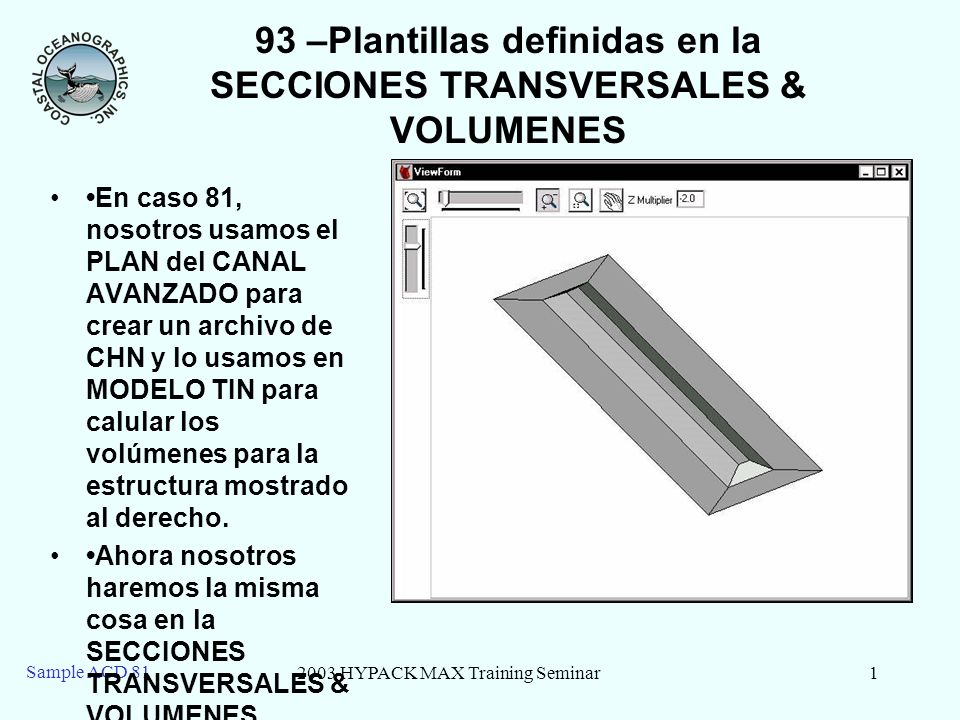

1 2003 HYPACK MAX Training Seminar1 Sample ACD 81 93 –Plantillas definidas en la SECCIONES TRANSVERSALES & VOLUMENES En caso 81, nosotros usamos el PLAN del CANAL AVANZADO para crear un archivo de CHN y lo usamos en MODELO TIN para calular los volúmenes para la estructura mostrado al derecho. Ahora nosotros haremos la misma cosa en la SECCIONES TRANSVERSALES & VOLUMENES.

2 2003 HYPACK MAX Training Seminar2 Sample ACD 81 93 – El problema Nuestra estructura predefinida se muestra en la figura al derecho. Nosotros tenemos 16 líneas espaciado 100'. Líneas 1 (arriba), 2, 15 y 16 tendrán el mismo perfil del plan. Líneas 3 por 14 tendrán el mismo perfil del plan.

3 2003 HYPACK MAX Training Seminar3 Sample ACD 81 93 – Las Plantillas –La plantilla A se usara para linea 1, 2, 15 y 16. Está es una línea llana en las 16.0' profundamente. –Plantilla B se usará para secciones 3 por 14. –Las plantillas tienen que tener el mismo número de puntos. –- Nosotros usaremos 6 puntos en ambas Plantilla A y B –Esto no se califica como un CANAL simple. –- Nosotros tenemos más de 4 puntos. –- Nosotros tendremos que usar el Metodo de Volumen HYPACK Estandar

4 2003 HYPACK MAX Training Seminar4 Sample ACD 81 93 – SECCIONES TRANSVERSALES & VOLUMENES (STV) 1.Abra el proyecto SAMPLE ACD 81. 2.Empiece el programa de STV. 3.En la tabula de Vista, haga clic en la caja encima de la columna derecha y entonces pulse el botón Abrir Archivo. 4.- Entre 'CSV.LOG.' 5.Haga clic en la columna de Sobredragado, entre' 0' y rellene la columna. 6.Haga clic en la caja superior de la columna de la Plantilla y entonces haga clic en el icono de Editar. Oops, I forgot to tell you to first set the method to Standard HYPACK. Edit Icon

5 2003 HYPACK MAX Training Seminar5 Sample ACD 81 93 – Nuestro 1 st Plantilla –Una plantilla se define por DBL y pares de Profundidad. - DBL = la Distancia de la Línea de Base (el Origen de la Línea). 6.Cree las plantillas del final. Yo he entrado seis puntos. –- Las distancias corresponden a las distancias de la plantilla en la 2 plantilla.. –- Las profundidades son todos a 16'. Está es la sección llana en las puntas. Cuando acabamos, pulse el icono Guardar y dele el nombre TemplateA.TMP. Entonve pulse OK.

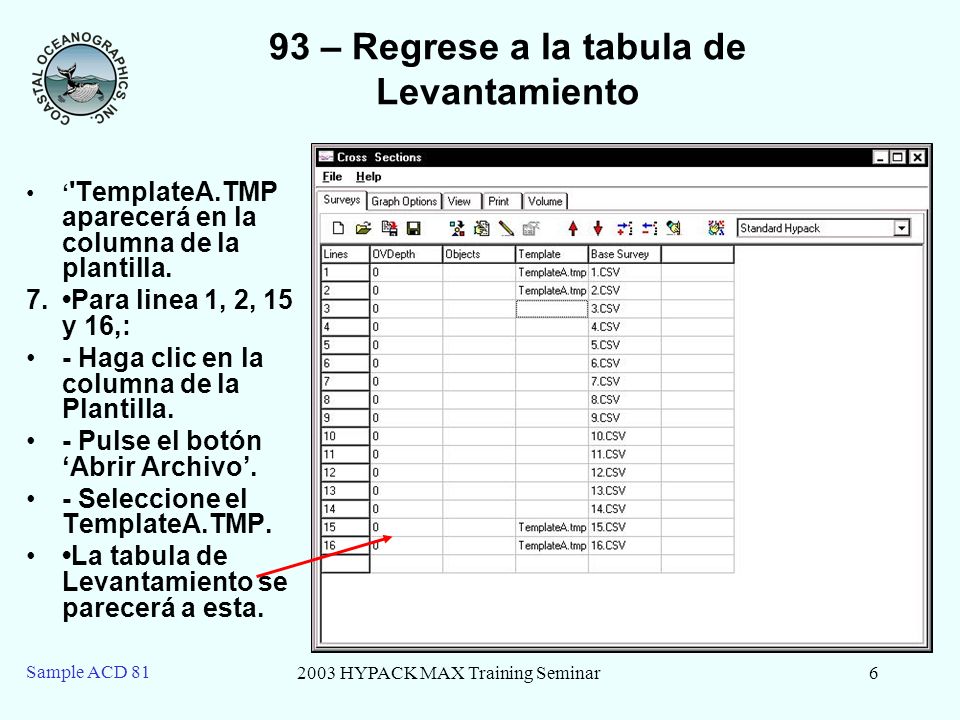

6 2003 HYPACK MAX Training Seminar6 Sample ACD 81 93 – Regrese a la tabula de Levantamiento 'TemplateA.TMP aparecerá en la columna de la plantilla. 7.Para linea 1, 2, 15 y 16,: - Haga clic en la columna de la Plantilla. - Pulse el botón Abrir Archivo. - Seleccione el TemplateA.TMP. La tabula de Levantamiento se parecerá a esta.

7 2003 HYPACK MAX Training Seminar7 Sample ACD 81 93 – Nuestro 2 nd Plantilla 8..Cree las plantillas central. a.- Vaya a linea 3 y haga clic en la columna de la Plantilla. b.- Entonces haga clic Editar'. c.- Entre el DBL y la Profundidad para los 6 puntos que definen la Plantilla la sección de B. d.- Pulse el botón de Guardar Archivo. e.- Déle el nombre 'TemplateB.TMP.' f.- Haga clic 'OK.' g.El nombre 'TemplateB.TMP' como la plantilla en la hoja de cálculo para línea 3.

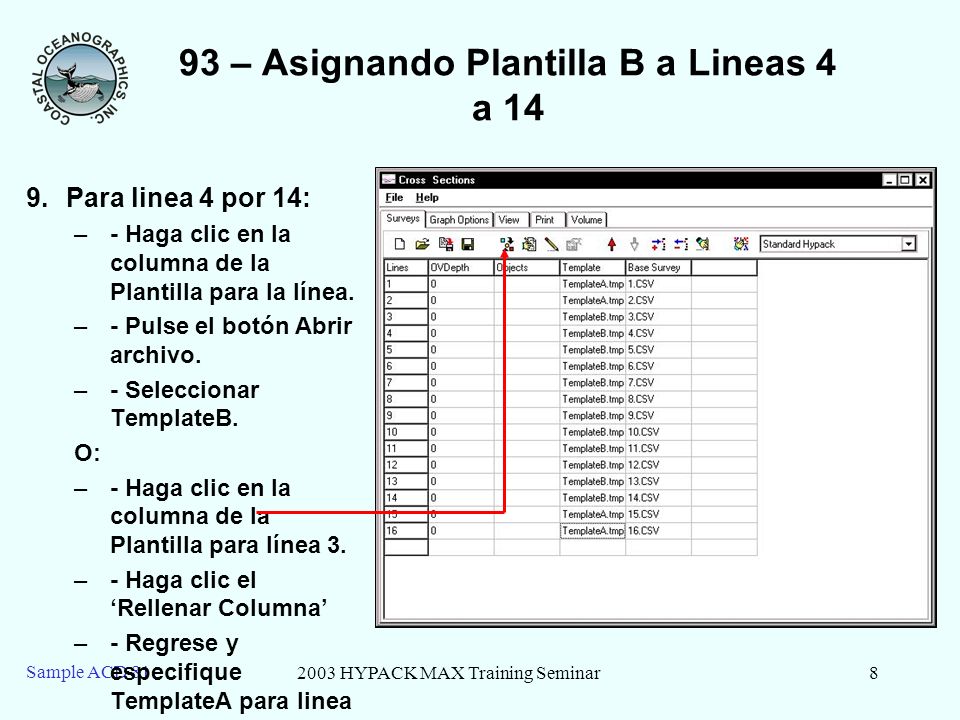

8 2003 HYPACK MAX Training Seminar8 Sample ACD 81 93 – Asignando Plantilla B a Lineas 4 a 14 9.Para linea 4 por 14: –- Haga clic en la columna de la Plantilla para la línea. –- Pulse el botón Abrir archivo. –- Seleccionar TemplateB. O: –- Haga clic en la columna de la Plantilla para línea 3. –- Haga clic el Rellenar Columna –- Regrese y especifique TemplateA para linea 15 y 16.

9 2003 HYPACK MAX Training Seminar9 Sample ACD 81 93 Ejemplo de Secciones Seccion 1Seccion 3

10 2003 HYPACK MAX Training Seminar10 Sample ACD 81 93 – Resultado de Volumen CSV = 2,360,771 m³ TIN MODEL = 2,457,946 m³ Diff = 4.1% Note: Si sus valores de relleno son todos 0 como en este ejemplo en su computadora, vaya a la tabula de Opciones Graficas-Volumenes y selecciones mostrar valores de relleno.

11 2003 HYPACK MAX Training Seminar11 Sample ACD 81 93 – Por que es la diferencia tan grande? No estamos haciendo un buen trabajo modelando lo que pasa entre linea 14 y15 (tambien entre 2 y 3). Basado en nuestras secciones, el resultado es el del medio. Añadiendo la linea a 14.5, (la misma plantilla que 14) resultaria en el STV resultoados que sean mas cercanas ao MODELO TIN.
