1 REPORTERO CONDICION CANAL (CCR) HYPACK 2013

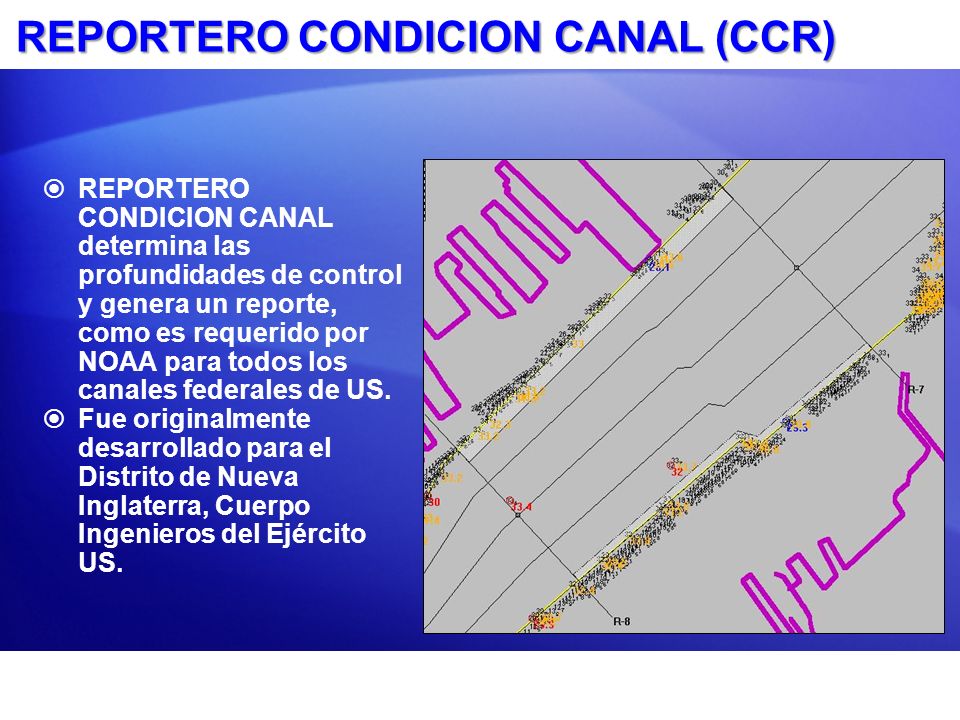

2 REPORTERO CONDICION CANAL (CCR) REPORTERO CONDICION CANAL determina las profundidades de control y genera un reporte, como es requerido por NOAA para todos los canales federales de US. Fue originalmente desarrollado para el Distrito de Nueva Inglaterra, Cuerpo Ingenieros del Ejército US.

3 Bases El programa CCR consiste de dos partes: Definiendo su canal y Reaches (la parte difícil). Generando un Reporte de Condición de Canal, con base en los nuevos datos levantados. Definir su canal requiere bien sea de: Archivo DXF Archivo DGN Microstation Archivo LNW HYPACK Estos archivos contendrán una polilínea separada 2-D o 3-D por las líneas que definen su canal: Exterior Izquierdo Interior Izquierdo Línea central Canal Interno Derecho Externo Derecho Cualquier Dársena o Cuenca Canal Sencillo CanalCuarto-Mitad-Cuarto Canal 4 Cuartos

4 Creando su Canal: Importe Archivo DXF/DGN con Líneas Canal, o un archivo LNW HYPACK. Importe Archivo DXF/DGN con Líneas Canal, o un archivo LNW HYPACK. Seleccione y Asigne Líneas. Seleccione y Asigne Líneas. Líneas Canal: DXF DGN LNW Prof. del Proyecto: Asignado a cada reach y cuenca (basin). Puede ser cambiado para cualquier reach. Canaletas: Áreas a lo largo del borde exterior de un reach que no puede contener profundidades de control. Profundidades en canaletas (gutter) mayores que las prof. de control son reportadas como notas al pie.

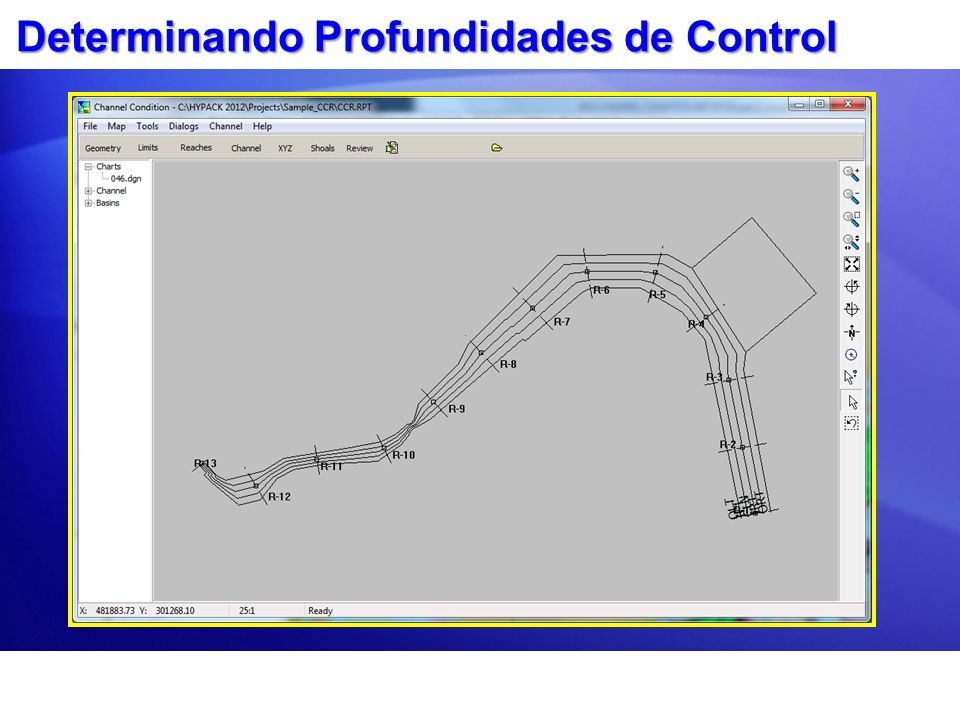

5 Determinando Profundidades de Control

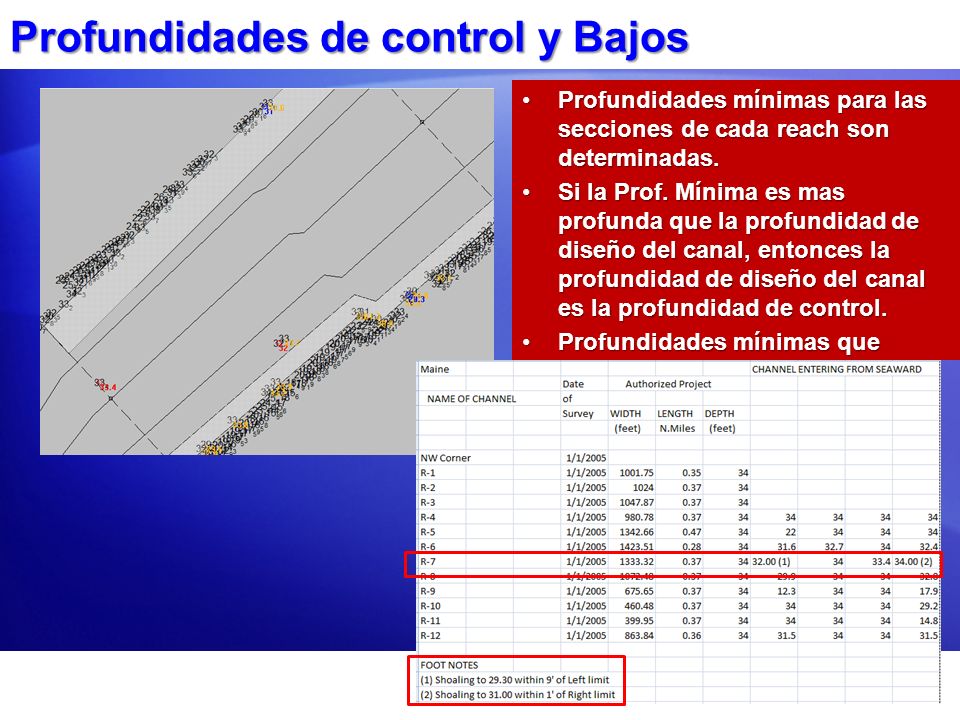

6 Profundidades de control y Bajos Profundidades mínimas para las secciones de cada reach son determinadas.Profundidades mínimas para las secciones de cada reach son determinadas. Si la Prof. Mínima es mas profunda que la profundidad de diseño del canal, entonces la profundidad de diseño del canal es la profundidad de control.Si la Prof. Mínima es mas profunda que la profundidad de diseño del canal, entonces la profundidad de diseño del canal es la profundidad de control. Profundidades mínimas que caigan dentro de una canaleta - gutter son reportadas como notas al pie y no como profundidades de control.Profundidades mínimas que caigan dentro de una canaleta - gutter son reportadas como notas al pie y no como profundidades de control.

7 Reporte NOAA Clic en Reporte – Pantalla para ver un reporte resumen en el formato NOAA. Haga clic en el ultimo reach en el fondo del listado para desplazar el listado hacia abajo. Puede ser salvado a formato Excel. Clic en Reporte – Archivo Texto para generar un archivo TXT con copia del reporte para importar en otras aplicaciones.
