1 Fuerza magnética sobre una corriente rectilínea (Aplicación)
Utilizaremos un applet en el que podemos cambiar: El valor y sentido de B: mT (incluso la región en la que actúa) El valor y sentido de I: mA El número de espiras: espiras Predecir la dirección y sentido de la fuerza magnética sobre cada uno de lados de las espiras en los siguientes casos: B sale del papel, I tiene sentido horario. B sale del papel, I tiene sentido antihorario. B entra en el papel, I tiene sentido horario. B entra en el papel, I tiene sentido antihorario

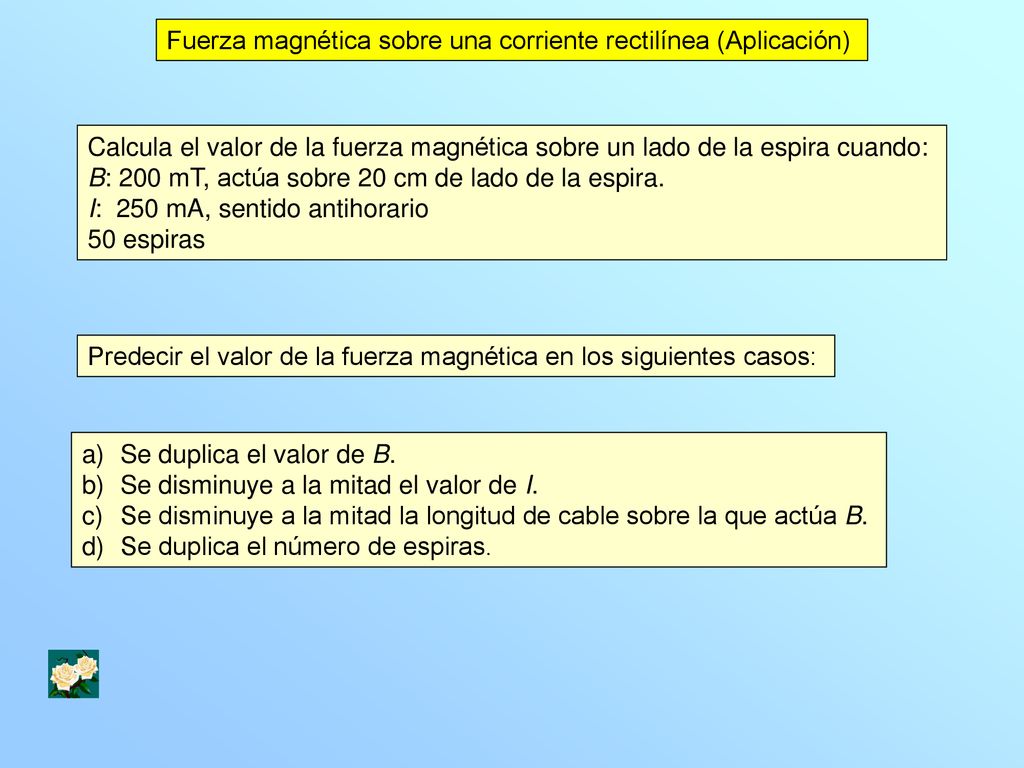

2 Fuerza magnética sobre una corriente rectilínea (Aplicación)
Calcula el valor de la fuerza magnética sobre un lado de la espira cuando: B: 200 mT, actúa sobre 20 cm de lado de la espira. I: 250 mA, sentido antihorario 50 espiras Predecir el valor de la fuerza magnética en los siguientes casos: Se duplica el valor de B. Se disminuye a la mitad el valor de I. Se disminuye a la mitad la longitud de cable sobre la que actúa B. Se duplica el número de espiras.

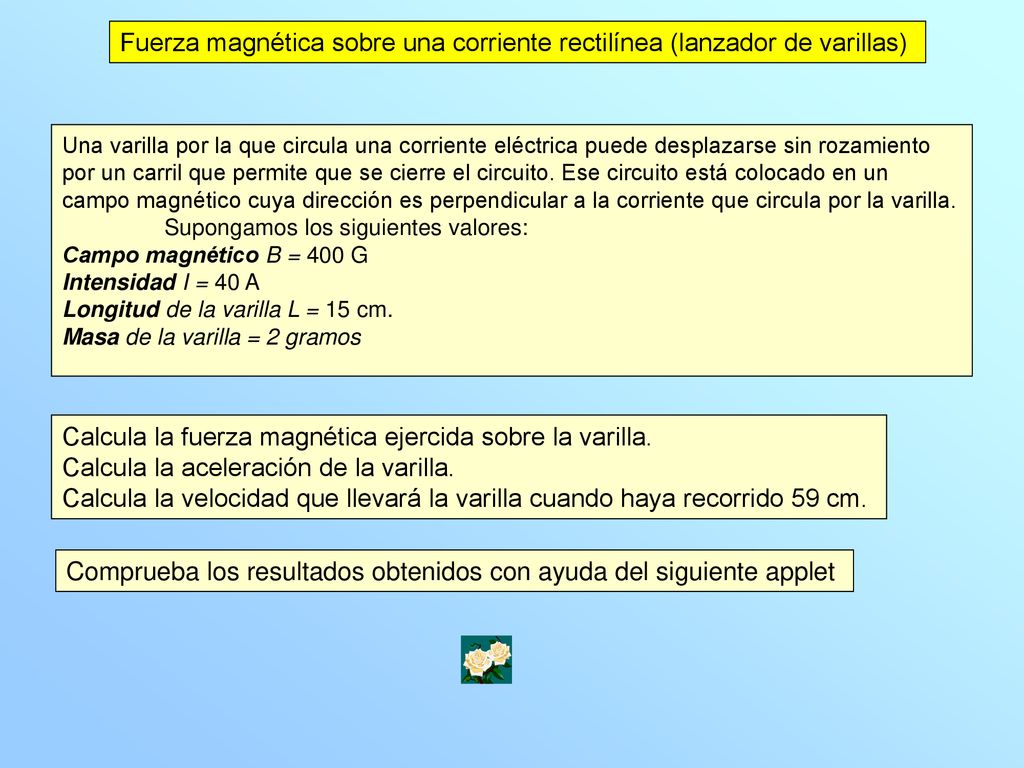

3 Fuerza magnética sobre una corriente rectilínea (lanzador de varillas)
Una varilla por la que circula una corriente eléctrica puede desplazarse sin rozamiento por un carril que permite que se cierre el circuito. Ese circuito está colocado en un campo magnético cuya dirección es perpendicular a la corriente que circula por la varilla. Supongamos los siguientes valores: Campo magnético B = 400 G Intensidad I = 40 A Longitud de la varilla L = 15 cm. Masa de la varilla = 2 gramos Calcula la fuerza magnética ejercida sobre la varilla. Calcula la aceleración de la varilla. Calcula la velocidad que llevará la varilla cuando haya recorrido 59 cm. Comprueba los resultados obtenidos con ayuda del siguiente applet
