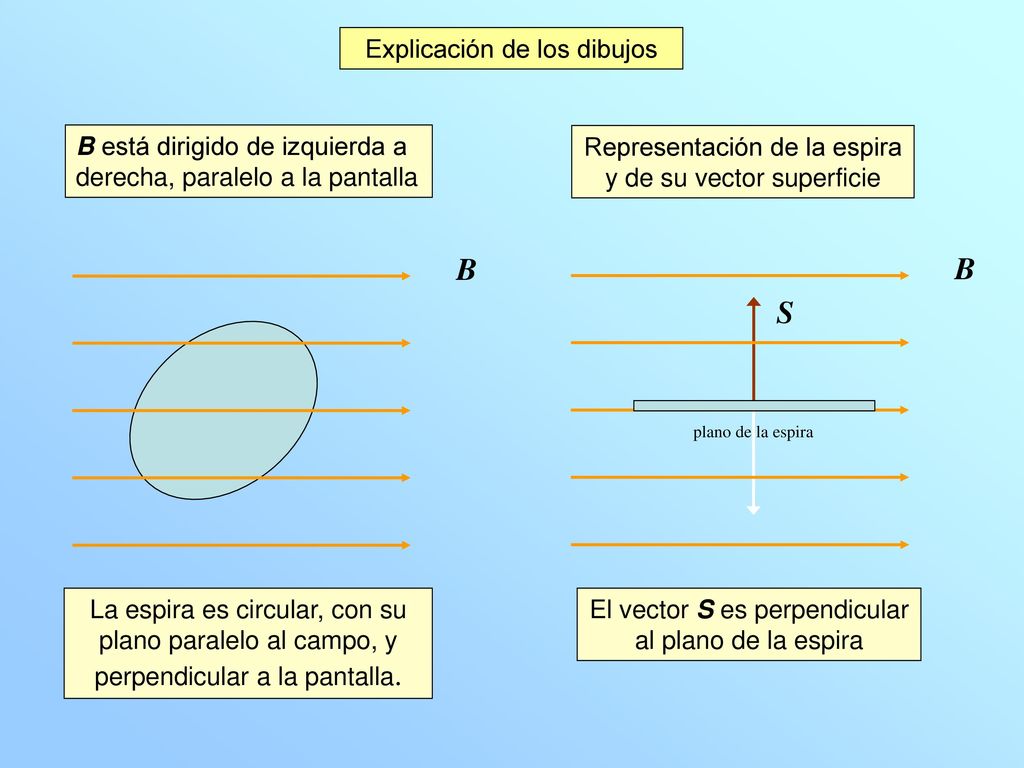

1 B B S Explicación de los dibujos B está dirigido de izquierda a
derecha, paralelo a la pantalla Representación de la espira y de su vector superficie B B S plano de la espira La espira es circular, con su plano paralelo al campo, y perpendicular a la pantalla. El vector S es perpendicular al plano de la espira

2 Calcula el flujo que atraviesa una espira circular de 10 cm de radio que se encuentra en el interior de un campo magnético de 10 G cuando el plano de la espira sea paralelo a la intensidad de campo. B = 0,001 T S = 0,0314 m2 S a = 90º plano de la espira B F = B S cos 90 = 0

3 Calcula el flujo que atraviesa una espira circular de 10 cm de radio que se encuentra en el interior de un campo magnético de 10 G cuando el plano de la espira forme un ángulo de 30 º con la dirección del campo. B = 0,001 T S = 0,0314 m2 S a = 60º plano de la espira B F = B S cos 60 = 1,57 10–5 Wb

4 Calcula el flujo que atraviesa una espira circular de 10 cm de radio que se encuentra en el interior de un campo magnético de 10 G cuando el plano de la espira forme un ángulo de 60 º con la dirección del campo. B = 0,001 T S = 0,0314 m2 S a = 30º plano de la espira B F = B S cos 30 = 2,7 10–5 Wb

5 Calcula el flujo que atraviesa una espira circular de 10 cm de radio que se encuentra en el interior de un campo magnético de 10 G cuando el plano de la espira forme un ángulo de 90 º con la dirección del campo. B = 0,001 T S = 0,0314 m2 S plano de la espira a = 0º B F = B S cos 0 = 3,14 10–5 Wb
