1 Profesor : Jhon Violeta Moreyra Alumno: Liner Joaquín Huamanchaqui Hidalgo

2 materiales que necesitaremos para el reconocimiento de los pines del transformador multímetro Dos caimanes un Foco y cables Cinta masking y un lapicero

3 ¿ como reconocer los pines de un transformador ? Lo primero que tenemos que hacer para identificar los pines del transformador es encontrar los devanados de un transformador y esta prueba se hace con el multitester o multímetro en el rango de continuidad

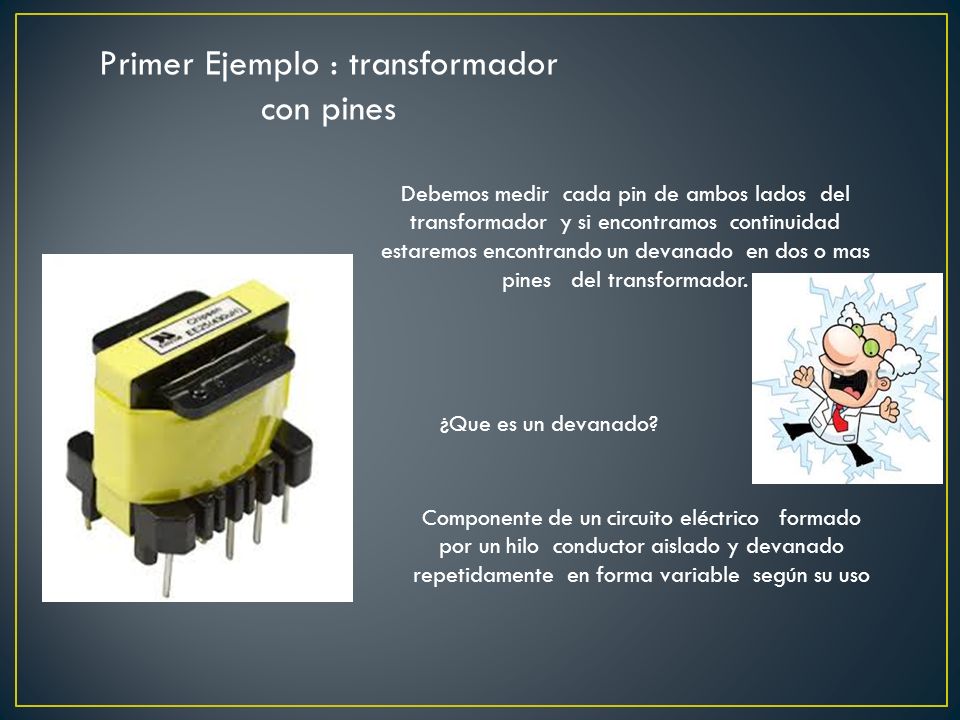

4 Primer Ejemplo : transformador con pines Debemos medir cada pin de ambos lados del transformador y si encontramos continuidad estaremos encontrando un devanado en dos o mas pines del transformador. Componente de un circuito eléctrico formado por un hilo conductor aislado y devanado repetidamente en forma variable según su uso ¿Que es un devanado?

5 El uso de un foco en serie para el reconocimiento de los pines del transformador: Con el foco en conexión en serio podemos identificar los devanados primario y secundario si el foco no alumbra en un devanado es el devanado primario y si alumbra es un devanado secundario.

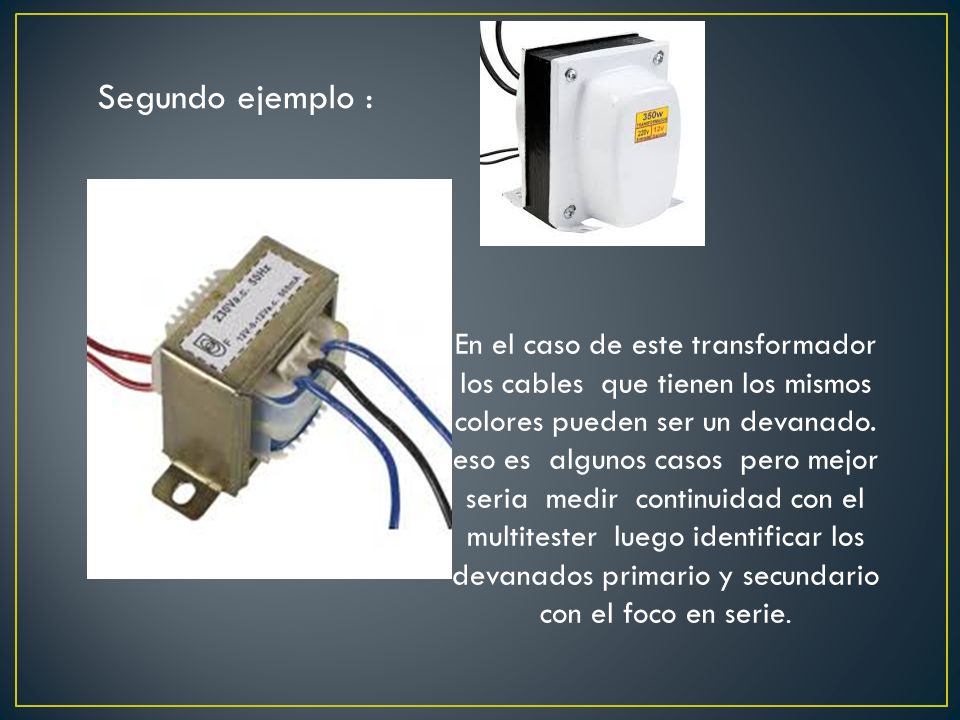

6 Segundo ejemplo : En el caso de este transformador los cables que tienen los mismos colores pueden ser un devanado. eso es algunos casos pero mejor seria medir continuidad con el multitester luego identificar los devanados primario y secundario con el foco en serie.

7 Medición de voltaje en el transformador Una vez identificado los devanados primarios y secundarios para medir el voltaje debemos poner el foco en serie en el devanado primario para luego medir voltaje con el multitester y asi se identifica el voltaje
