SECCIONES DE ENSAMBLES En las secciones de ensambles, no solo es necesario mostrar las superficies de corte sino también distinguir entre las piezas adyacentes.

Presentación del tema: "SECCIONES DE ENSAMBLES En las secciones de ensambles, no solo es necesario mostrar las superficies de corte sino también distinguir entre las piezas adyacentes."— Transcripción de la presentación:

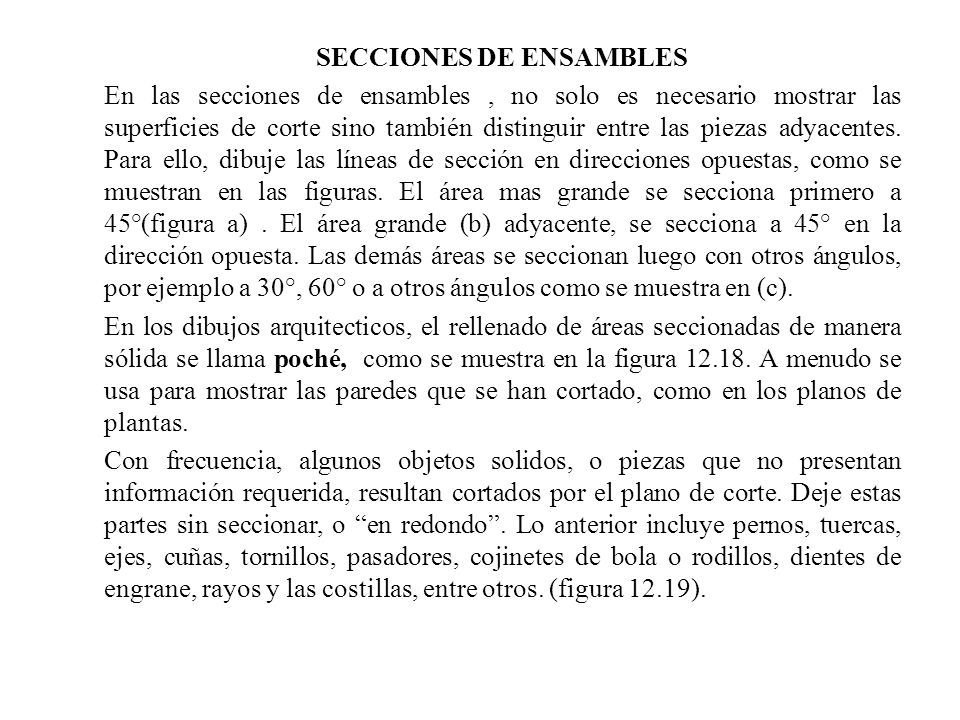

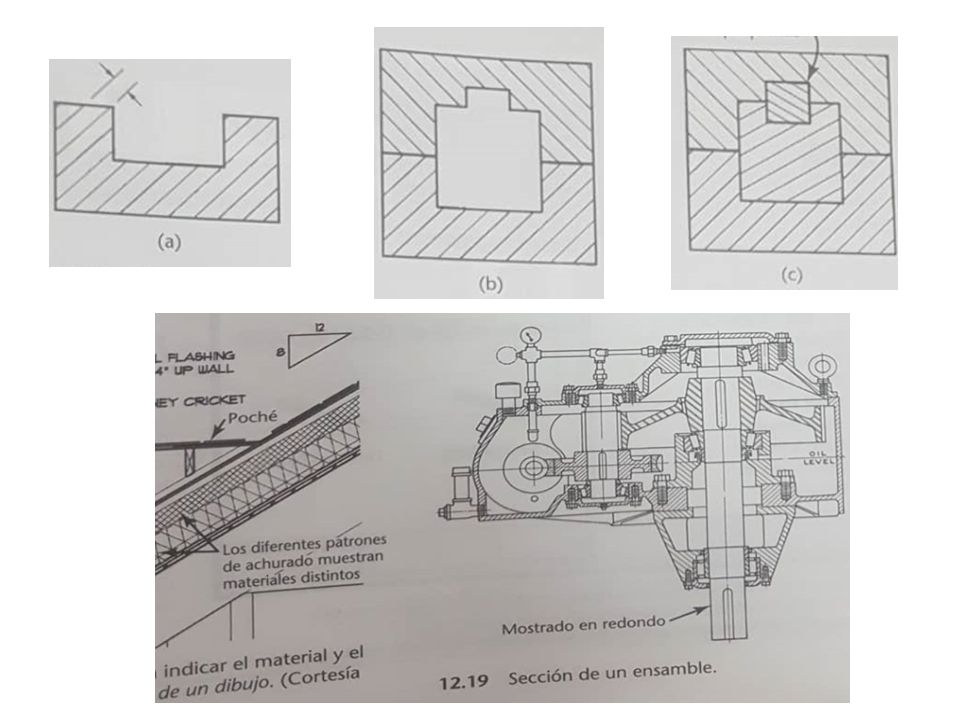

1 SECCIONES DE ENSAMBLES En las secciones de ensambles, no solo es necesario mostrar las superficies de corte sino también distinguir entre las piezas adyacentes. Para ello, dibuje las líneas de sección en direcciones opuestas, como se muestran en las figuras. El área mas grande se secciona primero a 45°(figura a). El área grande (b) adyacente, se secciona a 45° en la dirección opuesta. Las demás áreas se seccionan luego con otros ángulos, por ejemplo a 30°, 60° o a otros ángulos como se muestra en (c). En los dibujos arquitecticos, el rellenado de áreas seccionadas de manera sólida se llama poché, como se muestra en la figura 12.18. A menudo se usa para mostrar las paredes que se han cortado, como en los planos de plantas. Con frecuencia, algunos objetos solidos, o piezas que no presentan información requerida, resultan cortados por el plano de corte. Deje estas partes sin seccionar, o “en redondo”. Lo anterior incluye pernos, tuercas, ejes, cuñas, tornillos, pasadores, cojinetes de bola o rodillos, dientes de engrane, rayos y las costillas, entre otros. (figura 12.19).

2

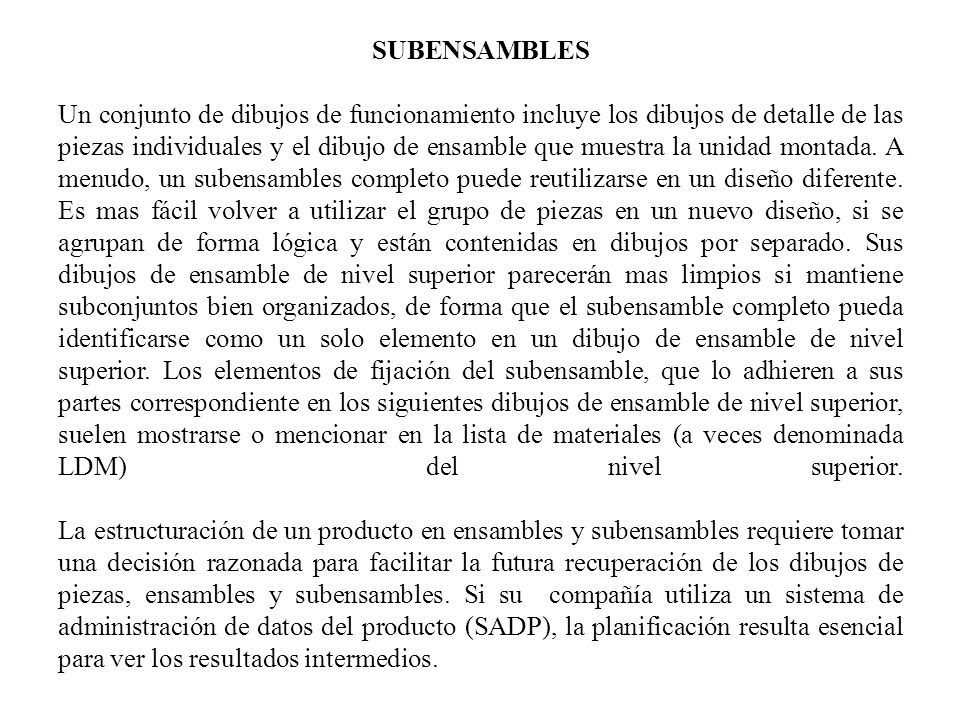

3 SUBENSAMBLES Un conjunto de dibujos de funcionamiento incluye los dibujos de detalle de las piezas individuales y el dibujo de ensamble que muestra la unidad montada. A menudo, un subensambles completo puede reutilizarse en un diseño diferente. Es mas fácil volver a utilizar el grupo de piezas en un nuevo diseño, si se agrupan de forma lógica y están contenidas en dibujos por separado. Sus dibujos de ensamble de nivel superior parecerán mas limpios si mantiene subconjuntos bien organizados, de forma que el subensamble completo pueda identificarse como un solo elemento en un dibujo de ensamble de nivel superior. Los elementos de fijación del subensamble, que lo adhieren a sus partes correspondiente en los siguientes dibujos de ensamble de nivel superior, suelen mostrarse o mencionar en la lista de materiales (a veces denominada LDM) del nivel superior. La estructuración de un producto en ensambles y subensambles requiere tomar una decisión razonada para facilitar la futura recuperación de los dibujos de piezas, ensambles y subensambles. Si su compañía utiliza un sistema de administración de datos del producto (SADP), la planificación resulta esencial para ver los resultados intermedios.

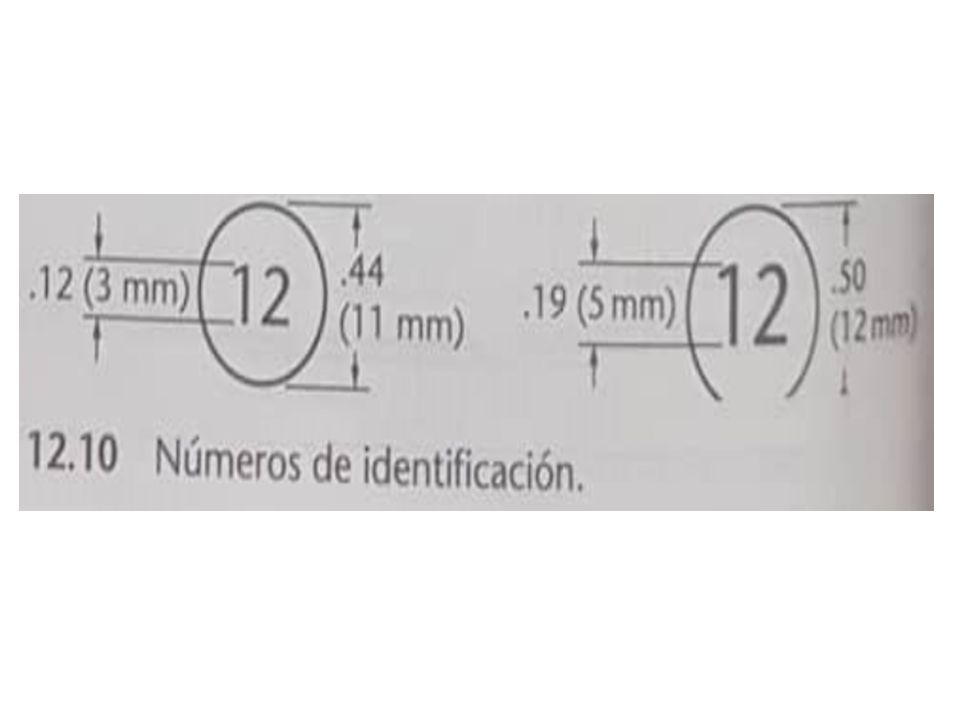

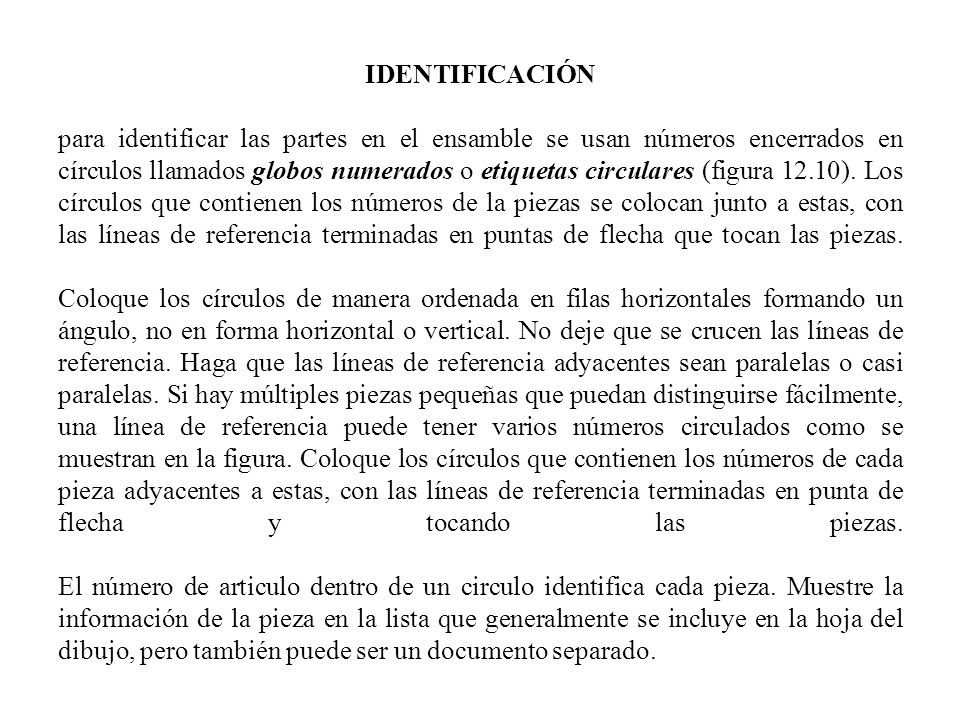

4 IDENTIFICACIÓN para identificar las partes en el ensamble se usan números encerrados en círculos llamados globos numerados o etiquetas circulares (figura 12.10). Los círculos que contienen los números de la piezas se colocan junto a estas, con las líneas de referencia terminadas en puntas de flecha que tocan las piezas. Coloque los círculos de manera ordenada en filas horizontales formando un ángulo, no en forma horizontal o vertical. No deje que se crucen las líneas de referencia. Haga que las líneas de referencia adyacentes sean paralelas o casi paralelas. Si hay múltiples piezas pequeñas que puedan distinguirse fácilmente, una línea de referencia puede tener varios números circulados como se muestran en la figura. Coloque los círculos que contienen los números de cada pieza adyacentes a estas, con las líneas de referencia terminadas en punta de flecha y tocando las piezas. El número de articulo dentro de un circulo identifica cada pieza. Muestre la información de la pieza en la lista que generalmente se incluye en la hoja del dibujo, pero también puede ser un documento separado.

5

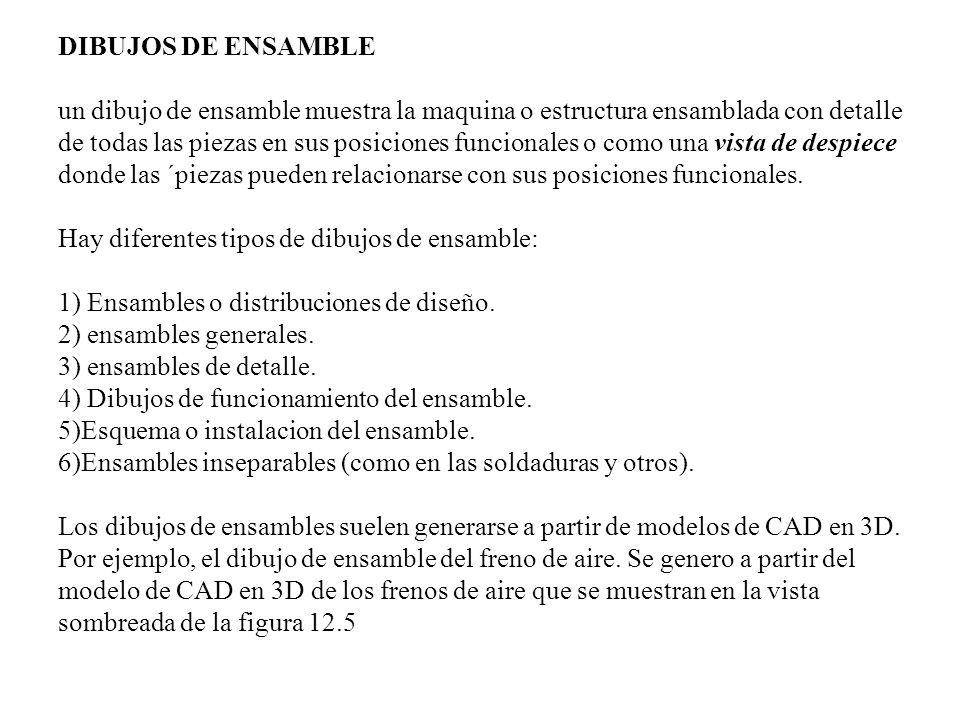

6 DIBUJOS DE ENSAMBLE un dibujo de ensamble muestra la maquina o estructura ensamblada con detalle de todas las piezas en sus posiciones funcionales o como una vista de despiece donde las ´piezas pueden relacionarse con sus posiciones funcionales. Hay diferentes tipos de dibujos de ensamble: 1) Ensambles o distribuciones de diseño. 2) ensambles generales. 3) ensambles de detalle. 4) Dibujos de funcionamiento del ensamble. 5)Esquema o instalacion del ensamble. 6)Ensambles inseparables (como en las soldaduras y otros). Los dibujos de ensambles suelen generarse a partir de modelos de CAD en 3D. Por ejemplo, el dibujo de ensamble del freno de aire. Se genero a partir del modelo de CAD en 3D de los frenos de aire que se muestran en la vista sombreada de la figura 12.5

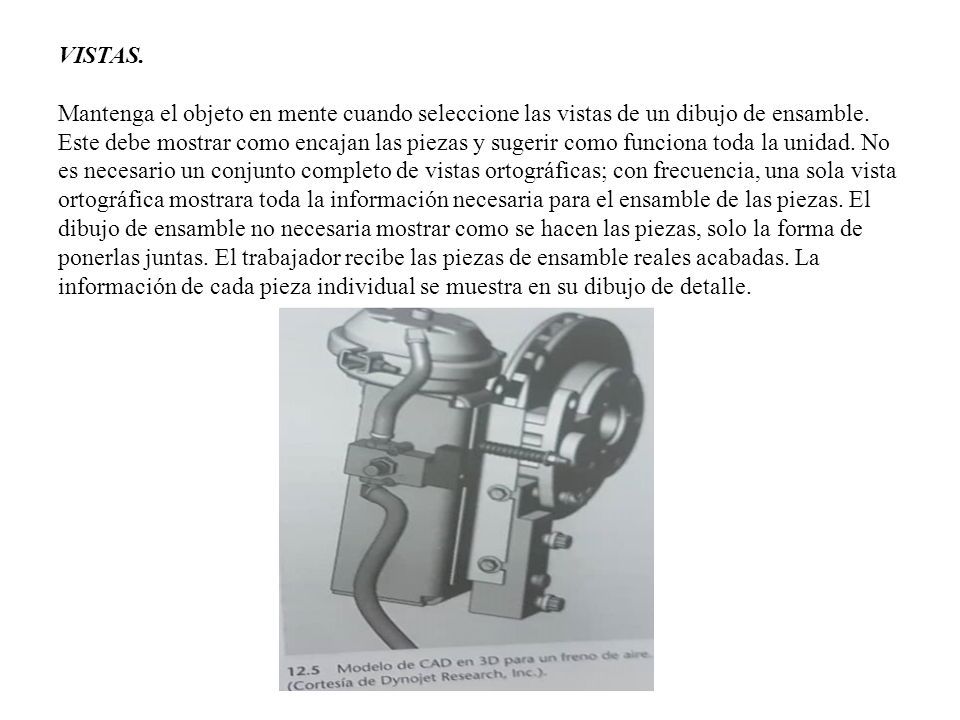

7 VISTAS. Mantenga el objeto en mente cuando seleccione las vistas de un dibujo de ensamble. Este debe mostrar como encajan las piezas y sugerir como funciona toda la unidad. No es necesario un conjunto completo de vistas ortográficas; con frecuencia, una sola vista ortográfica mostrara toda la información necesaria para el ensamble de las piezas. El dibujo de ensamble no necesaria mostrar como se hacen las piezas, solo la forma de ponerlas juntas. El trabajador recibe las piezas de ensamble reales acabadas. La información de cada pieza individual se muestra en su dibujo de detalle.

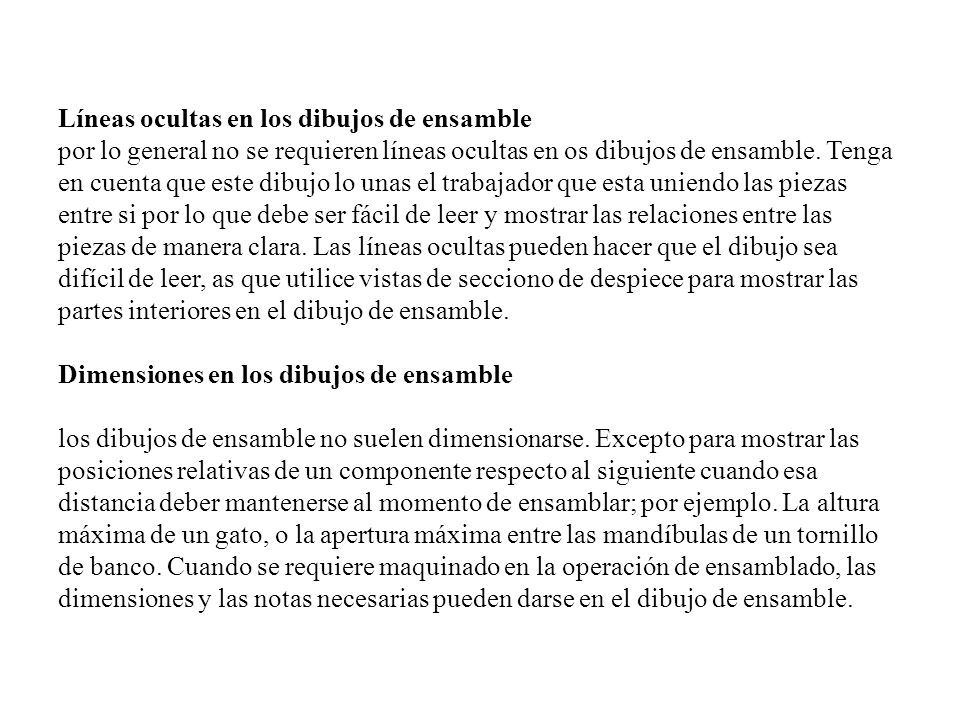

8 Líneas ocultas en los dibujos de ensamble por lo general no se requieren líneas ocultas en os dibujos de ensamble. Tenga en cuenta que este dibujo lo unas el trabajador que esta uniendo las piezas entre si por lo que debe ser fácil de leer y mostrar las relaciones entre las piezas de manera clara. Las líneas ocultas pueden hacer que el dibujo sea difícil de leer, as que utilice vistas de secciono de despiece para mostrar las partes interiores en el dibujo de ensamble. Dimensiones en los dibujos de ensamble los dibujos de ensamble no suelen dimensionarse. Excepto para mostrar las posiciones relativas de un componente respecto al siguiente cuando esa distancia deber mantenerse al momento de ensamblar; por ejemplo. La altura máxima de un gato, o la apertura máxima entre las mandíbulas de un tornillo de banco. Cuando se requiere maquinado en la operación de ensamblado, las dimensiones y las notas necesarias pueden darse en el dibujo de ensamble.

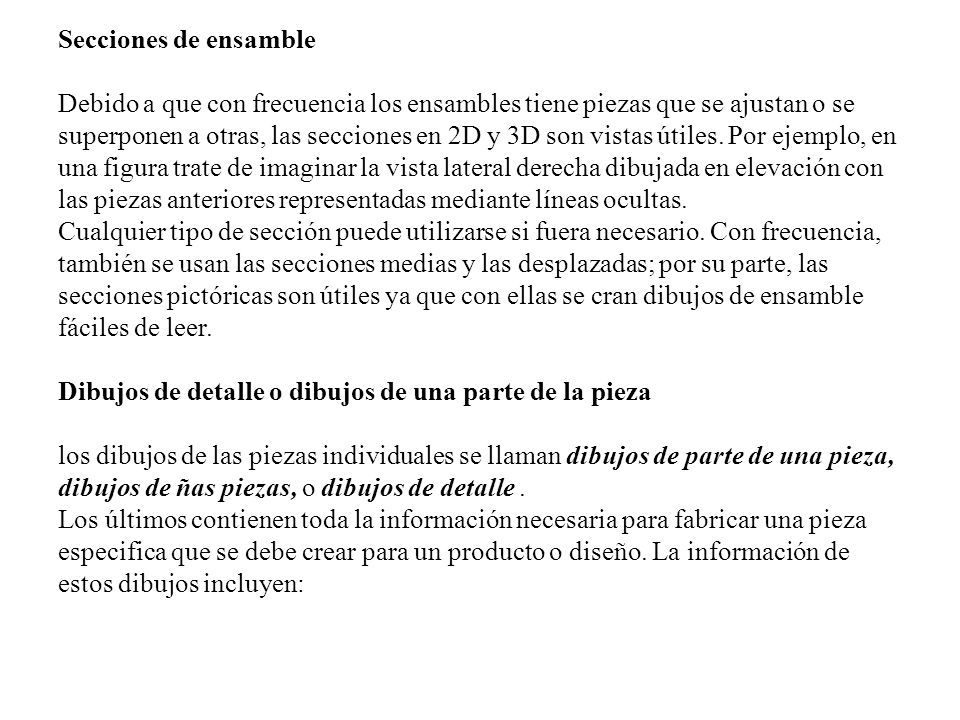

9 Secciones de ensamble Debido a que con frecuencia los ensambles tiene piezas que se ajustan o se superponen a otras, las secciones en 2D y 3D son vistas útiles. Por ejemplo, en una figura trate de imaginar la vista lateral derecha dibujada en elevación con las piezas anteriores representadas mediante líneas ocultas. Cualquier tipo de sección puede utilizarse si fuera necesario. Con frecuencia, también se usan las secciones medias y las desplazadas; por su parte, las secciones pictóricas son útiles ya que con ellas se cran dibujos de ensamble fáciles de leer. Dibujos de detalle o dibujos de una parte de la pieza los dibujos de las piezas individuales se llaman dibujos de parte de una pieza, dibujos de ñas piezas, o dibujos de detalle. Los últimos contienen toda la información necesaria para fabricar una pieza especifica que se debe crear para un producto o diseño. La información de estos dibujos incluyen:

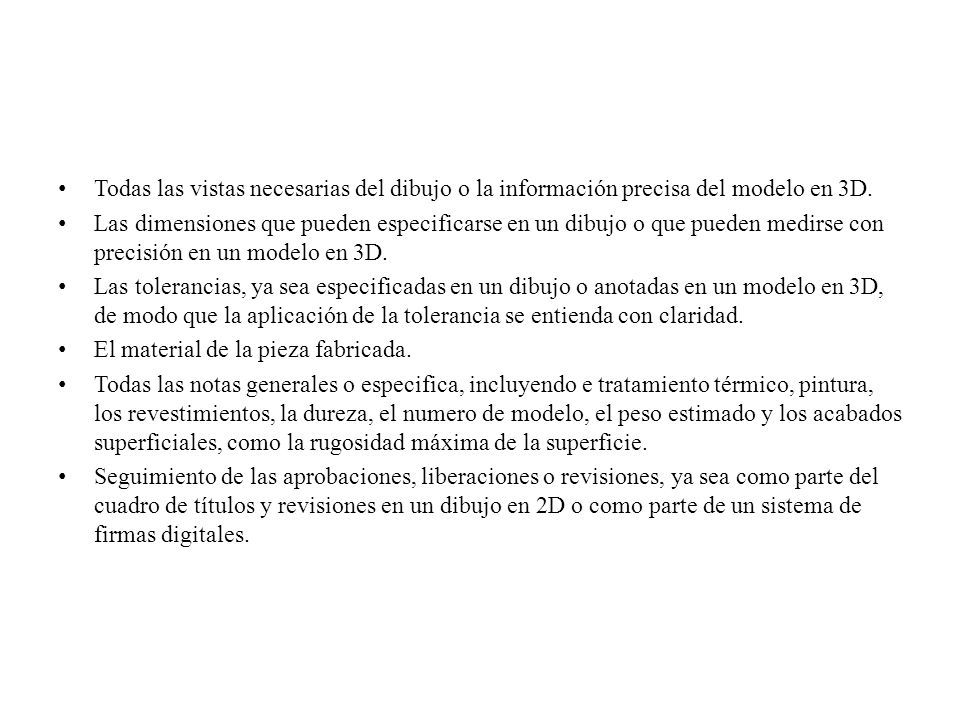

10 Todas las vistas necesarias del dibujo o la información precisa del modelo en 3D. Las dimensiones que pueden especificarse en un dibujo o que pueden medirse con precisión en un modelo en 3D. Las tolerancias, ya sea especificadas en un dibujo o anotadas en un modelo en 3D, de modo que la aplicación de la tolerancia se entienda con claridad. El material de la pieza fabricada. Todas las notas generales o especifica, incluyendo e tratamiento térmico, pintura, los revestimientos, la dureza, el numero de modelo, el peso estimado y los acabados superficiales, como la rugosidad máxima de la superficie. Seguimiento de las aprobaciones, liberaciones o revisiones, ya sea como parte del cuadro de títulos y revisiones en un dibujo en 2D o como parte de un sistema de firmas digitales.

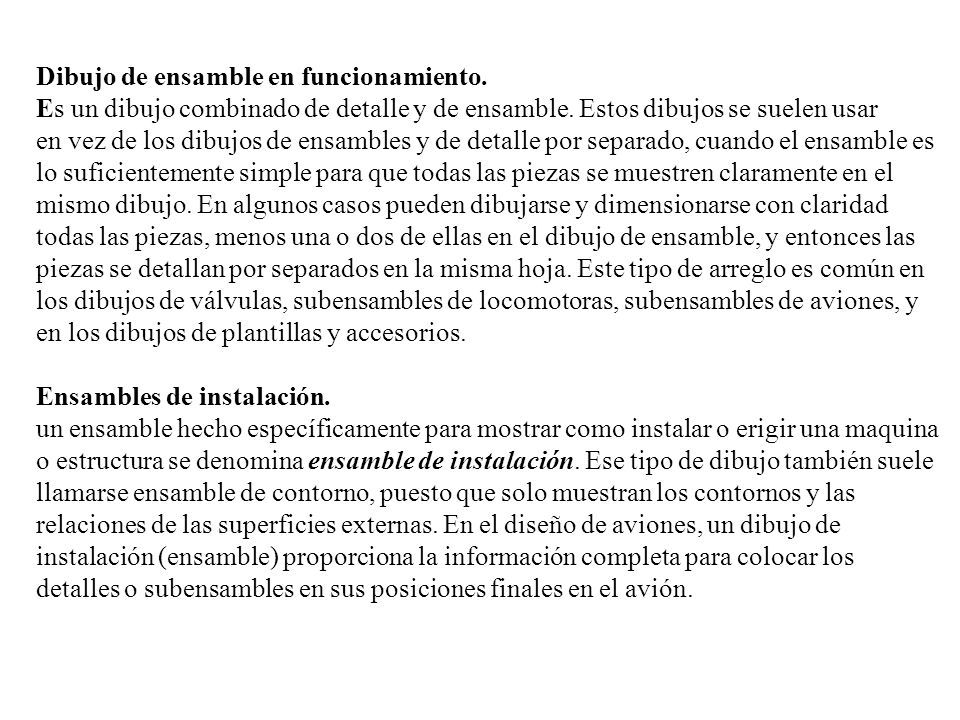

11 Dibujo de ensamble en funcionamiento. Es un dibujo combinado de detalle y de ensamble. Estos dibujos se suelen usar en vez de los dibujos de ensambles y de detalle por separado, cuando el ensamble es lo suficientemente simple para que todas las piezas se muestren claramente en el mismo dibujo. En algunos casos pueden dibujarse y dimensionarse con claridad todas las piezas, menos una o dos de ellas en el dibujo de ensamble, y entonces las piezas se detallan por separados en la misma hoja. Este tipo de arreglo es común en los dibujos de válvulas, subensambles de locomotoras, subensambles de aviones, y en los dibujos de plantillas y accesorios. Ensambles de instalación. un ensamble hecho específicamente para mostrar como instalar o erigir una maquina o estructura se denomina ensamble de instalación. Ese tipo de dibujo también suele llamarse ensamble de contorno, puesto que solo muestran los contornos y las relaciones de las superficies externas. En el diseño de aviones, un dibujo de instalación (ensamble) proporciona la información completa para colocar los detalles o subensambles en sus posiciones finales en el avión.

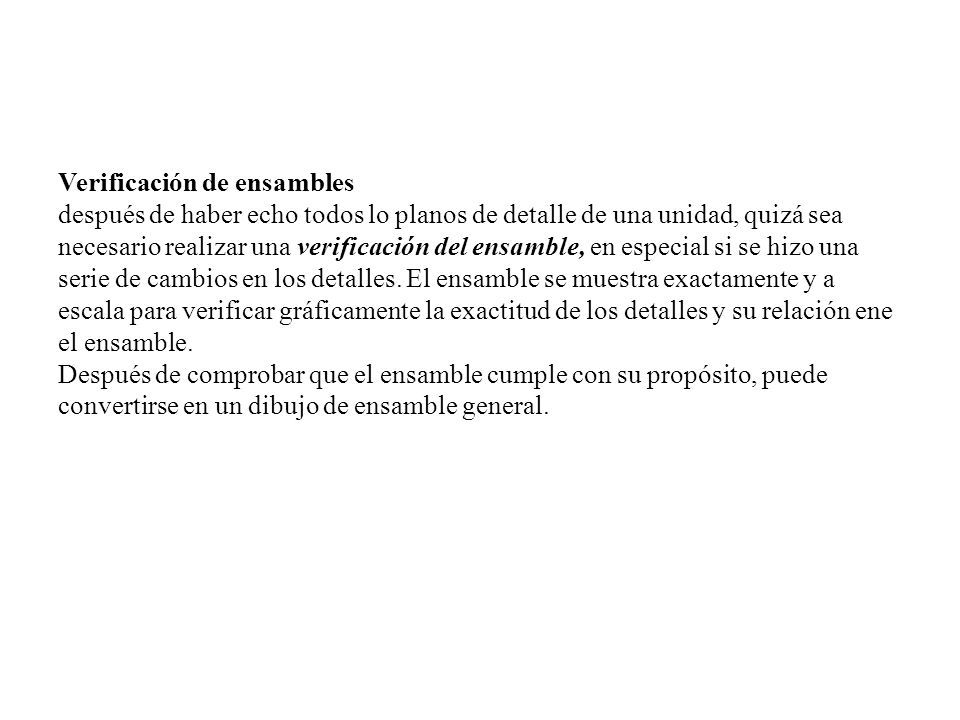

12 Verificación de ensambles después de haber echo todos lo planos de detalle de una unidad, quizá sea necesario realizar una verificación del ensamble, en especial si se hizo una serie de cambios en los detalles. El ensamble se muestra exactamente y a escala para verificar gráficamente la exactitud de los detalles y su relación ene el ensamble. Después de comprobar que el ensamble cumple con su propósito, puede convertirse en un dibujo de ensamble general.
