1 GEOLOGIA DE MINAS ESTRUCTURAS GEOLOGICAS 2018 ING. WILBER PASTOR CONTRERAS

2 INTRODUCCION Geología estructural es la parte de la ciencia geológica que se encarga de estudiar la arquitectura de la tierra y particularidades de la estructura de la corteza terrestre. Los cambios en la corteza son como consecuencia por los procesos mecánicos, movimientos y deformaciones que se producen por los procesos geodinámicos internos.

3

4 Deformación de las rocas Los Esfuerzo dirigidos pueden ser de tres modos: a) Compresión, es el más común, y produce una tendencia al acortamiento. b) Tensión, causa el estiramiento o alargamiento de los materiales a los que afecta. c) Cizalla, causa deslizamiento y traslación.

5 Deformación de las rocas Deformación Deformación es la consecuencia de la aplicación de un esfuerzo a un bloque tectónico, y se refiere al cambio de forma que experimenta en esta situación. Puede ser de tres tipos: a) Deformación elástica. Es reversible, al cesar el esfuerzo las rocas recuperan su forma original. Poco frecuente. b) Deformación plástica. Es permanente en el tiempo y al cesar el esfuerzo no se recupera la forma original. Es la más frecuente. a) Deformación frágil. Es la que ocurre cuando la roca sufre una fracturación.

6 Deformación de las rocas Límite elástico Límite de rotura Todas las rocas se comportan de la siguiente manera al sufrir esfuerzos…

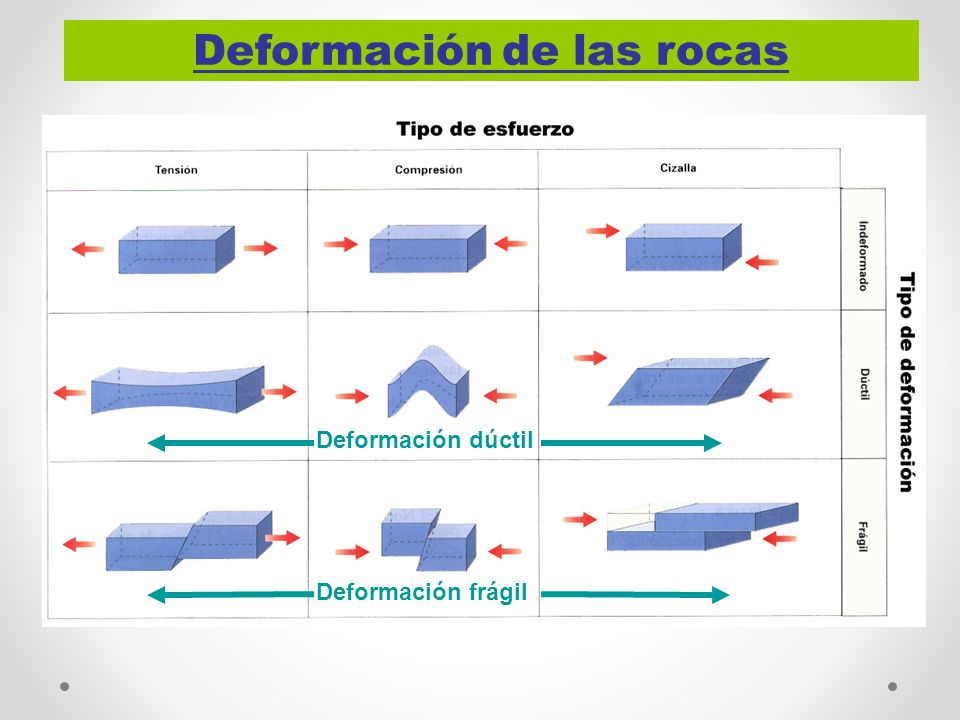

7 Deformación de las rocas Deformación dúctil Deformación frágil

8 Pliegues Un pliegue presenta las siguientes características….

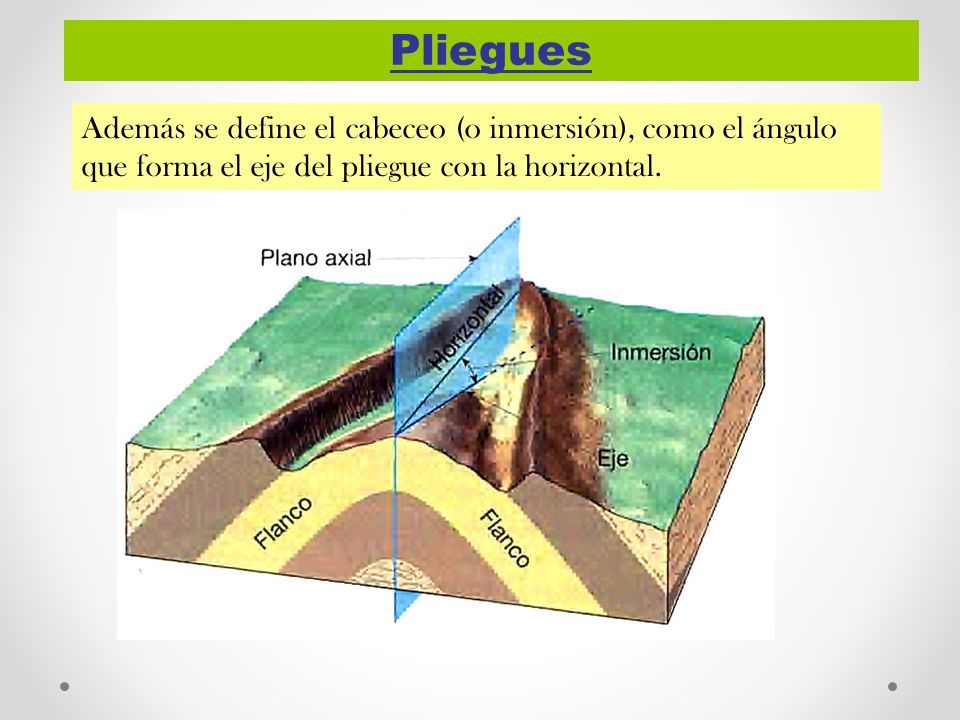

9 Pliegues Además se define el cabeceo (o inmersión), como el ángulo que forma el eje del pliegue con la horizontal.

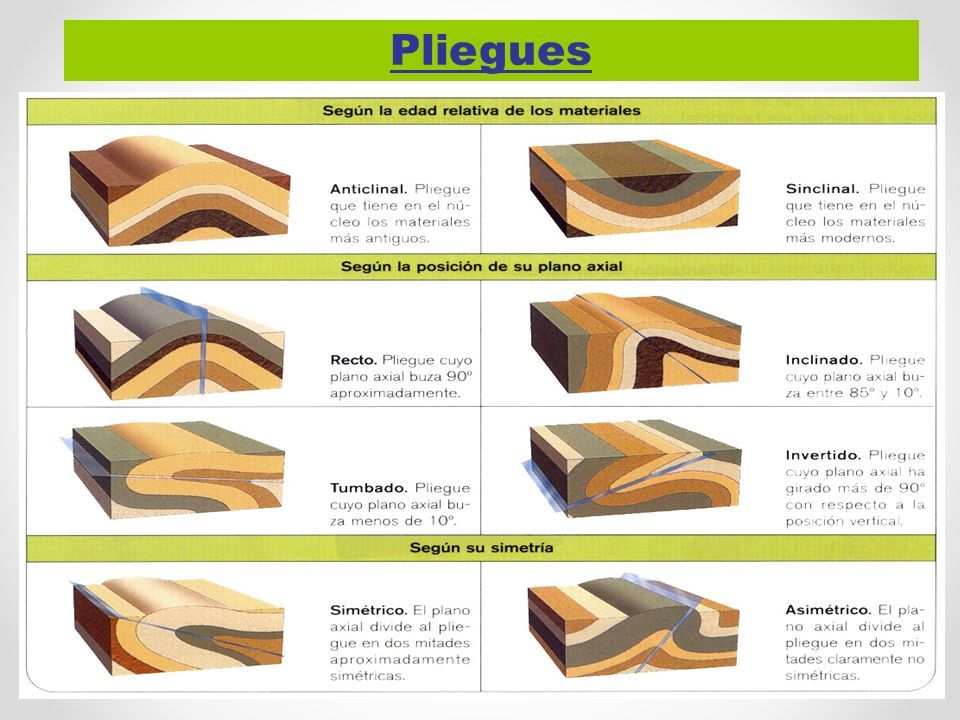

10 Pliegues

11

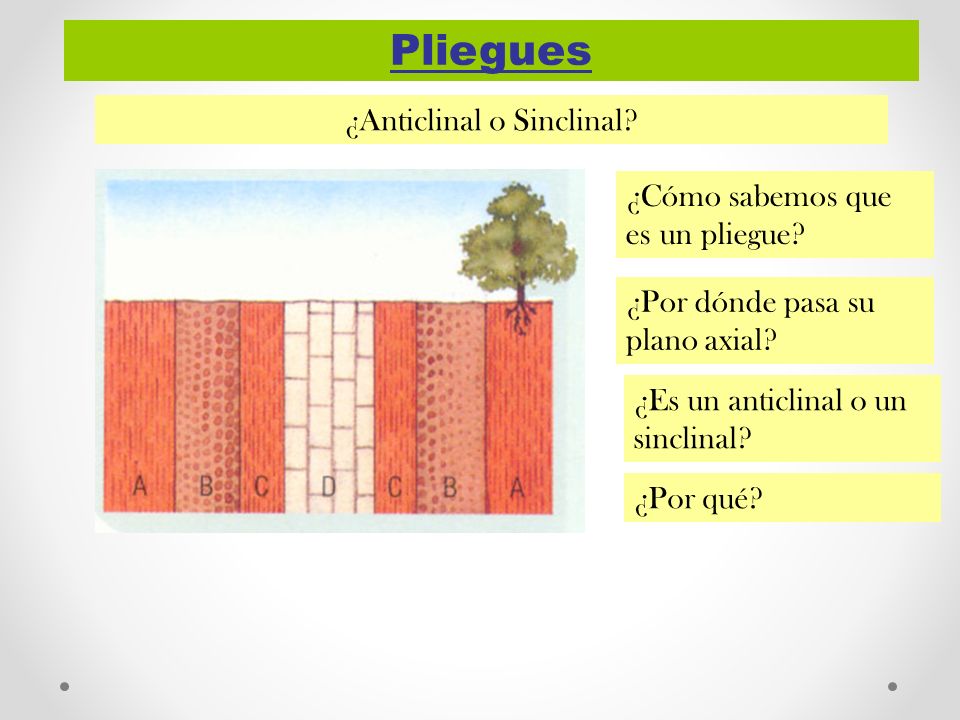

12 ¿Anticlinal o Sinclinal? ¿Cómo sabemos que es un pliegue? ¿Por dónde pasa su plano axial? ¿Es un anticlinal o un sinclinal? ¿Por qué? Pliegues

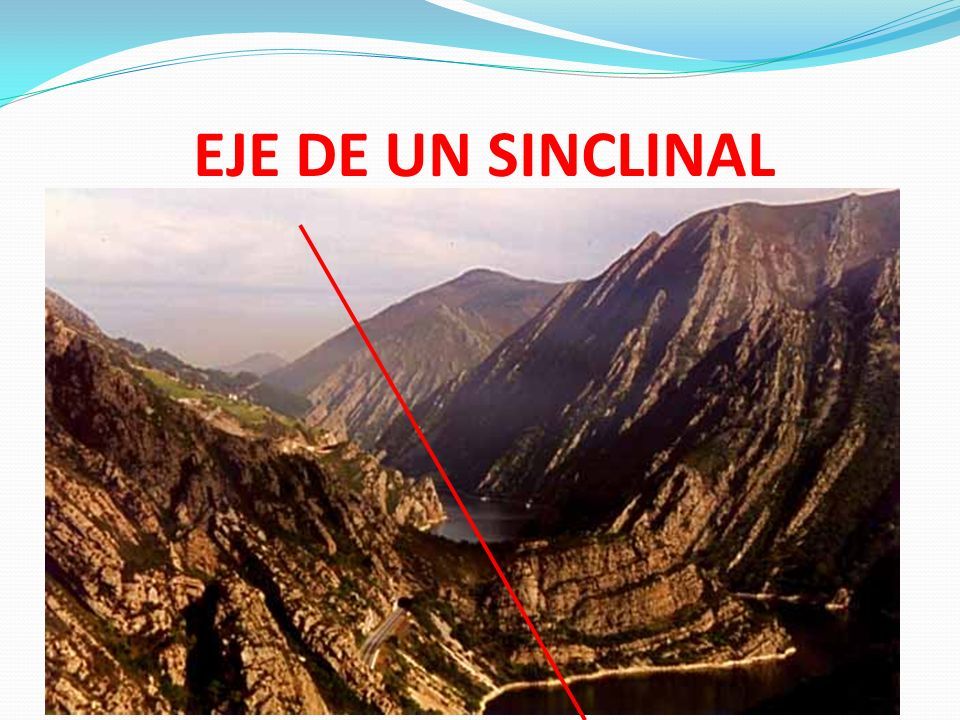

13 EJE DE UN SINCLINAL

14

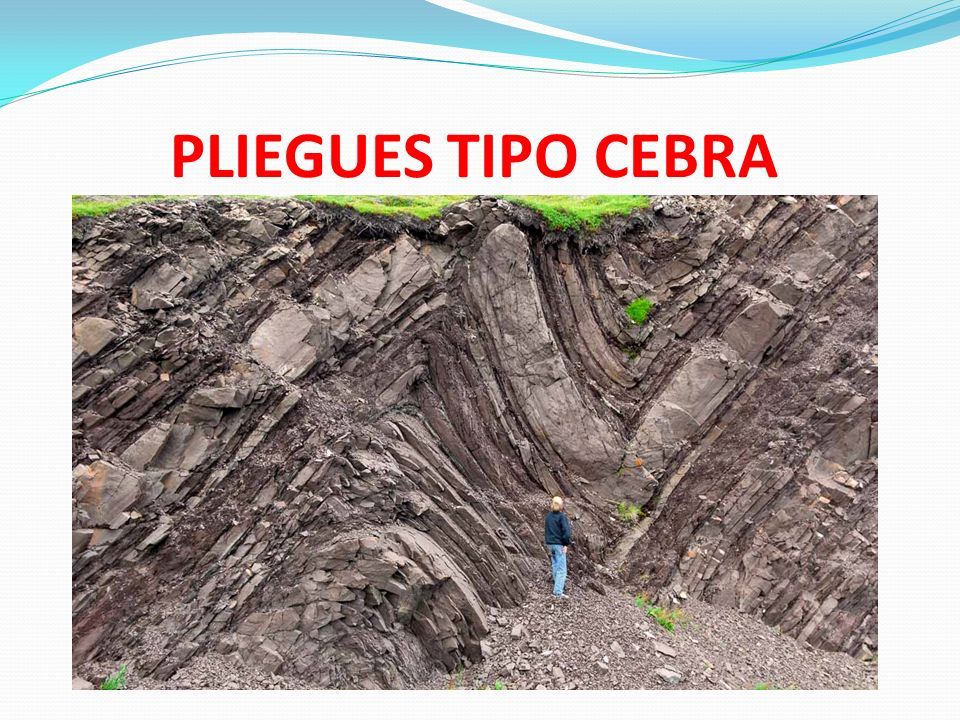

15 PLIEGUES TIPO CEBRA

16 PLIEGUES RECUMBETES

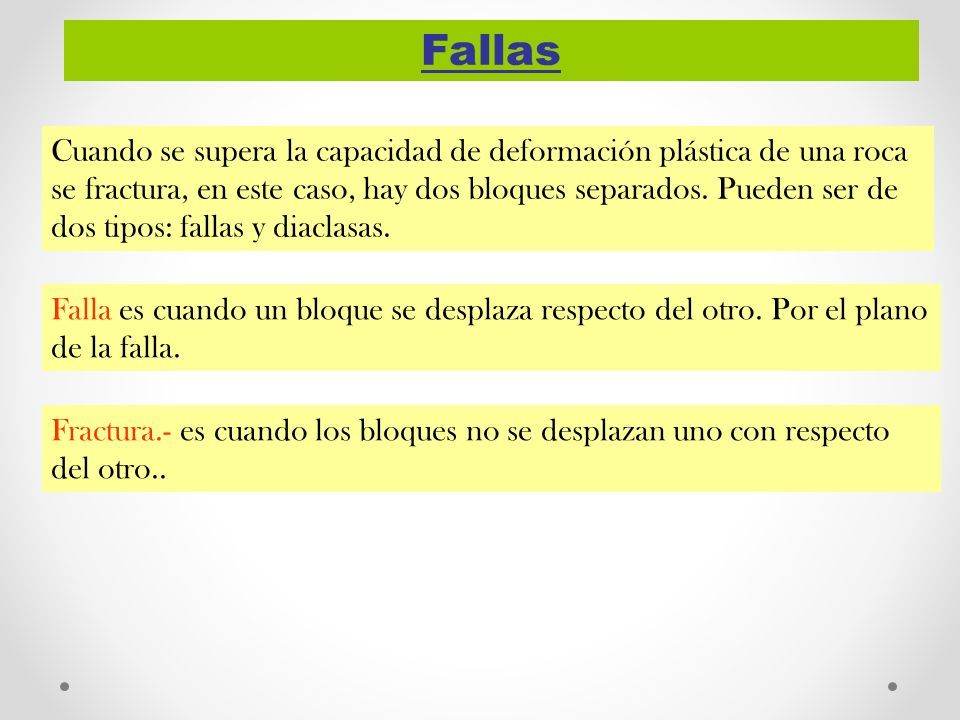

17 Fallas Cuando se supera la capacidad de deformación plástica de una roca se fractura, en este caso, hay dos bloques separados. Pueden ser de dos tipos: fallas y diaclasas. Falla es cuando un bloque se desplaza respecto del otro. Por el plano de la falla. Fractura.- es cuando los bloques no se desplazan uno con respecto del otro..

18

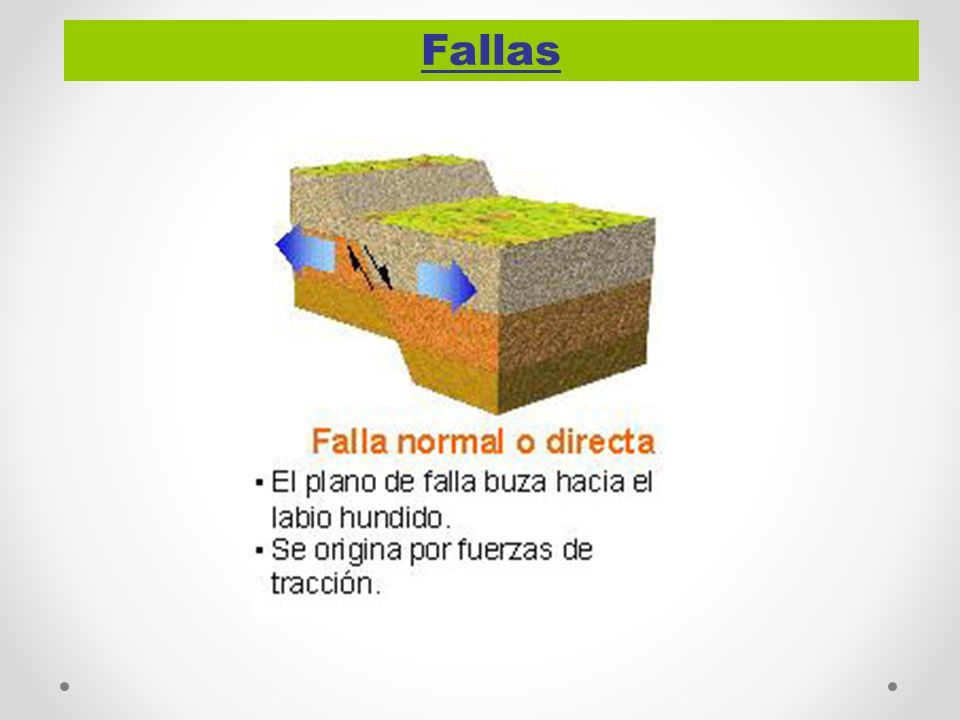

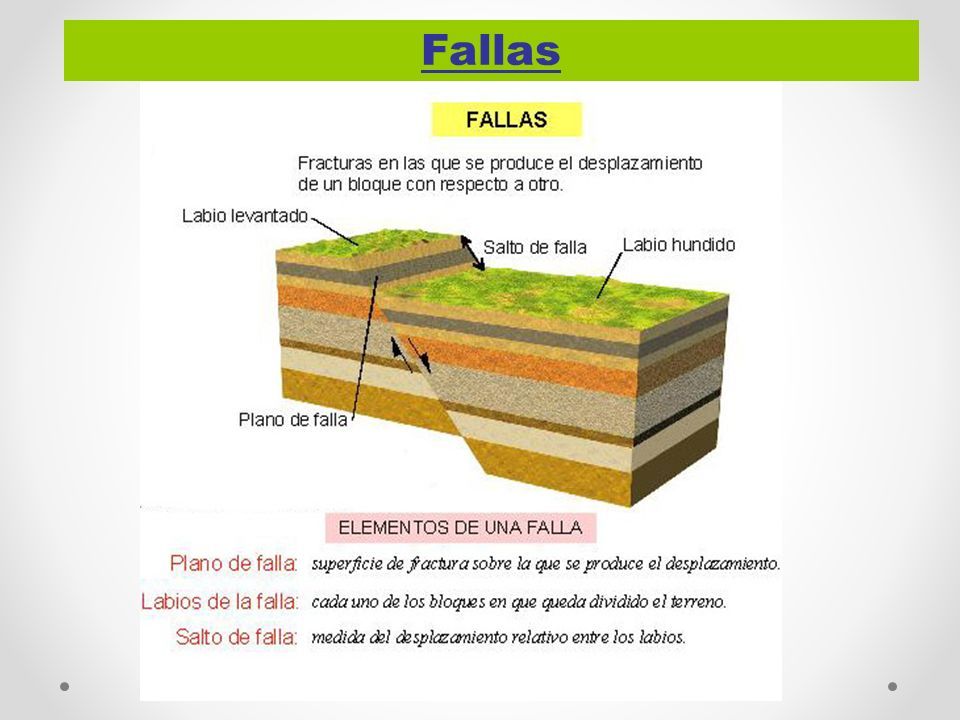

19 Fallas

20

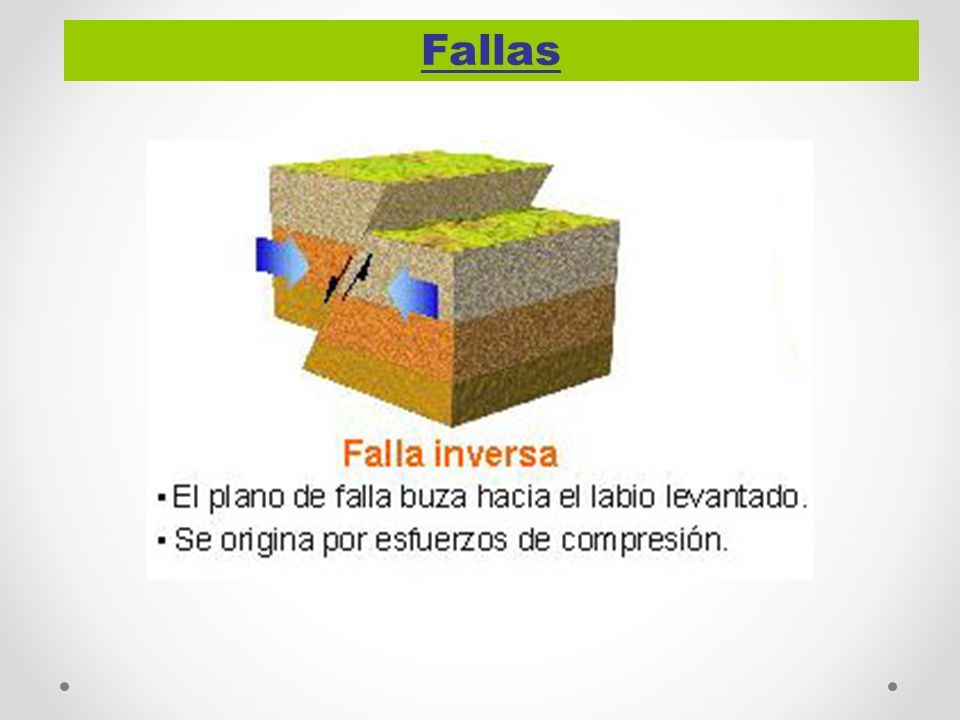

21

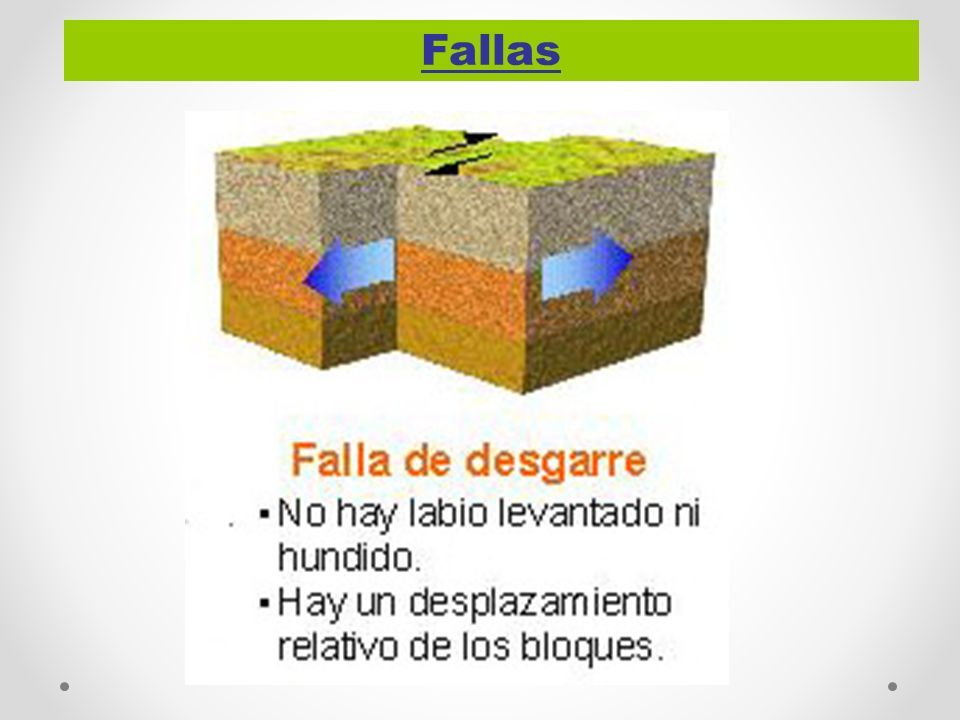

22

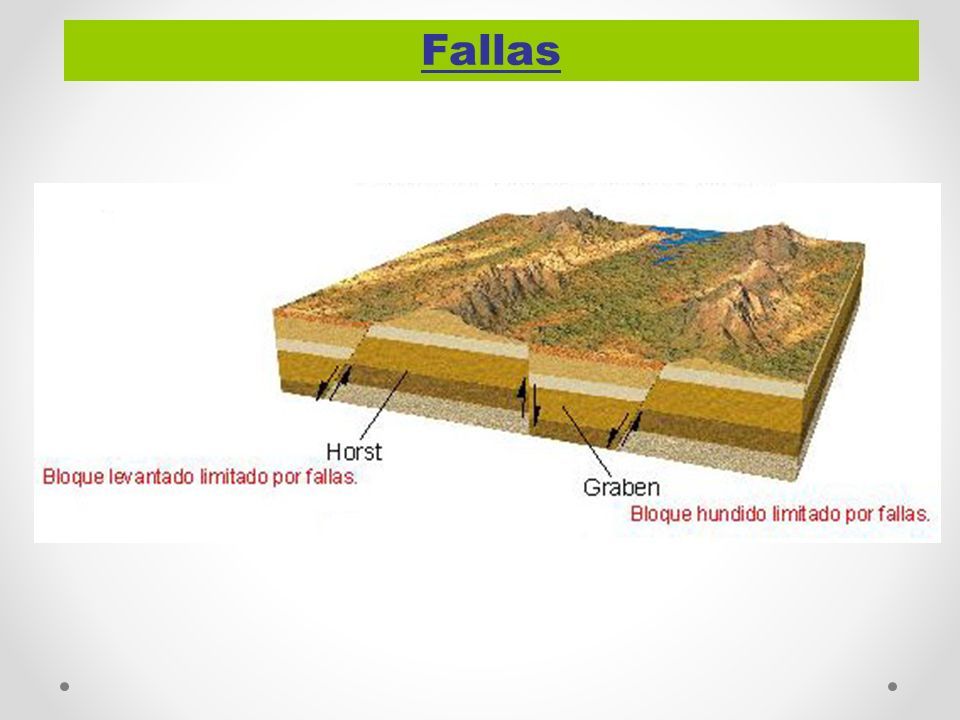

23

24 ¿Cuál es el labio levantando? ¿Es una falla normal o inversa? ¿Por qué?

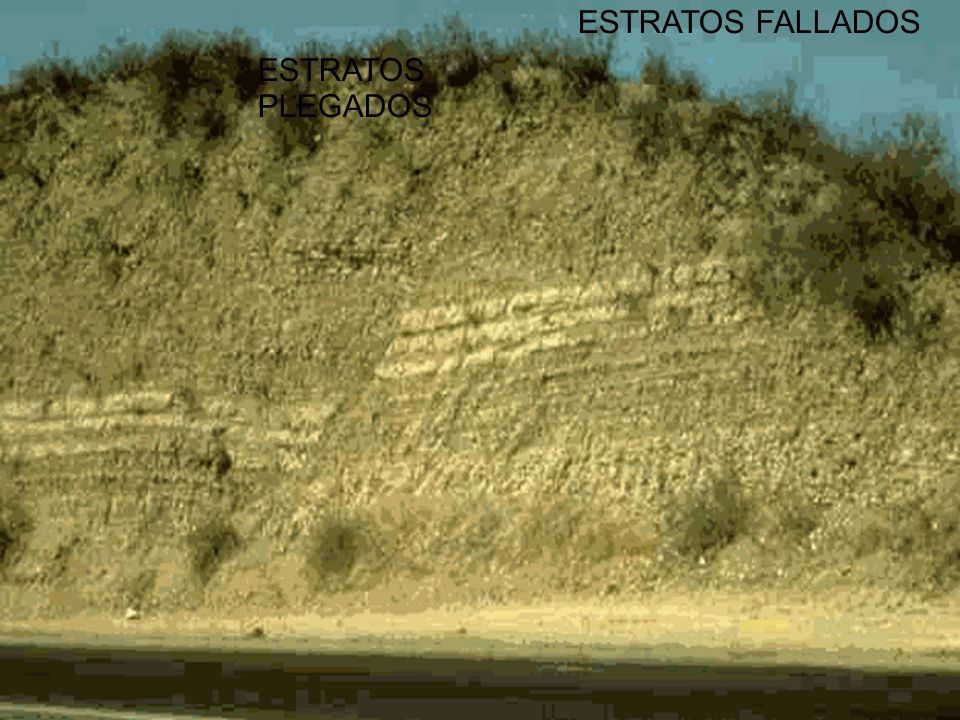

25 ESTRATOS PLEGADOS ESTRATOS FALLADOS

26

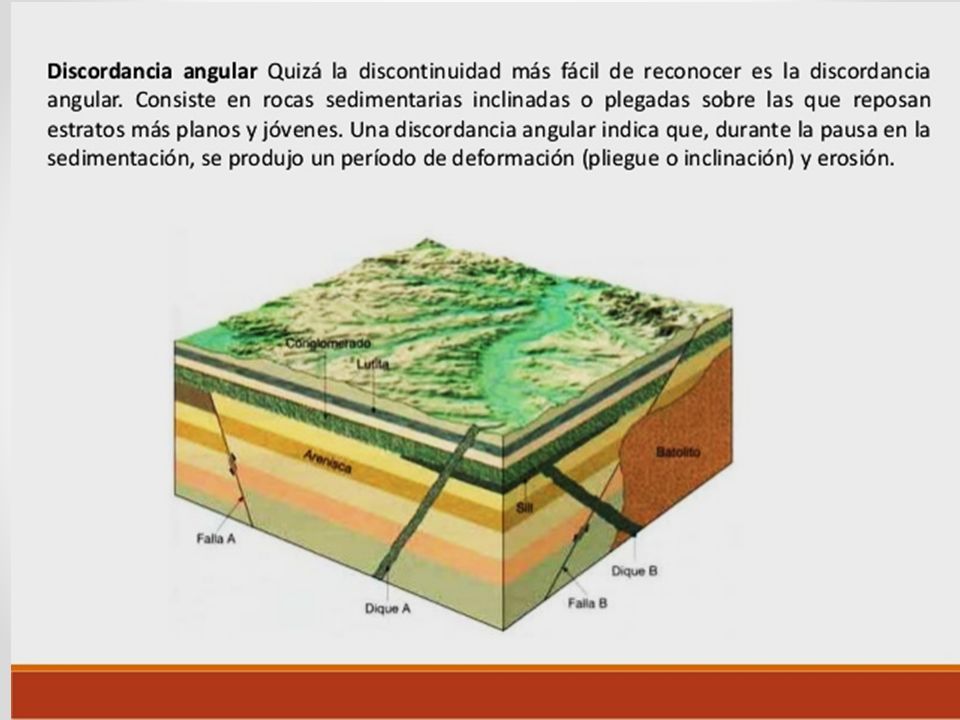

27 Una discordancia es una relación geométrica entre capas de SEDIMENTOS que representa un cambio en las condiciones en que se produjo su proceso de deposición. En ausencia de cambios ambientales o de movimientos tectónicos, los sedimentos se depositan en estratos (capas) paralelas. Una discordancia es una discontinuidad estratigráfica en la que no hay paralelismo entre los materiales infra y suprayacentes. El concepto de discordancia es fundamental para la ESTRATIGRAFIA y para la interpretación de la secuencia de eventos TECTONICOS o GEOLOGICOS en general que tuvo lugar durante el proceso de deposición de las capas en los sedimentos discordantes DISCORDANCIAS

28

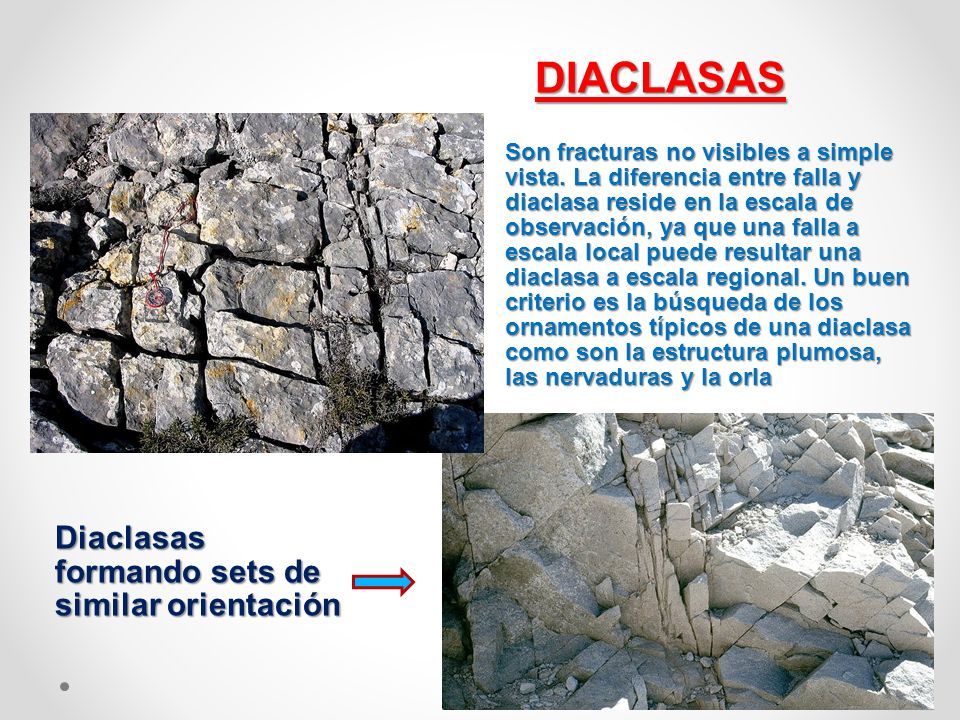

29 Diaclasas formando sets de similar orientación DIACLASAS Son fracturas no visibles a simple vista. La diferencia entre falla y diaclasa reside en la escala de observación, ya que una falla a escala local puede resultar una diaclasa a escala regional. Un buen criterio es la búsqueda de los ornamentos típicos de una diaclasa como son la estructura plumosa, las nervaduras y la orla

30

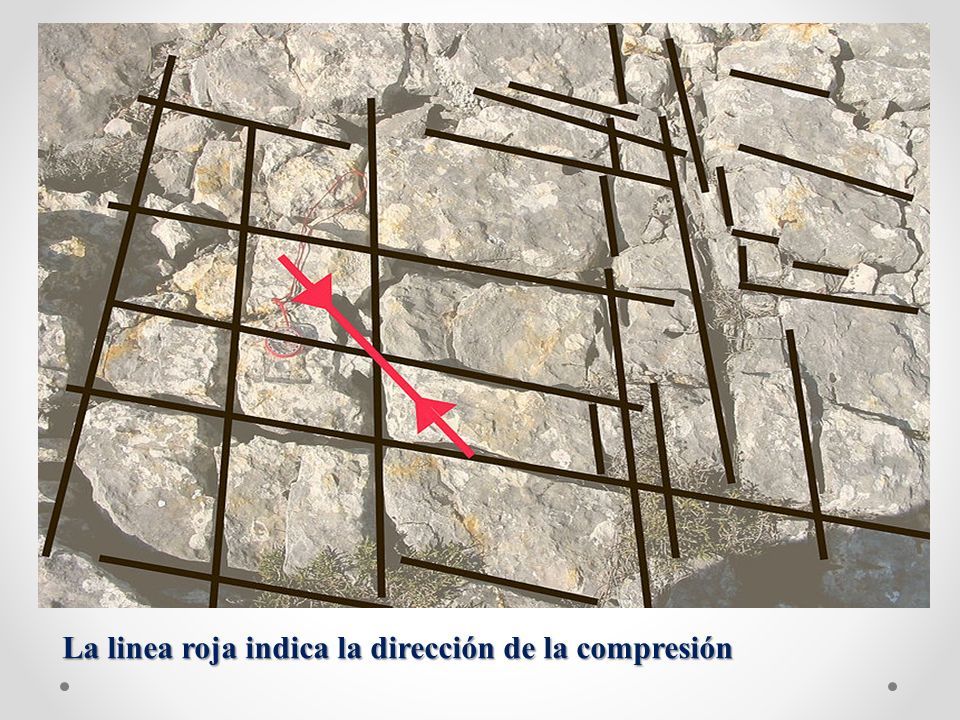

31 Esquema remarcando las dos familias de diaclasas. La línea La linea roja indica la dirección de la compresión

32 Rumbo y Buzamiento de las Estructuras Geologicas

33

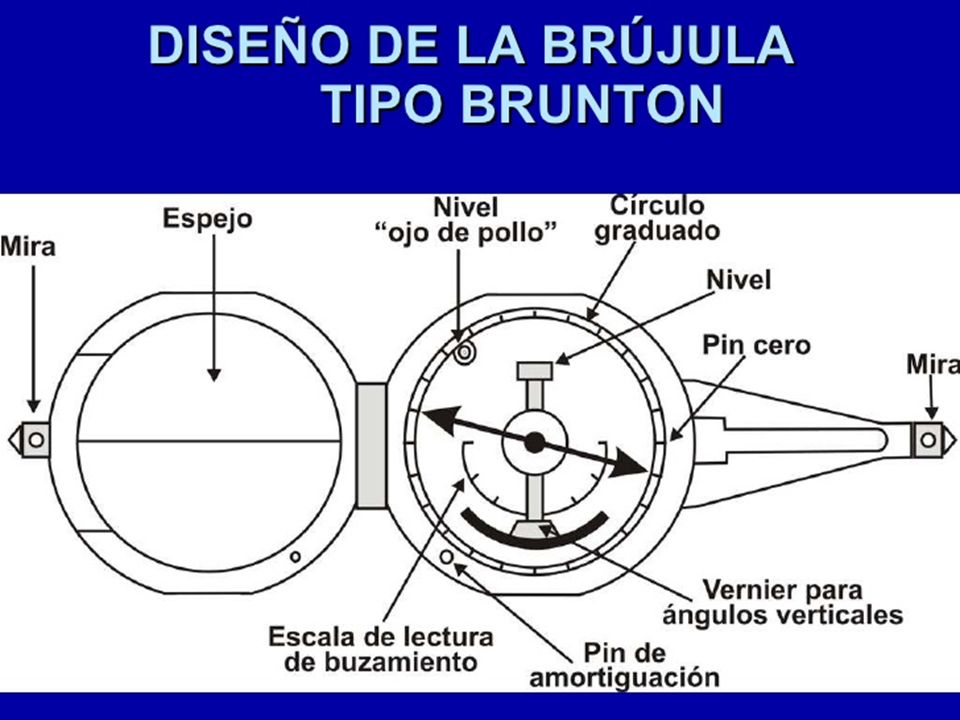

34

35

36

37 GRACIAS POR SU ATENCION
