CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL

Presentación del tema: "CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL"— Transcripción de la presentación:

1 CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL
(13,2 Y 33 kV) Utilización de Cruceta Auxiliar sobre Hidroelevador Aislado Realizado por: - OLIVERO, Juan Carlos - BARRAGAN, Claudio Marcelo

2 Cruceta Auxiliar e Hidroelevador
CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL - Introducción Cruceta Auxiliar e Hidroelevador - Tareas Previas Desarrollo de tareas

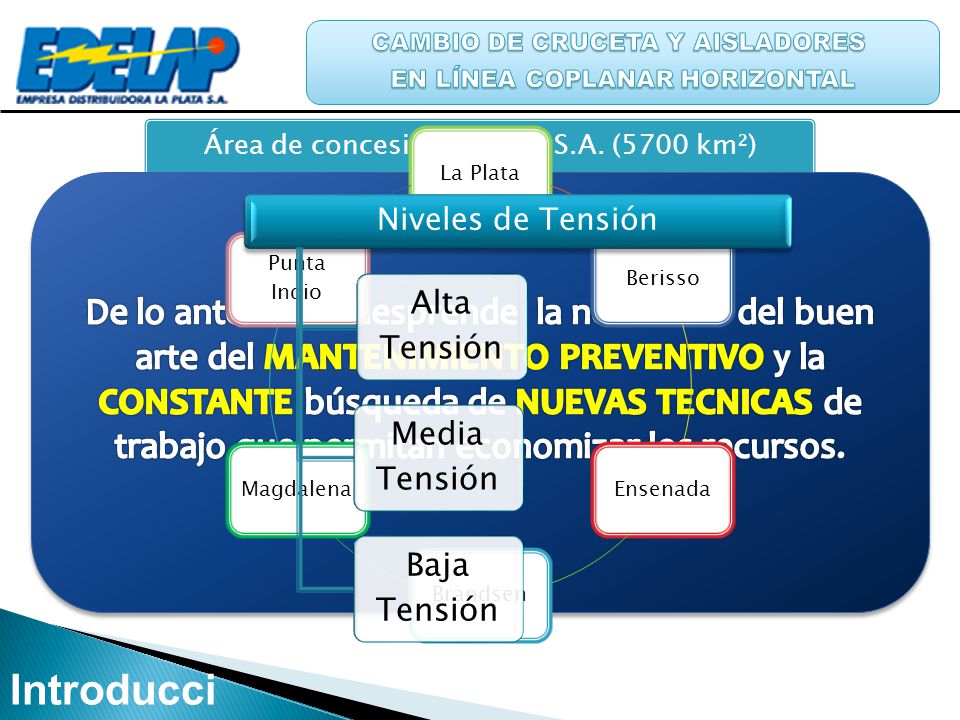

3 CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL Área de concesión EDELAP S.A. (5700 km²) La Plata Berisso Ensenada Brandsen Magdalena Punta Indio De lo anterior se desprende la necesidad del buen arte del MANTENIMIENTO PREVENTIVO y la CONSTANTE búsqueda de NUEVAS TECNICAS de trabajo que permitan economizar los recursos. Niveles de Tensión Alta Tensión Media Tensión Baja Tensión Introducción

4 Cruceta Auxiliar e Hidroelevador
CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL - Introducción Cruceta Auxiliar e Hidroelevador - Tareas Previas Desarrollo de tareas

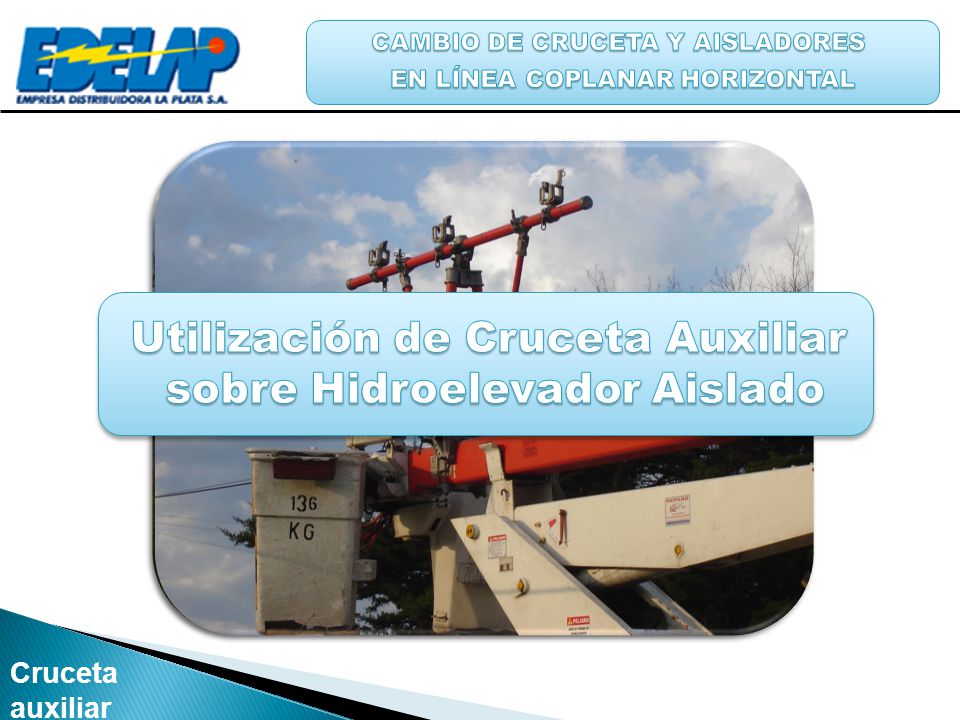

5 Utilización de Cruceta Auxiliar sobre Hidroelevador Aislado
CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL Utilización de Cruceta Auxiliar sobre Hidroelevador Aislado Cruceta auxiliar e Hidroelevador

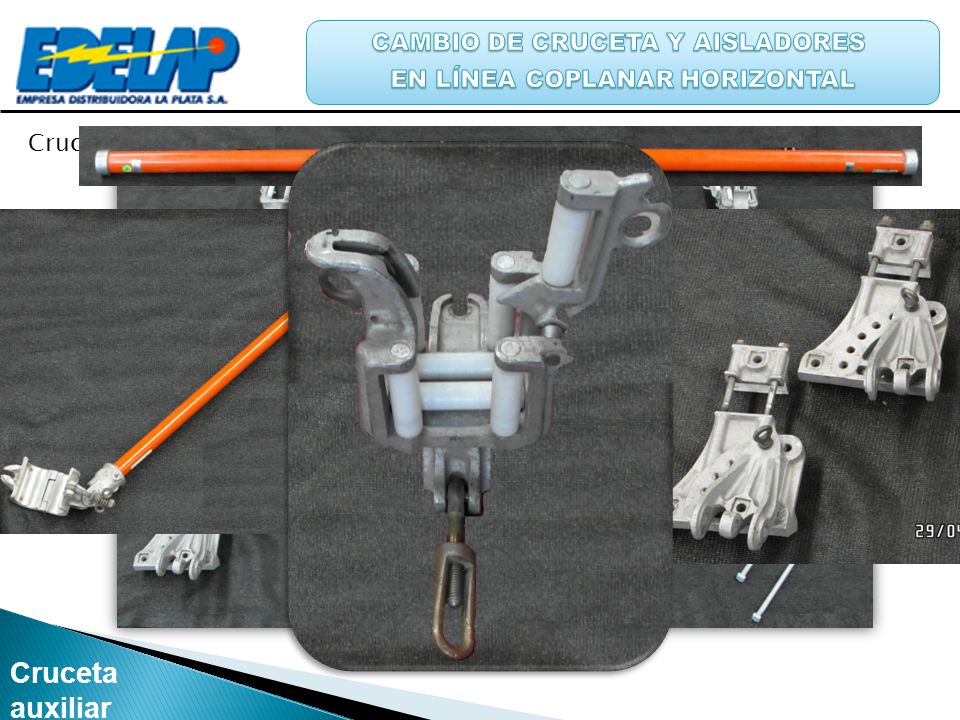

6 Cruceta auxiliar e Hidroelevador CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL Cruceta Auxiliar Desarmada Cruceta auxiliar e Hidroelevador

7 CAMBIO DE CRUCETA Y AISLADORES

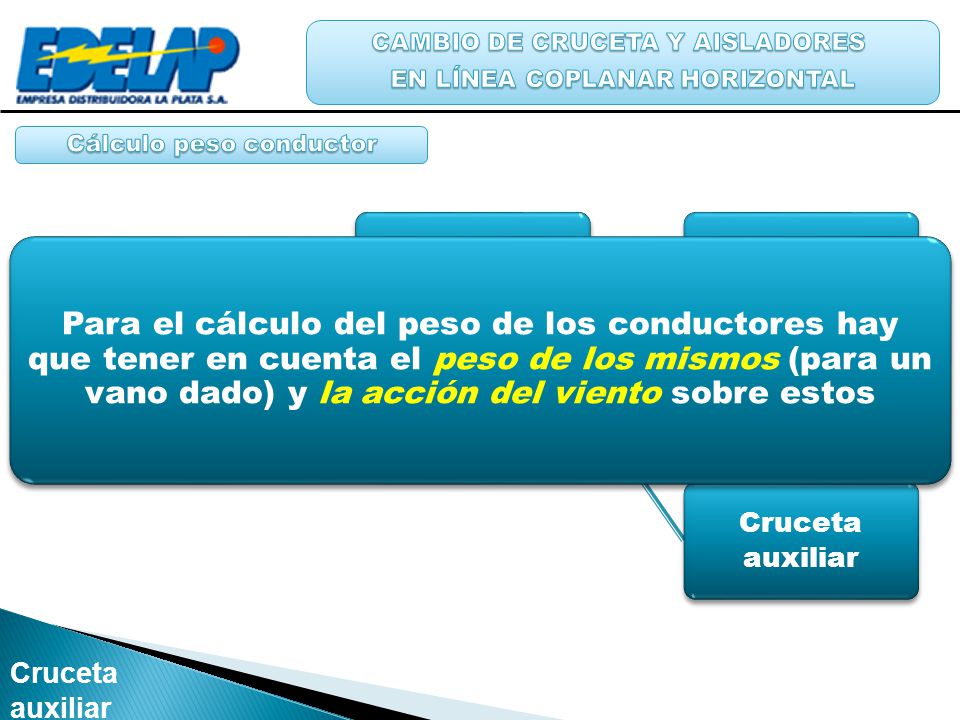

EN LÍNEA COPLANAR HORIZONTAL Cálculo peso conductor Hidroelevador Aislado Capaz de soportar las cargas Hombres Trabajando Conductores Cruceta auxiliar Para el cálculo del peso de los conductores hay que tener en cuenta el peso de los mismos (para un vano dado) y la acción del viento sobre estos Cruceta auxiliar e Hidroelevador

8 Cruceta auxiliar e Hidroelevador CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL Cálculo peso conductor Cruceta auxiliar e Hidroelevador

9 Ø [mm] Cruceta auxiliar e Hidroelevador CAMBIO DE CRUCETA Y AISLADORES

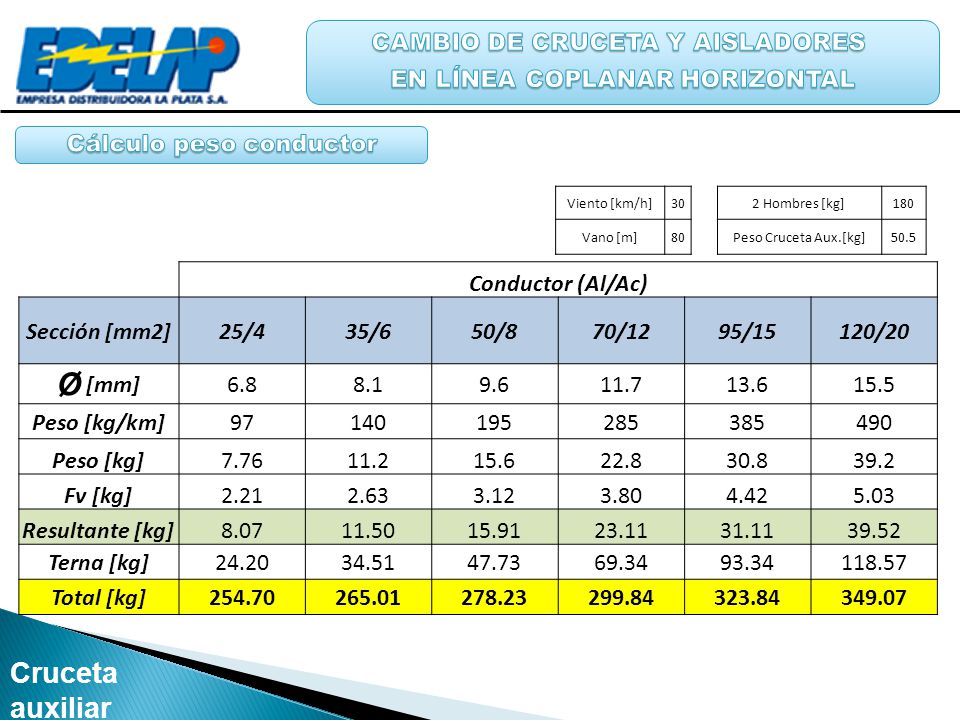

EN LÍNEA COPLANAR HORIZONTAL Cálculo peso conductor Viento [km/h] 30 2 Hombres [kg] 180 Vano [m] 80 Peso Cruceta Aux.[kg] 50.5 Conductor (Al/Ac) Sección [mm2] 25/4 35/6 50/8 70/12 95/15 120/20 Ø [mm] 6.8 8.1 9.6 11.7 13.6 15.5 Peso [kg/km] 97 140 195 285 385 490 Peso [kg] 7.76 11.2 15.6 22.8 30.8 39.2 Fv [kg] 2.21 2.63 3.12 3.80 4.42 5.03 Resultante [kg] 8.07 11.50 15.91 23.11 31.11 39.52 Terna [kg] 24.20 34.51 47.73 69.34 93.34 118.57 Total [kg] 254.70 265.01 278.23 299.84 323.84 349.07 Cruceta auxiliar e Hidroelevador

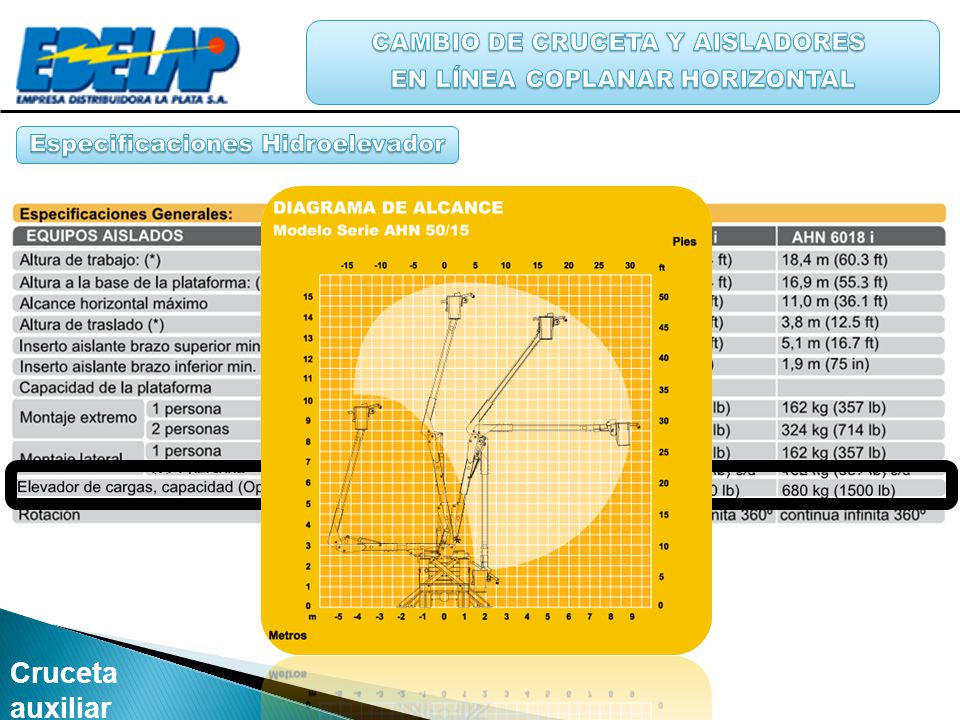

10 Cruceta auxiliar e Hidroelevador CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL Especificaciones Hidroelevador Cruceta auxiliar e Hidroelevador

11 Cruceta Auxiliar e Hidroelevador
CAMBIO DE CRUCETA Y AISLADORES EN LÍNEA COPLANAR HORIZONTAL Cruceta Auxiliar e Hidroelevador - Tareas Previas Desarrollo de tareas

12 CAMBIO DE CRUCETA Y AISLADORES

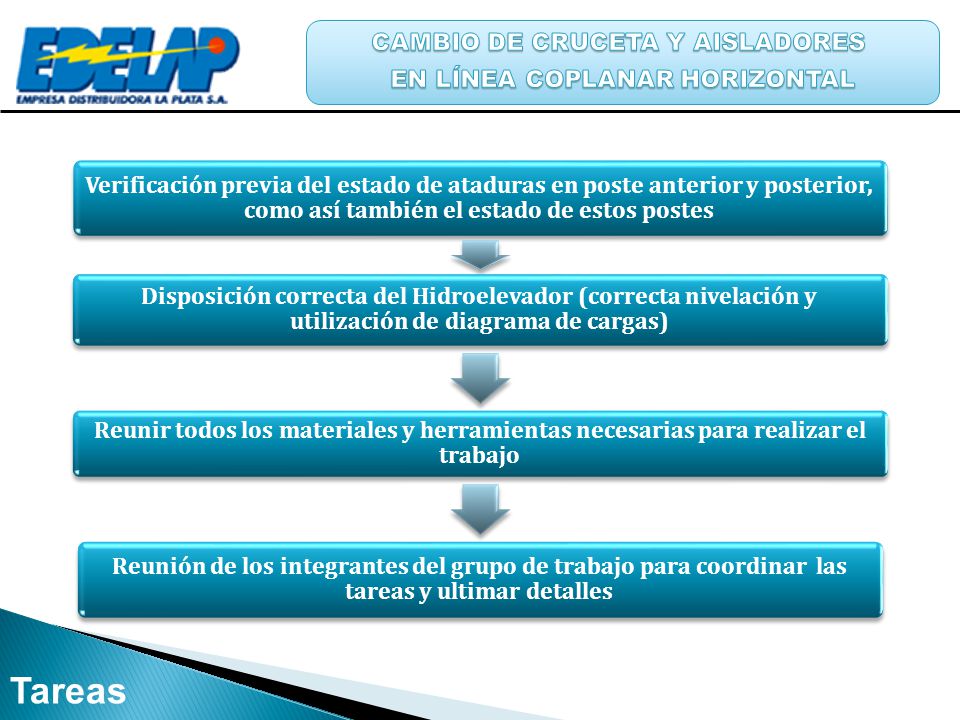

EN LÍNEA COPLANAR HORIZONTAL Verificación previa del estado de ataduras en poste anterior y posterior, como así también el estado de estos postes Disposición correcta del Hidroelevador (correcta nivelación y utilización de diagrama de cargas) Reunir todos los materiales y herramientas necesarias para realizar el trabajo Reunión de los integrantes del grupo de trabajo para coordinar las tareas y ultimar detalles Tareas Previas

13 - Tareas Previas Desarrollo de tareas CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL - Tareas Previas Desarrollo de tareas

14 CAMBIO DE CRUCETA Y AISLADORES

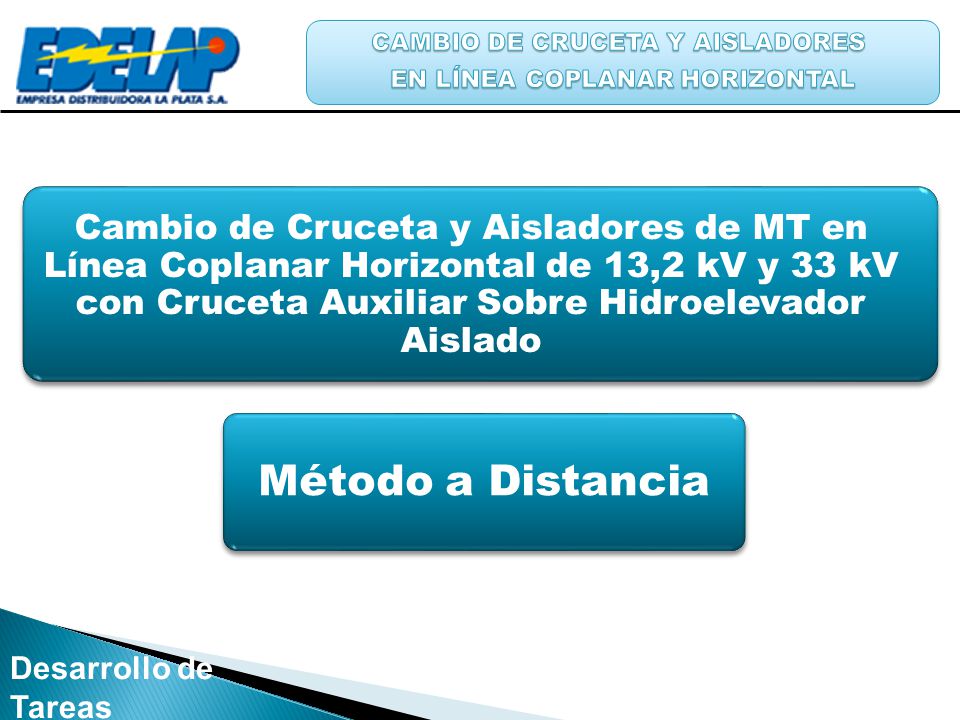

EN LÍNEA COPLANAR HORIZONTAL Cambio de Cruceta y Aisladores de MT en Línea Coplanar Horizontal de 13,2 kV y 33 kV con Cruceta Auxiliar Sobre Hidroelevador Aislado Método a Distancia Desarrollo de Tareas

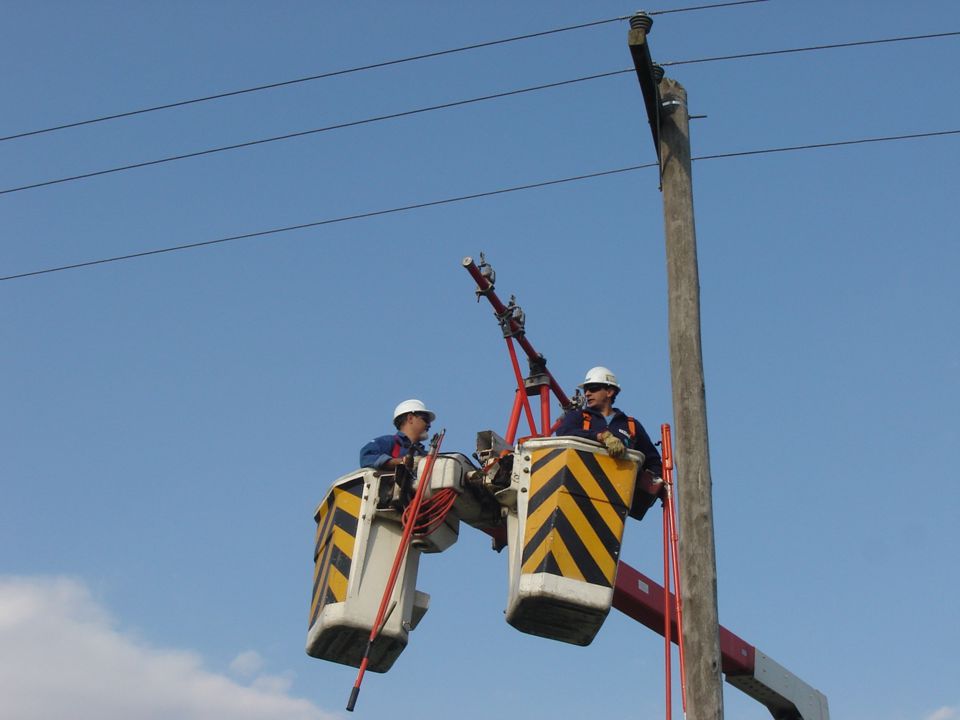

15 Desarrollo de Tareas CAMBIO DE CRUCETA Y AISLADORES
EN LÍNEA COPLANAR HORIZONTAL Desarrollo de Tareas
