VENTILACIÓN POR PRESION POSITIVA

Presentación del tema: "VENTILACIÓN POR PRESION POSITIVA"— Transcripción de la presentación:

1 VENTILACIÓN POR PRESION POSITIVA

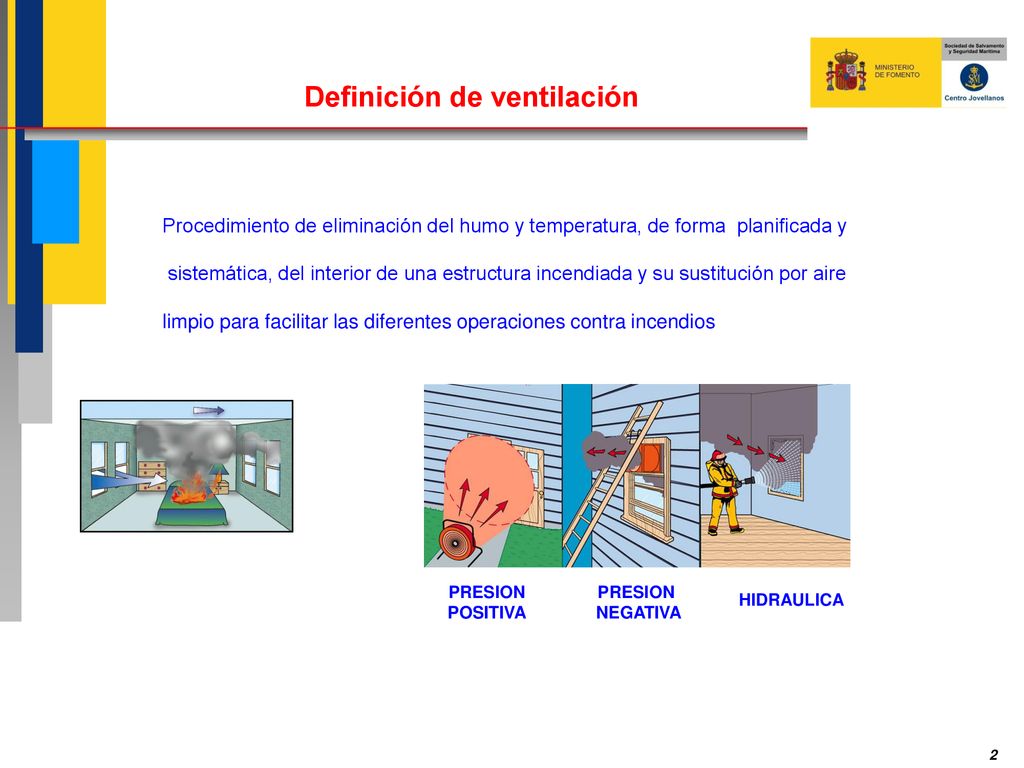

2 Definición de ventilación
Procedimiento de eliminación del humo y temperatura, de forma planificada y sistemática, del interior de una estructura incendiada y su sustitución por aire limpio para facilitar las diferentes operaciones contra incendios PRESION POSITIVA NEGATIVA HIDRAULICA Comentar las formas de hacerlo: natural y forzada, describir la VPP y el desarrollo y dudas que ha tenido, estudios e investigaciones realizadas y conclusiones a las que se han llegado.

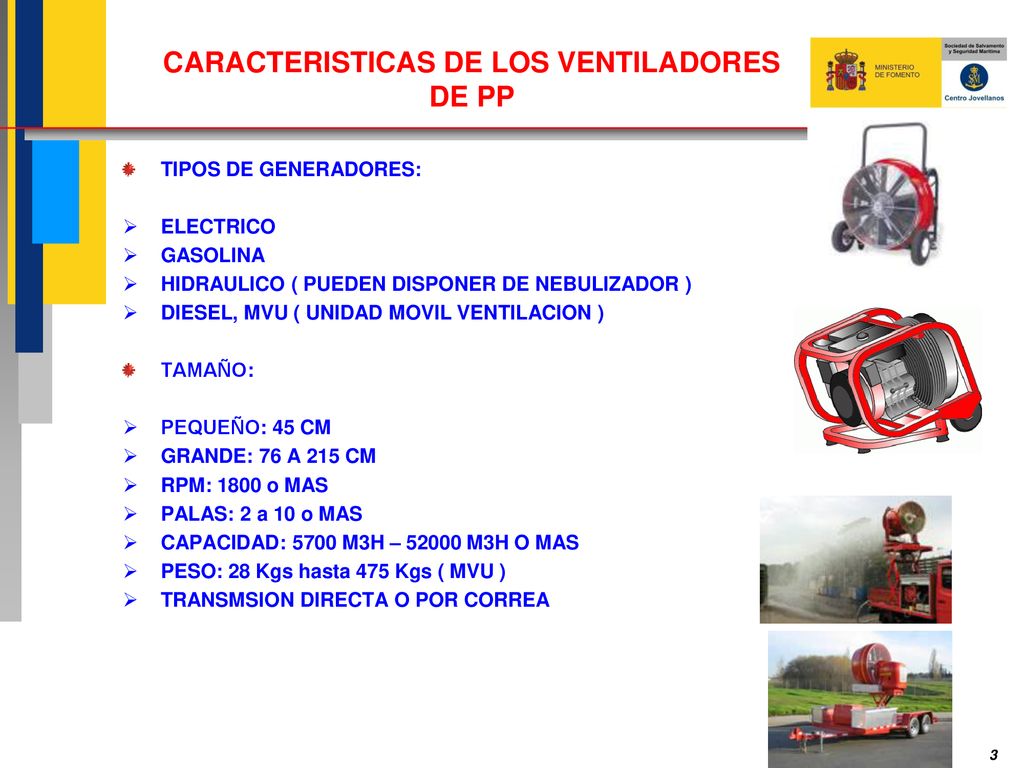

3 CARACTERISTICAS DE LOS VENTILADORES DE PP
TIPOS DE GENERADORES: ELECTRICO GASOLINA HIDRAULICO ( PUEDEN DISPONER DE NEBULIZADOR ) DIESEL, MVU ( UNIDAD MOVIL VENTILACION ) TAMAÑO: PEQUEÑO: 45 CM GRANDE: 76 A 215 CM RPM: 1800 o MAS PALAS: 2 a 10 o MAS CAPACIDAD: 5700 M3H – M3H O MAS PESO: 28 Kgs hasta 475 Kgs ( MVU ) TRANSMSION DIRECTA O POR CORREA

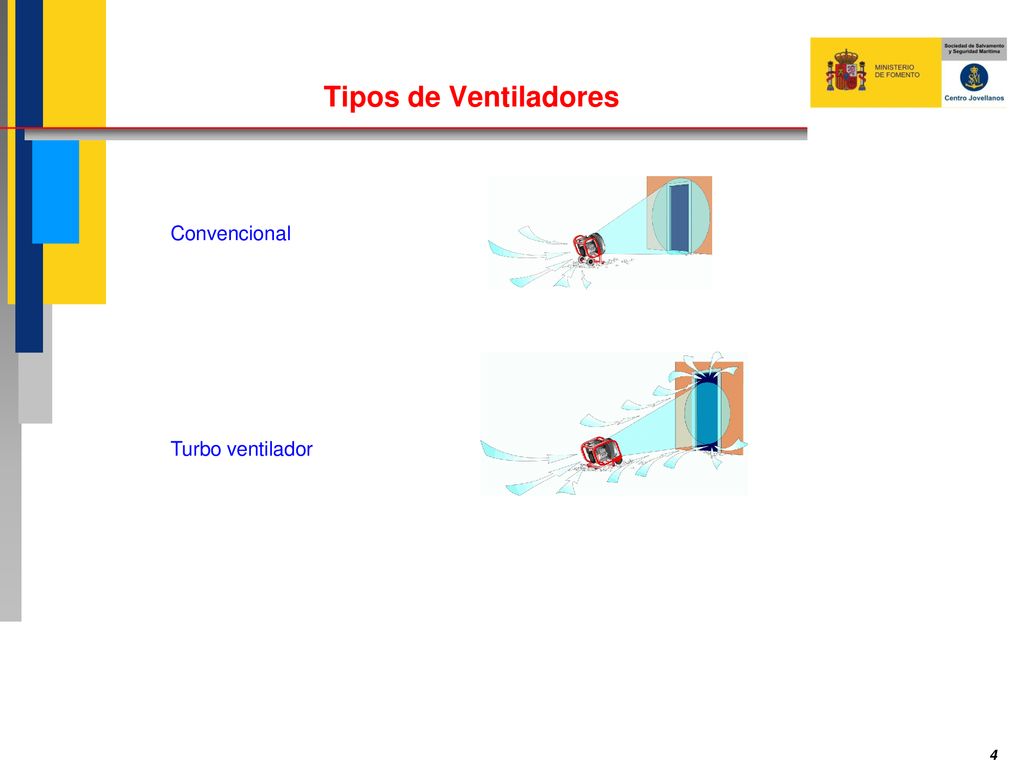

4 Tipos de Ventiladores Convencional Turbo ventilador

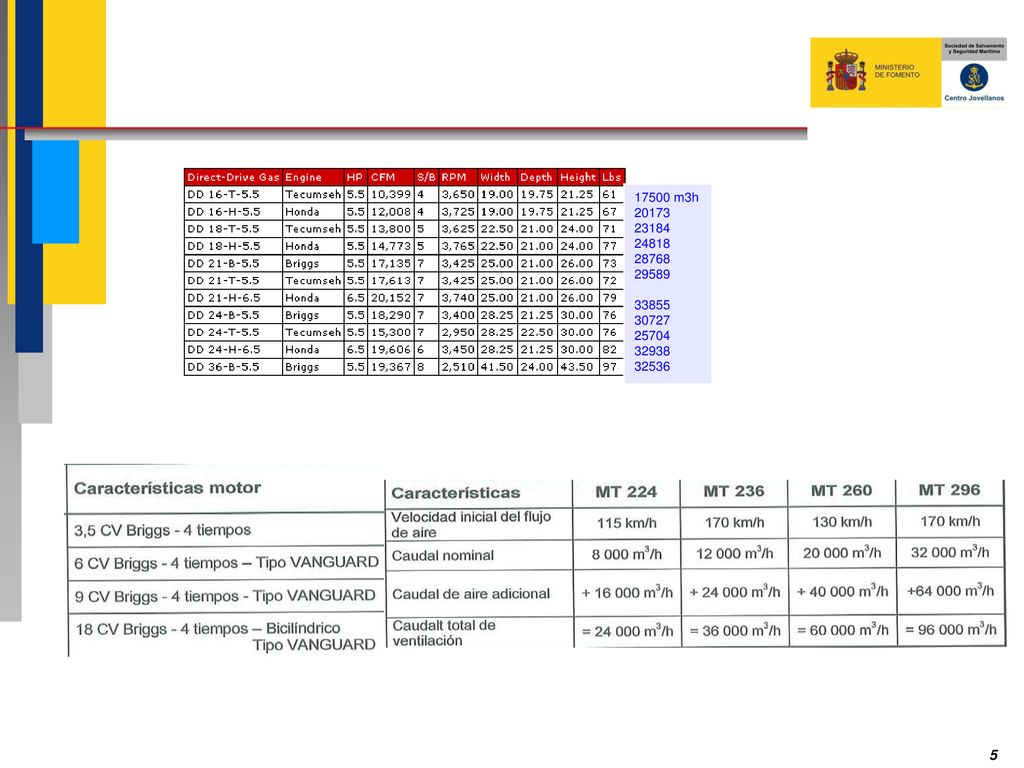

5 17500 m3h 20173 23184 24818 28768 29589 33855 30727 25704 32938 32536

6

7 APLICACIONES DE LA VPP VIVIENDAS UNIFAMILIARES Y ADOSADOS
EDIFICIOS DE VIVIENDAS EGA AVIONES BUQUES INDUSTRIA MMPP

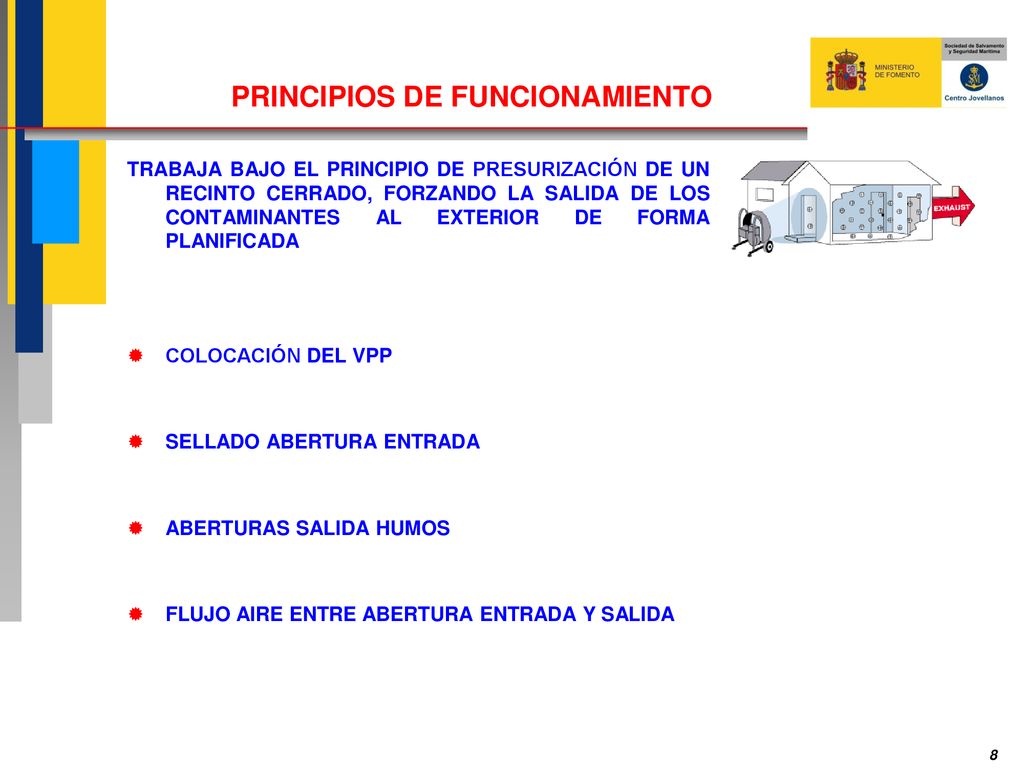

8 PRINCIPIOS DE FUNCIONAMIENTO
TRABAJA BAJO EL PRINCIPIO DE PRESURIZACIÓN DE UN RECINTO CERRADO, FORZANDO LA SALIDA DE LOS CONTAMINANTES AL EXTERIOR DE FORMA PLANIFICADA COLOCACIÓN DEL VPP SELLADO ABERTURA ENTRADA ABERTURAS SALIDA HUMOS FLUJO AIRE ENTRE ABERTURA ENTRADA Y SALIDA

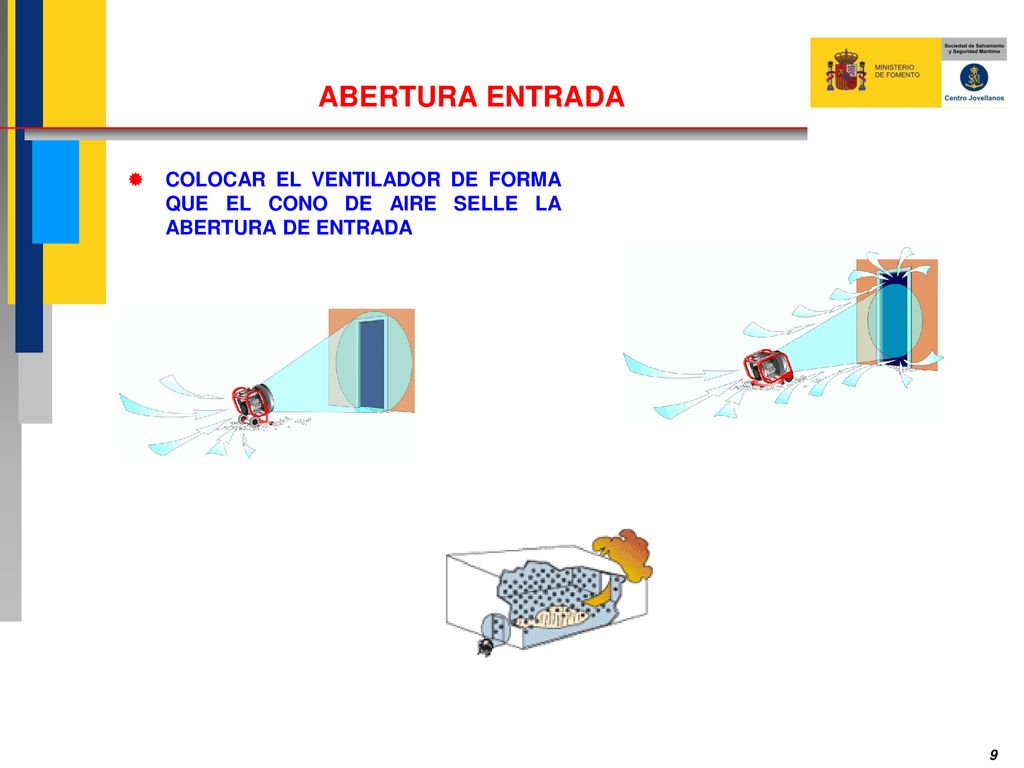

9 ABERTURA ENTRADA COLOCAR EL VENTILADOR DE FORMA QUE EL CONO DE AIRE SELLE LA ABERTURA DE ENTRADA .

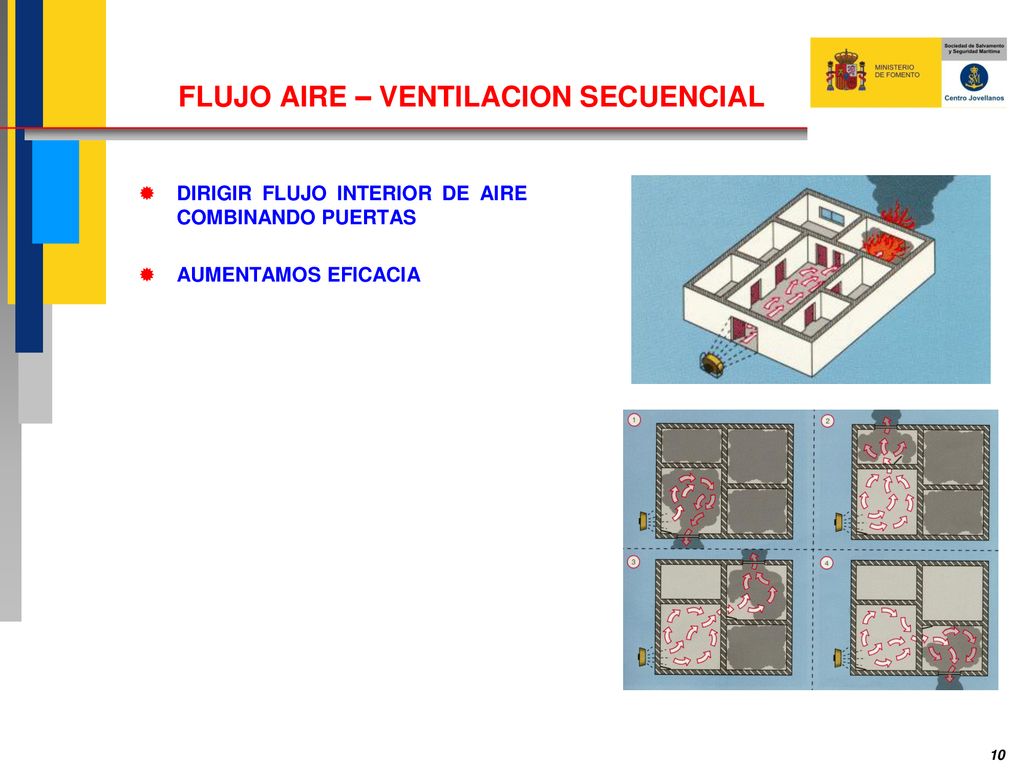

10 FLUJO AIRE – VENTILACION SECUENCIAL
DIRIGIR FLUJO INTERIOR DE AIRE COMBINANDO PUERTAS AUMENTAMOS EFICACIA

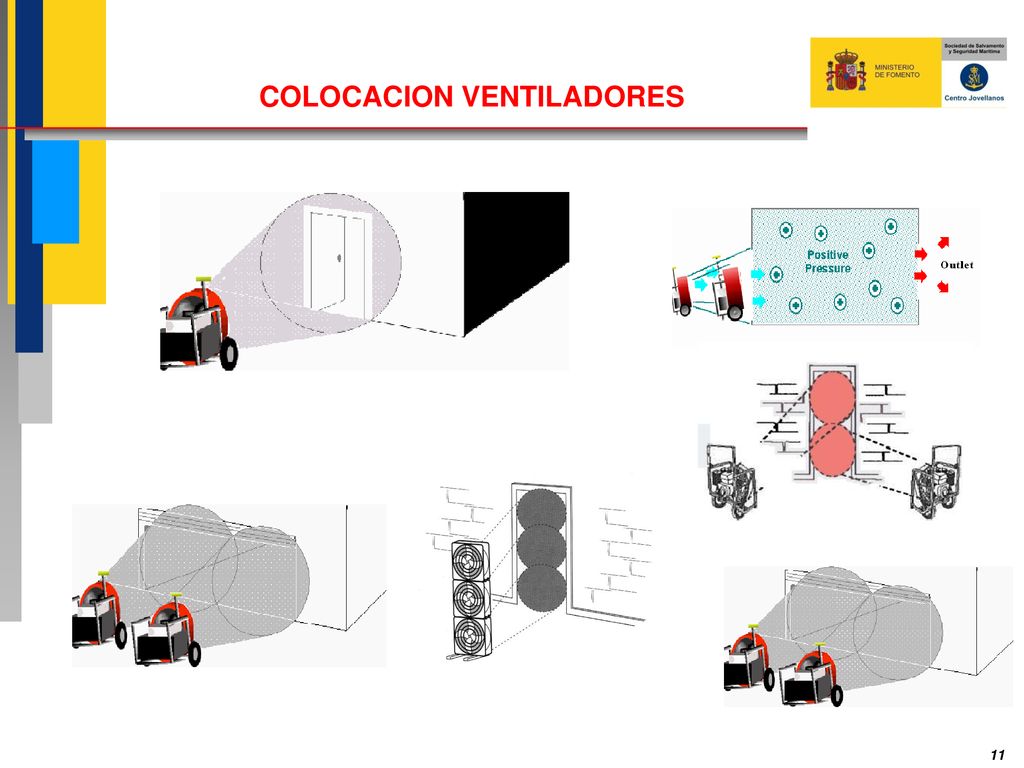

11 COLOCACION VENTILADORES

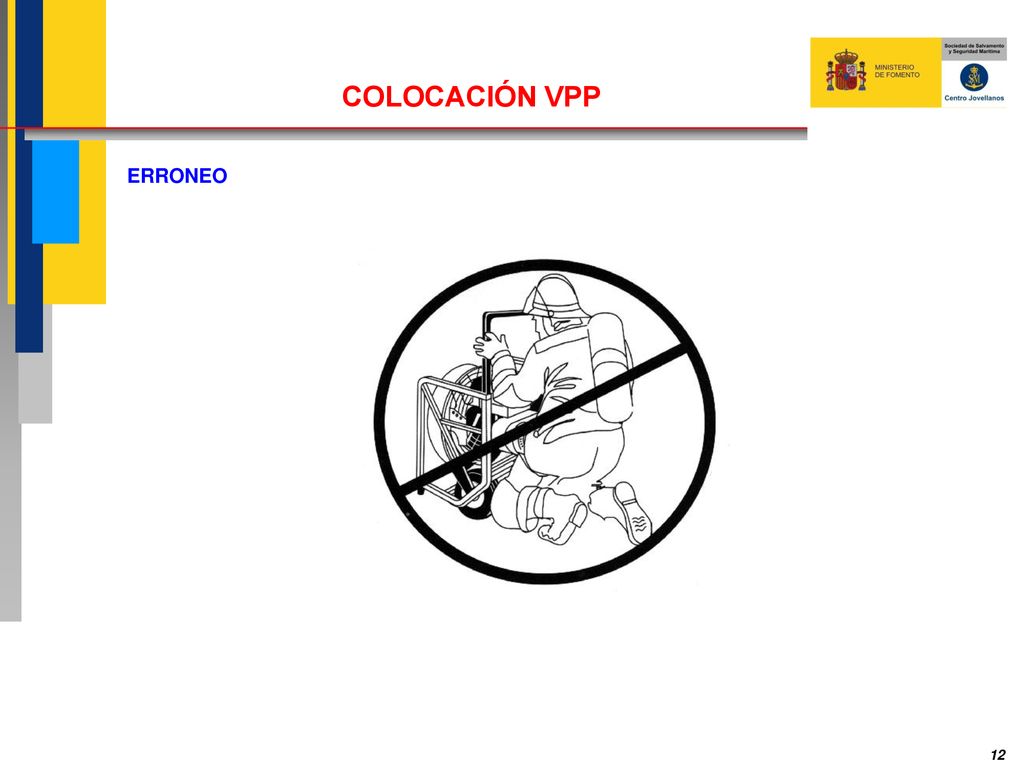

12 COLOCACIÓN VPP ERRONEO

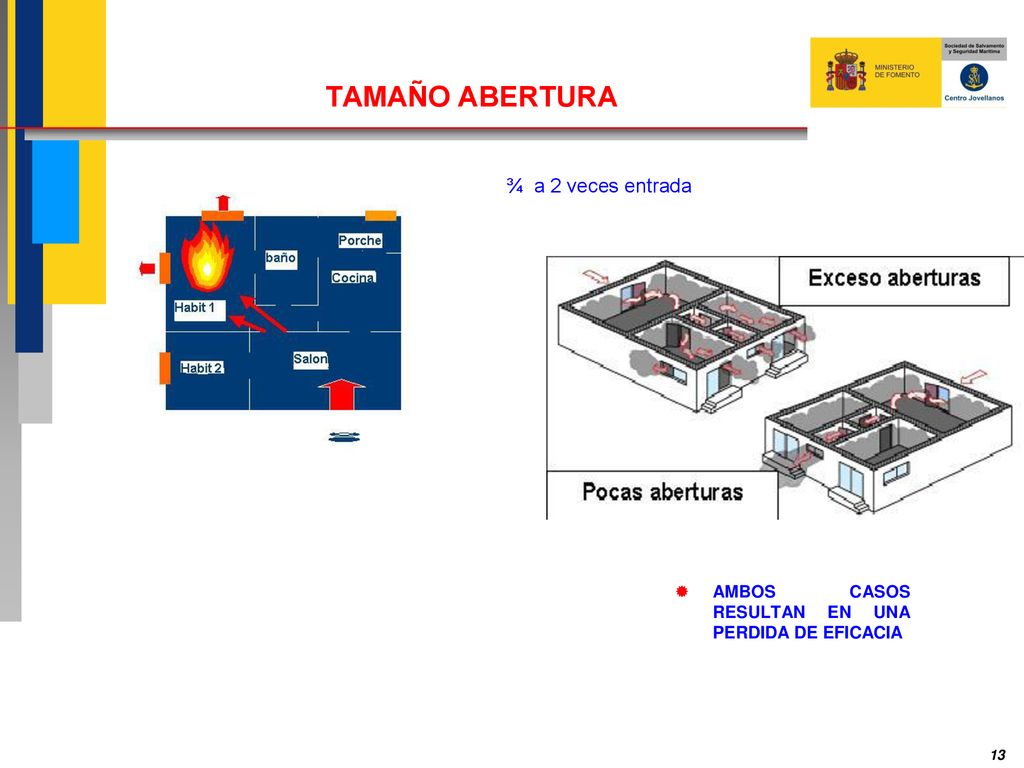

13 TAMAÑO ABERTURA ¾ a 2 veces entrada
AMBOS CASOS RESULTAN EN UNA PERDIDA DE EFICACIA

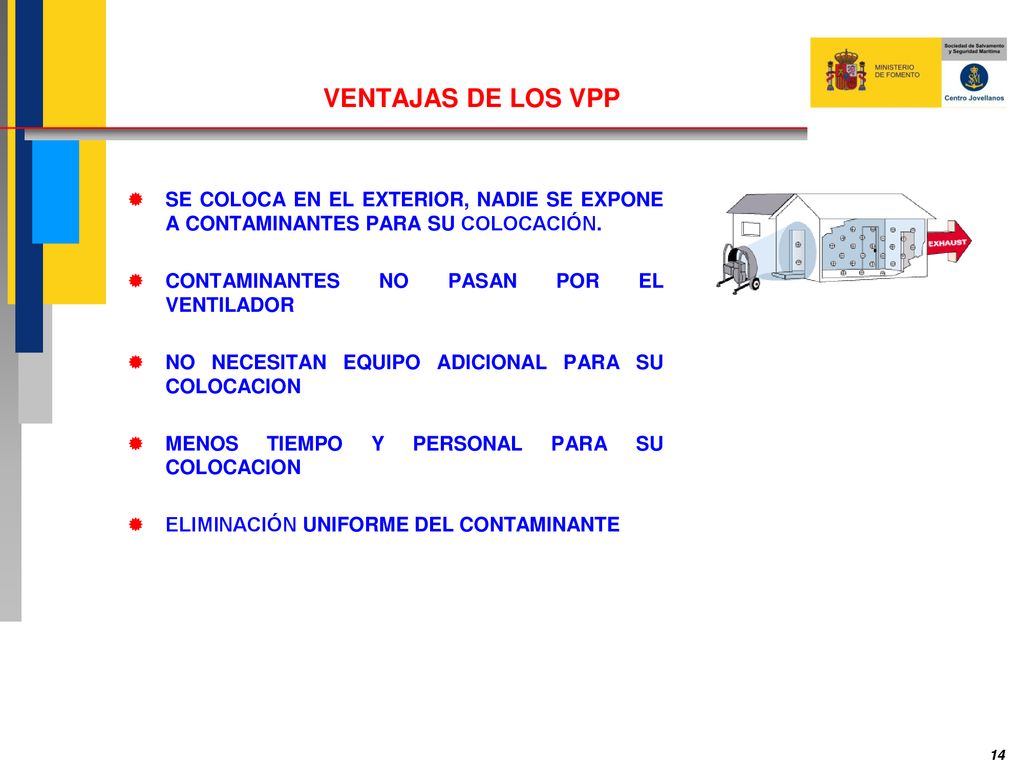

14 VENTAJAS DE LOS VPP SE COLOCA EN EL EXTERIOR, NADIE SE EXPONE A CONTAMINANTES PARA SU COLOCACIÓN. CONTAMINANTES NO PASAN POR EL VENTILADOR NO NECESITAN EQUIPO ADICIONAL PARA SU COLOCACION MENOS TIEMPO Y PERSONAL PARA SU COLOCACION ELIMINACIÓN UNIFORME DEL CONTAMINANTE

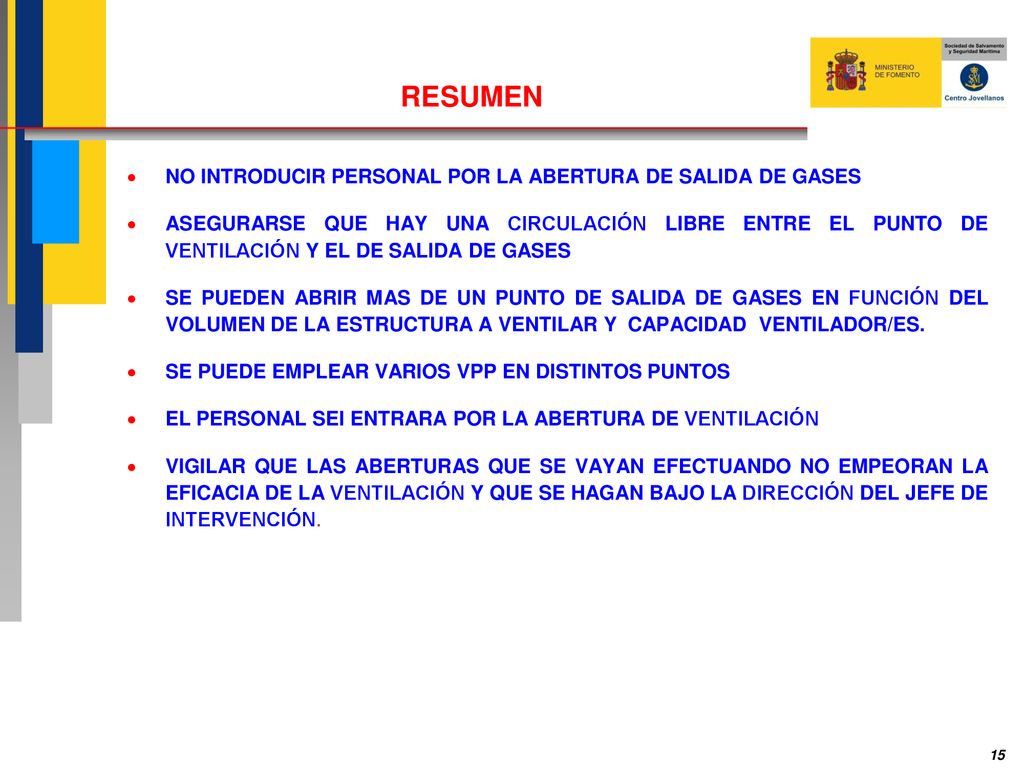

15 RESUMEN NO INTRODUCIR PERSONAL POR LA ABERTURA DE SALIDA DE GASES
ASEGURARSE QUE HAY UNA CIRCULACIÓN LIBRE ENTRE EL PUNTO DE VENTILACIÓN Y EL DE SALIDA DE GASES SE PUEDEN ABRIR MAS DE UN PUNTO DE SALIDA DE GASES EN FUNCIÓN DEL VOLUMEN DE LA ESTRUCTURA A VENTILAR Y CAPACIDAD VENTILADOR/ES. SE PUEDE EMPLEAR VARIOS VPP EN DISTINTOS PUNTOS EL PERSONAL SEI ENTRARA POR LA ABERTURA DE VENTILACIÓN VIGILAR QUE LAS ABERTURAS QUE SE VAYAN EFECTUANDO NO EMPEORAN LA EFICACIA DE LA VENTILACIÓN Y QUE SE HAGAN BAJO LA DIRECCIÓN DEL JEFE DE INTERVENCIÓN.

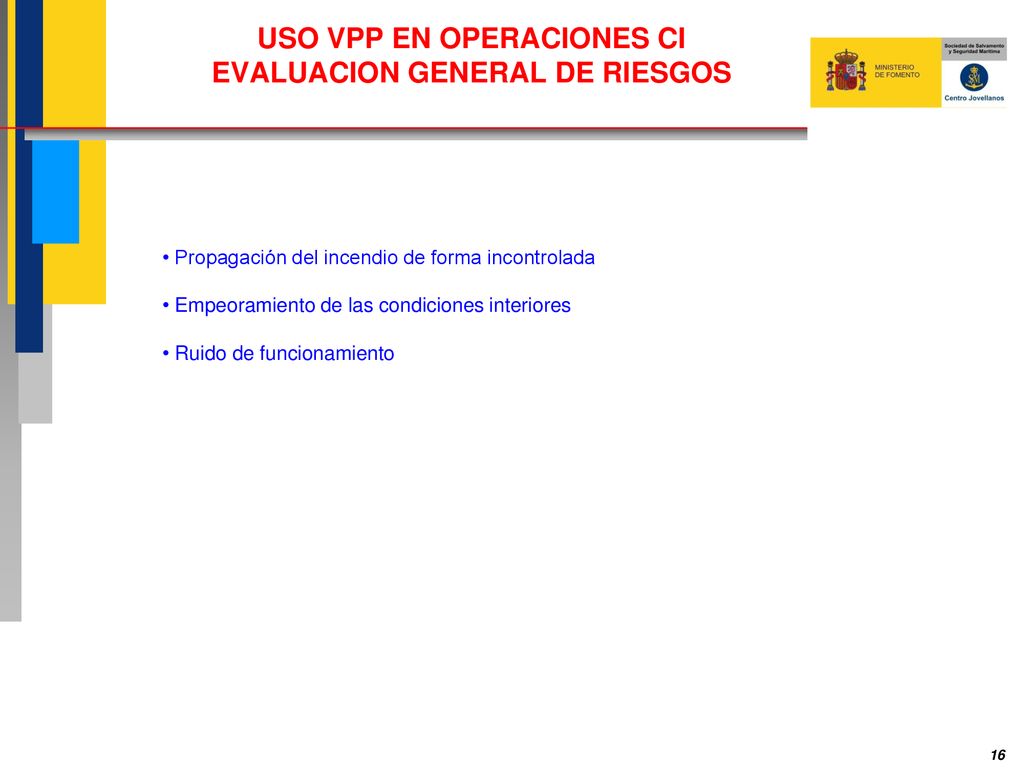

16 USO VPP EN OPERACIONES CI EVALUACION GENERAL DE RIESGOS
Propagación del incendio de forma incontrolada Empeoramiento de las condiciones interiores Ruido de funcionamiento

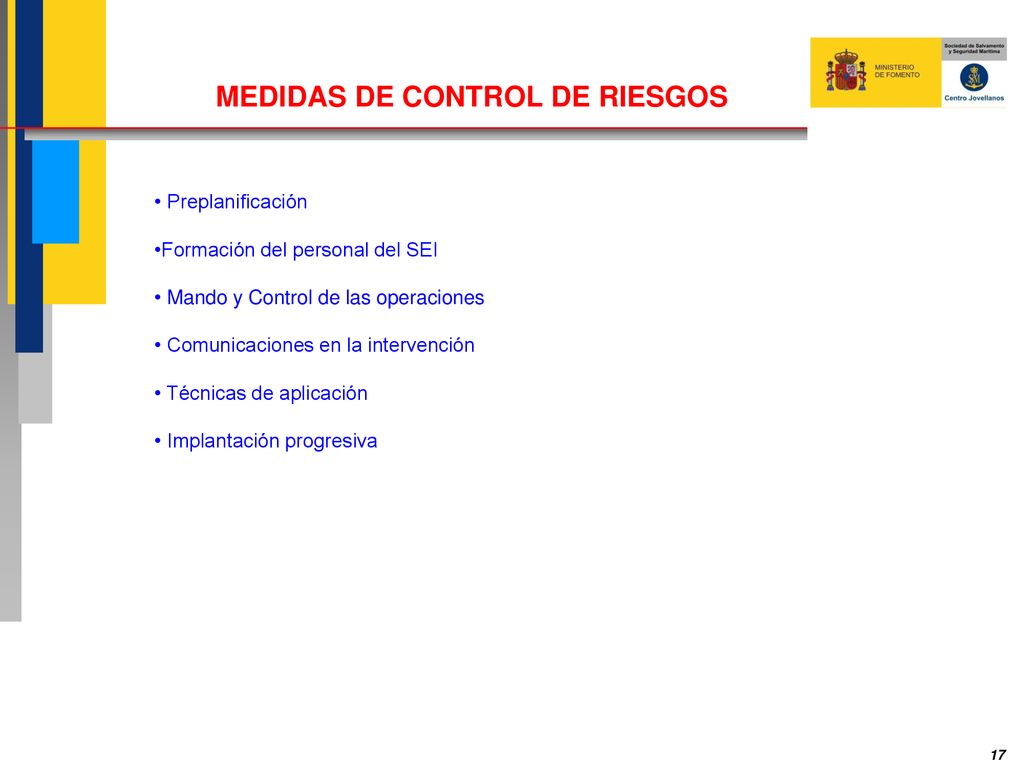

17 MEDIDAS DE CONTROL DE RIESGOS
Preplanificación Formación del personal del SEI Mando y Control de las operaciones Comunicaciones en la intervención Técnicas de aplicación Implantación progresiva

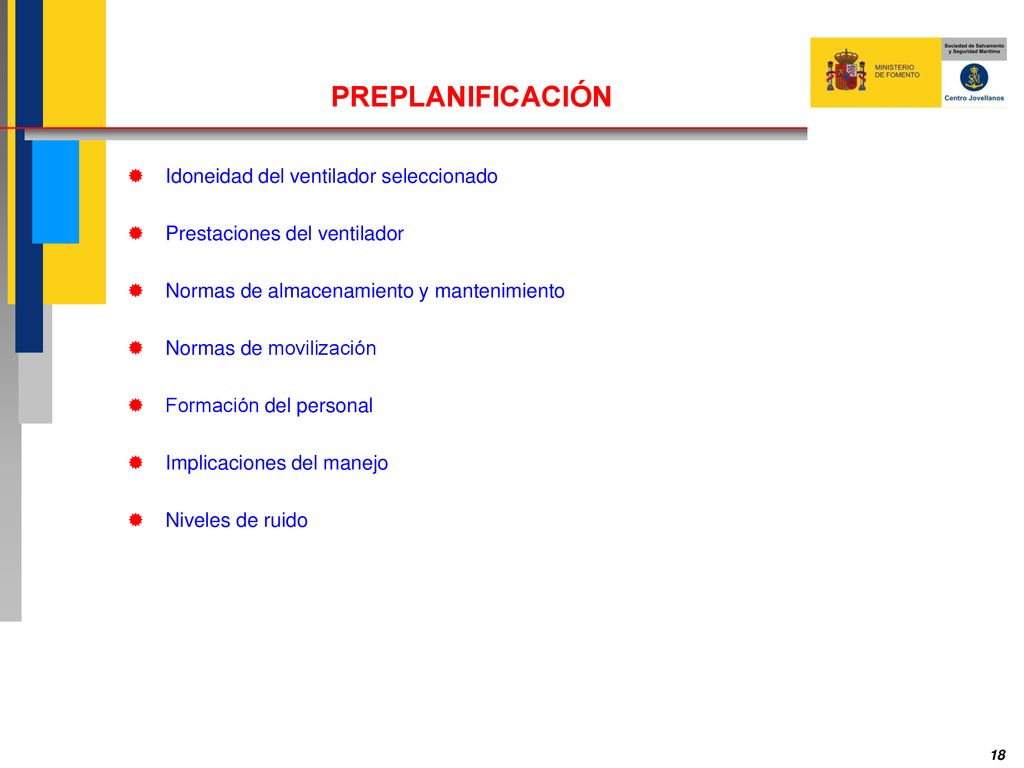

18 PREPLANIFICACIÓN Idoneidad del ventilador seleccionado
Prestaciones del ventilador Normas de almacenamiento y mantenimiento Normas de movilización Formación del personal Implicaciones del manejo Niveles de ruido

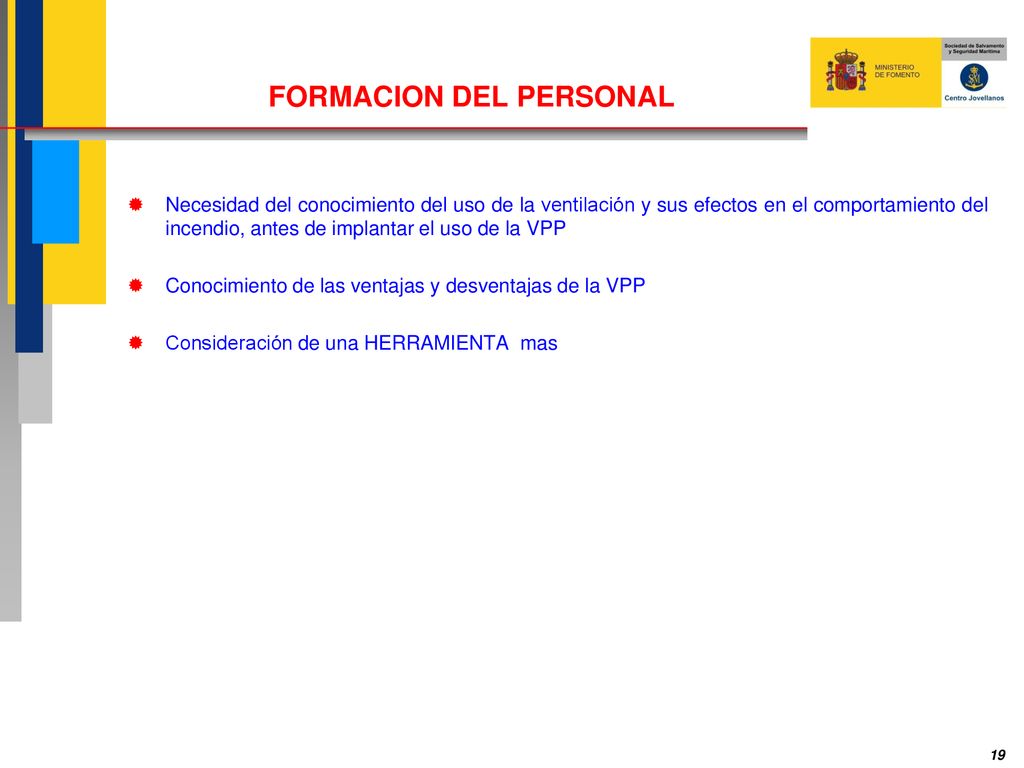

19 FORMACION DEL PERSONAL
Necesidad del conocimiento del uso de la ventilación y sus efectos en el comportamiento del incendio, antes de implantar el uso de la VPP Conocimiento de las ventajas y desventajas de la VPP Consideración de una HERRAMIENTA mas

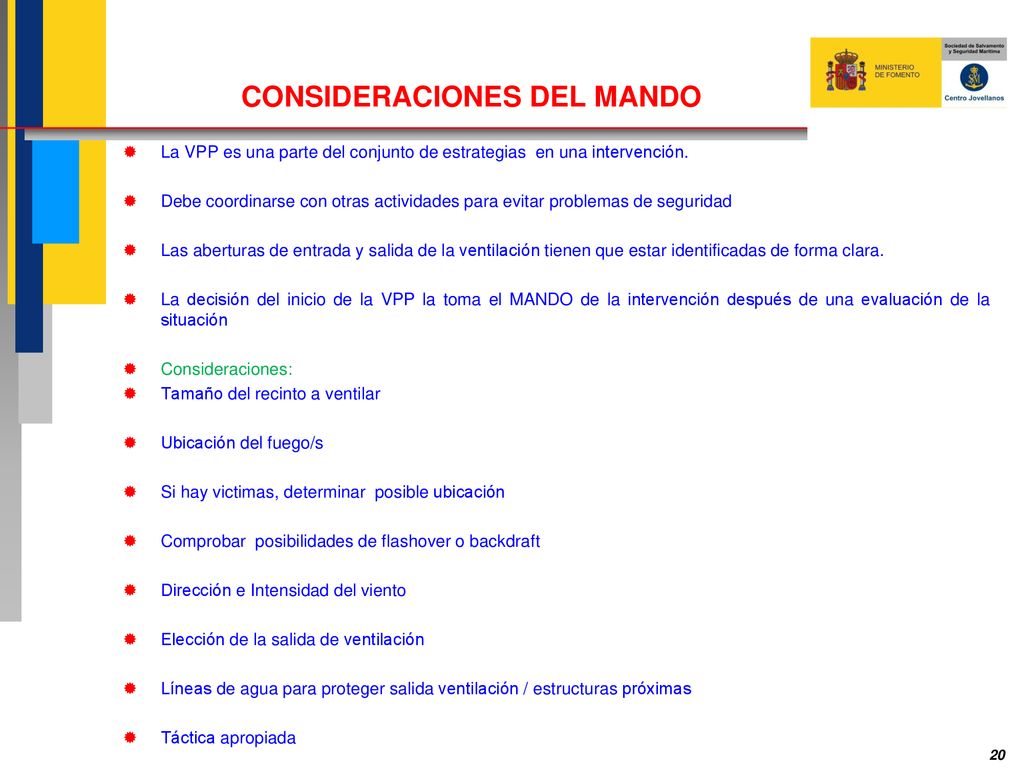

20 CONSIDERACIONES DEL MANDO
La VPP es una parte del conjunto de estrategias en una intervención. Debe coordinarse con otras actividades para evitar problemas de seguridad Las aberturas de entrada y salida de la ventilación tienen que estar identificadas de forma clara. La decisión del inicio de la VPP la toma el MANDO de la intervención después de una evaluación de la situación Consideraciones: Tamaño del recinto a ventilar Ubicación del fuego/s Si hay victimas, determinar posible ubicación Comprobar posibilidades de flashover o backdraft Dirección e Intensidad del viento Elección de la salida de ventilación Líneas de agua para proteger salida ventilación / estructuras próximas Táctica apropiada

21 CONDICIONES NEGATIVAS PARA UNA VPP
Riesgo potencial de backdraft Riesgo potencial de Flashover Imposibilidad de comunicación entre JI y Grupos Intervención interiores Dirección e intensidad del viento anulan los efectos de la VPP

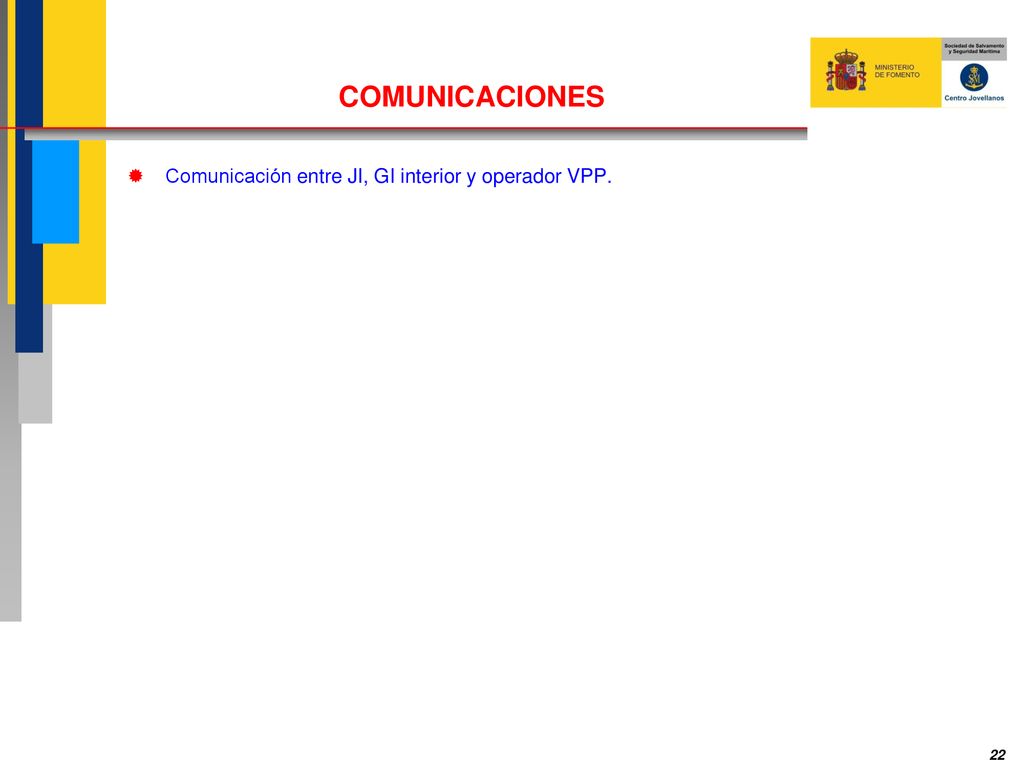

22 COMUNICACIONES Comunicación entre JI, GI interior y operador VPP.

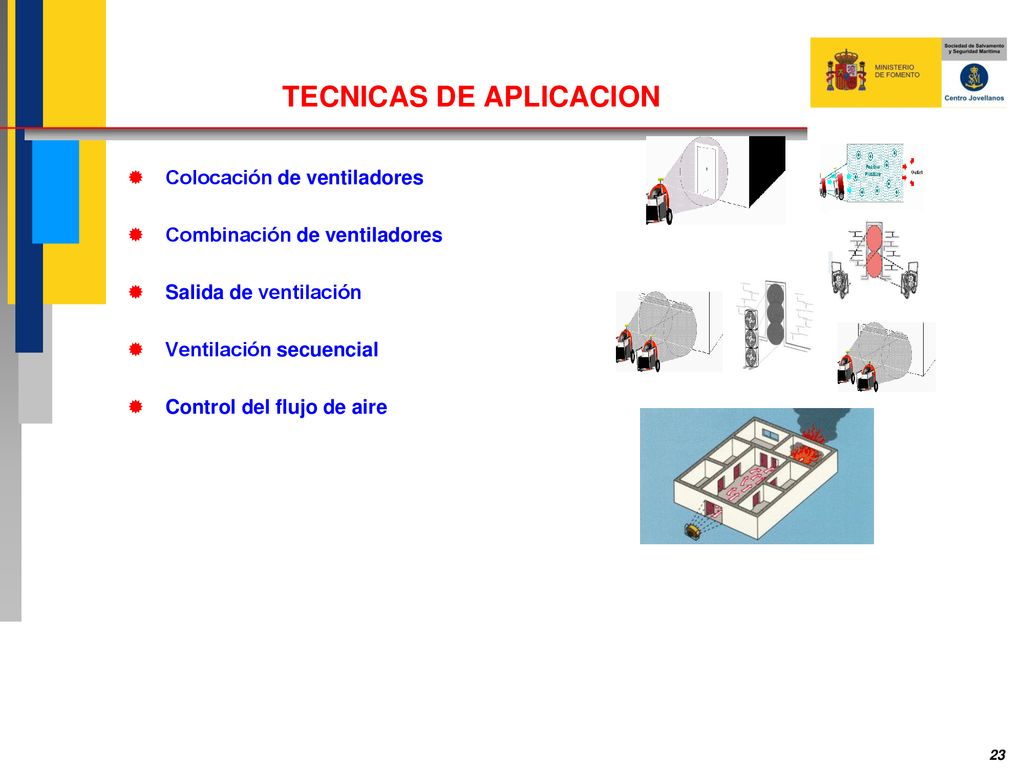

23 TECNICAS DE APLICACION
Colocación de ventiladores Combinación de ventiladores Salida de ventilación Ventilación secuencial Control del flujo de aire

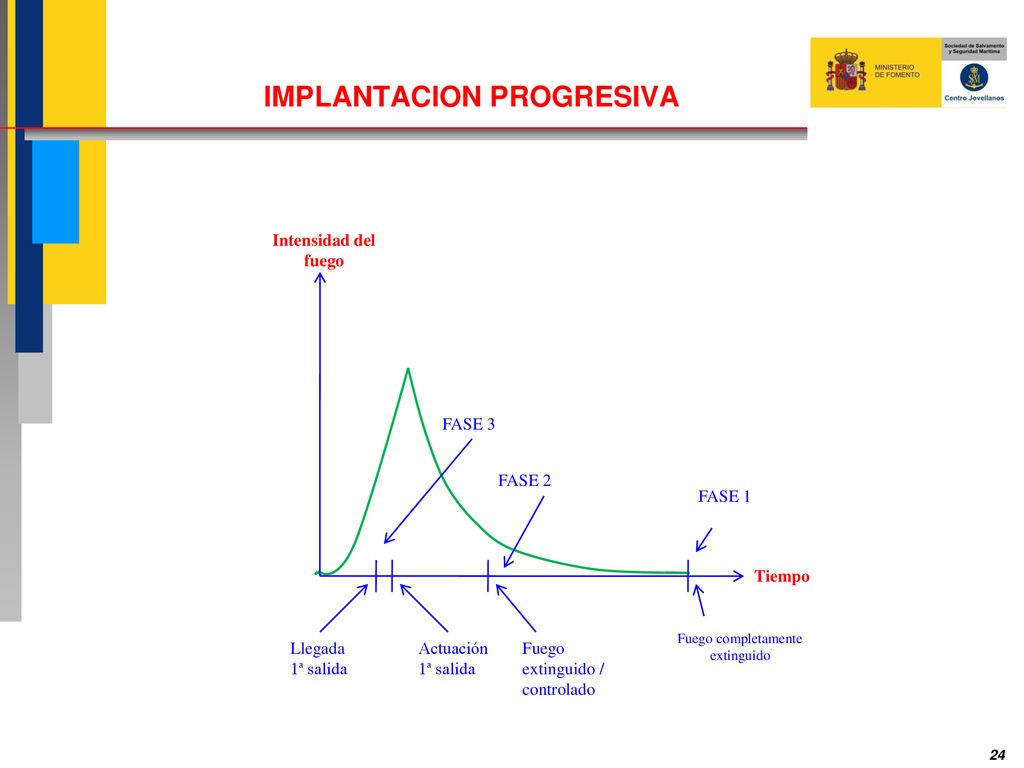

24 IMPLANTACION PROGRESIVA
FASE 3 FASE 2 FASE 1 Llegada 1ª salida Actuación 1ª salida Fuego extinguido / controlado Fuego completamente extinguido Tiempo Intensidad del fuego

25 CONSIDERACIONES OPERATIVAS
APLICABLE EN LA MAYORIA DE LAS SITUACIONES DE UN INCENDIO DEPENDERAN DE : LA DECISION DEL J.I. PROTOCOLO APLICACIÓN CONOCIDO POR TODAS LAS PARTES IMPLICADAS PERSONAL ENTRENADO ANTES DE APLICAR VPP, DEBEMOS CONOCER LA LOCALIZACION DEL FUEGO Y DONDE VAMOS A EFECTUAR LA ABERTURA DE SALIDA DE HUMOS

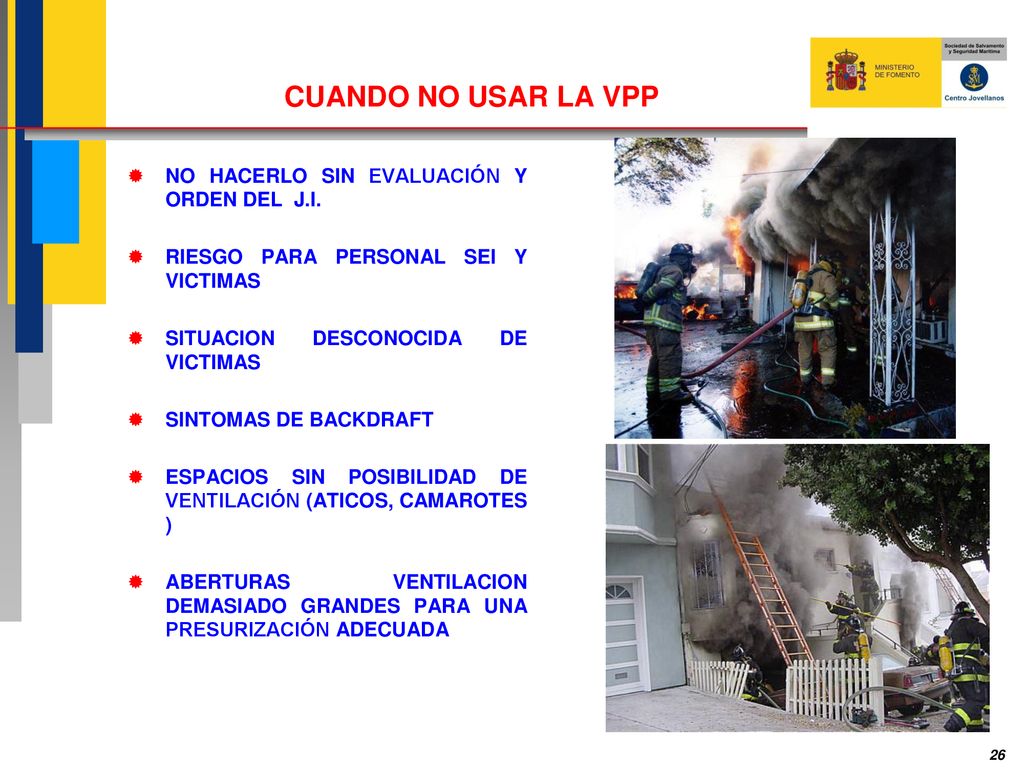

26 CUANDO NO USAR LA VPP NO HACERLO SIN EVALUACIÓN Y ORDEN DEL J.I.
RIESGO PARA PERSONAL SEI Y VICTIMAS SITUACION DESCONOCIDA DE VICTIMAS SINTOMAS DE BACKDRAFT ESPACIOS SIN POSIBILIDAD DE VENTILACIÓN (ATICOS, CAMAROTES ) ABERTURAS VENTILACION DEMASIADO GRANDES PARA UNA PRESURIZACIÓN ADECUADA

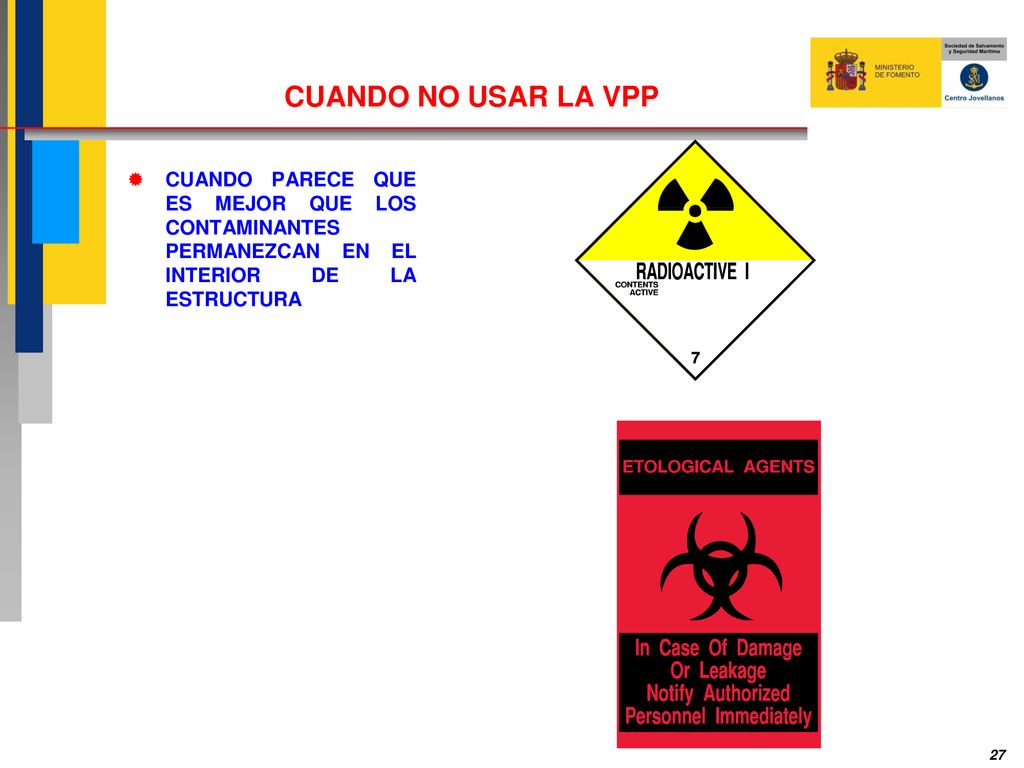

27 CUANDO NO USAR LA VPP CUANDO PARECE QUE ES MEJOR QUE LOS CONTAMINANTES PERMANEZCAN EN EL INTERIOR DE LA ESTRUCTURA

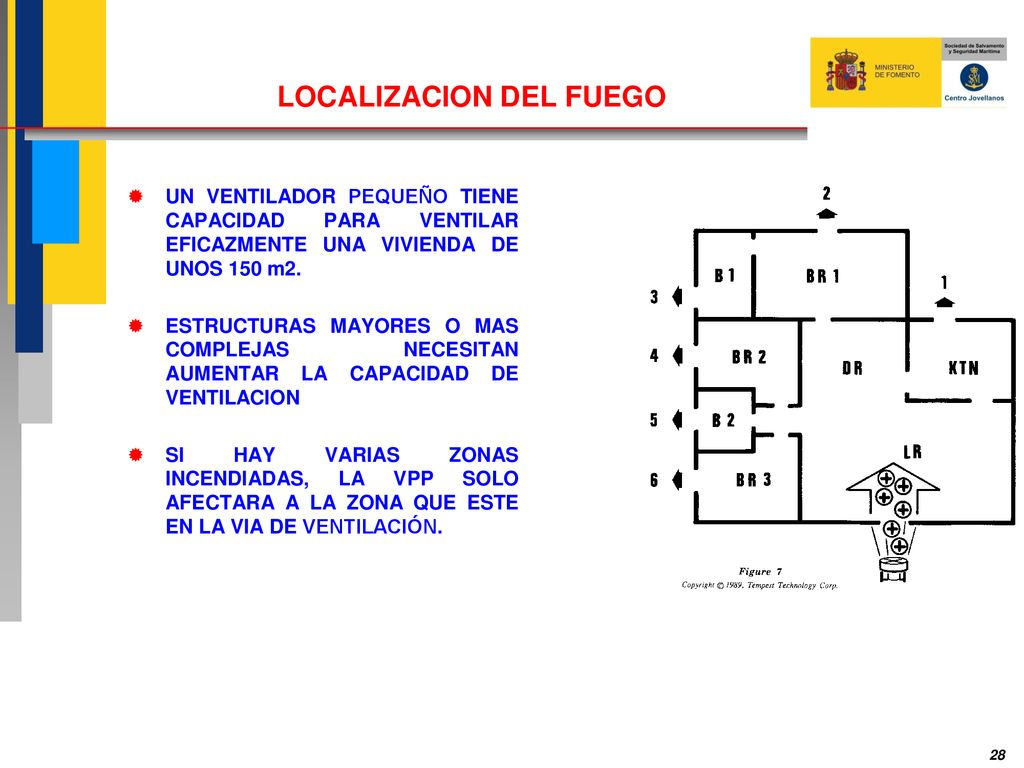

28 LOCALIZACION DEL FUEGO
UN VENTILADOR PEQUEÑO TIENE CAPACIDAD PARA VENTILAR EFICAZMENTE UNA VIVIENDA DE UNOS 150 m2. ESTRUCTURAS MAYORES O MAS COMPLEJAS NECESITAN AUMENTAR LA CAPACIDAD DE VENTILACION SI HAY VARIAS ZONAS INCENDIADAS, LA VPP SOLO AFECTARA A LA ZONA QUE ESTE EN LA VIA DE VENTILACIÓN.

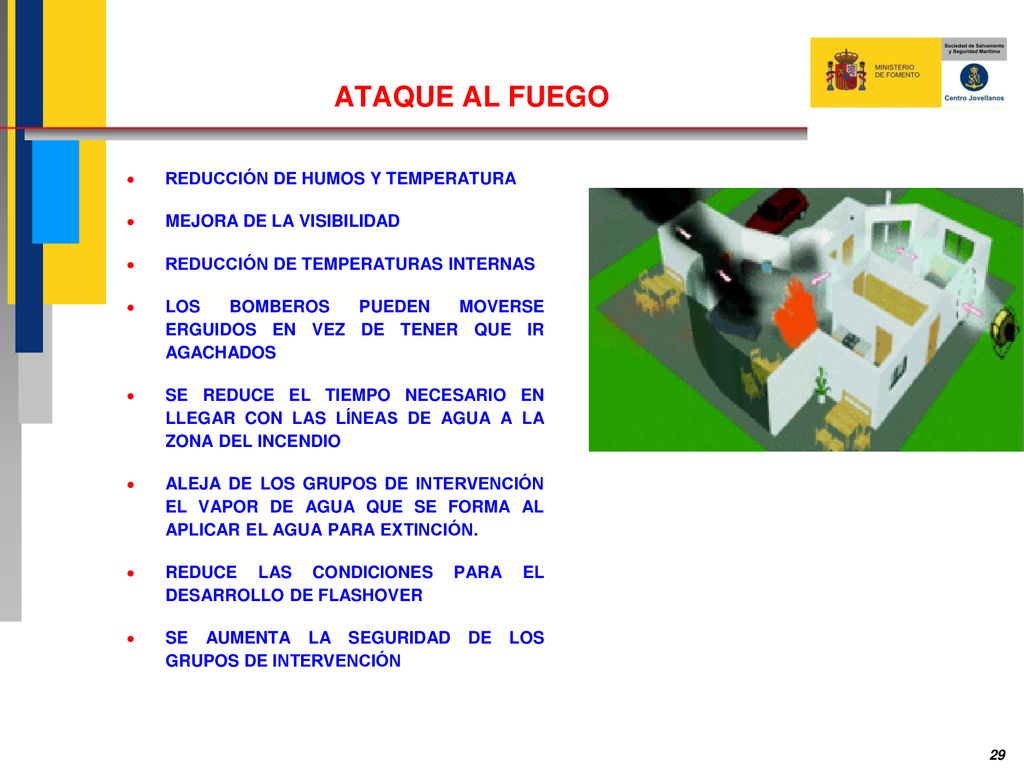

29 ATAQUE AL FUEGO REDUCCIÓN DE HUMOS Y TEMPERATURA
MEJORA DE LA VISIBILIDAD REDUCCIÓN DE TEMPERATURAS INTERNAS LOS BOMBEROS PUEDEN MOVERSE ERGUIDOS EN VEZ DE TENER QUE IR AGACHADOS SE REDUCE EL TIEMPO NECESARIO EN LLEGAR CON LAS LÍNEAS DE AGUA A LA ZONA DEL INCENDIO ALEJA DE LOS GRUPOS DE INTERVENCIÓN EL VAPOR DE AGUA QUE SE FORMA AL APLICAR EL AGUA PARA EXTINCIÓN. REDUCE LAS CONDICIONES PARA EL DESARROLLO DE FLASHOVER SE AUMENTA LA SEGURIDAD DE LOS GRUPOS DE INTERVENCIÓN

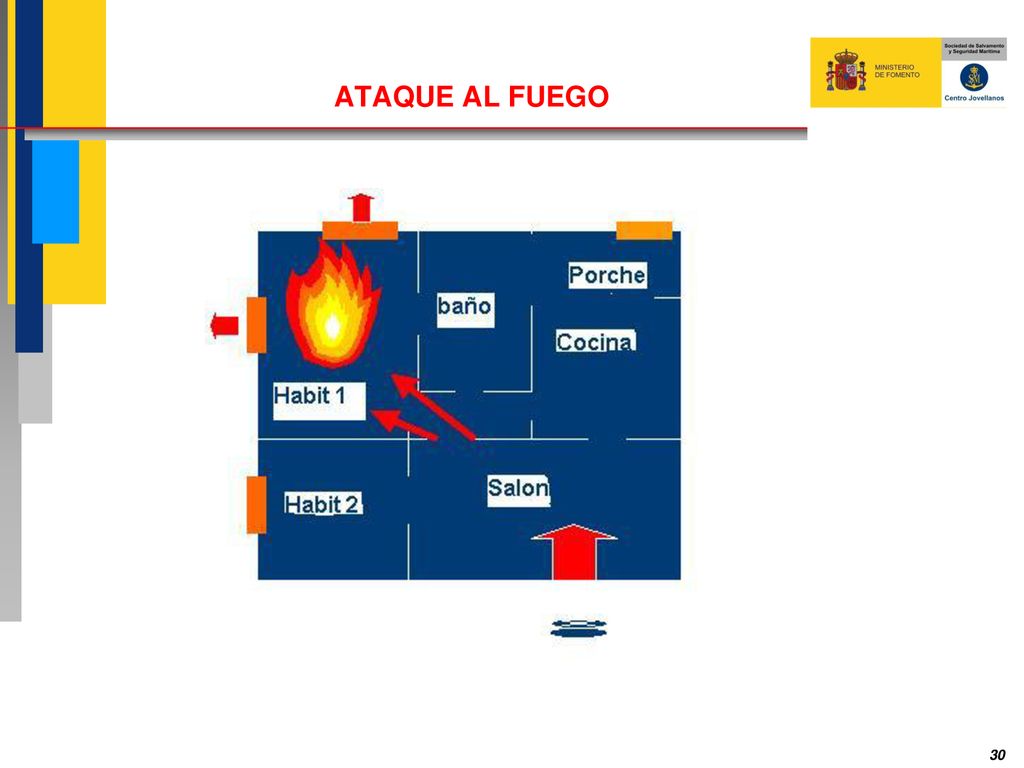

30 ATAQUE AL FUEGO

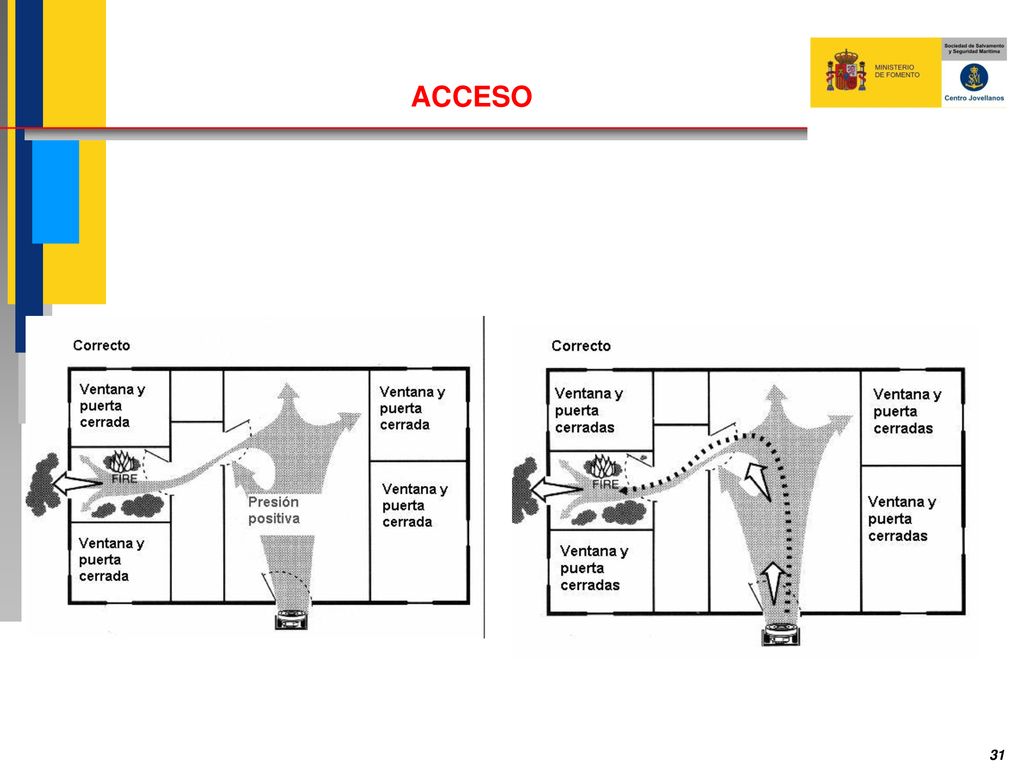

31 ACCESO

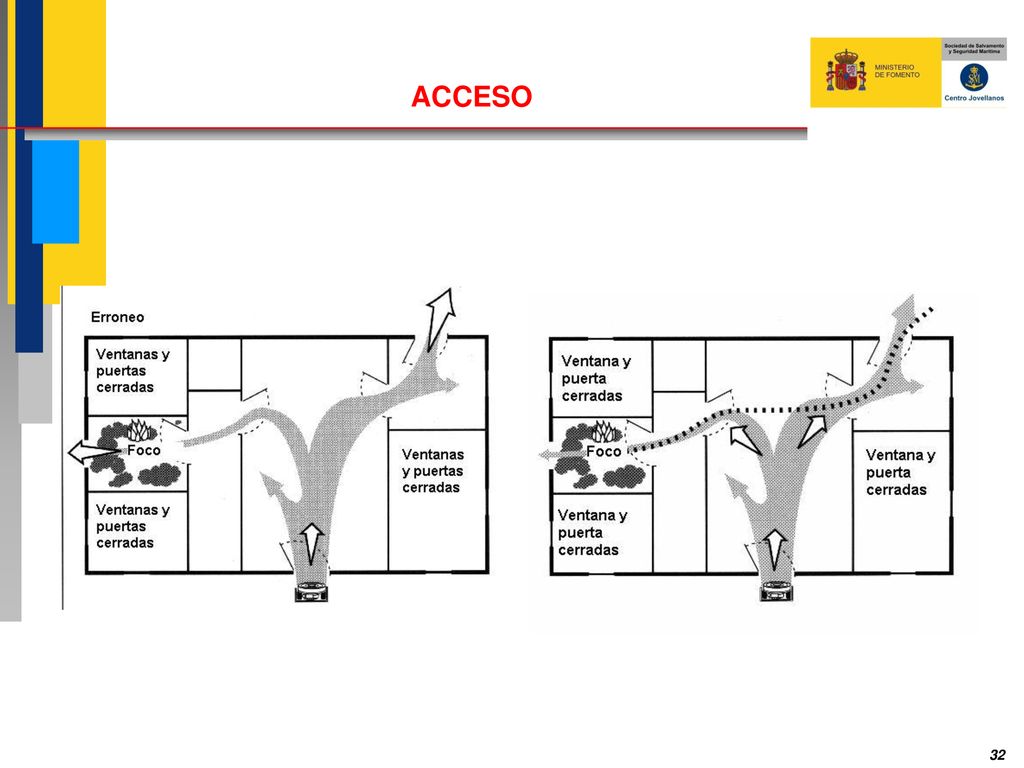

32 ACCESO

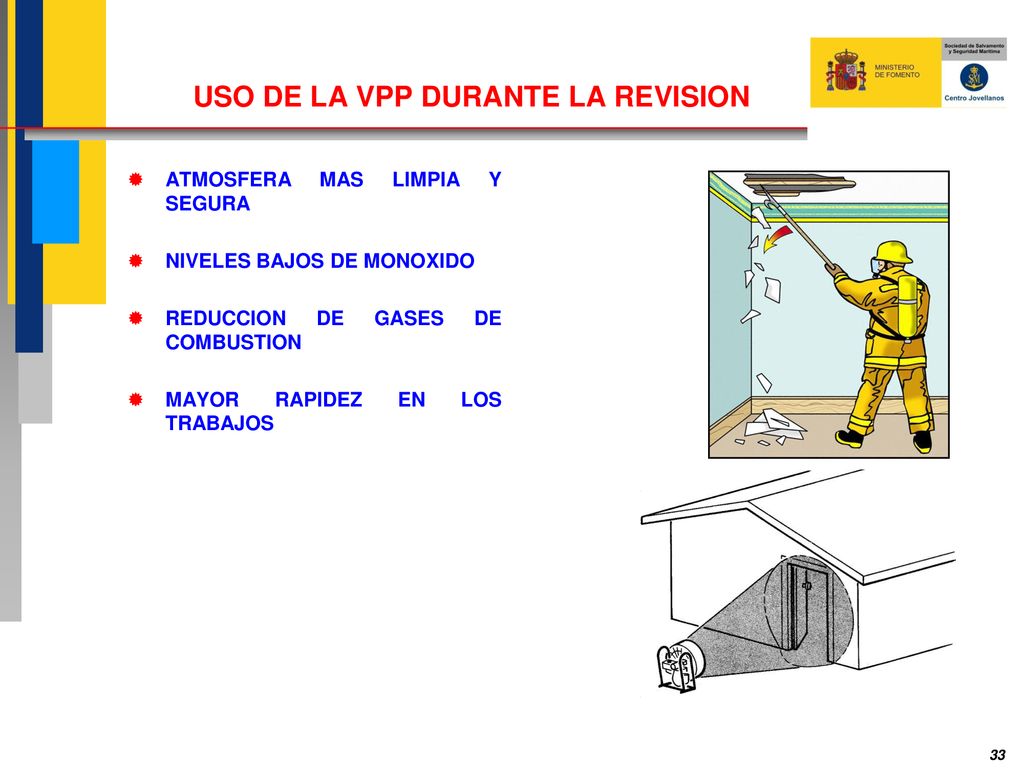

33 USO DE LA VPP DURANTE LA REVISION
ATMOSFERA MAS LIMPIA Y SEGURA NIVELES BAJOS DE MONOXIDO REDUCCION DE GASES DE COMBUSTION MAYOR RAPIDEZ EN LOS TRABAJOS

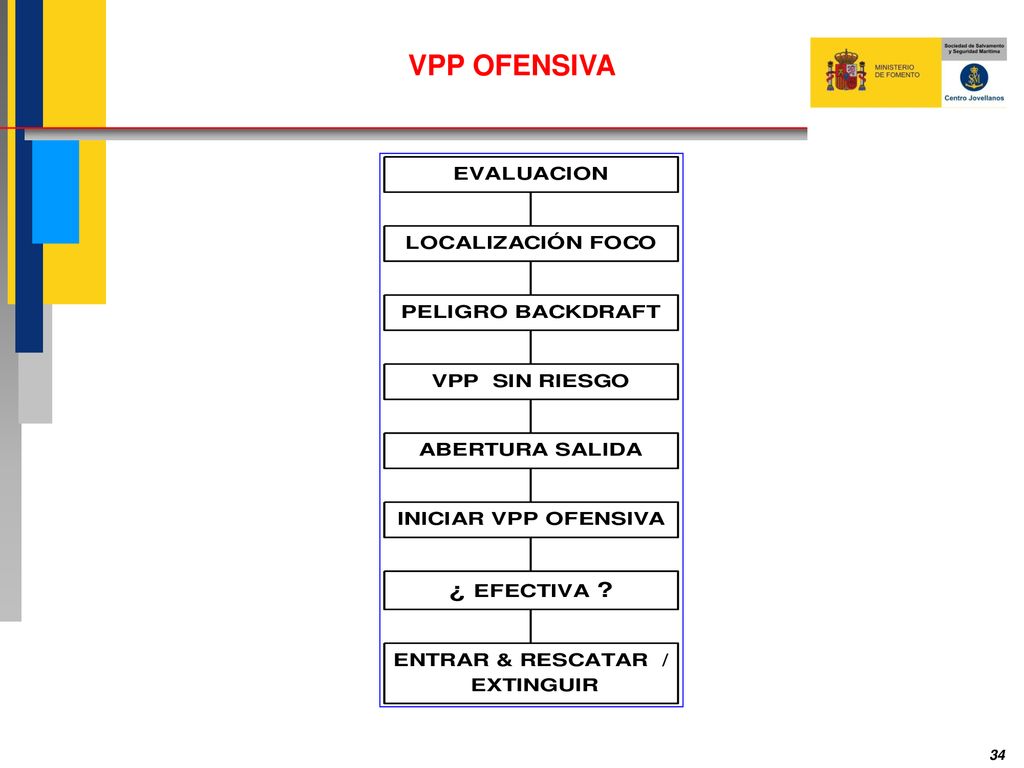

34 VPP OFENSIVA

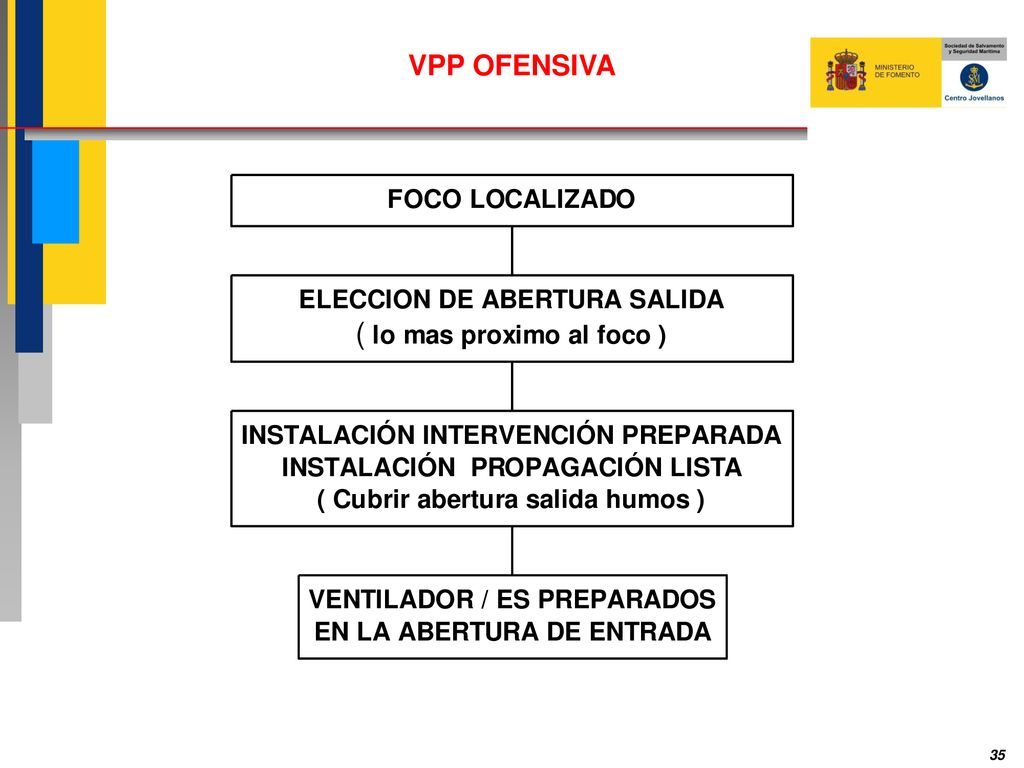

35 VPP OFENSIVA
