Ejercicios sobre campo
Tema: Ejercicios sobre campo magnético y Fuerza de Lorentz.
2
2) A continuación se presentan varias situaciones de cargas en movimiento. Represente en cada caso la fuerza que actúa sobre la carga. Fm x x x x x x x b) a) - v + v Fm
3
c) d) - f) . . . . . . . e) . . . . . . . - v Fm Fm v Fm Fm + v v
x x x x x x x x x x x x x x v Fm - Fm v + f) e) - Fm Fm + v v
4
1)Una partícula de 4,8. 10-10 kg con una carga de 1,6
1)Una partícula de 4, kg con una carga de 1, C, se mueve de acuerdo a la trayectoria representada en la figura, con una velocidad de 10 m/s en dirección perpendicular a las líneas de inducción magnética de un campo magnético uniforme cuya inducción es de 1,0 T.
5
a) Represente en la figura la fuerza magnética que actúa sobre la partícula.
x x x x x x x x x v + Fm b) Determine el radio de la circunferencia que describe la partícula dentro del campo.
6

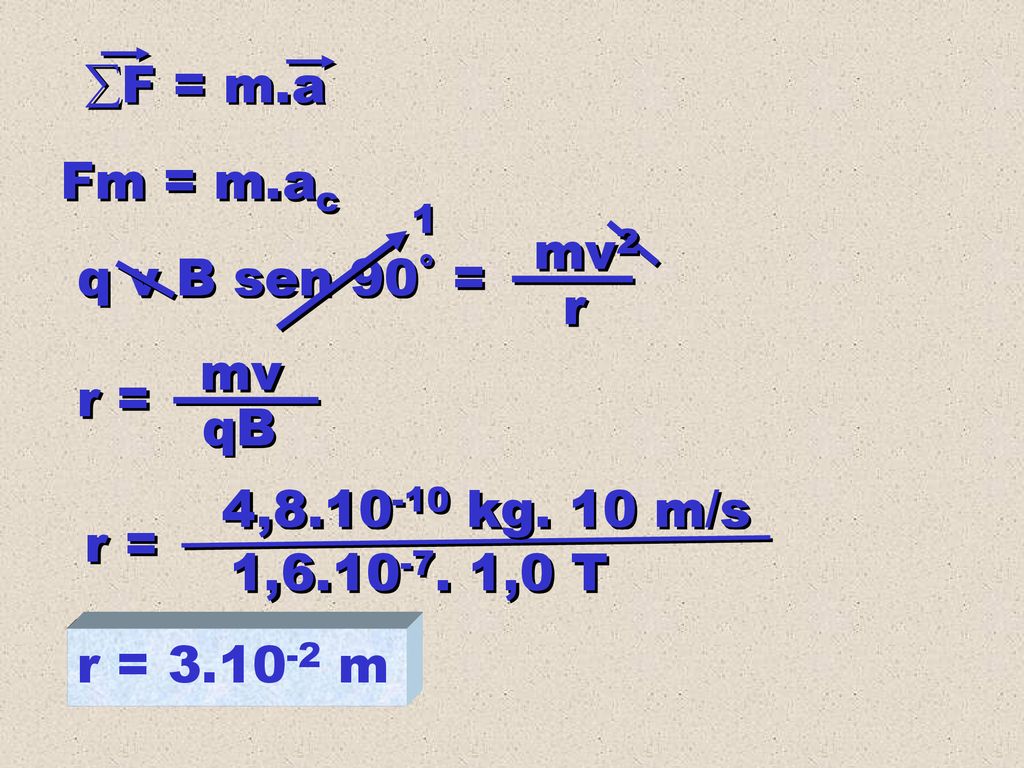

F = m.a Fm = m.ac mv2 q v B sen 90˚ = r mv r = qB
1 mv2 q v B sen 90˚ = r mv r = qB 4, kg. 10 m/s r = 1, ,0 T r = m
7
x x x x x x x x x v + Fm c) ¿Se desviará dicha partícula si esta entra paralela al campo de la figura? Explique.
8
La figura muestra una partícula cargada que se mueve a una velocidad de 5m/s dentro de un campo magnético de inducción 3T, sí el valor de la fuerza magnética que actúa es de 6.10–4 N. Determine el valor de la carga y diga su signo.
9

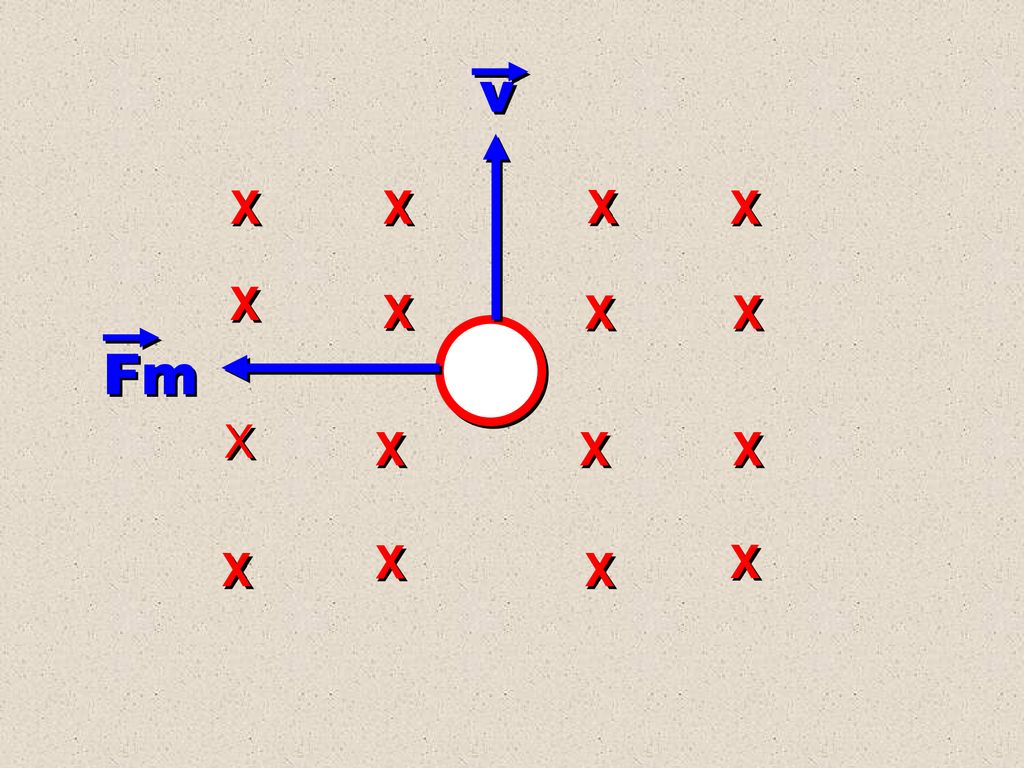

v X X X X X X X X Fm X X X X X X X X
10
Fm = q v B sen Fm q = v B 6.10–4 N q = 5m/s.3T q = 4.10–5 C
11
v X X X X X X X X + Fm X X X X X X X X
13
Una partícula cargada con un valor de 9
Una partícula cargada con un valor de 9.10–6 C se mueve con una velocidad de 6 m/s dentro de un campo magnético uniforme de inducción B, y perpendicular a este. a) Determina el valor de la inducción magnética conociendo que sobre la partícula actúa una fuerza magnética de 2.10 – 4 N.
14

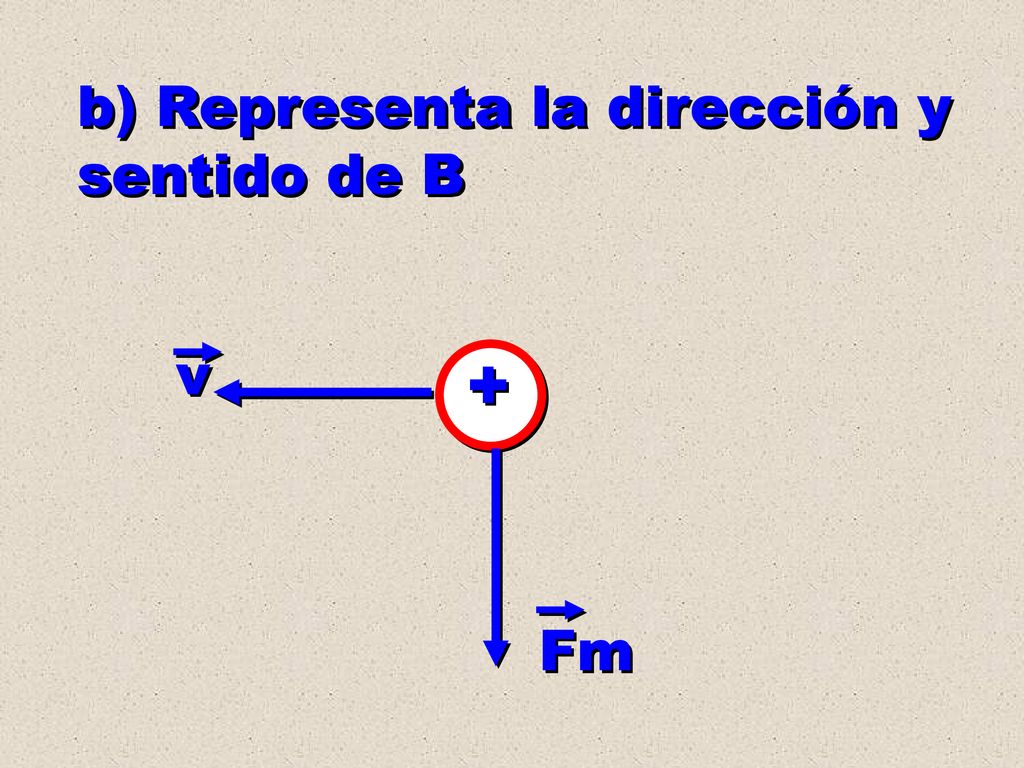

b) Representa la dirección y sentido de B
v + Fm
