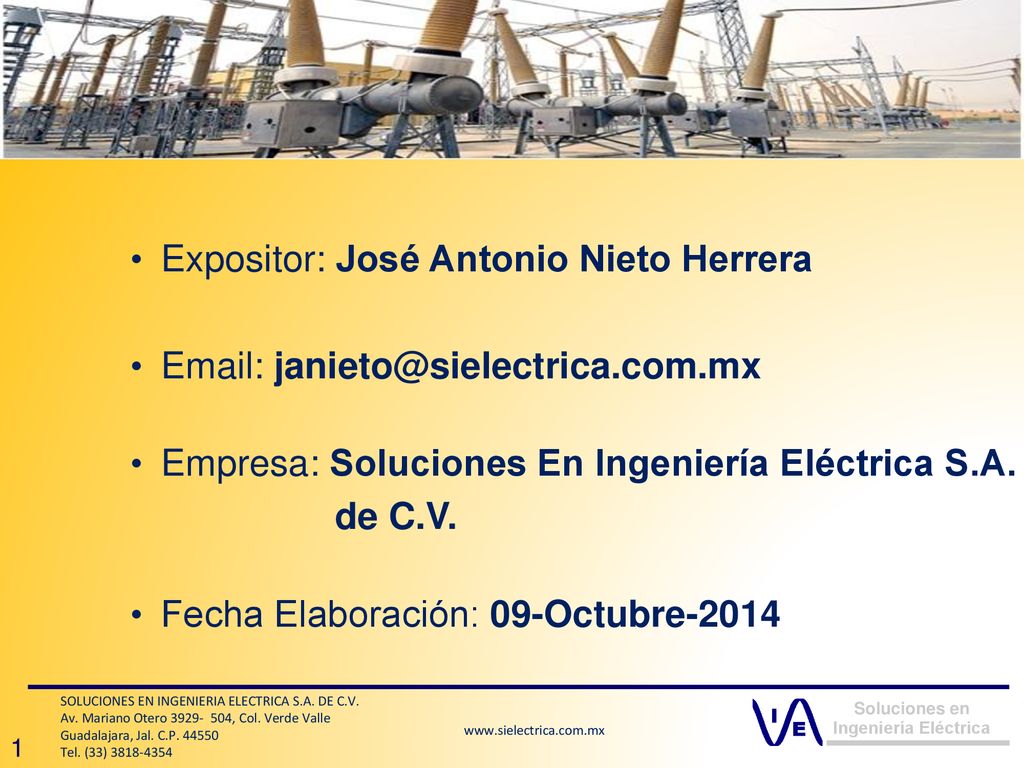

1 Expositor: José Antonio Nieto Herrera
Empresa: Soluciones En Ingeniería Eléctrica S.A. de C.V. Fecha Elaboración: 09-Octubre-2014 SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 1

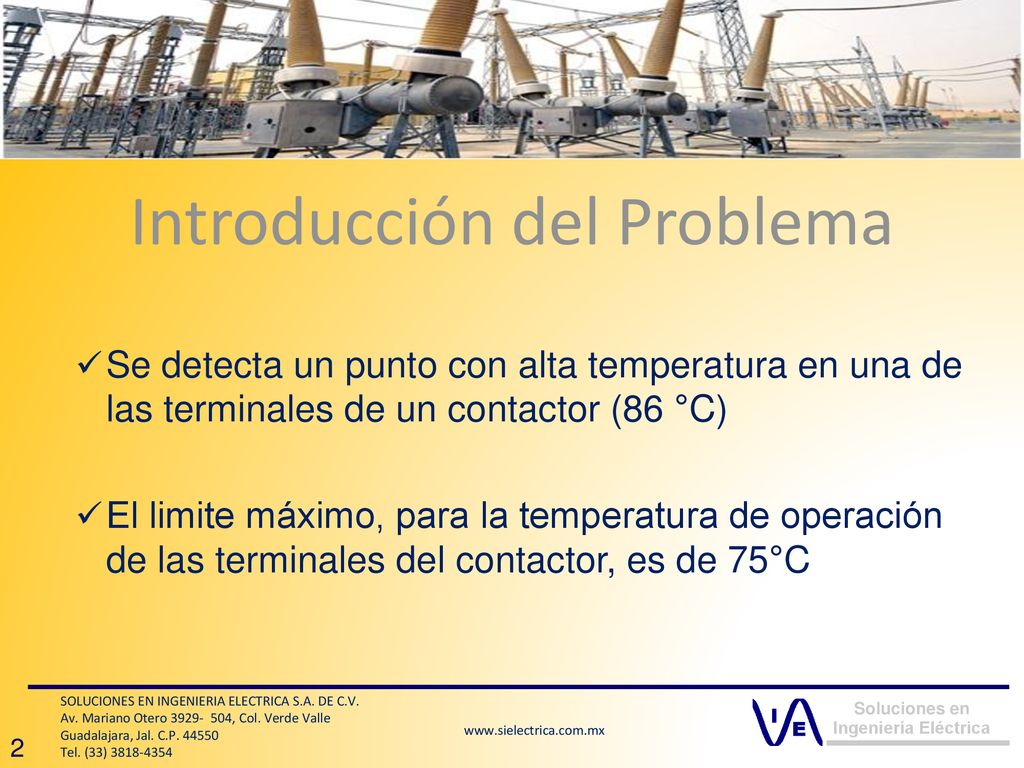

2 Introducción del Problema
Se detecta un punto con alta temperatura en una de las terminales de un contactor (86 °C) El limite máximo, para la temperatura de operación de las terminales del contactor, es de 75°C SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 2

3 Metodología Se hacen los ajustes de emisividad y temperatura reflejada y se procede a la toma de imágenes. La imagen se capturo el día 17/03/2011 La toma de las imágenes se realizó con el compresor en operación Para la captura dela imagen se utilizó una cámara termográfica Flir T400 SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 3

4 Imágenes 4 Soluciones en Ingeniería Eléctrica
SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 4

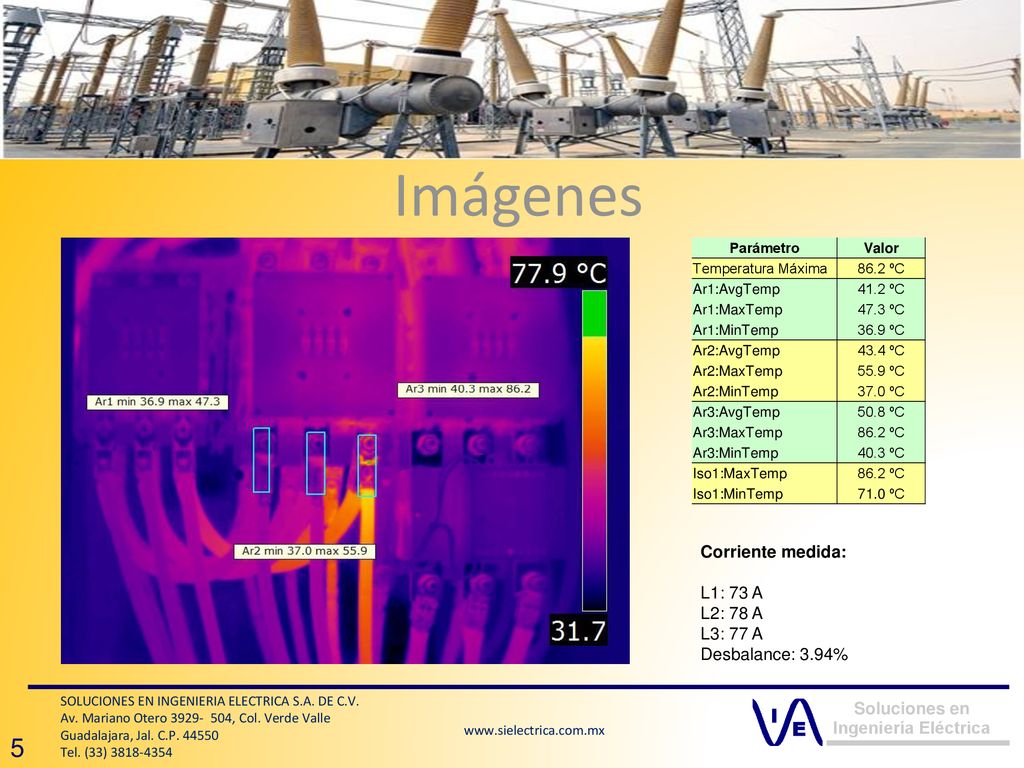

5 Imágenes 5 Corriente medida: L1: 73 A L2: 78 A L3: 77 A
Parámetro Valor Temperatura Máxima 86.2 ºC Ar1:AvgTemp 41.2 ºC Ar1:MaxTemp 47.3 ºC Ar1:MinTemp 36.9 ºC Ar2:AvgTemp 43.4 ºC Ar2:MaxTemp 55.9 ºC Ar2:MinTemp 37.0 ºC Ar3:AvgTemp 50.8 ºC Ar3:MaxTemp Ar3:MinTemp 40.3 ºC Iso1:MaxTemp Iso1:MinTemp 71.0 ºC Corriente medida: L1: 73 A L2: 78 A L3: 77 A Desbalance: 3.94% SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 5

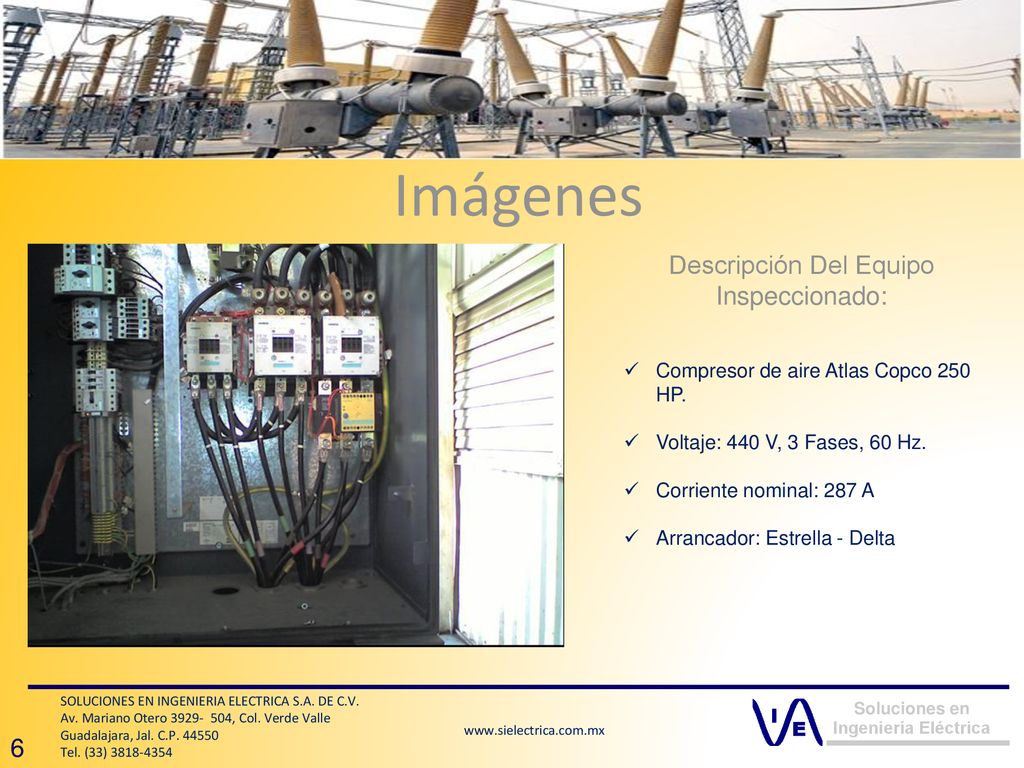

6 Descripción Del Equipo Inspeccionado:
Imágenes Descripción Del Equipo Inspeccionado: Compresor de aire Atlas Copco 250 HP. Voltaje: 440 V, 3 Fases, 60 Hz. Corriente nominal: 287 A Arrancador: Estrella - Delta SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 6

7 Interpretación De Imagen Y Datos
Utilizamos la herramienta isoterma para localizar el punto con la temperatura más alta, que es de 86.2 °C. Esta se presenta en la línea 3. Con la herramienta de área se determinaron las temperaturas máximas, mínimas y promedio de las conexiones de las tres fases, donde se observa que existe una marcada diferencia de más de 30°C entre la línea 3 y la 1 y 2. Al realizar las mediciones de corriente observamos que están dentro de lo normal y el desbalance entre fases es también normal. Por lo tanto consideramos que existe un conexión floja. Se verifica por medio de un amperímetro de gancho que los valores de corriente se mantengan dentro de lo indicado en placa. SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 7

8 Interpretación De Imagen Y Datos
El valor de corriente medido es adecuado y similar en las tres fases, por lo que se descarta sobrecarga o desbalance. La baja emisividad de las partes metálicas (tornillos y terminales), provoca que el valor de temperatura mostrado sea inferior a la temperatura real, en esos puntos. El aislamiento del cable así como los intersticios entre los hilos del cable nos dan una mejor aproximación a la temperatura real. Desafortunadamente no contamos con imágenes durante y posteriores a la reparación. La verificación de la solución del problema la llevo a cabo directamente nuestro cliente. SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 8

9 Relación Costo Beneficio
Consecuencias De No Atender El Problema Detectado Falla catastrófica en arrancador de compresor. Salida de operación de compresor por al menos 1 día. Paro de planta. Movilización de personal para suministrar aire de planta 2 y reiniciar actividades. Beneficios Del Diagnóstico Preventivo Se pudo programar la reparación en una fecha que no afecto la producción. Se evitó que el contactor se dañara. Se ahorraron los recursos económicos, materiales y humanos necesarios para restablecer una falla de esta magnitud. SOLUCIONES EN INGENIERIA ELECTRICA S.A. DE C.V. Av. Mariano Otero , Col. Verde Valle Guadalajara, Jal. C.P Tel. (33) Soluciones en Ingeniería Eléctrica 9
