1 AEROCONDENSADORES

2 CAPÍTULO I  Fundamentos teóricos.  De donde proviene.  Estructura.  Partes y funcionamiento.

3 1.1. CENTRALES DE GENERACIÓN ELECTRICA:

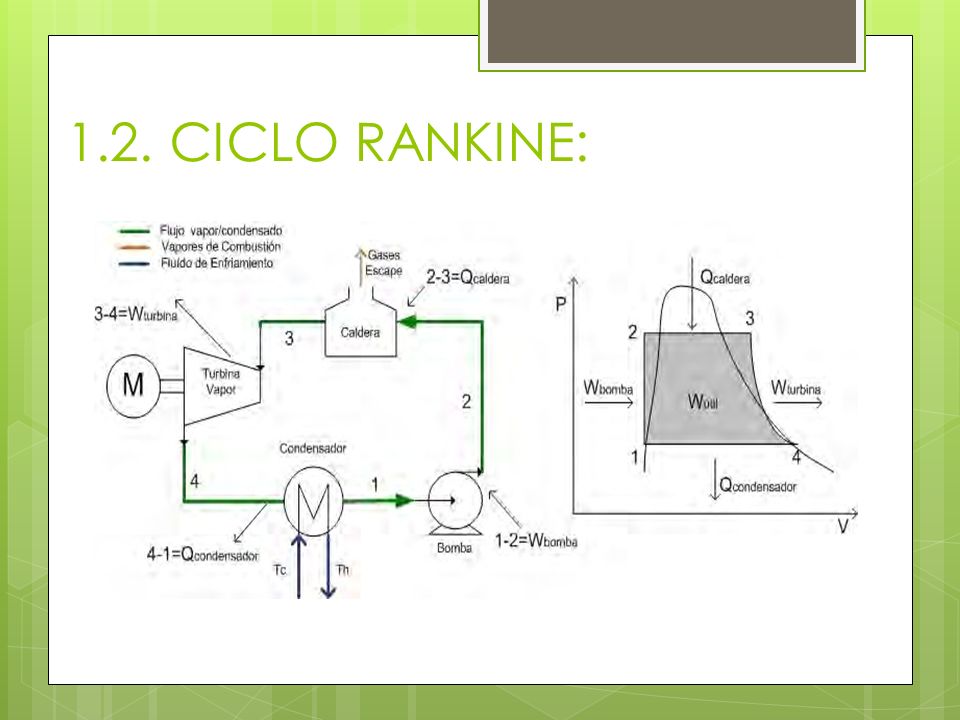

4 1.2. CICLO RANKINE:

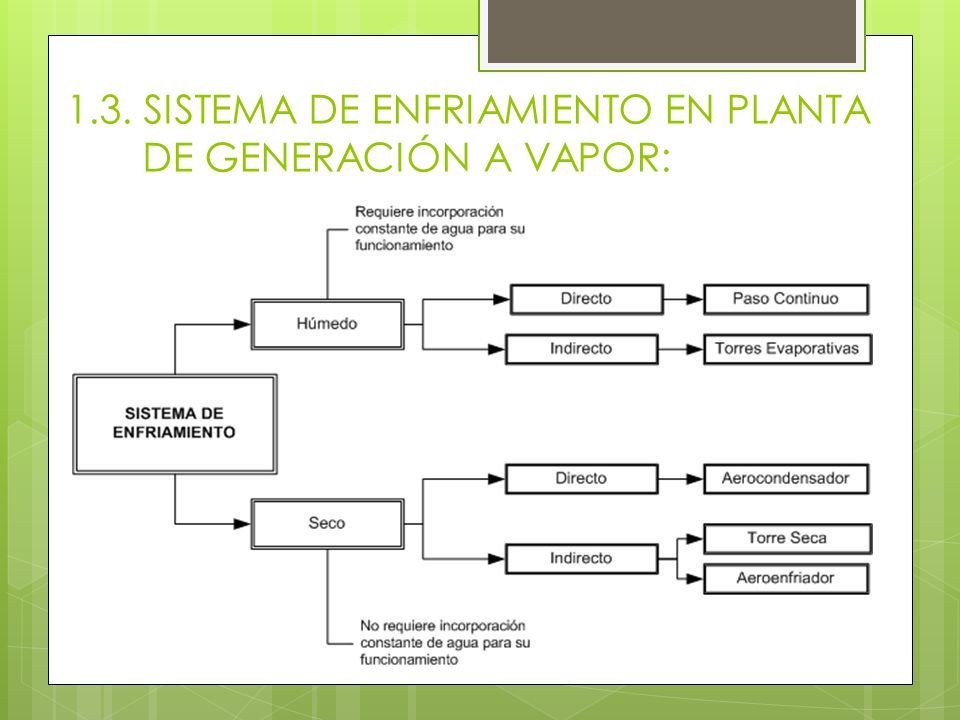

5 1.3. SISTEMA DE ENFRIAMIENTO EN PLANTA DE GENERACIÓN A VAPOR:

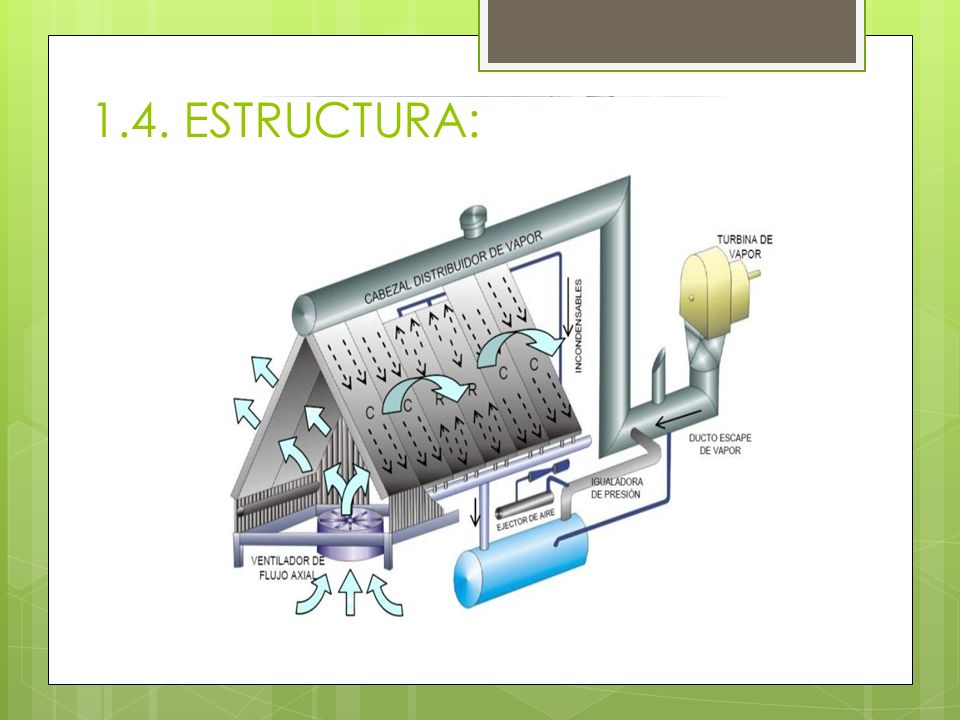

6 1.4. ESTRUCTURA:

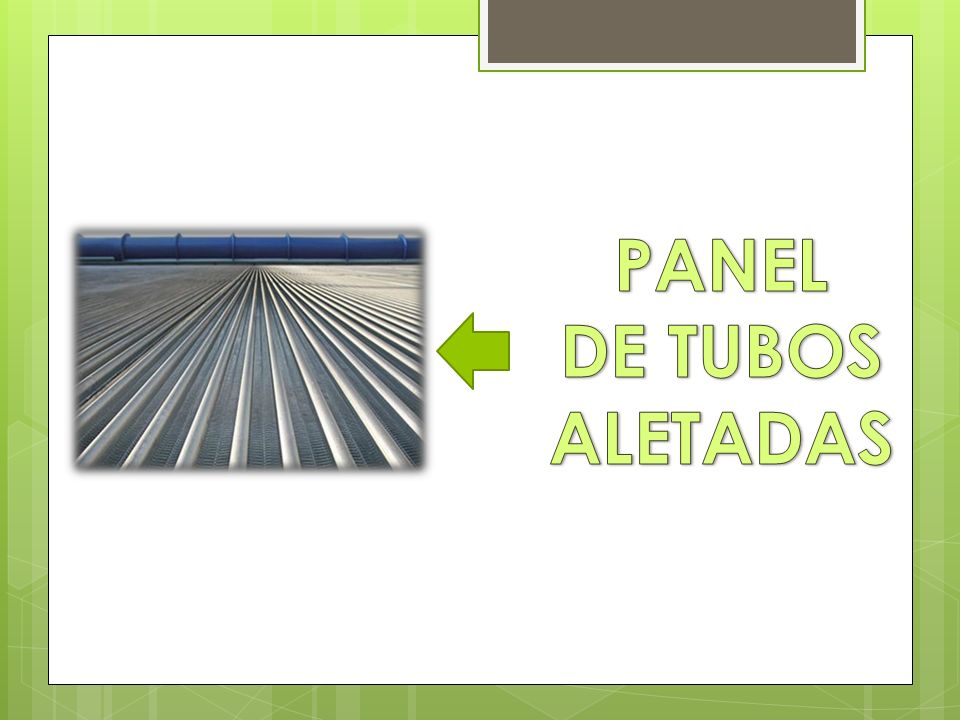

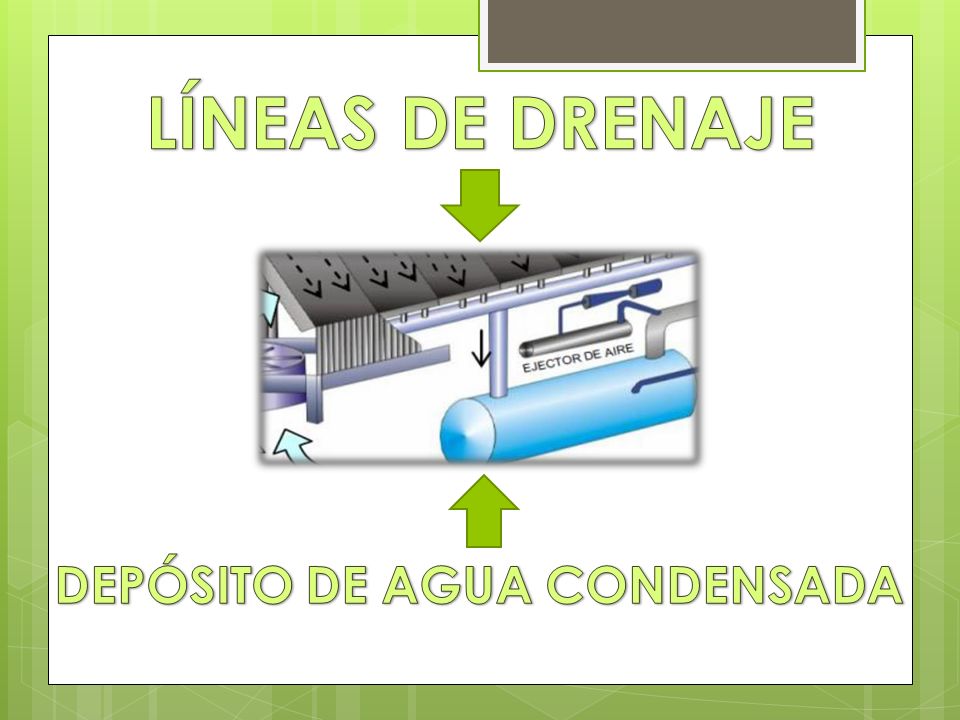

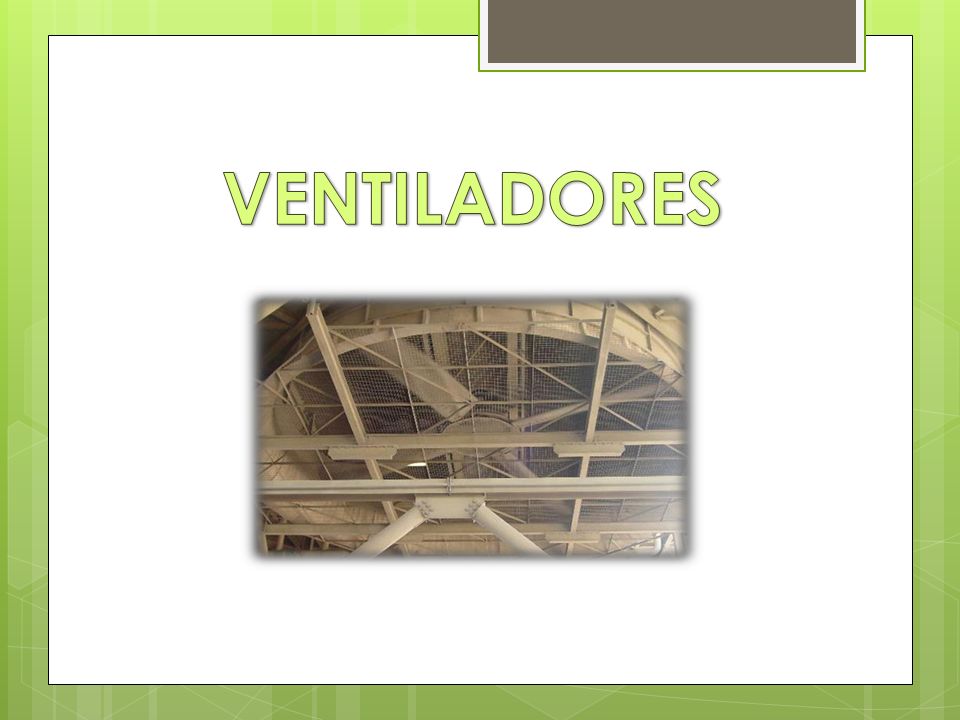

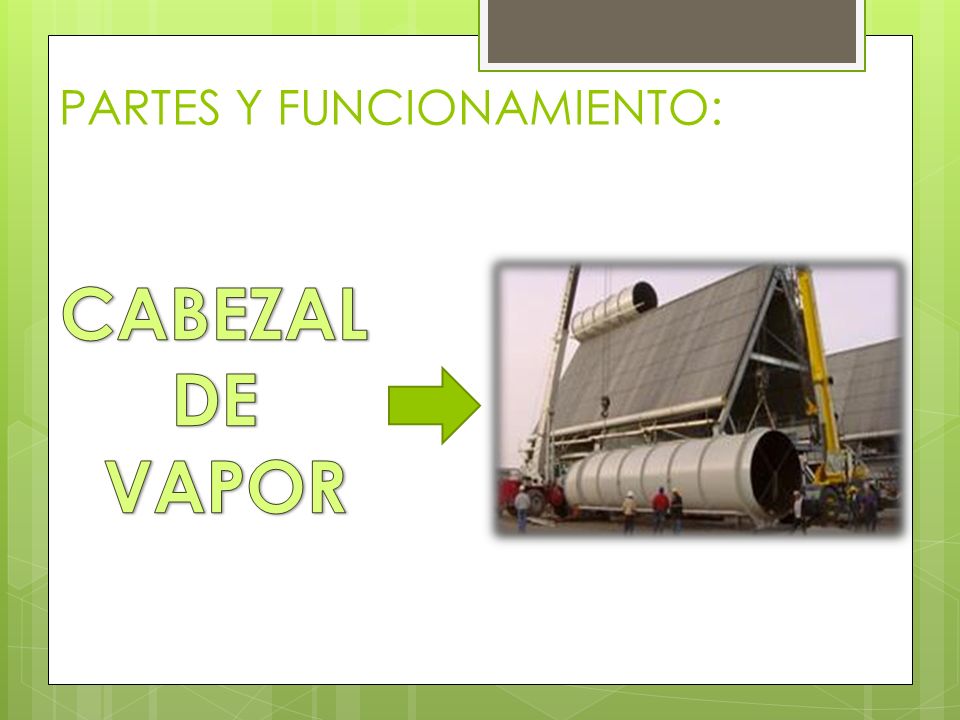

7 PARTES Y FUNCIONAMIENTO:

8

9

10

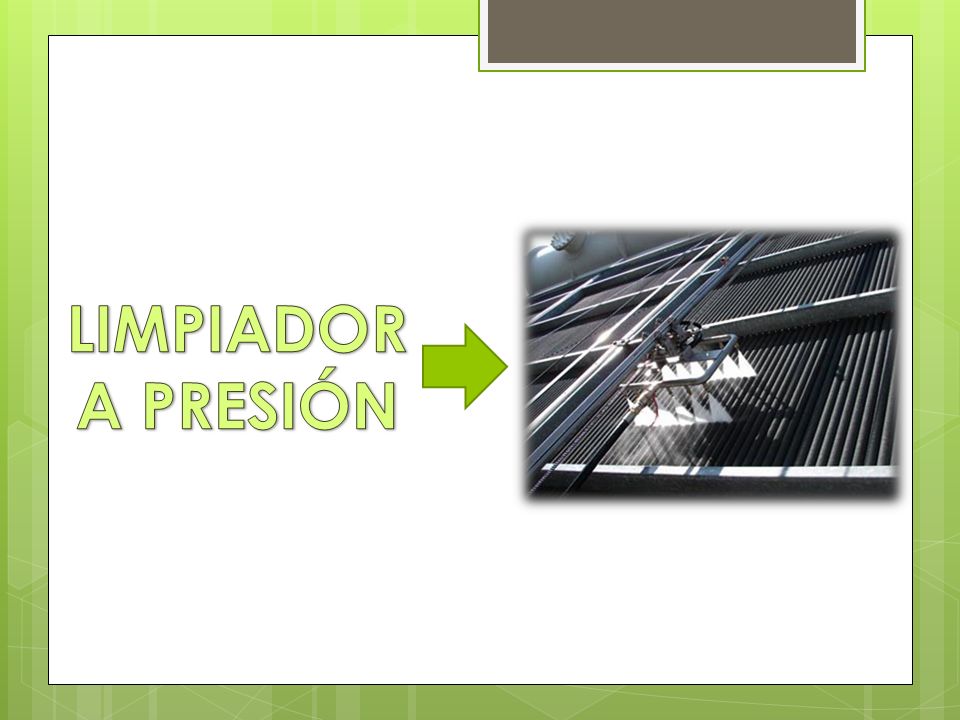

11

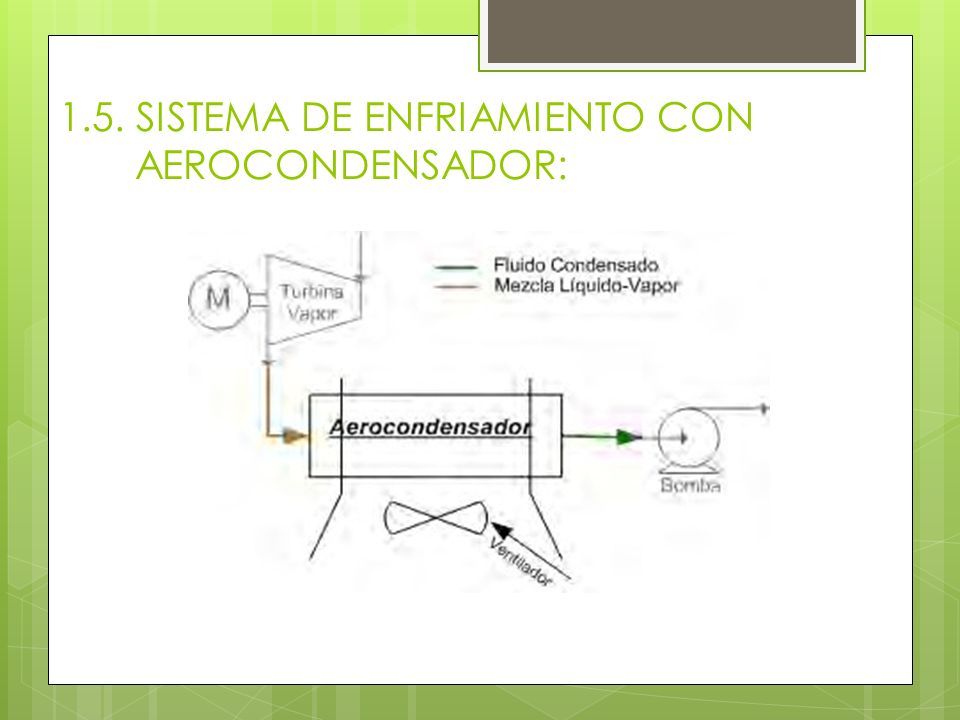

12 1.5. SISTEMA DE ENFRIAMIENTO CON AEROCONDENSADOR:

13 CAPÍTULO II  Principio de operación.  Parámetros de diseño.  Ventajas / desventajas.  Cálculos.

14 2.1. PRINCIPIOS DE OPERACIÓN:

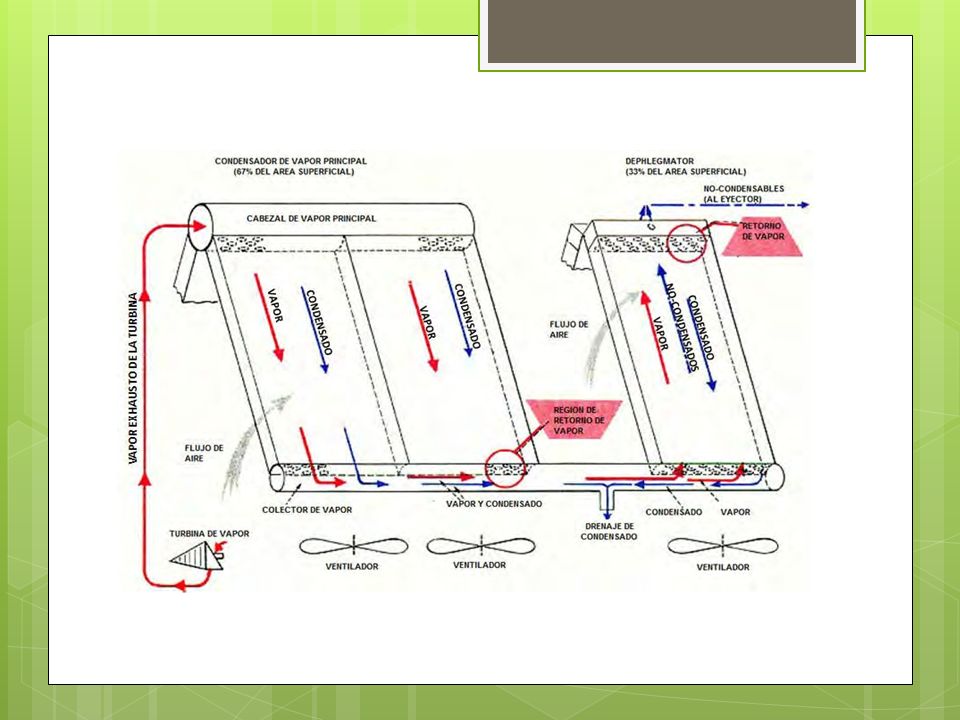

15

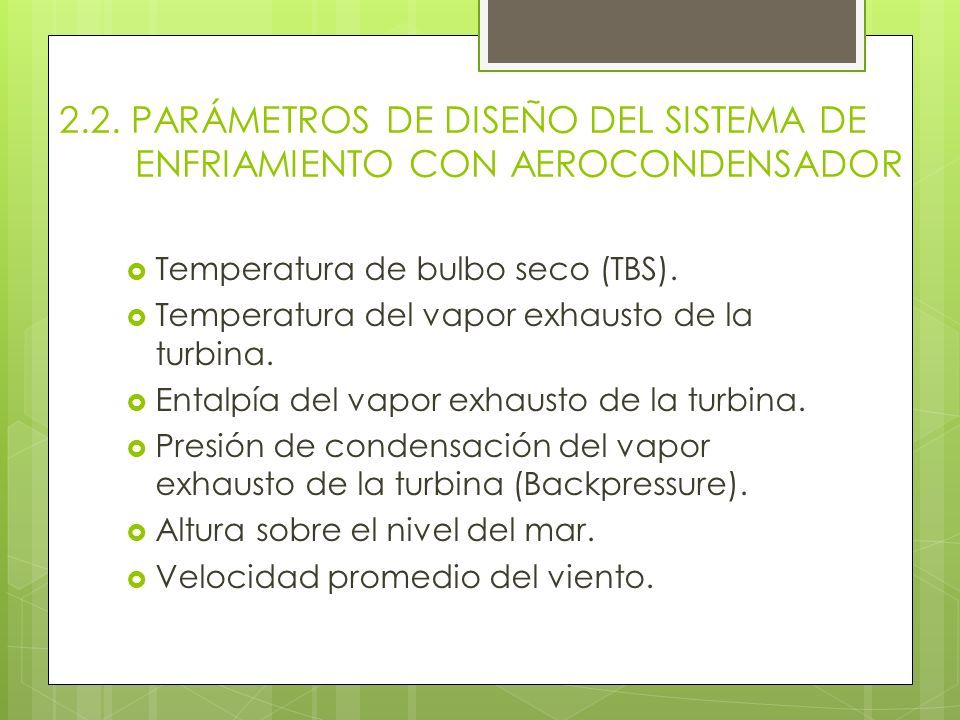

16 2.2. PARÁMETROS DE DISEÑO DEL SISTEMA DE ENFRIAMIENTO CON AEROCONDENSADOR  Temperatura de bulbo seco (TBS).  Temperatura del vapor exhausto de la turbina.  Entalpía del vapor exhausto de la turbina.  Presión de condensación del vapor exhausto de la turbina (Backpressure).  Altura sobre el nivel del mar.  Velocidad promedio del viento.

17 2.3. VENTAJAS Y DESVENTAJAS: VENTAJASDESVENTAJAS -Disponibilidad del aire sin costo de tratamiento. -El aire es poco corrosivo de tal forma que los sistemas necesitan menos mantenimiento -El aire posee bajo calor específico y presenta una fuerte dependencia con la temperatura de bulbo seco y el aire comúnmente no puede enfriar un fluido baja temperatura. -Requiere de grandes superficies de transferencia de calor porque el aire posee bajos coeficientes de película y calos especifico.

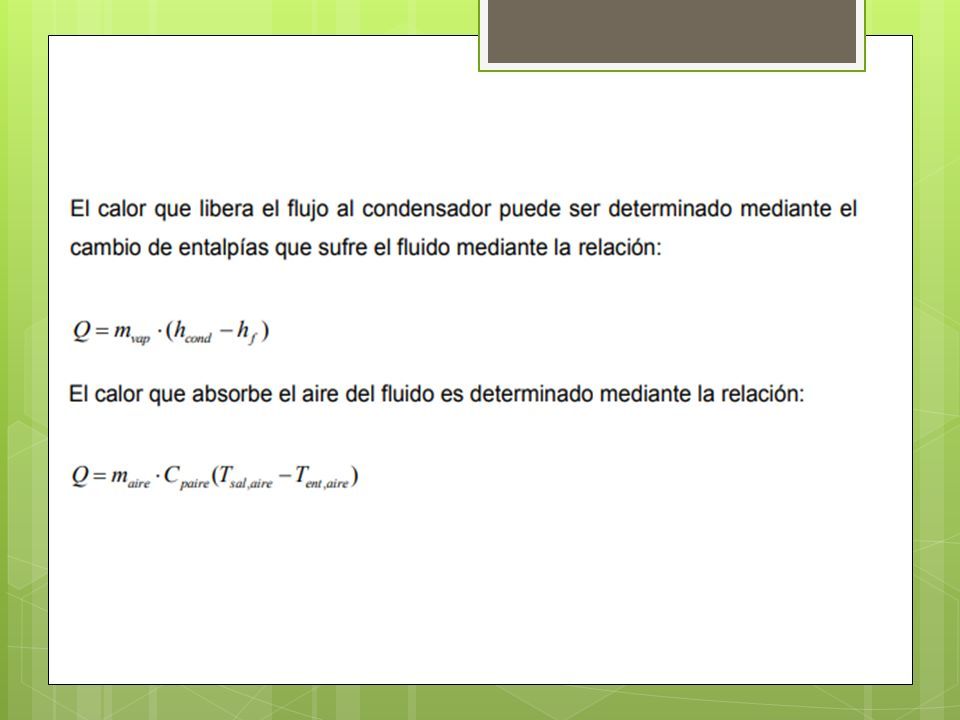

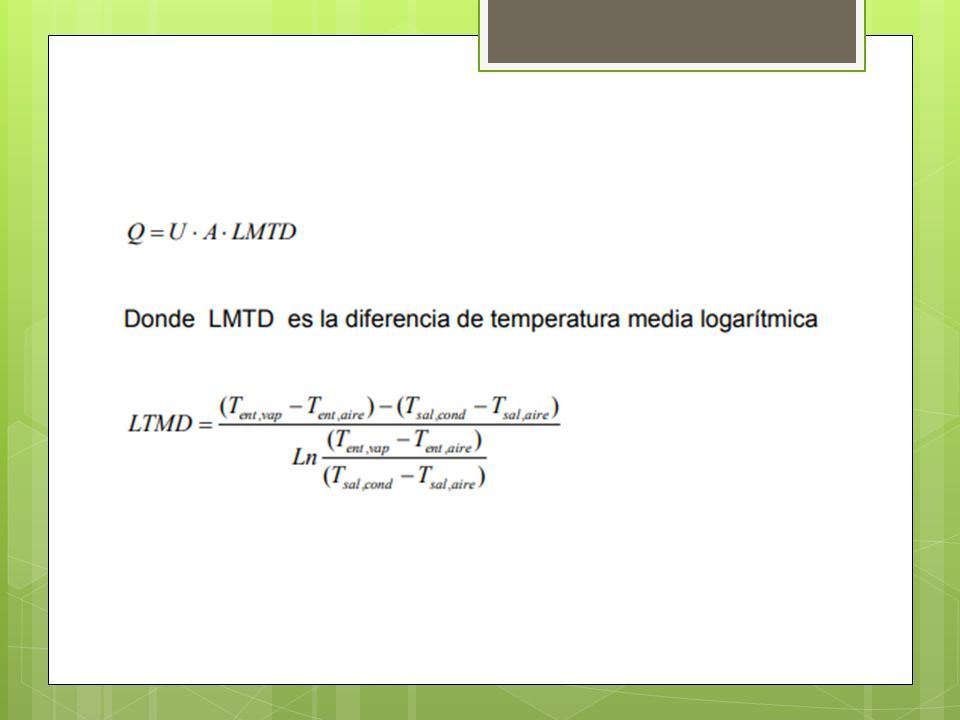

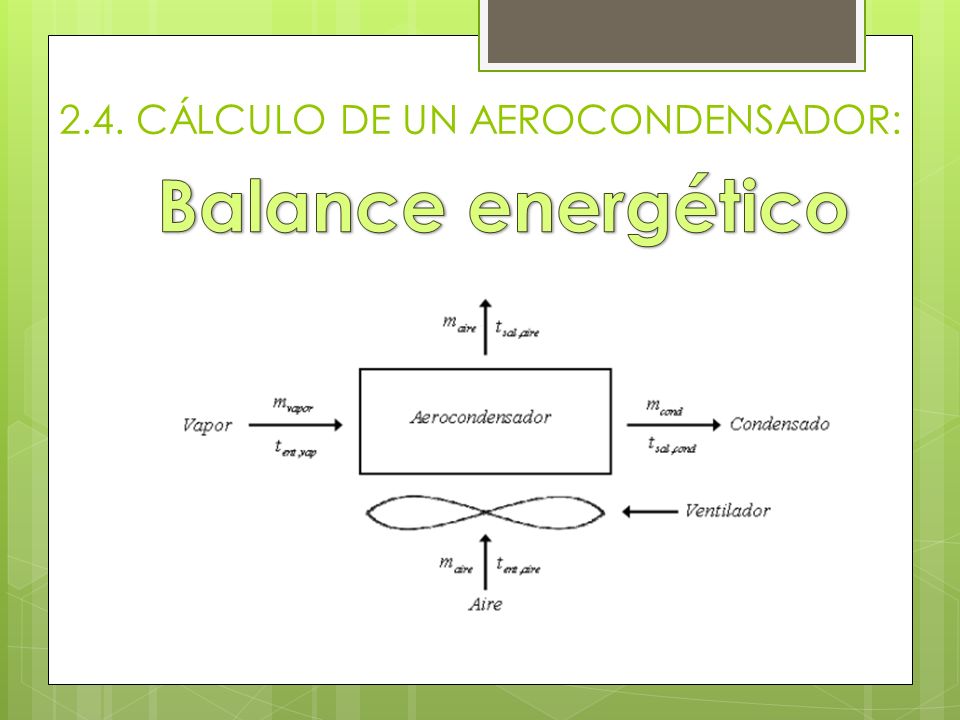

18 2.4. CÁLCULO DE UN AEROCONDENSADOR:

19

20

21 CAPÍTULO III  Ejemplo.  Descripción.  Instrumentación.  Funcionamiento.

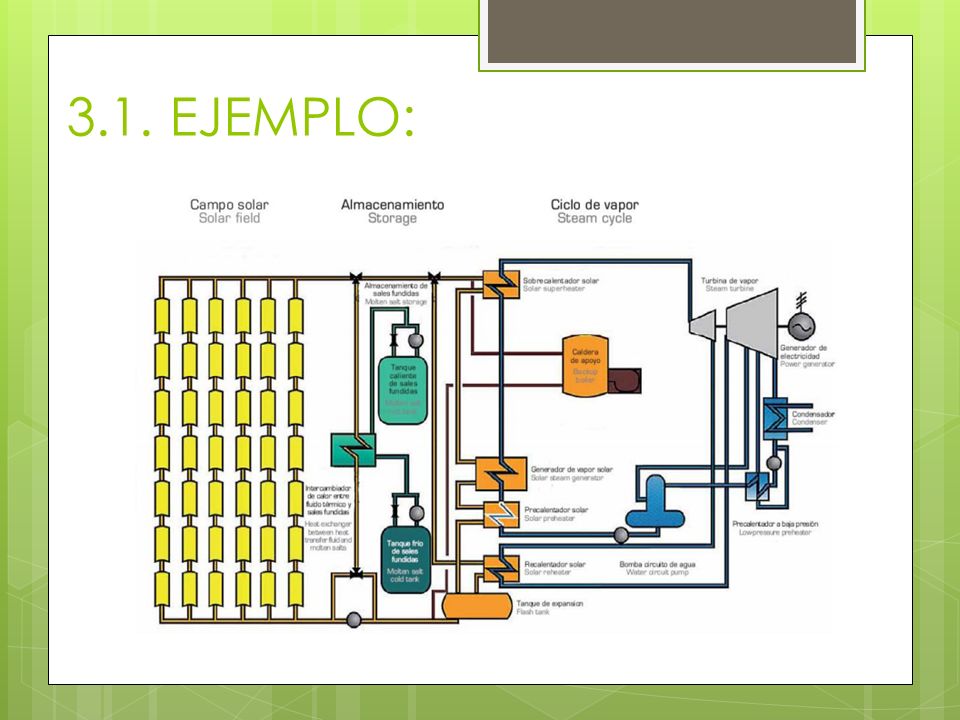

22 3.1. EJEMPLO:

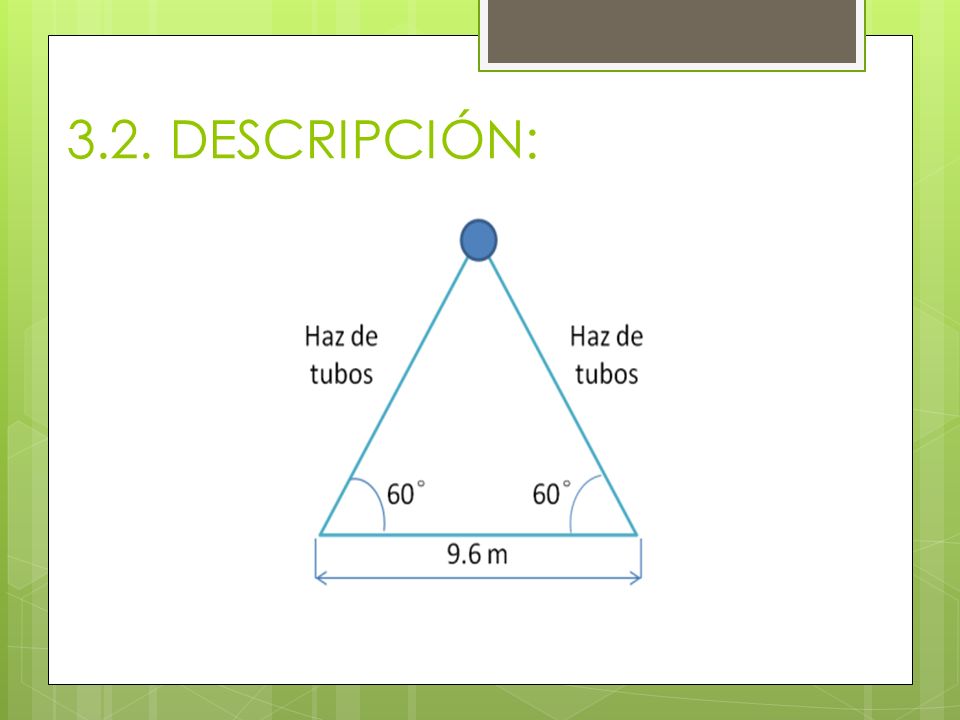

23 3.2. DESCRIPCIÓN:

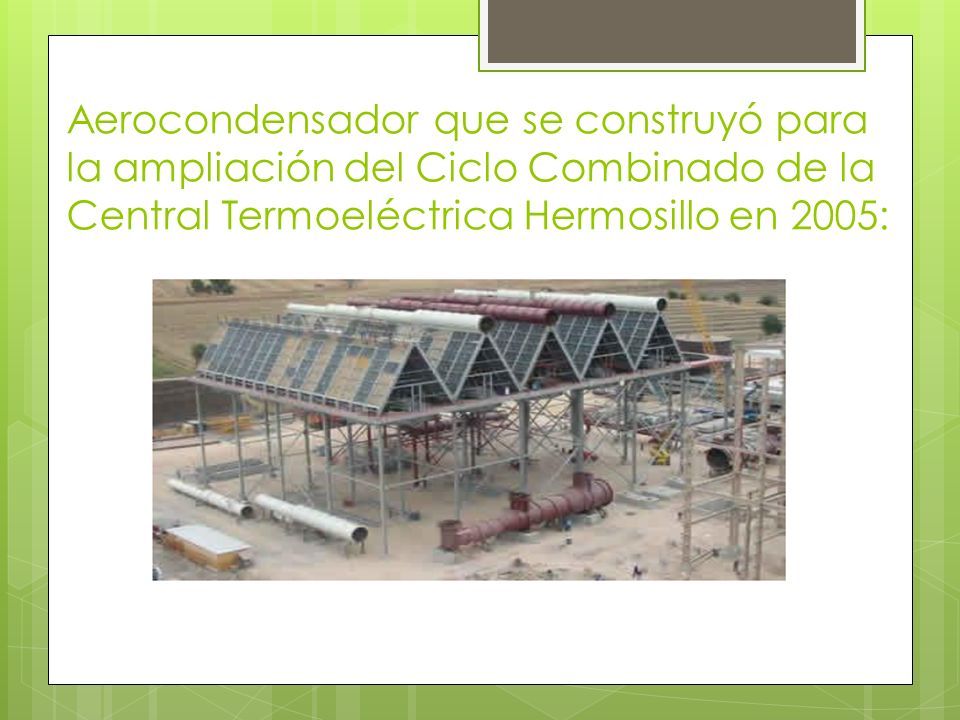

24 Aerocondensador que se construyó para la ampliación del Ciclo Combinado de la Central Termoeléctrica Hermosillo en 2005:

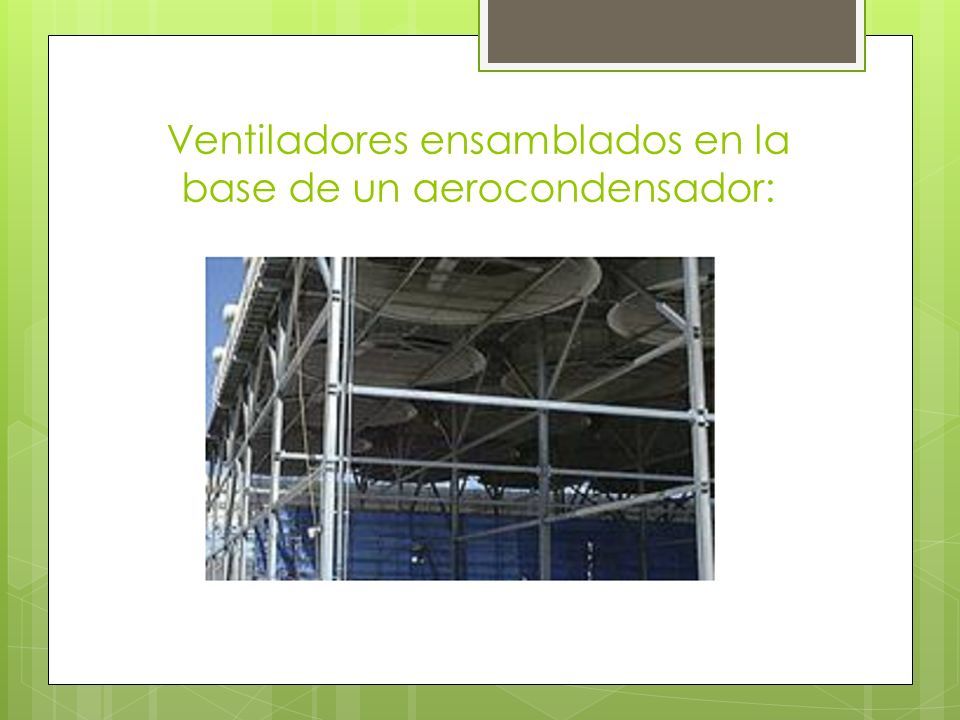

25 Ventiladores ensamblados en la base de un aerocondensador:

26

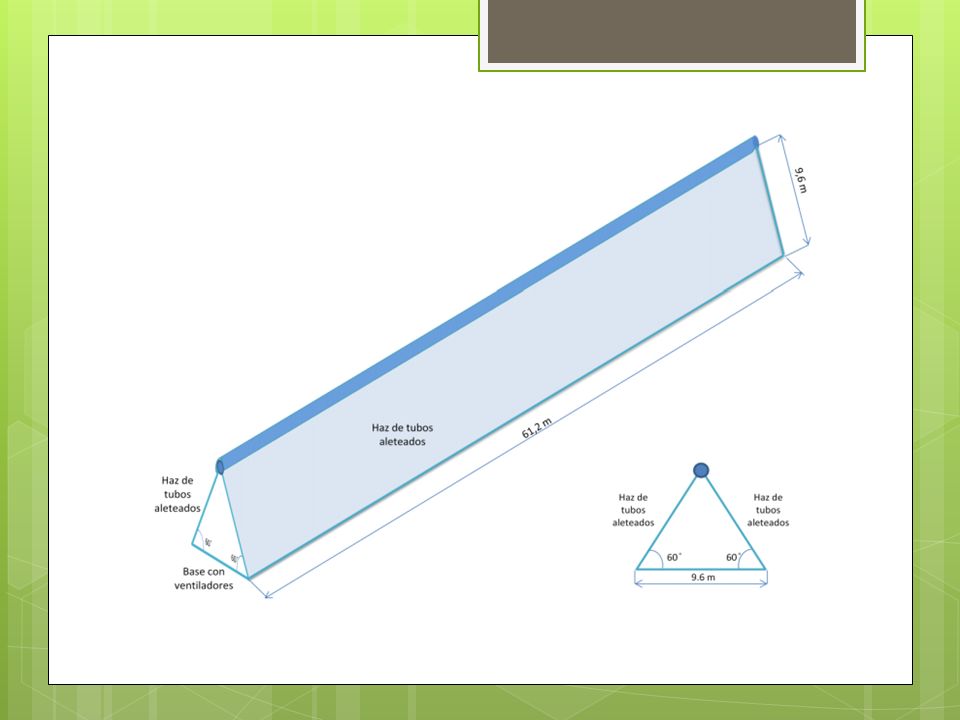

27

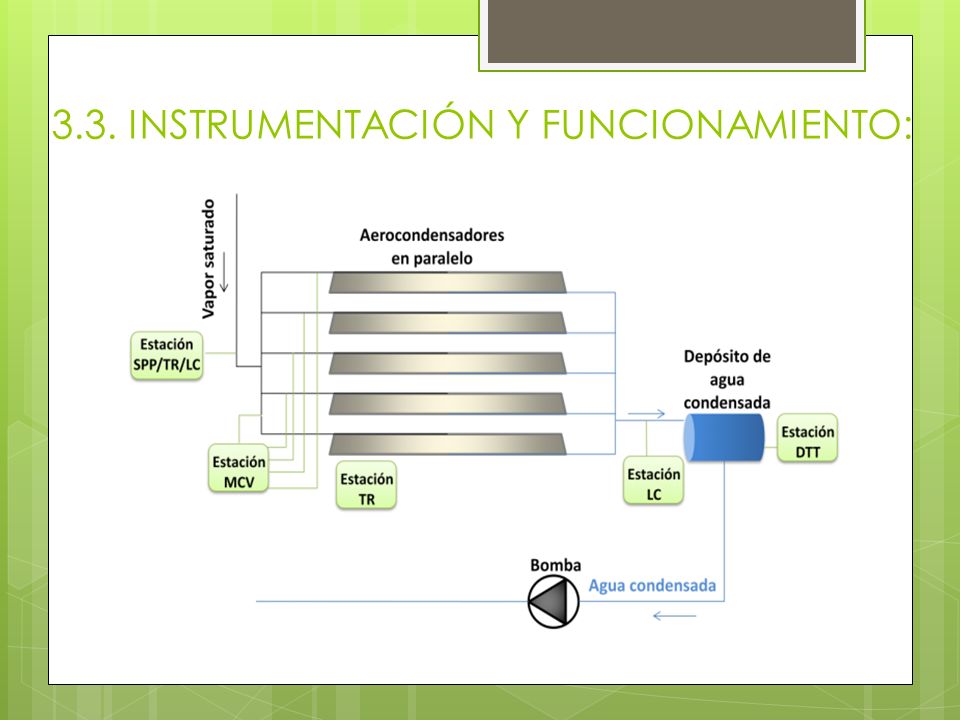

28 3.3. INSTRUMENTACIÓN Y FUNCIONAMIENTO:
