1 Tema: Introducción. Vector inducción magnética

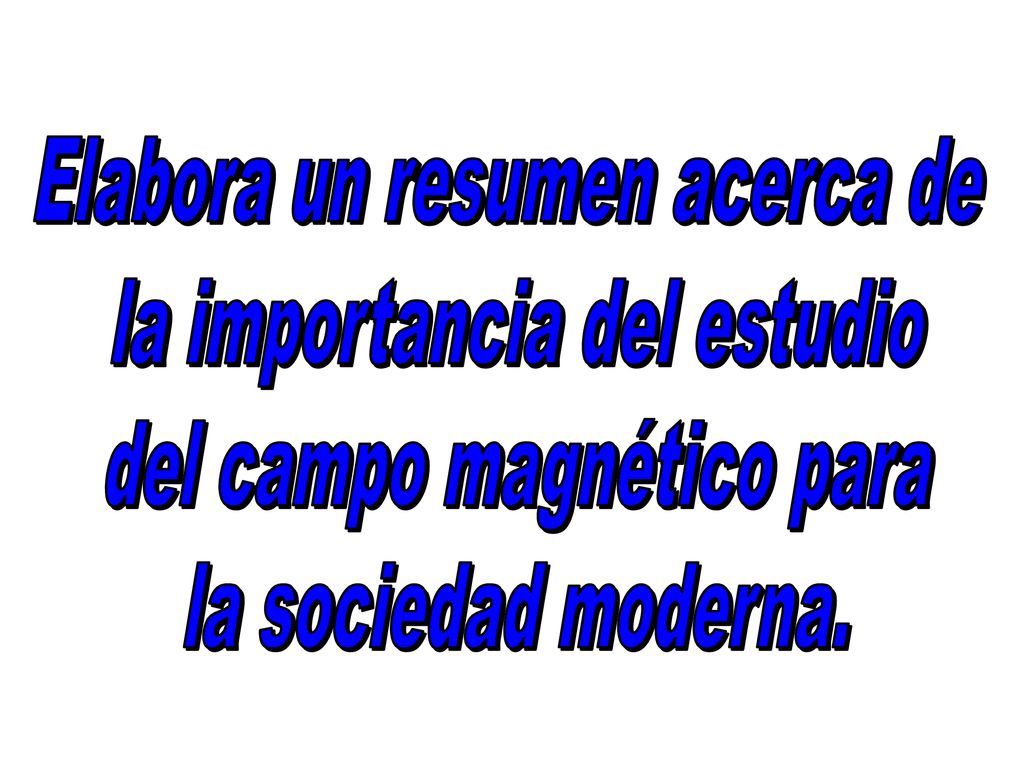

2 Elabora un resumen acerca de la importancia del estudio
del campo magnético para la sociedad moderna.

3 ¿Cómo detectar la presencia del campo magnético?

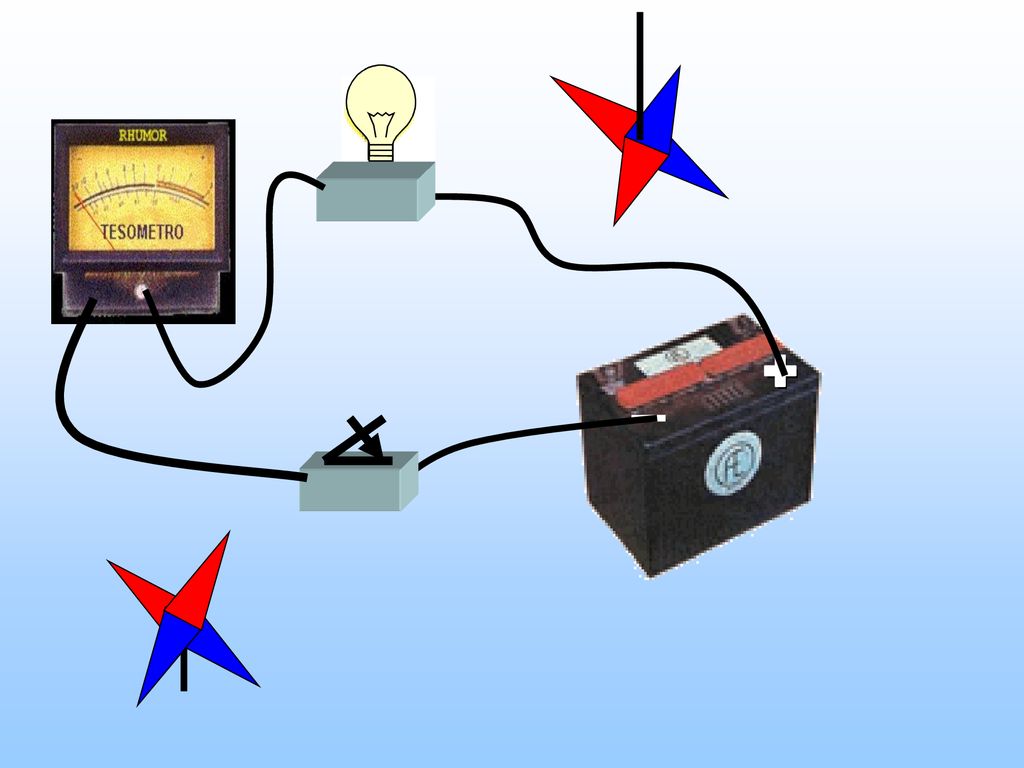

4 +

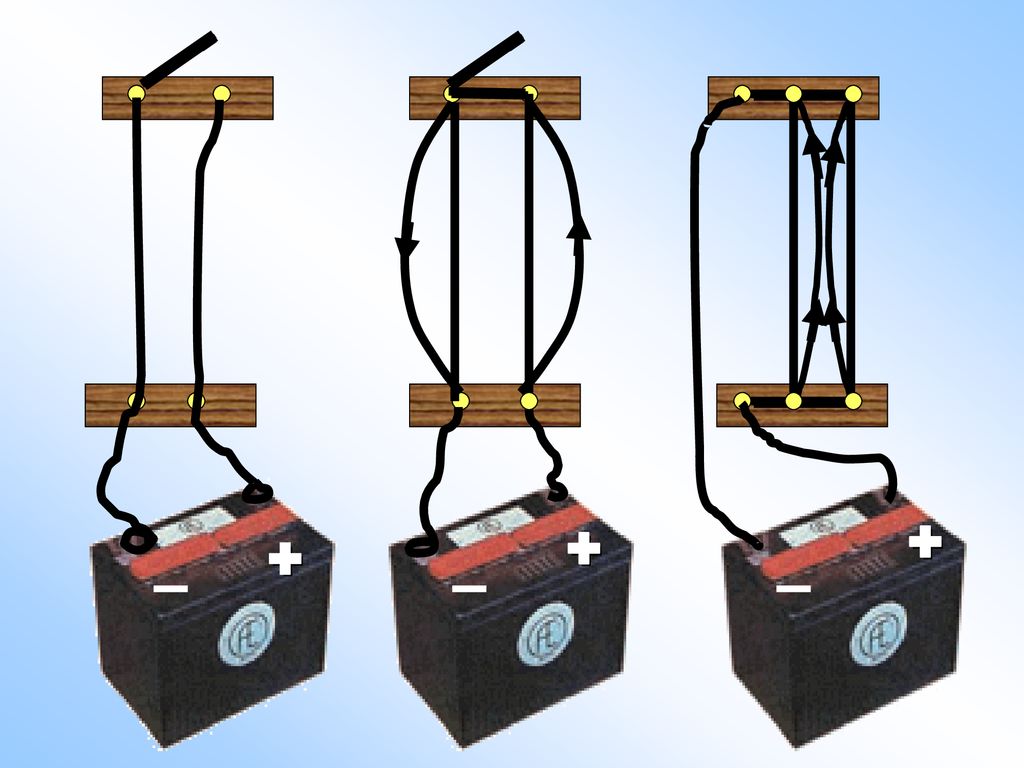

5 + + + La existencia del campo se evidencia por los efectos que produce en los cuerpos que se someten a su acción . Cualquier efecto que se produce en los conductores , no es el resultados de acción del campo gravitatorio ni del electrico pues los efectos de ambos son muy débiles .Sin embargo al cerrar el interruptor en cuanto circula a corriente por los conductores estos se deforman , alejándose uno del otro cuando cuando la corriente corriente circula en sentido contrario y acercandose cuando esta circula en el mismo sentido.

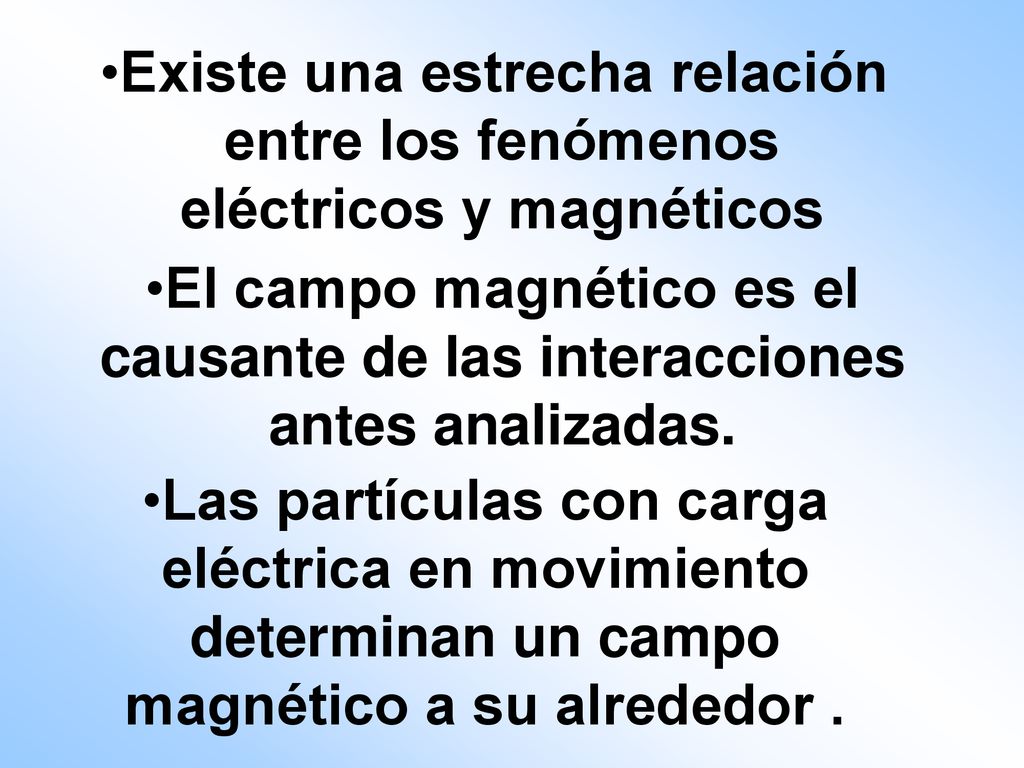

6 Existe una estrecha relación eléctricos y magnéticos
entre los fenómenos eléctricos y magnéticos El campo magnético es el causante de las interacciones antes analizadas. Las partículas con carga eléctrica en movimiento determinan un campo magnético a su alrededor .

7

8

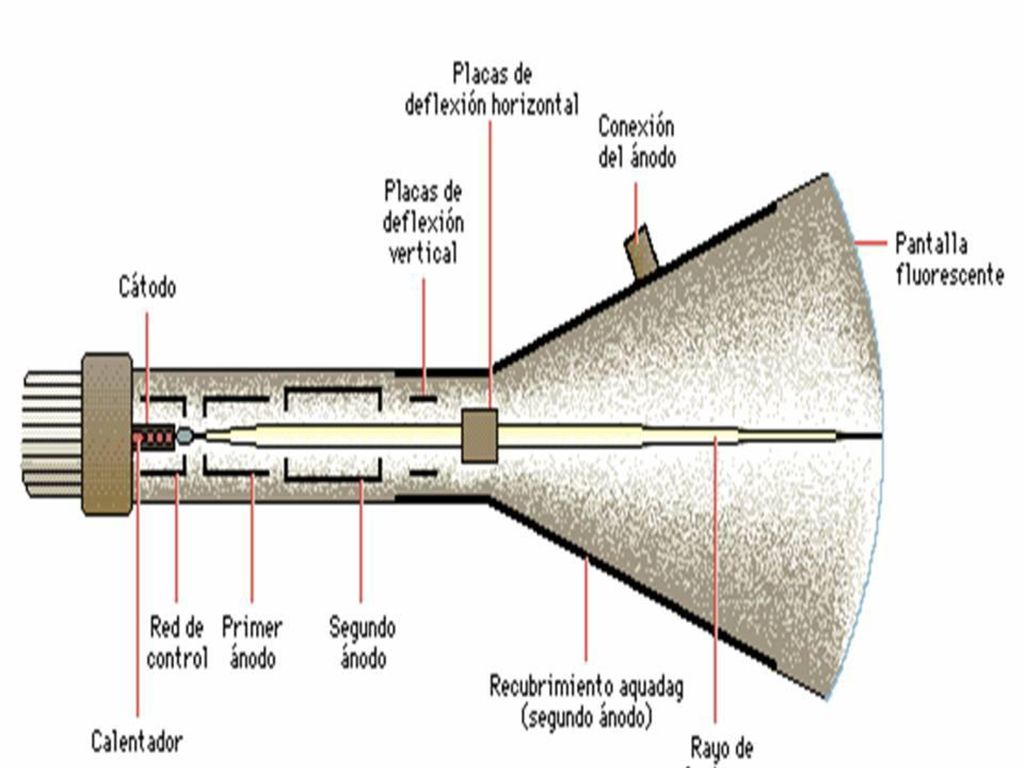

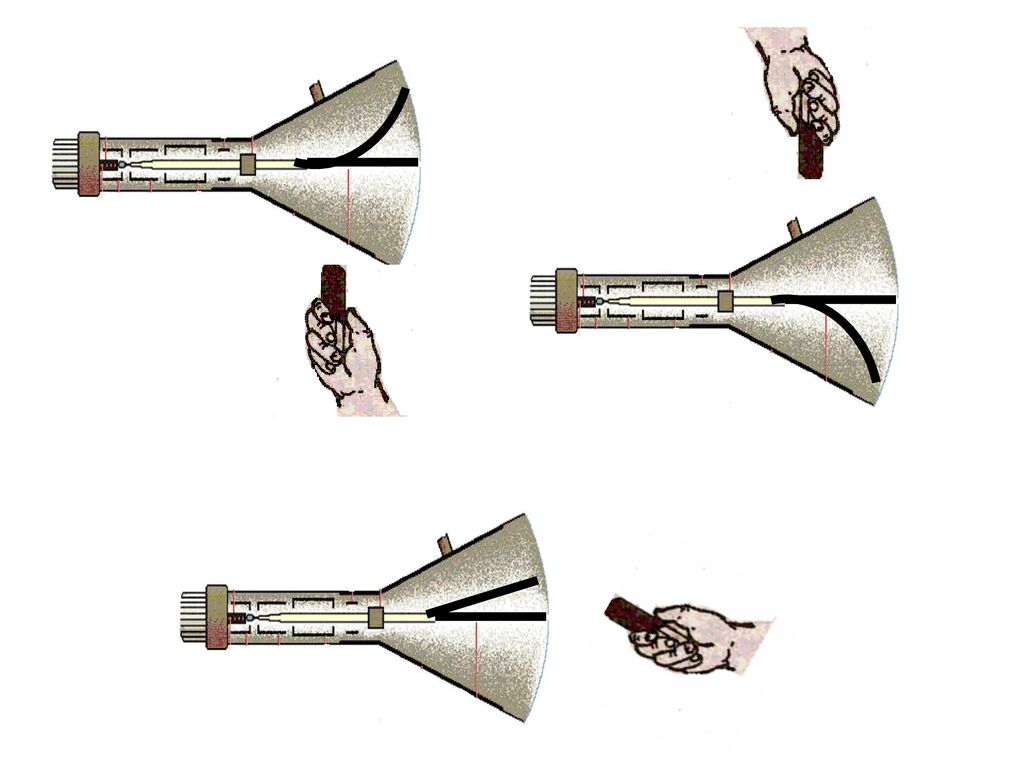

9 a partir de esta experiencia ,comprobamos que la medida de la desviación que sufren las partículas cargadas en movimiento, en diferentes puntos el campo, es distinta aunque halla permanecido constante la velocidad de las partículas, esto significa que la fuerza magnética depende de la posición en el espacio donde se investiga el campo, por la tanto es necesario contar con una magnitud que permita caracterizarlo

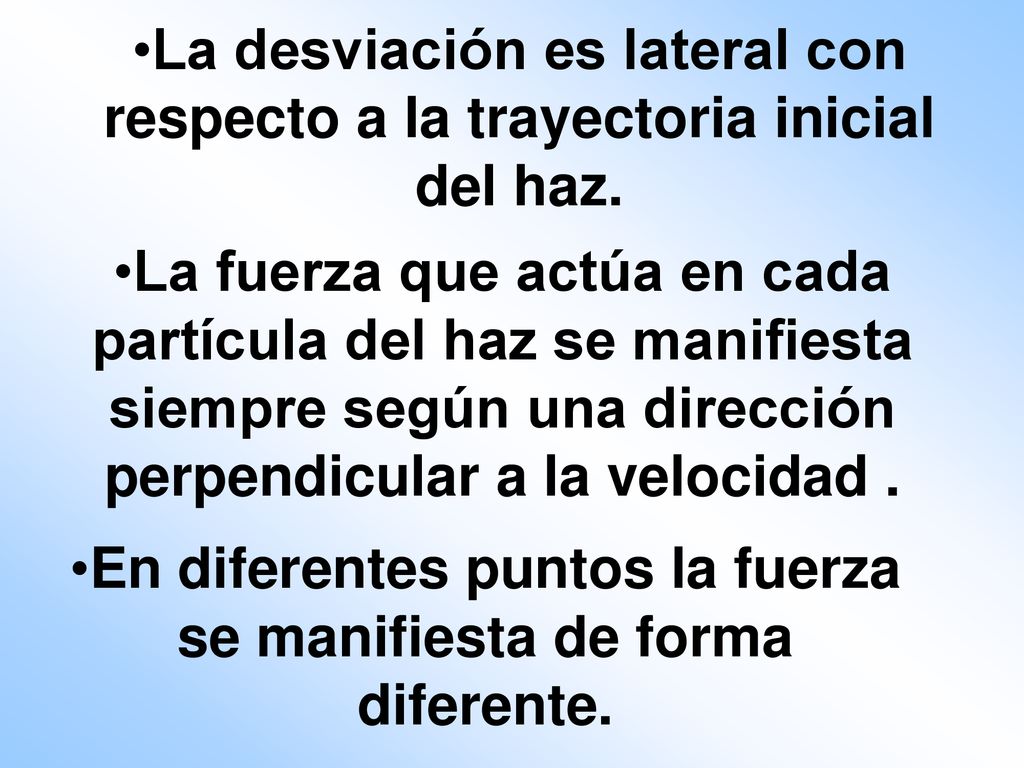

10 En diferentes puntos la fuerza se manifiesta de forma diferente.
La desviación es lateral con respecto a la trayectoria inicial del haz. La fuerza que actúa en cada partícula del haz se manifiesta siempre según una dirección perpendicular a la velocidad . En diferentes puntos la fuerza se manifiesta de forma diferente.

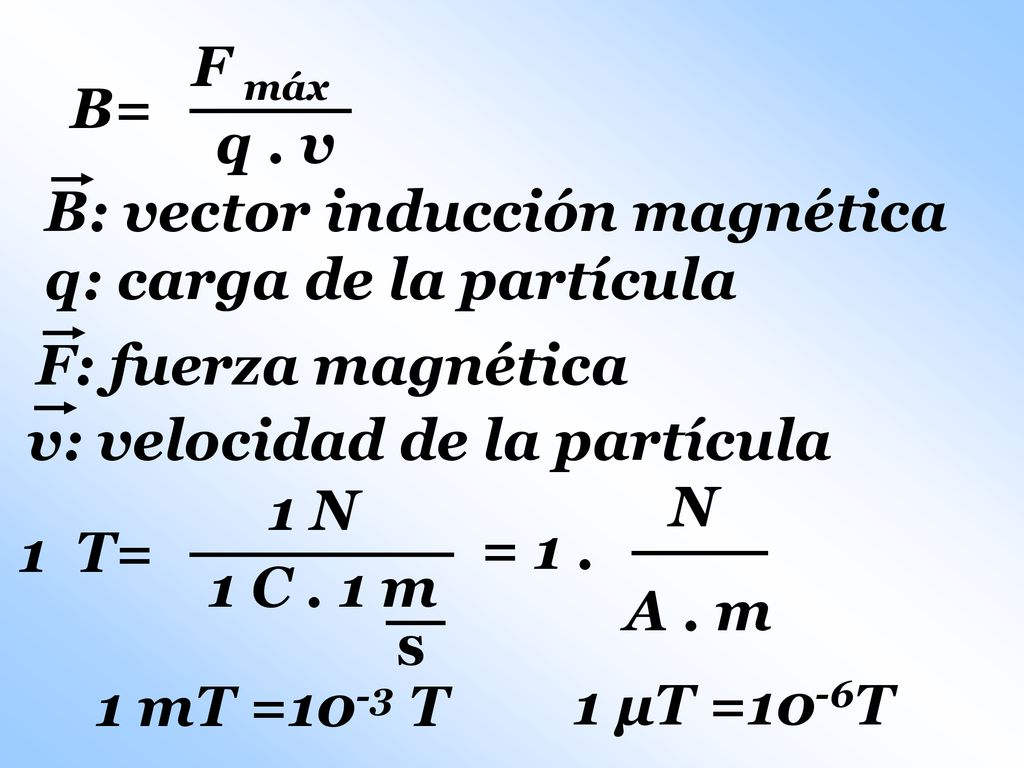

11 B: vector inducción magnética q: carga de la partícula
F máx q . v B: vector inducción magnética q: carga de la partícula F: fuerza magnética v: velocidad de la partícula 1 T= 1 N 1 C . 1 m s = 1 . N A . m Esta ecuación expresa el valor de la fuerza que actúa sobre la unidad de carga eléctrica que se mueve con una unidad unitaria .Esta ecuación solo es válida para el caso en que la fuerza magnética toma su valor máximo y esto ocurre cuando la dirección de la velocidad es perpendicular a al dirección del vector inducción magnética. 1 mT =10-3 T 1 µT =10-6T

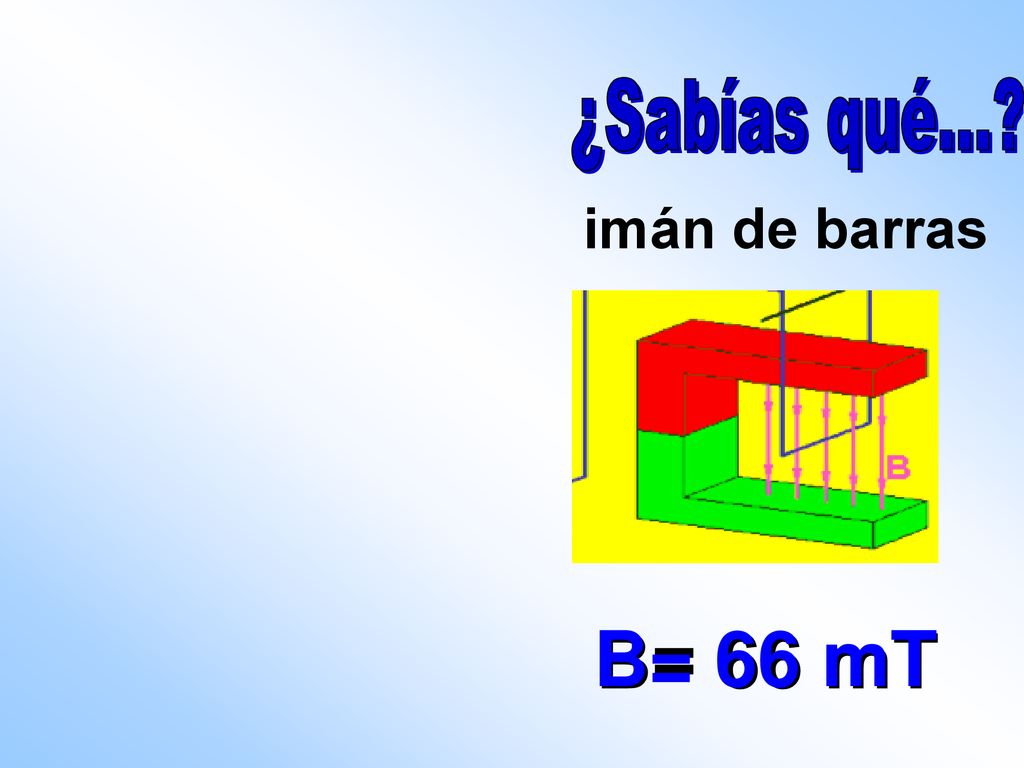

12 ¿Sabías qué...? imán de barras B= 66 mT

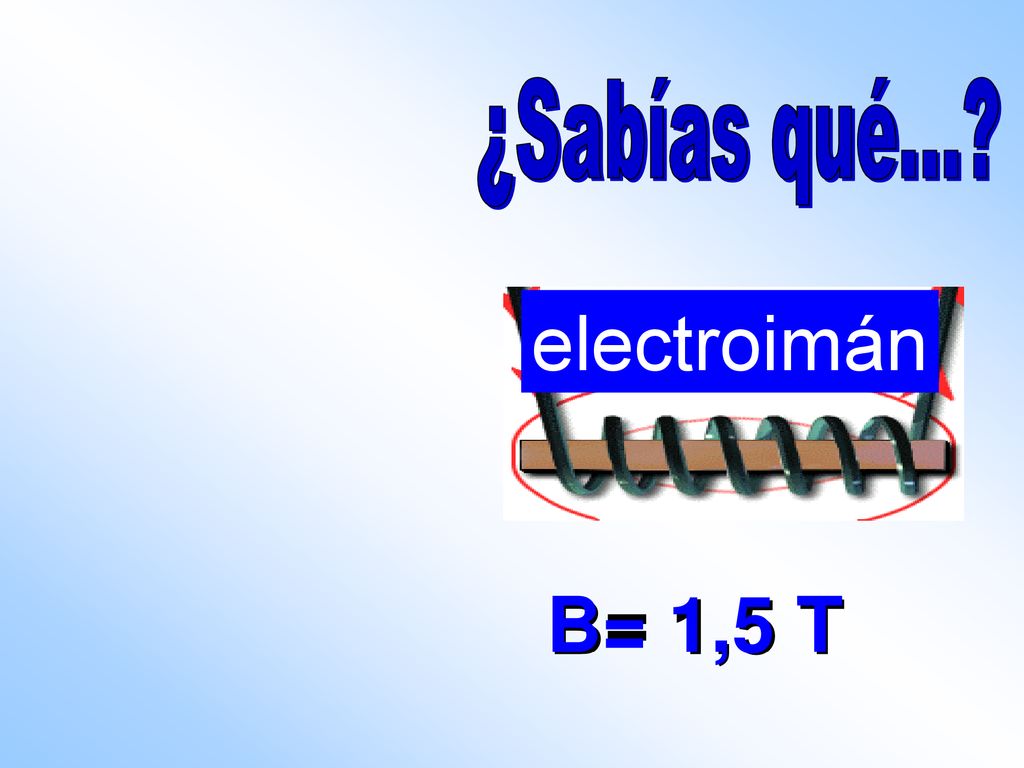

13 ¿Sabías qué...? electroimán B= 1,5 T

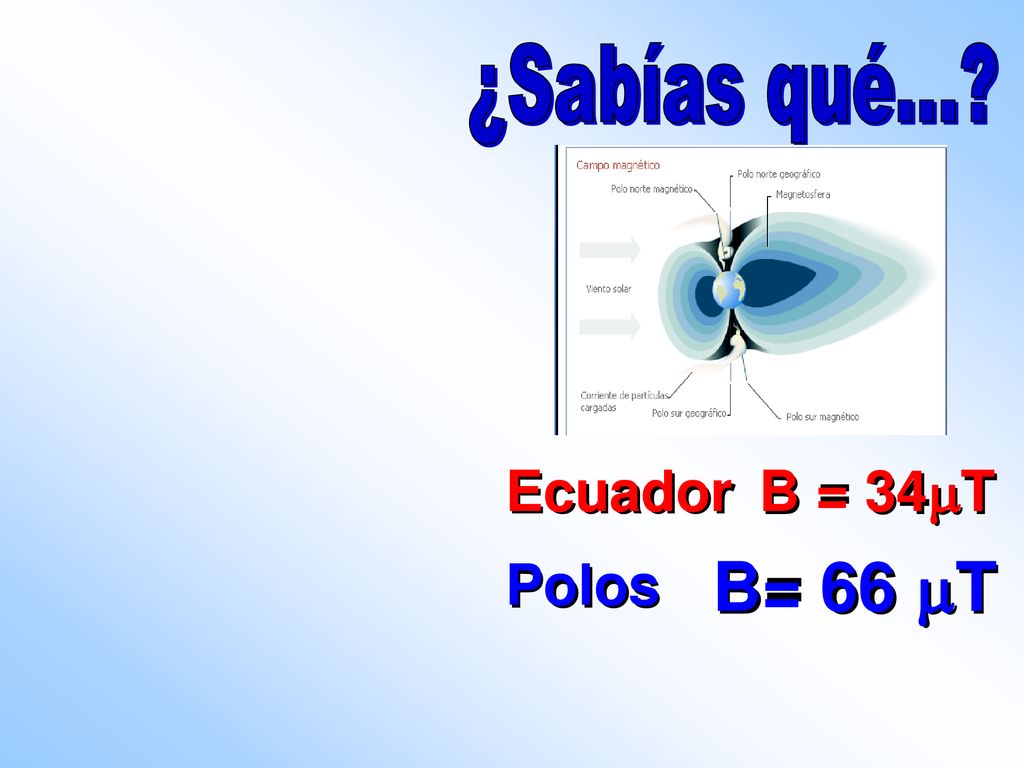

14 ¿Sabías qué...? Ecuador B = 34T Polos B= 66 T

15

16 ¿Cómo determinar su dirección y
sentido? B El pulgar indica el sentido de la fuerza, el resto de los dedos indica el sentido v F de la velocidad y el vector inducción magnética sale por la palma de la mano.

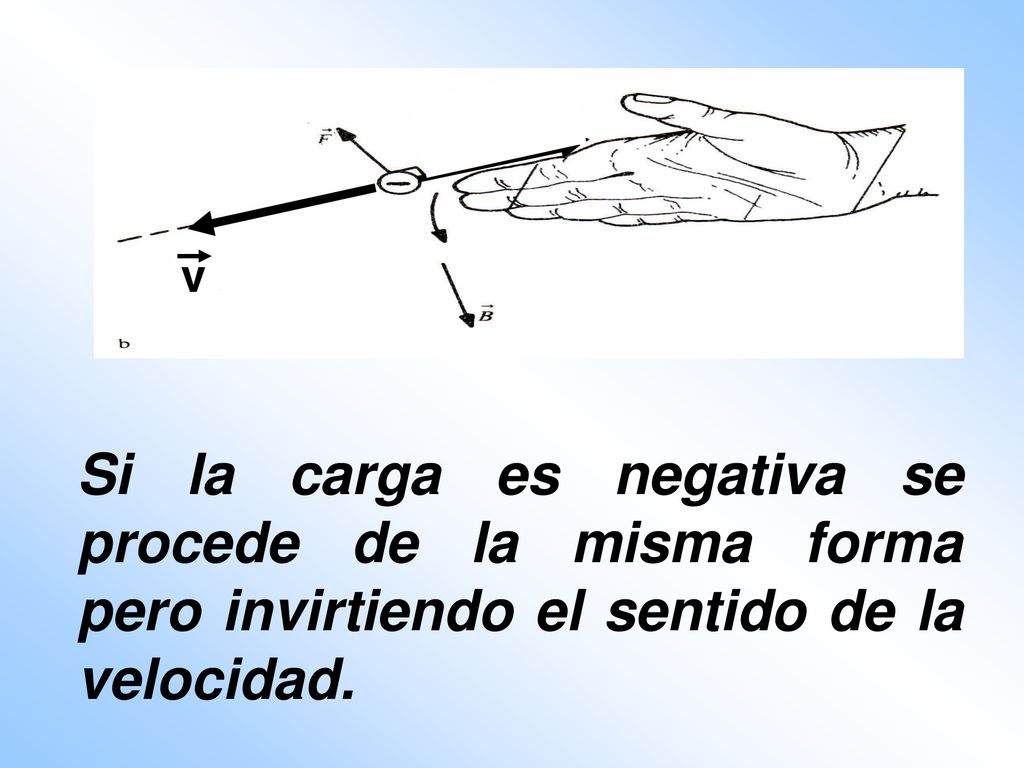

17 v v Si la carga es negativa se procede de la misma forma pero invirtiendo el sentido de la velocidad.
