Redes de Área Amplia Dispositivos, Routers

Presentación del tema: "Redes de Área Amplia Dispositivos, Routers"— Transcripción de la presentación:

1 Redes de Área Amplia Dispositivos, Routers

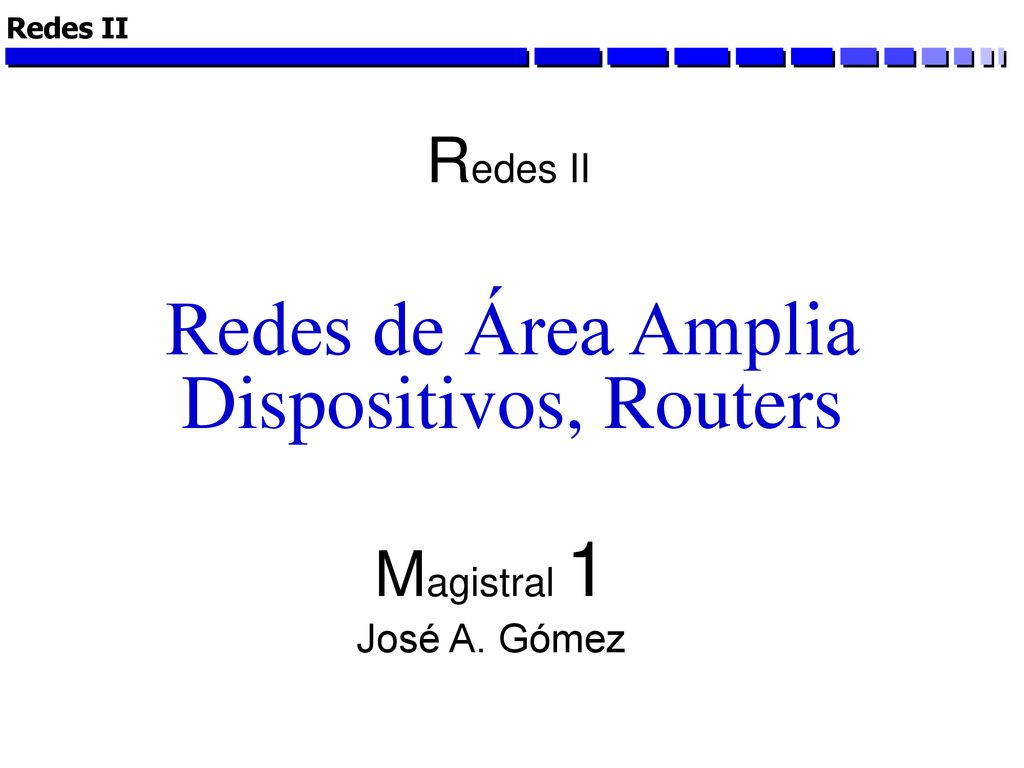

Redes II Redes II Redes de Área Amplia Dispositivos, Routers Magistral 1 José A. Gómez

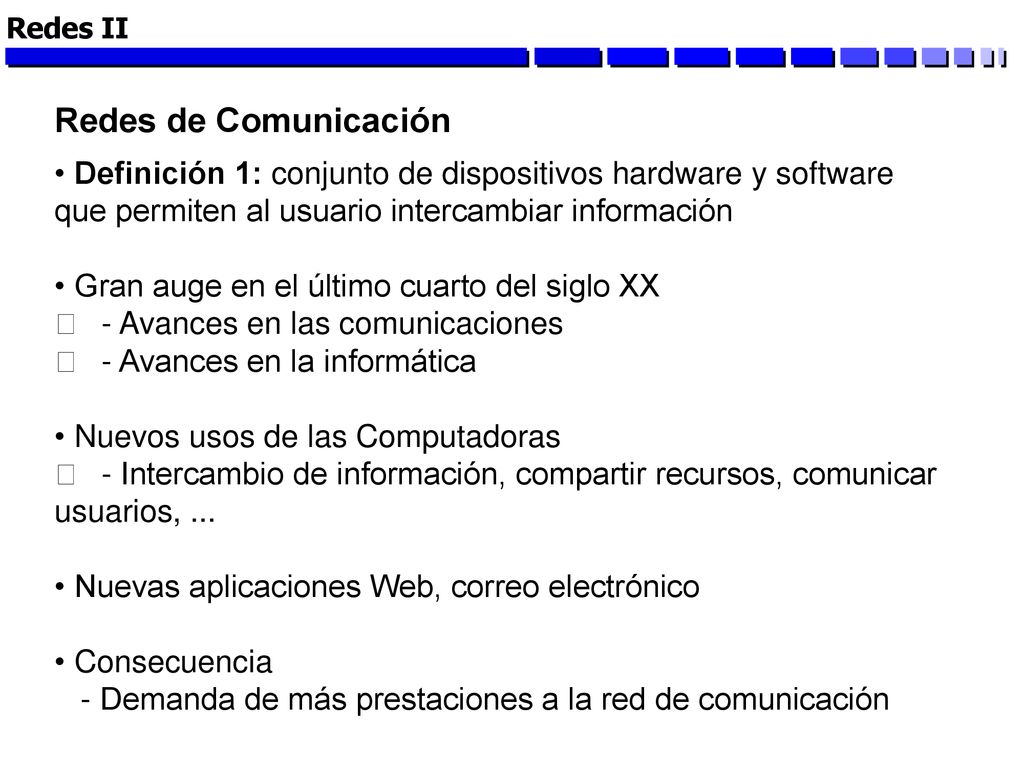

2 Redes II Redes de Comunicación Definición 1: conjunto de dispositivos hardware y software que permiten al usuario intercambiar información Gran auge en el último cuarto del siglo XX 􀂄- Avances en las comunicaciones 􀂄- Avances en la informática Nuevos usos de las Computadoras 􀂄- Intercambio de información, compartir recursos, comunicar usuarios, ... Nuevas aplicaciones Web, correo electrónico Consecuencia - Demanda de más prestaciones a la red de comunicación

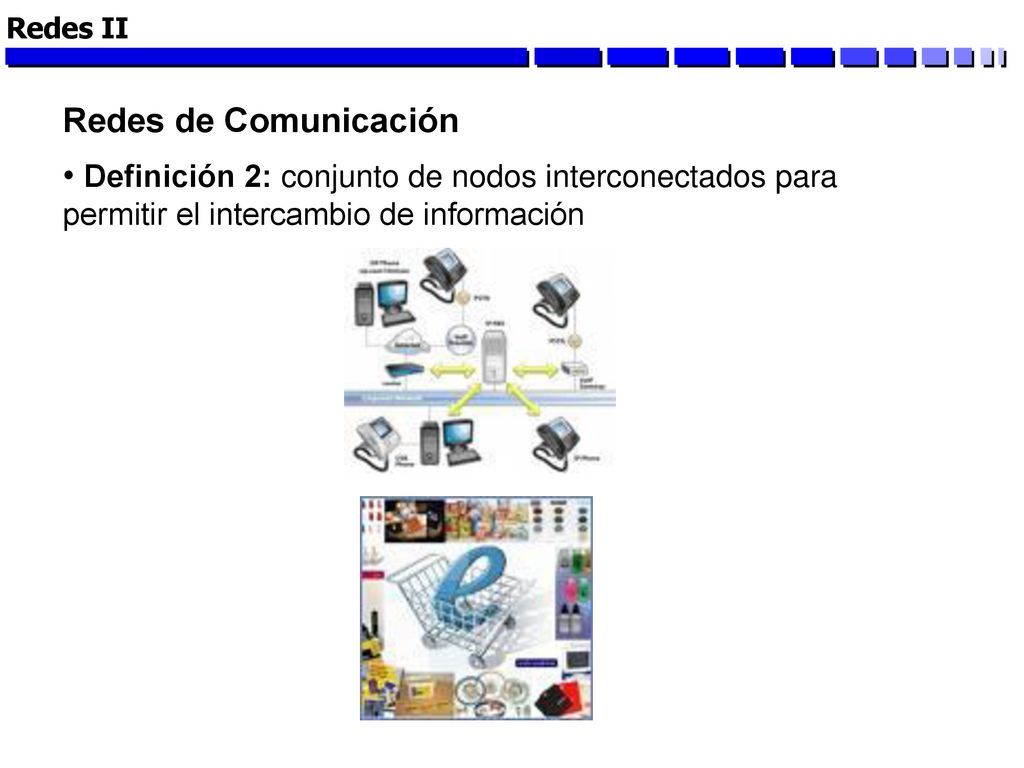

3 Redes II Redes de Comunicación Definición 2: conjunto de nodos interconectados para permitir el intercambio de información

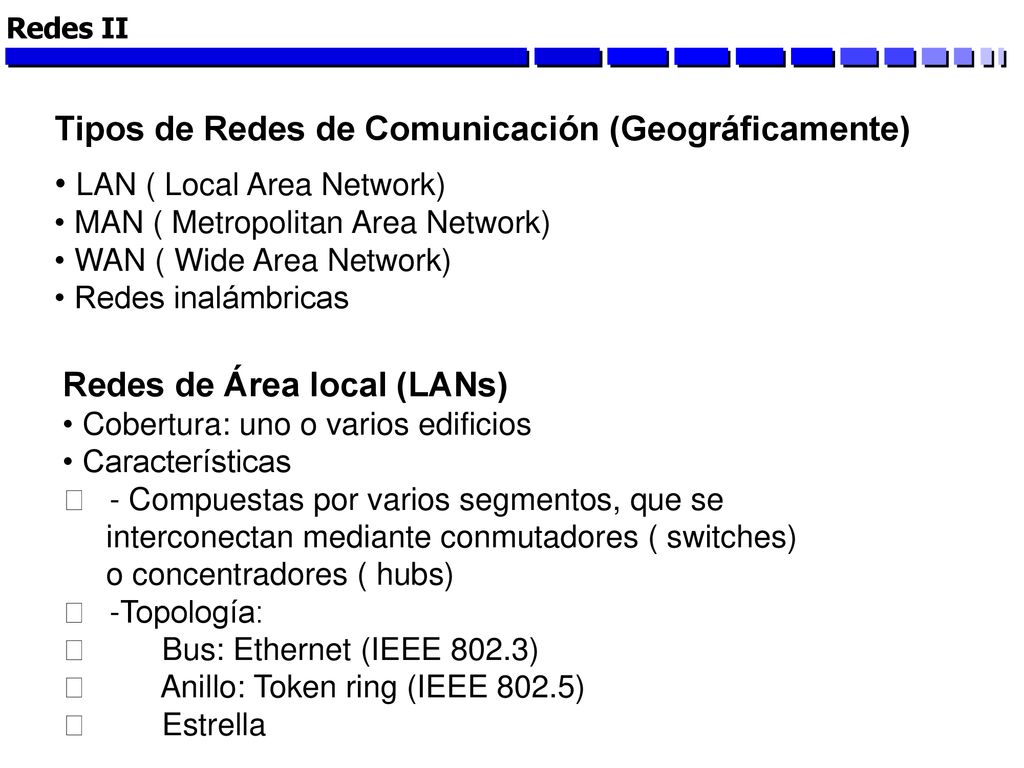

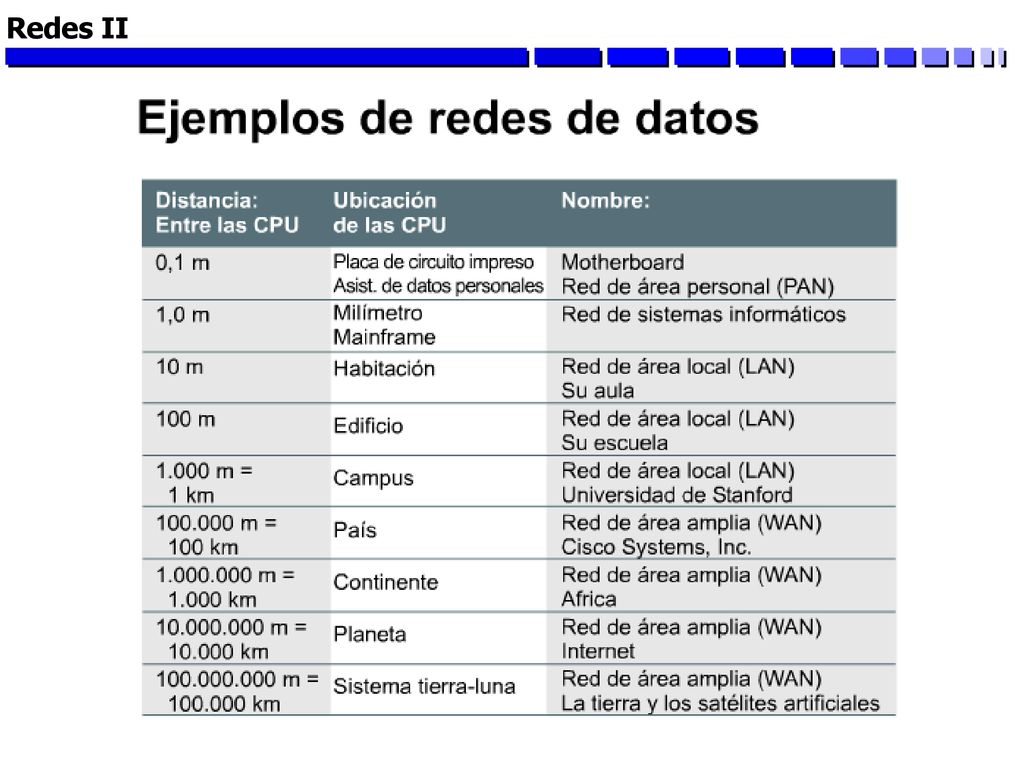

4 Tipos de Redes de Comunicación (Geográficamente)
Redes II Tipos de Redes de Comunicación (Geográficamente) LAN ( Local Area Network) MAN ( Metropolitan Area Network) WAN ( Wide Area Network) Redes inalámbricas Redes de Área local (LANs) Cobertura: uno o varios edificios Características 􀂄- Compuestas por varios segmentos, que se interconectan mediante conmutadores ( switches) o concentradores ( hubs) 􀂄-Topología: 􀂊 Bus: Ethernet (IEEE 802.3) 􀂊 Anillo: Token ring (IEEE 802.5) 􀂊 Estrella

5 Redes de Área Local (Redes de Área Local LANs)

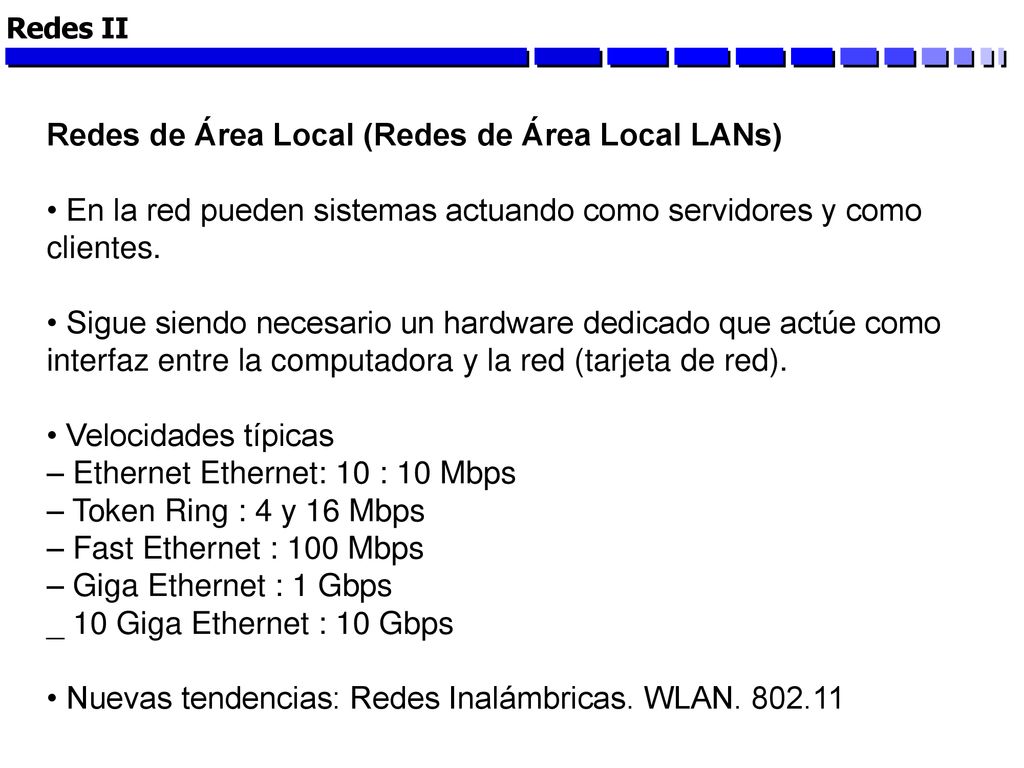

Redes II Redes de Área Local (Redes de Área Local LANs) • En la red pueden sistemas actuando como servidores y como clientes. • Sigue siendo necesario un hardware dedicado que actúe como interfaz entre la computadora y la red (tarjeta de red). • Velocidades típicas – Ethernet Ethernet: 10 : 10 Mbps – Token Ring : 4 y 16 Mbps – Fast Ethernet : 100 Mbps – Giga Ethernet : 1 Gbps _ 10 Giga Ethernet : 10 Gbps • Nuevas tendencias: Redes Inalámbricas. WLAN

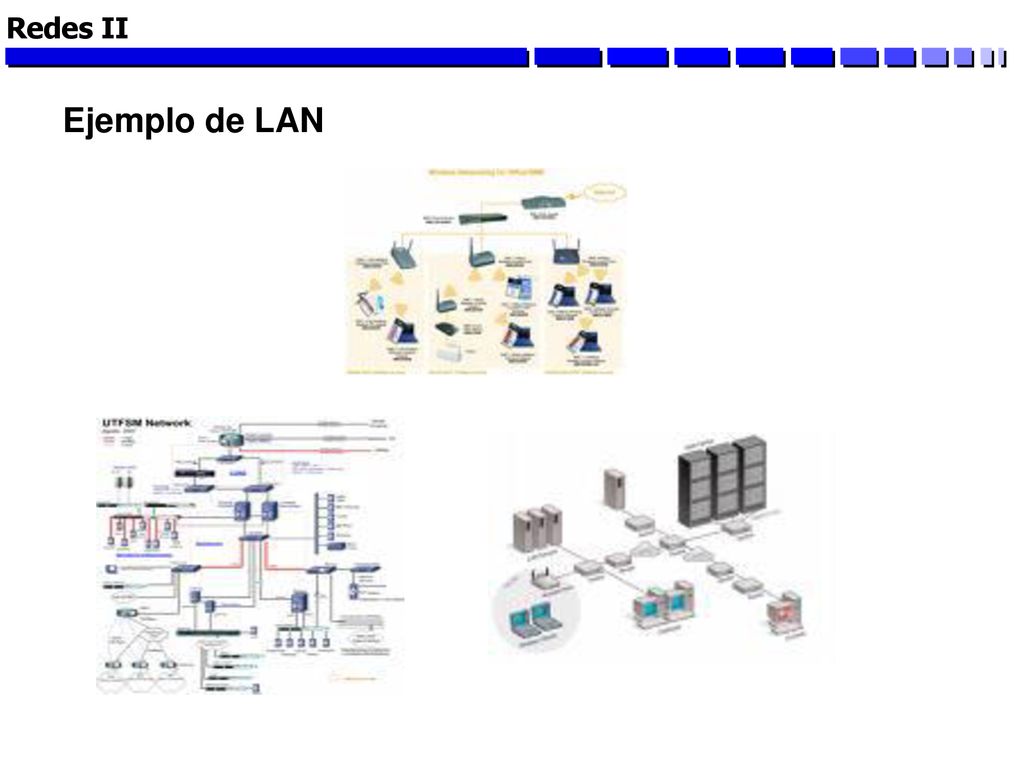

6 Redes II Ejemplo de LAN

7 Redes de Área Metropolitana (MANs) Cobertura: una ciudad

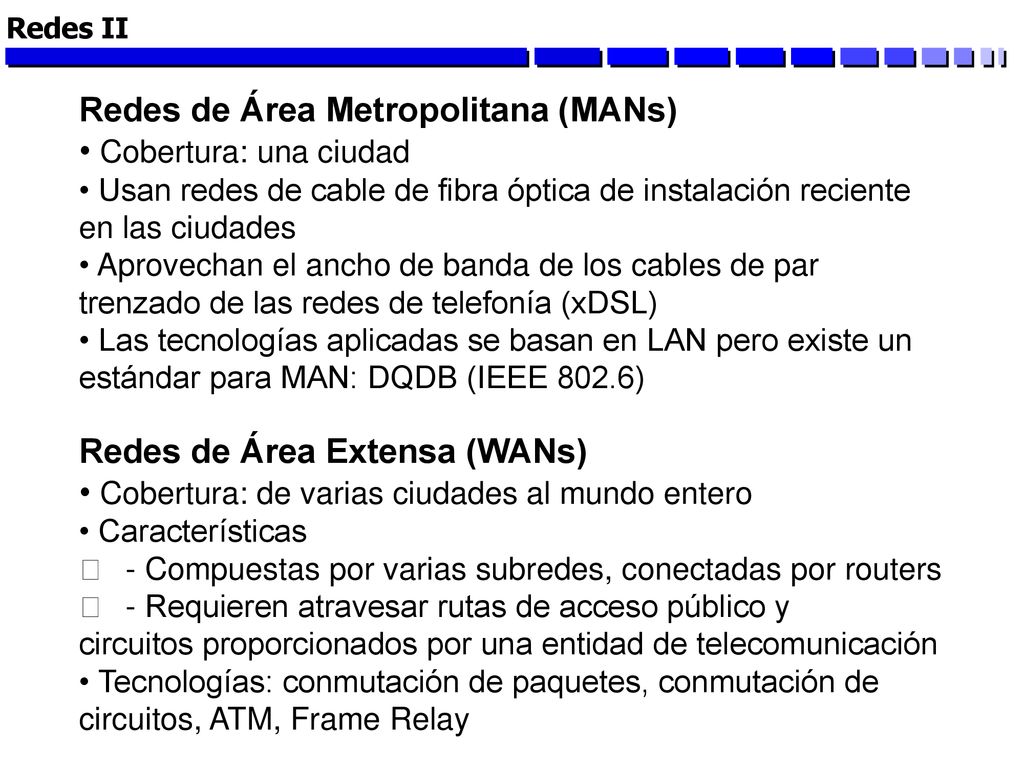

Redes II Redes de Área Metropolitana (MANs) Cobertura: una ciudad Usan redes de cable de fibra óptica de instalación reciente en las ciudades Aprovechan el ancho de banda de los cables de par trenzado de las redes de telefonía (xDSL) Las tecnologías aplicadas se basan en LAN pero existe un estándar para MAN: DQDB (IEEE 802.6) Redes de Área Extensa (WANs) Cobertura: de varias ciudades al mundo entero Características 􀂄- Compuestas por varias subredes, conectadas por routers 􀂄- Requieren atravesar rutas de acceso público y circuitos proporcionados por una entidad de telecomunicación Tecnologías: conmutación de paquetes, conmutación de circuitos, ATM, Frame Relay

8 Redes de Área Global (WAN)

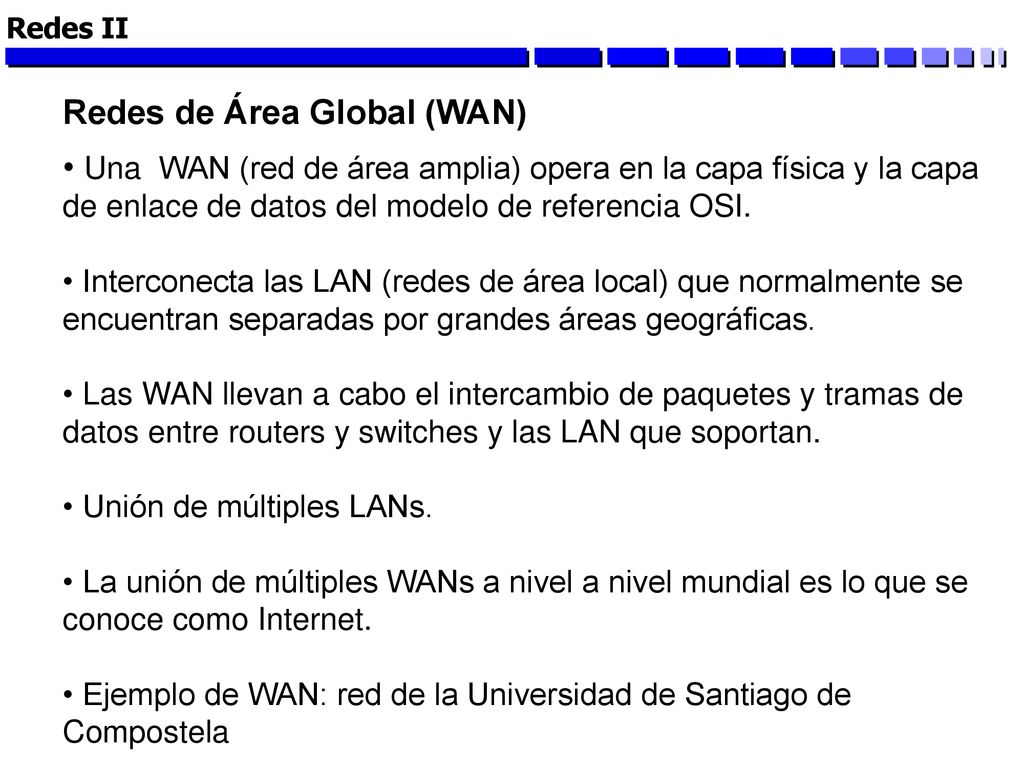

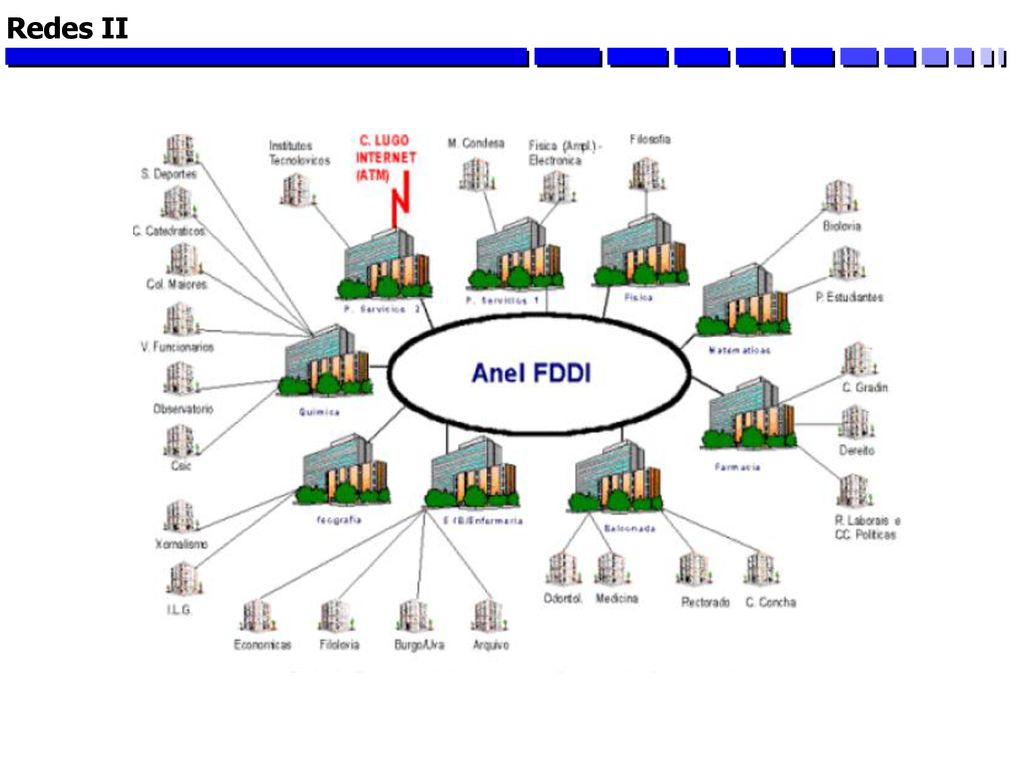

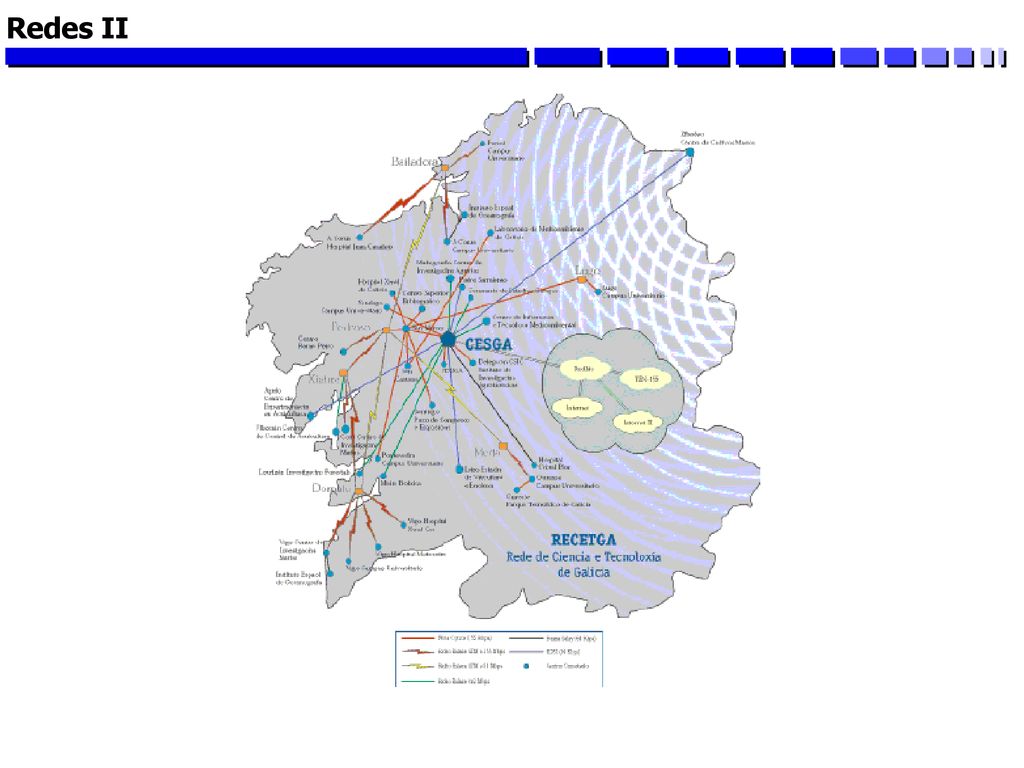

Redes II Redes de Área Global (WAN) • Una  WAN (red de área amplia) opera en la capa física y la capa de enlace de datos del modelo de referencia OSI. Interconecta las LAN (redes de área local) que normalmente se encuentran separadas por grandes áreas geográficas. Las WAN llevan a cabo el intercambio de paquetes y tramas de datos entre routers y switches y las LAN que soportan. Unión de múltiples LANs. • La unión de múltiples WANs a nivel a nivel mundial es lo que se conoce como Internet. • Ejemplo de WAN: red de la Universidad de Santiago de Compostela

9 Redes II

10 Redes de Área Global (WAN)

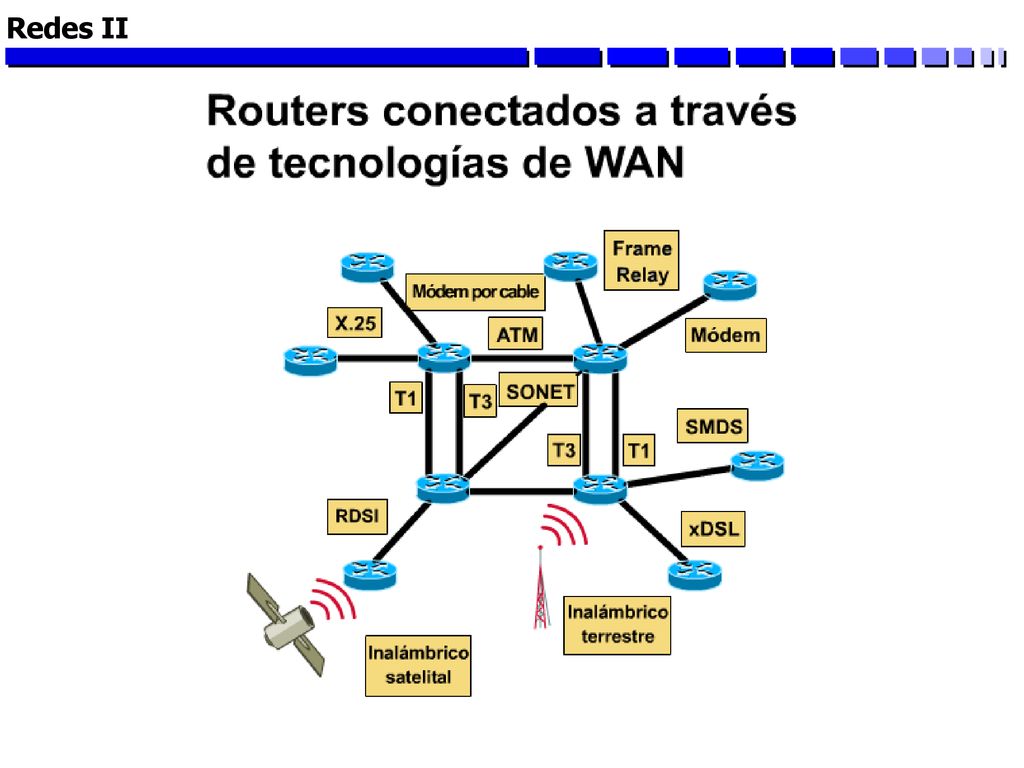

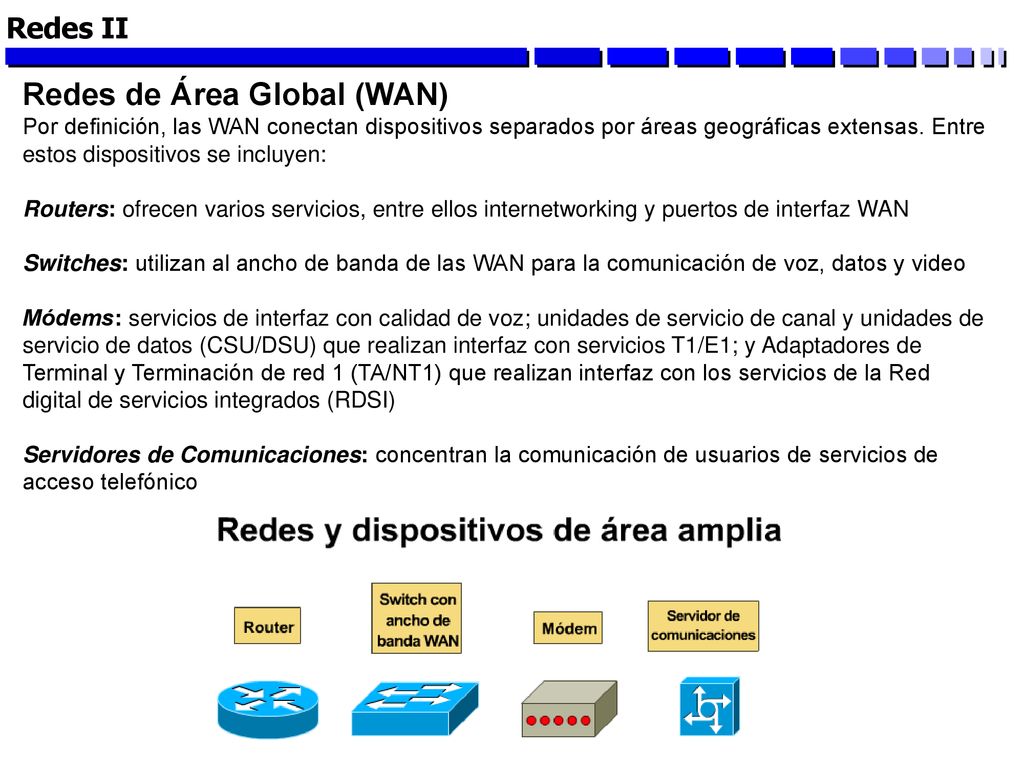

Redes II Redes de Área Global (WAN) Por definición, las WAN conectan dispositivos separados por áreas geográficas extensas. Entre estos dispositivos se incluyen: Routers: ofrecen varios servicios, entre ellos internetworking y puertos de interfaz WAN Switches: utilizan al ancho de banda de las WAN para la comunicación de voz, datos y video Módems: servicios de interfaz con calidad de voz; unidades de servicio de canal y unidades de servicio de datos (CSU/DSU) que realizan interfaz con servicios T1/E1; y Adaptadores de Terminal y Terminación de red 1 (TA/NT1) que realizan interfaz con los servicios de la Red digital de servicios integrados (RDSI) Servidores de Comunicaciones: concentran la comunicación de usuarios de servicios de acceso telefónico

11 Redes II

12 Característica: el sistema de transmisión no es un medio sólido

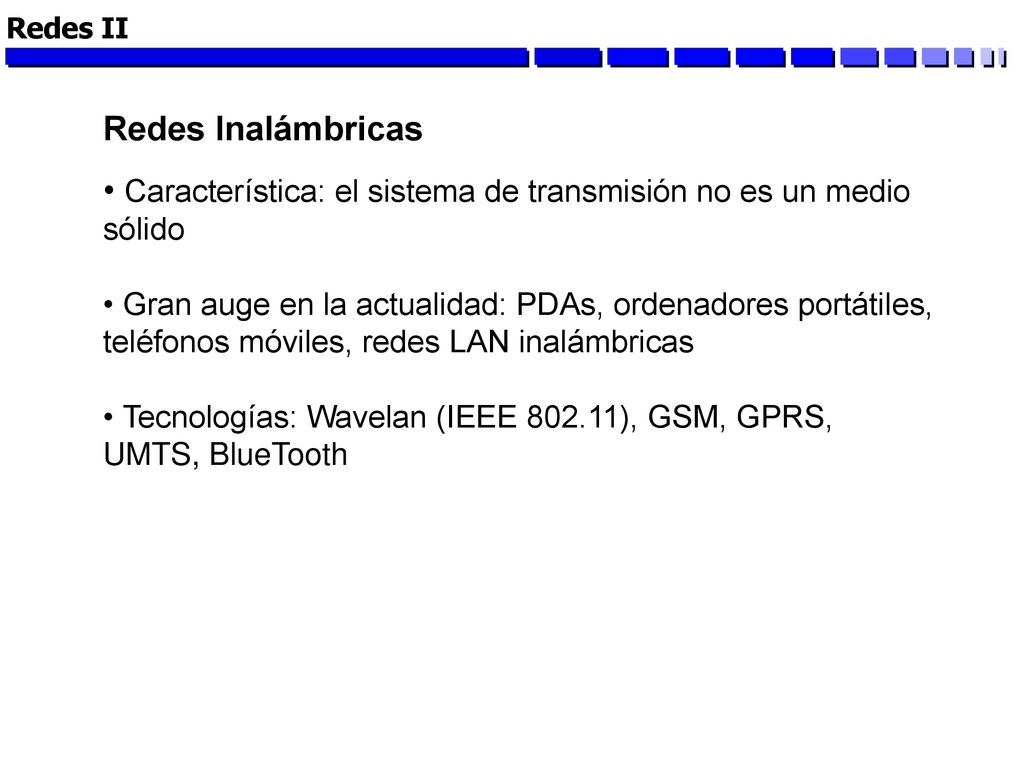

Redes II Redes Inalámbricas Característica: el sistema de transmisión no es un medio sólido Gran auge en la actualidad: PDAs, ordenadores portátiles, teléfonos móviles, redes LAN inalámbricas Tecnologías: Wavelan (IEEE ), GSM, GPRS, UMTS, BlueTooth

13 Redes II

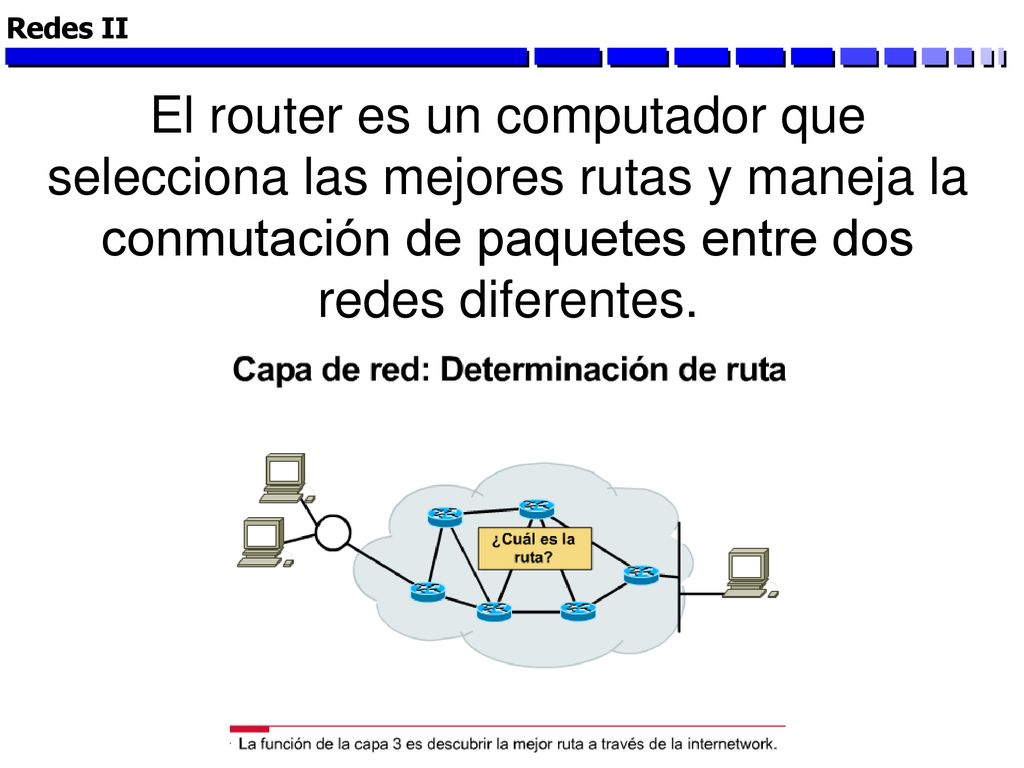

14 Redes II El router es un computador que selecciona las mejores rutas y maneja la conmutación de paquetes entre dos redes diferentes.

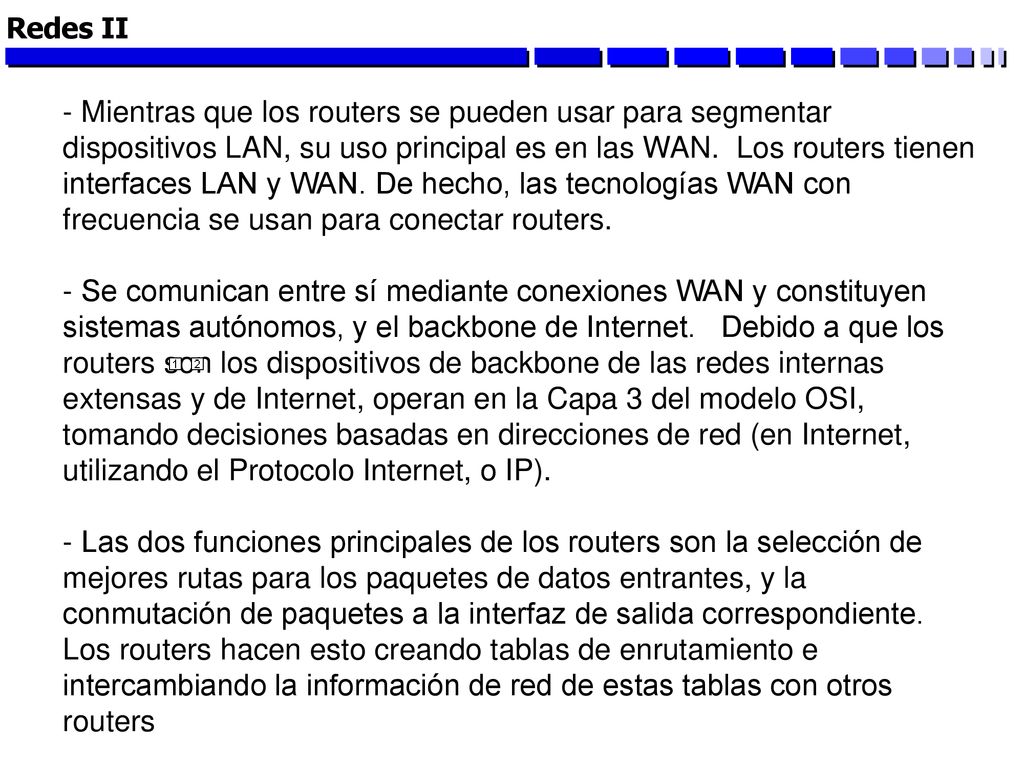

15 Redes II - Mientras que los routers se pueden usar para segmentar dispositivos LAN, su uso principal es en las WAN. Los routers tienen interfaces LAN y WAN. De hecho, las tecnologías WAN con frecuencia se usan para conectar routers. - Se comunican entre sí mediante conexiones WAN y constituyen sistemas autónomos, y el backbone de Internet. Debido a que los routers son los dispositivos de backbone de las redes internas extensas y de Internet, operan en la Capa 3 del modelo OSI, tomando decisiones basadas en direcciones de red (en Internet, utilizando el Protocolo Internet, o IP). - Las dos funciones principales de los routers son la selección de mejores rutas para los paquetes de datos entrantes, y la conmutación de paquetes a la interfaz de salida correspondiente. Los routers hacen esto creando tablas de enrutamiento e intercambiando la información de red de estas tablas con otros routers

16 Redes II

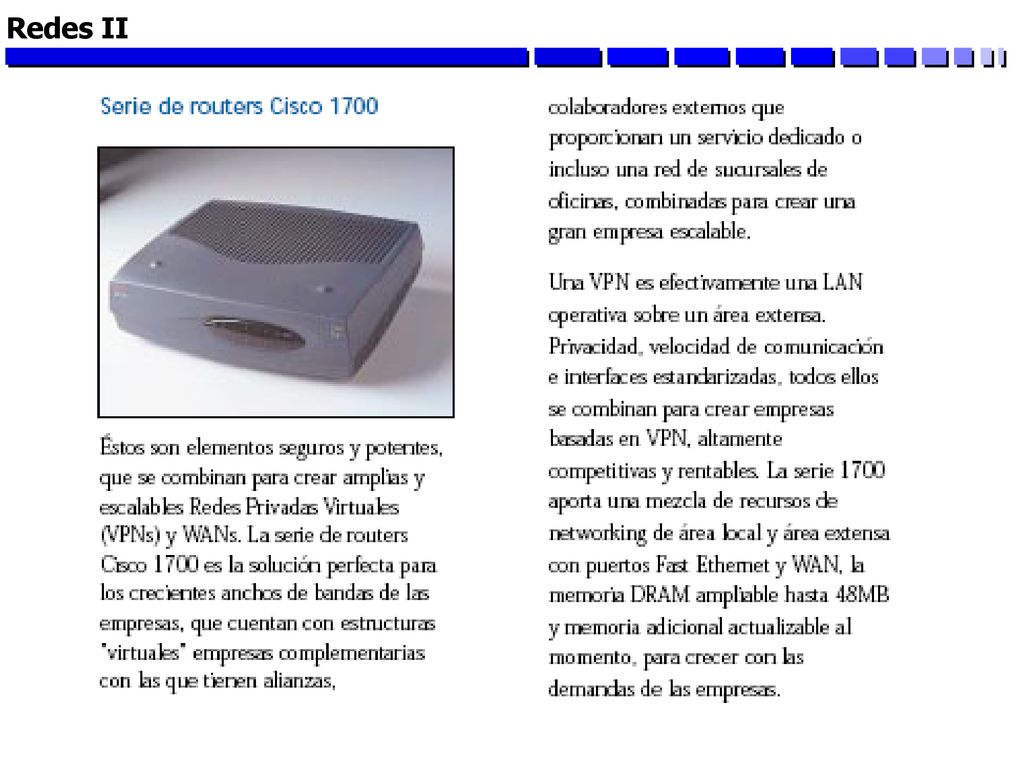

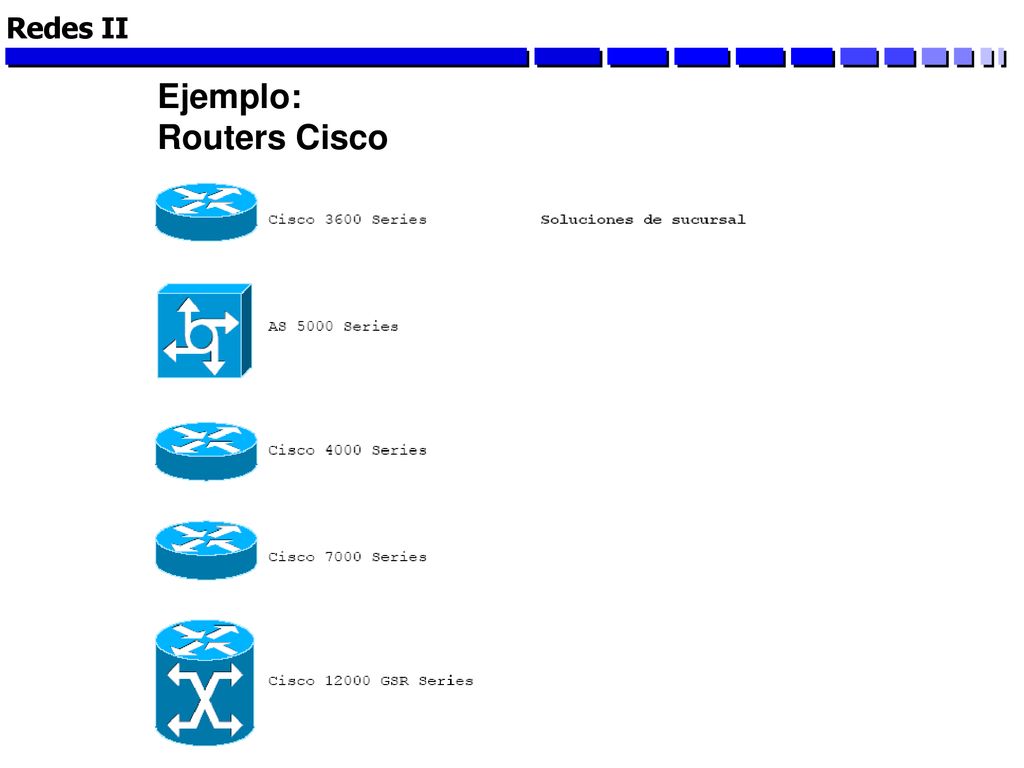

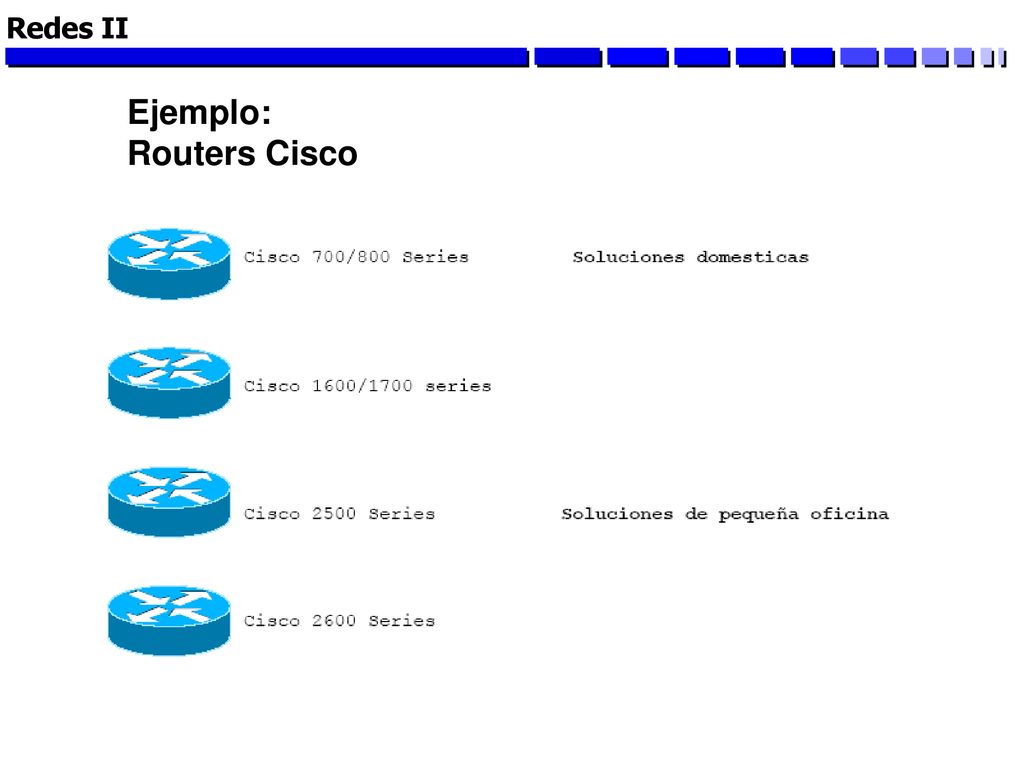

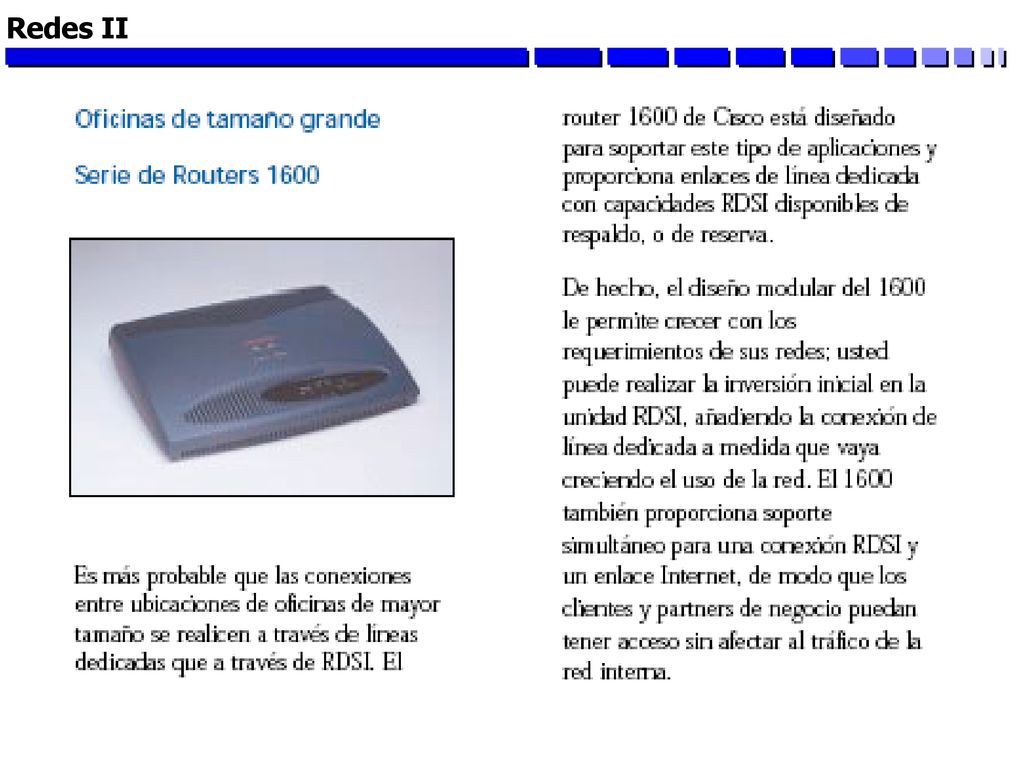

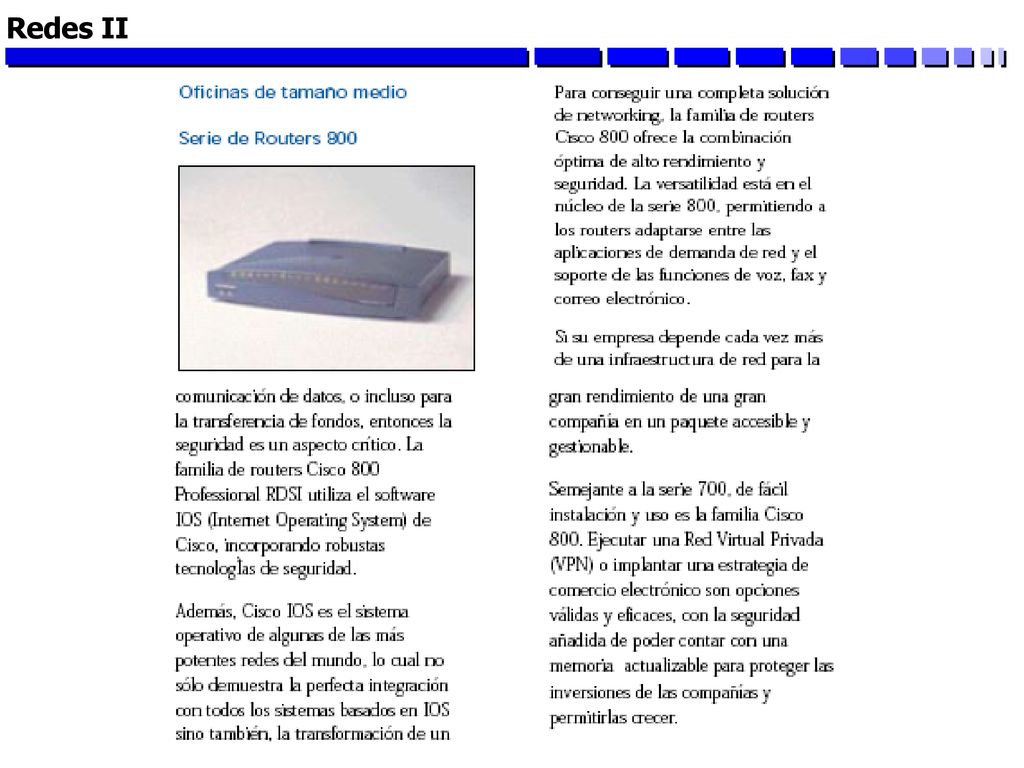

17 Redes II Ejemplo: Routers Cisco

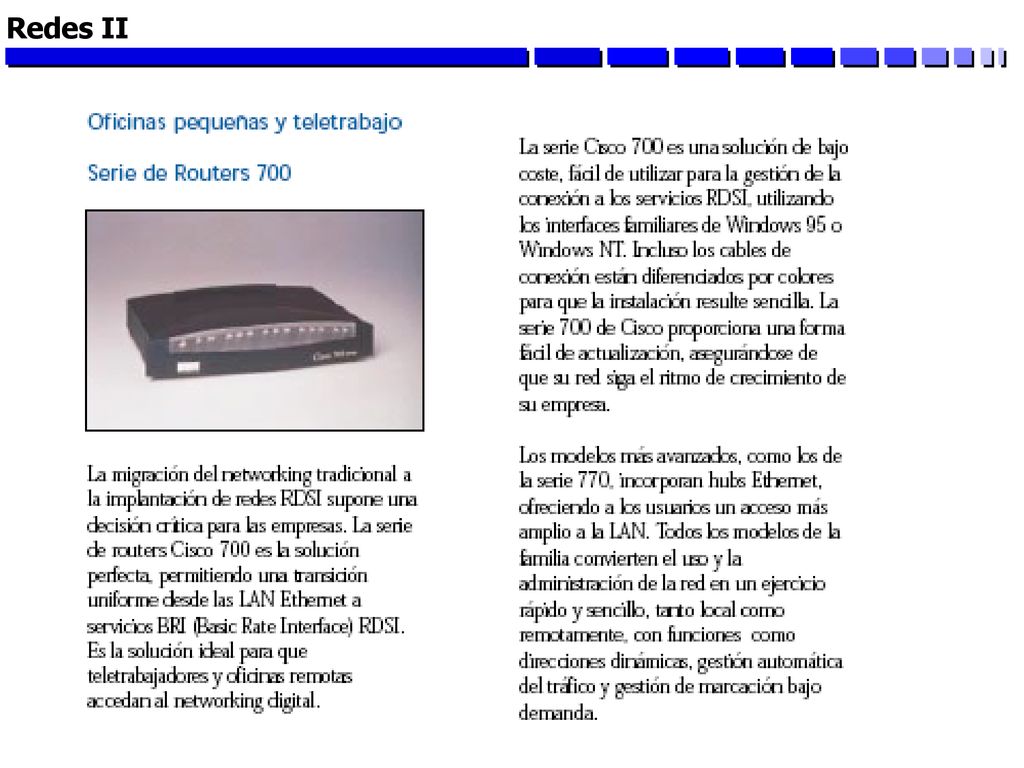

18 Redes II Ejemplo: Routers Cisco

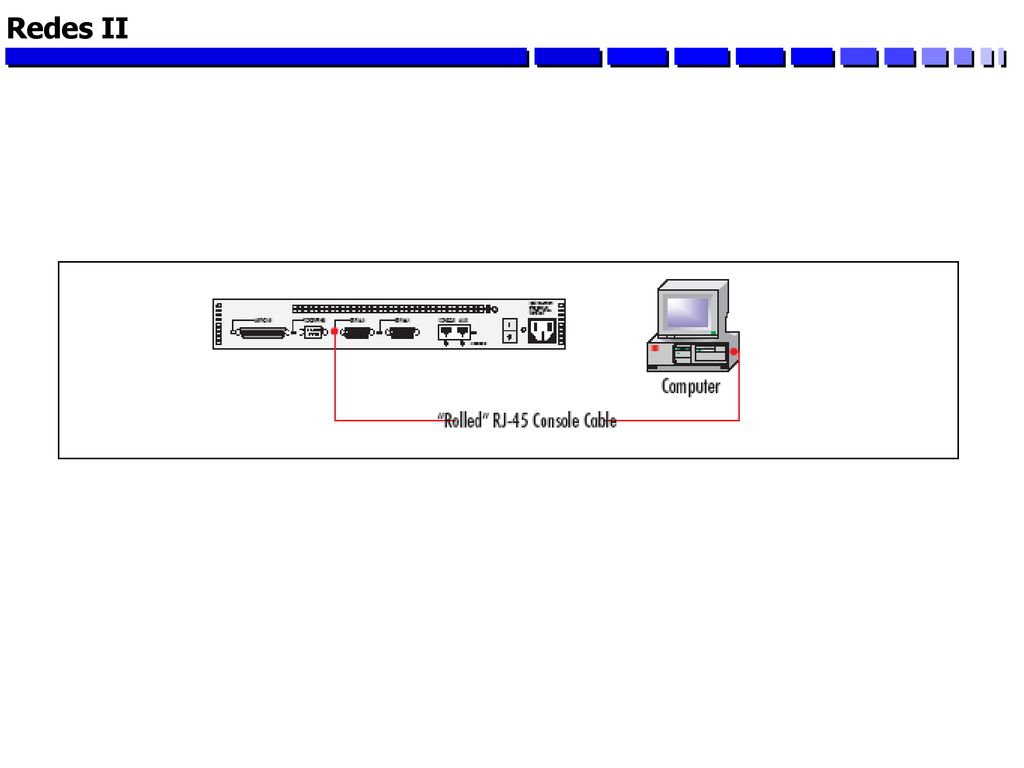

19 Redes II

20 Redes II

21 Redes II

22 Redes II

23 Redes II
