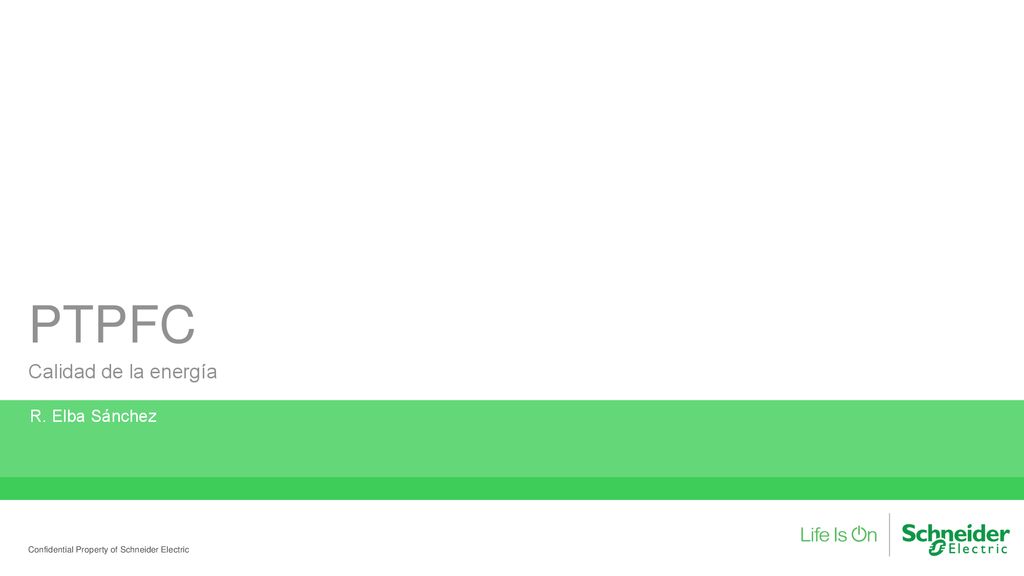

PTPFC Calidad de la energía R. Elba Sánchez

Presentación del tema: "PTPFC Calidad de la energía R. Elba Sánchez"— Transcripción de la presentación:

1 PTPFC Calidad de la energía R. Elba Sánchez
Confidential Property of Schneider Electric This is an example of a Title Slide. We need to convey Life Is On in everything we do, so try to lead with compelling images that are vibrant, authentic, and human. The human element should be apparent and within the context of a segment that we touch. To keep this PowerPoint template file size reduced, we included a small library of image choices in the Slide Master (under View). You can also get them from the SE Asset Library:

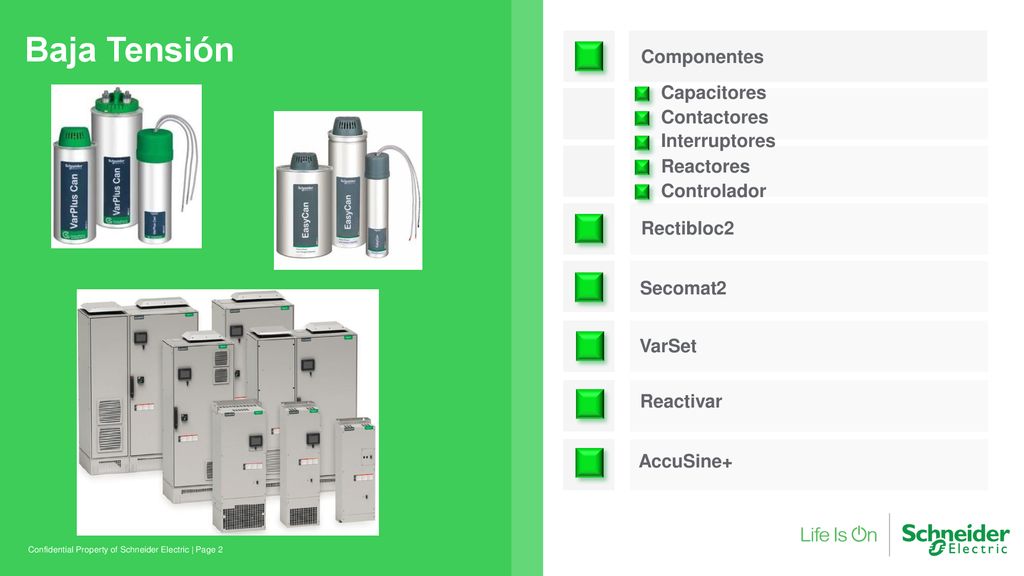

2 Baja Tensión Componentes Capacitores Contactores Interruptores
Reactores Controlador Rectibloc2 Secomat2 VarSet Reactivar AccuSine+ Confidential Property of Schneider Electric | Agenda slide

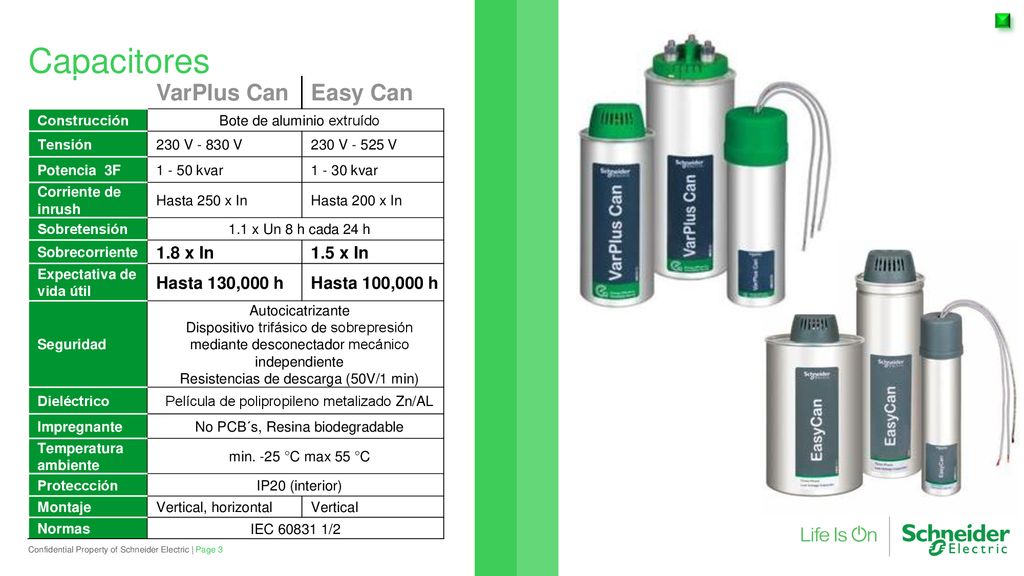

3 Capacitores VarPlus Can Easy Can 1.8 x In 1.5 x In Hasta 130,000 h
VarPlus Can Easy Can Construcción Bote de aluminio extruído Tensión 230 V V 230 V V Potencia 3F kvar kvar Corriente de inrush Hasta 250 x In Hasta 200 x In Sobretensión 1.1 x Un 8 h cada 24 h Sobrecorriente 1.8 x In 1.5 x In Expectativa de vida útil Hasta 130,000 h Hasta 100,000 h Seguridad Autocicatrizante Dispositivo trifásico de sobrepresión mediante desconectador mecánico independiente Resistencias de descarga (50V/1 min) Dieléctrico Película de polipropileno metalizado Zn/AL Impregnante No PCB´s, Resina biodegradable Temperatura ambiente min. -25 °C max 55 °C Proteccción IP20 (interior) Montaje Vertical, horizontal Vertical Normas IEC /2 Confidential Property of Schneider Electric | Section title with image slide

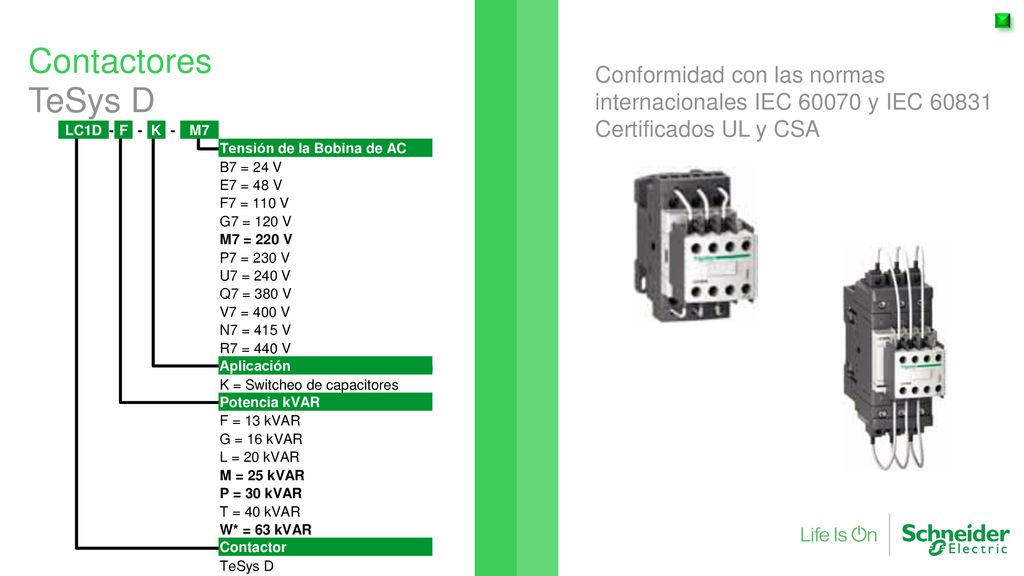

4 Contactores Conformidad con las normas internacionales IEC y IEC 60831 Certificados UL y CSA TeSys D LC1D - F K M7 Tensión de la Bobina de AC B7 = 24 V E7 = 48 V F7 = 110 V G7 = 120 V M7 = 220 V P7 = 230 V U7 = 240 V Q7 = 380 V V7 = 400 V N7 = 415 V R7 = 440 V Aplicación K = Switcheo de capacitores Potencia kVAR F = 13 kVAR G = 16 kVAR L = 20 kVAR M = 25 kVAR P = 30 kVAR T = 40 kVAR W* = 63 kVAR Contactor TeSys D Section title with image slide

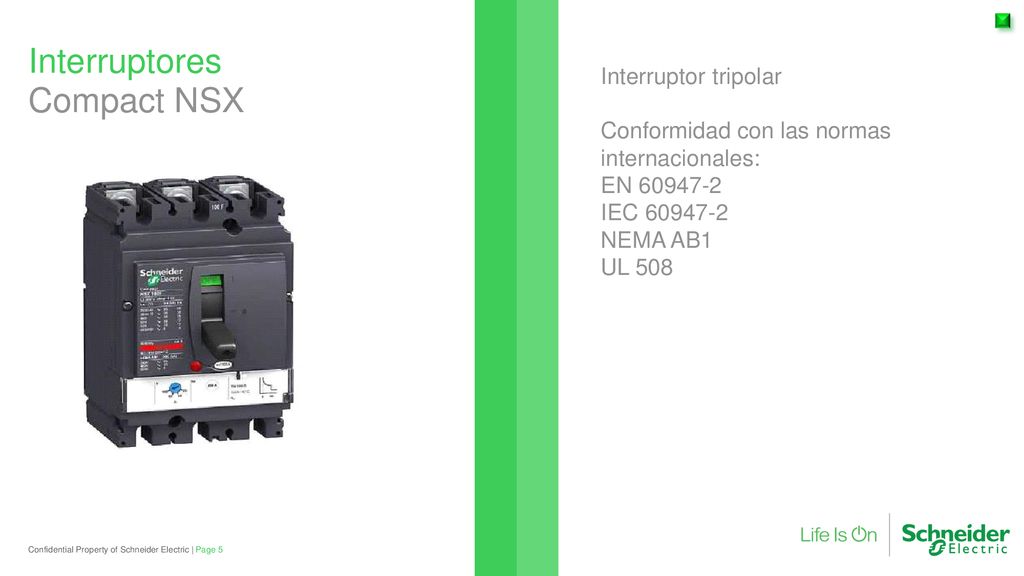

5 Interruptores Compact NSX Interruptor tripolar
Conformidad con las normas internacionales: EN IEC NEMA AB1 UL 508 Compact NSX Confidential Property of Schneider Electric | Section title with image slide

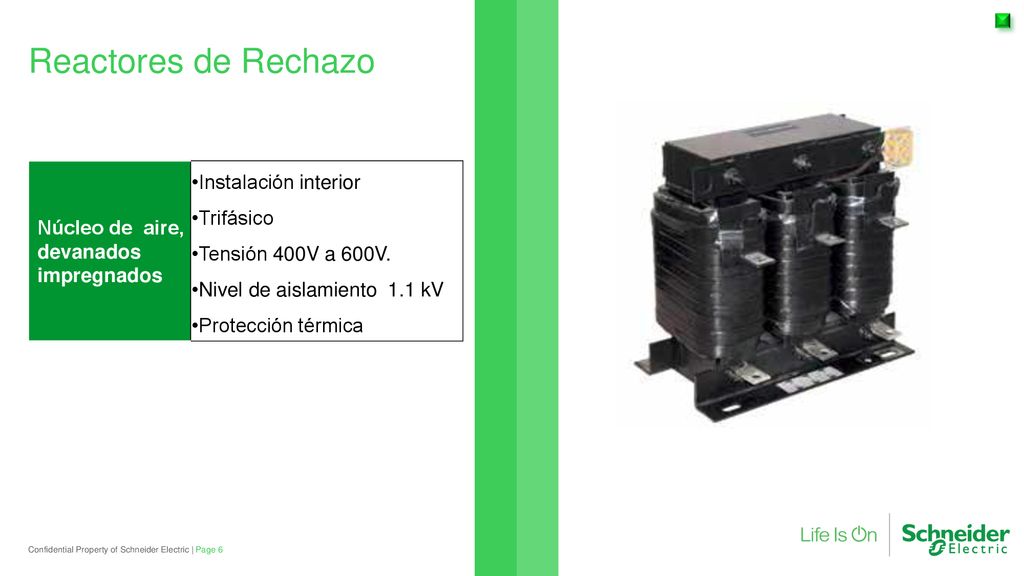

6 Reactores de Rechazo Instalación interior Trifásico
Núcleo de aire, devanados impregnados Instalación interior Trifásico Tensión 400V a 600V. Nivel de aislamiento 1.1 kV Protección térmica Confidential Property of Schneider Electric | Section title with image slide

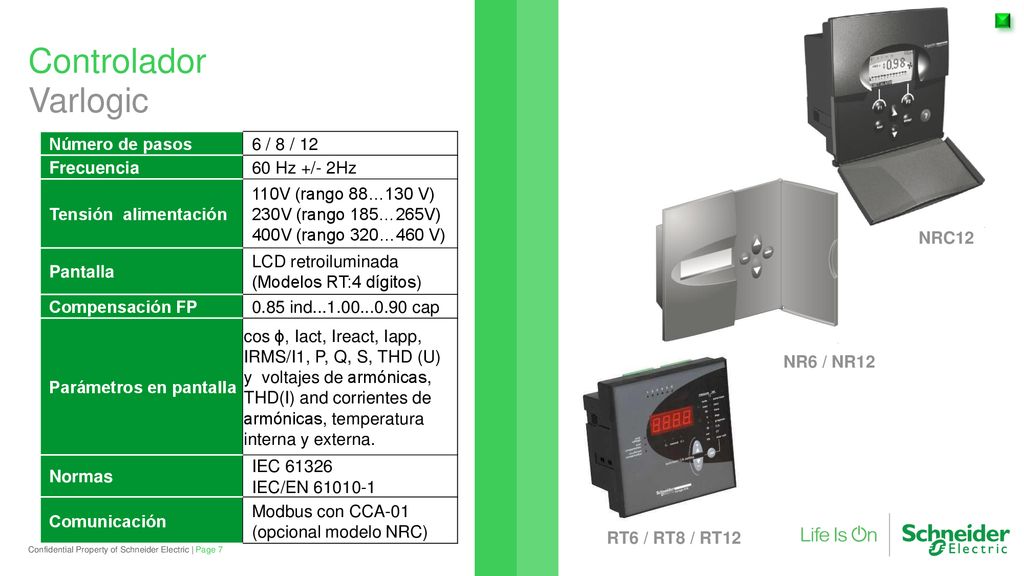

7 Controlador Varlogic Número de pasos 6 / 8 / 12 Frecuencia
60 Hz +/- 2Hz Tensión alimentación 110V (rango 88…130 V) 230V (rango 185…265V) 400V (rango 320…460 V) Pantalla LCD retroiluminada (Modelos RT:4 dígitos) Compensación FP 0.85 ind cap Parámetros en pantalla cos ϕ, Iact, Ireact, Iapp, IRMS/I1, P, Q, S, THD (U) y voltajes de armónicas, THD(I) and corrientes de armónicas, temperatura interna y externa. Normas IEC 61326 IEC/EN Comunicación Modbus con CCA-01 (opcional modelo NRC) NRC12 NR6 / NR12 RT6 / RT8 / RT12 Confidential Property of Schneider Electric | Section title with image slide

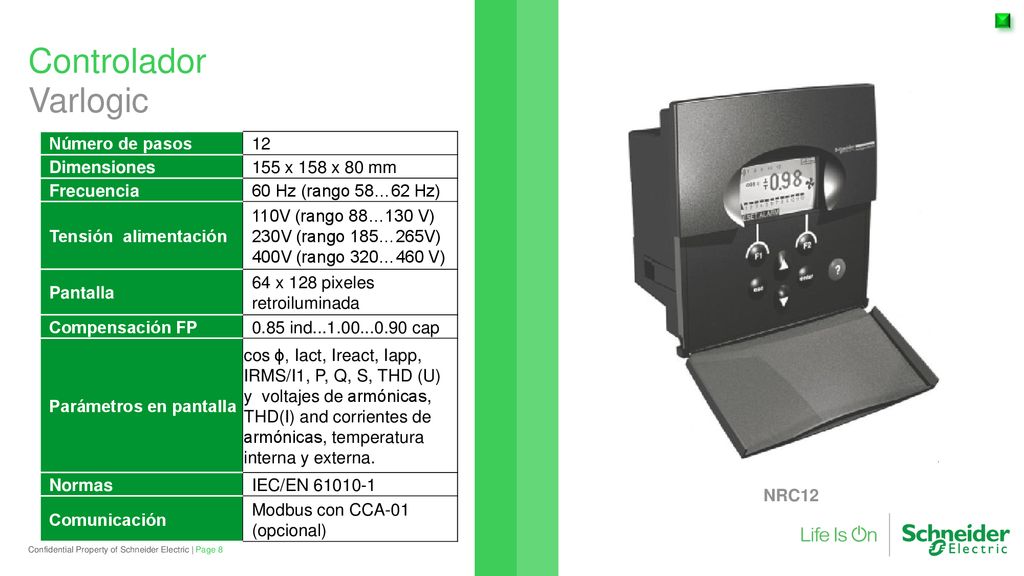

8 Controlador Varlogic Número de pasos 12 Dimensiones 155 x 158 x 80 mm
Frecuencia 60 Hz (rango 58…62 Hz) Tensión alimentación 110V (rango 88…130 V) 230V (rango 185…265V) 400V (rango 320…460 V) Pantalla 64 x 128 pixeles retroiluminada Compensación FP 0.85 ind cap Parámetros en pantalla cos ϕ, Iact, Ireact, Iapp, IRMS/I1, P, Q, S, THD (U) y voltajes de armónicas, THD(I) and corrientes de armónicas, temperatura interna y externa. Normas IEC/EN Comunicación Modbus con CCA-01 (opcional) NRC12 Confidential Property of Schneider Electric | Section title with image slide
