1 Universidad Urbe Diseño Red Telematica

2 Zona de recreación y deporte
Planos generales Zona de recreación y deporte 150 Mts Parqueadero Torre 3 Torre 4 50 Mts 100 Mts 125 Mts Torre 2 Torre 1 Entrada de carros Salida Entrada

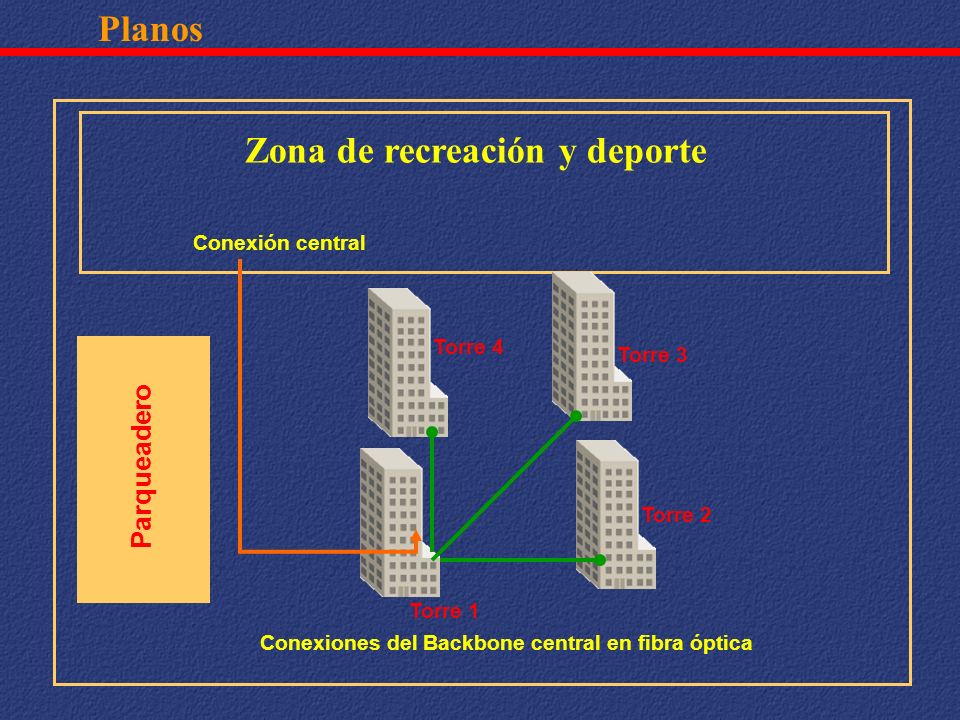

3 Zona de recreación y deporte
Planos Zona de recreación y deporte Conexión central Torre 4 Torre 3 Parqueadero Torre 2 Torre 1 Conexiones del Backbone central en fibra óptica

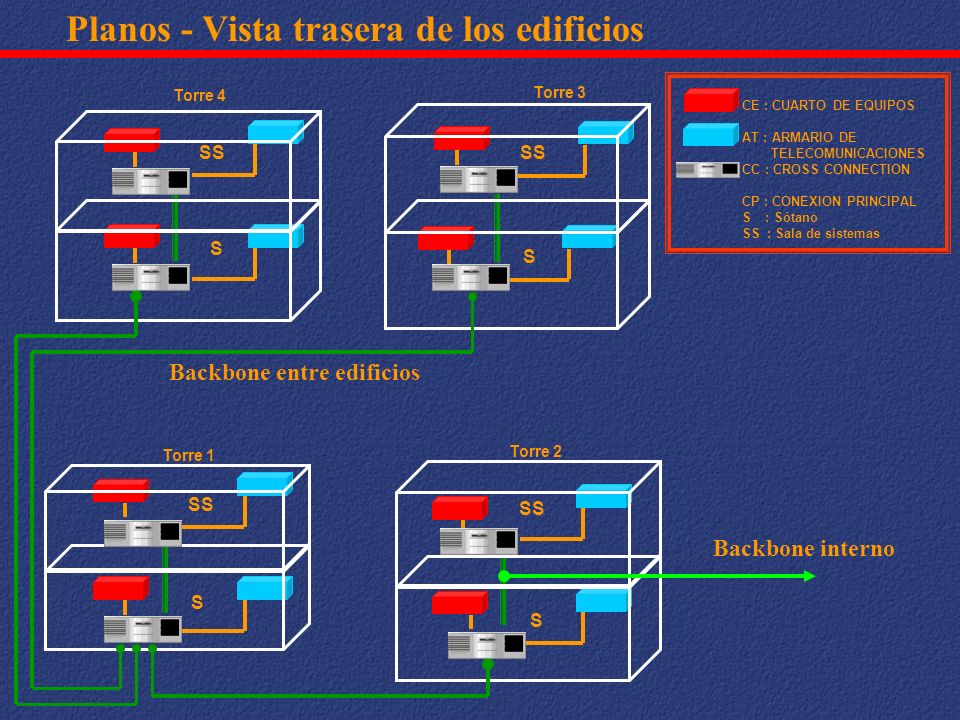

4 Planos - Vista trasera de los edificios
Torre 4 Torre 3 CE : CUARTO DE EQUIPOS AT : ARMARIO DE TELECOMUNICACIONES CC : CROSS CONNECTION CP : CONEXION PRINCIPAL S : Sótano SS : Sala de sistemas SS SS S S Backbone entre edificios Torre 1 Torre 2 SS SS Backbone interno S S

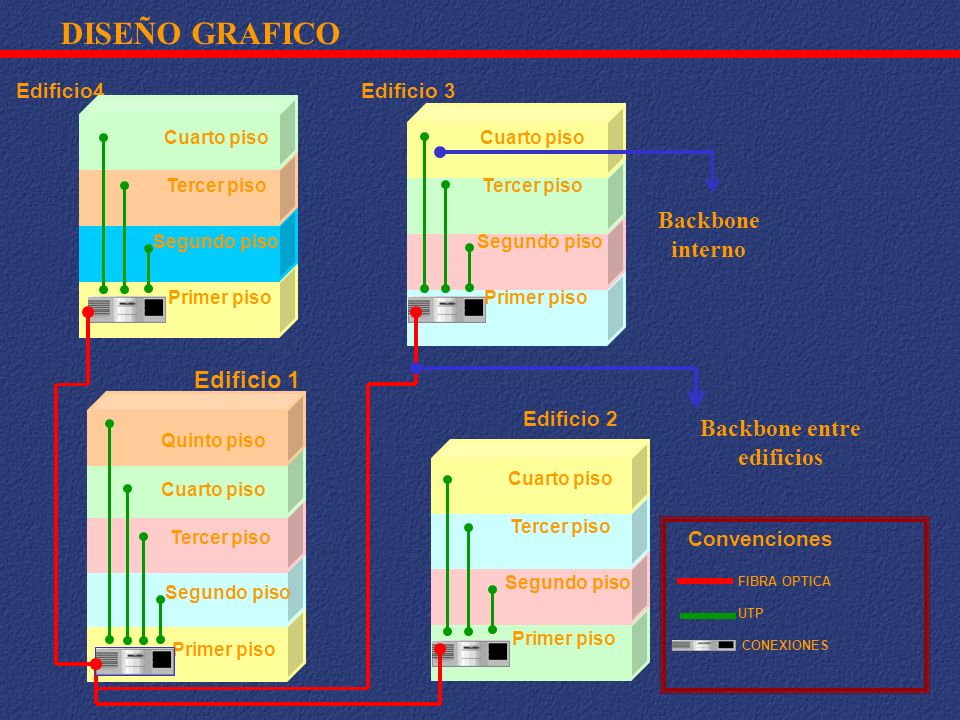

5 DISEÑO GRAFICO Backbone interno Edificio 1 Backbone entre edificios
Cuarto piso Cuarto piso Tercer piso Tercer piso Backbone interno Segundo piso Segundo piso Primer piso Primer piso Edificio 1 Edificio 2 Backbone entre edificios Quinto piso Cuarto piso Cuarto piso Tercer piso Tercer piso Convenciones Segundo piso FIBRA OPTICA UTP CONEXIONES Segundo piso Primer piso Primer piso

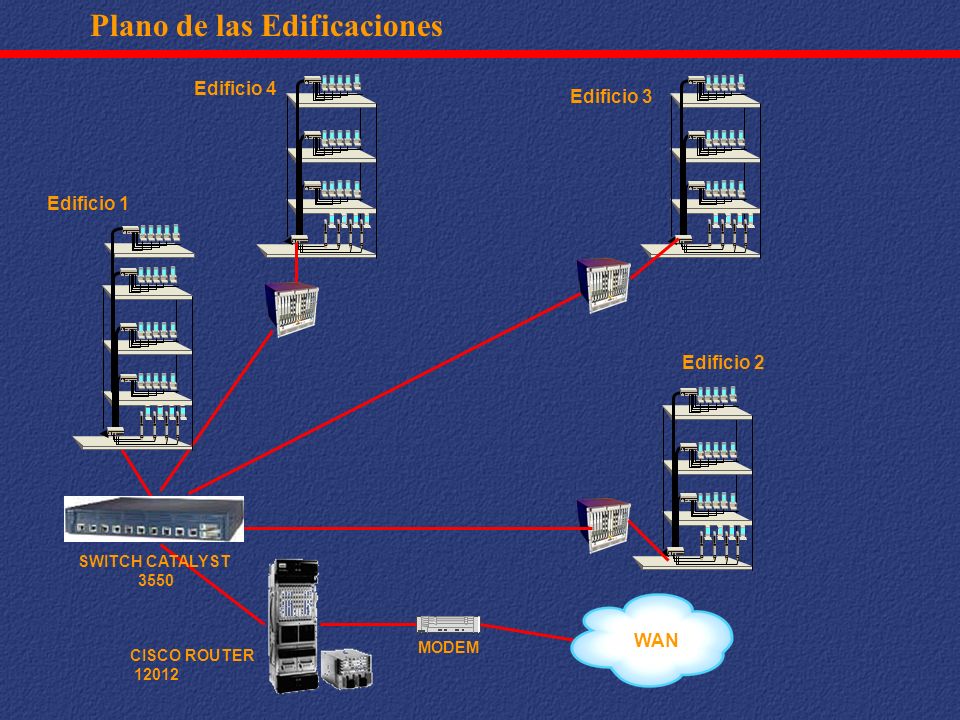

6 Plano de las Edificaciones
Edificio 4 Edificio 3 Edificio 1 Edificio 2 SWITCH CATALYST 3550 WAN MODEM CISCO ROUTER 12012

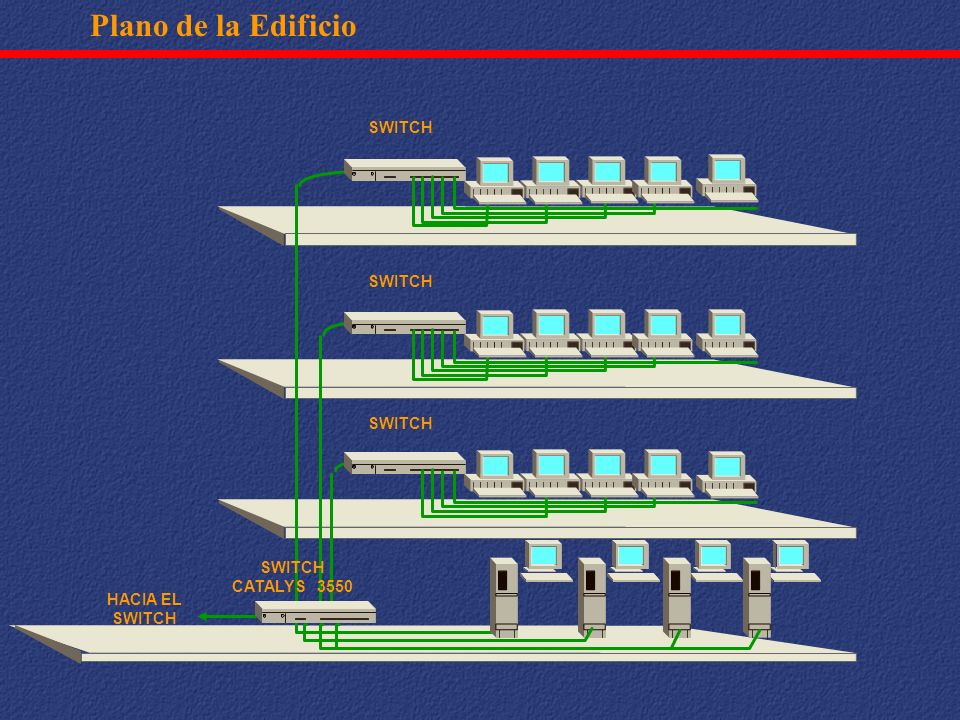

7 Plano de la Edificio SWITCH SWITCH SWITCH SWITCH CATALYS 3550
HACIA EL SWITCH

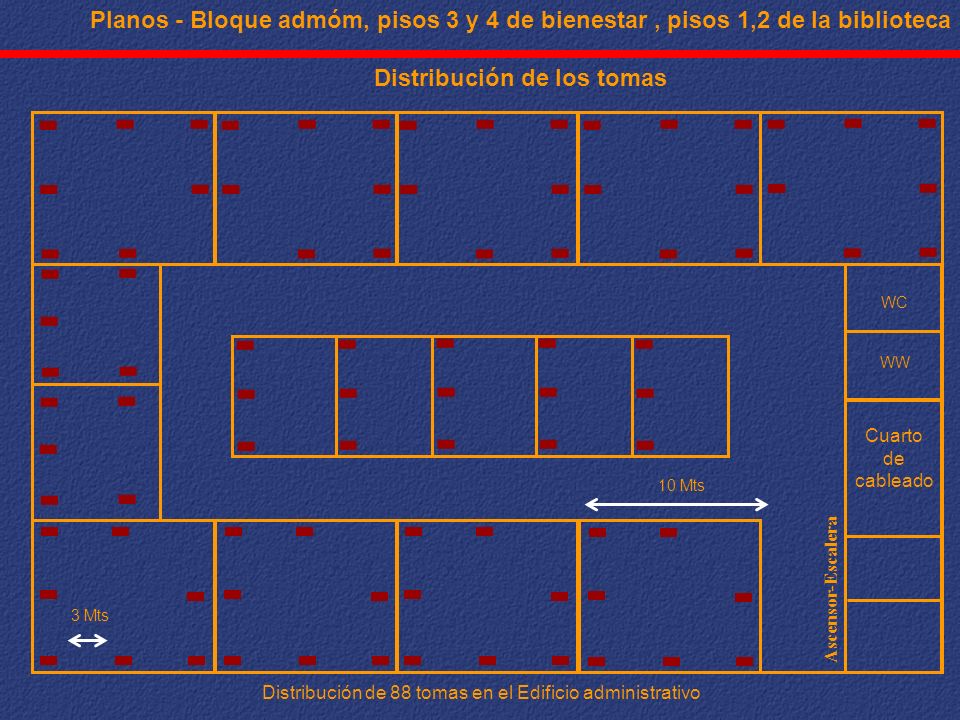

8 Distribución de los tomas
Planos - Bloque admóm, pisos 3 y 4 de bienestar , pisos 1,2 de la biblioteca Distribución de los tomas Ascensor-Escalera 3 Mts WC WW Cuarto de cableado Distribución de 88 tomas en el Edificio administrativo 10 Mts

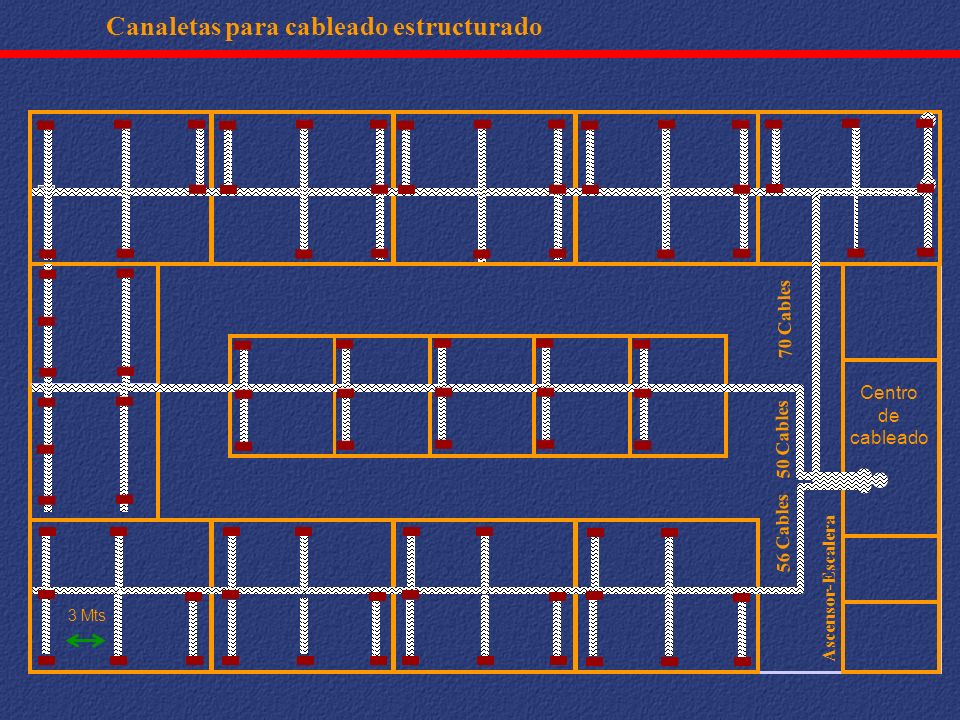

9 Canaletas para cableado estructurado
70 Cables Centro de cableado 50 Cables 56 Cables Ascensor-Escalera 3 Mts

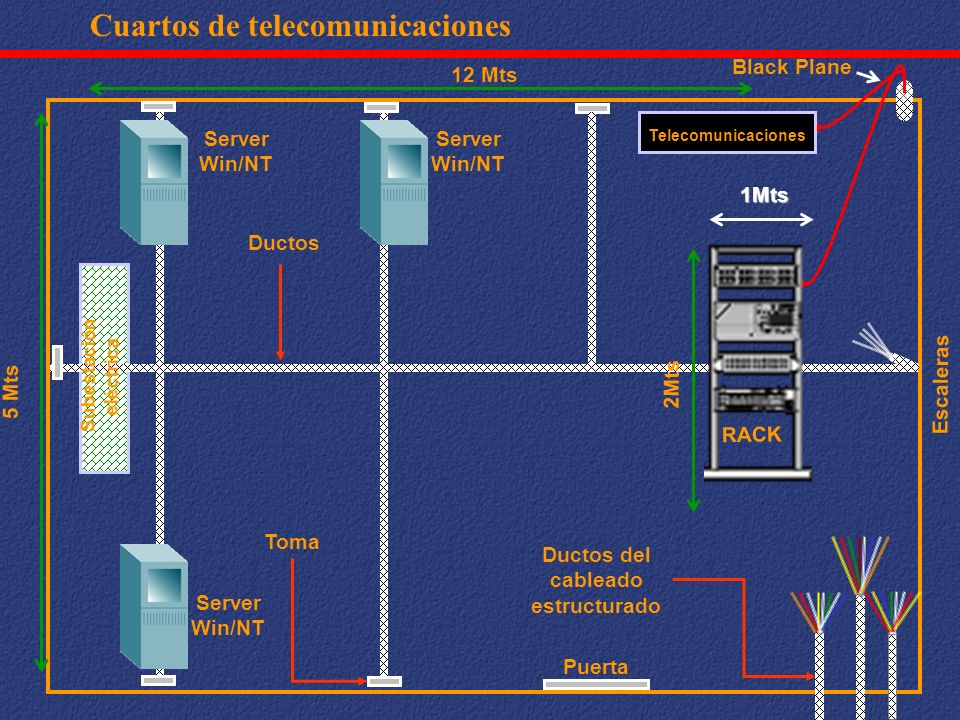

10 Subestación eléctrica Ductos del cableado estructurado
Cuartos de telecomunicaciones Black Plane 12 Mts Server Win/NT Server Win/NT Telecomunicaciones 1Mts Ductos Subestación eléctrica 2Mts Escaleras 5 Mts RACK Toma Ductos del cableado estructurado Server Win/NT Puerta

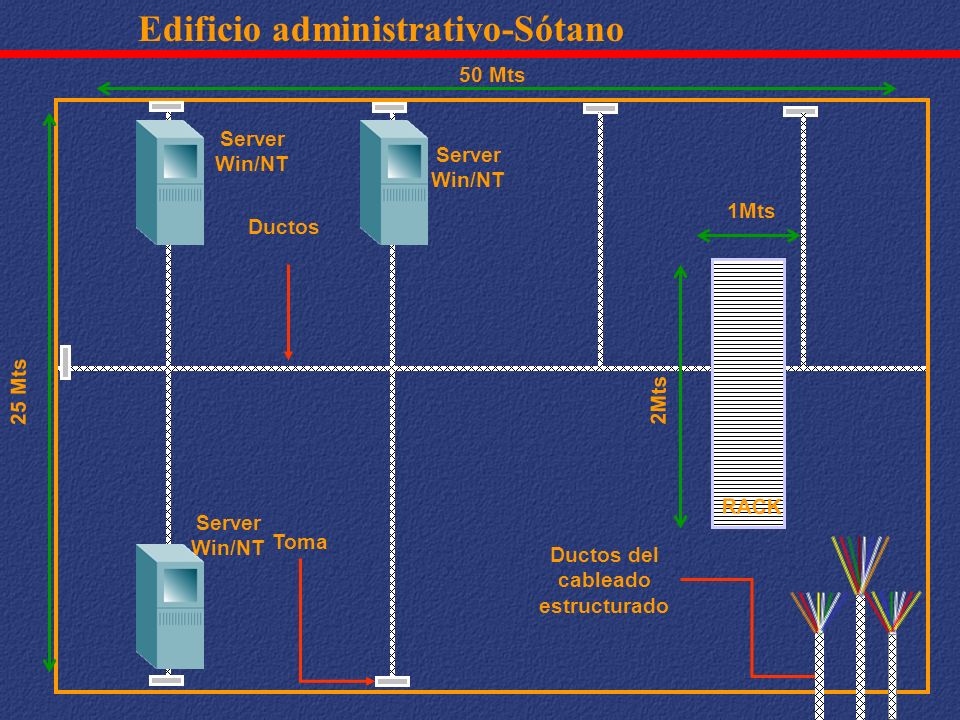

11 Ductos del cableado estructurado
Edificio administrativo-Sótano 50 Mts Server Win/NT Server Win/NT 1Mts Ductos 25 Mts 2Mts RACK Server Win/NT Toma Ductos del cableado estructurado

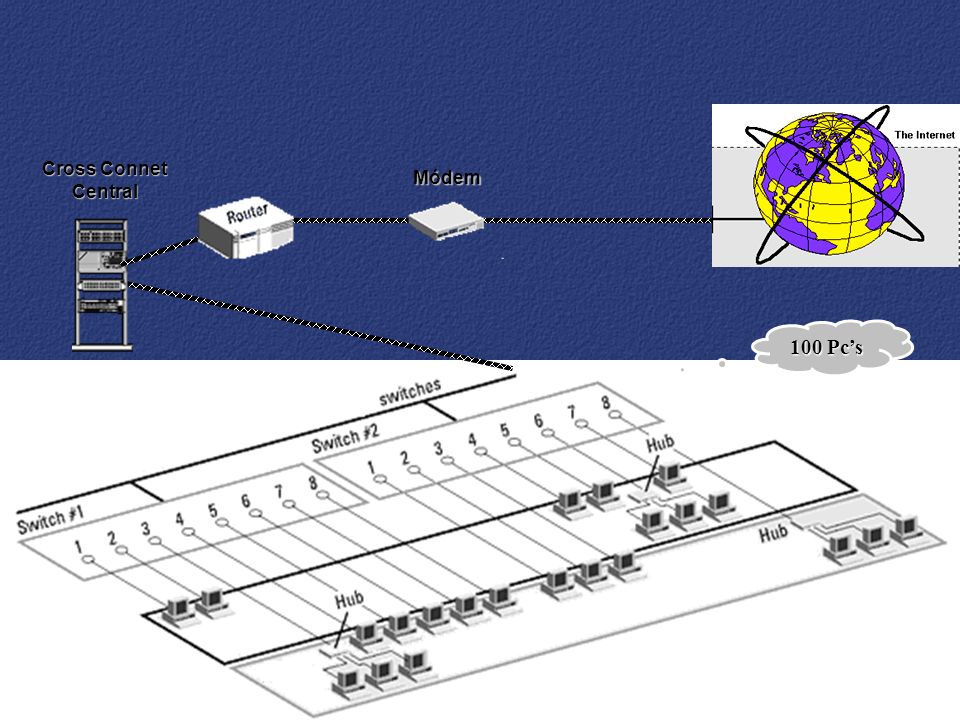

12 Cross Connet Central Módem 100 Pc’s

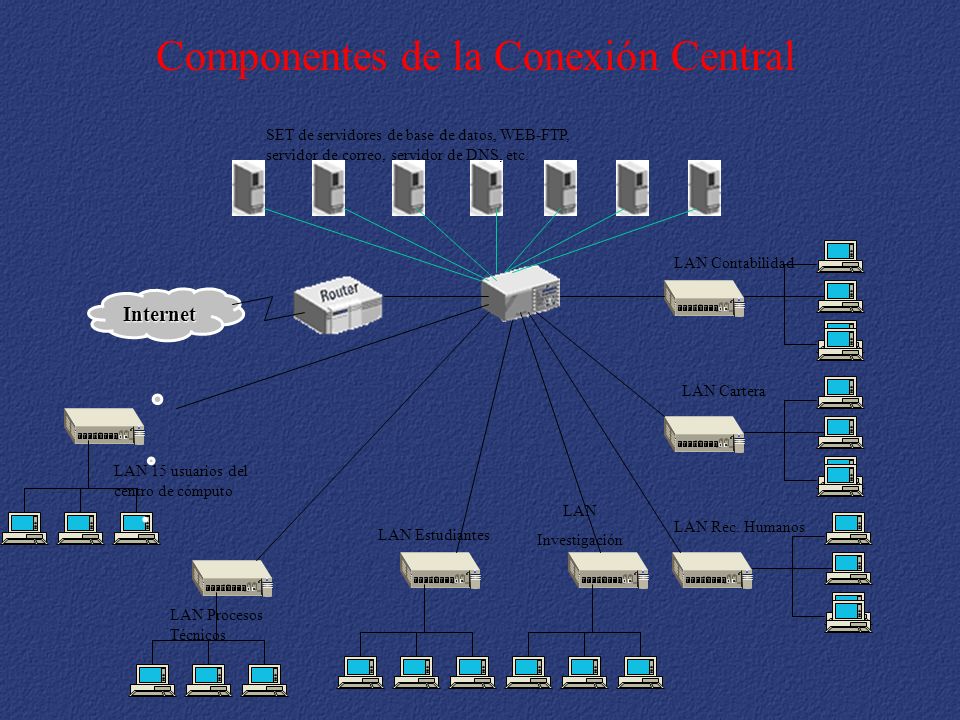

13 Componentes de la Conexión Central
Internet LAN Contabilidad LAN Cartera LAN Rec. Humanos LAN Estudiantes LAN Investigación LAN Procesos Técnicos SET de servidores de base de datos, WEB-FTP, servidor de correo, servidor de DNS, etc. LAN 15 usuarios del centro de cómputo

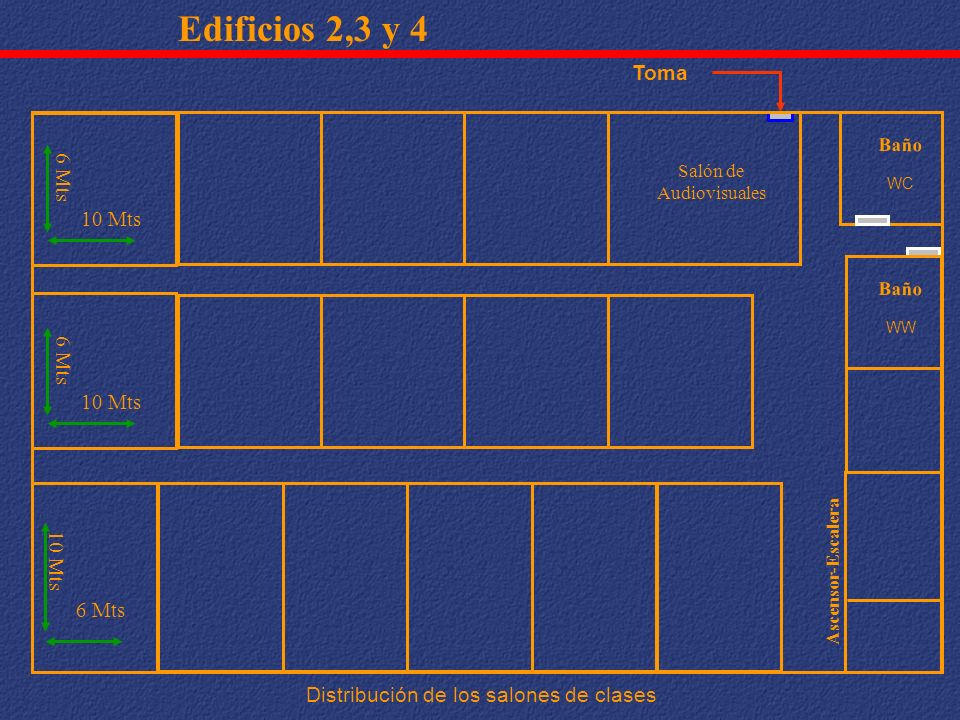

14 Distribución de los salones de clases
Edificios 2,3 y 4 Toma Baño Salón de Audiovisuales 6 Mts WC 10 Mts Baño WW 6 Mts 10 Mts 10 Mts Ascensor-Escalera 6 Mts Distribución de los salones de clases

15 Distribución de los salones de clase
Piso 1, requerimientos Cuarto de servidores Dimensiones: 10 x 12 Mts Sala 6 Sala 7 Sala 8 Sala 9 Sala 10 1 Hub. 42 Tomas. 100M de UTP5 42 PC’S Server Win/NT Impresora. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. Dir. Salas Entrada Sala 1 Sala 2 Sala 3 Sala 4 Sala 5 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42 Tomas 100M de UTP5 42 PC’S con: Windows. Office. Master Cad. Etc. 1 Hub. 42Tomas 100M de UTP5 42 PC’S con: Windows. Office. 30MAC Ascensor-Escalera Distribución de los salones de clase

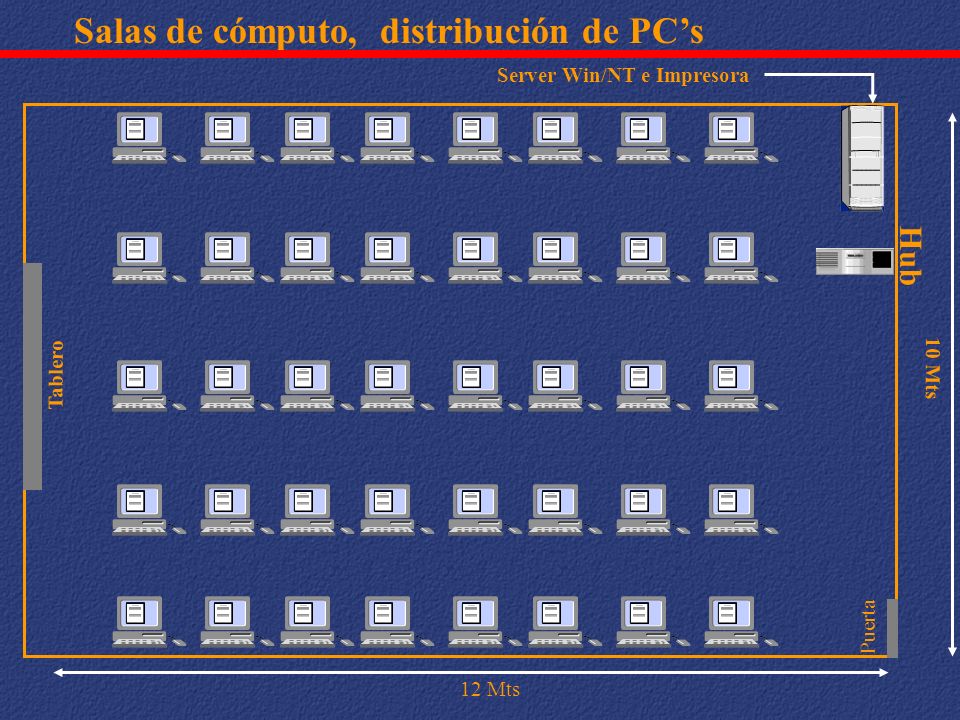

16 Salas de cómputo, distribución de PC’s
Server Win/NT e Impresora Hub Tablero 10 Mts Puerta 12 Mts

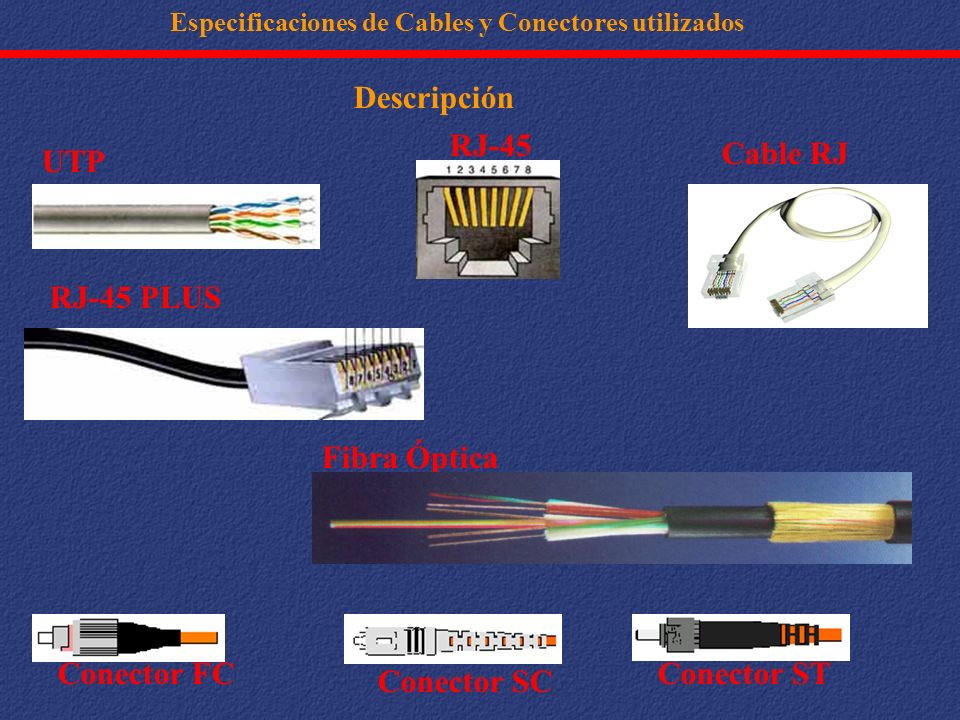

17 Descripción RJ-45 Cable RJ UTP RJ-45 PLUS Fibra Óptica Conector FC
Especificaciones de Cables y Conectores utilizados Descripción RJ-45 Cable RJ UTP RJ-45 PLUS Fibra Óptica Conector FC Conector ST Conector SC

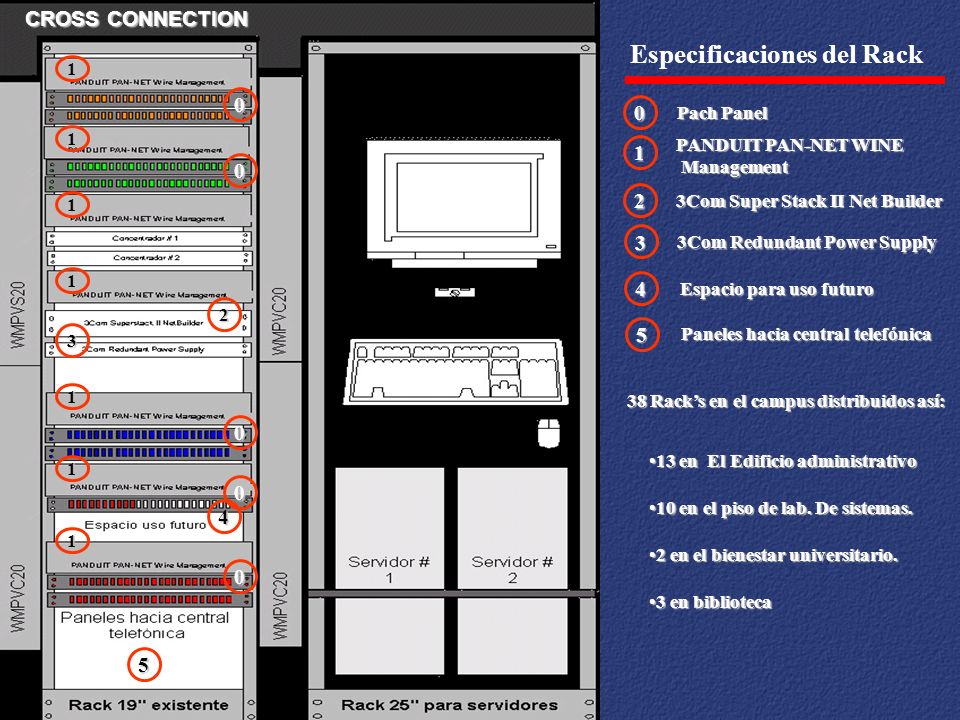

18 Especificaciones del Rack
CROSS CONNECTION Especificaciones del Rack 1 Pach Panel 1 PANDUIT PAN-NET WINE Management 1 3Com Super Stack II Net Builder 2 1 3 3Com Redundant Power Supply 1 4 Espacio para uso futuro 2 5 Paneles hacia central telefónica 3 1 38 Rack’s en el campus distribuidos así: 13 en El Edificio administrativo 10 en el piso de lab. De sistemas. 2 en el bienestar universitario. 3 en biblioteca 1 4 1 5

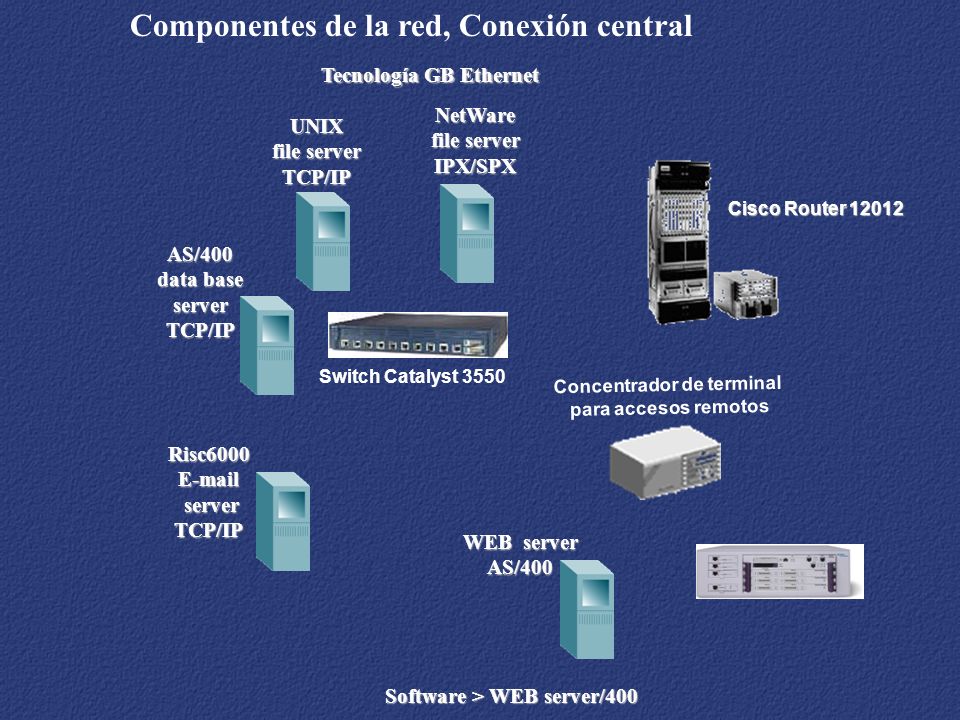

19 Concentrador de terminal
Componentes de la red, Conexión central Tecnología GB Ethernet NetWare file server IPX/SPX UNIX file server TCP/IP Cisco Router 12012 AS/400 data base server TCP/IP Switch Catalyst 3550 Concentrador de terminal para accesos remotos Risc6000 server TCP/IP WEB server AS/400 Software > WEB server/400

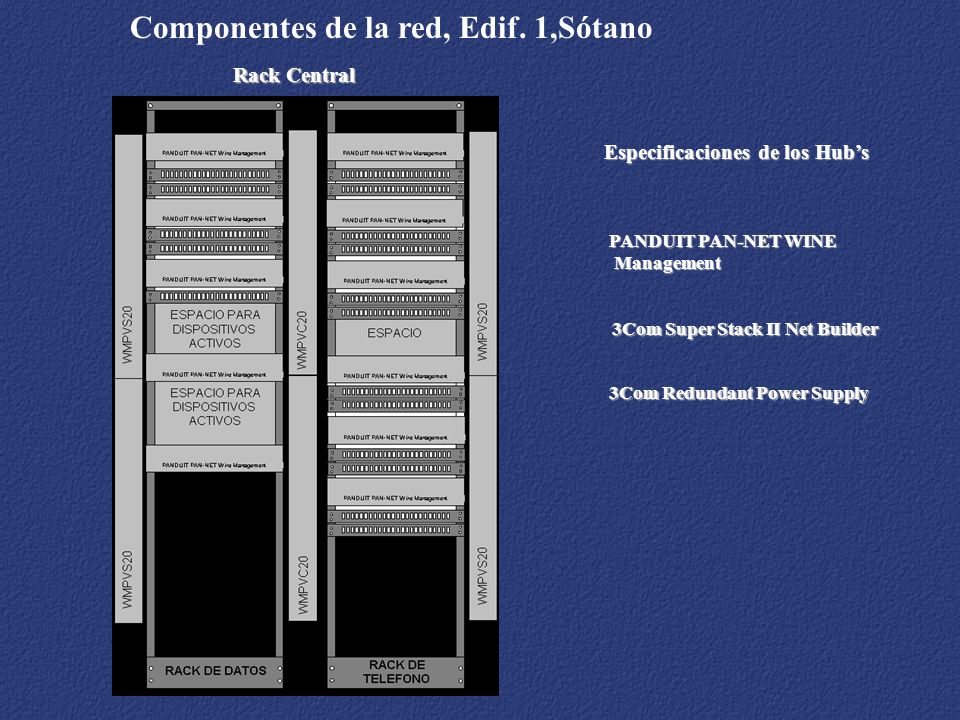

20 Componentes de la red, Edif. 1,Sótano
Rack Central Especificaciones de los Hub’s PANDUIT PAN-NET WINE Management 3Com Super Stack II Net Builder 3Com Redundant Power Supply

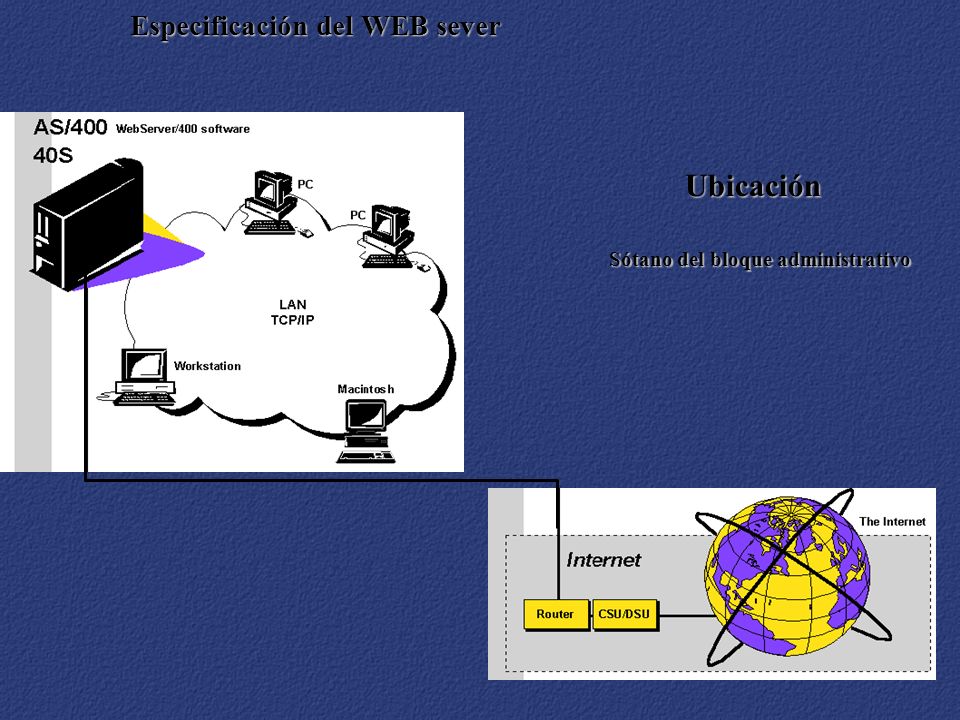

21 Ubicación Especificación del WEB sever
Sótano del bloque administrativo

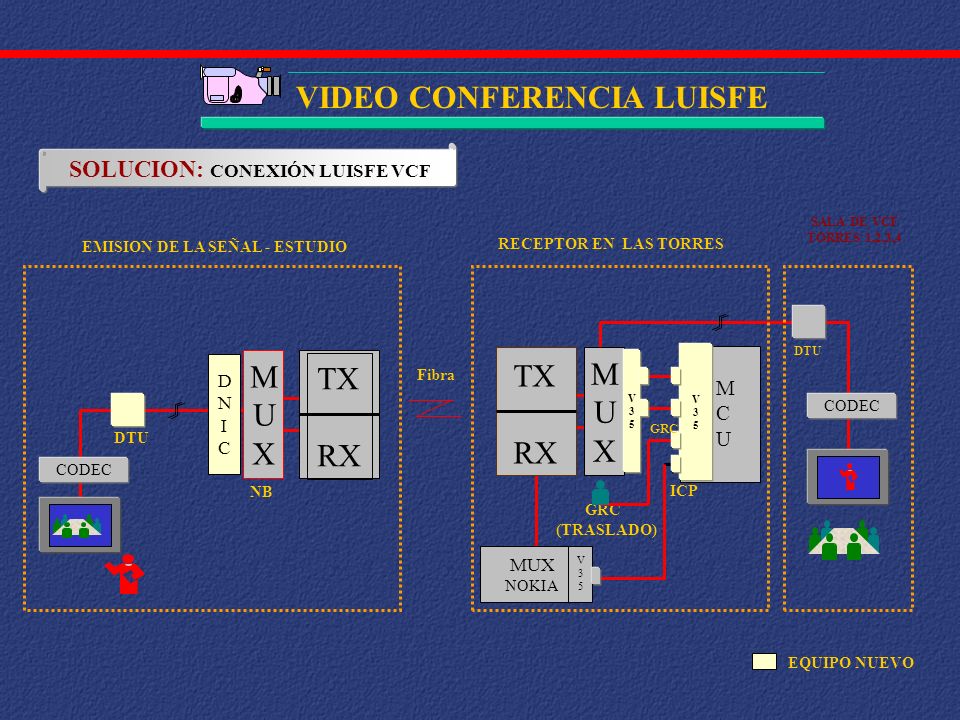

22 SOLUCION: CONEXIÓN LUISFE VCF
VIDEO CONFERENCIA LUISFE SOLUCION: CONEXIÓN LUISFE VCF SALA DE VCF TORRES 1,2,3,4 EMISION DE LA SEÑAL - ESTUDIO RECEPTOR EN LAS TORRES DTU D N I C M U X TX RX M U X V 3 5 TX RX V 3 5 Fibra M C U CODEC GRC DTU CODEC NB ICP GRC (TRASLADO) MUX NOKIA V 3 5 EQUIPO NUEVO

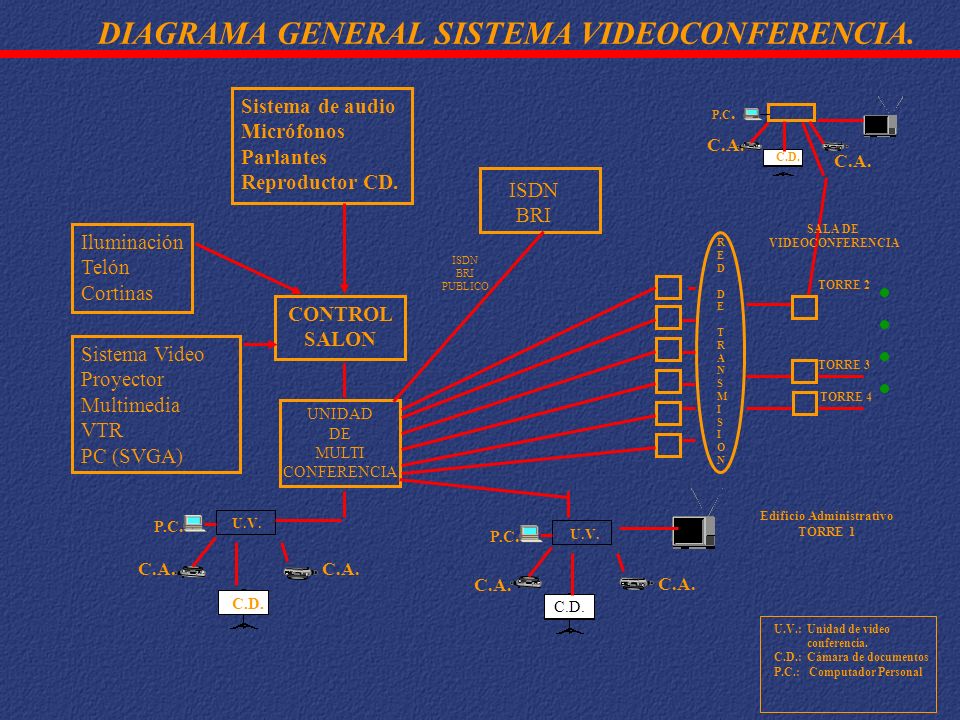

23 Edificio Administrativo
DIAGRAMA GENERAL SISTEMA VIDEOCONFERENCIA. Sistema de audio Micrófonos Parlantes Reproductor CD. P.C. C.A. C.D. C.A. ISDN BRI SALA DE VIDEOCONFERENCIA Iluminación Telón Cortinas R E D T A N S M I O ISDN BRI PUBLICO TORRE 2 CONTROL SALON Sistema Video Proyector Multimedia VTR PC (SVGA) TORRE 3 TORRE 4 UNIDAD DE MULTI CONFERENCIA Edificio Administrativo TORRE 1 P.C. U.V. P.C. U.V. C.A. C.A. C.A. C.A. U.V. C.D. C.D. U.V.: Unidad de video conferencia. C.D.: Cámara de documentos P.C.: Computador Personal
