1 30/11/2018

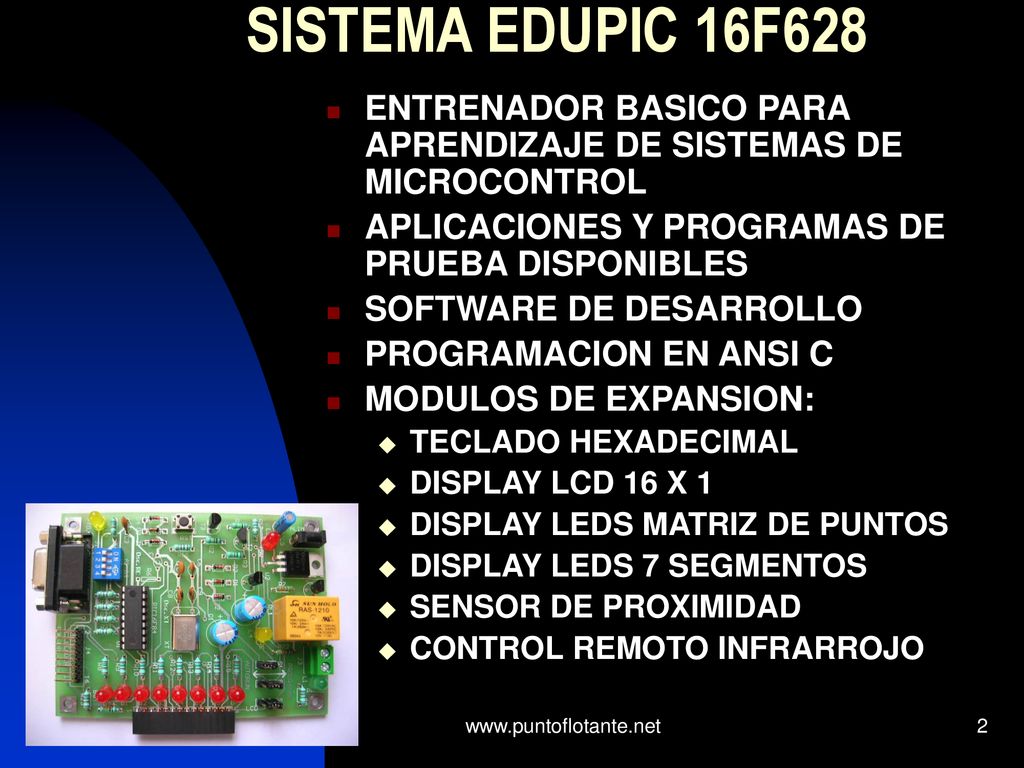

2 SISTEMA EDUPIC 16F628 ENTRENADOR BASICO PARA APRENDIZAJE DE SISTEMAS DE MICROCONTROL APLICACIONES Y PROGRAMAS DE PRUEBA DISPONIBLES SOFTWARE DE DESARROLLO PROGRAMACION EN ANSI C MODULOS DE EXPANSION: TECLADO HEXADECIMAL DISPLAY LCD 16 X 1 DISPLAY LEDS MATRIZ DE PUNTOS DISPLAY LEDS 7 SEGMENTOS SENSOR DE PROXIMIDAD CONTROL REMOTO INFRARROJO 30/11/2018

3 EDUPIC 16F84 EDUPIC 16F628 EDUPIC 16F628 30/11/2018

4 KIT EDUPIC 16F628 -El kit incluye modulo EDUPIC, cable serial, eliminador de baterías, módulo LCD, teclado hexadecimal y disco CD.   -Puesta en marcha inmediata a través de Software MPLAB IDE con conexión a puerto serial COM1 de PC con Windows 98, y versiones posteriores inluyendo XP y Vista.   -Incluye programador de memoria FLASH de 16F84/16F628, integrado en módulo EDUPIC.   -Microcontrolador con 2K de FLASH, 224 bytes de RAM, 128 bytes de EEPROM, watch dog, temporizador, función de SLEEP. En total 13 bits de entradas o salidas programables.   -Incluye interfaces para aplicaciones: 8 leds, 4 microswitches, relevador, puertos para TECLADO Y LCD   -Aplicaciones: entenador para aprendizaje de sistemas de microcontrol, robótica, control industrial, control de acceso, terminales remotas, sistemas de alarmas. -CONTENIDO DEL CD: SOFTWARE PROFESIONAL DE DESARROLLO (MPLAB IDE v8.50), CON EDITOR, ENSAMBLADOR Y SIMULADOR. SOFTWARE PROGRAMADOR PARA EL MICROCONTROLADOR 16F628 (WINPIC), COMPILADOR DE ANSI C (HITECH VERSION LITE). -MANUAL EN ESPAÑOL CON DIAGRAMAS ELECTRONICOS Y PUESTA EN MARCHA PASO A PASO, MATERIAL DIDACTICO (PIC-BOOK), ARCHIVOS TUTORIALES, PROGRAMAS DE PRUEBA, DATA SHEETS COMPLETAS Y NOTAS DE APLICACION.

5 MODULO EDUPIC 16F628 www.puntoflotante.net 30/11/2018

6 conexión directa a edupic 16f628, no necesitan cables
teclado y display LCD DISPLAY LCD 16 X 1 TECLADO HEXADECIMAL 4 X 4 conexión directa a edupic 16f628, no necesitan cables

7 conexión del LCD 16 x 1 30/11/2018

8 Conexión del teclado y LCD

9 aplicación típica

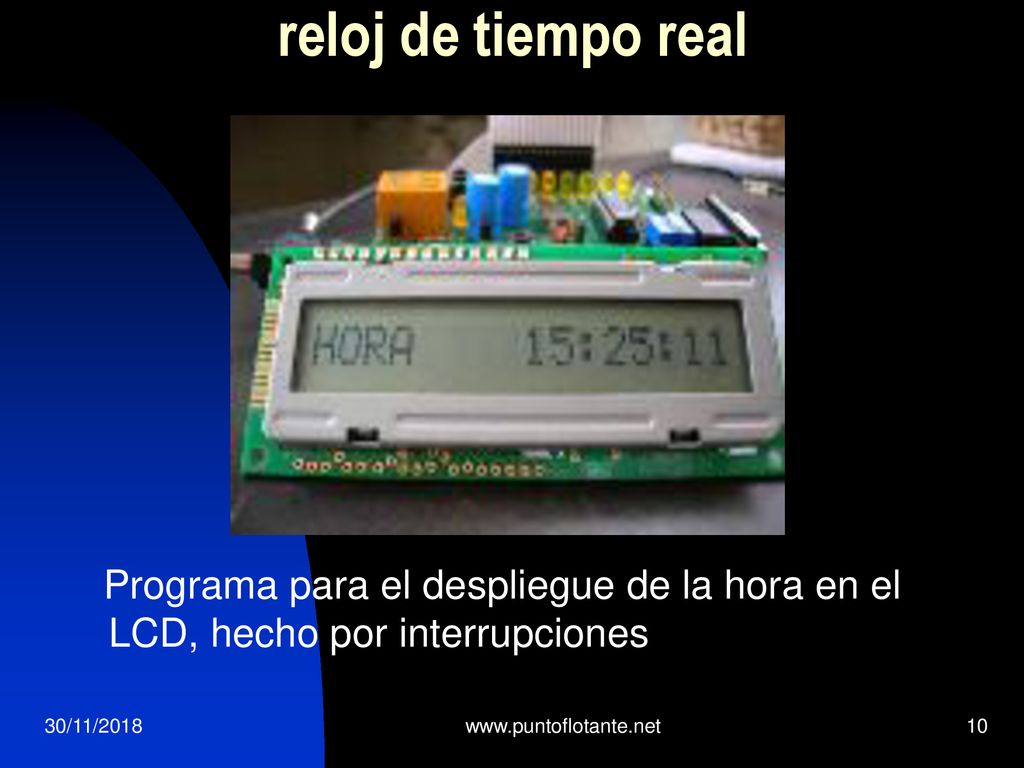

10 reloj de tiempo real Programa para el despliegue de la hora en el LCD, hecho por interrupciones 30/11/2018

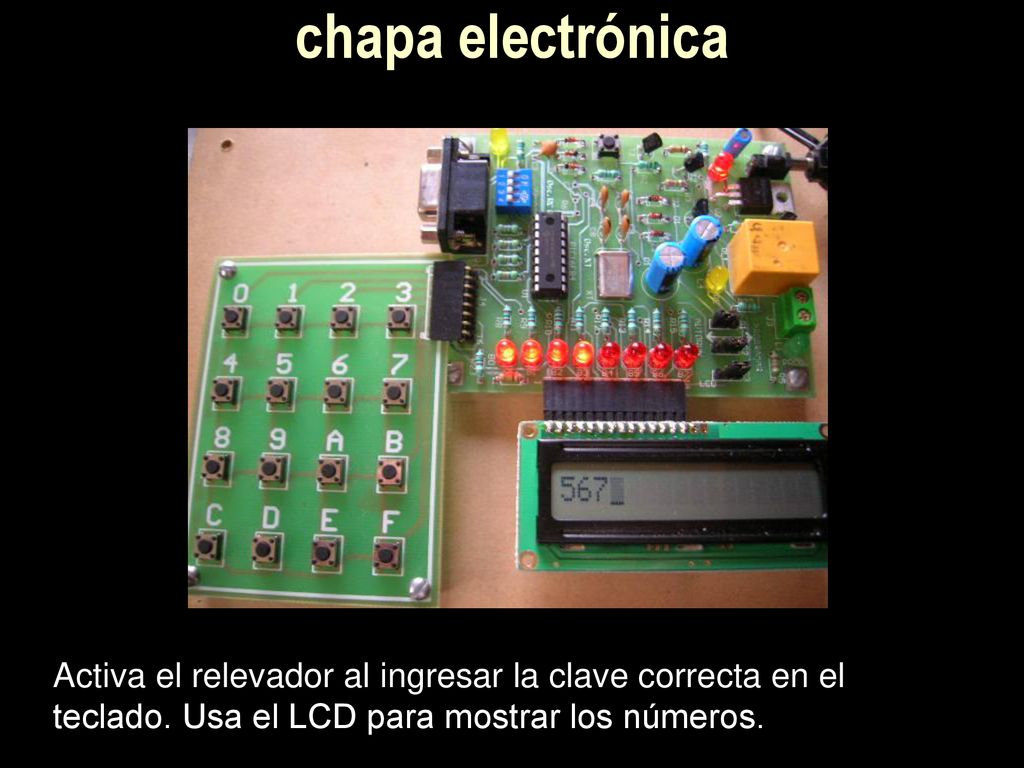

11 chapa electrónica Activa el relevador al ingresar la clave correcta en el teclado. Usa el LCD para mostrar los números.

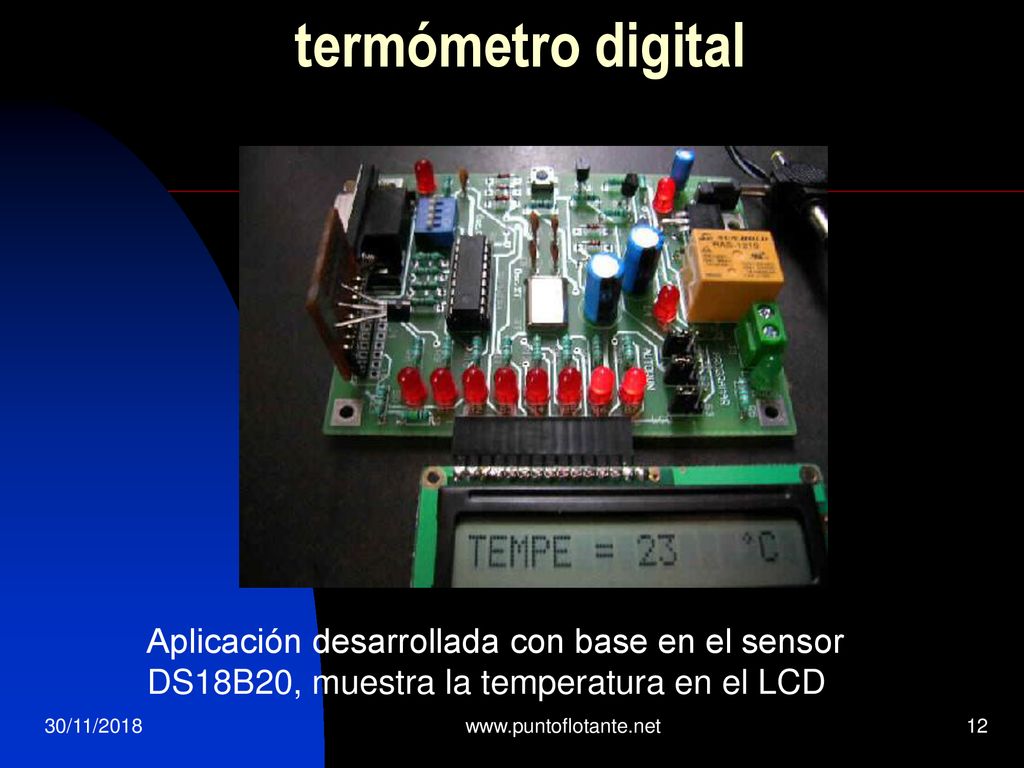

12 termómetro digital Aplicación desarrollada con base en el sensor DS18B20, muestra la temperatura en el LCD 30/11/2018

13 30/11/2018

14 display de matríz de leds 7 x 5
Módulo para mostrar caracteres alfanuméricos en un display de leds de 5 mm. Se conecta directamente a EDUPIC 16F628 30/11/2018

15 display de leds 7 segmentos
Circuito para mostrar información numérica en 3 módulos display de 7 segmentos. Conexión directa a EDUPIC 16F628

16 Control remoto infrarrojo
30/11/2018

17 Detector de proximidad
Usa un foto emisor y un detector infrarrojo. 3 modos distintos de operación. Para numerosas aplicaciones de control, sistemas de seguridad y ahorro de energía.

18 programación en lenguaje C
Programación del módulo EDUPIC 16F628 a través de lenguaje de alto nivel ANSI C. Aplicaciones incluídas.

19 Desarrollo integrado desde una computadora PC
Desde la PC es posible editar, ensamblar, compilar, simular, y programar el EDUPIC 16F628 sin mover cables ni conectores

20 programa profesional MPLAB IDE
Distribuído por Microchip, integra todas las funciones necesarias para el desarrollo de aplicaciones con EDUPIC 16F628 desde la PC: editor, ensamblador, simulador, compilador, programador. 30/11/2018
