1 TEMA 2: PAPER 1

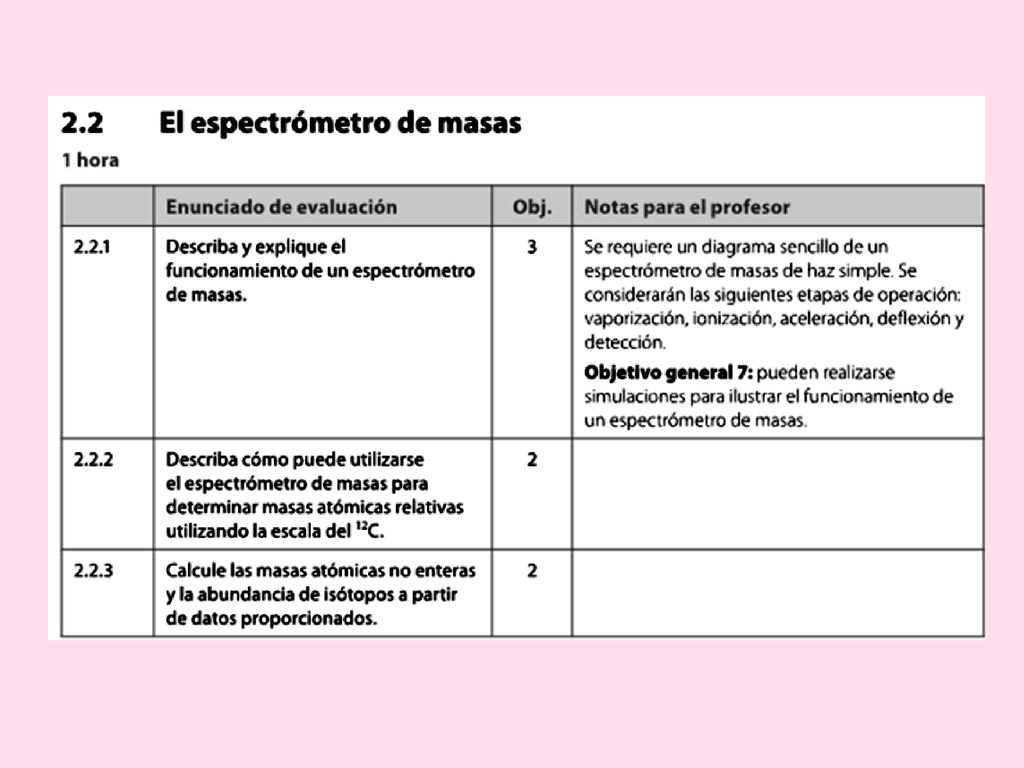

2

3

4

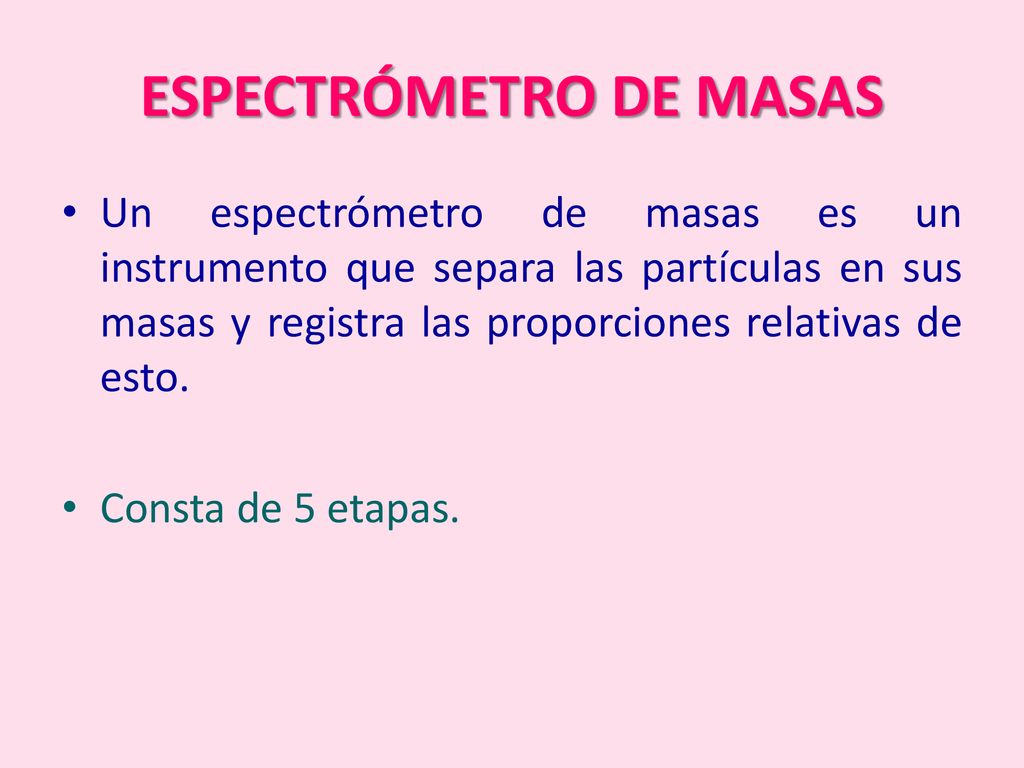

5 ESPECTRÓMETRO DE MASAS
Un espectrómetro de masas es un instrumento que separa las partículas en sus masas y registra las proporciones relativas de esto. Consta de 5 etapas.

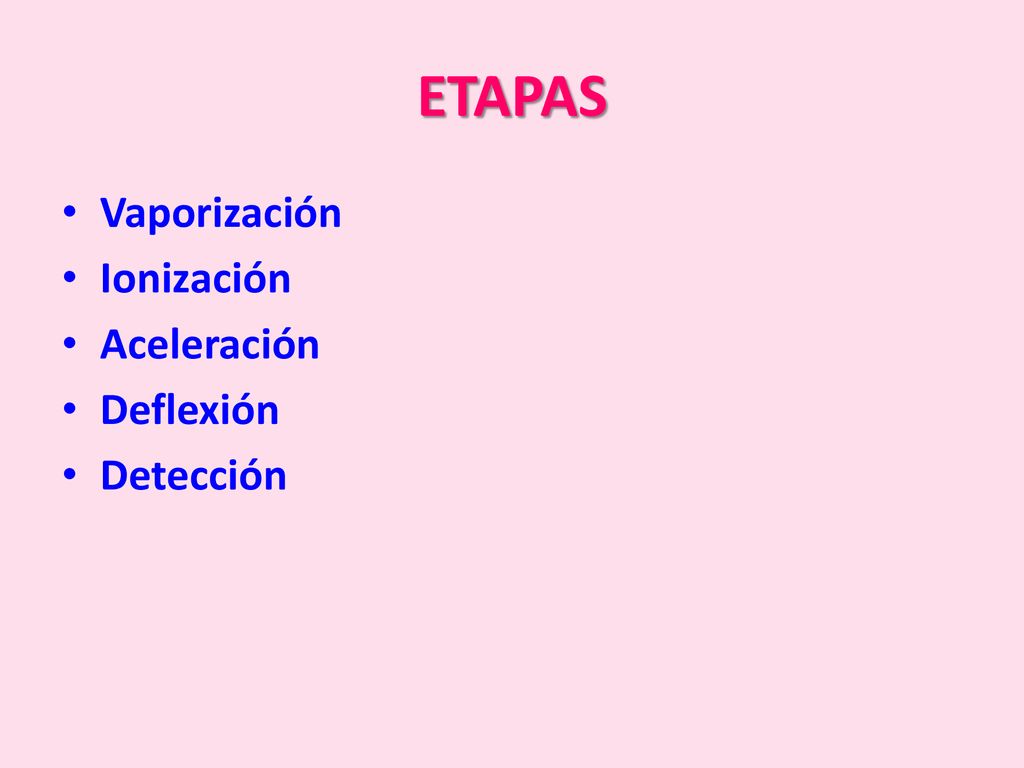

6 ETAPAS Vaporización Ionización Aceleración Deflexión Detección

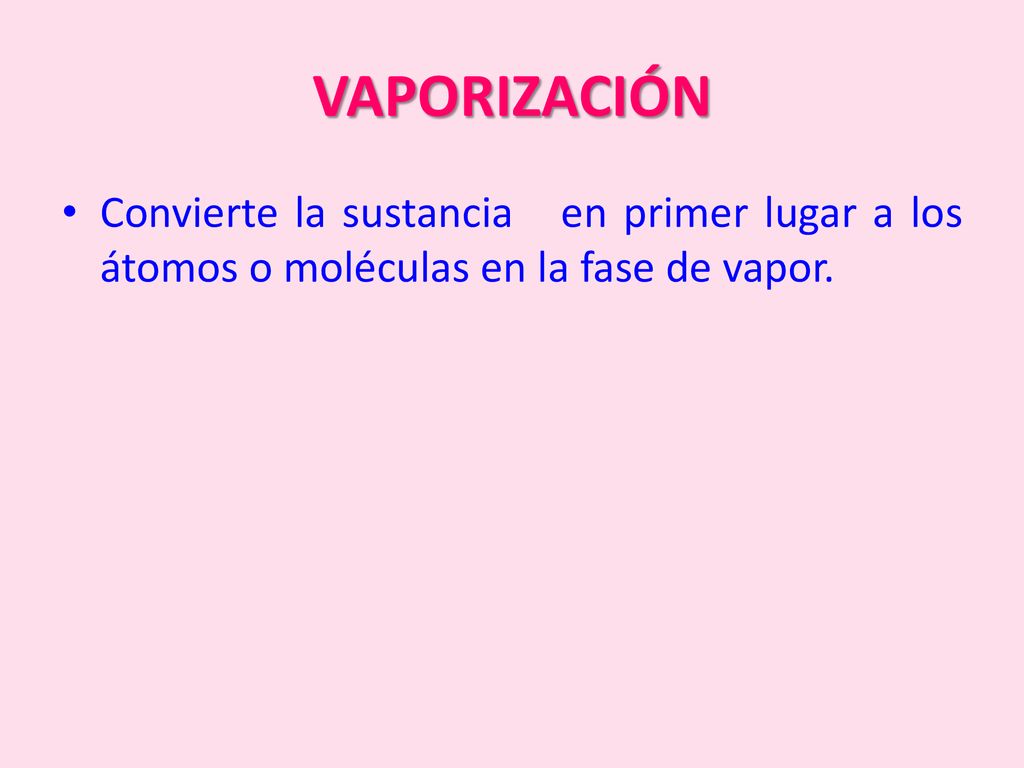

7 VAPORIZACIÓN Convierte la sustancia en primer lugar a los átomos o moléculas en la fase de vapor.

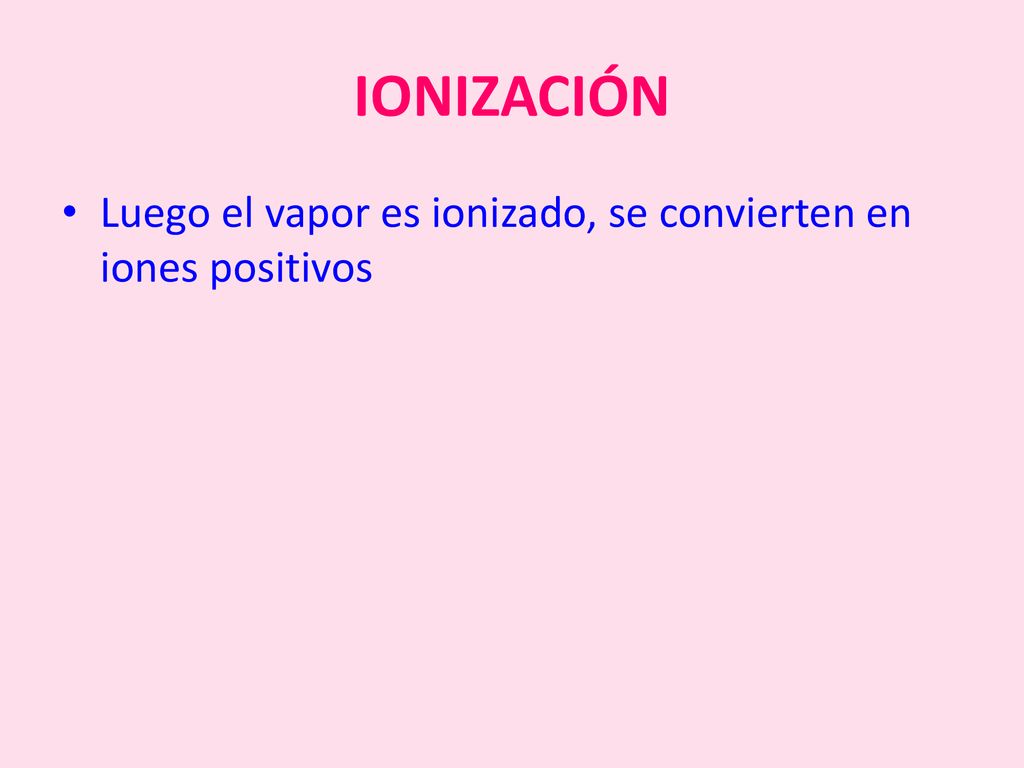

8 IONIZACIÓN Luego el vapor es ionizado, se convierten en iones positivos

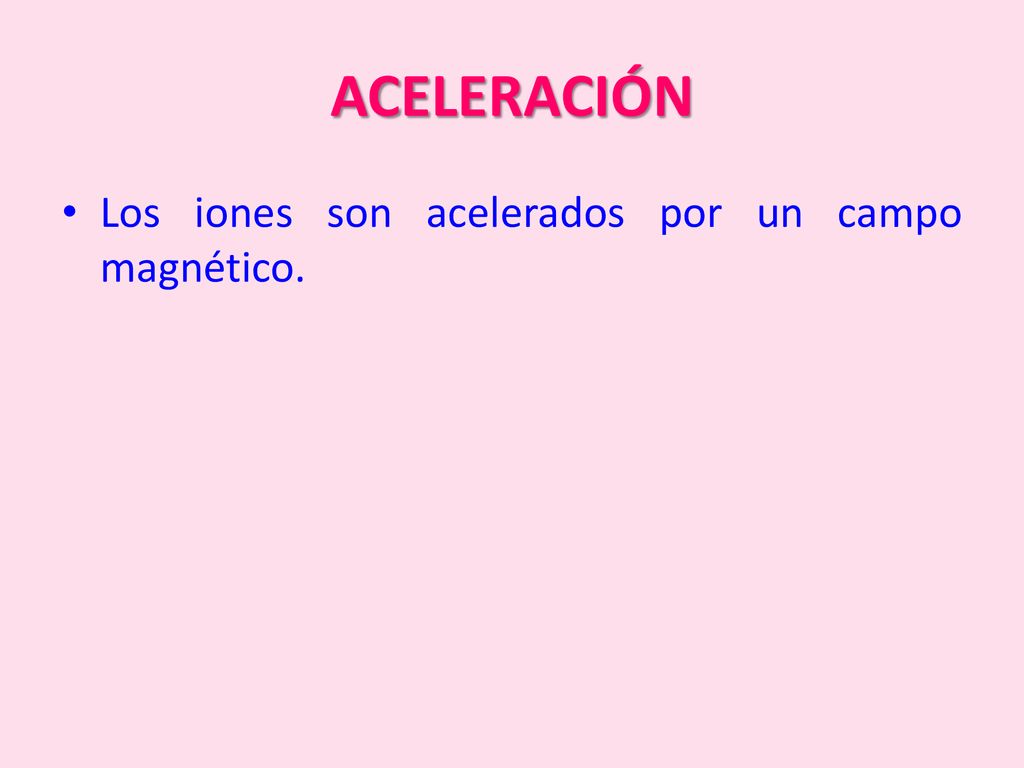

9 ACELERACIÓN Los iones son acelerados por un campo magnético.

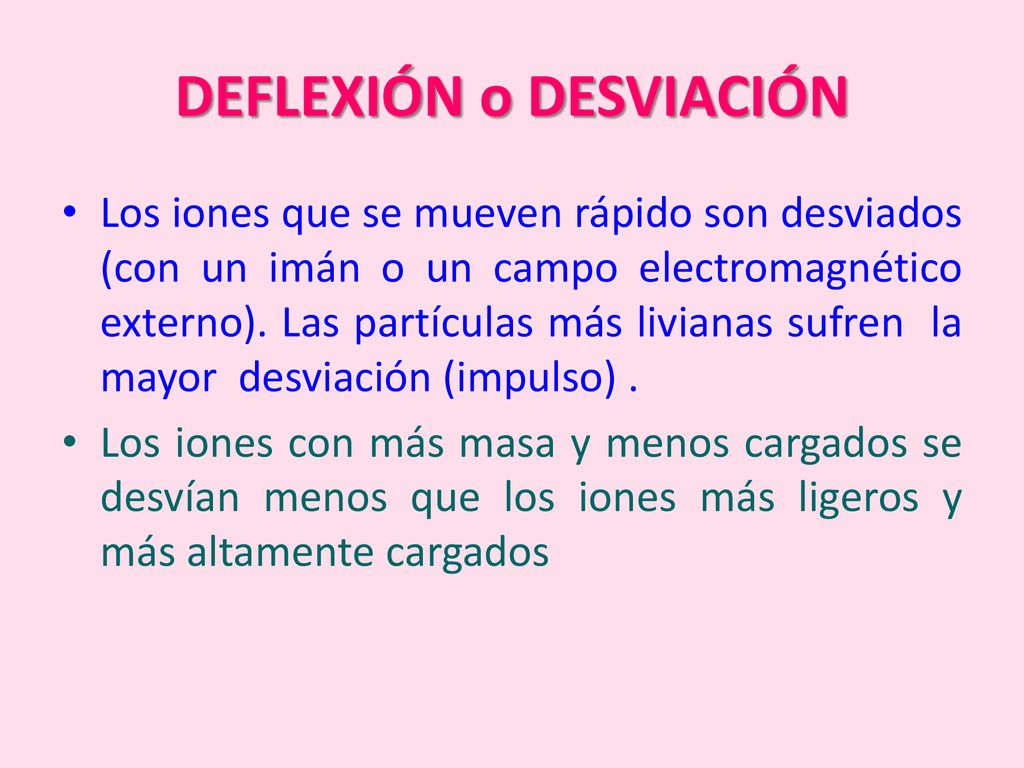

10 DEFLEXIÓN o DESVIACIÓN
Los iones que se mueven rápido son desviados (con un imán o un campo electromagnético externo). Las partículas más livianas sufren la mayor desviación (impulso) . Los iones con más masa y menos cargados se desvían menos que los iones más ligeros y más altamente cargados

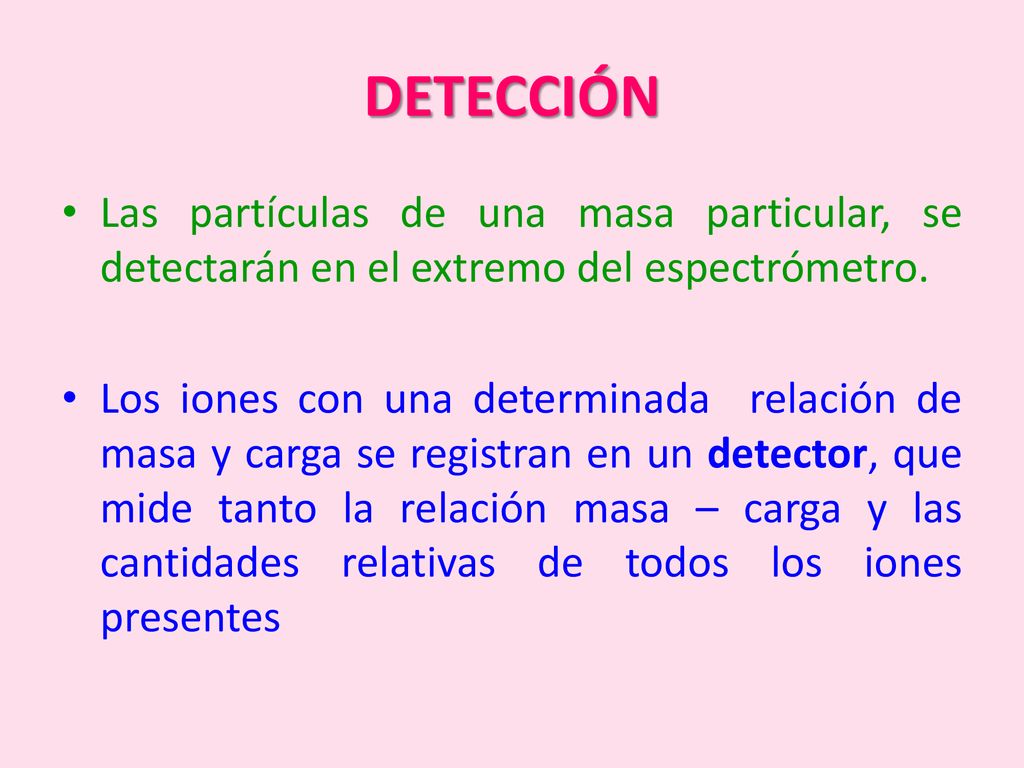

11 DETECCIÓN Las partículas de una masa particular, se detectarán en el extremo del espectrómetro. Los iones con una determinada relación de masa y carga se registran en un detector, que mide tanto la relación masa – carga y las cantidades relativas de todos los iones presentes

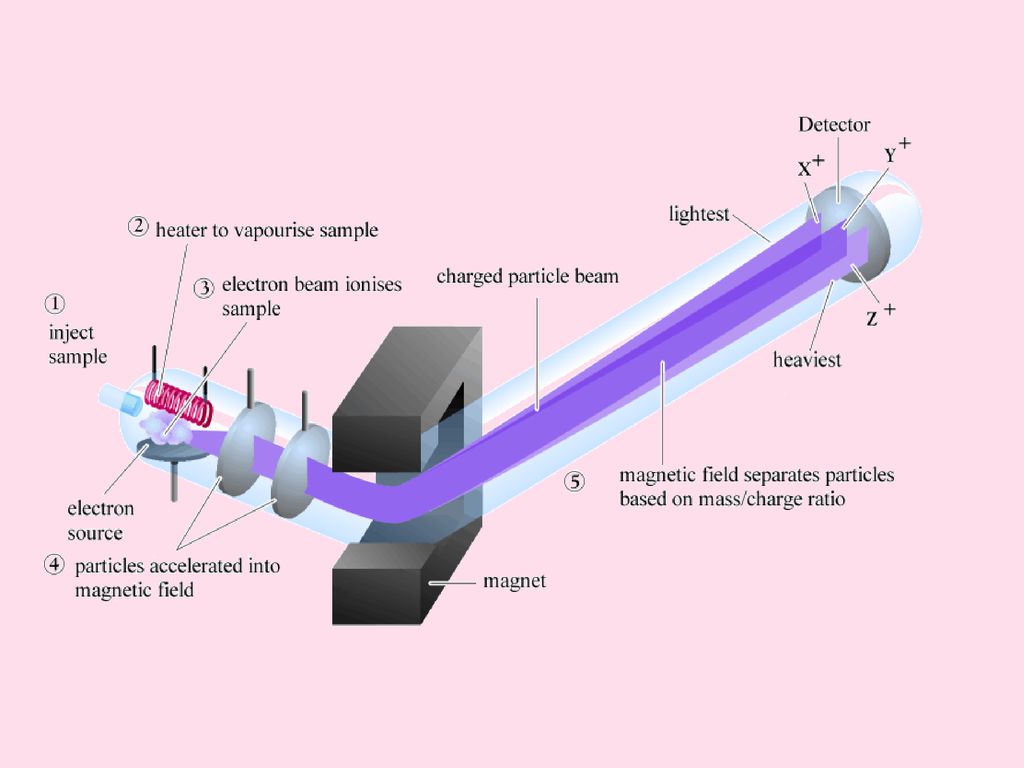

12

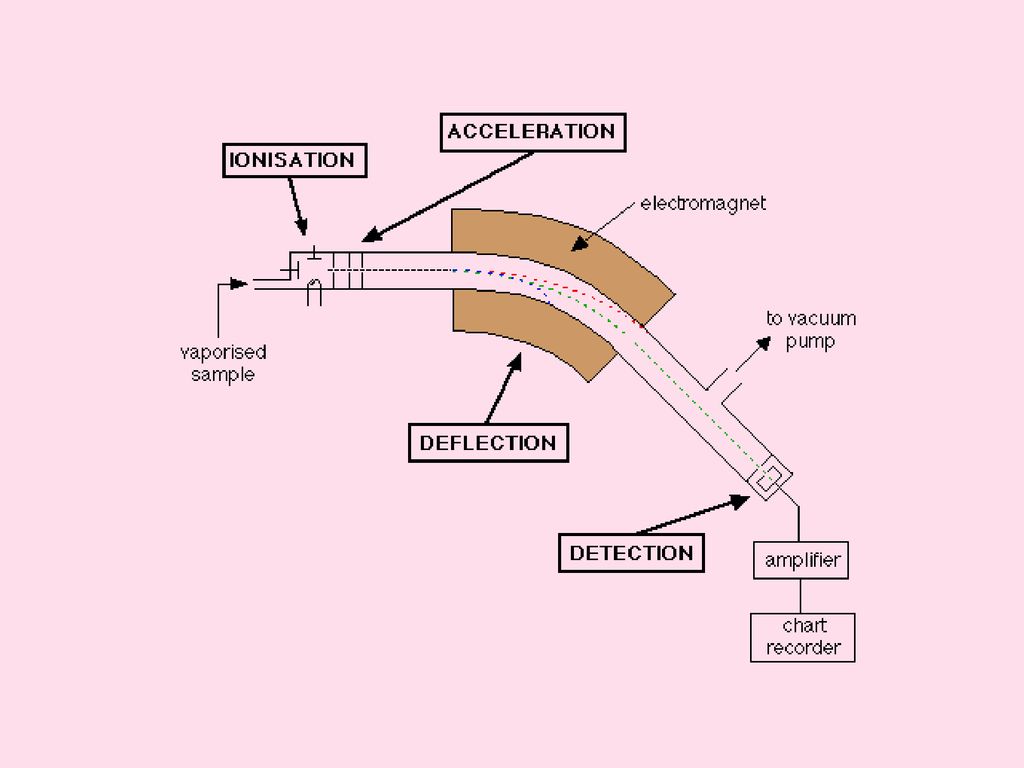

13

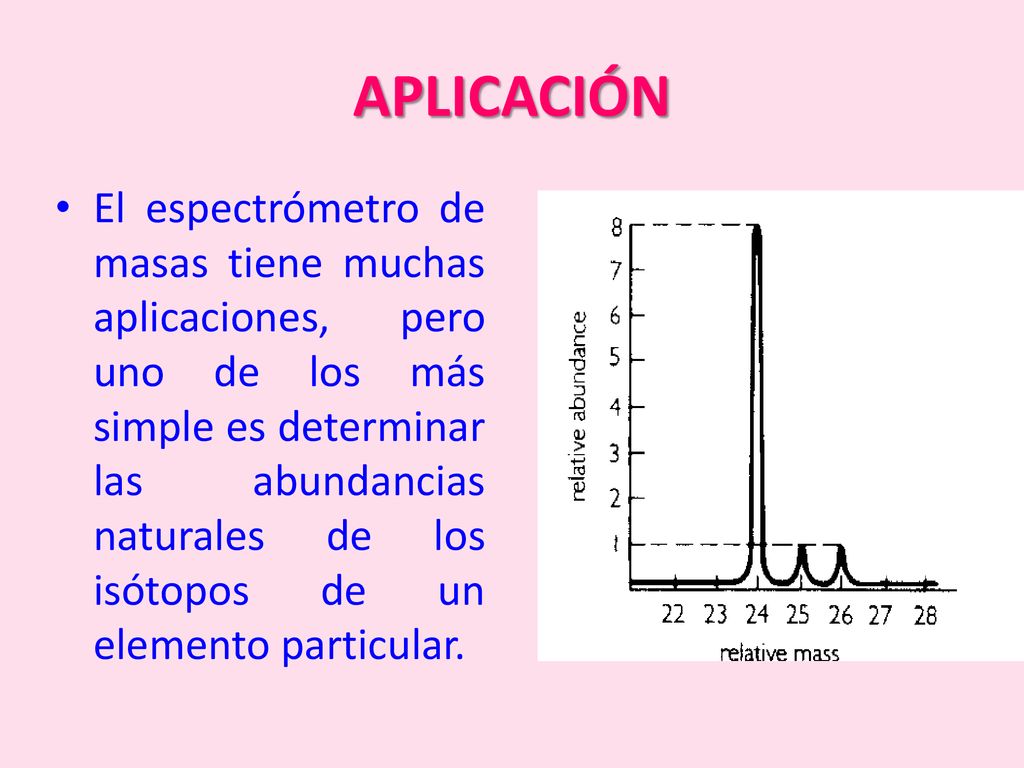

14 APLICACIÓN El espectrómetro de masas tiene muchas aplicaciones, pero uno de los más simple es determinar las abundancias naturales de los isótopos de un elemento particular.

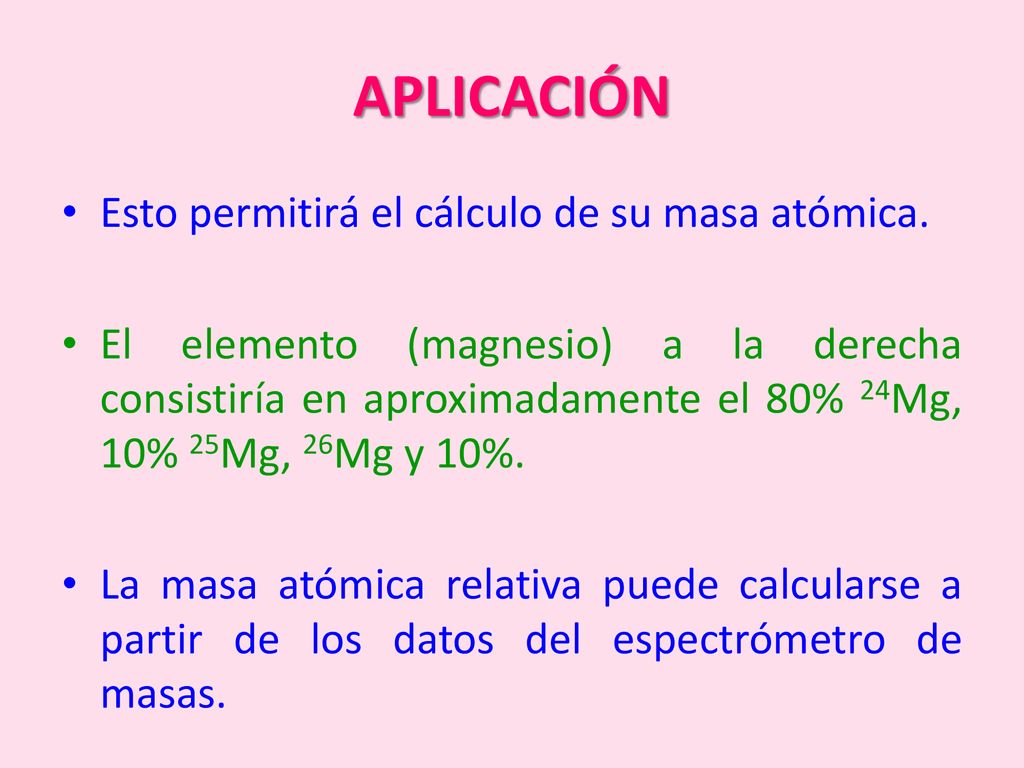

15 APLICACIÓN Esto permitirá el cálculo de su masa atómica.
El elemento (magnesio) a la derecha consistiría en aproximadamente el 80% 24Mg, 10% 25Mg, 26Mg y 10%. La masa atómica relativa puede calcularse a partir de los datos del espectrómetro de masas.

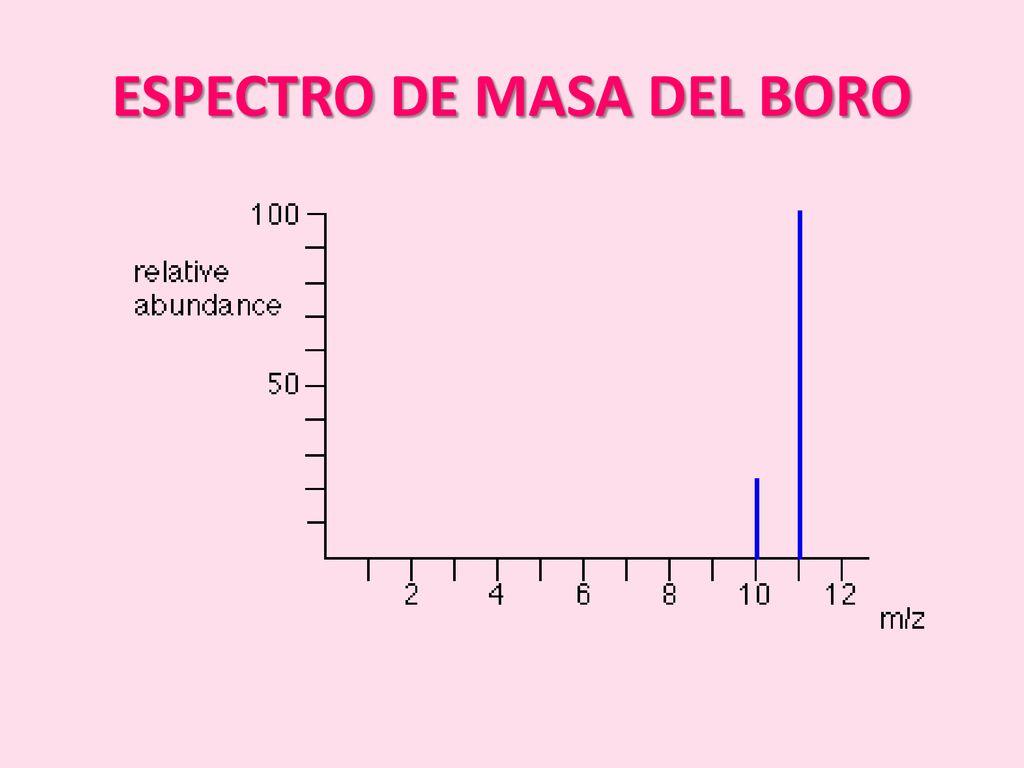

16 ESPECTRO DE MASA DEL BORO

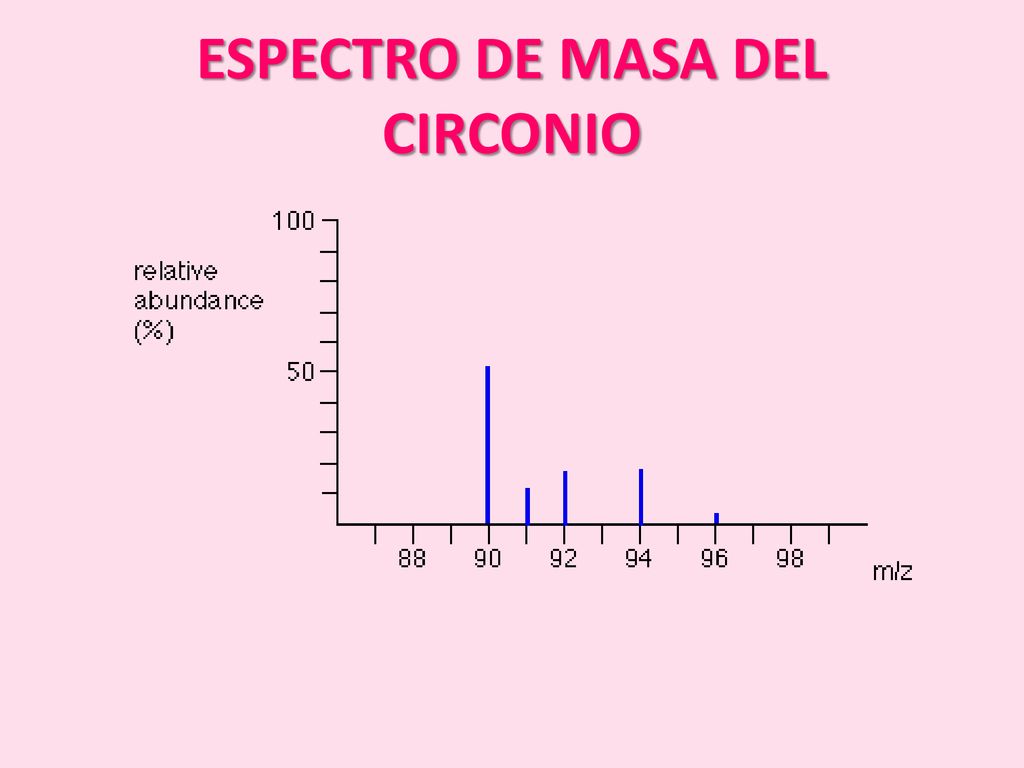

17 ESPECTRO DE MASA DEL CIRCONIO

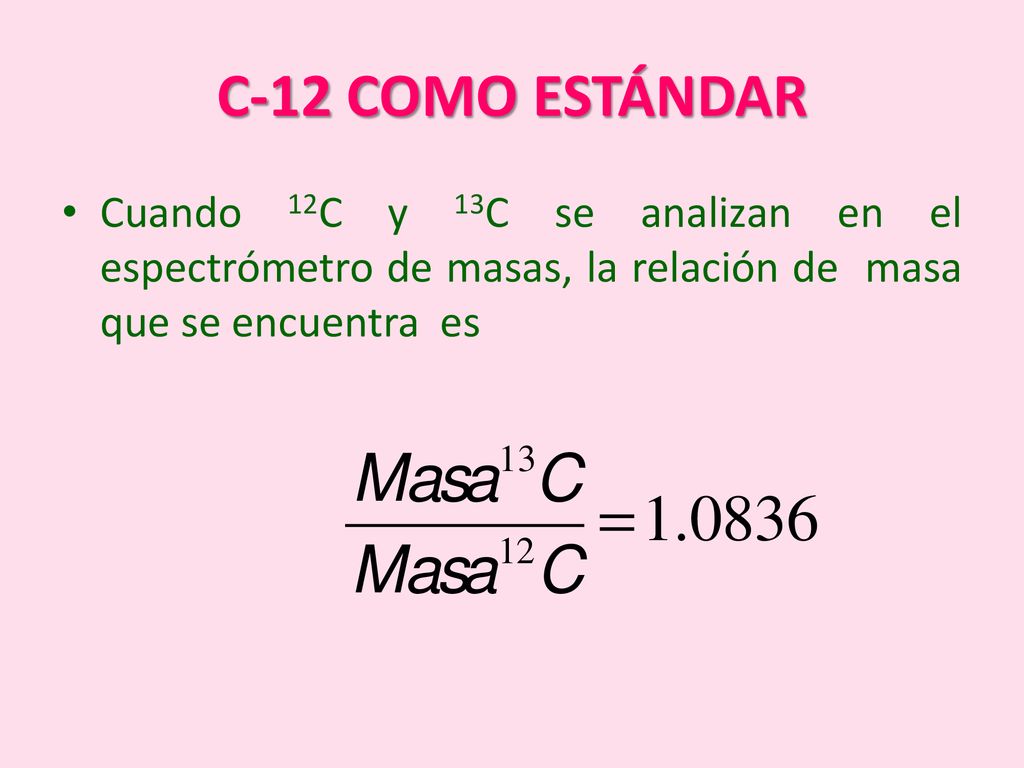

18 C-12 COMO ESTÁNDAR Cuando 12C y 13C se analizan en el espectrómetro de masas, la relación de masa que se encuentra es

19 Dado que la unidad de masa atómica se define para 12C (masa atómica es exactamente 12), a continuación, en la misma escala: masa 13C = (1,0836) (12uma) = 13,0034 uma La masa de otros átomos se puede determinar de una manera similar (en comparación con 12C) (escala 12C).
