Arma Tú Proyecto y Empieza

Presentación del tema: "Arma Tú Proyecto y Empieza"— Transcripción de la presentación:

1 Arma Tú Proyecto y Empieza
Ahorrar Energía Empieza Ahora !!!

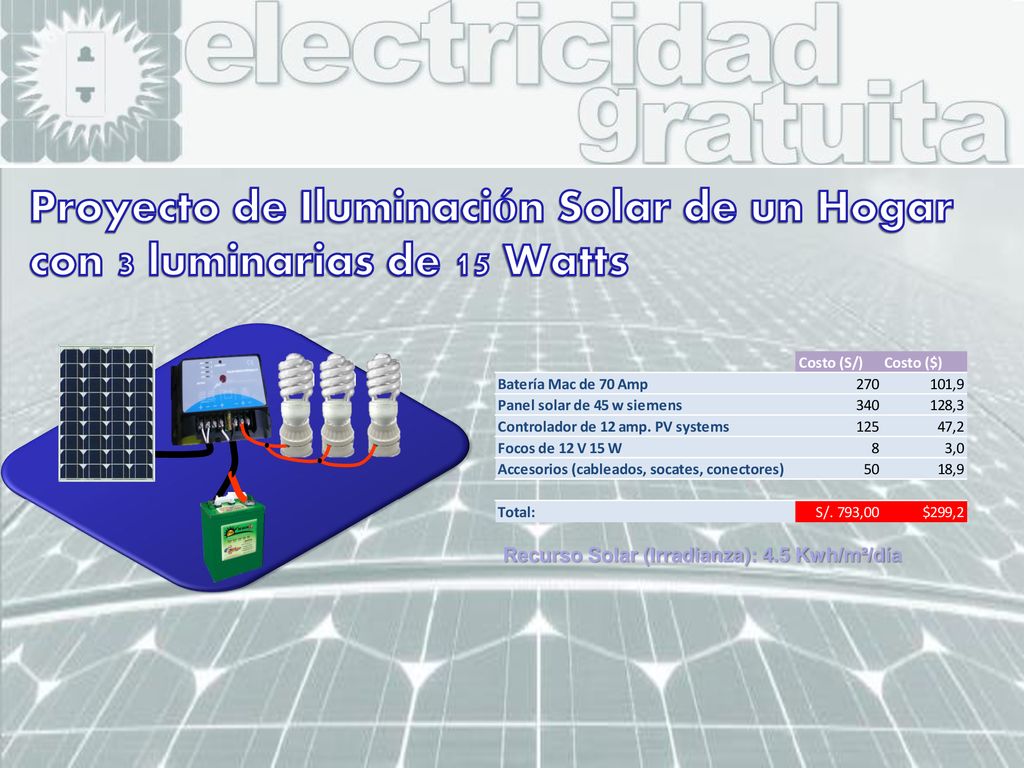

2 Proyecto de Iluminación Solar de un Hogar con 3 luminarias de 15 Watts
Recurso Solar (Irradianza): 4.5 Kwh/m²/día

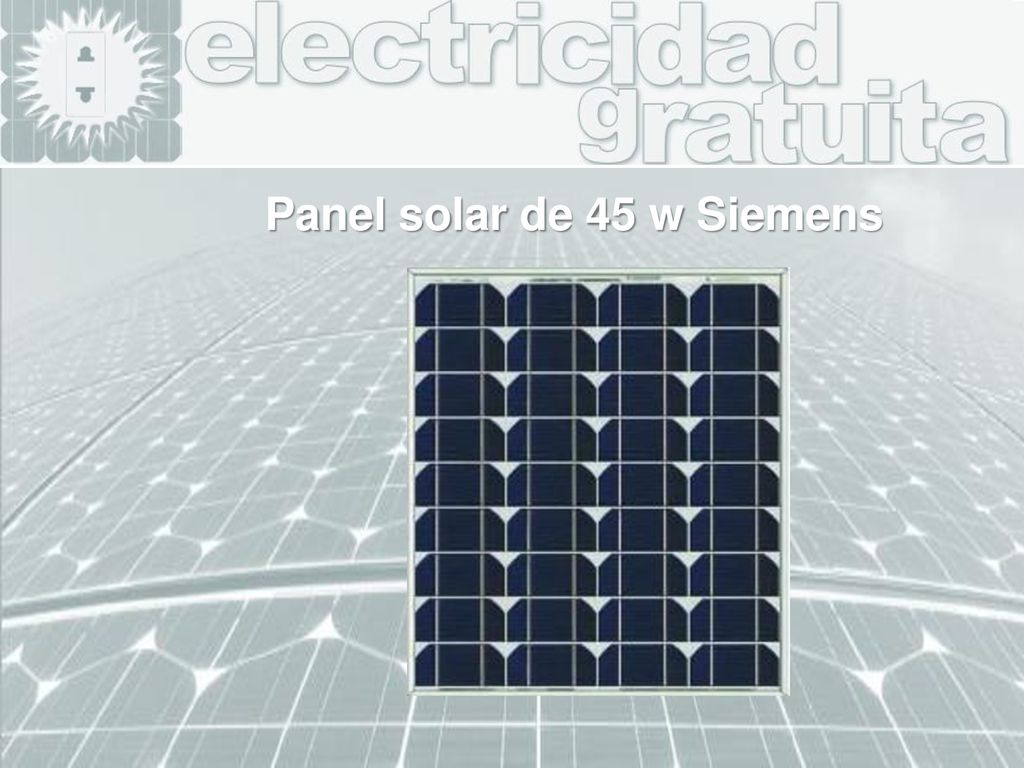

3 Panel solar de 45 w Siemens

4 Controlador de 12 Amp. PV systems

5 Batería Solar de 70 Amp.

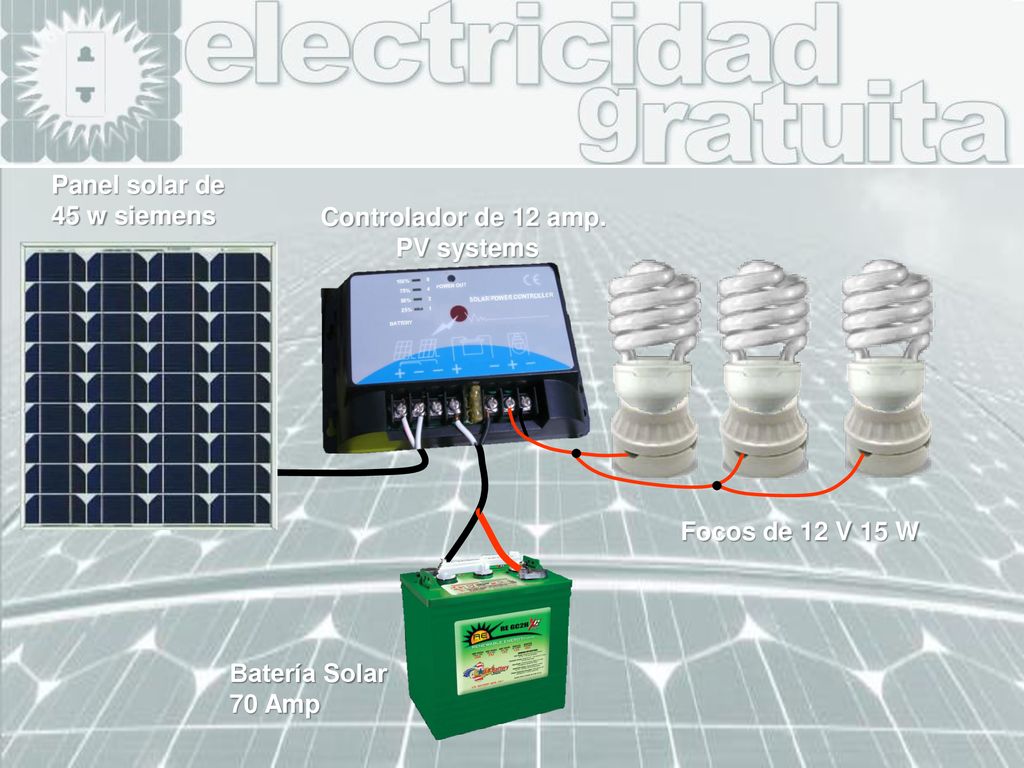

6 Panel solar de 45 w siemens
Controlador de 12 amp. PV systems Focos de 12 V 15 W Batería Solar 70 Amp

7 Me equivoque!!!, lo que Necesito es contar con energía para mi NetBook ACER ?

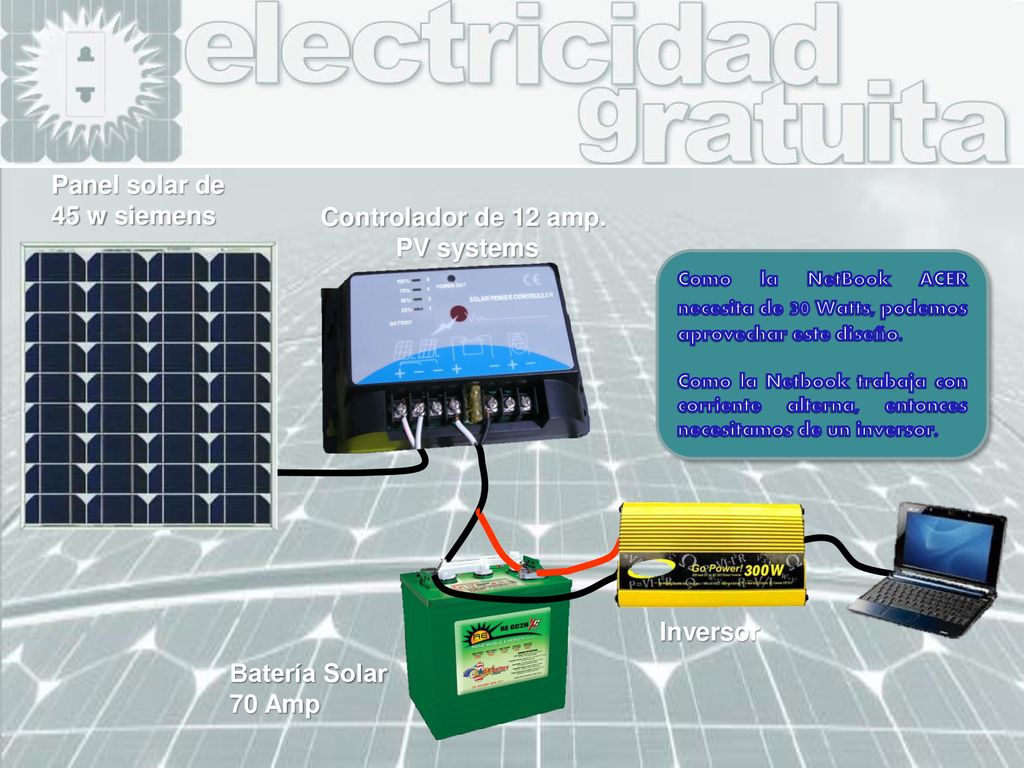

8 Controlador de 12 amp. PV systems
Panel solar de 45 w siemens Controlador de 12 amp. PV systems Como la NetBook ACER necesita de 30 Watts, podemos aprovechar este diseño. Como la Netbook trabaja con corriente alterna, entonces necesitamos de un inversor. Inversor Batería Solar 70 Amp

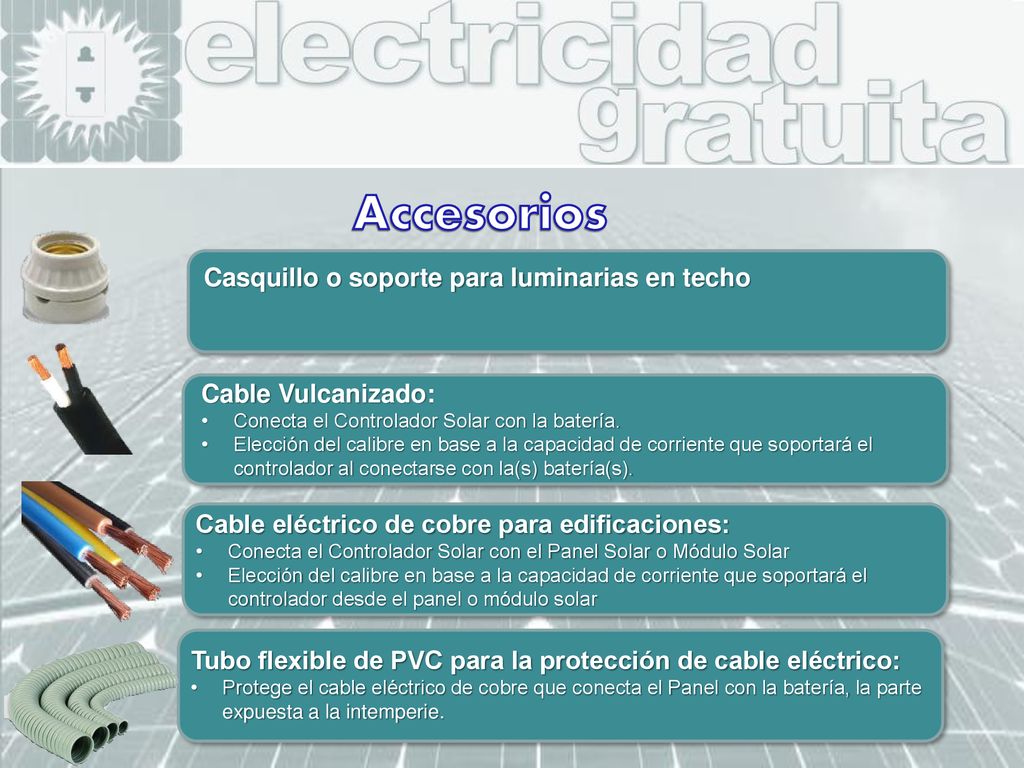

9 Accesorios Casquillo o soporte para luminarias en techo
Cable Vulcanizado: Conecta el Controlador Solar con la batería. Elección del calibre en base a la capacidad de corriente que soportará el controlador al conectarse con la(s) batería(s). Cable eléctrico de cobre para edificaciones: Conecta el Controlador Solar con el Panel Solar o Módulo Solar Elección del calibre en base a la capacidad de corriente que soportará el controlador desde el panel o módulo solar Tubo flexible de PVC para la protección de cable eléctrico: Protege el cable eléctrico de cobre que conecta el Panel con la batería, la parte expuesta a la intemperie.

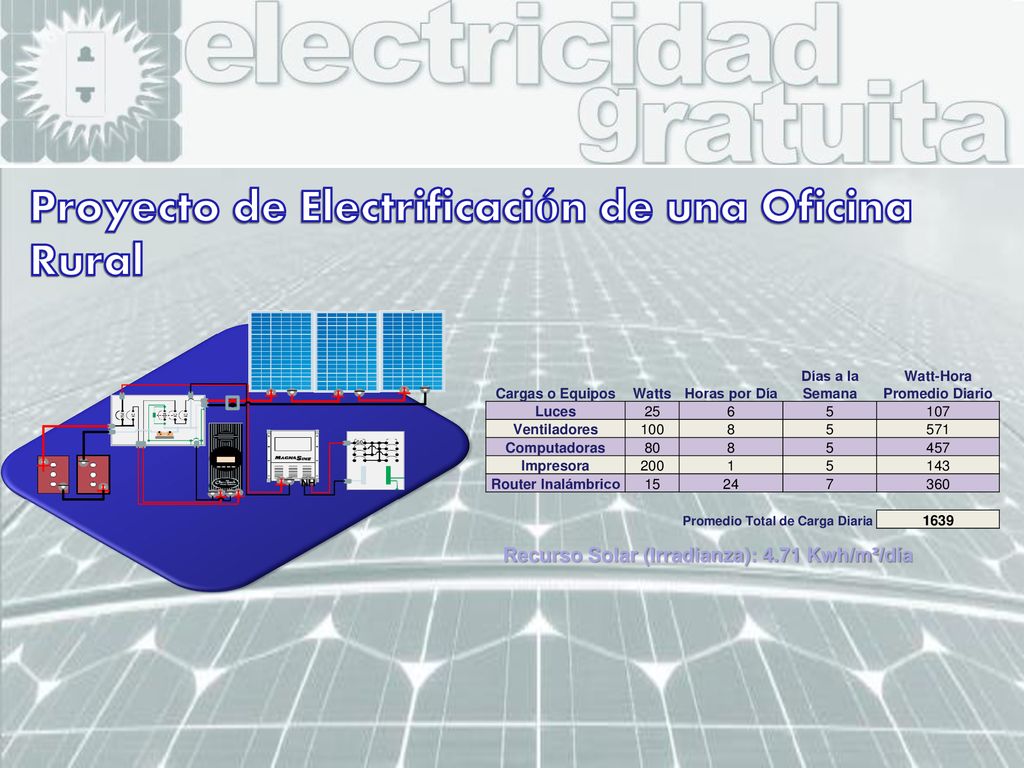

10 Watt-Hora Promedio Diario Promedio Total de Carga Diaria
Proyecto de Electrificación de una Oficina Rural + _ N H Cargas o Equipos Watts Horas por Día Días a la Semana Watt-Hora Promedio Diario Luces 25 6 5 107 Ventiladores 100 8 571 Computadoras 80 457 Impresora 200 1 143 Router Inalámbrico 15 24 7 360 Promedio Total de Carga Diaria 1639 Recurso Solar (Irradianza): 4.71 Kwh/m²/día

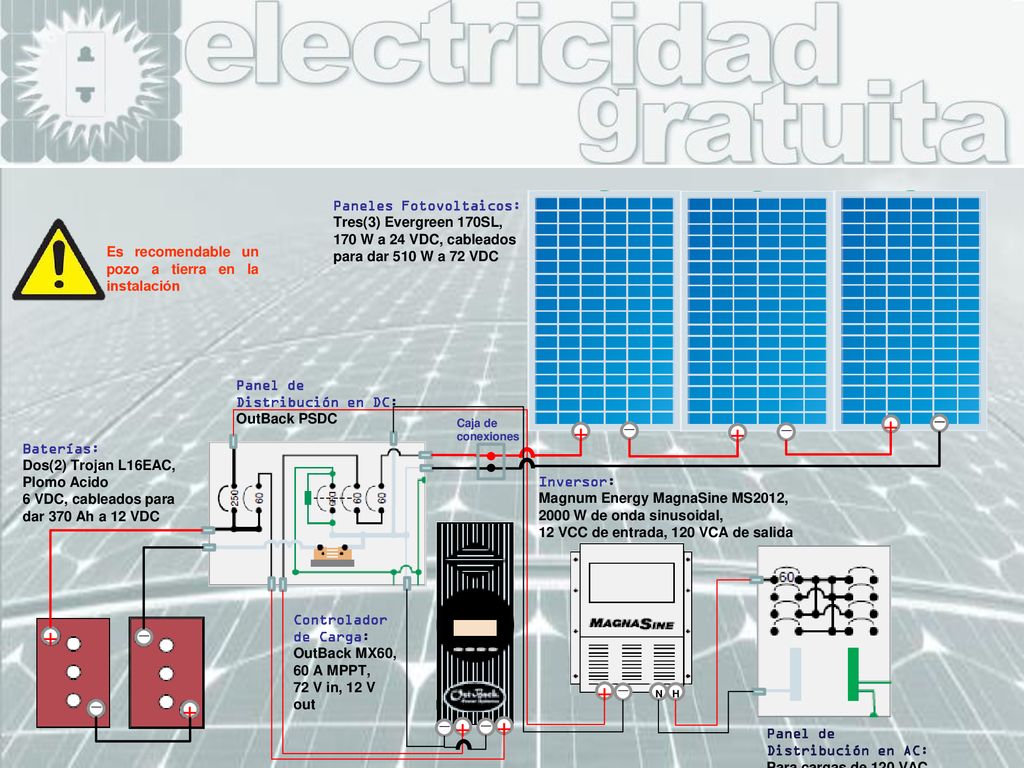

11 + + + + + + + + _ _ _ _ _ _ _ _ Paneles Fotovoltaicos:
Tres(3) Evergreen 170SL, 170 W a 24 VDC, cableados para dar 510 W a 72 VDC Es recomendable un pozo a tierra en la instalación Panel de Distribución en DC: OutBack PSDC Caja de conexiones + _ + _ + _ Baterías: Dos(2) Trojan L16EAC, Plomo Acido 6 VDC, cableados para dar 370 Ah a 12 VDC Inversor: Magnum Energy MagnaSine MS2012, 2000 W de onda sinusoidal, 12 VCC de entrada, 120 VCA de salida Controlador de Carga: OutBack MX60, 60 A MPPT, 72 V in, 12 V out + _ + _ N H _ + _ + _ + Panel de Distribución en AC: Para cargas de 120 VAC
