LINEAS DE CINTAS PARALELAS (Striplin) IMPEDANCIA CARACTERÍSTICA:
La fórmula da mayor precisión cuando puede despreciarse el espesor t de la cinta de señal es la integral elíptica completa de primera especie
2

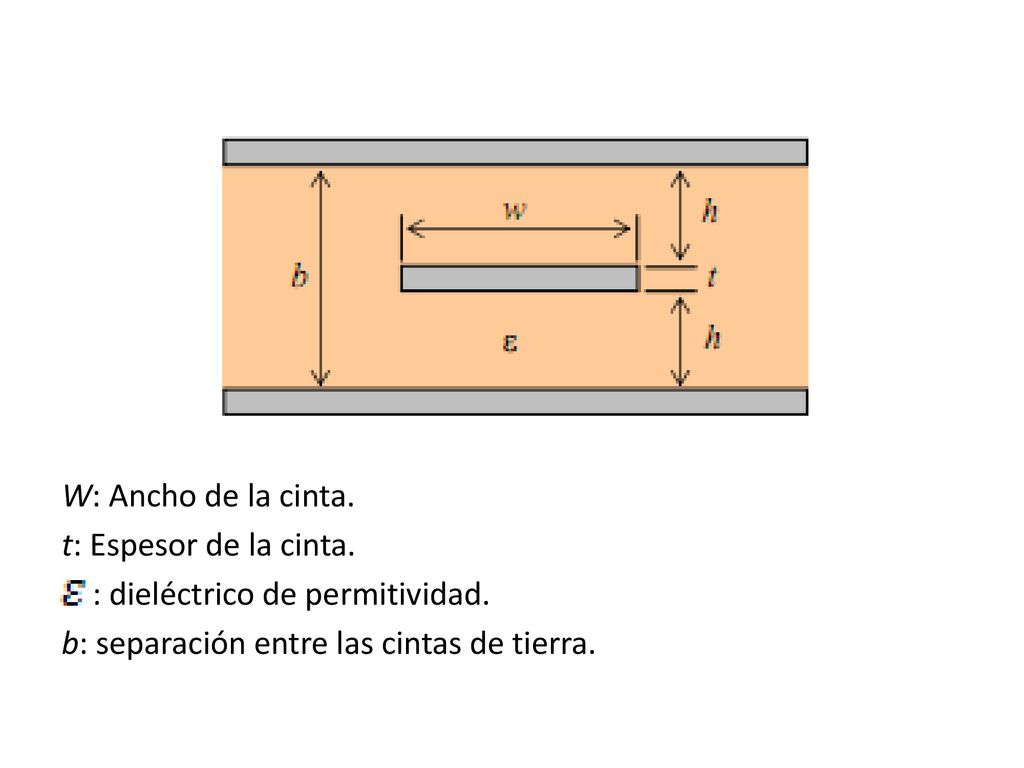

W: Ancho de la cinta. t: Espesor de la cinta. : dieléctrico de permitividad. b: separación entre las cintas de tierra.
3
ATENUACION: La atenuación debida a las pérdidas óhmicas en los conductores es aproximadamente (en dB/m): mientras que la atenuación debida a las pérdidas dieléctricas es (también en dB/m): es la conductividad equivalente del dieléctrico.
4
Impedancia característica:

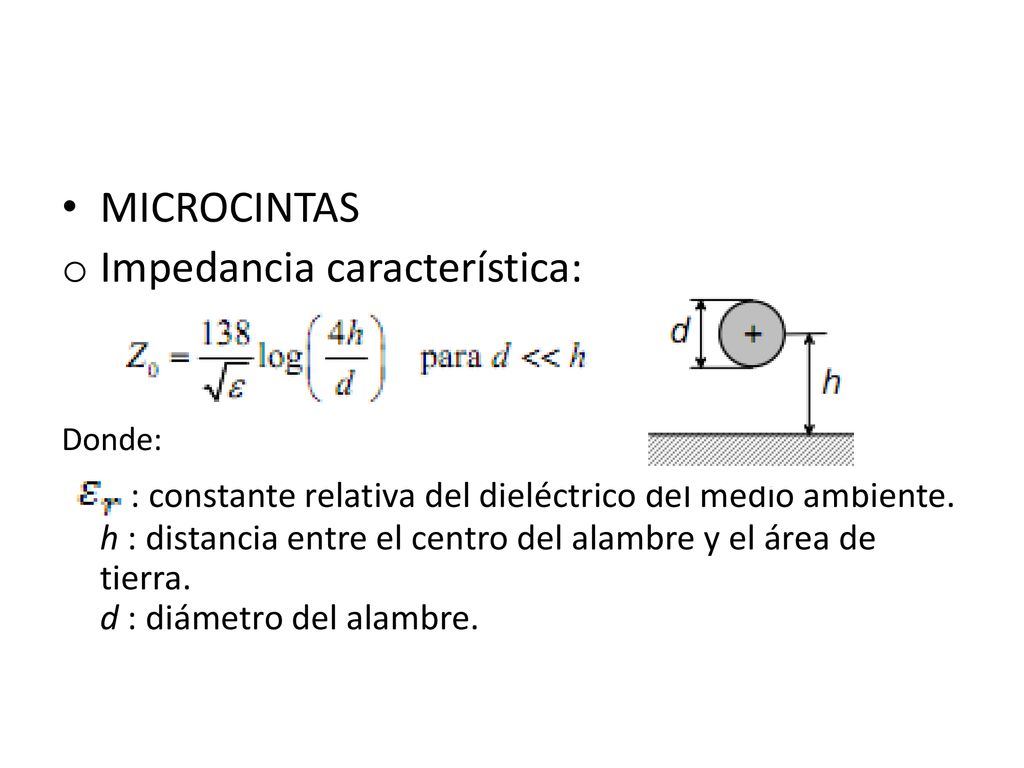

MICROCINTAS Impedancia característica: Donde: : constante relativa del dieléctrico del medio ambiente. h : distancia entre el centro del alambre y el área de tierra. d : diámetro del alambre.
