RECTIFICADORES MONOFASICOS CONTROLADOS

Presentación del tema: "RECTIFICADORES MONOFASICOS CONTROLADOS"— Transcripción de la presentación:

1 RECTIFICADORES MONOFASICOS CONTROLADOS
UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERIA QUIMICA Y TEXTIL CONTROLES ELECTRICOS Y AUTOMATIZACION EE - 621 RECTIFICADORES MONOFASICOS CONTROLADOS TEMAS Rectificadores monofásicos controlados de media onda, Rectificadores monofásicos controlados de onda completa, Rectificadores trifásicos controlados de media onda, Rectificadores trifásicos controlados de onda completa

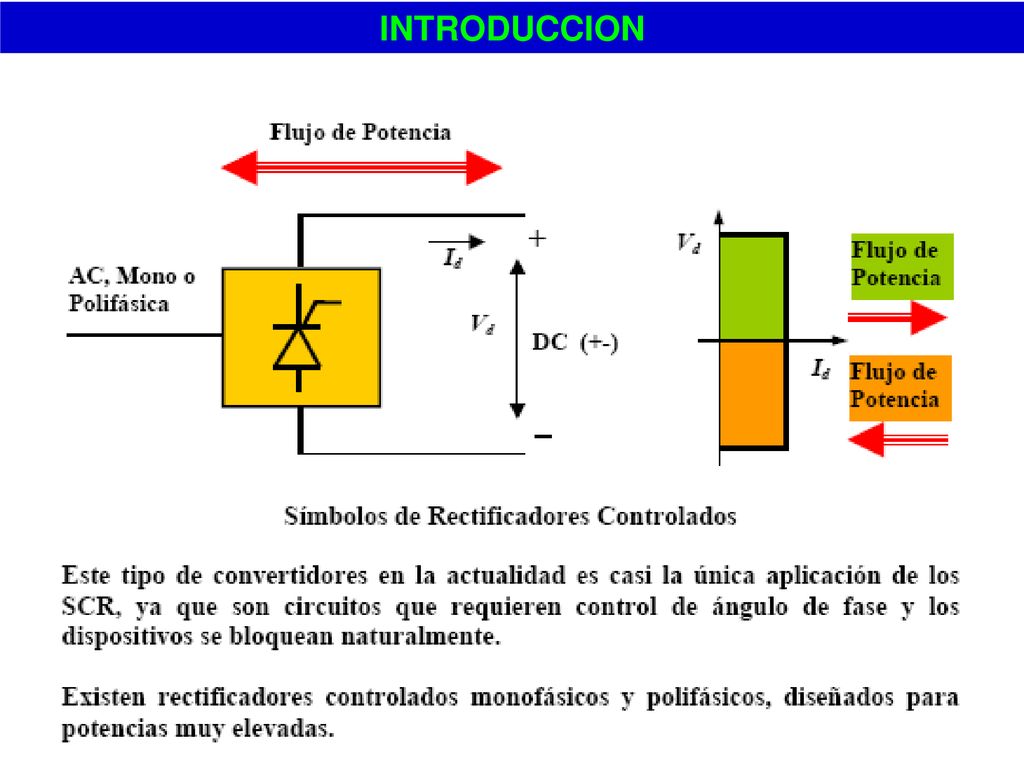

2 INTRODUCCION

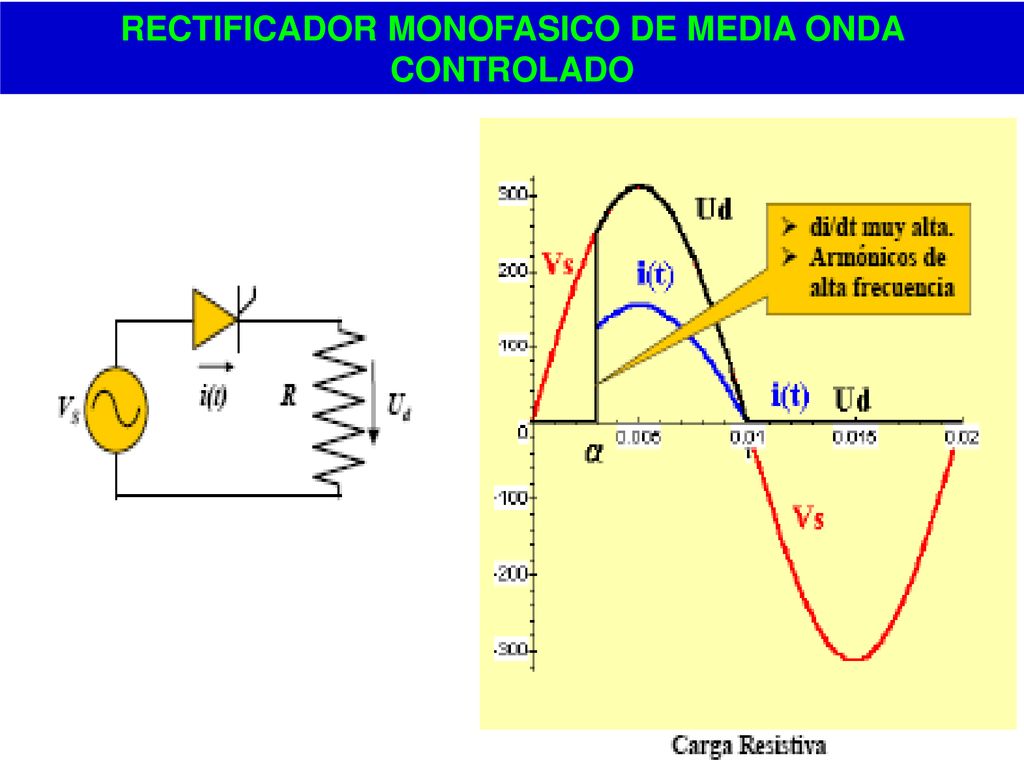

3 RECTIFICADOR MONOFASICO DE MEDIA ONDA CONTROLADO

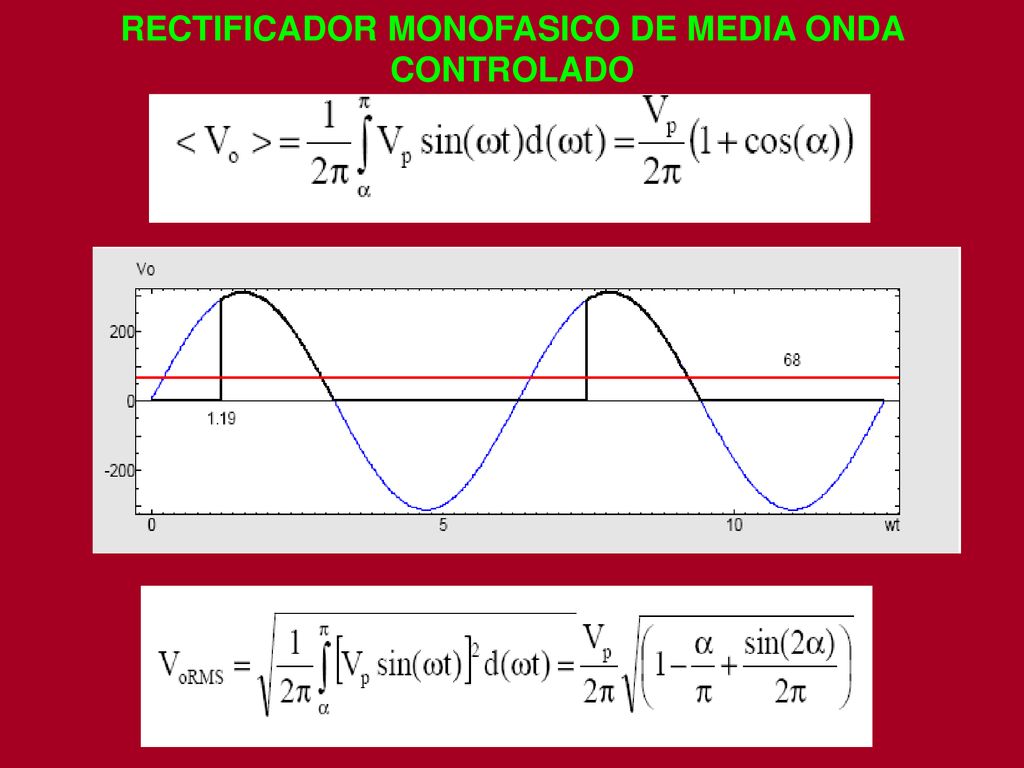

4 RECTIFICADOR MONOFASICO DE MEDIA ONDA CONTROLADO

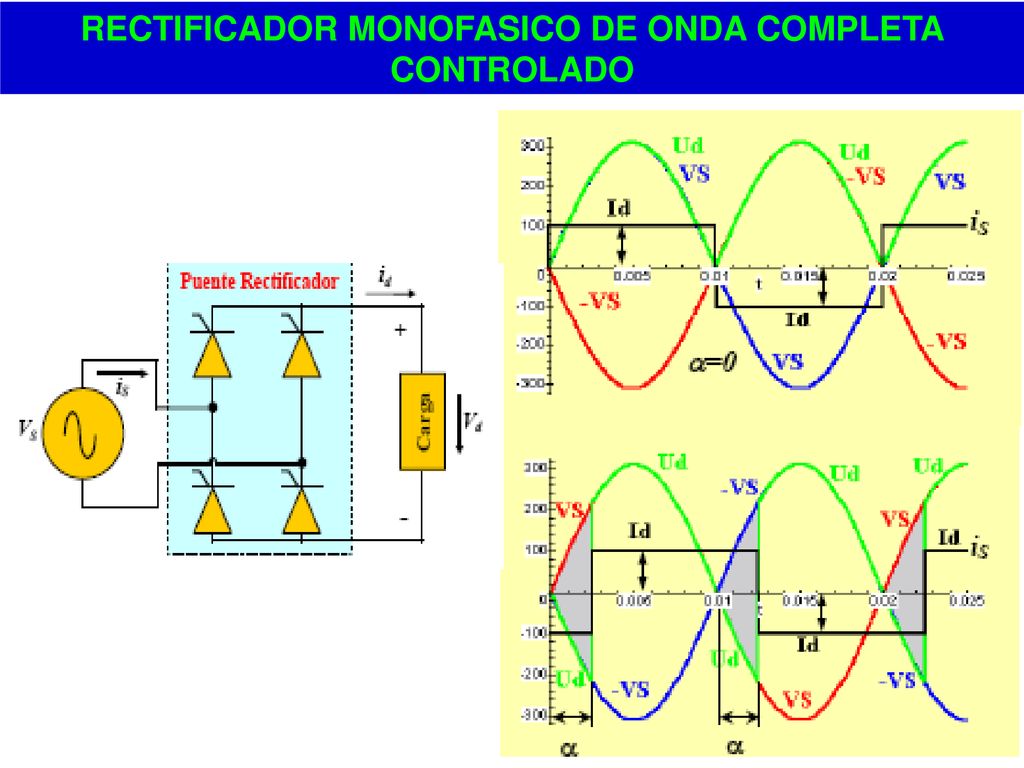

5 RECTIFICADOR MONOFASICO DE ONDA COMPLETA CONTROLADO

6 RECTIFICADOR MONOFASICO DE ONDA COMPLETA CONTROLADO

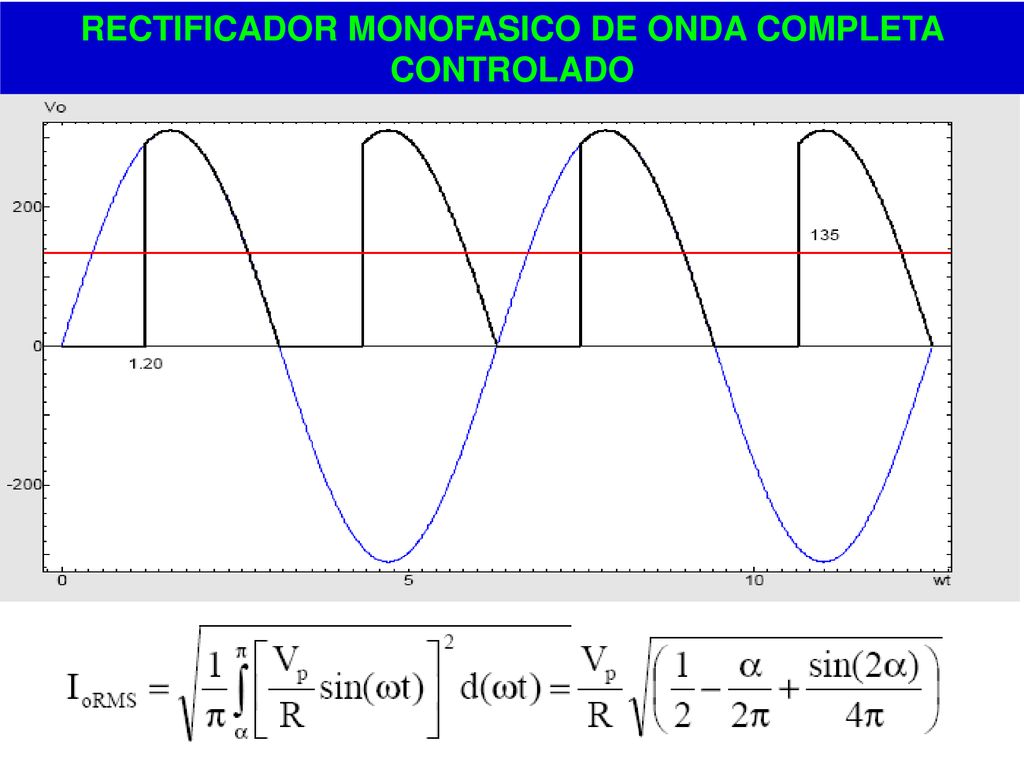

7 RECTIFICADOR MONOFASICO DE ONDA COMPLETA CONTROLADO
VALOR MEDIO VALOR EFICAZ

8 RECTIFICADOR MONOFASICO DE ONDA COMPLETA SEMI - CONTROLADO

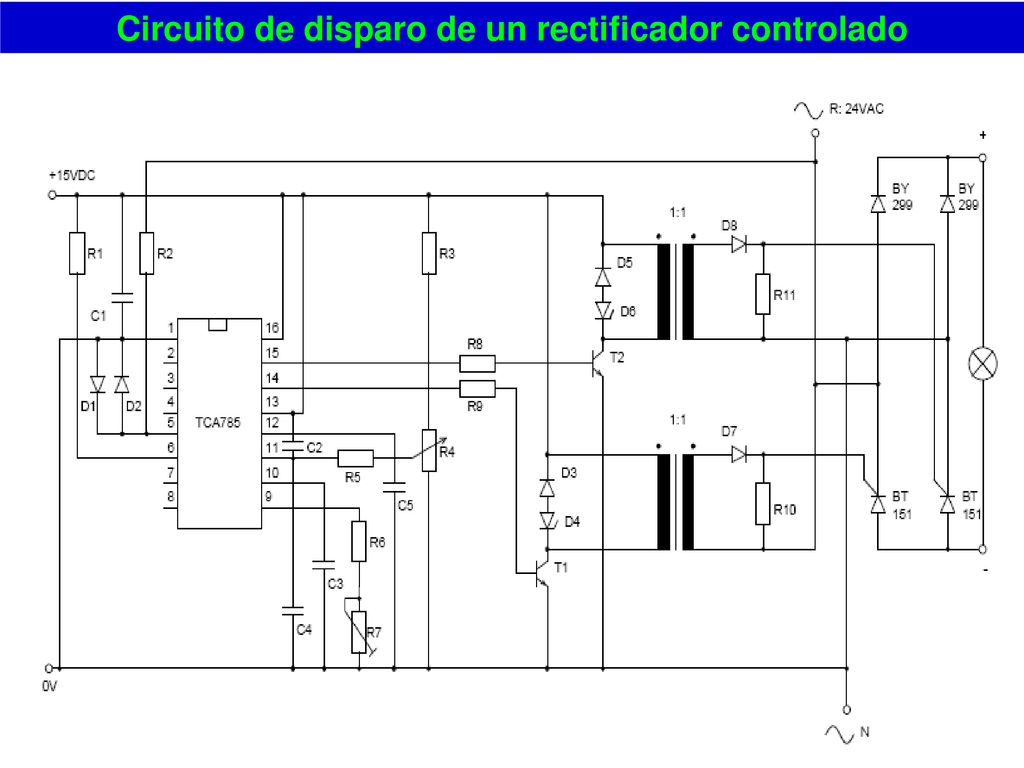

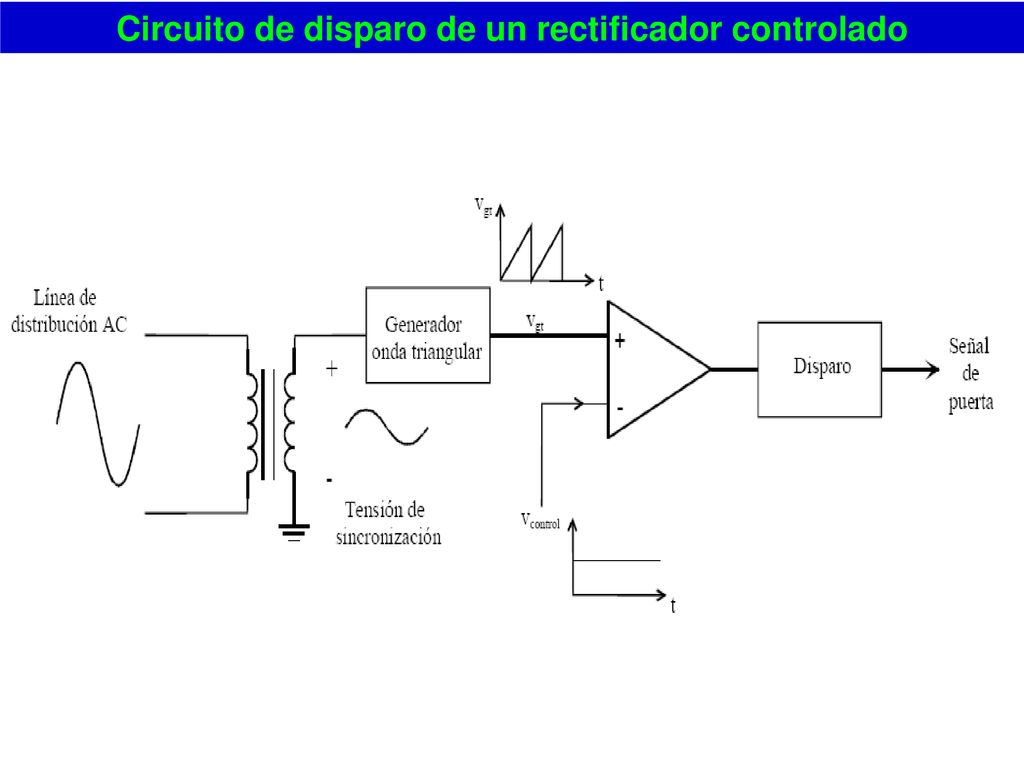

9 Circuito de disparo de un rectificador controlado

10 Circuito de disparo de un rectificador controlado

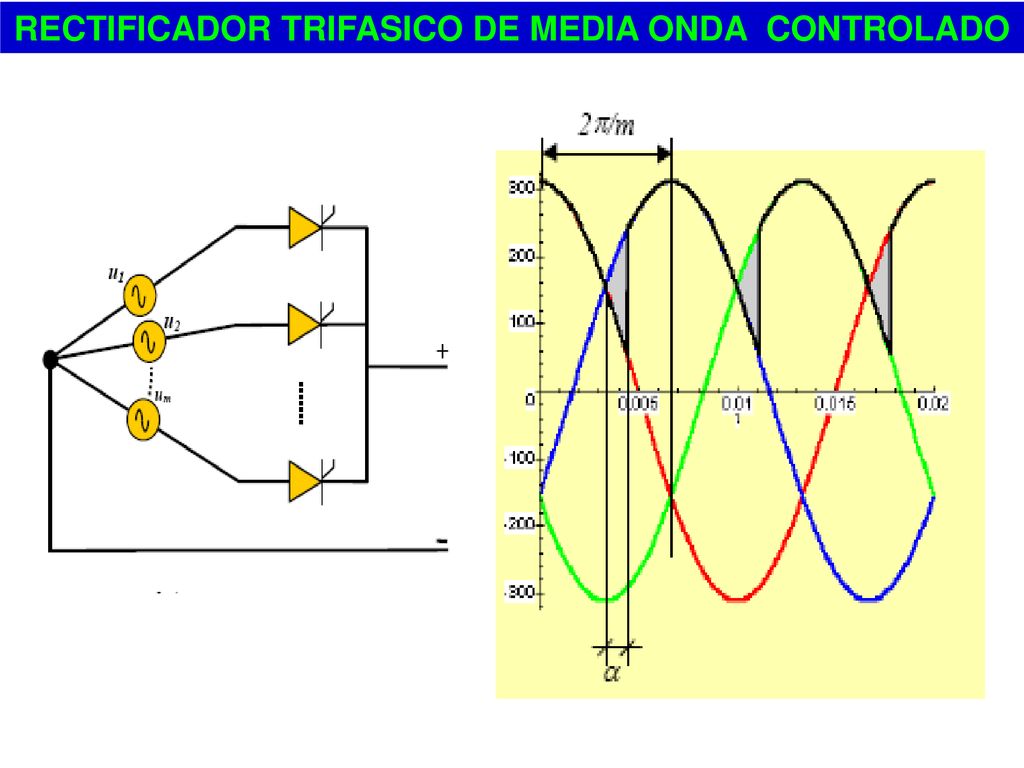

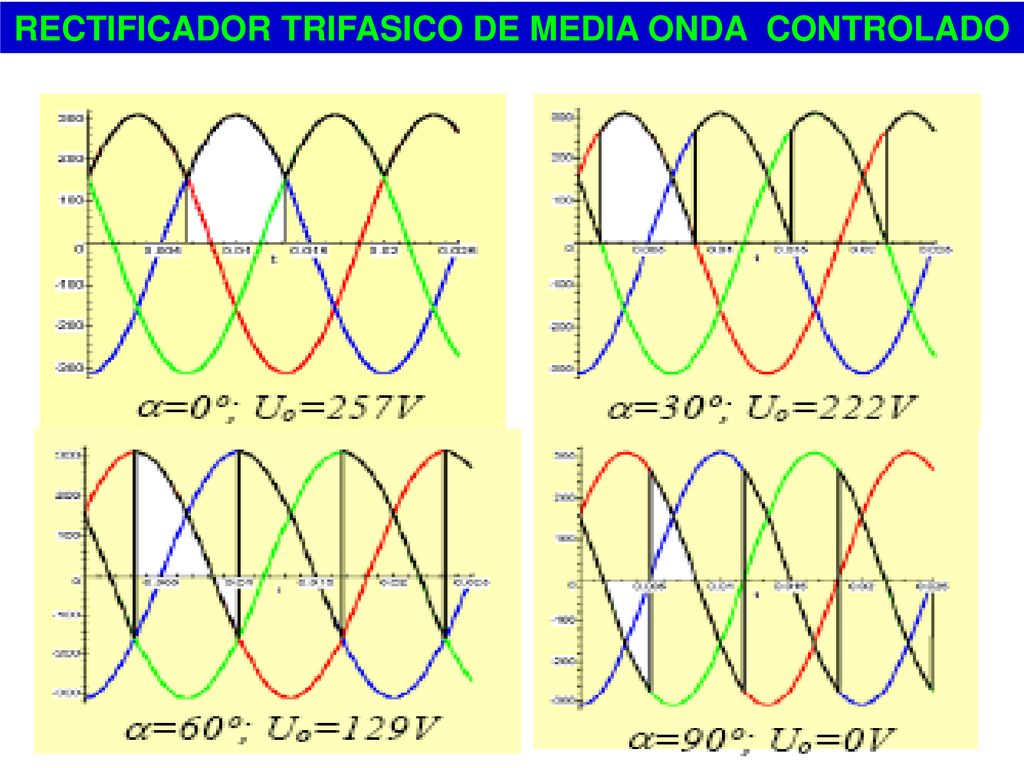

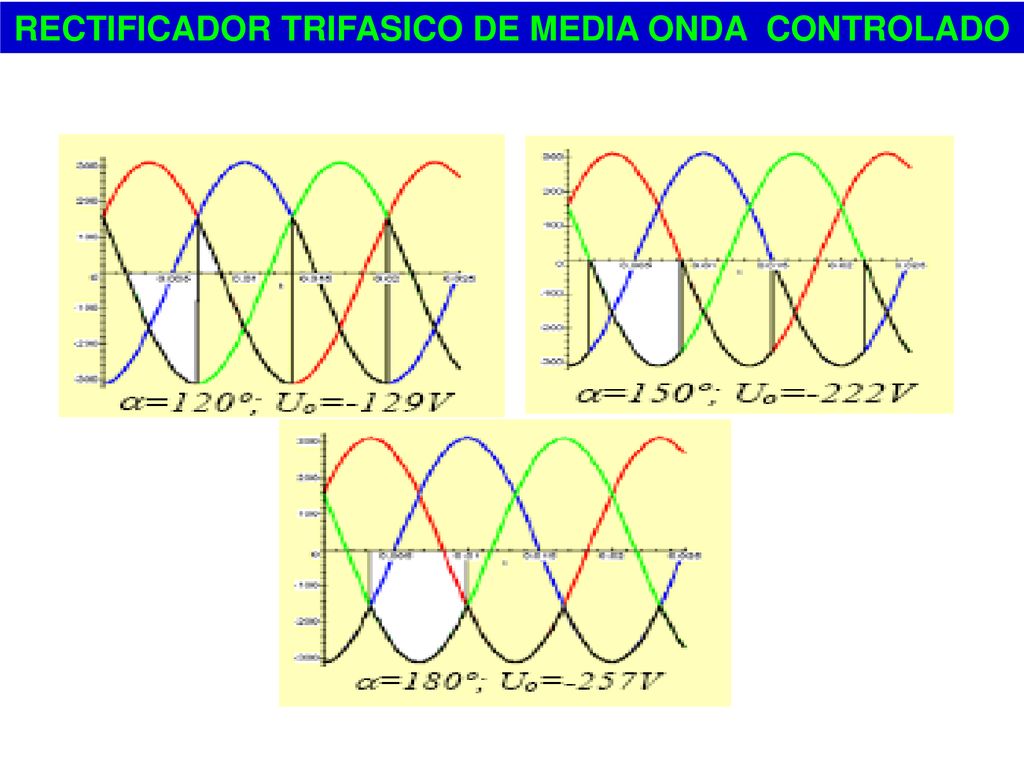

11 RECTIFICADOR TRIFASICO DE MEDIA ONDA CONTROLADO

12 RECTIFICADOR TRIFASICO DE MEDIA ONDA CONTROLADO

13 RECTIFICADOR TRIFASICO DE MEDIA ONDA CONTROLADO

14 RECTIFICADOR TRIFASICO DE MEDIA ONDA CONTROLADO
VALOR MEDIO VALOR EFICAZ

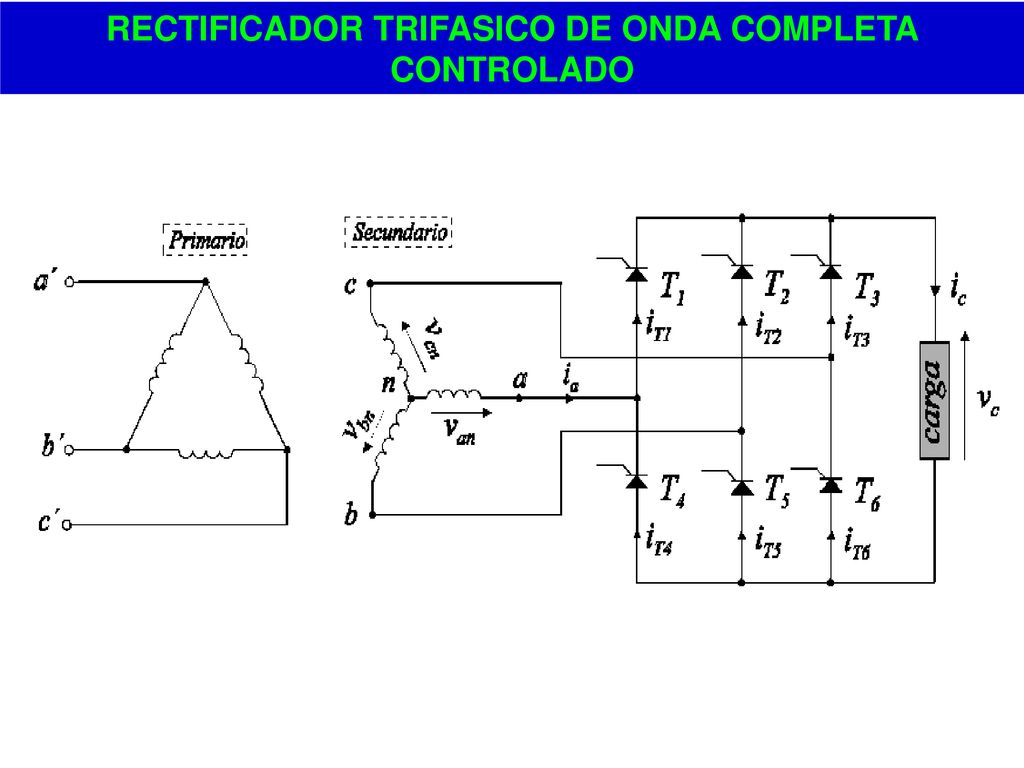

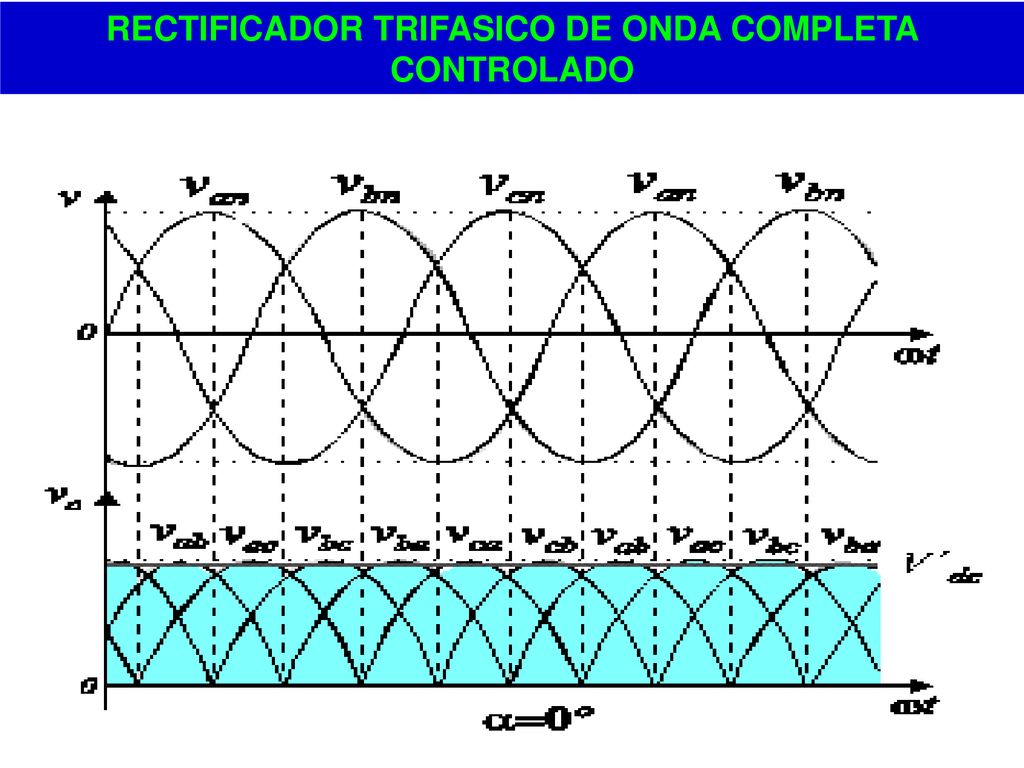

15 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

16 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

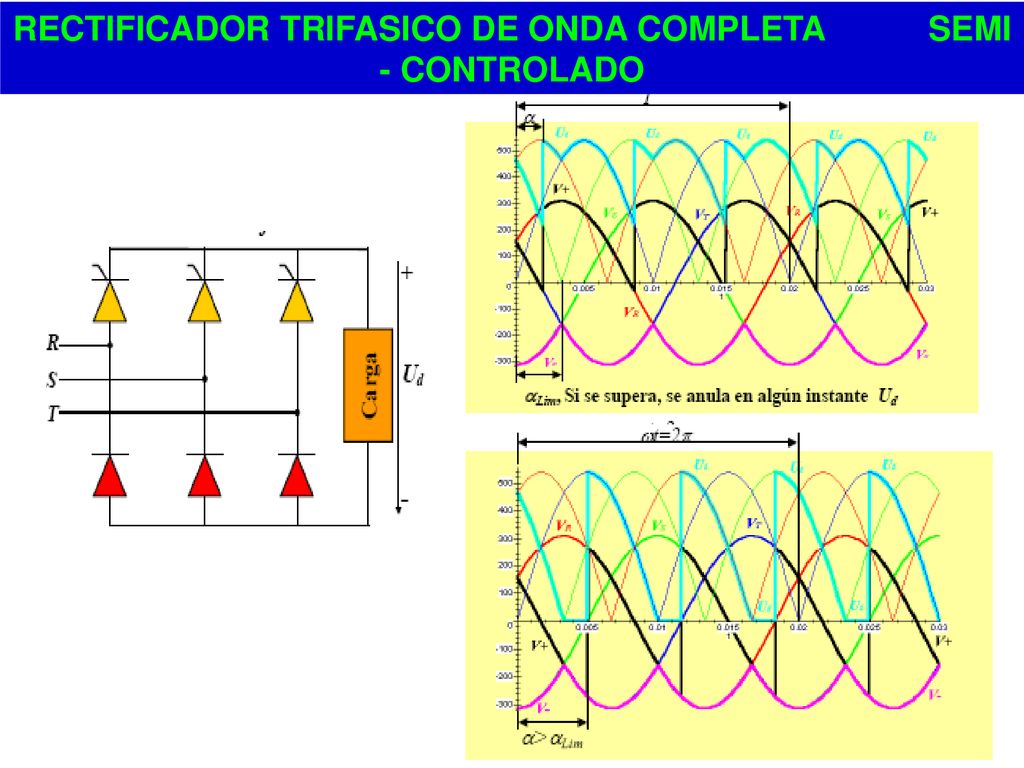

17 RECTIFICADOR TRIFASICO DE ONDA COMPLETA SEMI - CONTROLADO

18 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

19 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

20 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

21 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

22 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

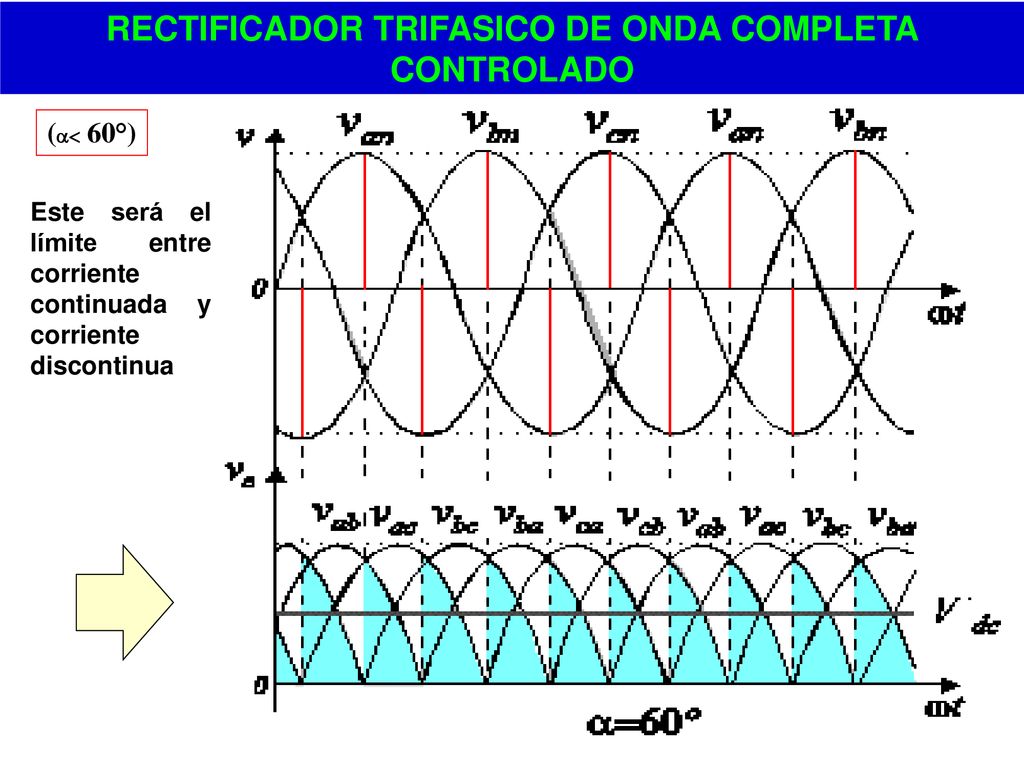

Este será el límite entre corriente continuada y corriente discontinua

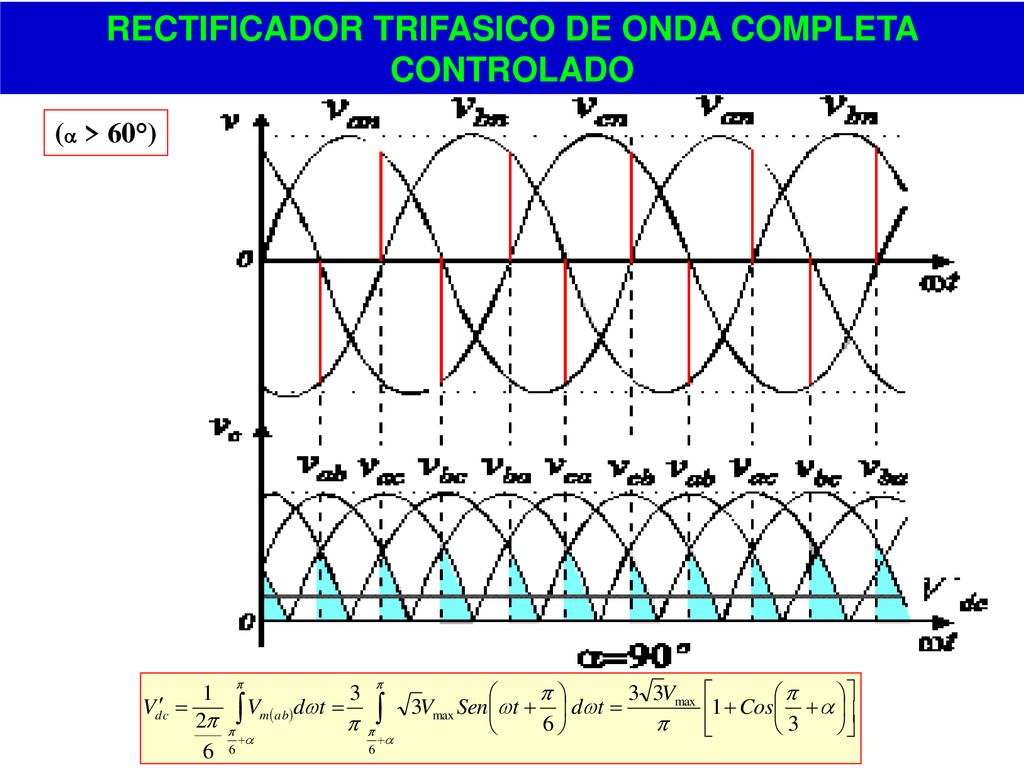

23 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO

24 RECTIFICADOR TRIFASICO DE ONDA COMPLETA CONTROLADO
VALOR MEDIO VALOR EFICAZ
