1 Evolución de la interconexión
de los Data Centers jt2018 RedIRIS - Salamanca

2 Resumen UPM 5 Campus Gran dispersión geográfica 2 Data Centers
42 Centros 18 Centros Docentes 23 Centros de Investigación Rectorado Gran dispersión geográfica 2 Data Centers Campus Montegancedo 30 kms de separación

3 Red de Fibra Óptica

4 Ubicación Data Centers

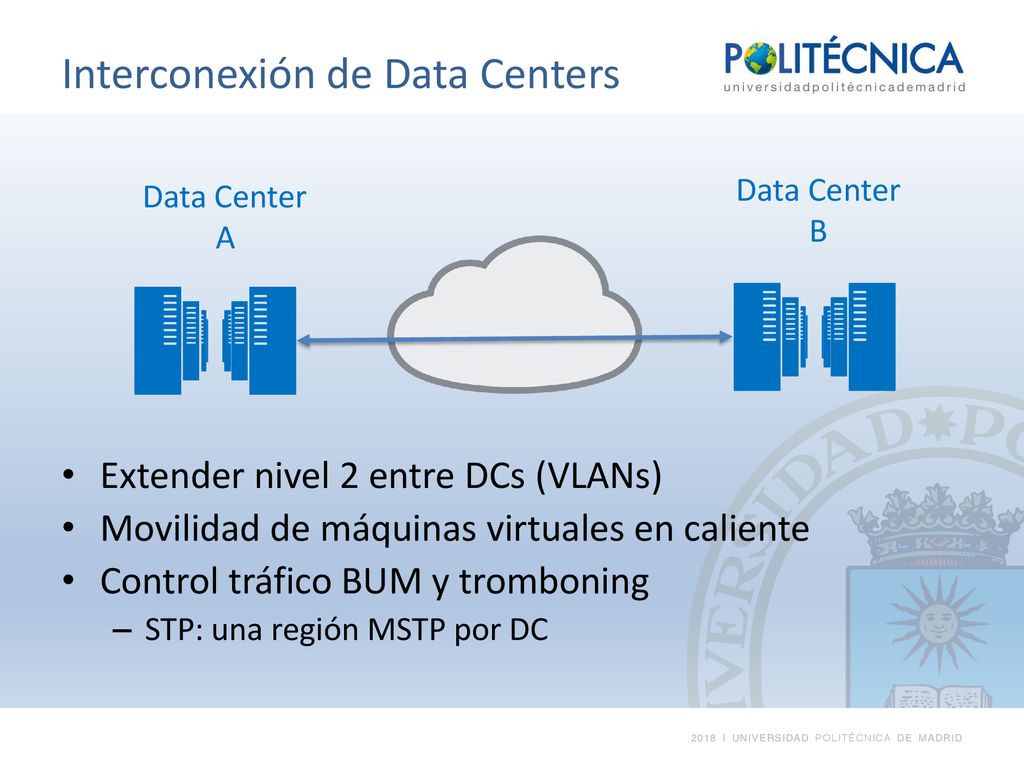

5 Interconexión de Data Centers
Extender nivel 2 entre DCs (VLANs) Movilidad de máquinas virtuales en caliente Control tráfico BUM y tromboning STP: una región MSTP por DC Data Center B Data Center A

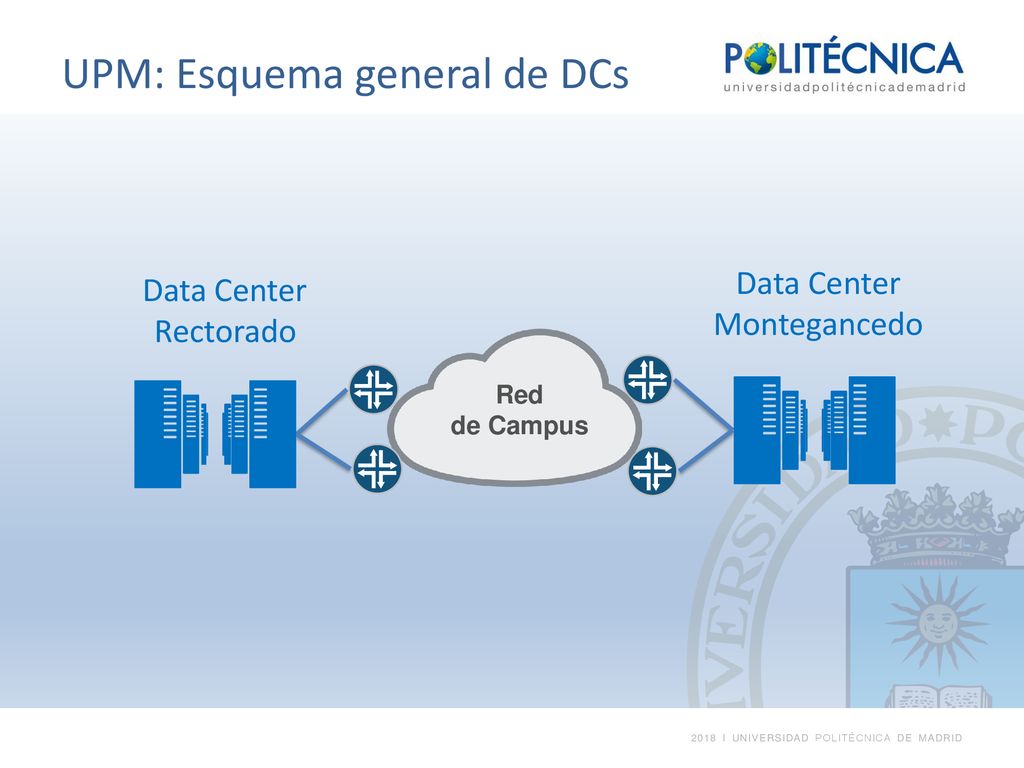

6 UPM: Esquema general de DCs
Data Center Rectorado Data Center Montegancedo Red de Campus

7 Evolución En el año 2006 se decide montar el DC Montegancedo
Punto de partida Red de Campus en estrella: nivel 2 Red SAN de almacenamiento 2 años de proyecto Centro 1 Centro 2 Data Center Rectorado Red SAN Centro N

8 Evolución Objetivo: Extender VLANs DC Extender SAN

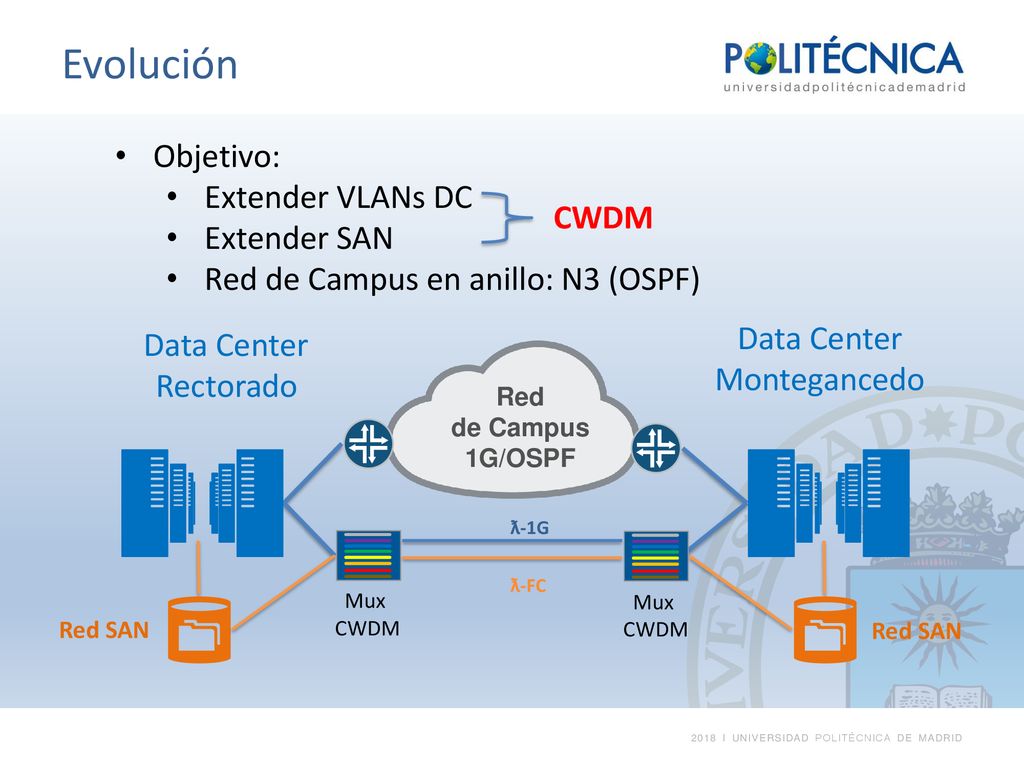

Red de Campus en anillo: N3 (OSPF) CWDM Data Center Montegancedo Data Center Rectorado Red de Campus 1G/OSPF ƛ-1G ƛ-FC Mux CWDM Mux CWDM Red SAN Red SAN

9 Evolución Año 2011: proyecto mejora DCI Objetivo:

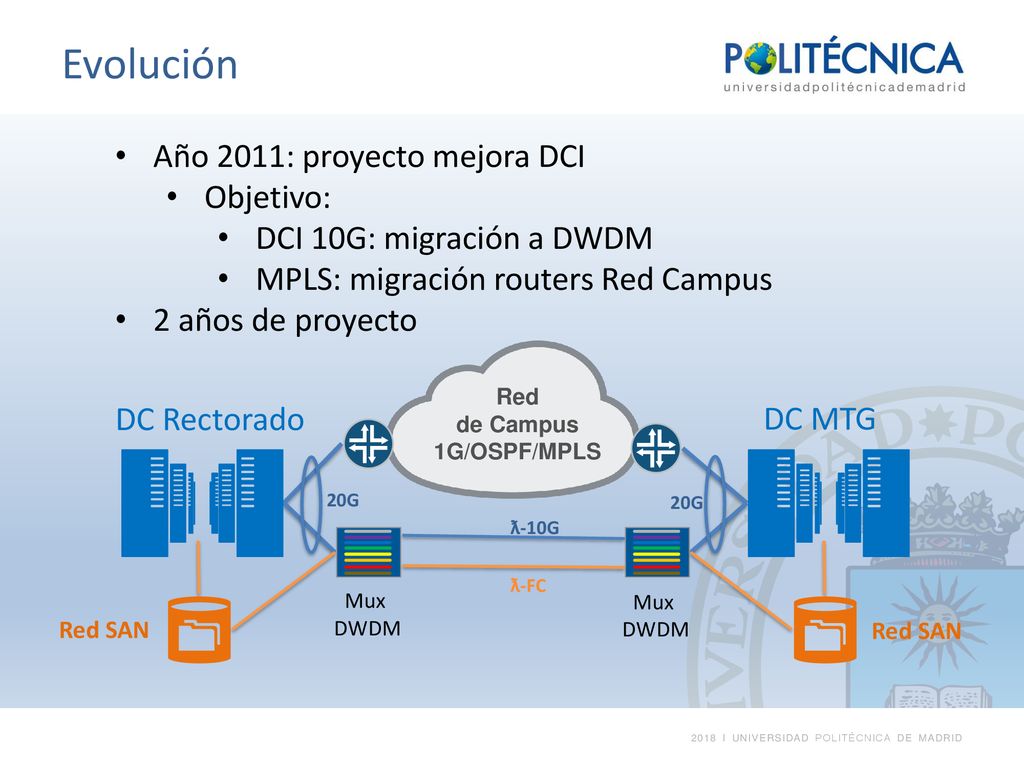

DCI 10G: migración a DWDM MPLS: migración routers Red Campus 2 años de proyecto Red de Campus 1G/OSPF/MPLS DC Rectorado DC MTG 20G 20G ƛ-10G ƛ-FC Mux DWDM Mux DWDM Red SAN Red SAN

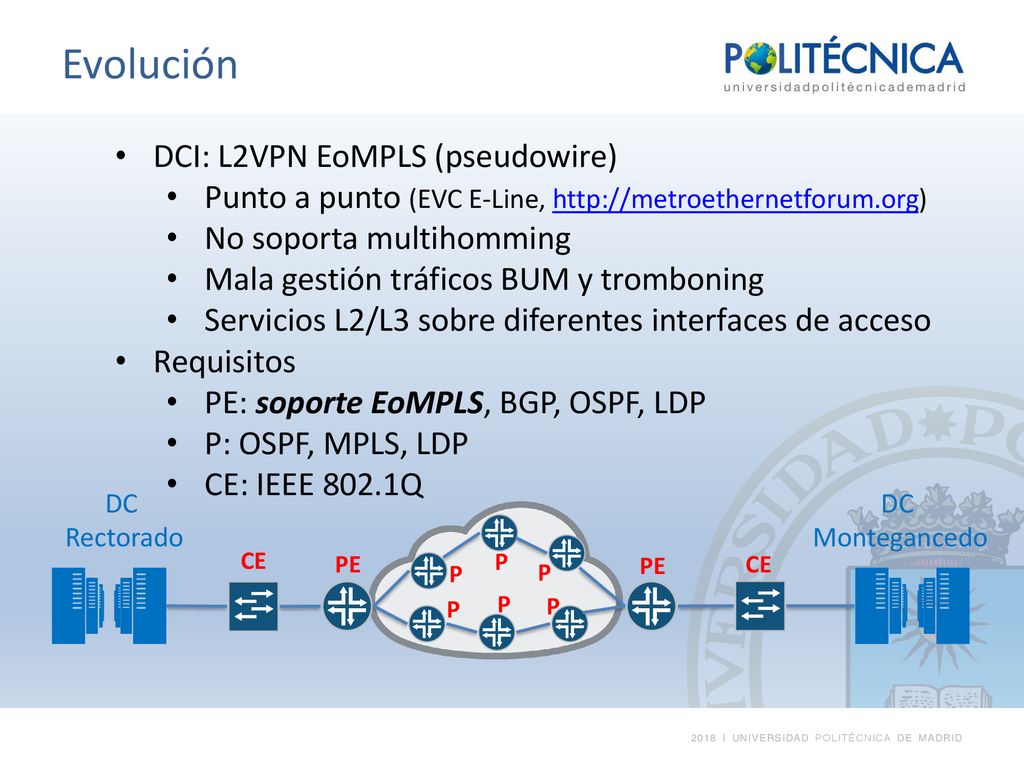

10 Evolución DCI: L2VPN EoMPLS (pseudowire)
Punto a punto (EVC E-Line, No soporta multihomming Mala gestión tráficos BUM y tromboning Servicios L2/L3 sobre diferentes interfaces de acceso Requisitos PE: soporte EoMPLS, BGP, OSPF, LDP P: OSPF, MPLS, LDP CE: IEEE 802.1Q DC Rectorado DC Montegancedo CE PE P PE CE P P P P P

11 Evolución Año 2017: proyecto mejora DCI
Objetivo: redundancia PE -> VPLS multihomming 3 meses de proyecto Data Center Rectorado Data Center Montegancedo Red de Campus 10G/OSPF/MPLS

12 Evolución DCI: VPLS multihomming EVC multipunto (E-LAN MEF)
Mala gestión tráficos BUM y tromboning Servicios L2/L3 sobre diferentes interfaces de acceso Requisitos PE: soporte VPLS, BGP, OSPF, MPLS, LDP P: OSPF, MPLS, LDP CE: IEEE 802.1Q DC Rectorado DC Montegancedo PE PE CE P CE P P P P P PE PE

13 Evolución Año 2018: proyecto mejora DCI Objetivos

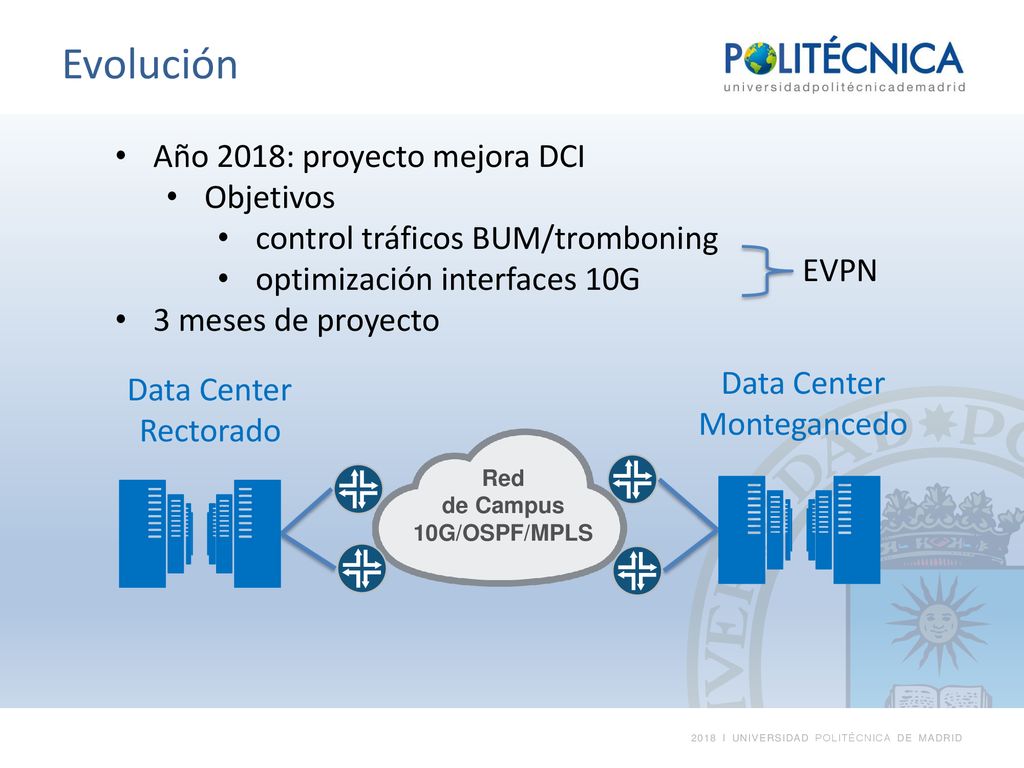

control tráficos BUM/tromboning optimización interfaces 10G 3 meses de proyecto EVPN Data Center Rectorado Data Center Montegancedo Red de Campus 10G/OSPF/MPLS

14 Tráfico tromboning DC - B DC - A

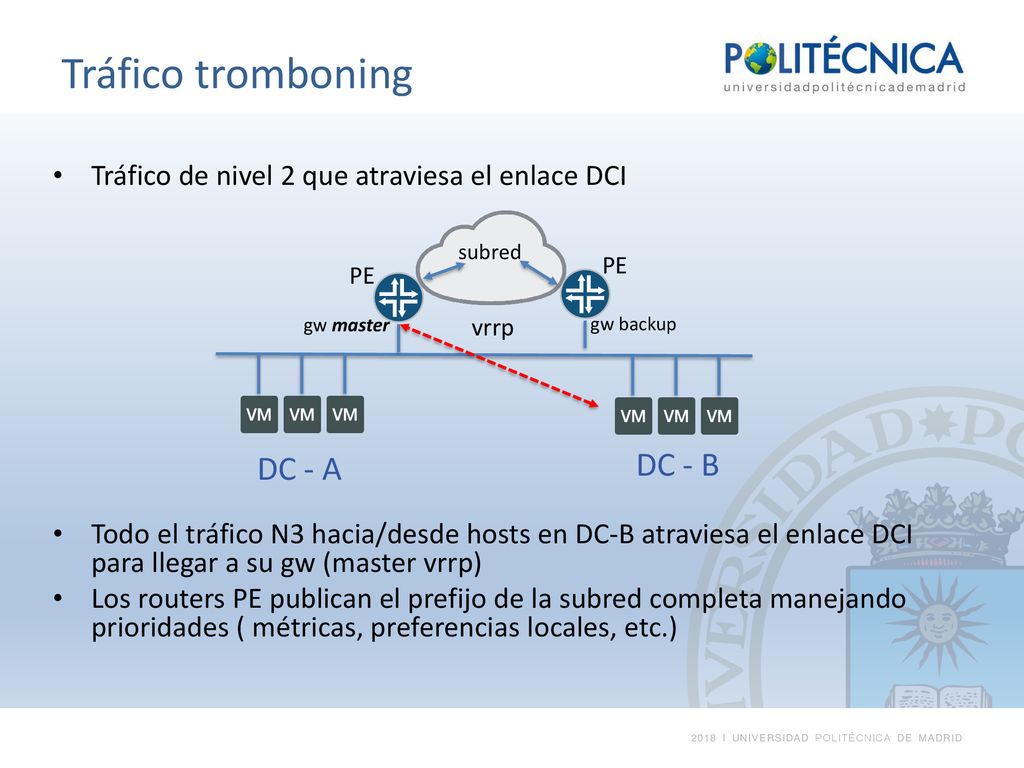

Tráfico de nivel 2 que atraviesa el enlace DCI Todo el tráfico N3 hacia/desde hosts en DC-B atraviesa el enlace DCI para llegar a su gw (master vrrp) Los routers PE publican el prefijo de la subred completa manejando prioridades ( métricas, preferencias locales, etc.) subred PE PE gw master vrrp gw backup DC - A DC - B

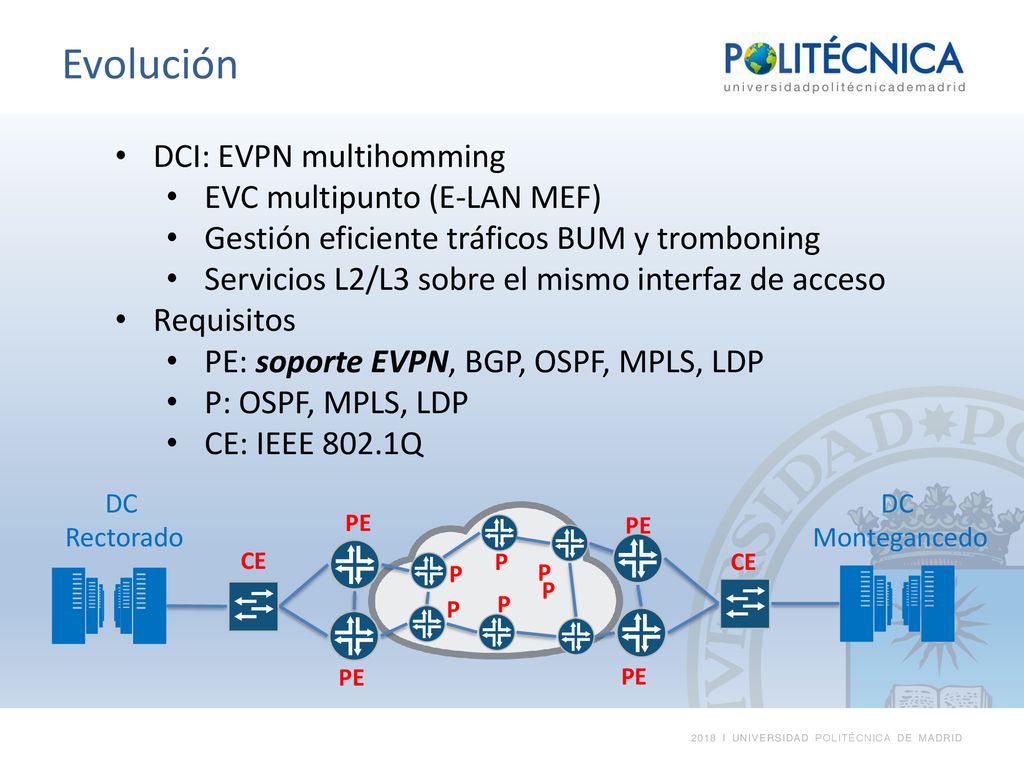

15 Evolución DCI: EVPN multihomming EVC multipunto (E-LAN MEF)
Gestión eficiente tráficos BUM y tromboning Servicios L2/L3 sobre el mismo interfaz de acceso Requisitos PE: soporte EVPN, BGP, OSPF, MPLS, LDP P: OSPF, MPLS, LDP CE: IEEE 802.1Q DC Rectorado DC Montegancedo PE PE CE P CE P P P P P PE PE

16 EVPN: control tromboning

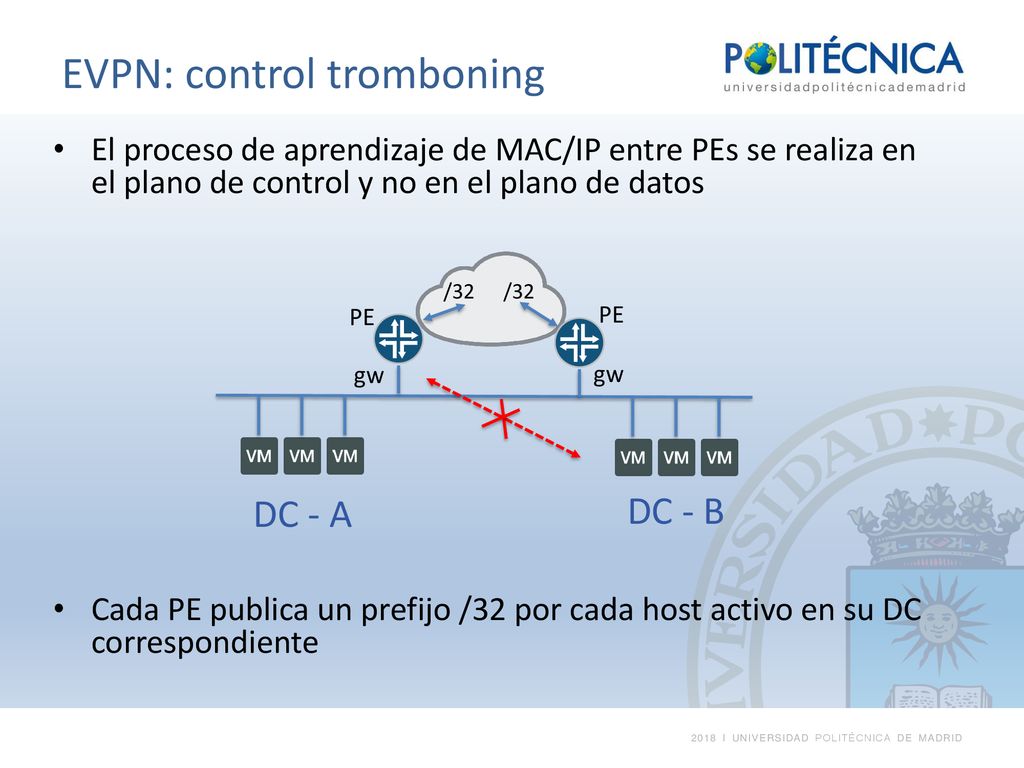

El proceso de aprendizaje de MAC/IP entre PEs se realiza en el plano de control y no en el plano de datos Cada PE publica un prefijo /32 por cada host activo en su DC correspondiente /32 /32 PE PE gw gw DC - A DC - B

17 Evolución Resto año 2018: pruebas con GNS3 VxLAN (proyecto IaaS) SDN
