1 Funcionament See Thecnical

2 Carpeta de disseny i simulació

3 Aquest és el programa de dibuix d’esquemes

4 Surt per defecte el nom del darrer arxiu amb el qual s’ha treballat
Si aquesta opció no està activada, no es pot afegir cap projecte nou.

5 S’ha de seleccionar la carpeta “PROJECTES” clicant dues vegades.

6 Ara ja tenim activada la carpeta de projectes.

7 S’ha de posar el nom del nou projecte.
Aquesta opció ha d’estar activada per poguer posar el nom a l’arxiu.

8 Hem posat de nom al projecte “EJEMPLO_1”
Un cop s’ha posat el nom, al projecte s’ha de clicar en OK Ara demana la següent informació:

9 Per saber on va cada cosa hem escrit això.
Quan cliquem en OK ens demana el següent: Número de fulla del projecte

10 Quan posem un número a la fulla, s’activa l’opció OK.
Si clikem la opció OK, el programa ens mostra el següent:

11 Hem de triar el tipus de fulla que volem mitjançant el desplaçament de la pestanya
Quan ja sabem quin tipus de fulla volem, cliquem a sobre de la pàgina Torna a sortir aquesta informació. La diferència és que ara es tracta de la “fulla 1” del projecte

12 He canviat el que posava per comprovar que fa aquesta opció.
Cliquem OK Com es pot comprovar el títol i el subtítol del projecte surten a la part del caixetí on posa “Designación del proyecto” Com es pot comprovar el títol i el subtítol de la fulla surten a la part del caixetí on posa “Designación del título”. Aquesta informació correspon al caixetí de la fulla que hem triat abans

13 Aquest és l’aspecte de la fulla nº 1 del projecte que hem creat

14 Aquesta pestanya ens permet triar entre diferents tipus de símbols.
El que farem servir normalment serà el que s’anomena Electricidad / Automatismo CEI

15 Un cop estem a dins

16 Es possible buscar un componet posant el nom
En aquesta finestra s’indica en quins fitxers es pot trobar l’element

17 Un cop oberta la carpeta, es pot triar com es vol visualitzar els diferents elements.
En aquest cas Icons petits

18 En aquest cas només Icons.

19 La graella està activada quan surt una marca de color verd.
Abans de començar a treballar hem de fer una de les operacions més importants si volem que la feina feta es pugui aprofitar. ¡L’activació de la graella!

20 Si la graella està desactivada, tots els components que s’insereixin i les línies que els connectin, tot i que poden semblar correctes a simple vista, a l’hora d’imprimir no coincidiran i això ja és impossible d’arreglar. Si la graella està activada, tant els components com les figures que es dibuixin quedaran enganxats a alguna part de la graella i per tant serà més fàcil fer coincidir exactament els diferents elements.-

21 Es pot triar la mida de la graella entre molt petita, mitjana i gran .
En aquest cas està seleccionada la més petita.

22 Una opció molt interessant és el treball amb capes

23 La primera capa (layer) sempre està activada per defecte.
No es pot fer invisible. A l’exemple de la figura, a la capa 2 es veu una bombeta de color blau que indica que el seu contingut no es visible.

24 En aquesta figura es pot comprovar que hem activat la capa 2 i volem que sigui visible
Encara no s’ha donat a OK

25 Com es pot comprovar, al donar a l’OK han aparegut uns números que abans no hi eran.
Evidentment hi son perquè algú ja els havia posat abans amb el color adeqüat. D’aquesta manera i posant diferents capes es pot tenir molta informació a un mateix esquema i només veure una part. Per imprimir també es pot fer el mateix.

26 Aquesta opció és l’escala del component i sempre hauria d’estar a 1 si volem una mida “normal” dels elements Aquesta escala indica l’angle del component a l’hora d’inserir ho. Normalment és zero, però ens pot interessar un altre angle per exemple 90º quan volem que el component estigui horitzontal. Per inserir els components a la fulla de l’esquema, només s’ha de clickar al damunt del component triat i sense deixar de pitjar el ratolí, posar l’element al lloc on pensem que ha d’anar.

27 Quan se li dona l’ordre d’inserció al component, normalment demana quin nom l’hem de posar (identificador). Per defecte ja surt la primera lletra que és bastant correcta ja que correspon al tipus d’element triat. A l’exemple anterior surt una Q perquè l’element correspon a un element de senyalització d’un interruptor. Es pot afegir el número 1 per diferenciar si hi ha més elements com aquest.

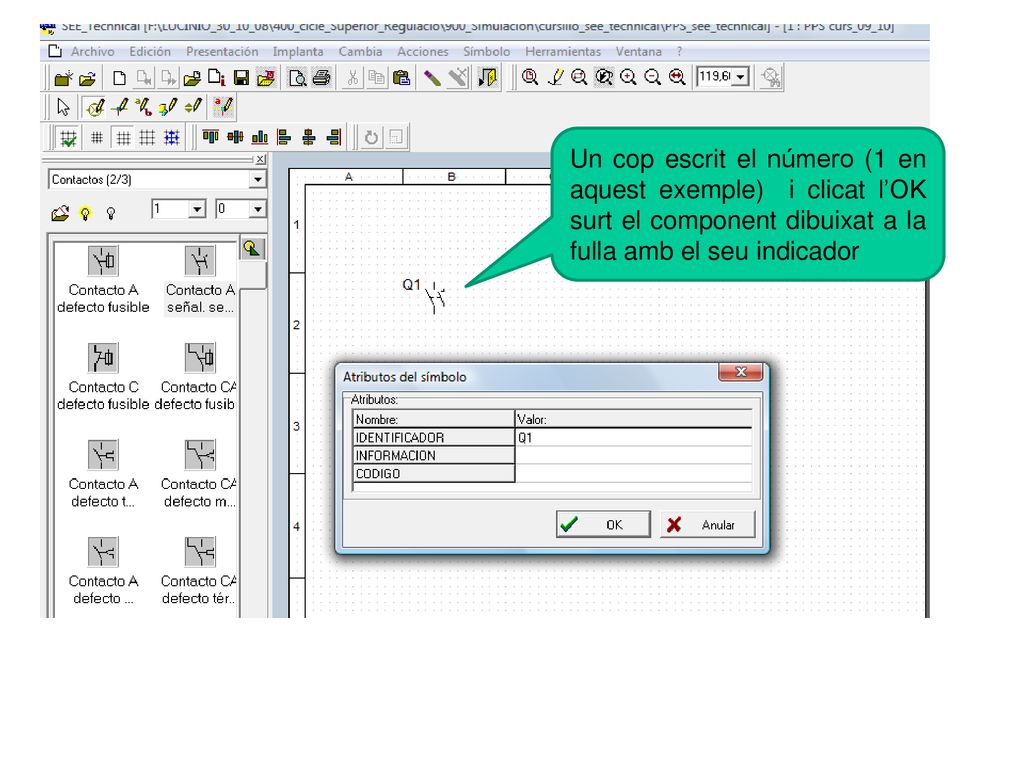

28 Un cop escrit el número (1 en aquest exemple) i clicat l’OK surt el component dibuixat a la fulla amb el seu indicador

29 Suposant que ja hem posat els elements que volem connectar.
Com s’han de fer les connexions elèctriques? Aquesta icona ens permet fer les connexions elèctriques de manera que quan hi ha una intersecció entre dos conductors, el programa ja dibuixa el punt de connexió. S’ha d’anar amb una mica de compte de no posar el conductor de manera que puguin sortir més d’un punt de connexió. Altre inconvenient és que no es pot posar aquest tipus de conductor a qualsevol part de la graella.

30 En aquest cas com que es vol dibuixar una connexió elèctrica (una línia), ens indica com s’anomena la connexió (conexión 3) i quina és la forma i el gruix d’aquesta línia (0.25) NOTA IMPORTANT: Aquest 0.25 no significa la secció del conductor, només significa el gruix de la línia a l’esquema Normalment, quan s’activa una icona de dibuix, s’obren unes finestres per triar les característiques de l’element que es vol dibuixar

31 Es molt important que el gruix dels conductors sigui el mateix que el gruix dels elements interconnectats. En aquest cas el conductor és més prim i per tant és incorrecte.

32 Vista ampliada del cas anterior

33

34
