SECCIONES Y CORTES Autor: Ing. Gustavo Pérez 29/11/2018 Medios de Representación

2 Ventajas del empleo de secciones y cortes
Cuando se trata de lograr una mejor interpretación de un cuerpo o pieza, cuya complejidad estructural exige un mayor grado de detalle que el que se puede apreciar con la representación de vistas mediante el método ISO (E) Ej.: Partes huecas, aristas ocultas, dificultades para la acotación del interior de la pieza, etc. 29/11/2018 Medios de Representación

3 Indicaciones de planos de corte

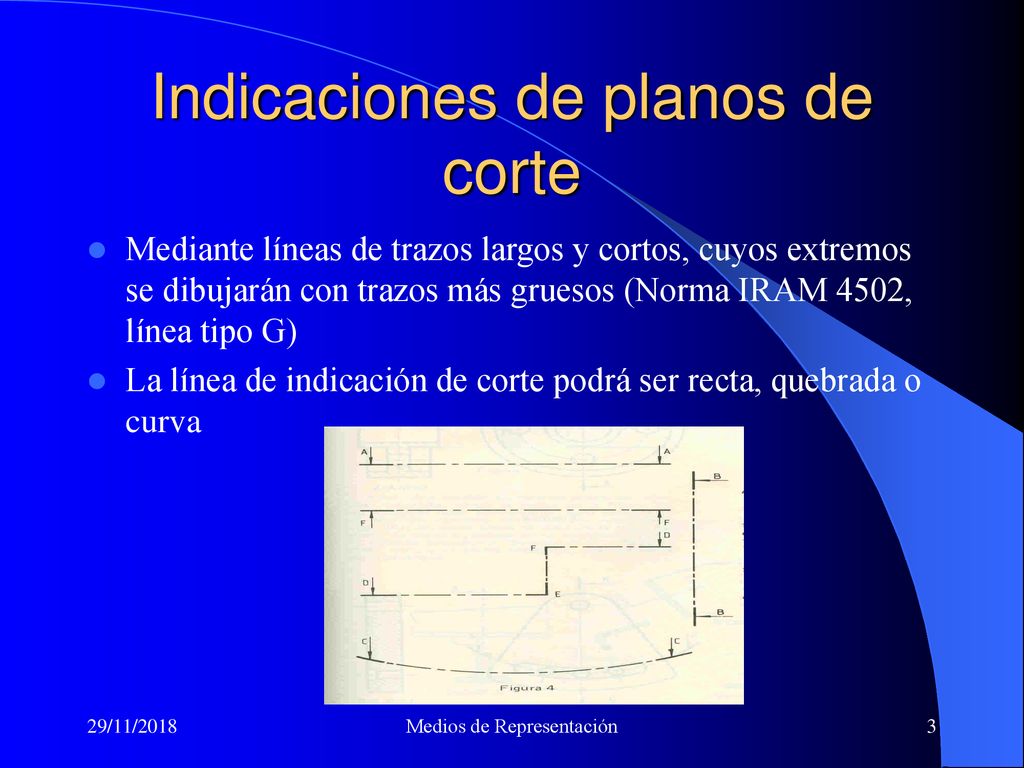

Mediante líneas de trazos largos y cortos, cuyos extremos se dibujarán con trazos más gruesos (Norma IRAM 4502, línea tipo G) La línea de indicación de corte podrá ser recta, quebrada o curva 29/11/2018 Medios de Representación

4 Indicaciones de planos de corte

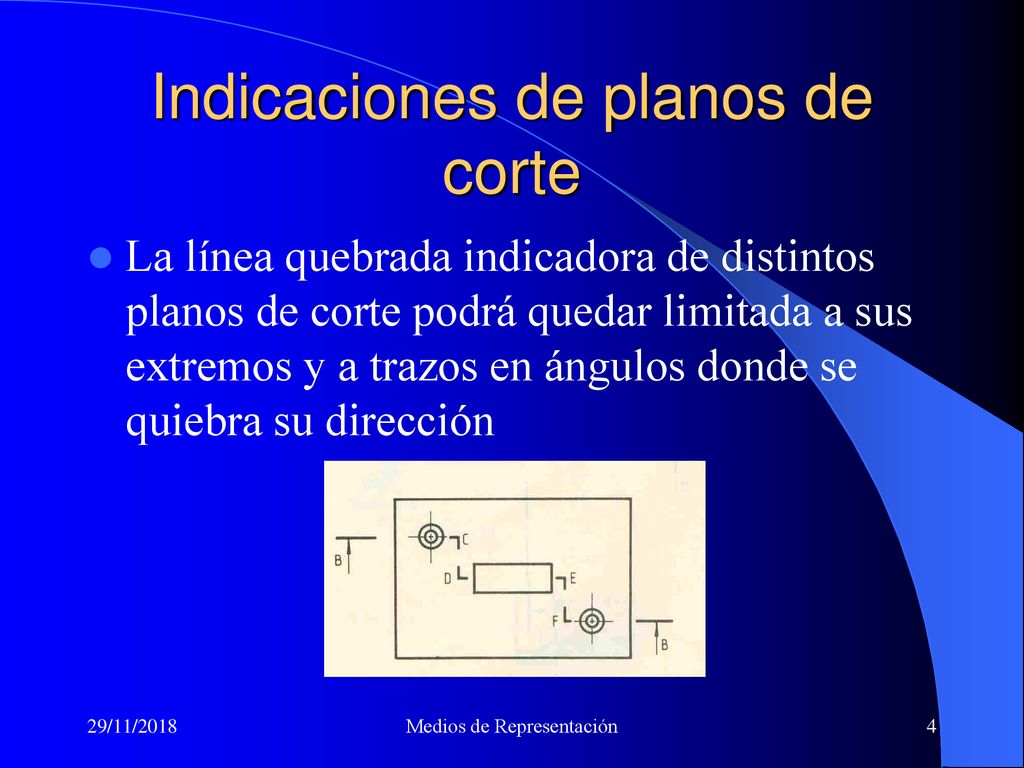

La línea quebrada indicadora de distintos planos de corte podrá quedar limitada a sus extremos y a trazos en ángulos donde se quiebra su dirección 29/11/2018 Medios de Representación

5 Indicaciones de planos de corte

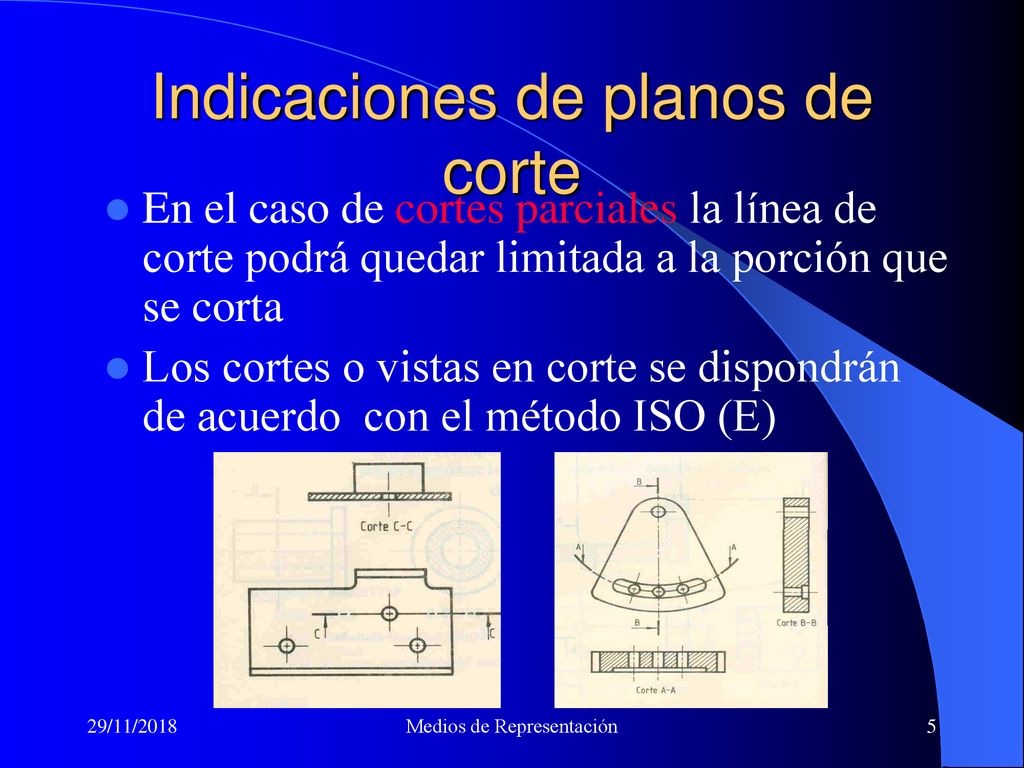

En el caso de cortes parciales la línea de corte podrá quedar limitada a la porción que se corta Los cortes o vistas en corte se dispondrán de acuerdo con el método ISO (E) 29/11/2018 Medios de Representación

6 Indicaciones de planos de corte

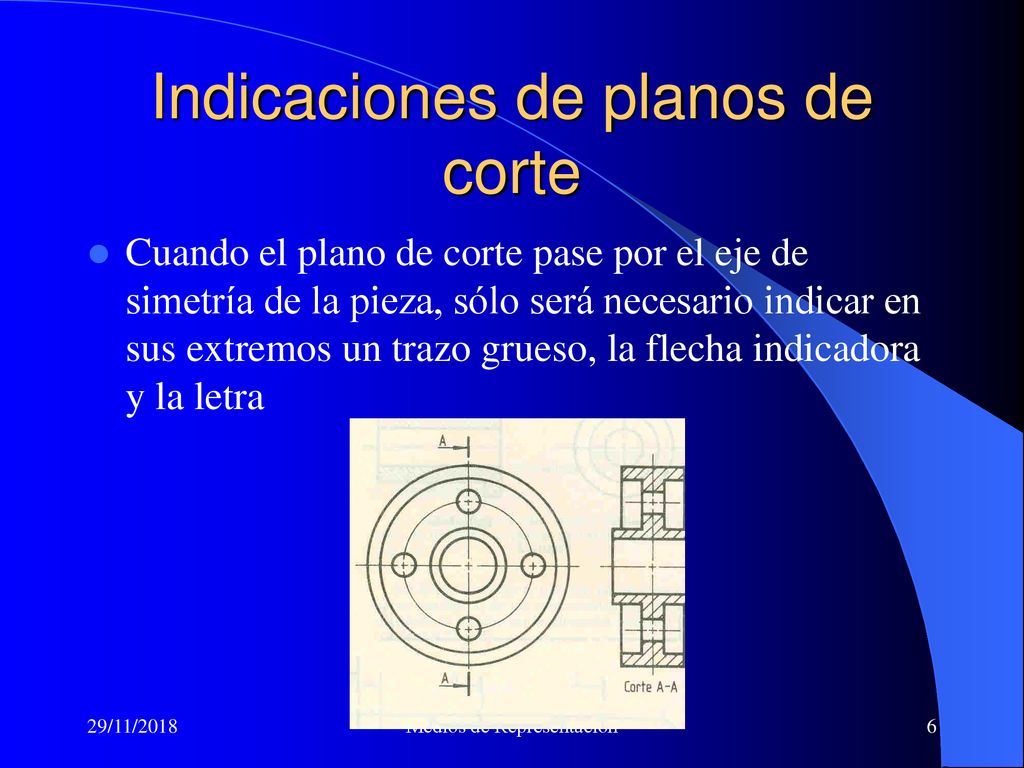

Cuando el plano de corte pase por el eje de simetría de la pieza, sólo será necesario indicar en sus extremos un trazo grueso, la flecha indicadora y la letra 29/11/2018 Medios de Representación

7 Diferencia entre sección y corte Norma IRAM 4507
SECCION: Figura que resulta de la intersección de un plano o planos con el cuerpo o pieza CORTE: Vista de la porción de un cuerpo o pieza resultante de un seccionamiento, observada desde la sección en la dirección indicada por las flechas 29/11/2018 Medios de Representación

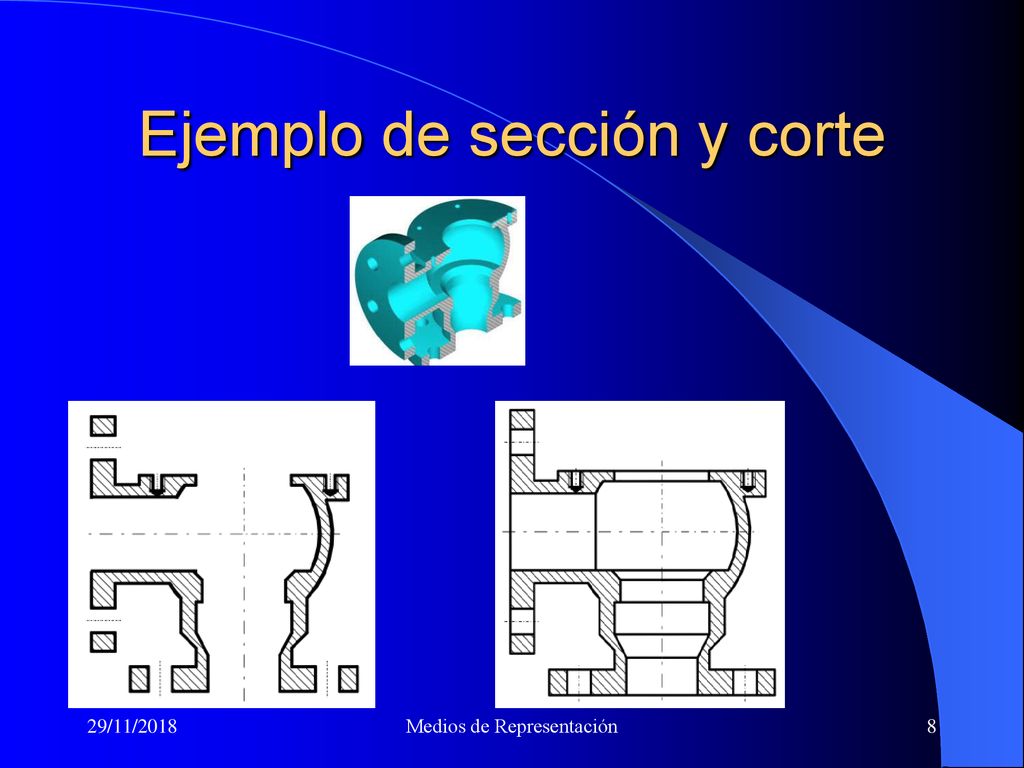

8 Ejemplo de sección y corte
29/11/2018 Medios de Representación

9 Medios de Representación

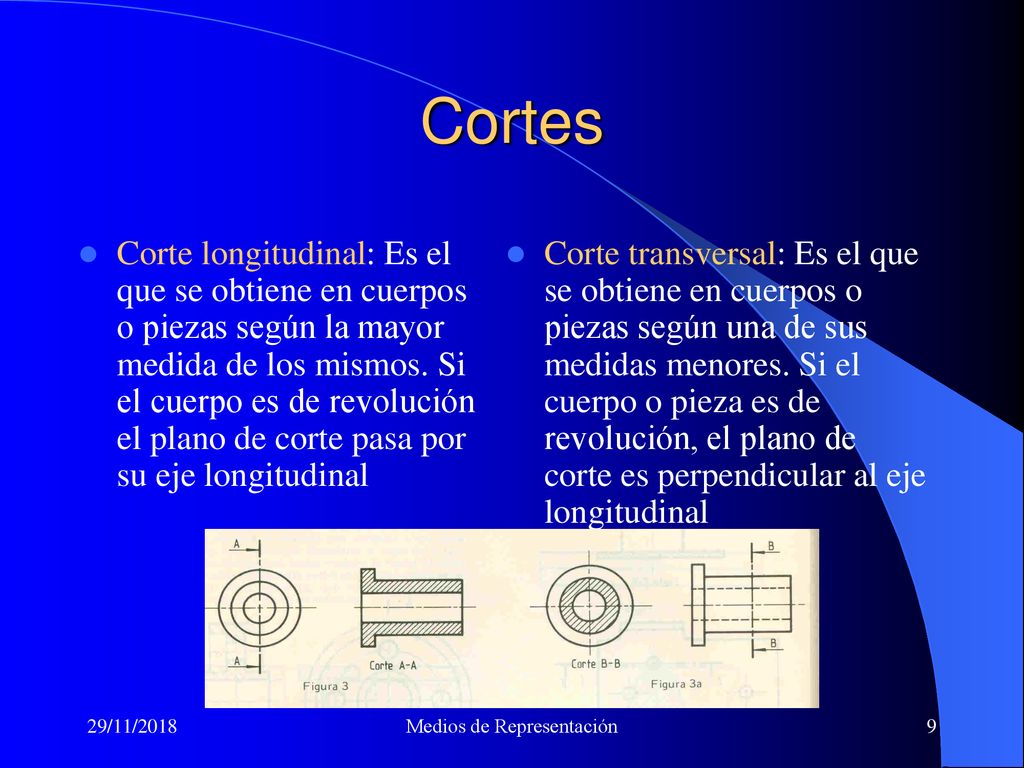

Cortes Corte longitudinal: Es el que se obtiene en cuerpos o piezas según la mayor medida de los mismos. Si el cuerpo es de revolución el plano de corte pasa por su eje longitudinal Corte transversal: Es el que se obtiene en cuerpos o piezas según una de sus medidas menores. Si el cuerpo o pieza es de revolución, el plano de corte es perpendicular al eje longitudinal 29/11/2018 Medios de Representación

10 Medios de Representación

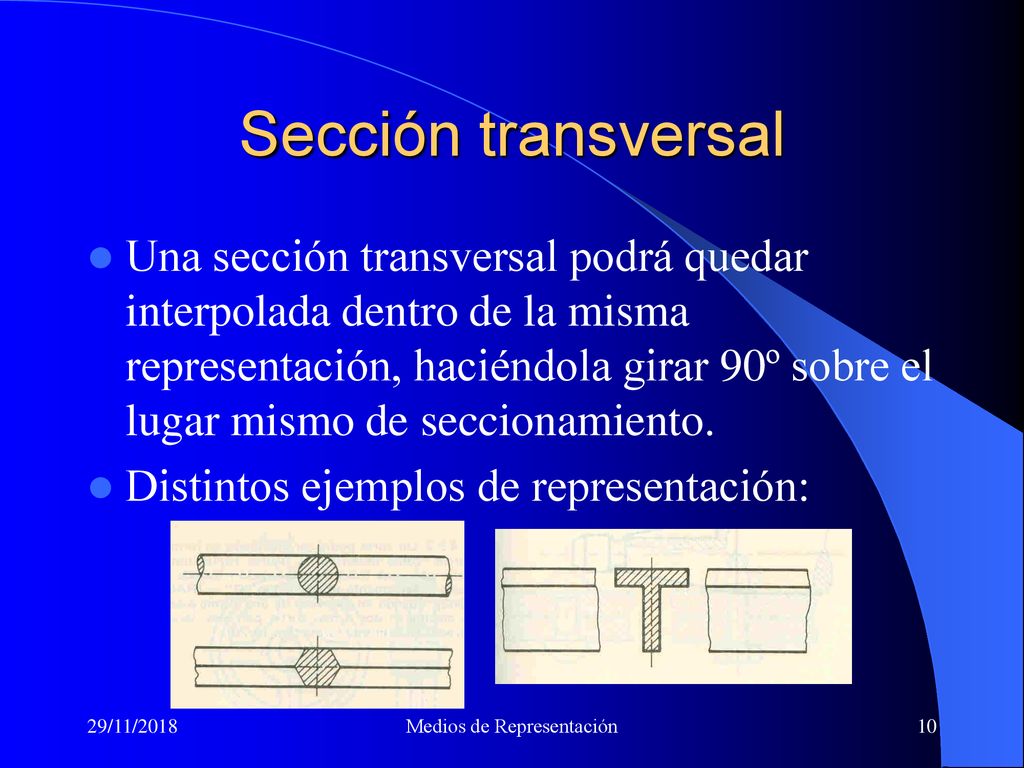

Sección transversal Una sección transversal podrá quedar interpolada dentro de la misma representación, haciéndola girar 90º sobre el lugar mismo de seccionamiento. Distintos ejemplos de representación: 29/11/2018 Medios de Representación

11 Sección transversal (abatida y desplazada)

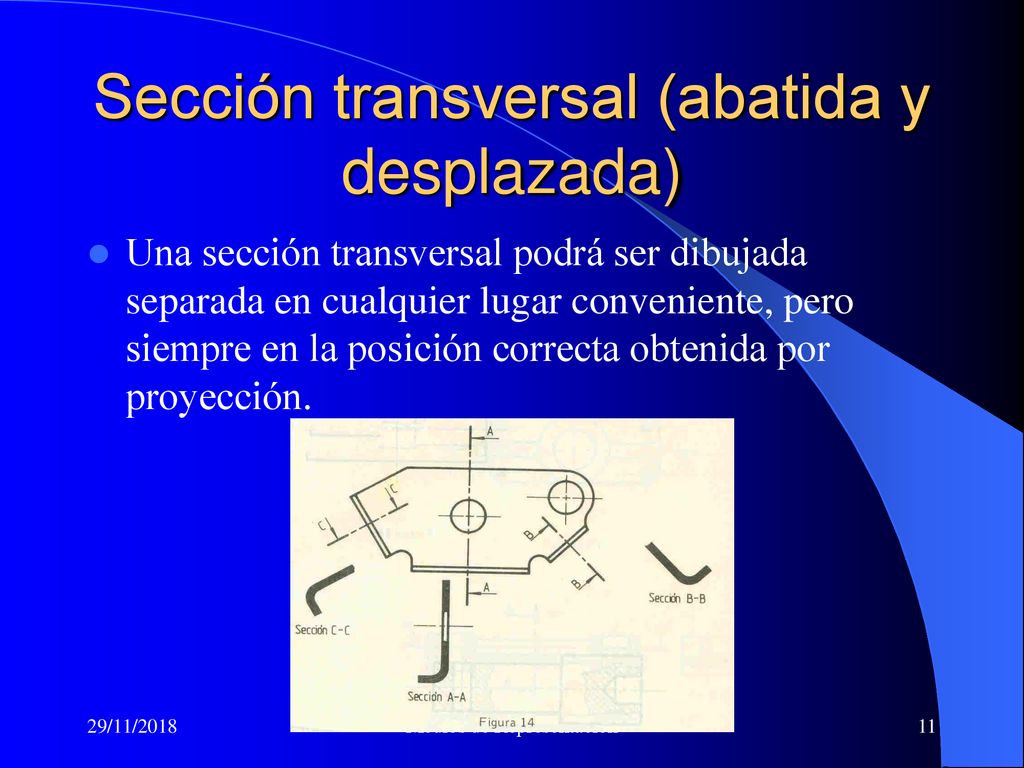

Una sección transversal podrá ser dibujada separada en cualquier lugar conveniente, pero siempre en la posición correcta obtenida por proyección. 29/11/2018 Medios de Representación

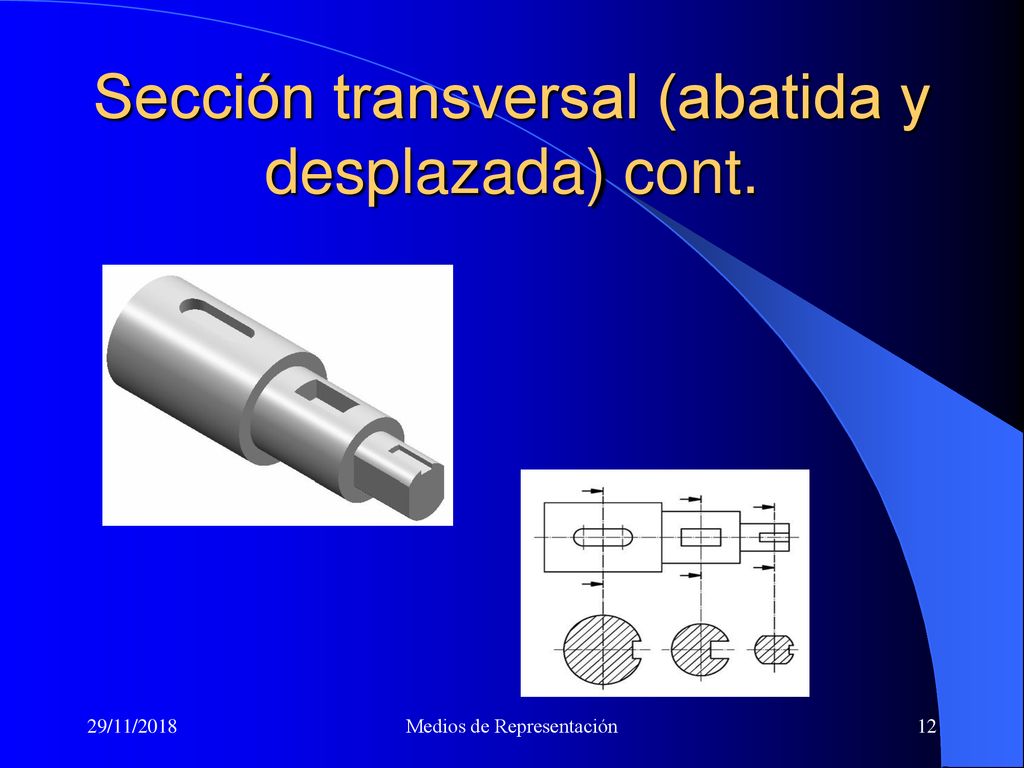

12 Sección transversal (abatida y desplazada) cont.
29/11/2018 Medios de Representación

13 Ejemplo de cortes por distintos planos
29/11/2018 Medios de Representación

14 Medios de Representación

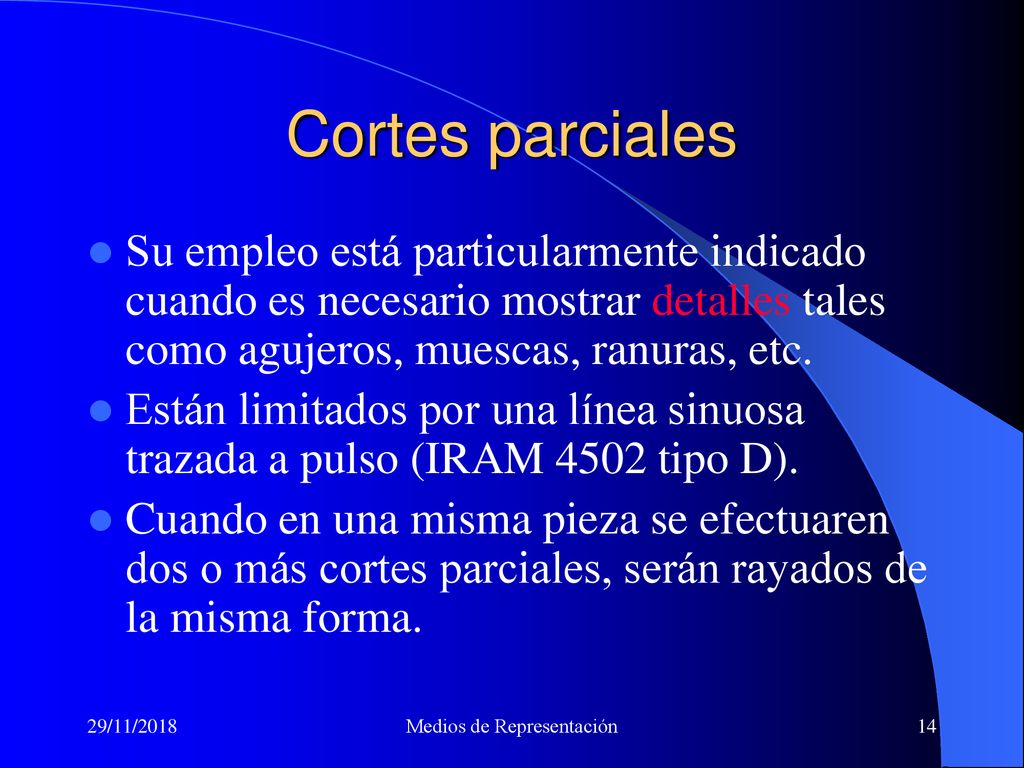

Cortes parciales Su empleo está particularmente indicado cuando es necesario mostrar detalles tales como agujeros, muescas, ranuras, etc. Están limitados por una línea sinuosa trazada a pulso (IRAM 4502 tipo D). Cuando en una misma pieza se efectuaren dos o más cortes parciales, serán rayados de la misma forma. 29/11/2018 Medios de Representación

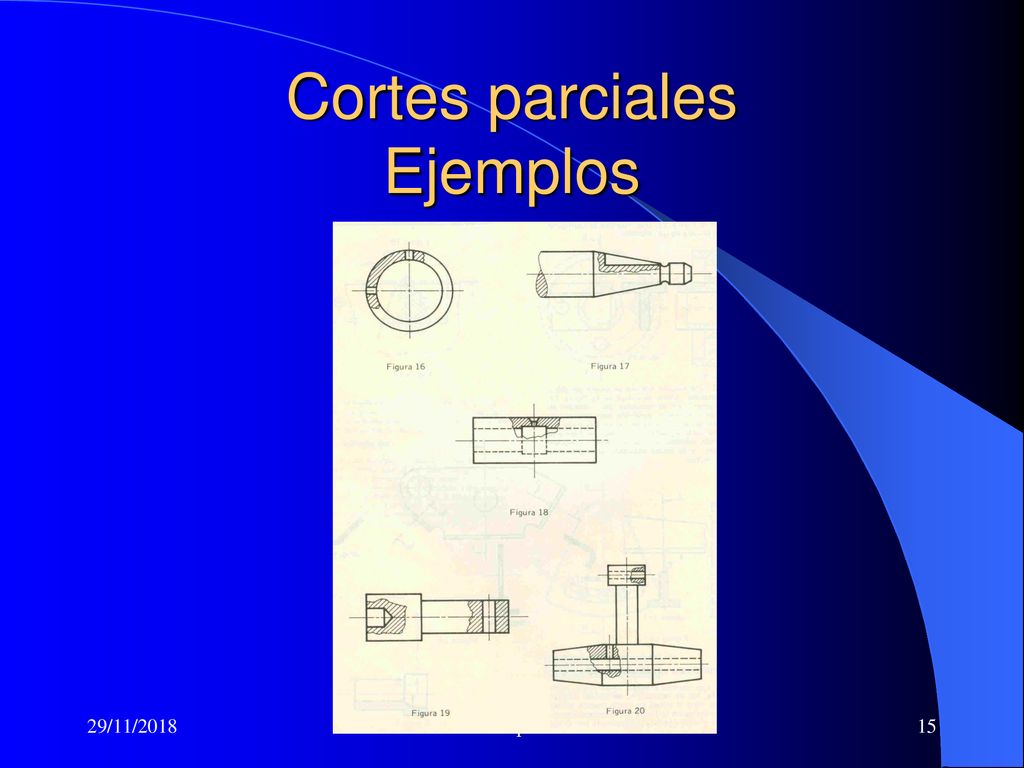

15 Cortes parciales Ejemplos
29/11/2018 Medios de Representación

16 Medios de Representación
Cortes quebrados Cuando se utilizan diversos planos paralelos para reducir el número de vistas, se proyectarán todas las secciones sobre un mismo plano. También se podrán utilizar planos de corte de distintas direcciones es decir no paralelos. 29/11/2018 Medios de Representación

17 Ejemplos de cortes quebrados
29/11/2018 Medios de Representación

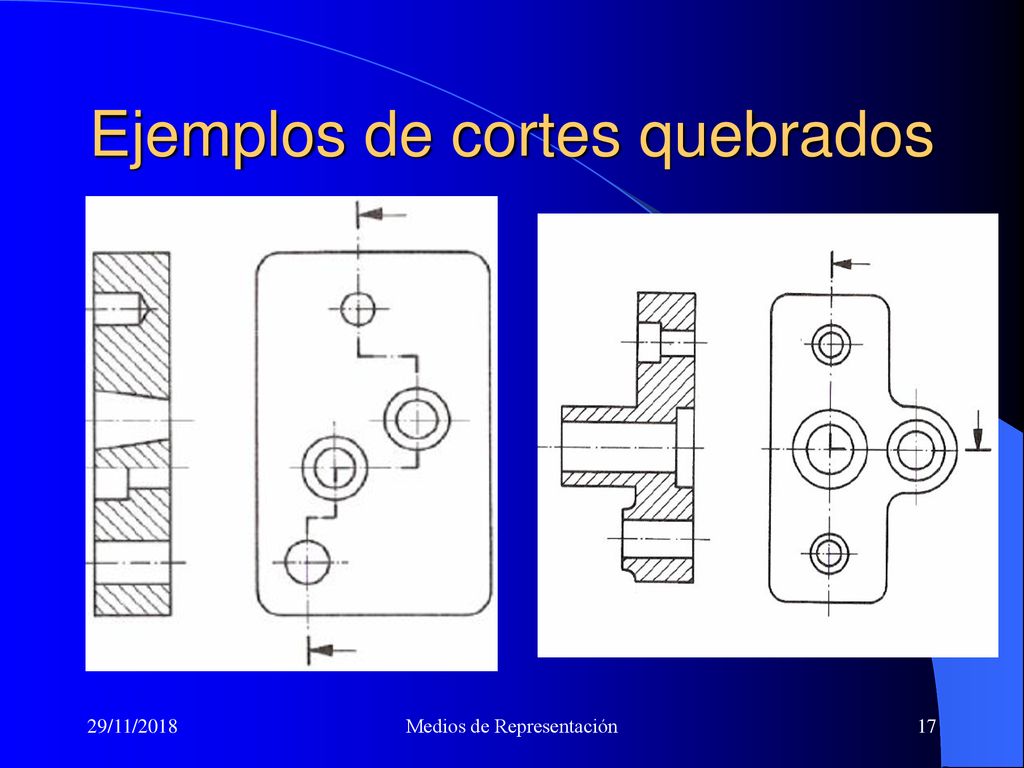

18 Ejemplos de cortes quebrados

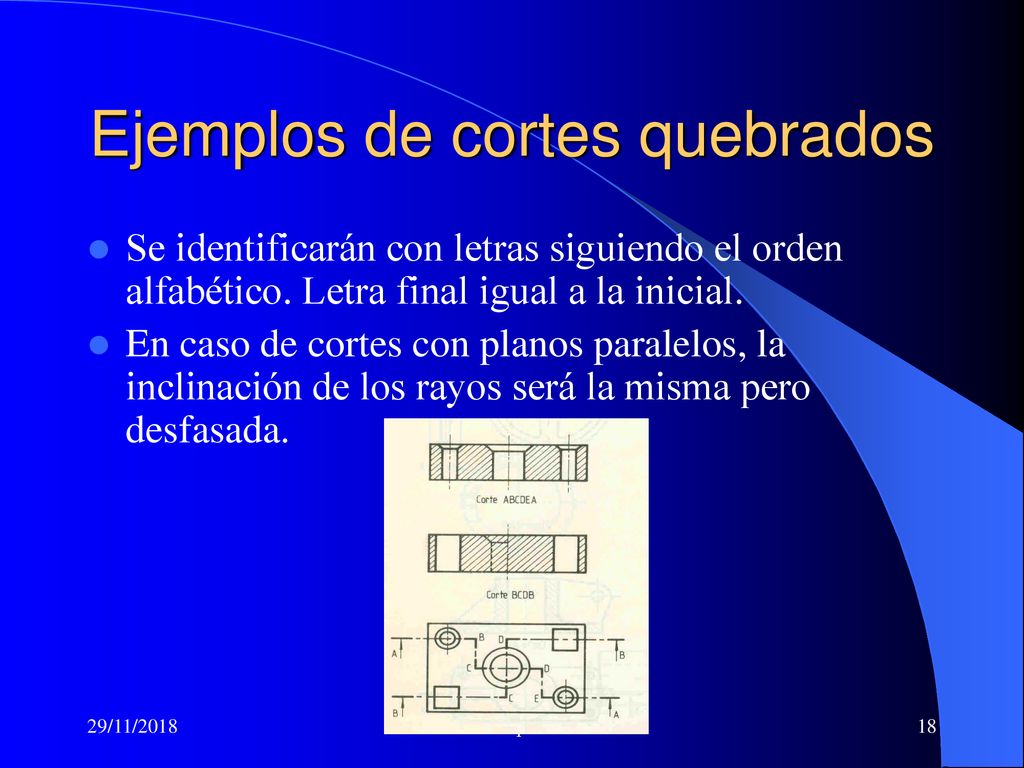

Se identificarán con letras siguiendo el orden alfabético. Letra final igual a la inicial. En caso de cortes con planos paralelos, la inclinación de los rayos será la misma pero desfasada. 29/11/2018 Medios de Representación

19 Cuerpos o piezas simétricas

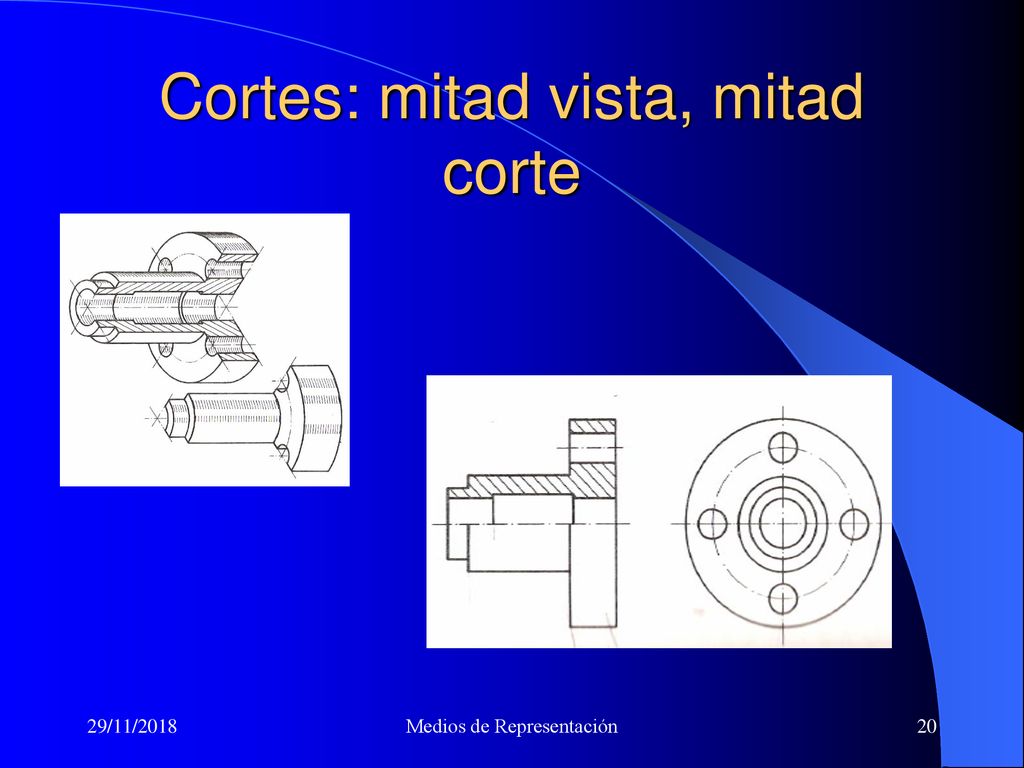

Los cuerpos o piezas simétricas y especialmente los de revolución, se podrán dibujar mitad en vista y mitad en corte, la separación entre corte y vista quedará determinada por el eje de simetría. 29/11/2018 Medios de Representación

20 Cortes: mitad vista, mitad corte
29/11/2018 Medios de Representación

21 Medios de Representación

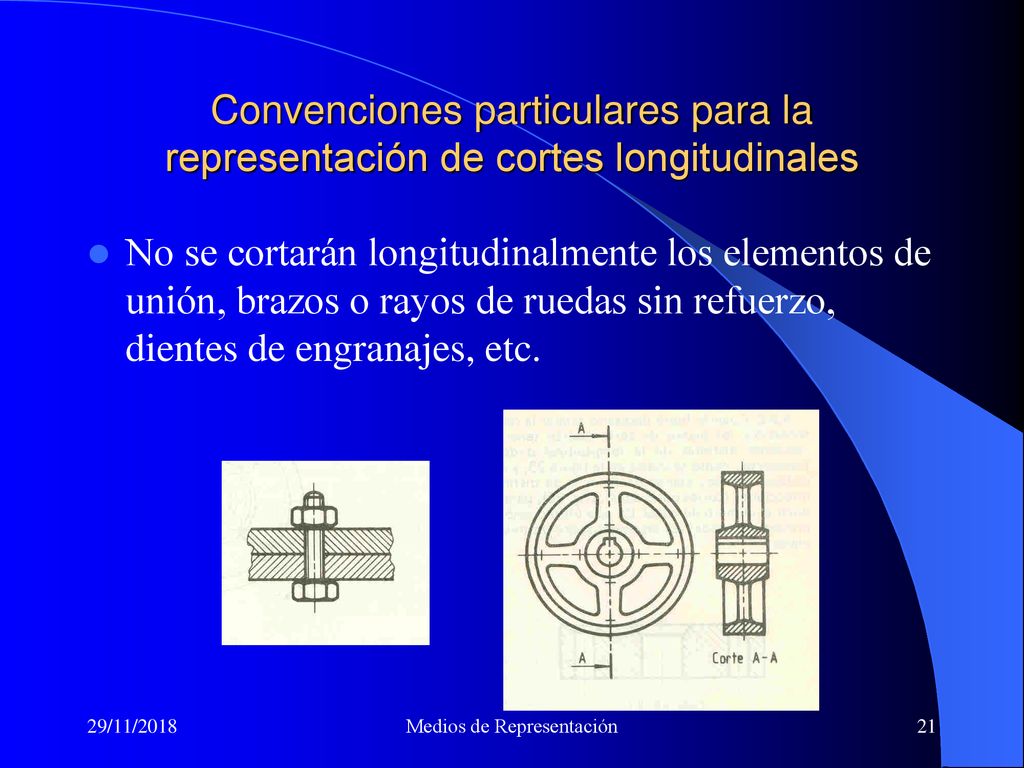

Convenciones particulares para la representación de cortes longitudinales No se cortarán longitudinalmente los elementos de unión, brazos o rayos de ruedas sin refuerzo, dientes de engranajes, etc. 29/11/2018 Medios de Representación

22 Medios de Representación

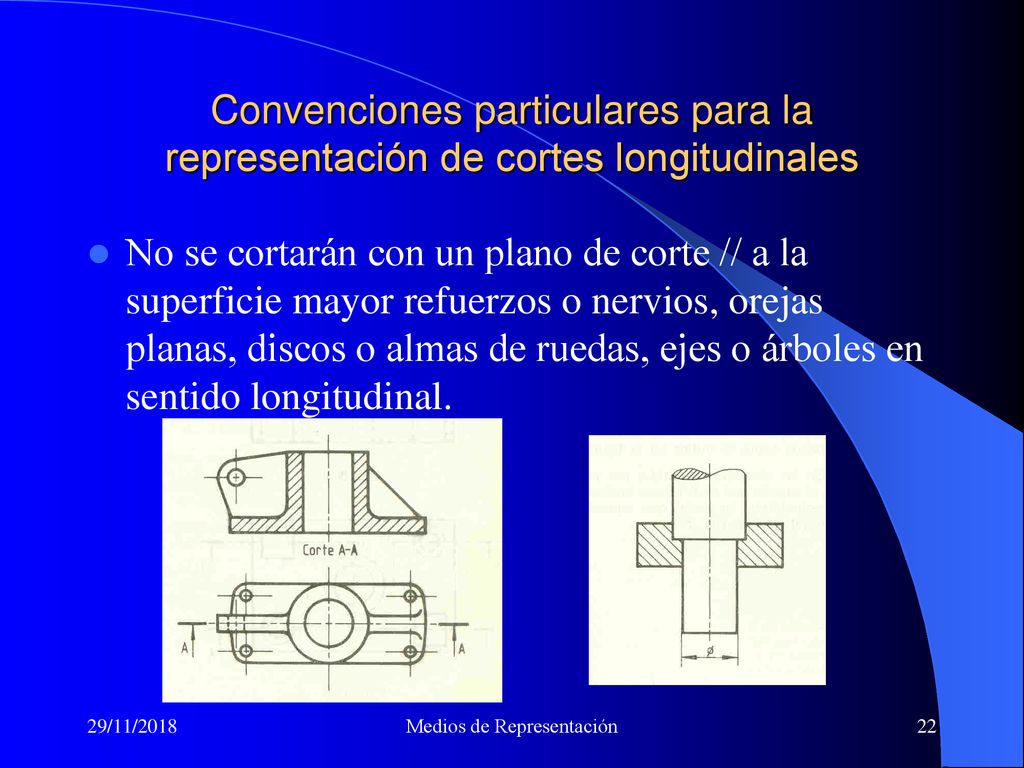

Convenciones particulares para la representación de cortes longitudinales No se cortarán con un plano de corte // a la superficie mayor refuerzos o nervios, orejas planas, discos o almas de ruedas, ejes o árboles en sentido longitudinal. 29/11/2018 Medios de Representación

23 Medios de Representación

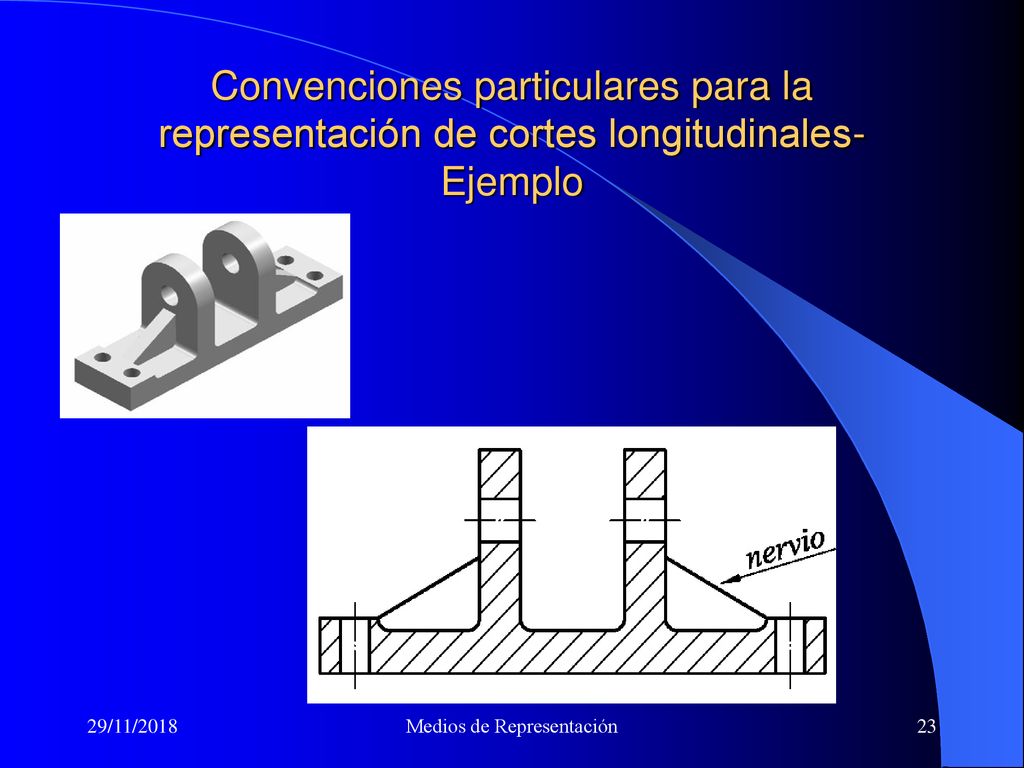

Convenciones particulares para la representación de cortes longitudinales-Ejemplo 29/11/2018 Medios de Representación

24 Medios de Representación

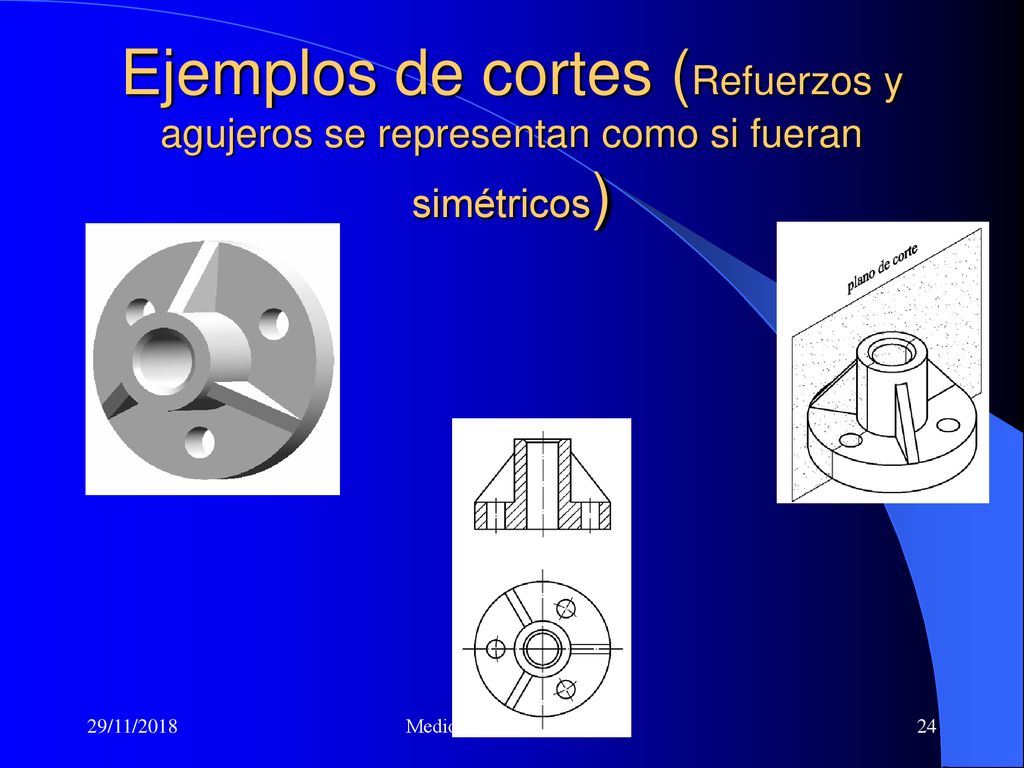

Ejemplos de cortes (Refuerzos y agujeros se representan como si fueran simétricos) 29/11/2018 Medios de Representación

25 Medios de Representación

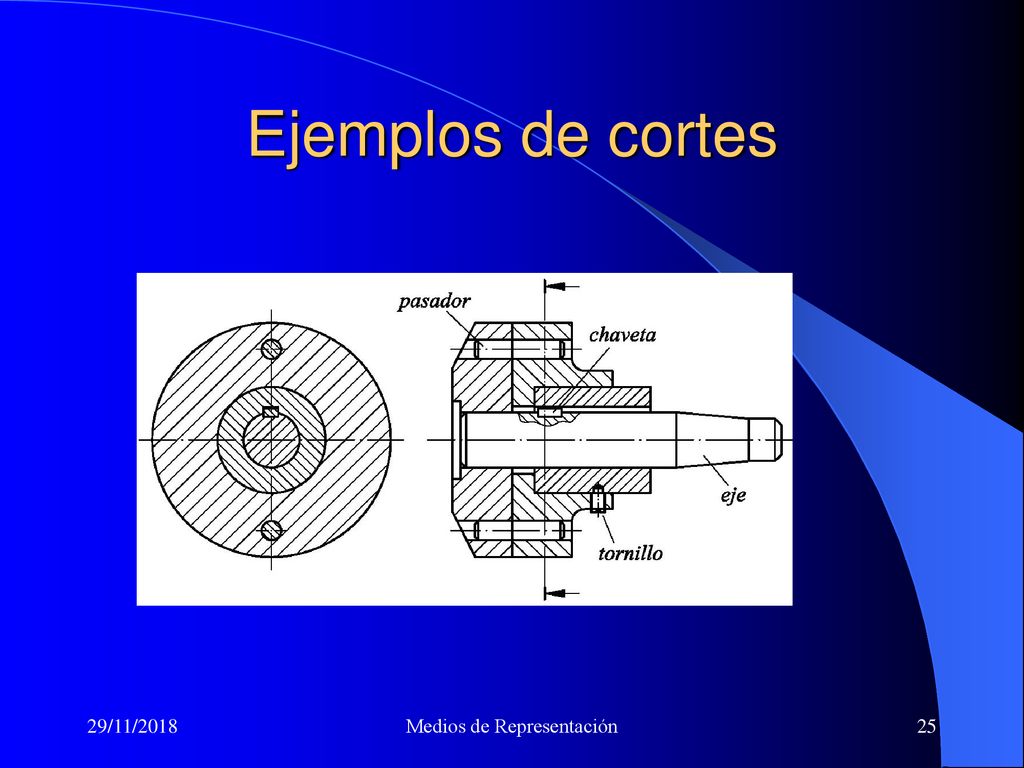

Ejemplos de cortes E 29/11/2018 Medios de Representación

26 Ejemplos de cortes perspectivados

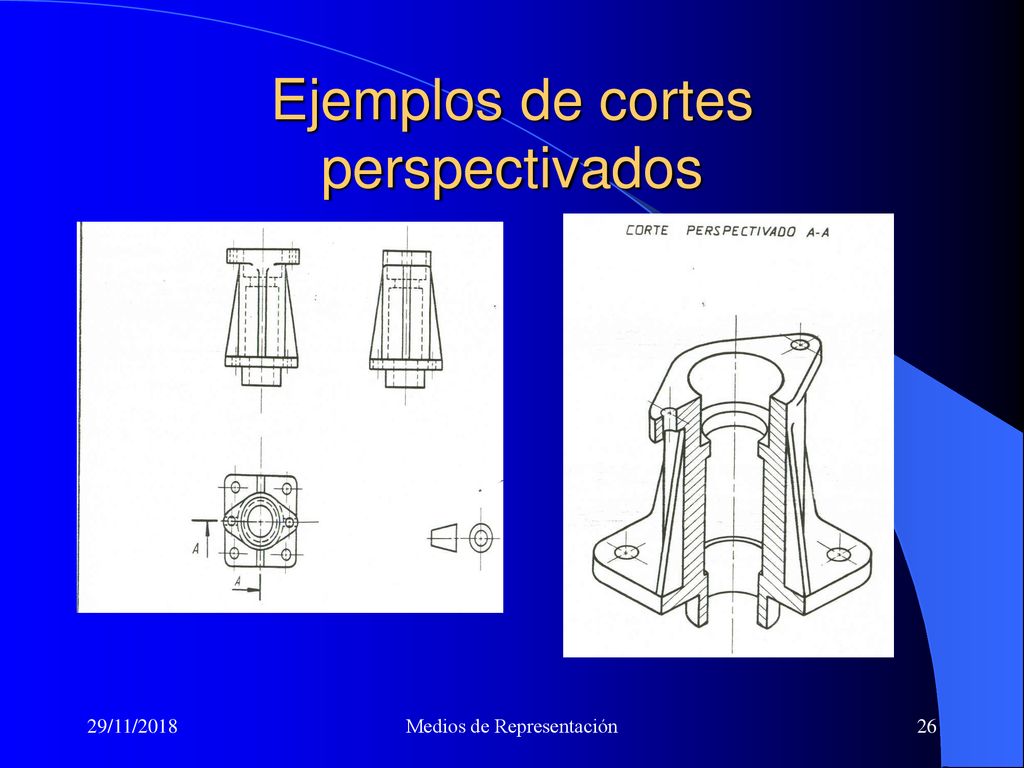

29/11/2018 Medios de Representación

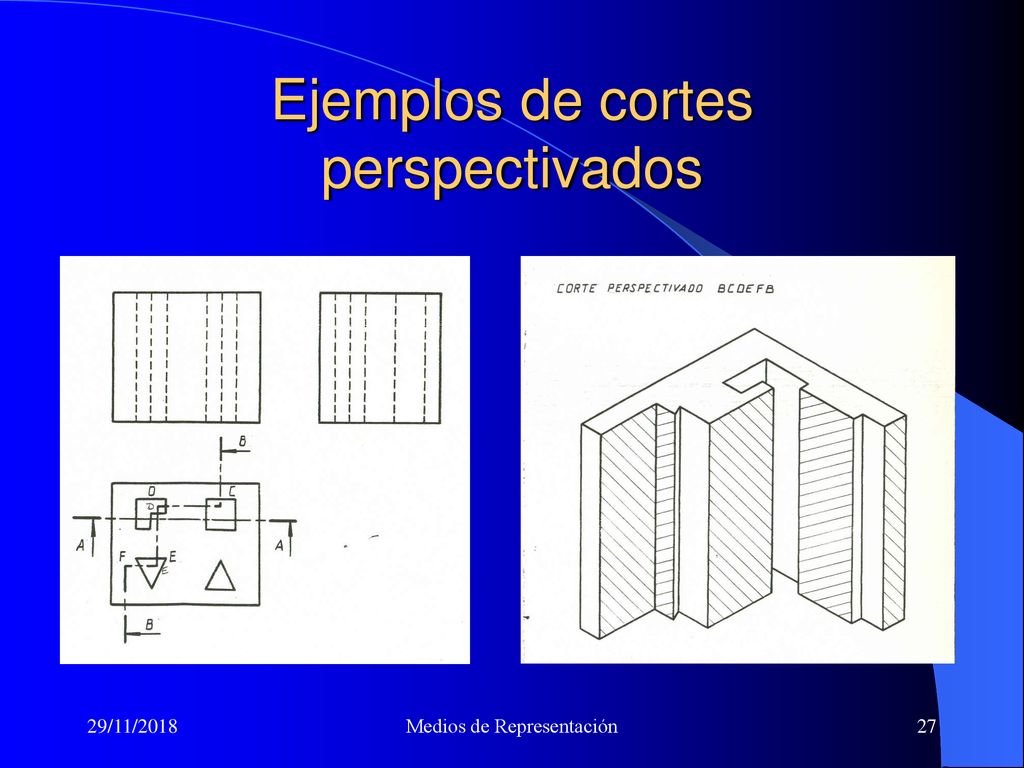

27 Ejemplos de cortes perspectivados
29/11/2018 Medios de Representación

28 Rayados de cortes convencionales Norma IRAM 4509

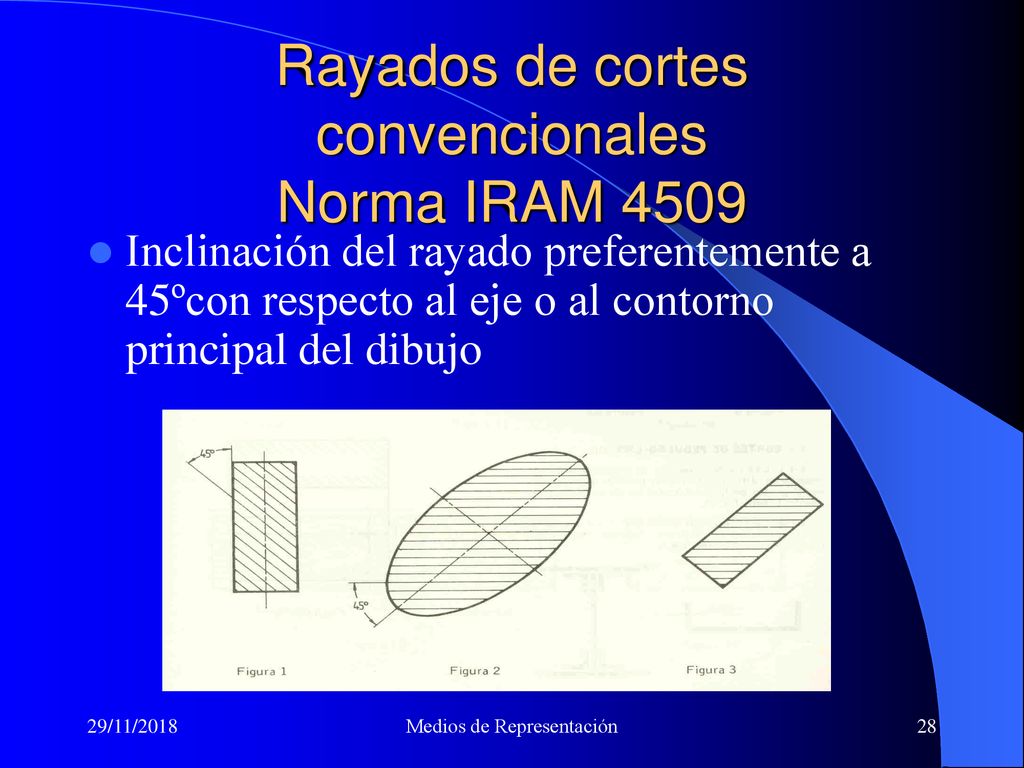

Inclinación del rayado preferentemente a 45ºcon respecto al eje o al contorno principal del dibujo 29/11/2018 Medios de Representación

29 Rayados de cortes convencionales Norma IRAM 4509

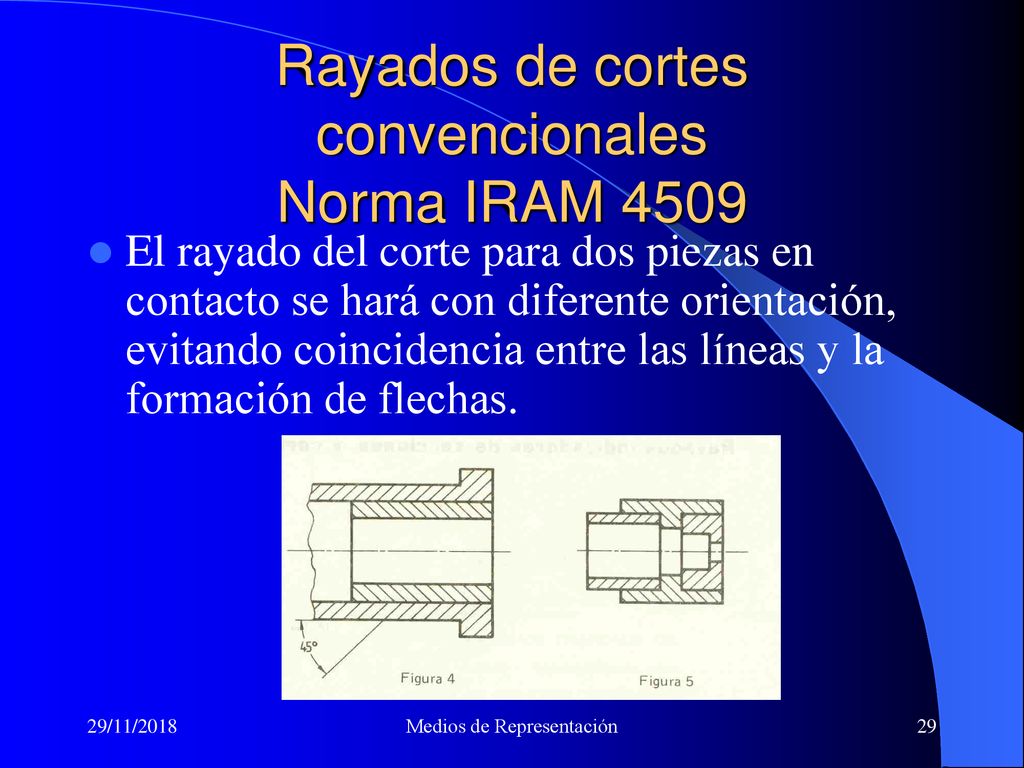

El rayado del corte para dos piezas en contacto se hará con diferente orientación, evitando coincidencia entre las líneas y la formación de flechas. 29/11/2018 Medios de Representación

30 Rayados de cortes convencionales Norma IRAM 4509
La separación entre líneas paralelas será proporcional al tamaño de la sección rayada. Cortes de pequeño espesor, difíciles de rayar podrán representarse con un espesor negro de 1 mm Secciones grande se rayará el contorno 29/11/2018 Medios de Representación
