1 Sistema Respiratorio Juan Gabriel Montero Martínez

2 Sistema Respiratorio: Nariz
Cartílago lateral Dorso Cartílago alar Tabique Cartílago septal Alitas Narinas Hueso Maxilar

3 Tabique nasal y cavidad nasal
Cornete medio Meato nasal sup Cornete sup Lámina perpendicular del hueso Etmoides Meato Nasal med Cartílago septal HuesoMaxilar Hueso Vomex Meato nasal inf Cornete Inferior

4 Nervio olfatorio

5 Senos paranasales Seno frontal: Drena por el conducto frontonasal que llega hasta el meato nasal superior. Celdas etmoidales: Invaginaciones de la membrana mucosa de los meatos nasales medio y superior, las anteriores drenan al meato nasal medio y las posteriores en el meato superior. Senos esfenoidales: Drenan en el receso esfenoetmoidal. Senos maxilares: Drenan en el meato nasal medio por el orificio maxilar.

6 Nasofaringe Amígdala faríngea o Adenoides: se encuentran en la pared posterior y superior de la nasofaringe. Trompa auditiva: estructura en forma de tubo que se extiende desde el tímpano hasta la región nasofaríngea. Pliegue salpingofaríngeo: desde el extremo medial de la trompa auditiva hacia abajo.

7 Laringe Órgano de la producción de la voz.
Se encuentra en la parte anterior del Cuello, a nivel de C3 a C6. Contiene 9 cartílagos unidos por membranas y ligamentos: Cartílago Tiroides Cartílago Cricoides Cartílago Epiglótico Cartílagos Aritenoideos Cartílagos Crorniculados Cartílagos Cuneiformes Hueso Hioides

8 Cartílago Tiroides Láminas Escotadura Tiroidea sup
Membrana Tirohioidea Escotadura Tiroidea inf Hastas sup Línea oblicua Prominencia Tiroidea Hastas inferiores

9 Cartílago Cricoides Carilla articular para cartílago aritenoides Arco
Carilla articular para cartílago tiroides Lámina

10 Cartílagos Aritenoides y Corniculados
Vértice Cartílagos Corniculados Apófisis muscular Apófisis bucal

11 Epiglotis Lig. Hioepiglótico Art. Tiroepiglótica

12 Pliegues vocales: Cuerdas vocales Verdaderas
Epiglotis Cuerdas vocales verdaderas M. Vocal Lig. Vocal

13 Pliegues Vestibulares: Cuerdas vocales falsas
Se extienden entre los cartílagos tiroides y los aritenoideos. NO desempeñan ninguna función durante la fonación. Están compuestos por un pliegue de mucosa que encierran los ligamentos vestibulares.

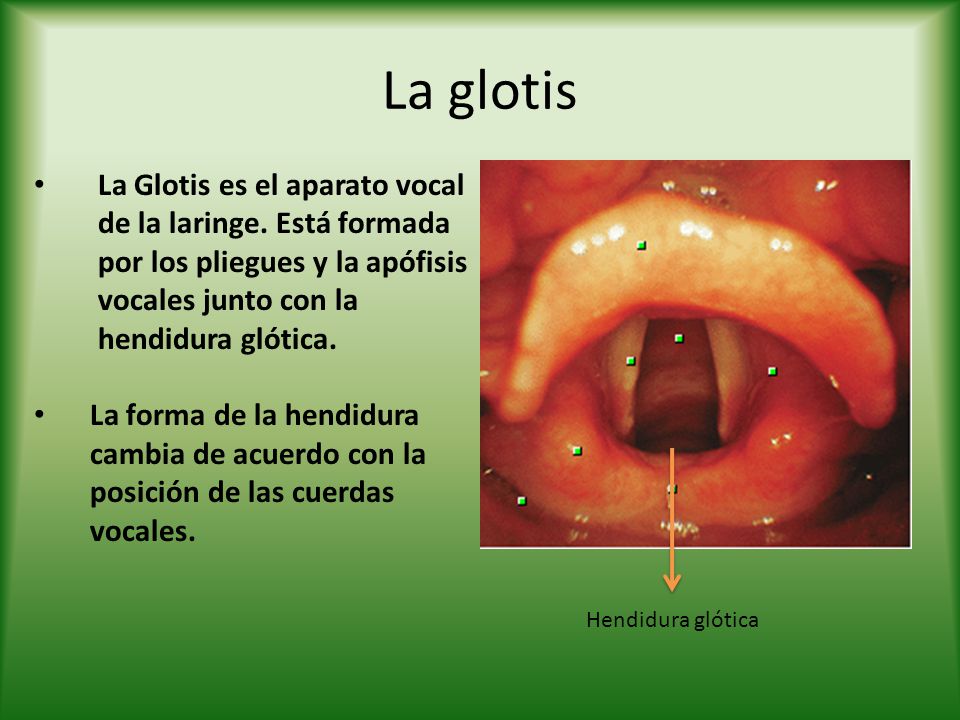

14 La glotis La Glotis es el aparato vocal de la laringe. Está formada por los pliegues y la apófisis vocales junto con la hendidura glótica. La forma de la hendidura cambia de acuerdo con la posición de las cuerdas vocales. Hendidura glótica

15 Músculos de la Laringe Músculos Extrínsecos de la laringe:
Son los Músculos infrahioideos y suprahioideos. Músculos Intrínsecos: Mueven las porciones faríngeas modificando la longitud y la tensión de los pliegues vocales así como el tamaño de la hendidura glótica.

16 Músculos intrínsecos de la laringe
Se dividen en: 1- Apromixadores y separadores: Cierran o abren la hendidura glótica Los principales Aproximadores son: -Músculos Cricoaritenoideos Laterales: Voz del susurro. -Músculos Aritenoideos transversos: Para la fonación. -Músculos Cricoaritenoideo posteriores: Separadores de las cuerdas vocales. 2- Esfínteres: Mecanismo de protección durante la deglución: -Músculos cricoaritenoides laterales, -aritenoides transverso y oblicuo -ariepiglótico.

17 Músculos intrínsecos de la laringe
3- Tensores: Incrementan la distancia entre la prominencia tiroidea y los cartílagos aritenoideos. Alargan los ligamentos vocales y los tensan aumentando el tono. El principal es el músculo cricotiroideos. 4- Relajadores: Traccionan hacia delante los cartílagos aritenoides relajando la cuerdas vocales. Los principales son los tiroaritenoideos. Vocal

18 Músculos intrínsecos de la laringe
M. Aritenoideo transverso M. Aritenoideoepiglótico M. Cricoaritenoideo anterior M. Cricoaritenoideo posterior M. Cricoaritenoideo lateral

19

20 Vasos e inervación de laringe
Arterias: Laríngea superior y Laríngea inferior. Venas: Nervios: Laríngeo Inferior: Inerva a todos los músculos de la laringe excepto al M. Cricotiroideo. Laríngeo superior: Inerva al M. Cricotiroideo.

21 Tráquea Bronquio derecho Bronquio Izquierdo

22 Tráquea Bronquios principales Carina Bronquio lobar superior
Bronquio lobar superior izq. Bronquio lobar medio Bronquio lobar inferior izq. Bronquio lobar inferior Bronquios secundarios

23 Tráquea: Árbol bronquial
Bronquiolos terminales

24 Alveolo

25 Segmentos broncopulmonares
Seg. apical Pulmón derecho: -Lóbulo Superior: segmento apical segmento anterior segmento posterior -Lóbulo Medio: segmento lateral segmento medial -Lóbulo Inferior: segmento superior Seg. posterior Seg. anterior Seg. lateral Seg. medial Seg. anterior Seg. lateral

26 Segmentos broncopulmonares
Seg. apical Pulmón Izquierdo: -Lóbulo Superior: Segmento apical Segmento anterior Segmento lateral Segmento inferior -Lóbulo Inferior: Segmento superior Seg lateral Seg anterior Seg inferior Seg lateral

27 Segmentos broncopulmonares
Seg superior Seg lateral Seg posterior

28 Pleura Pleura visceral: reviste la superficie de los pulmones.
Pleura parietal: Tapiza las cavidades pulmonares y se adhiere a la pared torácica, el mediastino y el diafragma. - Se compone de 4 partes: 1.Pleura costal: cubre las superficie interna de la pared torácica. 2.Pleura mediastínica: cubre las caras laterales del mediastino, masa de tejidos y órganos que separan las cavidades de los sacos pleurales 3.Pleura diafragmática: cubre la cara superior del diafragma a cada lado del mediastino 4.Pleura cervical: se extiende a través de orificio torácico superior hasta la raíz del cuello y crea una cúpula pleural sobre el vértice pulmonar. cervical Costal Diafragmática Mediastínica

29 Pulmones Borde posterior Borde anterior Cisura Horizontal
Cisura Oblicua Borde inferior

30 Superficies y bordes del pulmón
Superficie Costal: Adyacente al esternón, cartílagos costales y costillas. Grande, lisa y convexa. Superficie Mediastínica: comprende el hilio del pulmón. Es cóncava porque se relaciona con el corazón y el pericardio. Superficie Diafragmática: reposa sobre la cúpula convexa del diafragma por lo que es cóncava, es mayor en el pulmón derecho por la presencia del hígado. Borde Anterior: donde se reúnen la superficie costal y mediastínica de la cara anterior. Borde Inferior: circunscribe la cara diafragmática del pulmón. Borde Posterior: donde se reúne la superficie costal y mediastínica en la cara posterior, es ancho y redondo y se encuentra en la cavidad a los lados de la región torácica de la columna vertebral.

31

32 Pulmón derecho Surco esófago Surco tráquea vértice Surco VCS
Lóbulo sup A. Pulmonar derecha Bronquios Lóbulo med Vv. Pulmonar derecha Impresión cardiaca Lóbulo inf

33 Pulmón izquierdo Lóbulo sup Surco A. Aorta Impresión cardiaca Língula
Lóbulo inf

34 Vascularización de pulmones
Venas pulmonares: Son dos a cada lado, llevan la sangre oxigenada de los pulmones al atrio izquierdo del corazón. Las venas que se originan en los capilares pulmonares se unen para crear vasos cada vez mayores. Venas bronquiales: Capilar que sigue trayecto paralelo al broquiolo y al llegar a la región alveolar se ramifica en múltiples arteriolas. Transporta la sangre una vez cargada de oxígeno y libre de dióxido de carbono hacia las venas pulmonares que llevan al corazón y de allí será distribuida por todo el organismo. Arterias Bronquiales: Capilares procedentes de las arterias pulmonares que llega hasta los alvéolos. Desde estos capilares el dióxido de carbono que contiene la sangre venosa pasa al interior de los alvéolos y desde allí es expulsado al exterior el aire espirado.

35 Inervación pulmonar Proceden de los plexos pulmonares anterior y posterior a las raíces pulmonares. Estas redes nerviosas contienen fibras parasimpáticas de los nervios vagos y fibras simpáticas de los troncos simpáticos. Las fibras parasimpáticas de los nervios vagos transmiten los impulsos motores al músculo liso del árbol bronquial (bronquioconstrictor), vasodilatadora y secreción de las glándulas del árbol bronquial. Las fibras simpáticas son broncodilatadoras, vasoconstrictoras e inhibidoras para las glándulas alveolares del árbol bronquial

36 Sistema linfático Plexos Linfáticos pulmonares:
- Plexo linfático superficial (subpleural): En la profundidad de la pleura visceral y drena el parénquima y la pleura visceral. Los vasos linfáticos del plexo drenan a los ganglios linfáticos broncopulmonares. (ganglios linfáticos hiliares) del hilio pulmonar. - Plexo linfático profundo: Situado en al submucosa y tejido conjuntivo peribronquial. Este plexo drenan a los ganglios linfáticos pulmonares Los linfáticos pulmonares drenan a los ganglios Linfáticos broncopulmonares. Los ganglios Linfáticos broncopulmonares drenan a los traqueobronquiales superior e inferior.
