36 Años de Protección Catódica de Casings

Presentación del tema: "36 Años de Protección Catódica de Casings"— Transcripción de la presentación:

1 36 Años de Protección Catódica de Casings
PETROLERA ENTRE LOMAS S.A. Mayo 2014

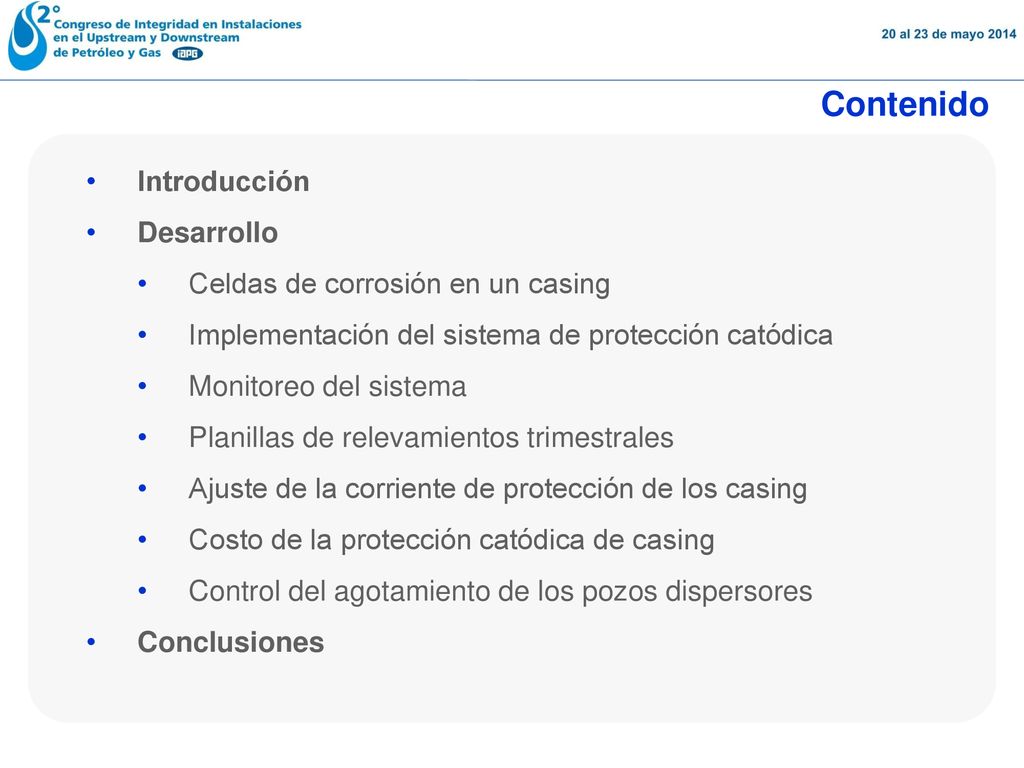

2 Contenido Introducción Desarrollo Celdas de corrosión en un casing
Implementación del sistema de protección catódica Monitoreo del sistema Planillas de relevamientos trimestrales Ajuste de la corriente de protección de los casing Costo de la protección catódica de casing Control del agotamiento de los pozos dispersores Conclusiones

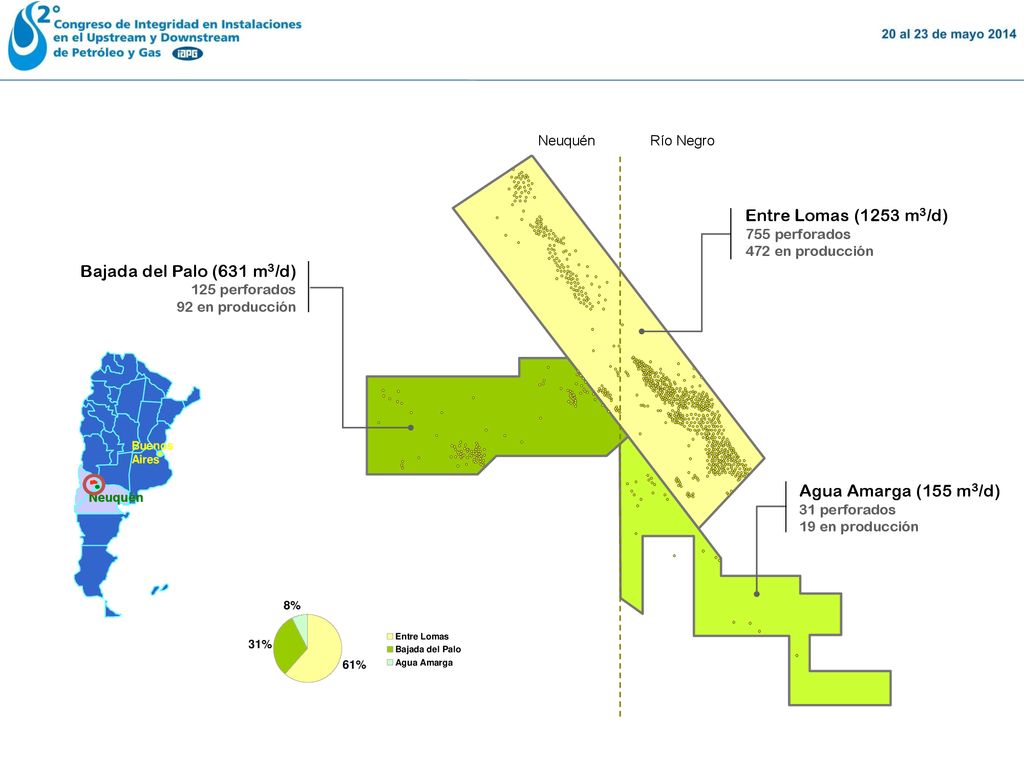

3 Entre Lomas (1253 m3/d) Bajada del Palo (631 m3/d)
Neuquén Río Negro Agua Amarga (155 m3/d) 31 perforados 19 en producción Entre Lomas (1253 m3/d) 755 perforados 472 en producción Bajada del Palo (631 m3/d) 125 perforados 92 en producción Buenos Aires Neuquén

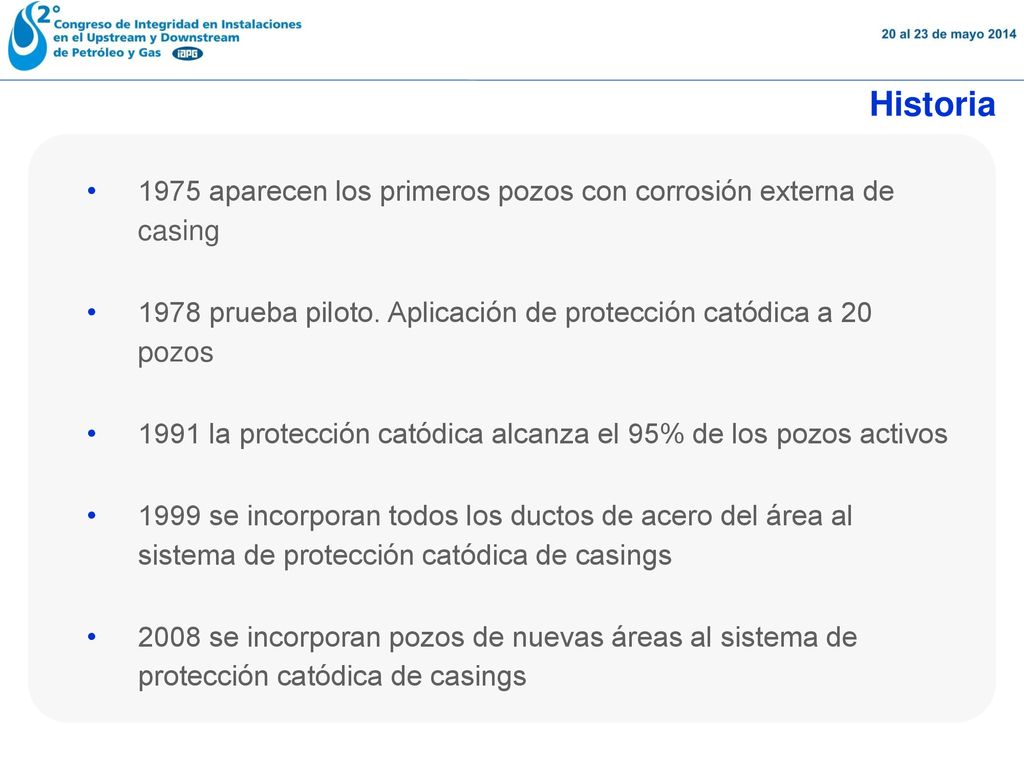

4 Historia 1975 aparecen los primeros pozos con corrosión externa de casing 1978 prueba piloto. Aplicación de protección catódica a 20 pozos 1991 la protección catódica alcanza el 95% de los pozos activos 1999 se incorporan todos los ductos de acero del área al sistema de protección catódica de casings 2008 se incorporan pozos de nuevas áreas al sistema de protección catódica de casings

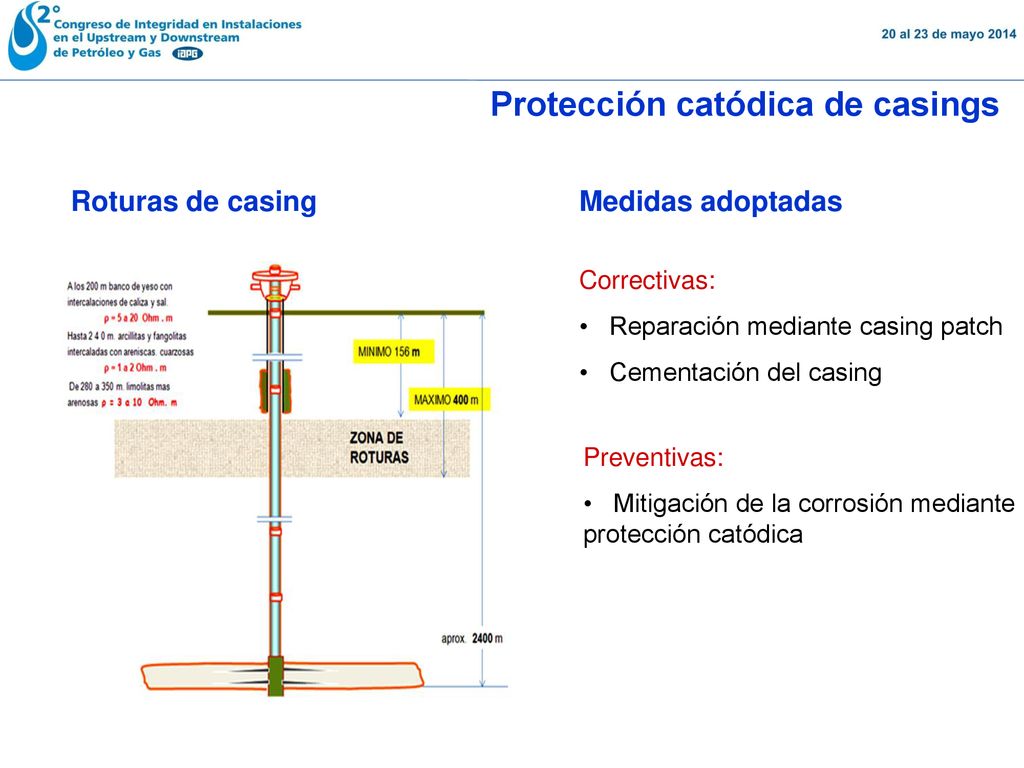

5 Protección catódica de casings
Roturas de casing Medidas adoptadas Correctivas: Reparación mediante casing patch Cementación del casing Preventivas: Mitigación de la corrosión mediante protección catódica

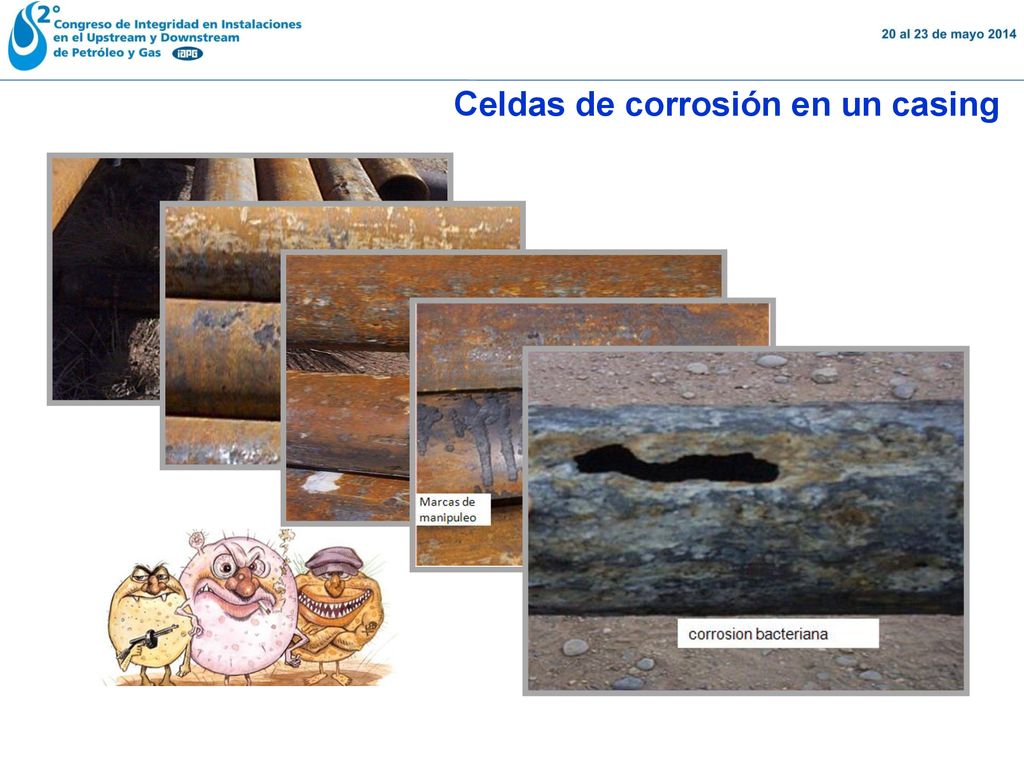

6 Celdas de corrosión en un casing

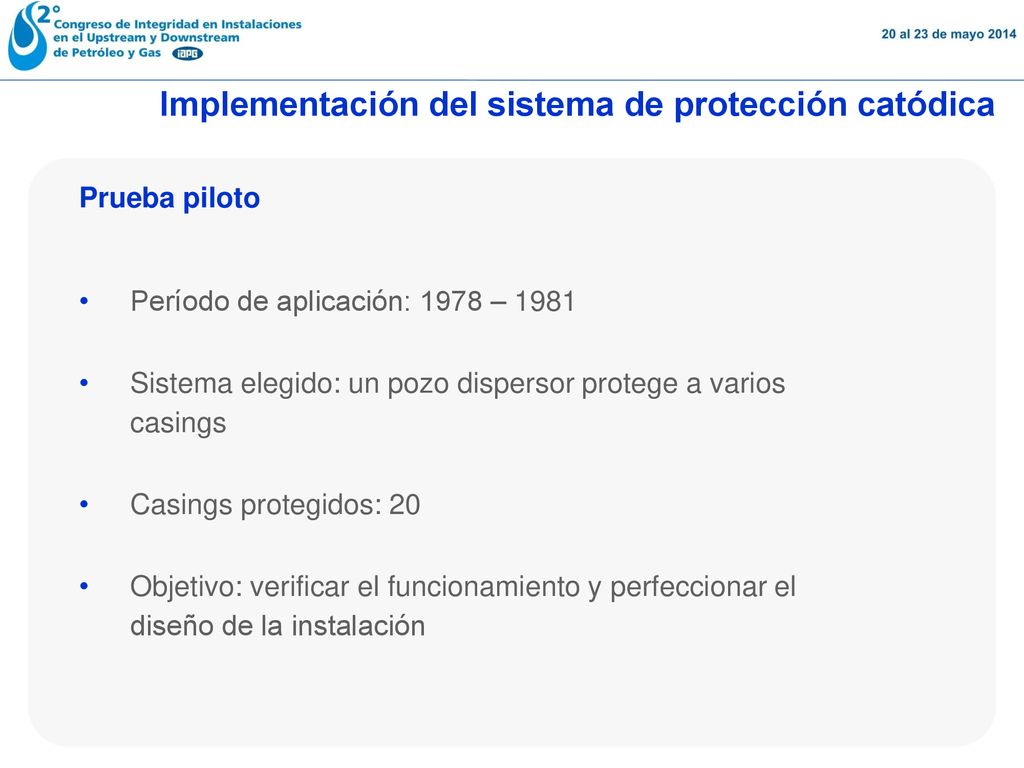

7 Implementación del sistema de protección catódica
Prueba piloto Período de aplicación: 1978 – 1981 Sistema elegido: un pozo dispersor protege a varios casings Casings protegidos: 20 Objetivo: verificar el funcionamiento y perfeccionar el diseño de la instalación

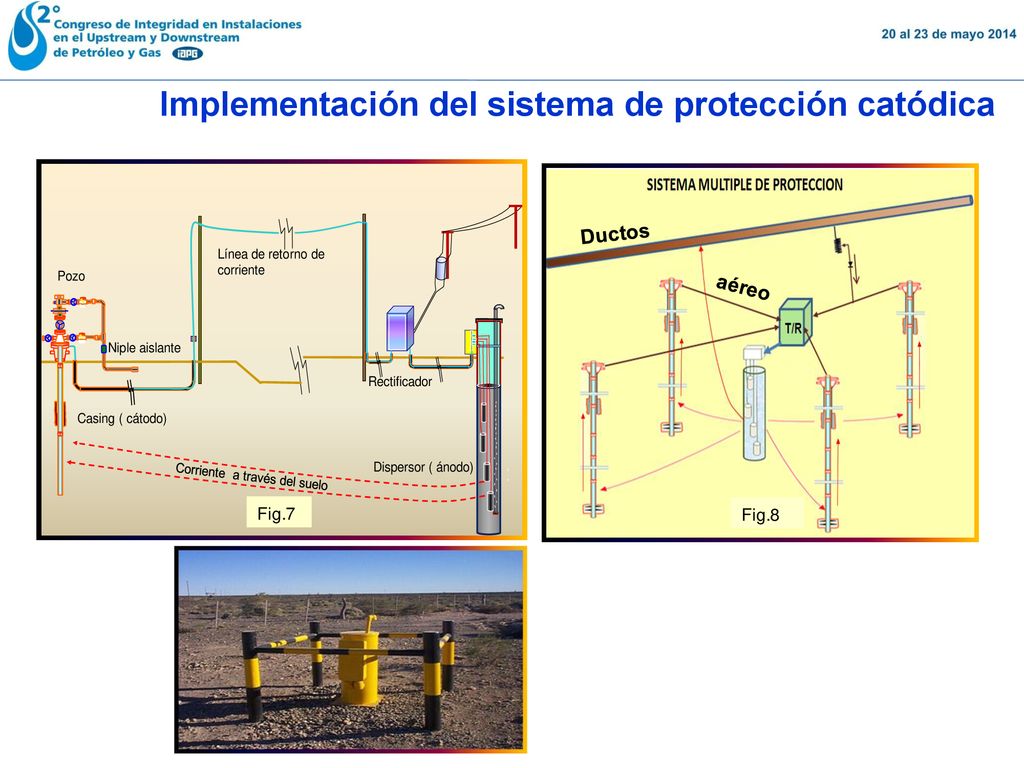

8 Implementación del sistema de protección catódica

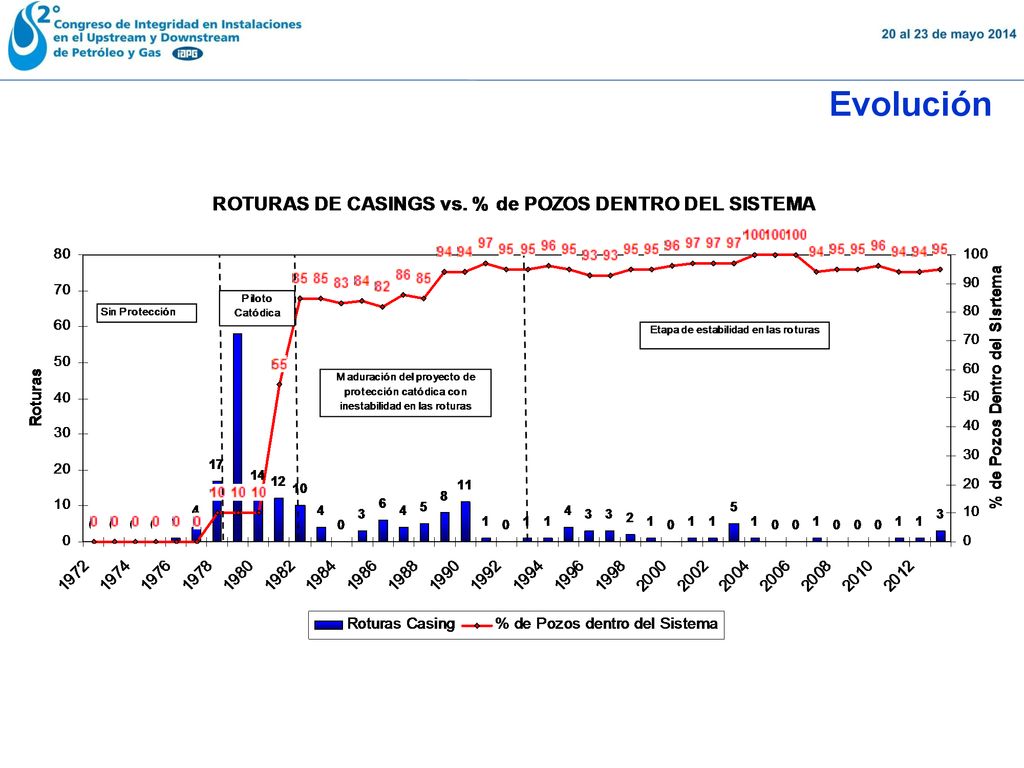

9 Evolución

10 Monitoreo del sistema Ingeniero de Corrosión
Evalúa y estudia las anormalidades, controla los costos de inversiones, decide y recomienda las correcciones. Realiza los controles de integridad de los casing y de la corriente recibida en lo pozos Evalúa las planillas de trabajos que envían los supervisores de producción Solicita a Mantenimiento eléctrico los trabajos pedidos por los supervisores de producción. Capacitaciones Supervisores de Producción Realizan relevamientos trimenstrales Recepción de novedades Mantenimiento Eléctrico Realizan relevamientos semestrales Efectúa un relevamiento anual del estado de cada ánodo en dispersores que presentan agotamiento

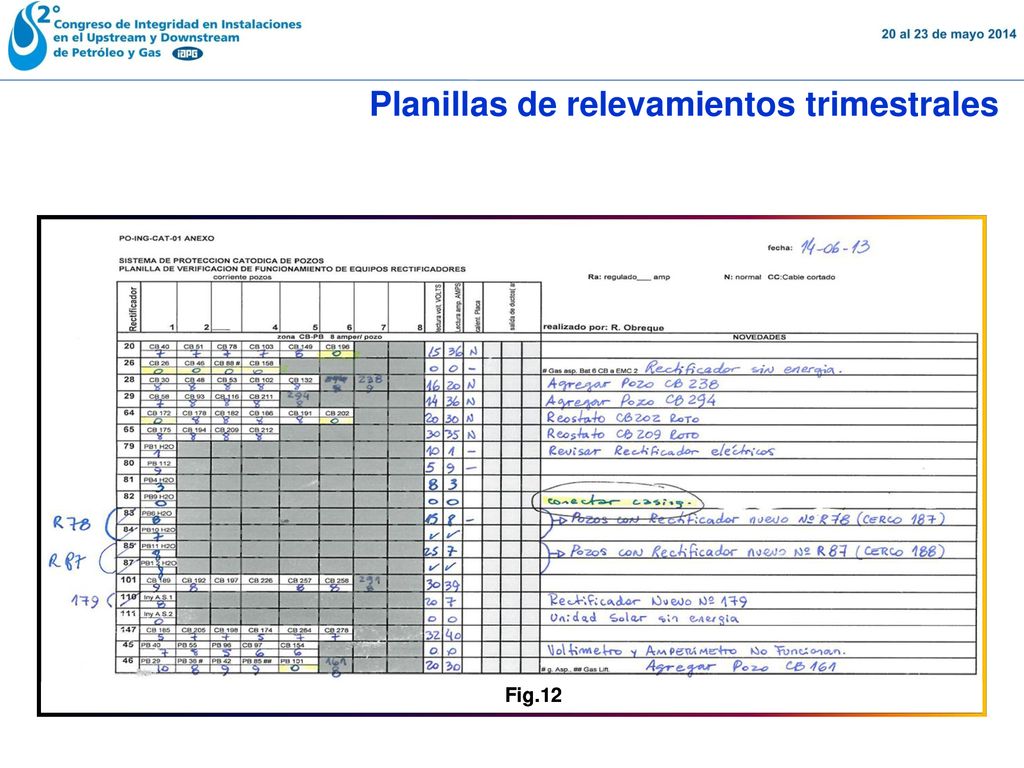

11 Planillas de relevamientos trimestrales

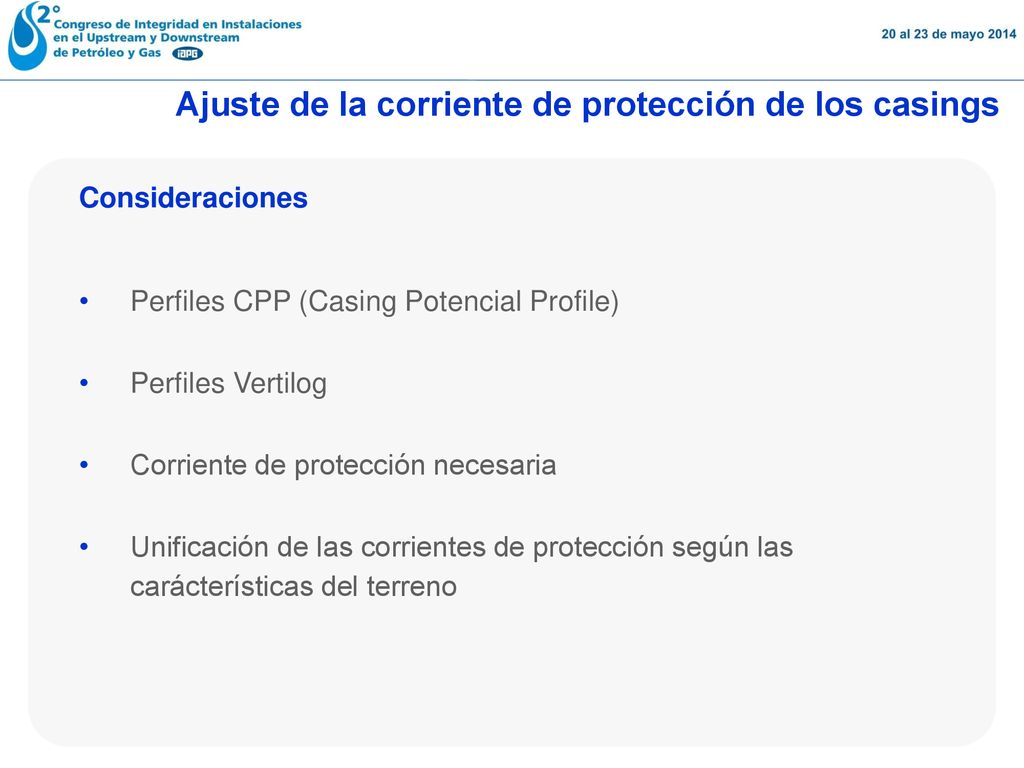

12 Ajuste de la corriente de protección de los casings
Consideraciones Perfiles CPP (Casing Potencial Profile) Perfiles Vertilog Corriente de protección necesaria Unificación de las corrientes de protección según las carácterísticas del terreno

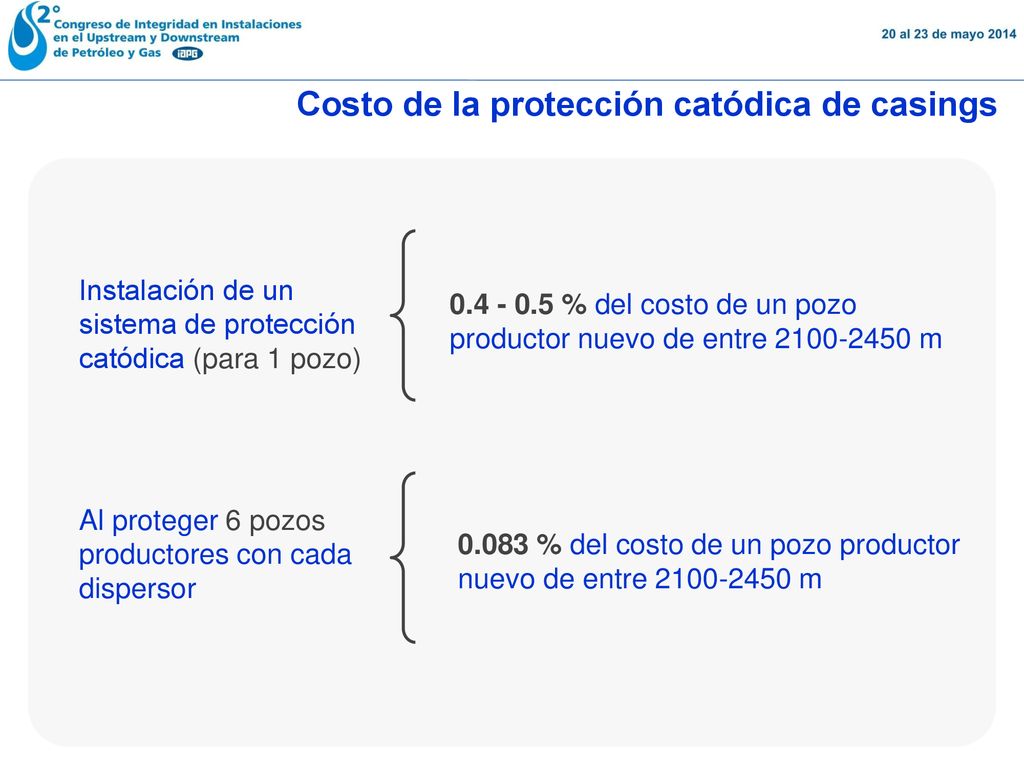

13 Costo de la protección catódica de casings
Instalación de un sistema de protección catódica (para 1 pozo) % del costo de un pozo productor nuevo de entre m Al proteger 6 pozos productores con cada dispersor 0.083 % del costo de un pozo productor nuevo de entre m

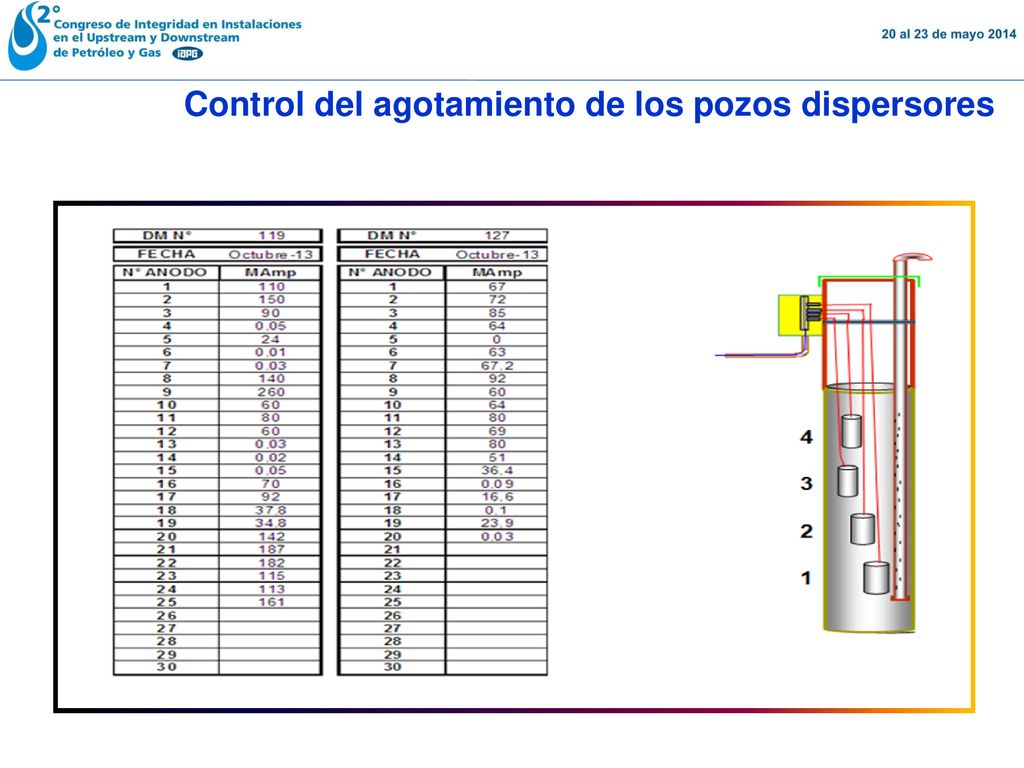

14 Control del agotamiento de los pozos dispersores

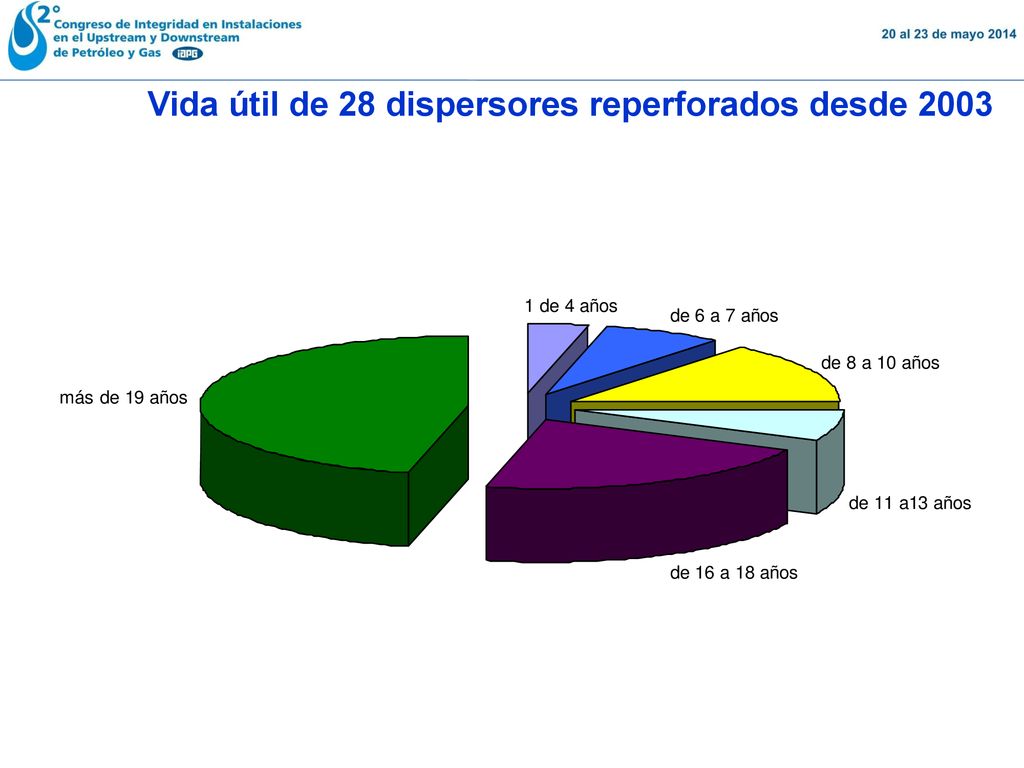

15 Vida útil de 28 dispersores reperforados desde 2003

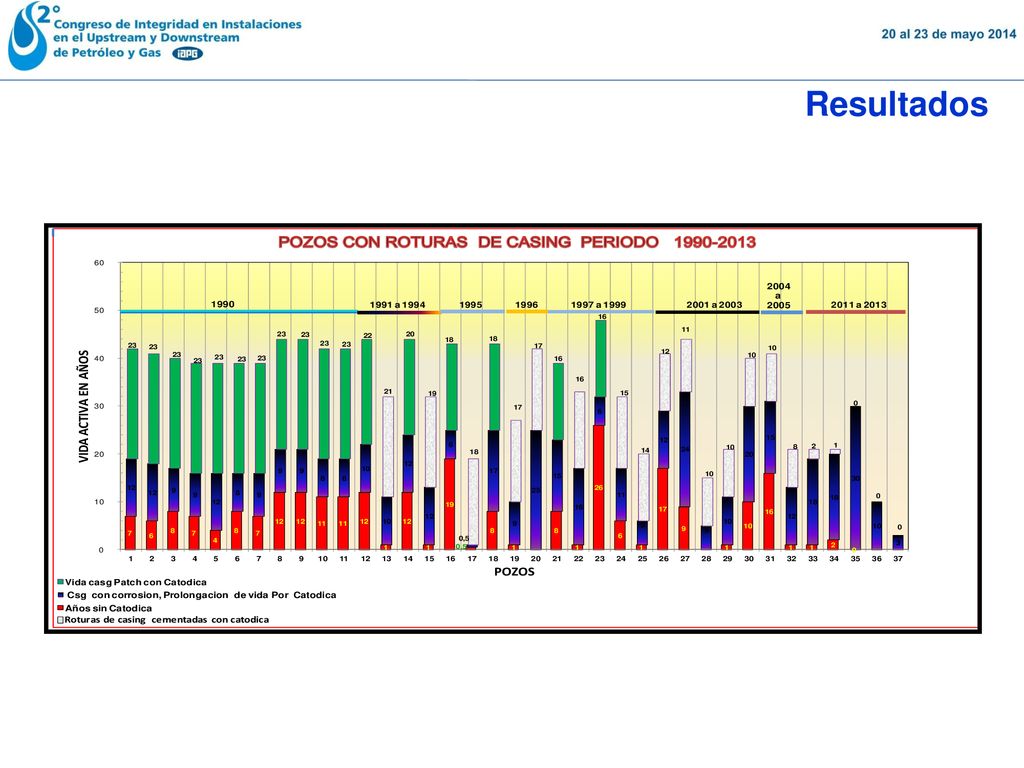

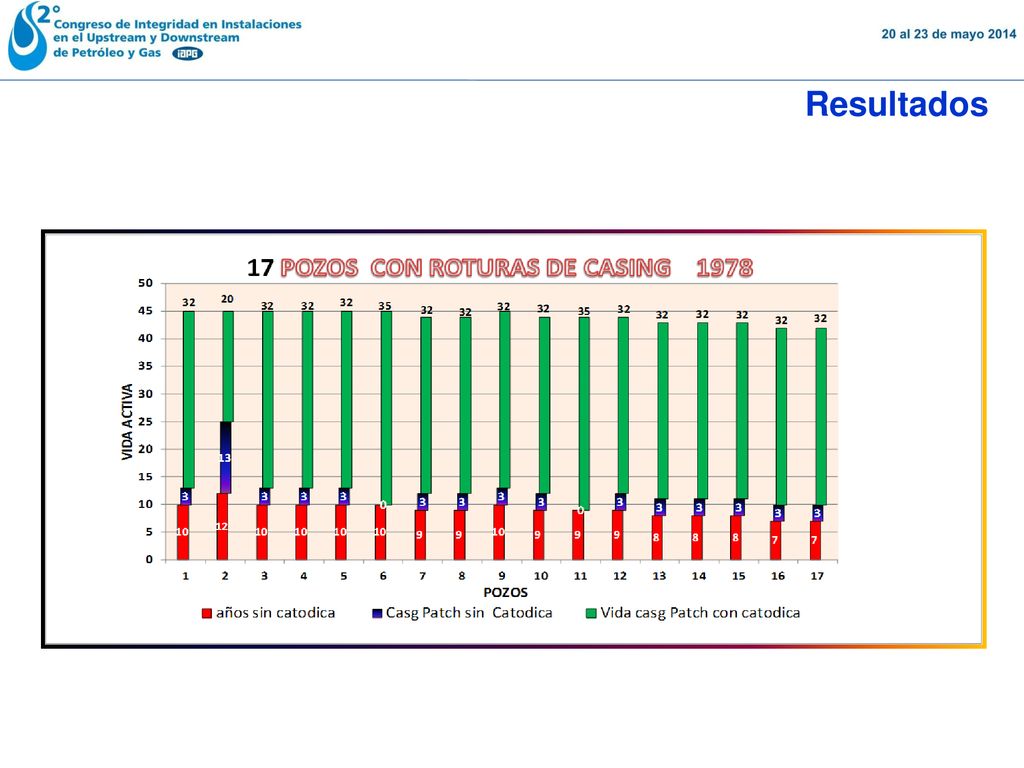

16 Resultados

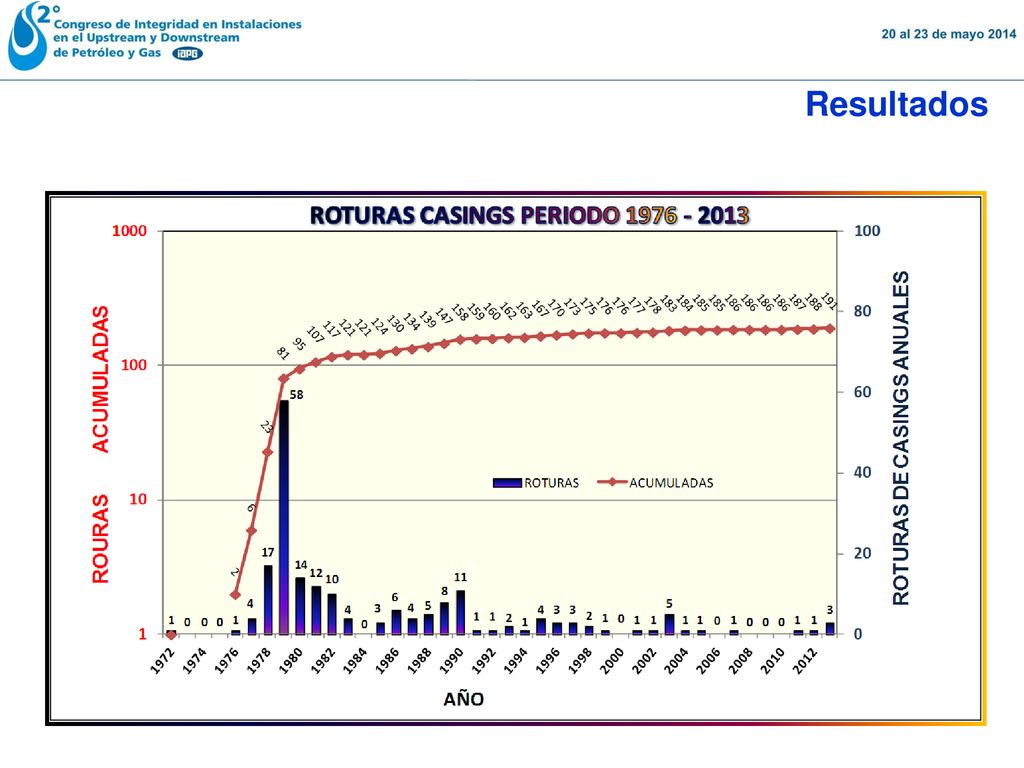

17 Resultados

18 Resultados

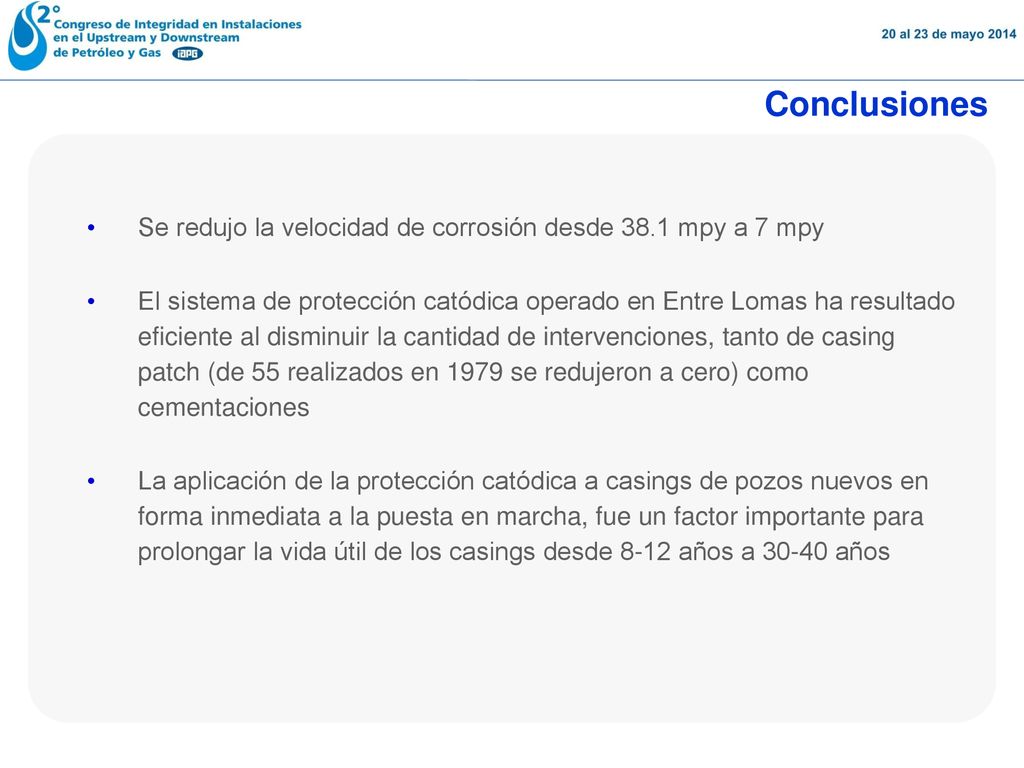

19 Conclusiones Se redujo la velocidad de corrosión desde 38.1 mpy a 7 mpy El sistema de protección catódica operado en Entre Lomas ha resultado eficiente al disminuir la cantidad de intervenciones, tanto de casing patch (de 55 realizados en 1979 se redujeron a cero) como cementaciones La aplicación de la protección catódica a casings de pozos nuevos en forma inmediata a la puesta en marcha, fue un factor importante para prolongar la vida útil de los casings desde 8-12 años a años

20

21 Muchas Gracias
