1
Estudio del movimiento
U.1 Movimiento uniforme A.28 Representación gráfica de un movimiento uniforme
2
representado en la figura.

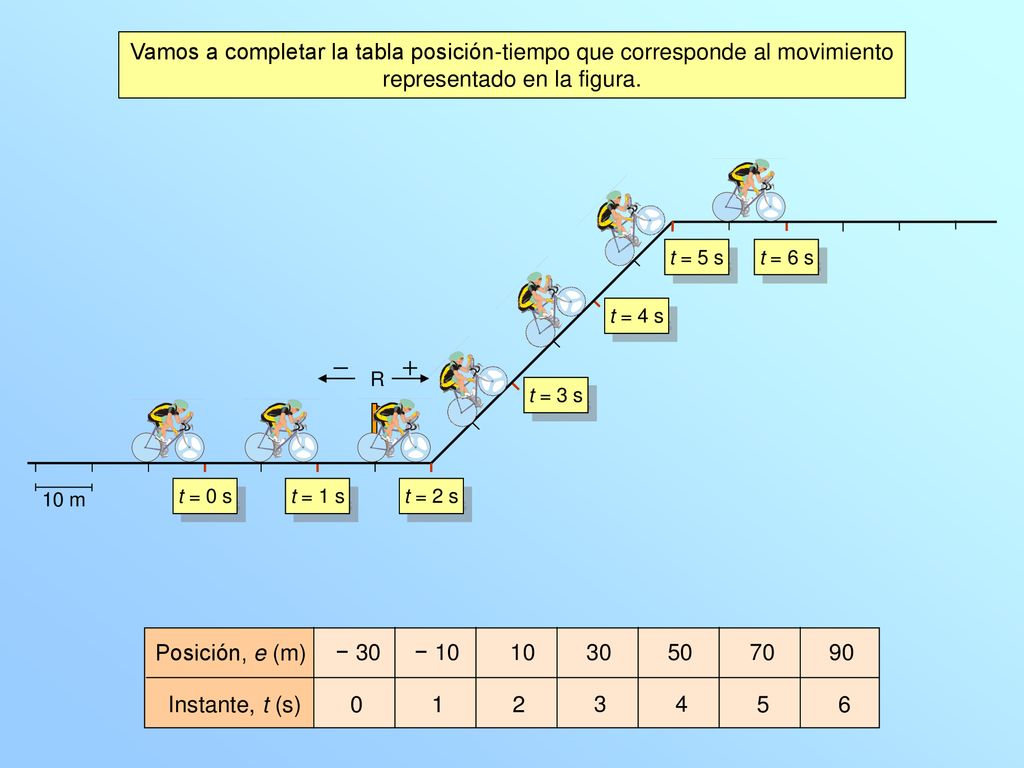

Vamos a completar la tabla posición-tiempo que corresponde al movimiento representado en la figura. t = 5 s t = 6 s t = 4 s R t = 3 s 10 m t = 0 s t = 1 s t = 2 s Posición, e (m) Instante, t (s) − 30 − 10 10 30 50 70 90 1 2 3 4 5 6
3

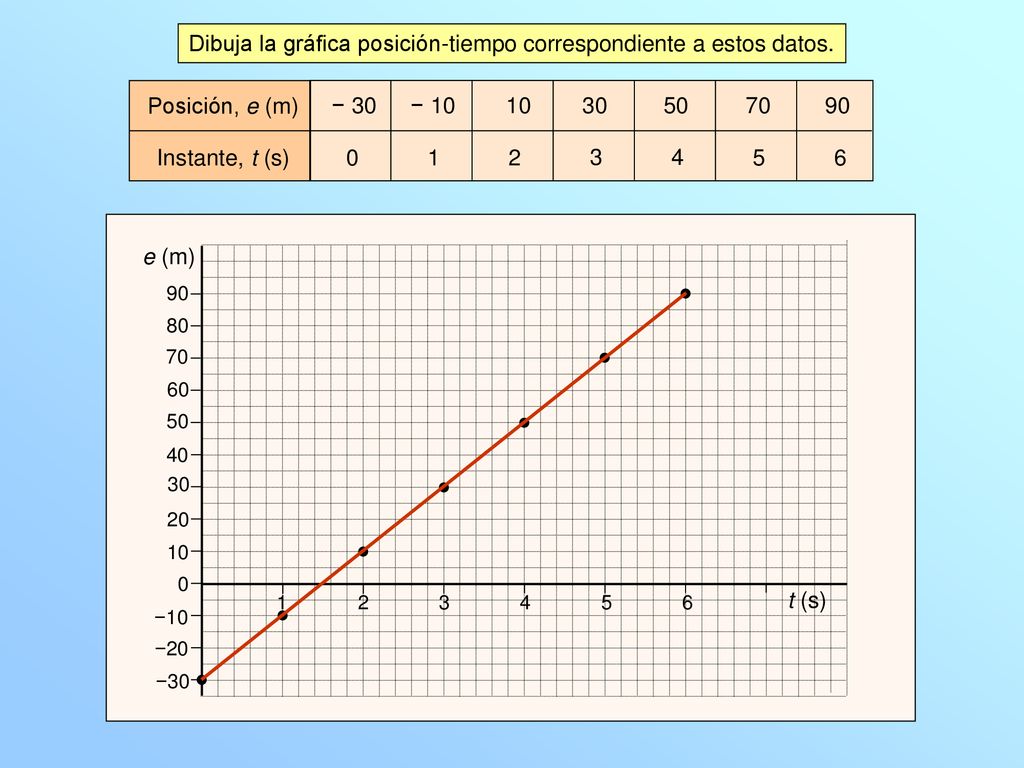

Dibuja la gráfica posición-tiempo correspondiente a estos datos.
Posición, e (m) − 30 − 10 10 30 50 70 90 Instante, t (s) 1 2 3 4 5 6 e (m) t (s) 20 40 60 80 90 −10 70 50 30 10 −20 −30 1 2 3 4 5 6
4

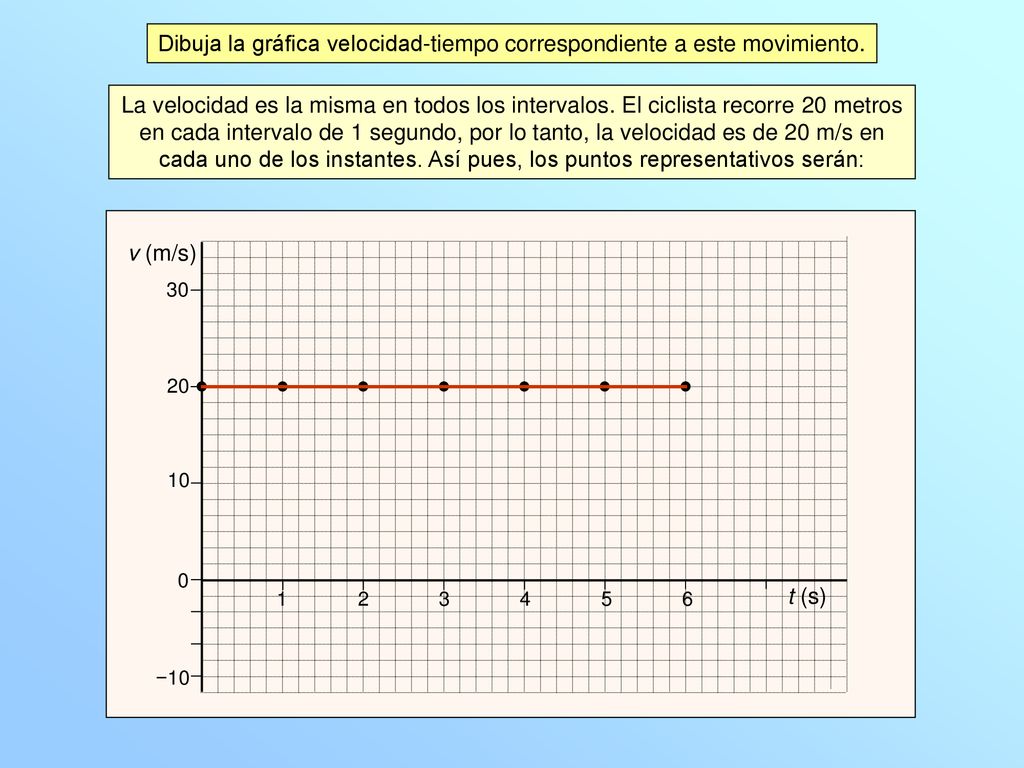

Dibuja la gráfica velocidad-tiempo correspondiente a este movimiento.
La velocidad es la misma en todos los intervalos. El ciclista recorre 20 metros en cada intervalo de 1 segundo, por lo tanto, la velocidad es de 20 m/s en cada uno de los instantes. Así pues, los puntos representativos serán: v (m/s) t (s) 20 30 10 −10 1 2 3 4 5 6
5
Son cosas completamente diferentes.

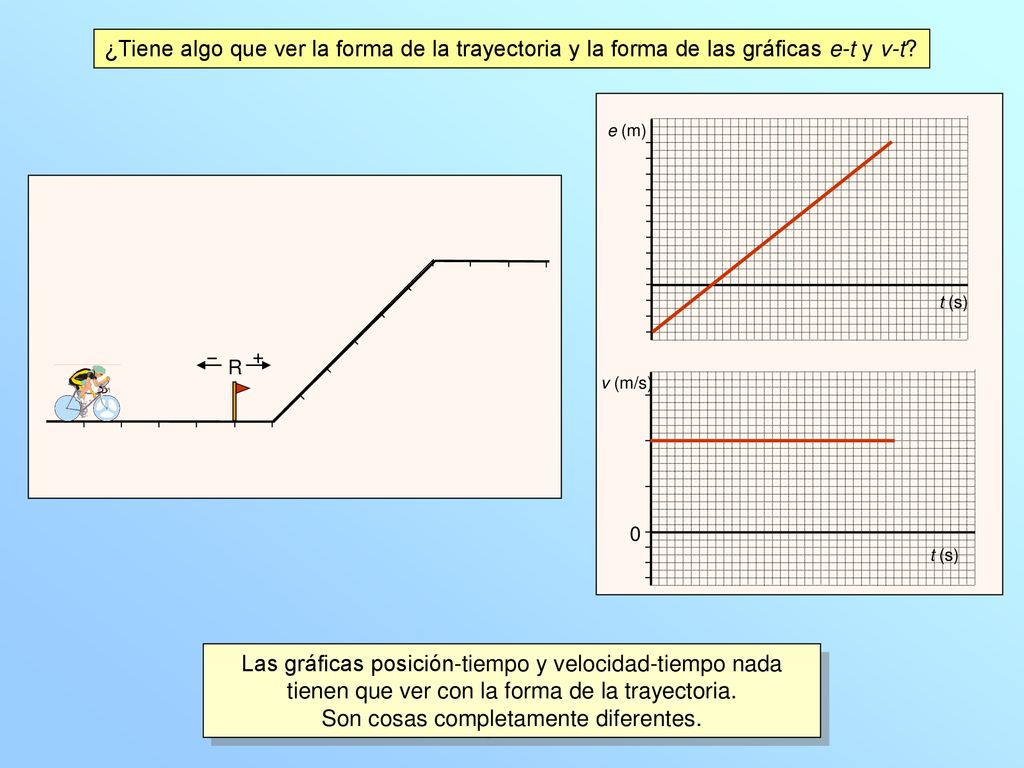

¿Tiene algo que ver la forma de la trayectoria y la forma de las gráficas e-t y v-t? v (m/s) t (s) e (m) R Las gráficas posición-tiempo y velocidad-tiempo nada tienen que ver con la forma de la trayectoria. Son cosas completamente diferentes.
