GRUPO PRECISION CONTROL

Presentación del tema: "GRUPO PRECISION CONTROL"— Transcripción de la presentación:

1 GRUPO PRECISION CONTROL
¡ Protección Eléctrica Total ! ¡ Protección Eléctrica Total !

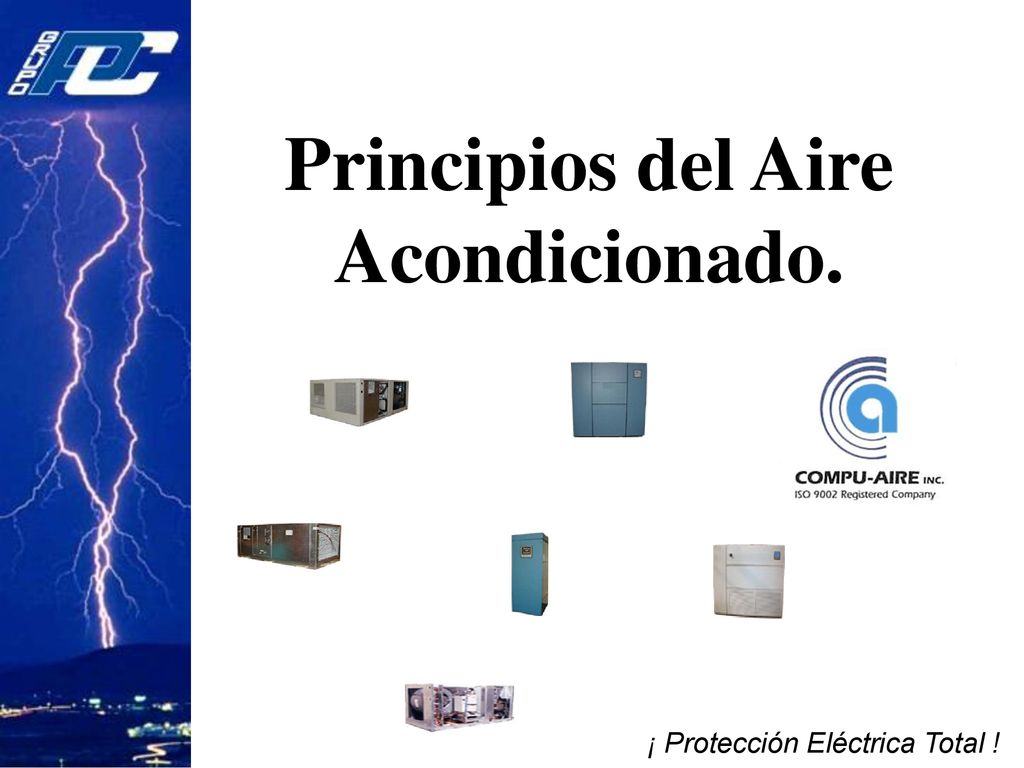

2 Principios del Aire Acondicionado.
¡ Protección Eléctrica Total !

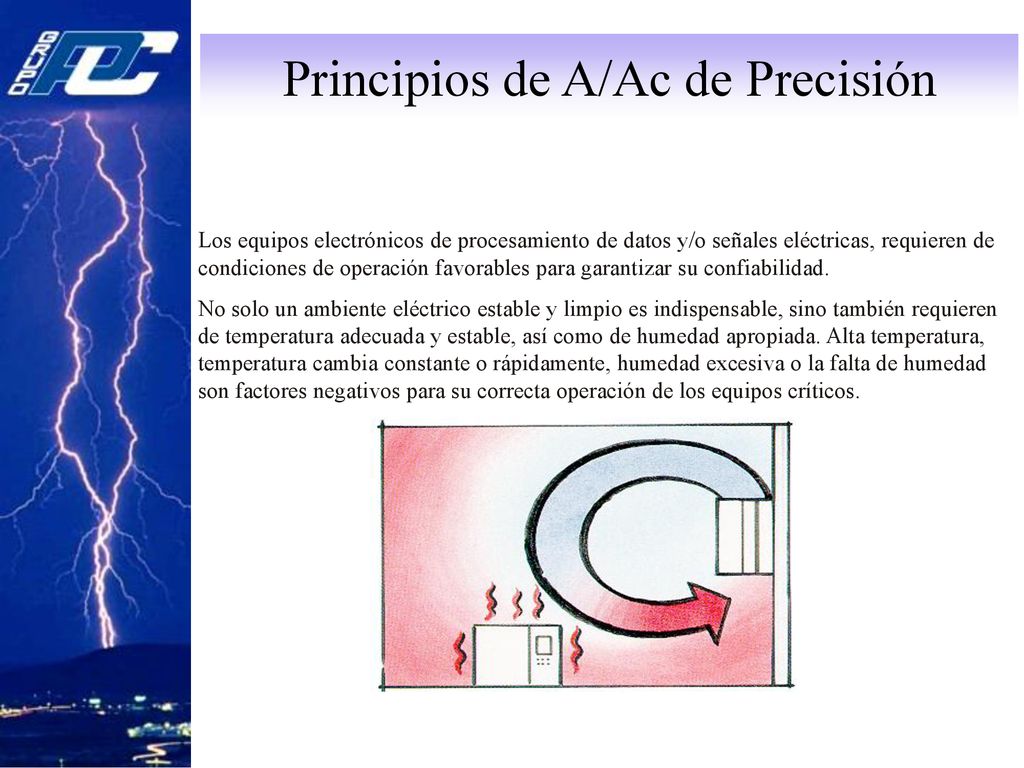

3 Principios de A/Ac de Precisión
Los equipos electrónicos de procesamiento de datos y/o señales eléctricas, requieren de condiciones de operación favorables para garantizar su confiabilidad. No solo un ambiente eléctrico estable y limpio es indispensable, sino también requieren de temperatura adecuada y estable, así como de humedad apropiada. Alta temperatura, temperatura cambia constante o rápidamente, humedad excesiva o la falta de humedad son factores negativos para su correcta operación de los equipos críticos.

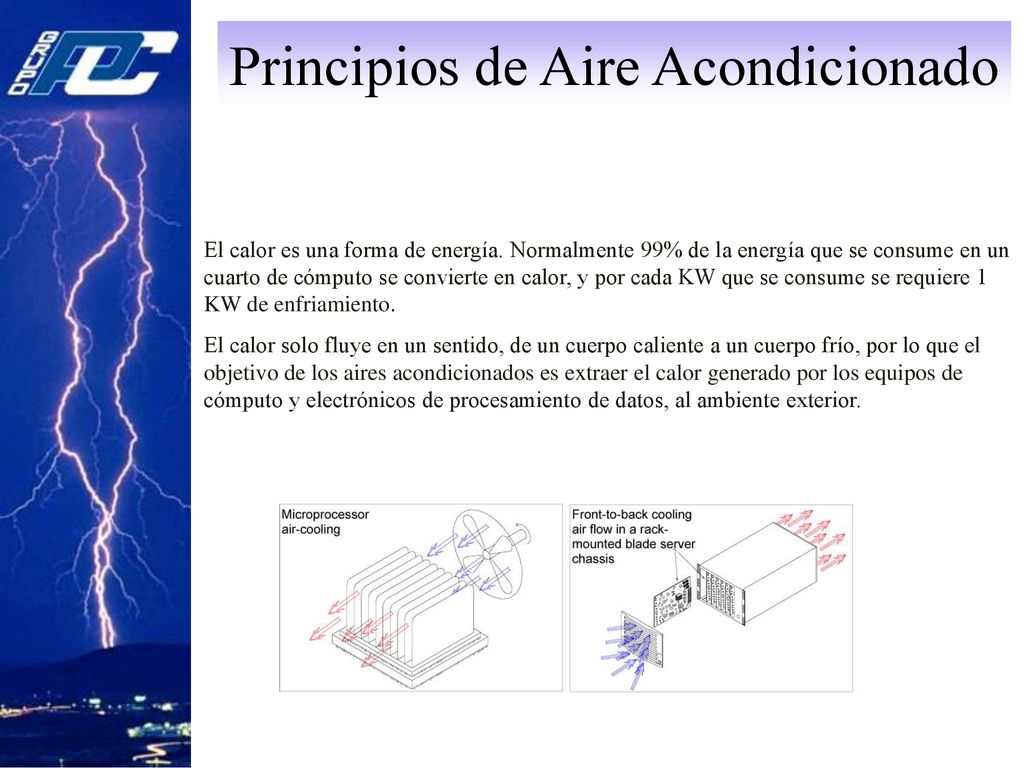

4 Principios de Aire Acondicionado
El calor es una forma de energía. Normalmente 99% de la energía que se consume en un cuarto de cómputo se convierte en calor, y por cada KW que se consume se requiere 1 KW de enfriamiento. El calor solo fluye en un sentido, de un cuerpo caliente a un cuerpo frío, por lo que el objetivo de los aires acondicionados es extraer el calor generado por los equipos de cómputo y electrónicos de procesamiento de datos, al ambiente exterior.

5 Principios de Aire Acondicionado
El principio de refrigeración y enfriamiento es el mismo que se ha usado por 100 años. El ciclo de extracción de calor inicia con el aire que circula a través de circuitos y componentes electrónicos y absorbe el calor que generan estos ( QL). A su vez este aire ya caliente e absorbido por un ventilador y circulado a través de un intercambiador de calor o radiador (Evaporador) que es alimentado con refrigerante frío el cual absorbe el calor del aire. El aire ya frío es retornado al cuarto. El refrigerante caliente en forma de gas es impulsado por el compresor ( Wm) a un intercambiador de calor en el exterior donde el aire absorbe el calor y lo disipa en el medio ambiente ( QH), enfriando así el refrigerante que pasa nuevamente a estado de liquido ( Condensadora ).

6 Principios de Aire Acondicionado
El aire absorbe el calor de los equipos y componentes electrónicos, ya caliente para por el evaporador, el cual absorbe el calor, de este sale refrigerante en forma de vapor que pasa al compresor que actúa como bomba e impulsa el refrigerante a través del circuito. El refrigerante ya comprimido y caliente conduce el calor que se genera en el cuarto de cómputo a un segundo radiador en la unidad denominado condensadora En este intercambiador se extrae el calor del refrigerante y se pasa al aire ambiental, en este proceso el refrigerante se enfría y se condensa y en forma líquida retorna a través de la válvula de expansión al evaporador.

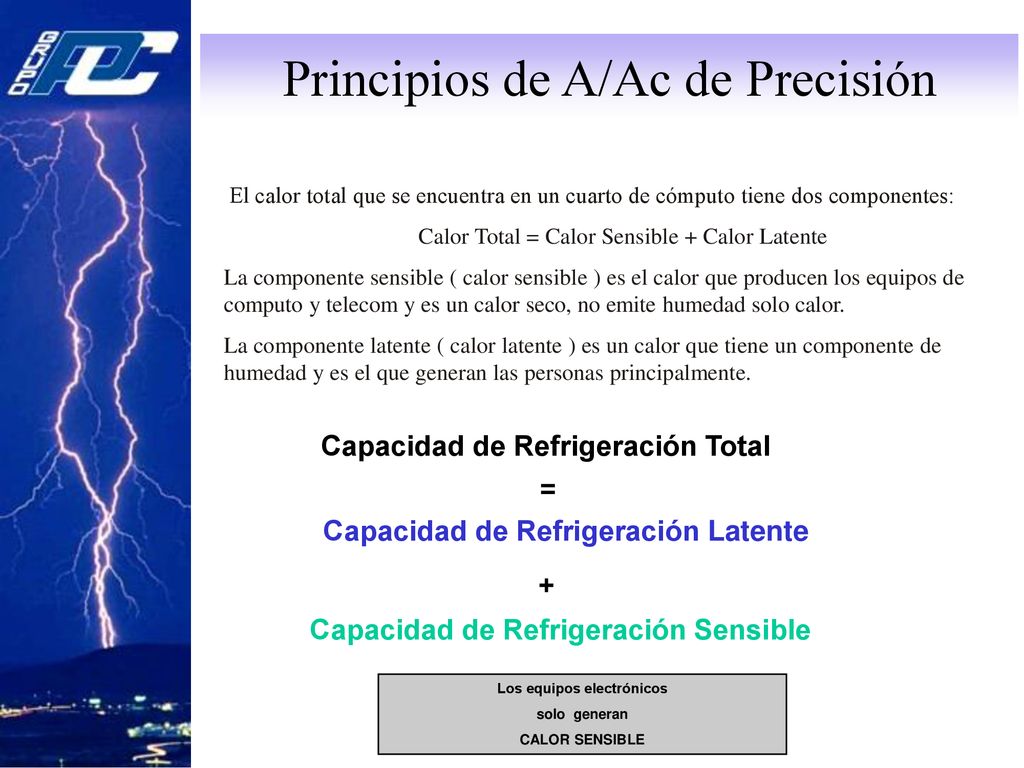

7 Principios de A/Ac de Precisión
El calor total que se encuentra en un cuarto de cómputo tiene dos componentes: Calor Total = Calor Sensible + Calor Latente La componente sensible ( calor sensible ) es el calor que producen los equipos de computo y telecom y es un calor seco, no emite humedad solo calor. La componente latente ( calor latente ) es un calor que tiene un componente de humedad y es el que generan las personas principalmente. Capacidad de Refrigeración Total = Capacidad de Refrigeración Latente + Capacidad de Refrigeración Sensible Los equipos electrónicos solo generan CALOR SENSIBLE

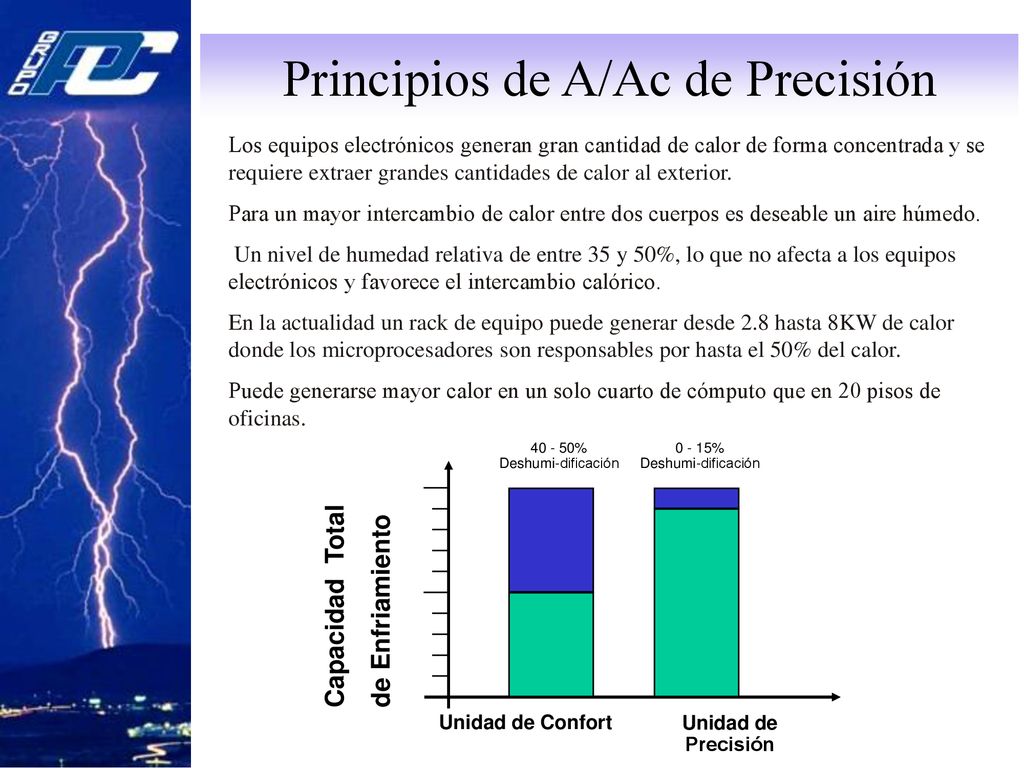

8 Principios de A/Ac de Precisión
Los equipos electrónicos generan gran cantidad de calor de forma concentrada y se requiere extraer grandes cantidades de calor al exterior. Para un mayor intercambio de calor entre dos cuerpos es deseable un aire húmedo. Un nivel de humedad relativa de entre 35 y 50%, lo que no afecta a los equipos electrónicos y favorece el intercambio calórico. En la actualidad un rack de equipo puede generar desde 2.8 hasta 8KW de calor donde los microprocesadores son responsables por hasta el 50% del calor. Puede generarse mayor calor en un solo cuarto de cómputo que en 20 pisos de oficinas. Unidad de Confort Unidad de Precisión % Deshumi-dificación 0 - 15% Capacidad Total de Enfriamiento

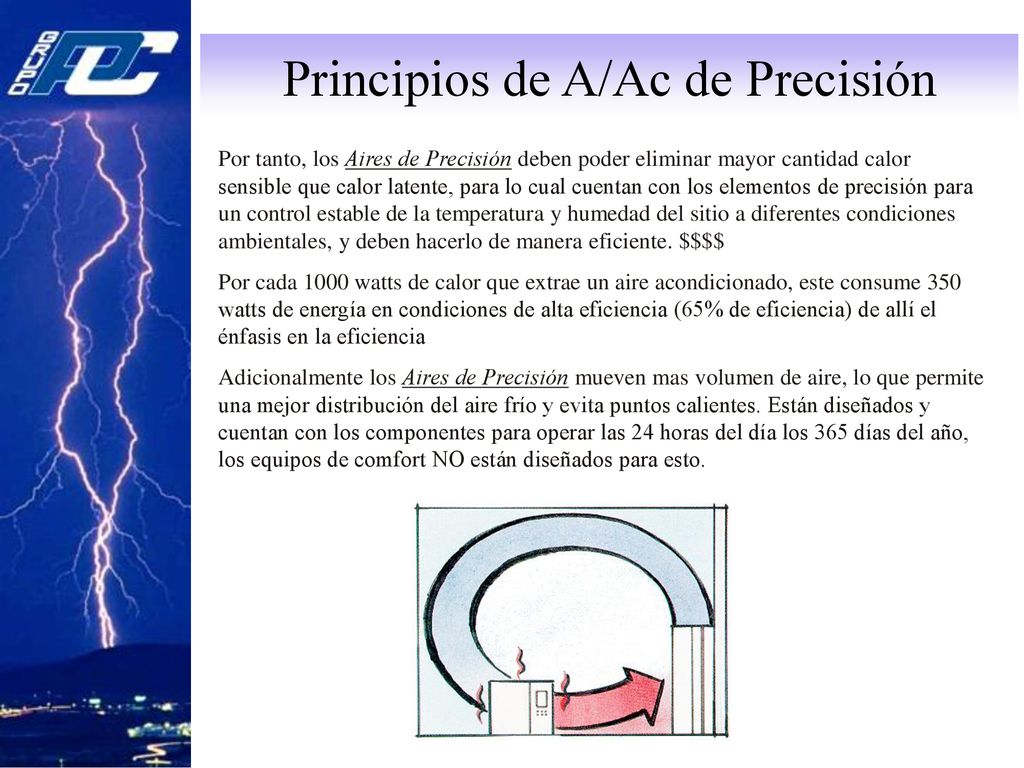

9 Principios de A/Ac de Precisión
Por tanto, los Aires de Precisión deben poder eliminar mayor cantidad calor sensible que calor latente, para lo cual cuentan con los elementos de precisión para un control estable de la temperatura y humedad del sitio a diferentes condiciones ambientales, y deben hacerlo de manera eficiente. $$$$ Por cada 1000 watts de calor que extrae un aire acondicionado, este consume 350 watts de energía en condiciones de alta eficiencia (65% de eficiencia) de allí el énfasis en la eficiencia Adicionalmente los Aires de Precisión mueven mas volumen de aire, lo que permite una mejor distribución del aire frío y evita puntos calientes. Están diseñados y cuentan con los componentes para operar las 24 horas del día los 365 días del año, los equipos de comfort NO están diseñados para esto.

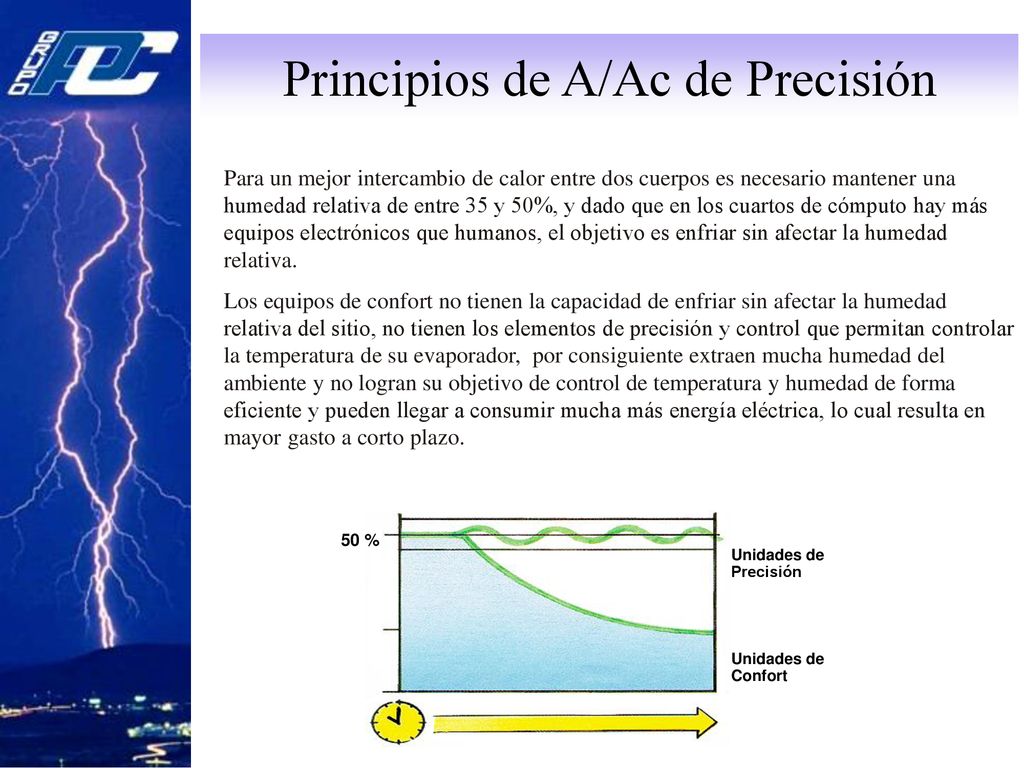

10 Principios de A/Ac de Precisión
Para un mejor intercambio de calor entre dos cuerpos es necesario mantener una humedad relativa de entre 35 y 50%, y dado que en los cuartos de cómputo hay más equipos electrónicos que humanos, el objetivo es enfriar sin afectar la humedad relativa. Los equipos de confort no tienen la capacidad de enfriar sin afectar la humedad relativa del sitio, no tienen los elementos de precisión y control que permitan controlar la temperatura de su evaporador, por consiguiente extraen mucha humedad del ambiente y no logran su objetivo de control de temperatura y humedad de forma eficiente y pueden llegar a consumir mucha más energía eléctrica, lo cual resulta en mayor gasto a corto plazo. Unidades de Precisión Unidades de Confort 50 %

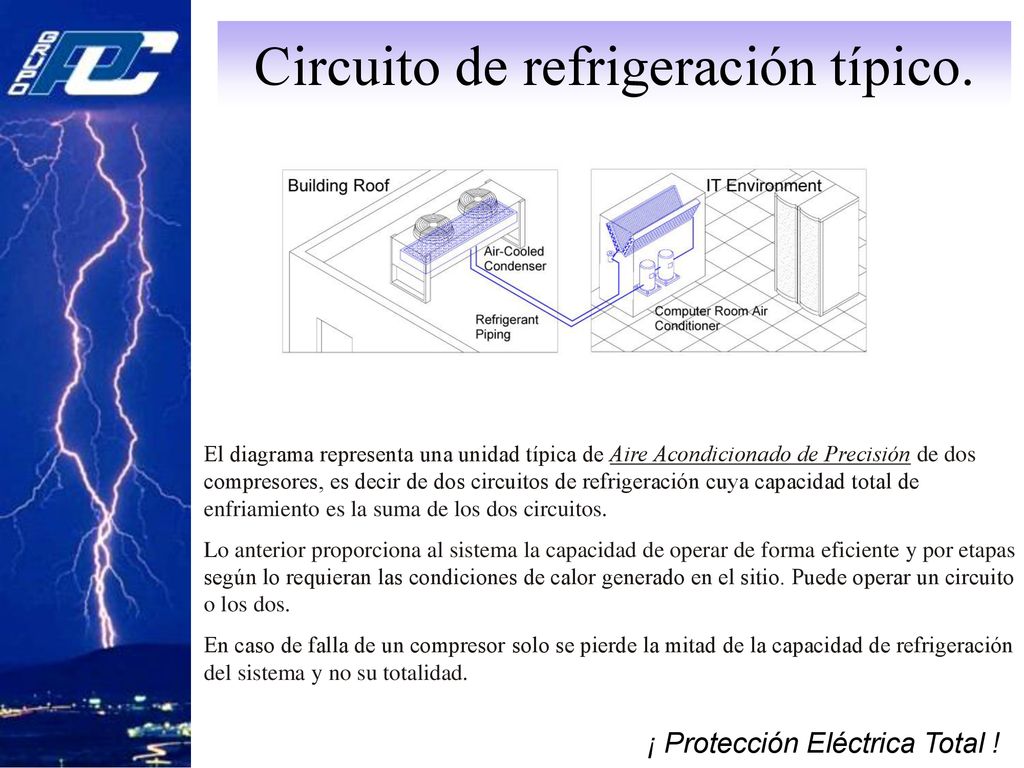

11 Circuito de refrigeración típico.
El diagrama representa una unidad típica de Aire Acondicionado de Precisión de dos compresores, es decir de dos circuitos de refrigeración cuya capacidad total de enfriamiento es la suma de los dos circuitos. Lo anterior proporciona al sistema la capacidad de operar de forma eficiente y por etapas según lo requieran las condiciones de calor generado en el sitio. Puede operar un circuito o los dos. En caso de falla de un compresor solo se pierde la mitad de la capacidad de refrigeración del sistema y no su totalidad. ¡ Protección Eléctrica Total !

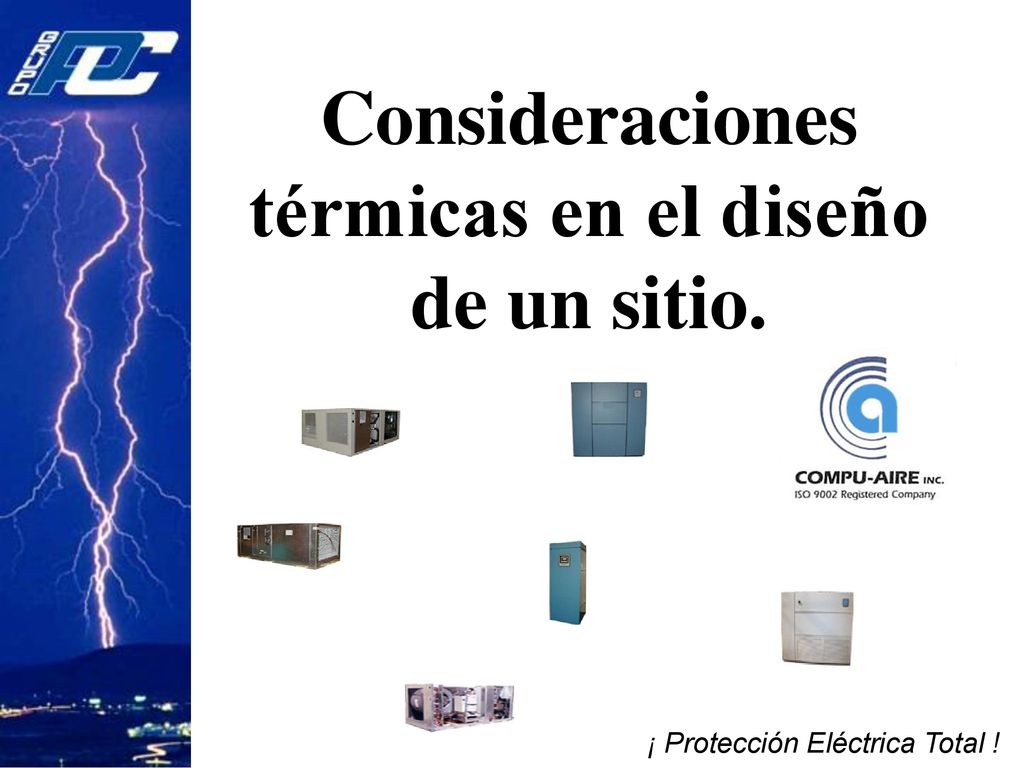

12 Consideraciones térmicas en el diseño de un sitio.
¡ Protección Eléctrica Total !

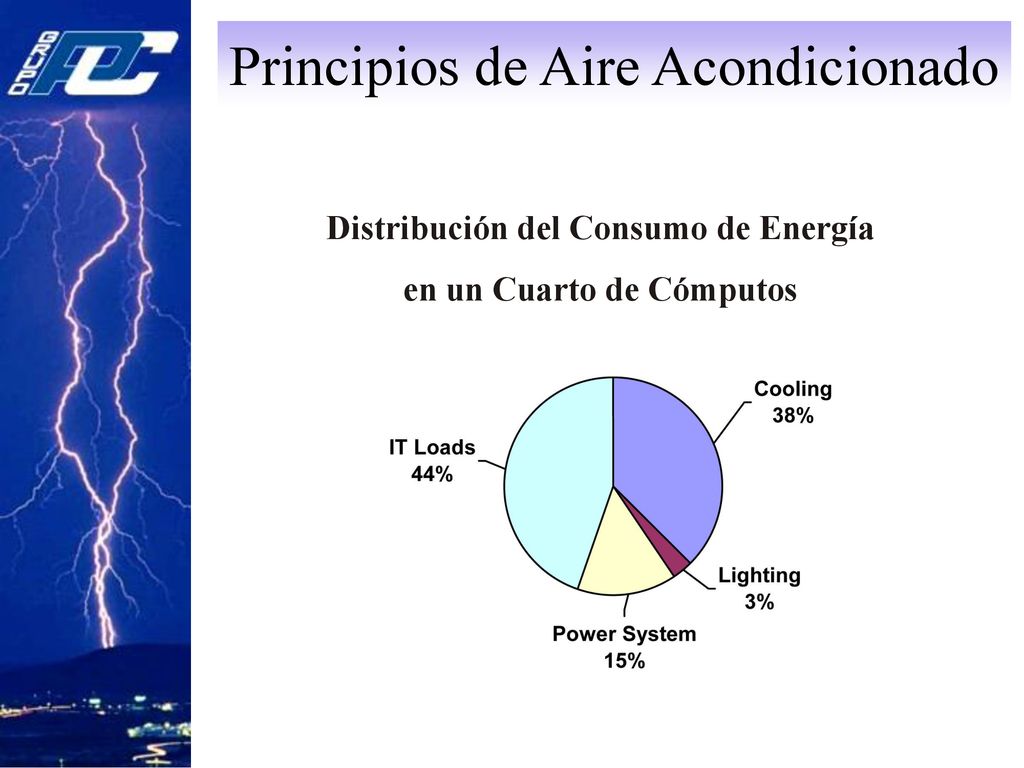

13 Distribución del Consumo de Energía en un Cuarto de Cómputos
Principios de Aire Acondicionado Distribución del Consumo de Energía en un Cuarto de Cómputos

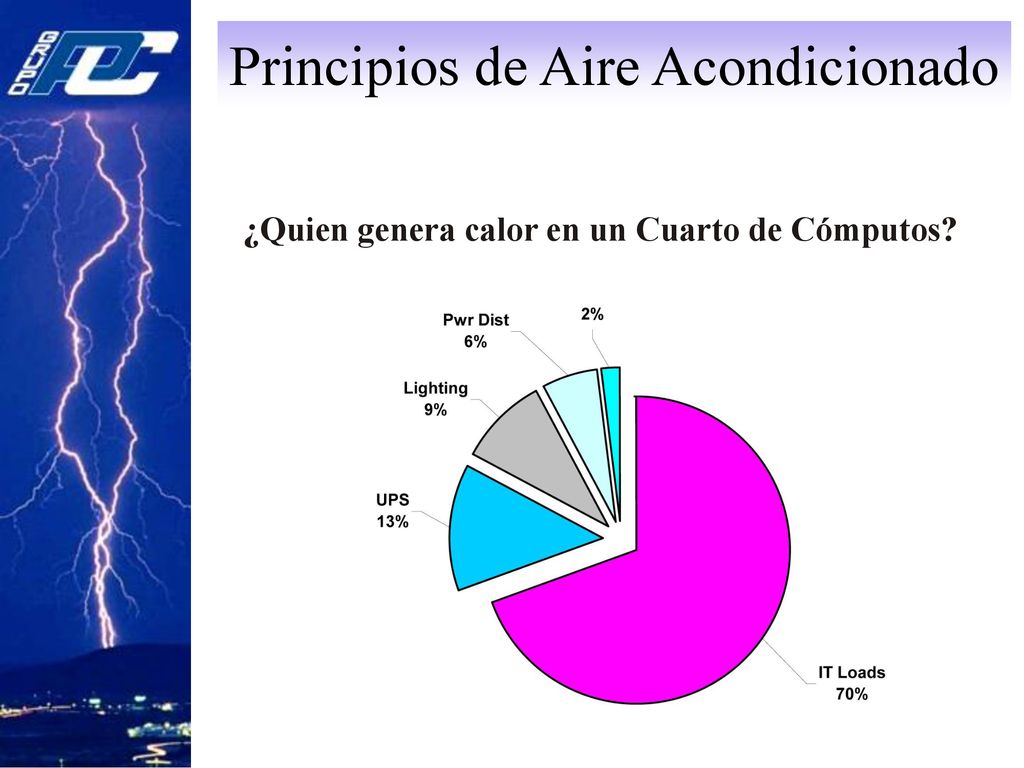

14 ¿Quien genera calor en un Cuarto de Cómputos?
Principios de Aire Acondicionado ¿Quien genera calor en un Cuarto de Cómputos?

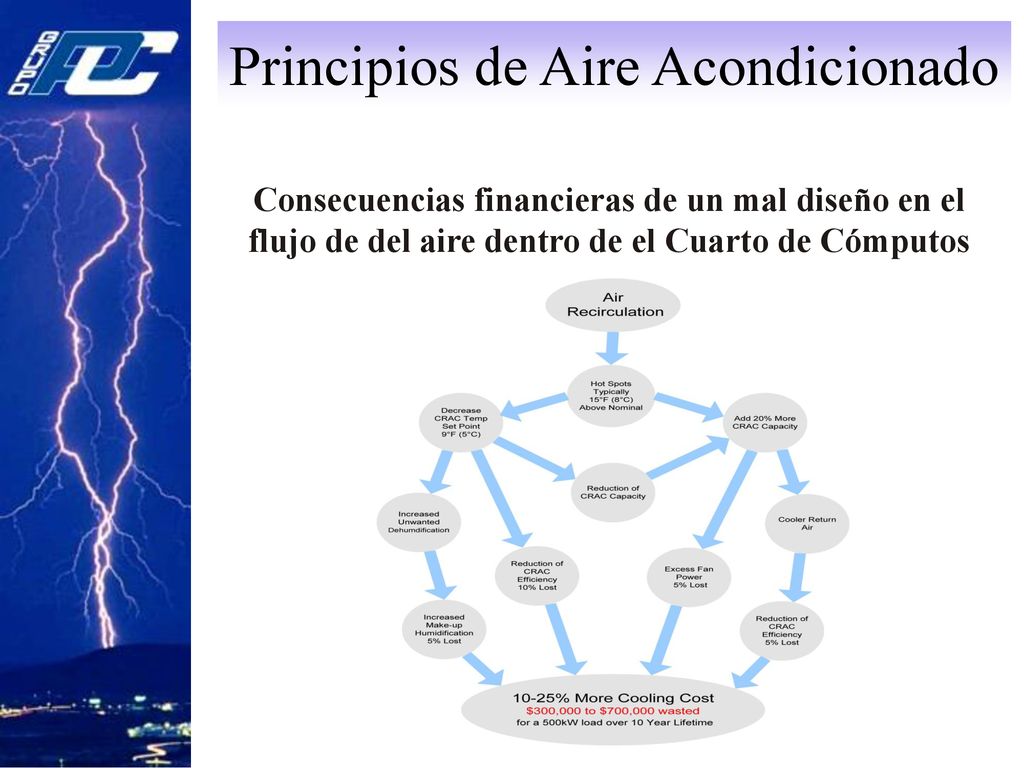

15 Principios de Aire Acondicionado
Consecuencias financieras de un mal diseño en el flujo de del aire dentro de el Cuarto de Cómputos

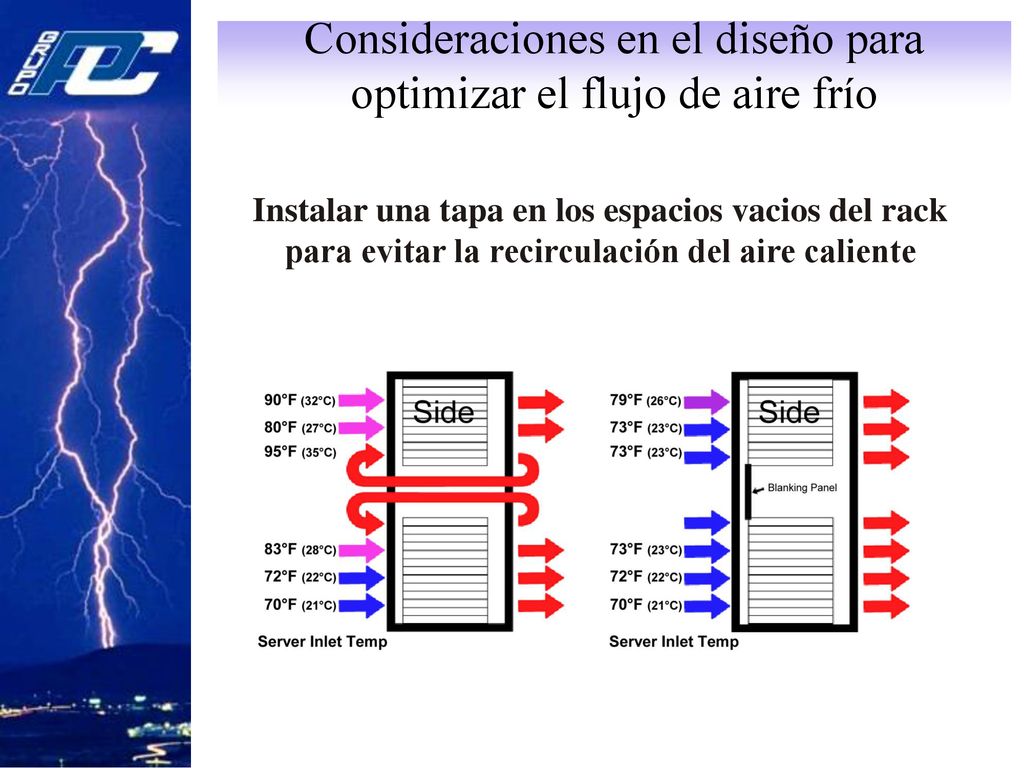

16 Consideraciones en el diseño para optimizar el flujo de aire frío
Instalar una tapa en los espacios vacios del rack para evitar la recirculación del aire caliente

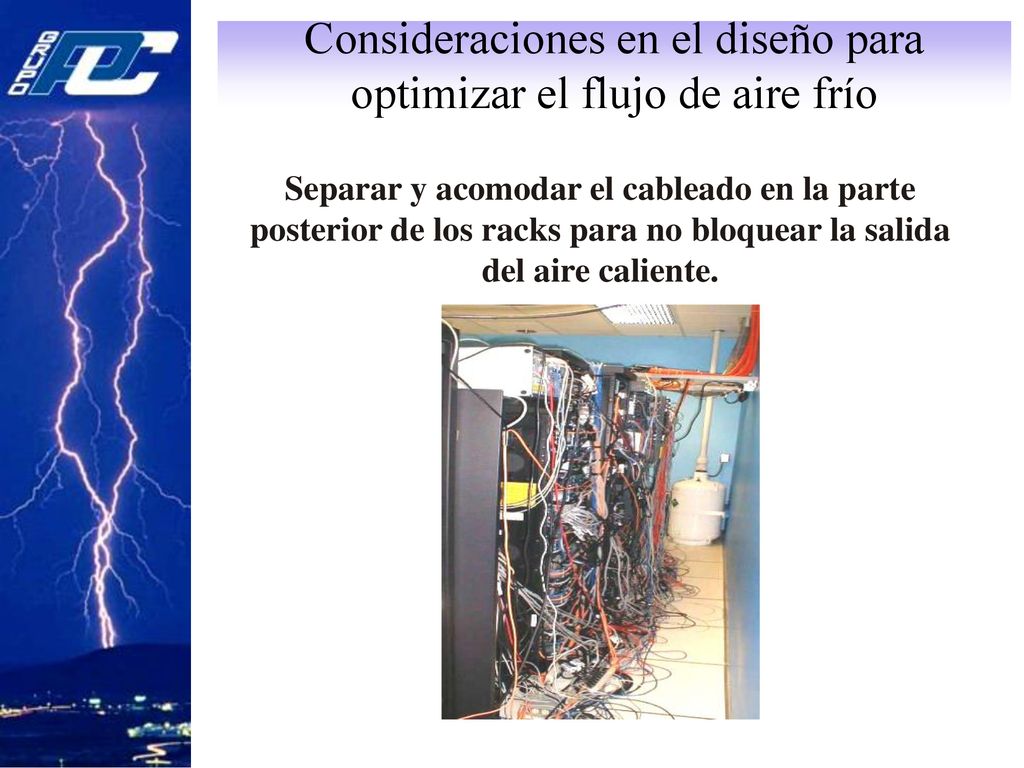

17 Consideraciones en el diseño para optimizar el flujo de aire frío
Separar y acomodar el cableado en la parte posterior de los racks para no bloquear la salida del aire caliente.

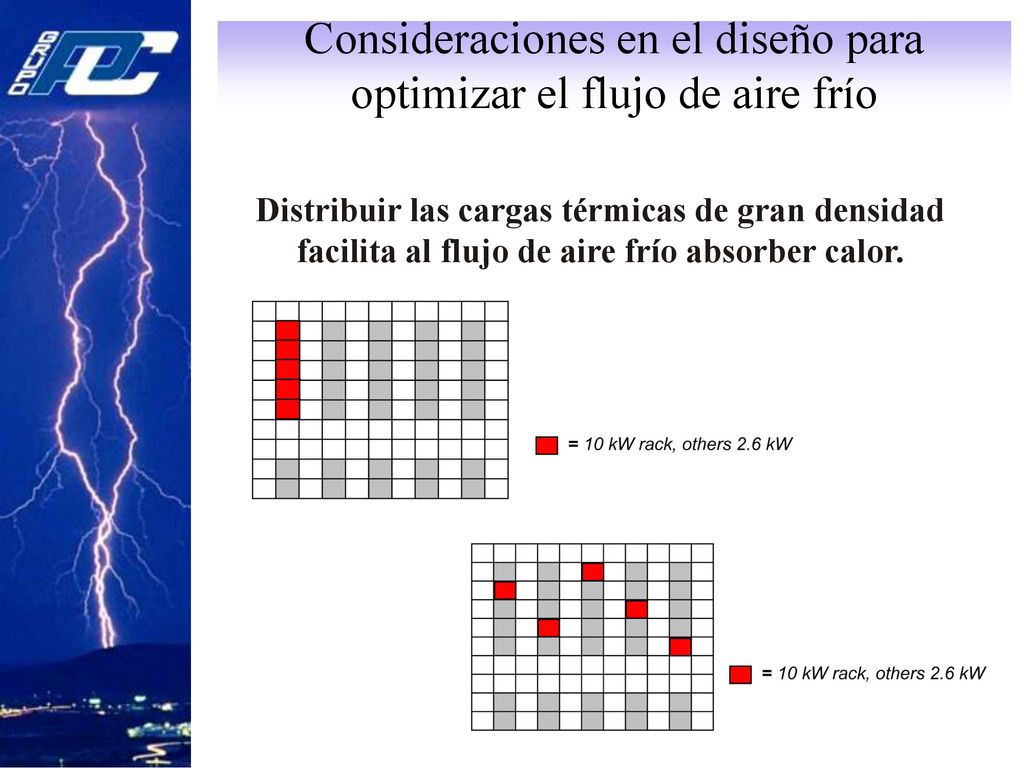

18 Consideraciones en el diseño para optimizar el flujo de aire frío
Distribuir las cargas térmicas de gran densidad facilita al flujo de aire frío absorber calor.

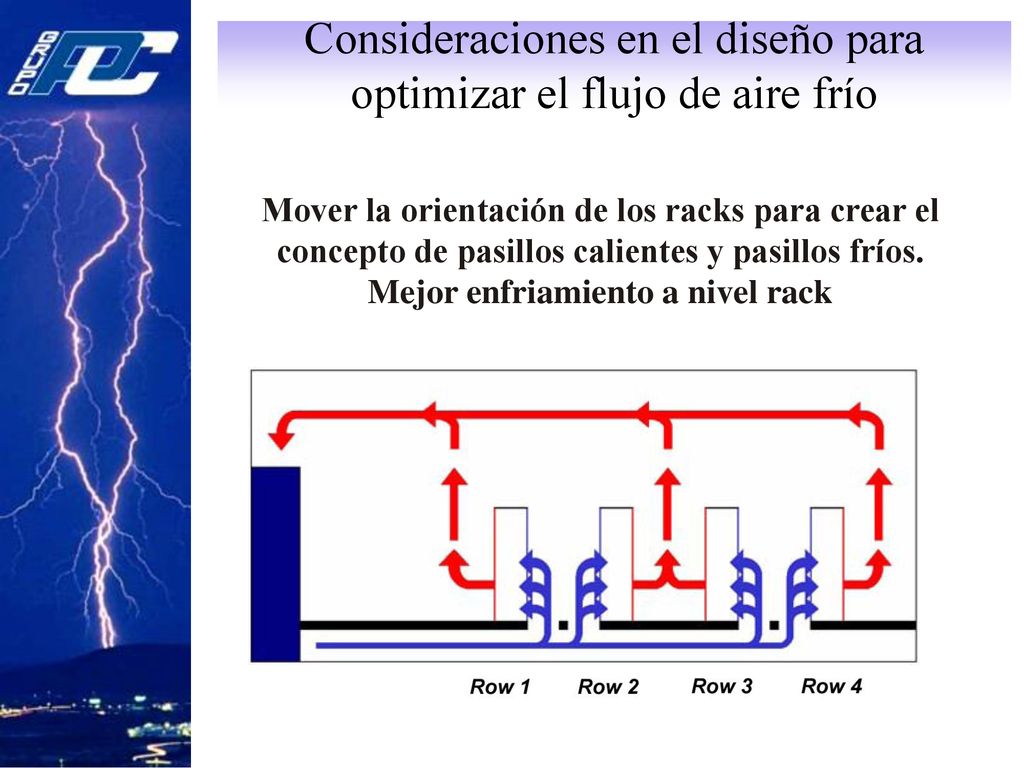

19 Consideraciones en el diseño para optimizar el flujo de aire frío
Mover la orientación de los racks para crear el concepto de pasillos calientes y pasillos fríos. Mejor enfriamiento a nivel rack

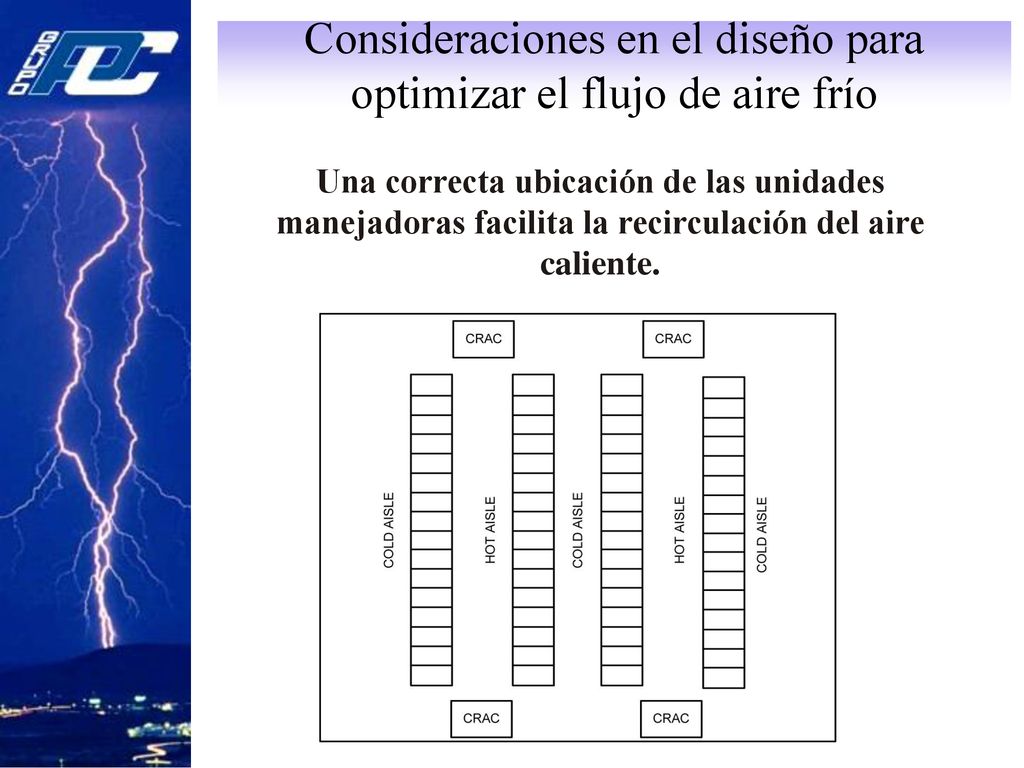

20 Consideraciones en el diseño para optimizar el flujo de aire frío
Una correcta ubicación de las unidades manejadoras facilita la recirculación del aire caliente.

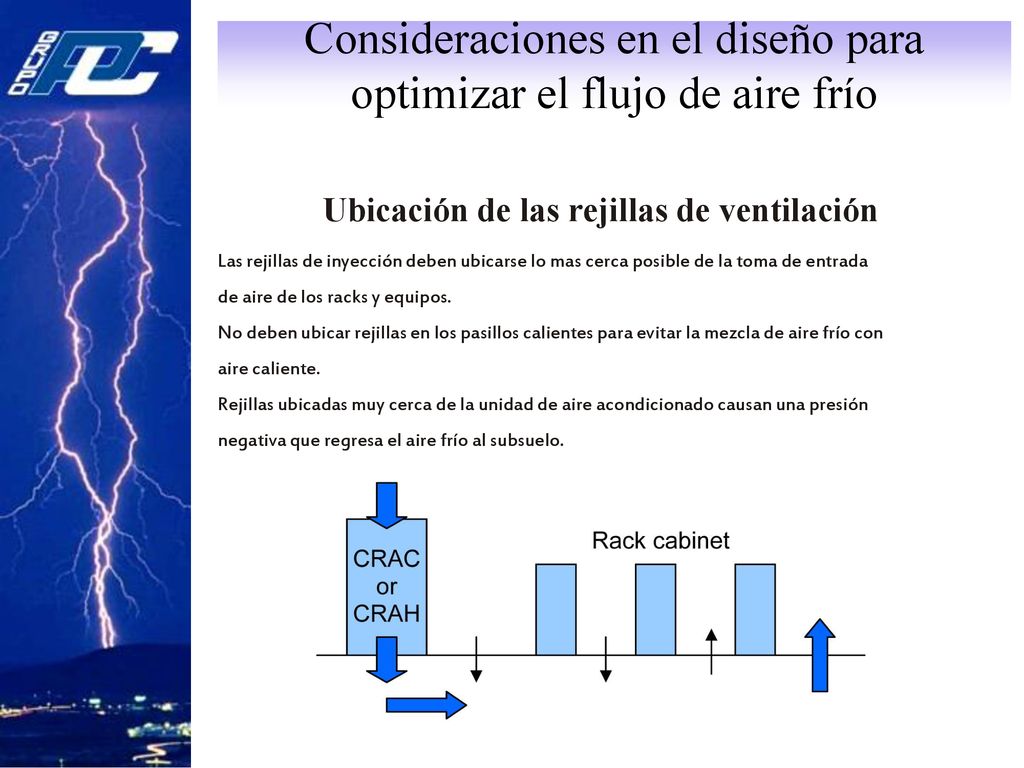

21 Ubicación de las rejillas de ventilación
Consideraciones en el diseño para optimizar el flujo de aire frío Ubicación de las rejillas de ventilación Las rejillas de inyección deben ubicarse lo mas cerca posible de la toma de entrada de aire de los racks y equipos. No deben ubicar rejillas en los pasillos calientes para evitar la mezcla de aire frío con aire caliente. Rejillas ubicadas muy cerca de la unidad de aire acondicionado causan una presión negativa que regresa el aire frío al subsuelo.

22 Consideraciones en el diseño para optimizar el flujo de aire frío
En ocasiones se puede auxiliar al flujo de aire dentro de un rack con dispositivos que ayuden a la correcta circulación del aire frío.

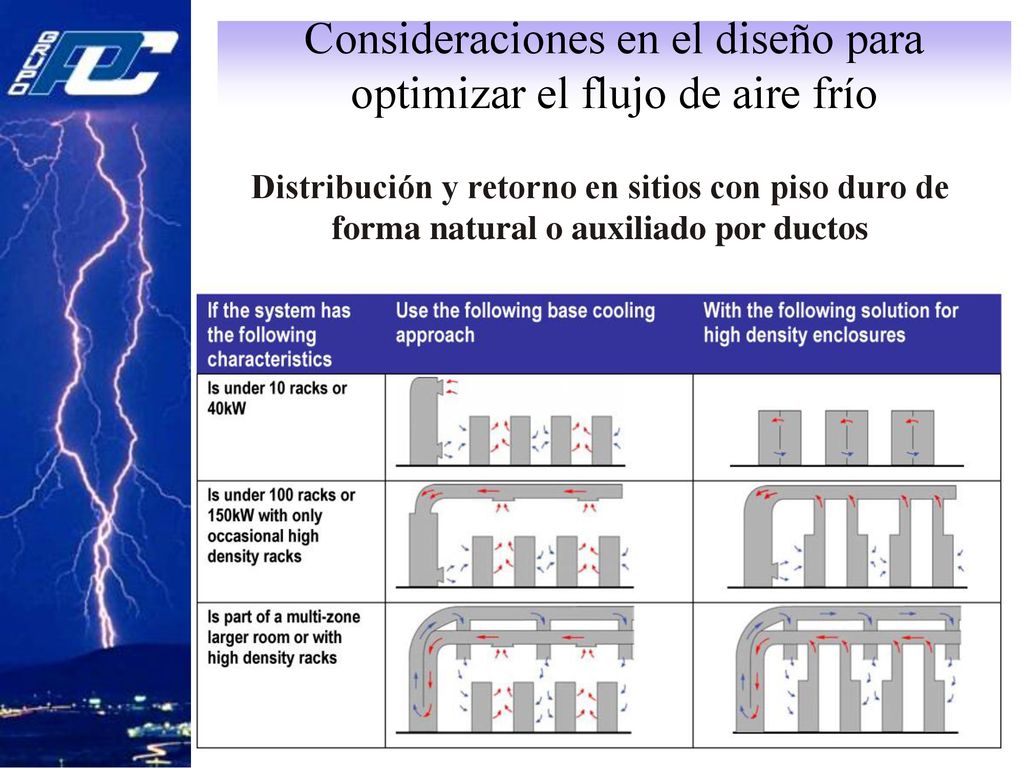

23 Consideraciones en el diseño para optimizar el flujo de aire frío
Distribución y retorno en sitios con piso duro de forma natural o auxiliado por ductos

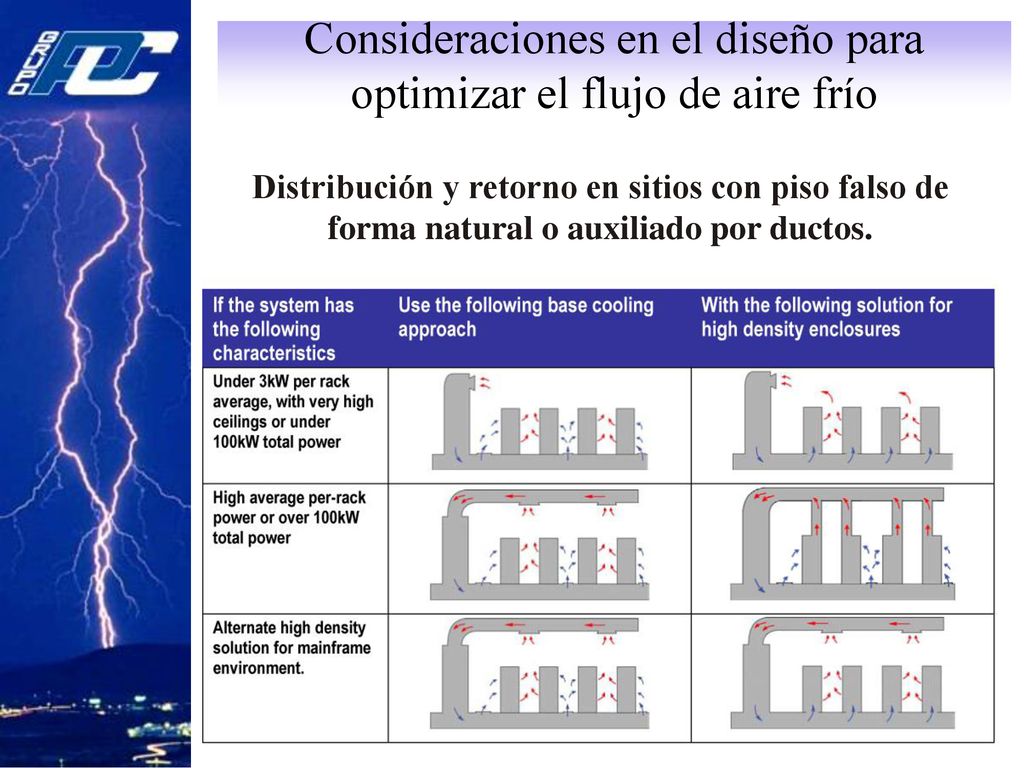

24 Consideraciones en el diseño para optimizar el flujo de aire frío
Distribución y retorno en sitios con piso falso de forma natural o auxiliado por ductos.

25 Topologías de Aires Acondicionados.
¡ Protección Eléctrica Total !

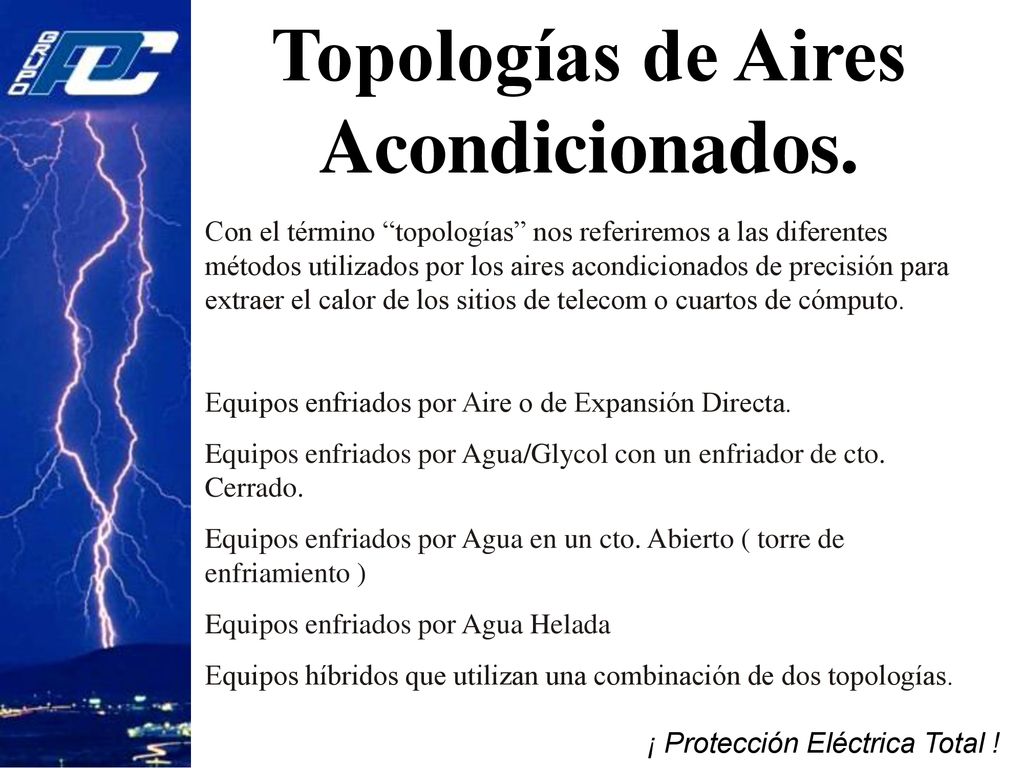

26 Topologías de Aires Acondicionados.
Con el término “topologías” nos referiremos a las diferentes métodos utilizados por los aires acondicionados de precisión para extraer el calor de los sitios de telecom o cuartos de cómputo. Equipos enfriados por Aire o de Expansión Directa. Equipos enfriados por Agua/Glycol con un enfriador de cto. Cerrado. Equipos enfriados por Agua en un cto. Abierto ( torre de enfriamiento ) Equipos enfriados por Agua Helada Equipos híbridos que utilizan una combinación de dos topologías. ¡ Protección Eléctrica Total !

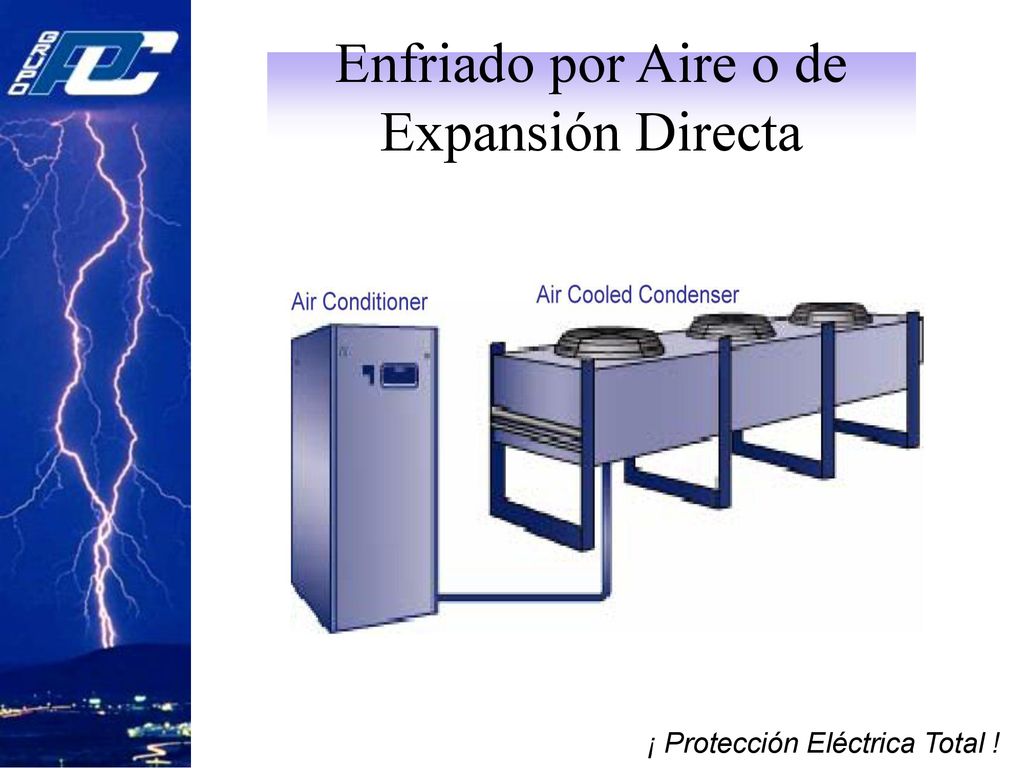

27 Enfriado por Aire o de Expansión Directa
¡ Protección Eléctrica Total !

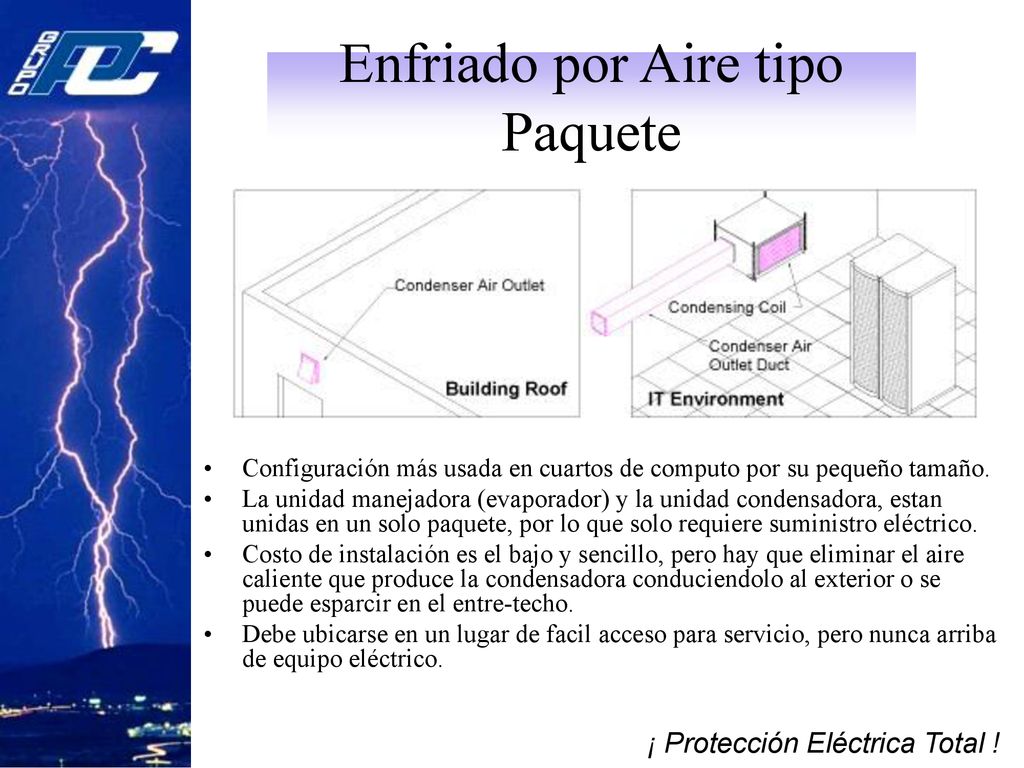

28 Enfriado por Aire tipo Paquete
Configuración más usada en cuartos de computo por su pequeño tamaño. La unidad manejadora (evaporador) y la unidad condensadora, estan unidas en un solo paquete, por lo que solo requiere suministro eléctrico. Costo de instalación es el bajo y sencillo, pero hay que eliminar el aire caliente que produce la condensadora conduciendolo al exterior o se puede esparcir en el entre-techo. Debe ubicarse en un lugar de facil acceso para servicio, pero nunca arriba de equipo eléctrico. ¡ Protección Eléctrica Total !

29 Enfriado por Aire, Paquete Dividido
Configuración más usada en centro de datos y telecom. Dos lineas de tubería por cada compresor interconectan a la unidad manejadora (evaporador) y la unidad condensadora, estas deben ser diseñadas e instaladas por técnicos especialistas. Compresor ubicado normalmente en la unidad interior por facilidad de servicio, tambien puede estar ubicado en la unidad exterior. Costo de instalación es bajo pero hay limite de distancia entre evaporador y condensadora. Excelente para operar con múltiples unidades o futuras expansiones. ¡ Protección Eléctrica Total !

30 Enfriado por Agua/Glycol con Enfriador Propio
¡ Protección Eléctrica Total !

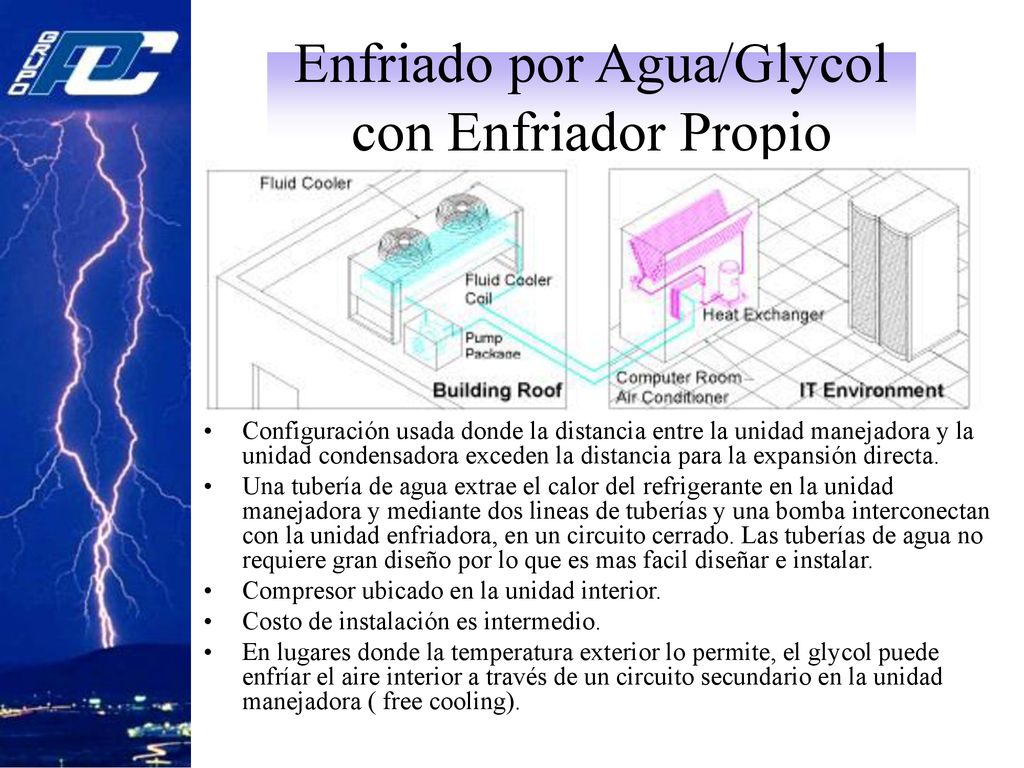

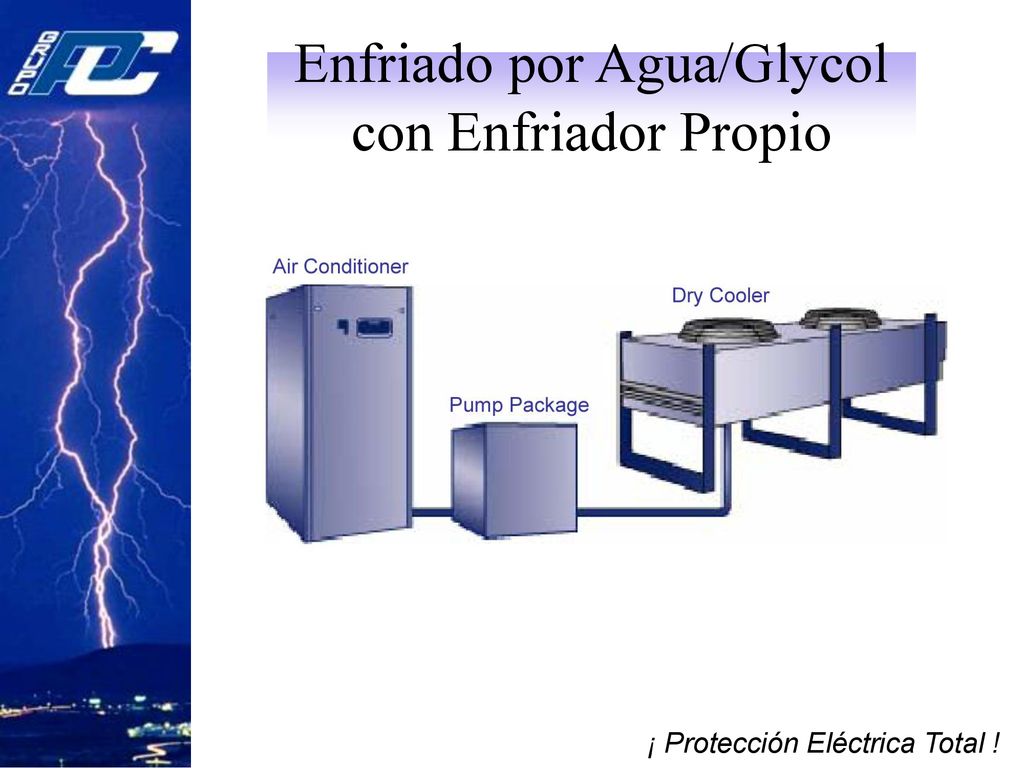

31 Enfriado por Agua/Glycol con Enfriador Propio
Configuración usada donde la distancia entre la unidad manejadora y la unidad condensadora exceden la distancia para la expansión directa. Una tubería de agua extrae el calor del refrigerante en la unidad manejadora y mediante dos lineas de tuberías y una bomba interconectan con la unidad enfriadora, en un circuito cerrado. Las tuberías de agua no requiere gran diseño por lo que es mas facil diseñar e instalar. Compresor ubicado en la unidad interior. Costo de instalación es intermedio. En lugares donde la temperatura exterior lo permite, el glycol puede enfríar el aire interior a través de un circuito secundario en la unidad manejadora ( free cooling).

32 Enfriado por Agua con Torre de Enfriamiento
¡ Protección Eléctrica Total !

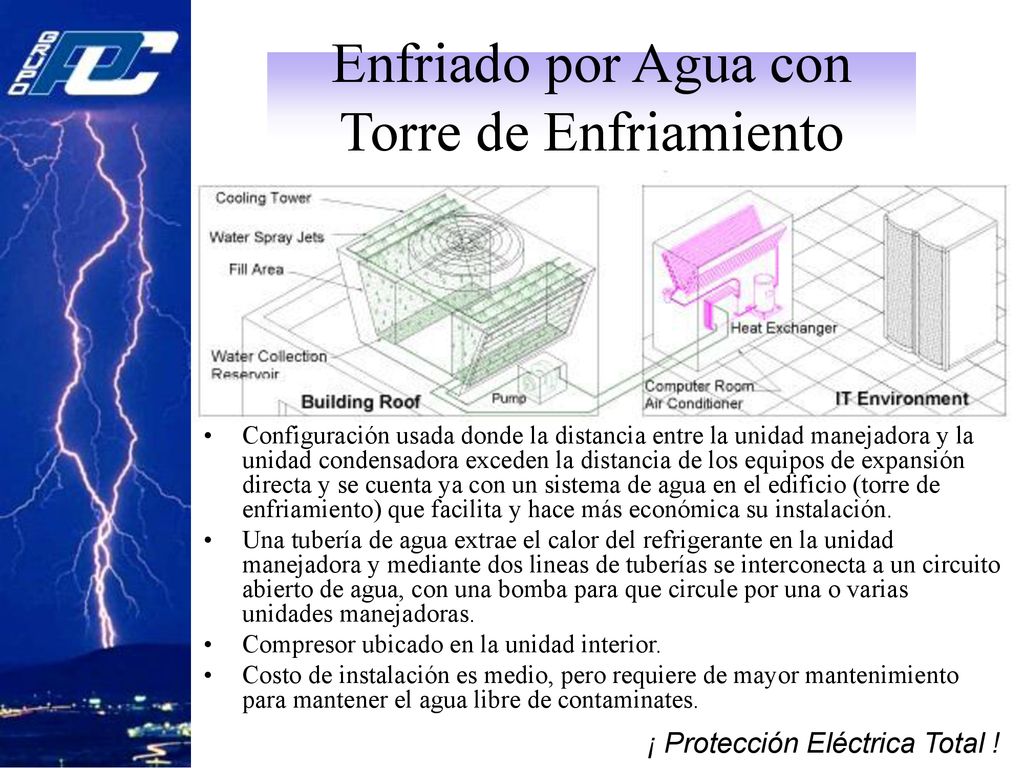

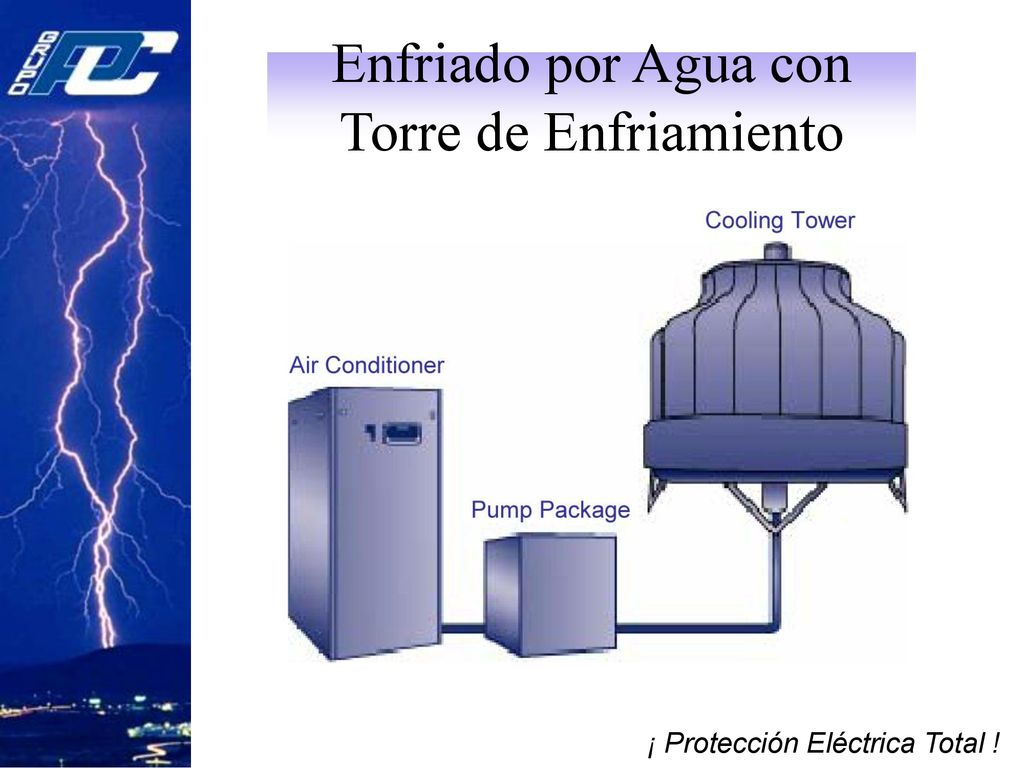

33 Enfriado por Agua con Torre de Enfriamiento
Configuración usada donde la distancia entre la unidad manejadora y la unidad condensadora exceden la distancia de los equipos de expansión directa y se cuenta ya con un sistema de agua en el edificio (torre de enfriamiento) que facilita y hace más económica su instalación. Una tubería de agua extrae el calor del refrigerante en la unidad manejadora y mediante dos lineas de tuberías se interconecta a un circuito abierto de agua, con una bomba para que circule por una o varias unidades manejadoras. Compresor ubicado en la unidad interior. Costo de instalación es medio, pero requiere de mayor mantenimiento para mantener el agua libre de contaminates. ¡ Protección Eléctrica Total !

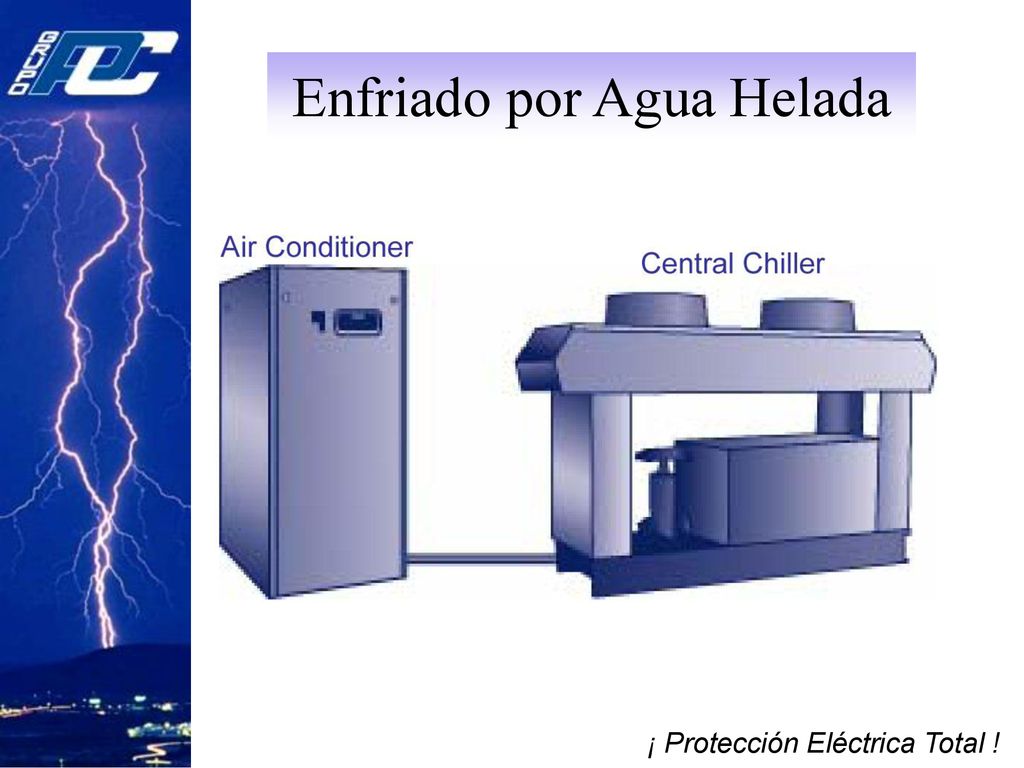

34 Enfriado por Agua Helada
¡ Protección Eléctrica Total !

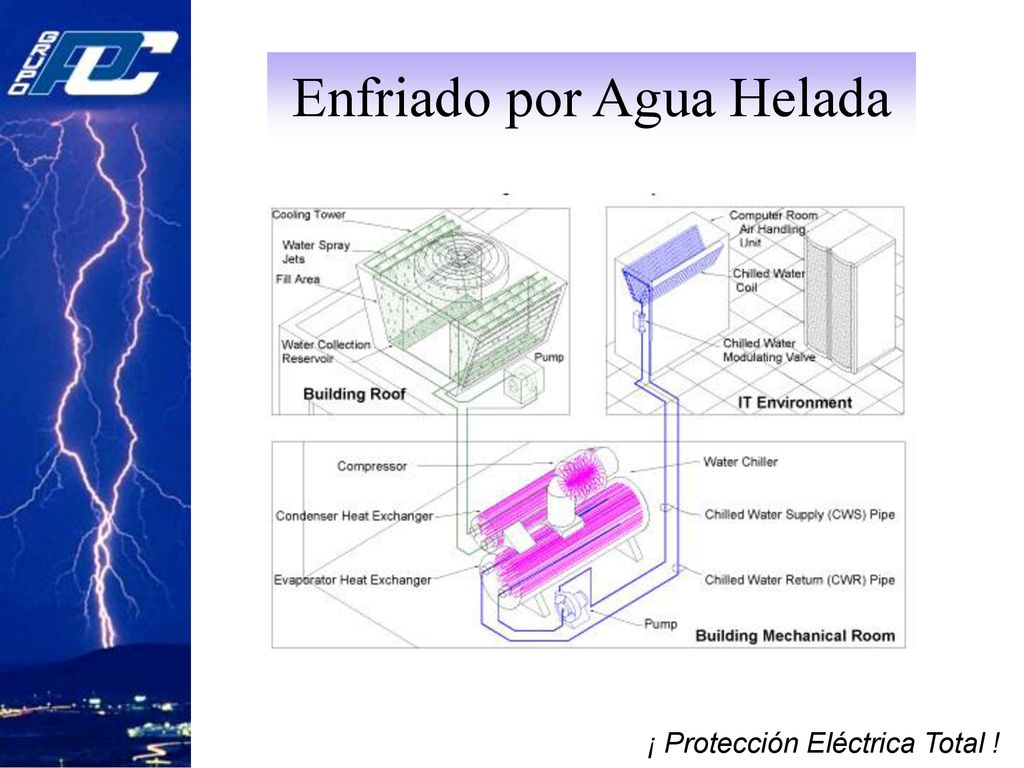

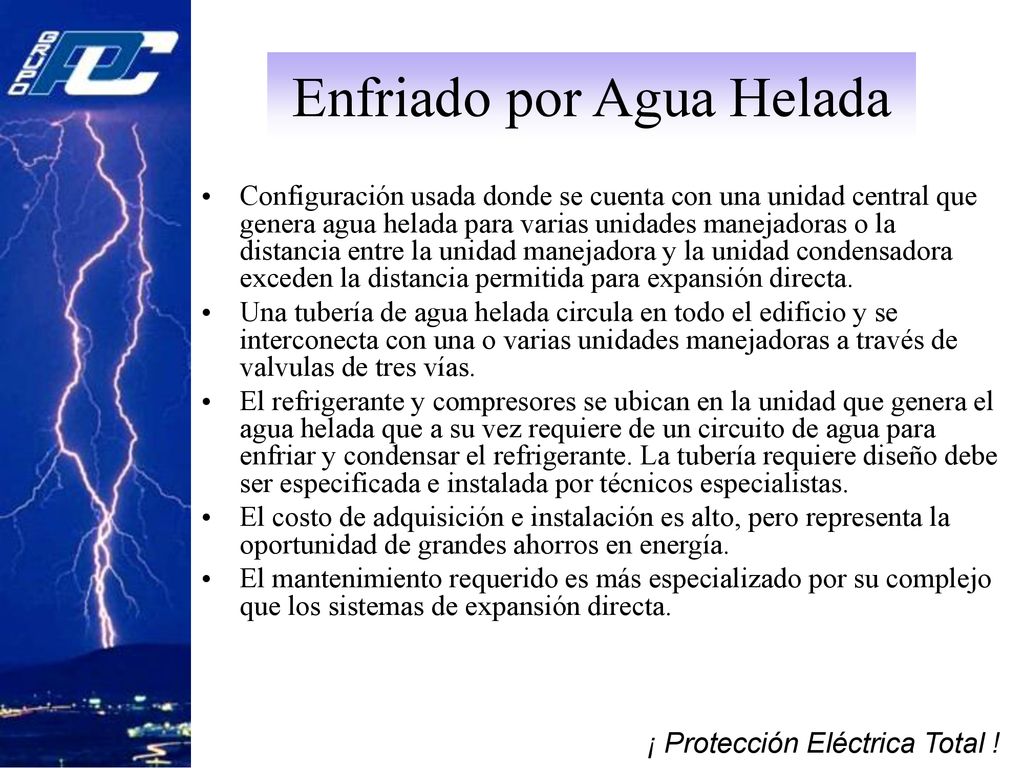

35 Enfriado por Agua Helada
Configuración usada donde se cuenta con una unidad central que genera agua helada para varias unidades manejadoras o la distancia entre la unidad manejadora y la unidad condensadora exceden la distancia permitida para expansión directa. Una tubería de agua helada circula en todo el edificio y se interconecta con una o varias unidades manejadoras a través de valvulas de tres vías. El refrigerante y compresores se ubican en la unidad que genera el agua helada que a su vez requiere de un circuito de agua para enfriar y condensar el refrigerante. La tubería requiere diseño debe ser especificada e instalada por técnicos especialistas. El costo de adquisición e instalación es alto, pero representa la oportunidad de grandes ahorros en energía. El mantenimiento requerido es más especializado por su complejo que los sistemas de expansión directa. ¡ Protección Eléctrica Total !

36 Enfriado por Agua Helada
¡ Protección Eléctrica Total !

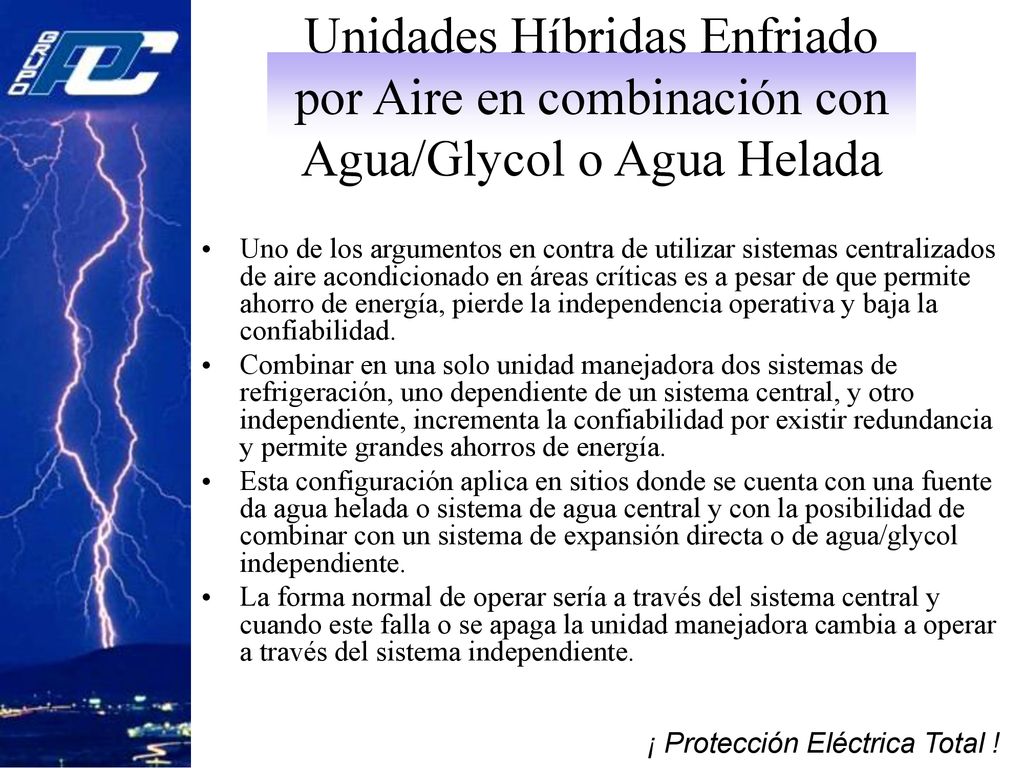

37 ¡ Protección Eléctrica Total !
Unidades Híbridas Enfriado por Aire en combinación con Agua/Glycol o Agua Helada Uno de los argumentos en contra de utilizar sistemas centralizados de aire acondicionado en áreas críticas es a pesar de que permite ahorro de energía, pierde la independencia operativa y baja la confiabilidad. Combinar en una solo unidad manejadora dos sistemas de refrigeración, uno dependiente de un sistema central, y otro independiente, incrementa la confiabilidad por existir redundancia y permite grandes ahorros de energía. Esta configuración aplica en sitios donde se cuenta con una fuente da agua helada o sistema de agua central y con la posibilidad de combinar con un sistema de expansión directa o de agua/glycol independiente. La forma normal de operar sería a través del sistema central y cuando este falla o se apaga la unidad manejadora cambia a operar a través del sistema independiente. ¡ Protección Eléctrica Total !

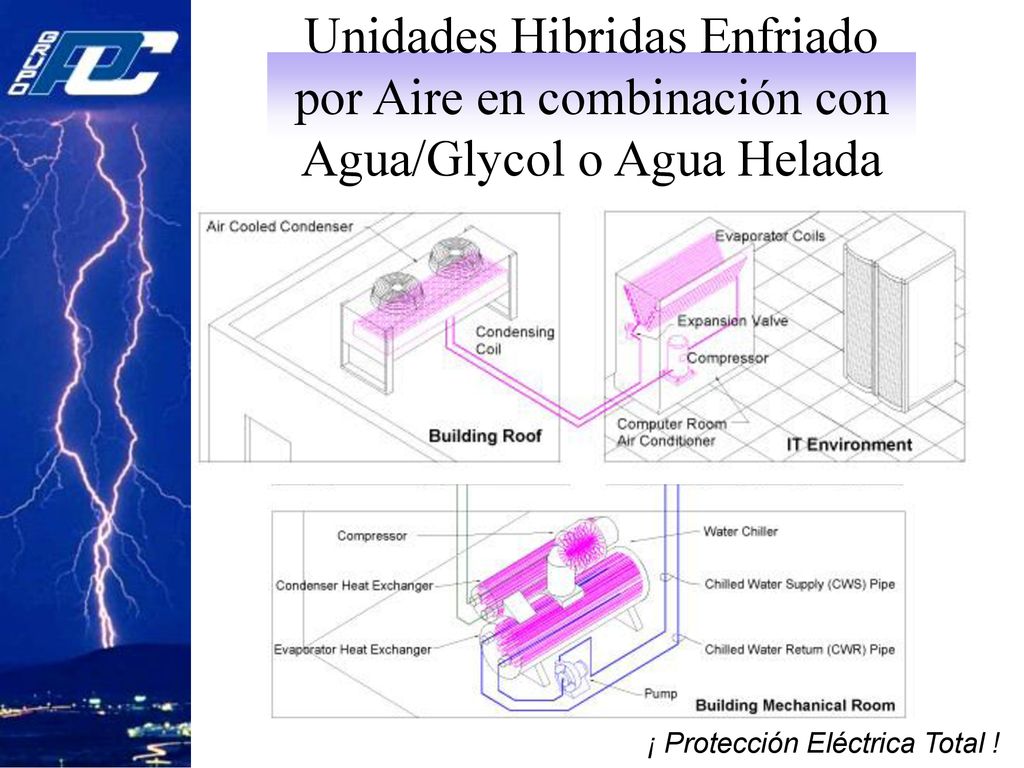

38 ¡ Protección Eléctrica Total !
Unidades Hibridas Enfriado por Aire en combinación con Agua/Glycol o Agua Helada ¡ Protección Eléctrica Total !

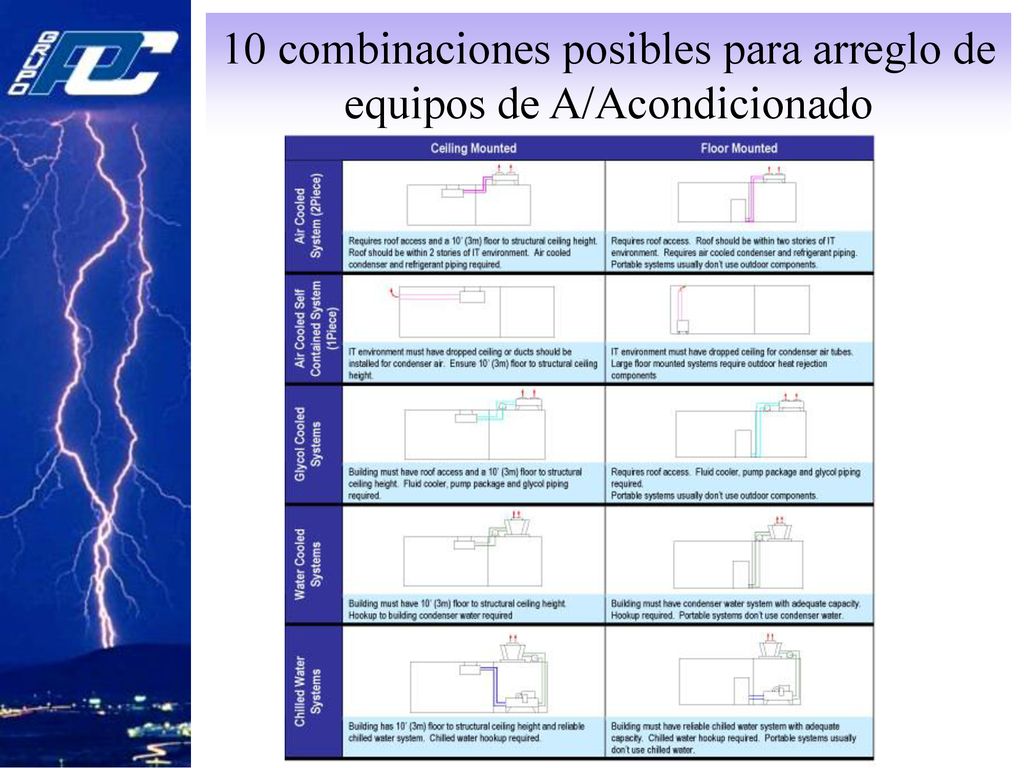

39 10 combinaciones posibles para arreglo de equipos de A/Acondicionado

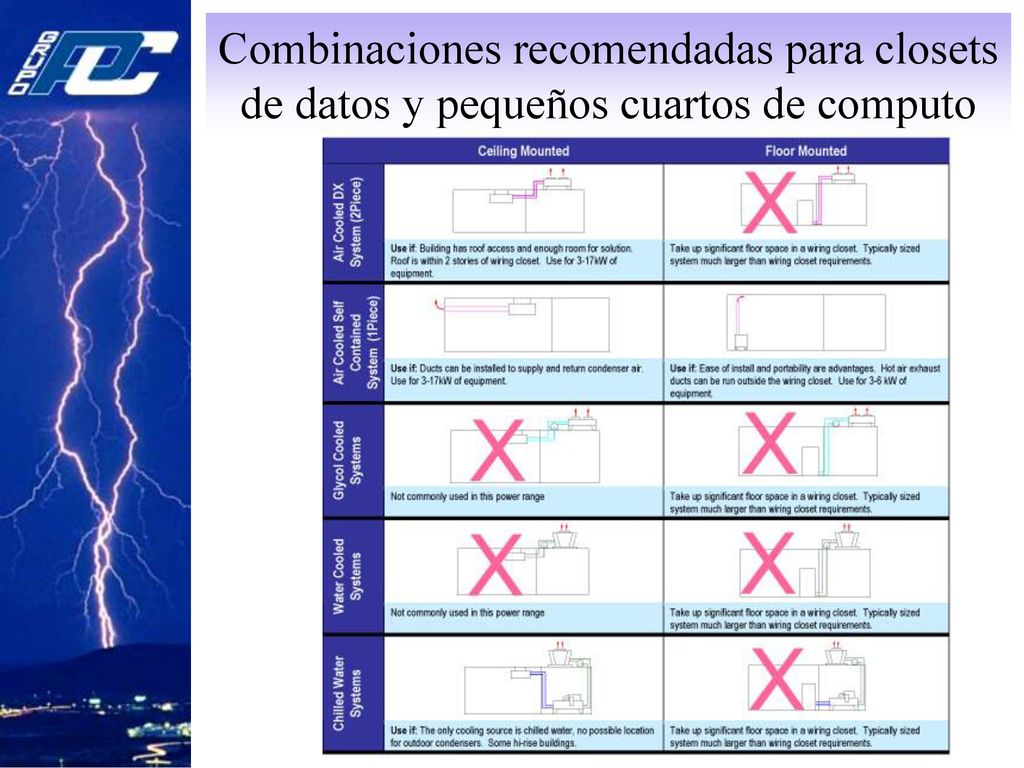

40 Combinaciones recomendadas para closets de datos y pequeños cuartos de computo

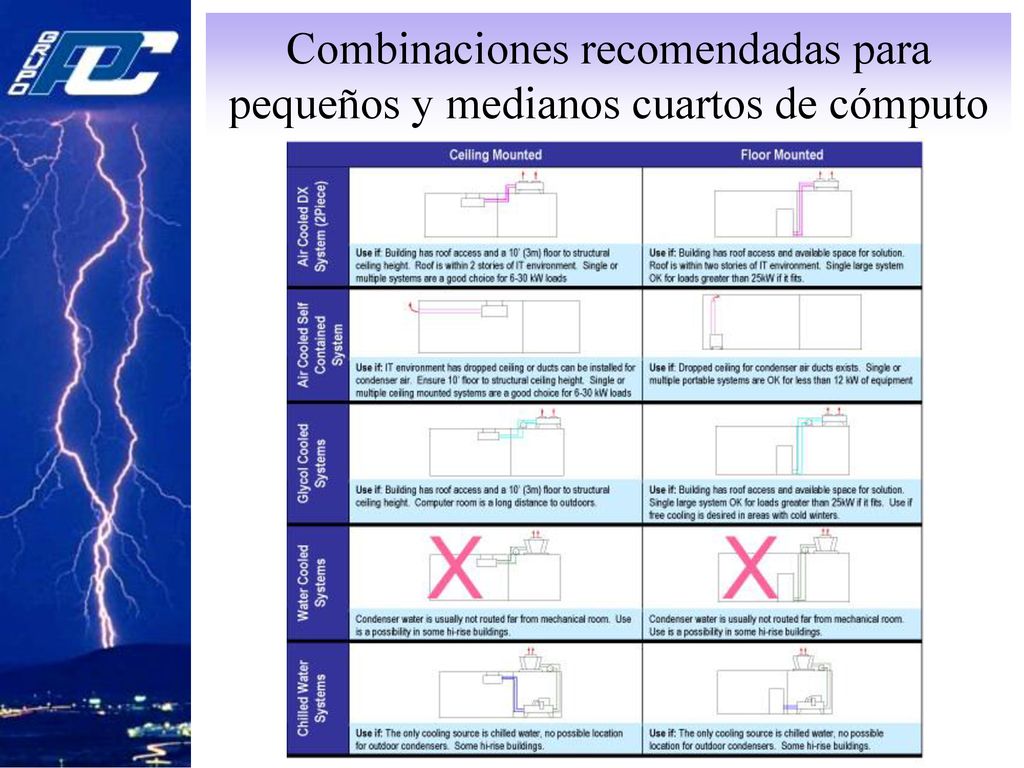

41 Combinaciones recomendadas para pequeños y medianos cuartos de cómputo

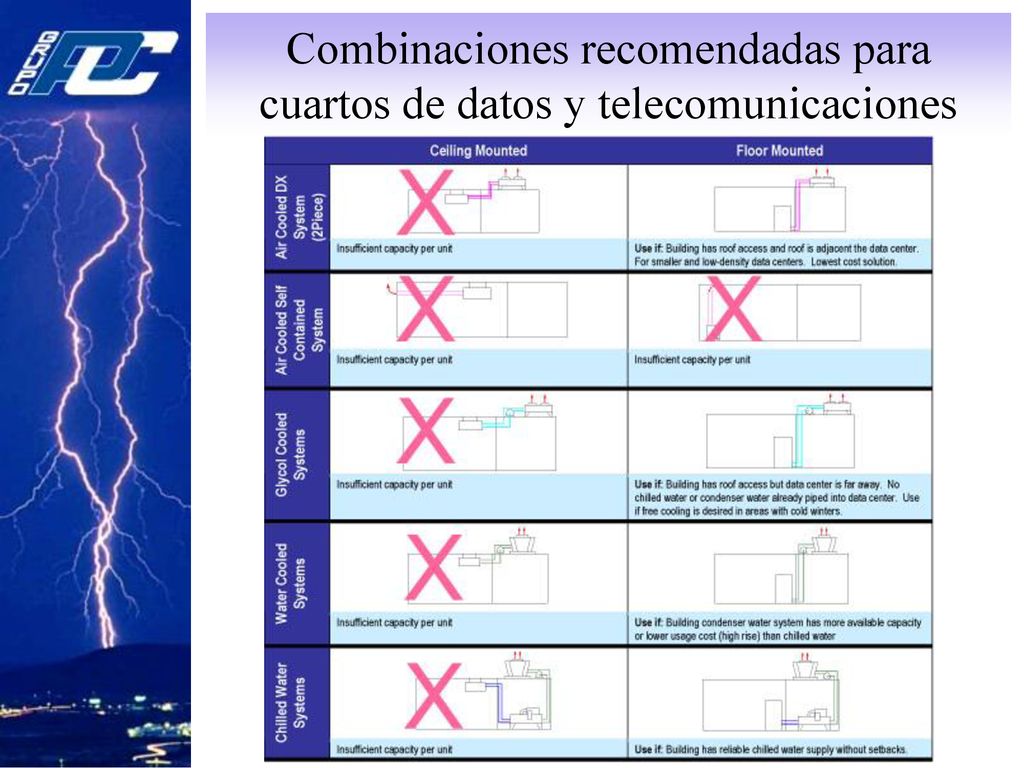

42 Combinaciones recomendadas para cuartos de datos y telecomunicaciones

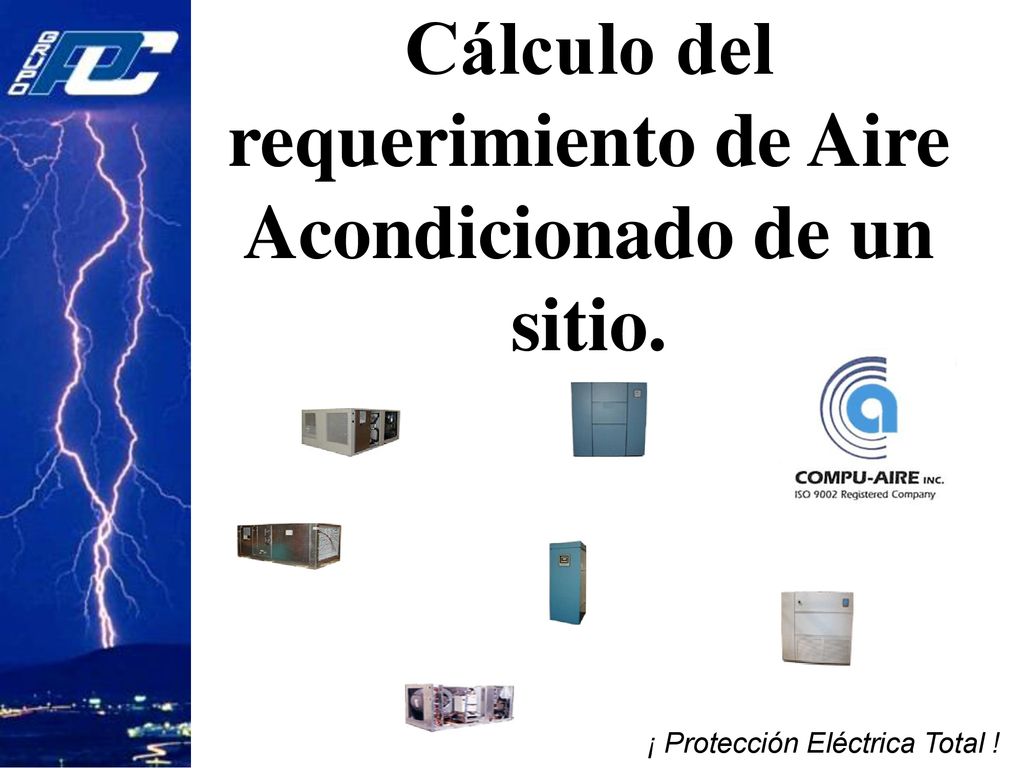

43 Cálculo del requerimiento de Aire Acondicionado de un sitio.
¡ Protección Eléctrica Total !

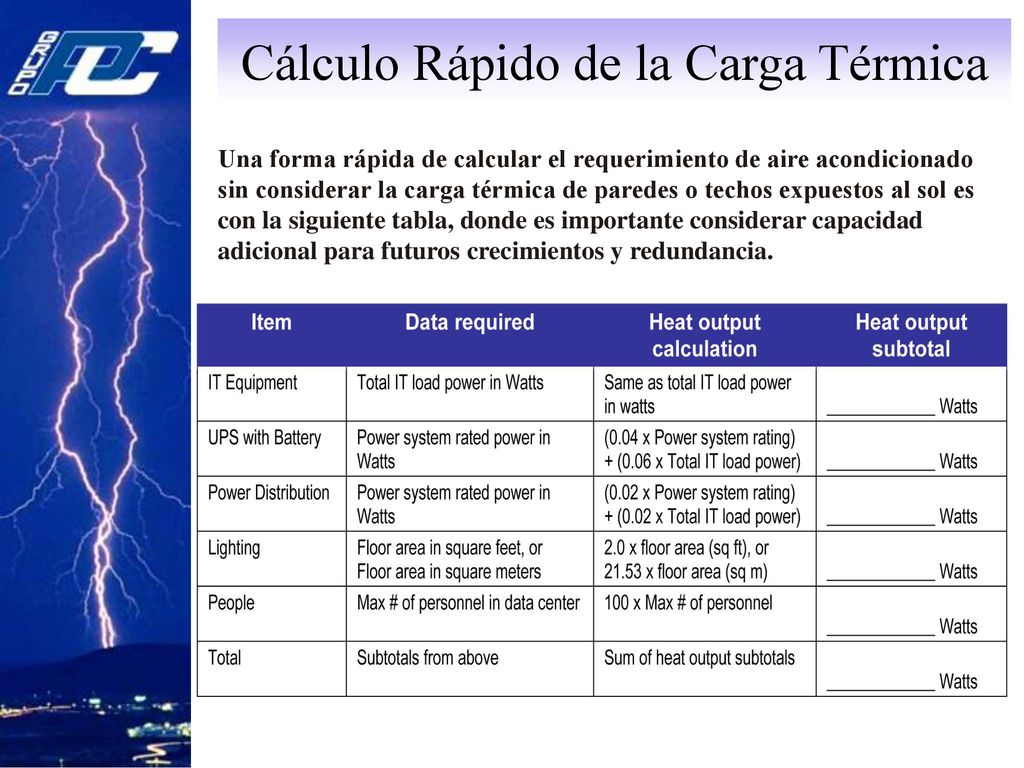

44 Cálculo Rápido de la Carga Térmica
Una forma rápida de calcular el requerimiento de aire acondicionado sin considerar la carga térmica de paredes o techos expuestos al sol es con la siguiente tabla, donde es importante considerar capacidad adicional para futuros crecimientos y redundancia.

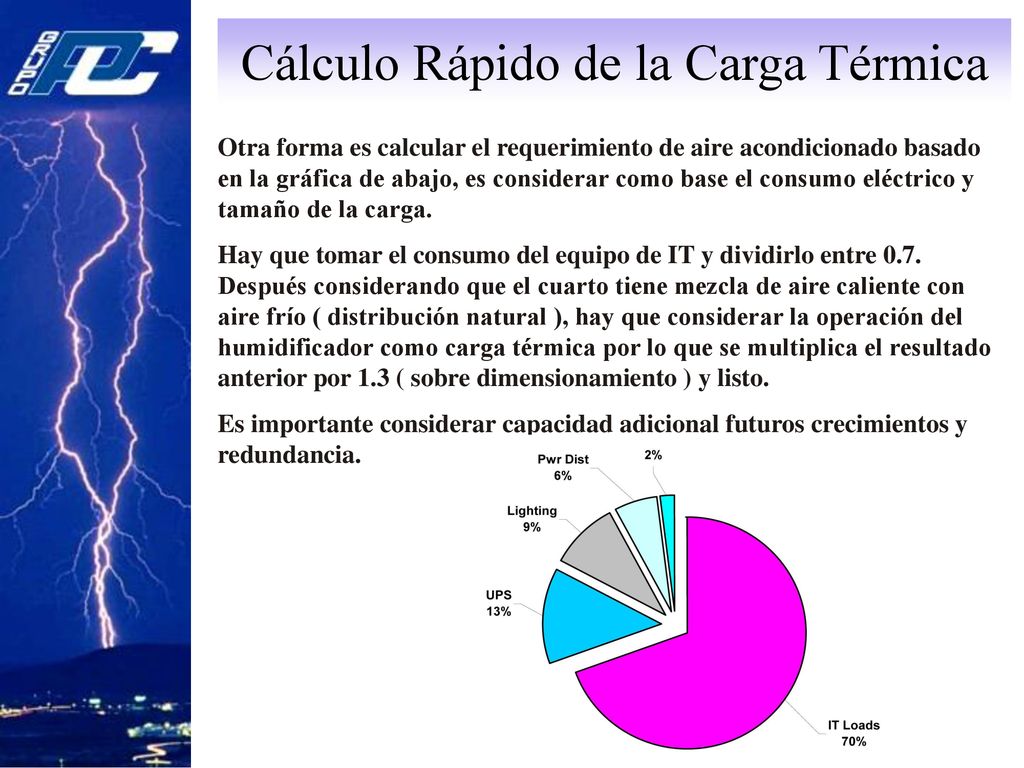

45 Cálculo Rápido de la Carga Térmica
Otra forma es calcular el requerimiento de aire acondicionado basado en la gráfica de abajo, es considerar como base el consumo eléctrico y tamaño de la carga. Hay que tomar el consumo del equipo de IT y dividirlo entre 0.7. Después considerando que el cuarto tiene mezcla de aire caliente con aire frío ( distribución natural ), hay que considerar la operación del humidificador como carga térmica por lo que se multiplica el resultado anterior por 1.3 ( sobre dimensionamiento ) y listo. Es importante considerar capacidad adicional futuros crecimientos y redundancia.

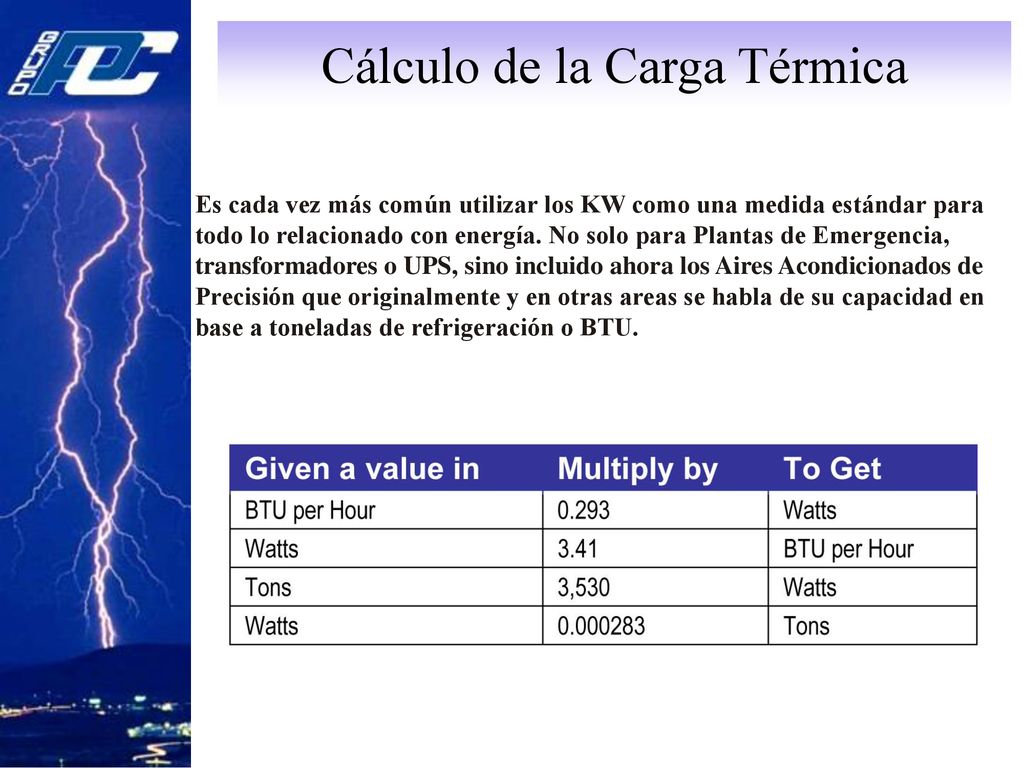

46 Cálculo de la Carga Térmica
Es cada vez más común utilizar los KW como una medida estándar para todo lo relacionado con energía. No solo para Plantas de Emergencia, transformadores o UPS, sino incluido ahora los Aires Acondicionados de Precisión que originalmente y en otras areas se habla de su capacidad en base a toneladas de refrigeración o BTU.

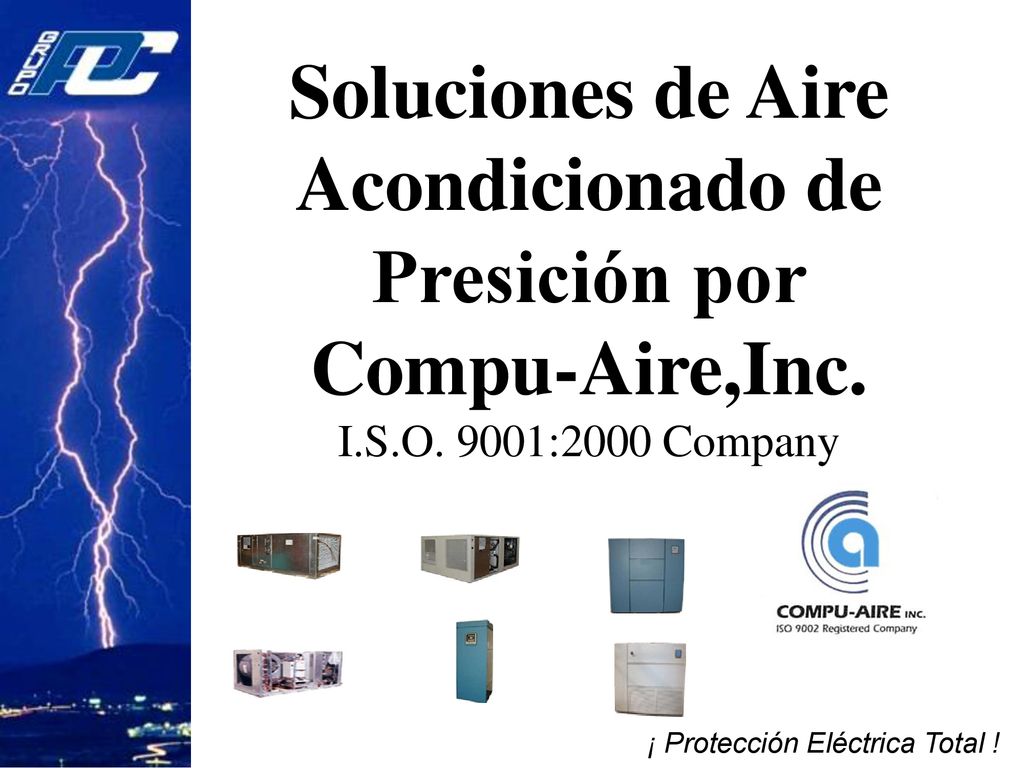

47 ¡ Protección Eléctrica Total !
Soluciones de Aire Acondicionado de Presición por Compu-Aire,Inc. I.S.O. 9001:2000 Company ¡ Protección Eléctrica Total !

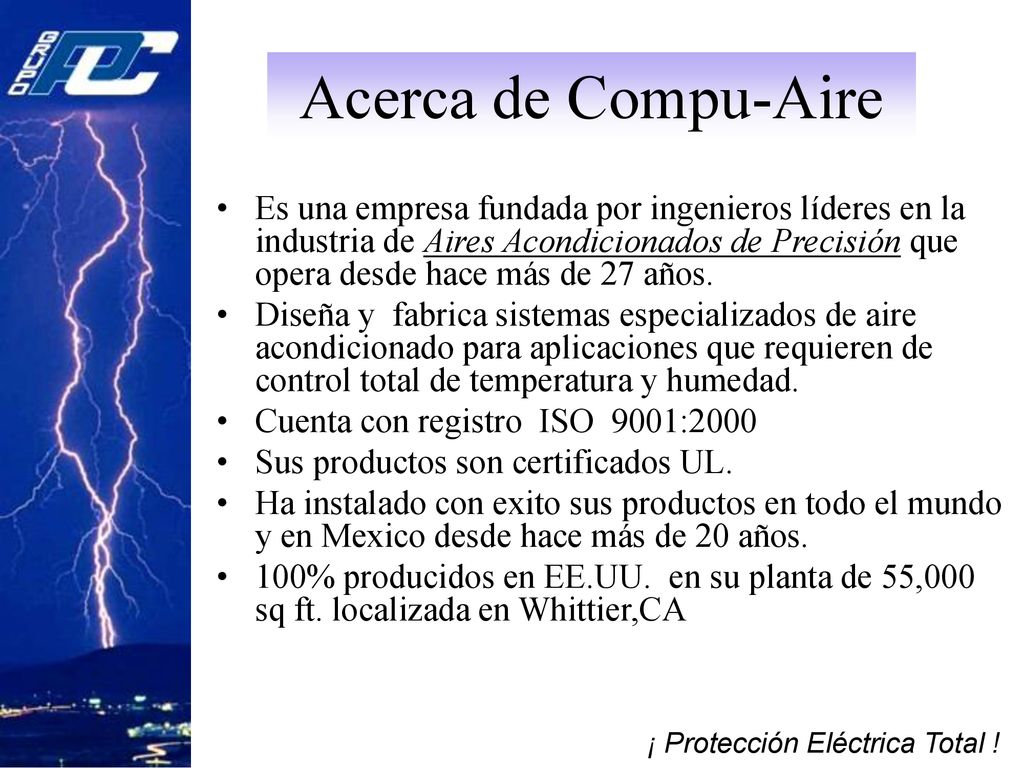

48 ¡ Protección Eléctrica Total !
Acerca de Compu-Aire Es una empresa fundada por ingenieros líderes en la industria de Aires Acondicionados de Precisión que opera desde hace más de 27 años. Diseña y fabrica sistemas especializados de aire acondicionado para aplicaciones que requieren de control total de temperatura y humedad. Cuenta con registro ISO 9001:2000 Sus productos son certificados UL. Ha instalado con exito sus productos en todo el mundo y en Mexico desde hace más de 20 años. 100% producidos en EE.UU. en su planta de 55,000 sq ft. localizada en Whittier,CA ¡ Protección Eléctrica Total !

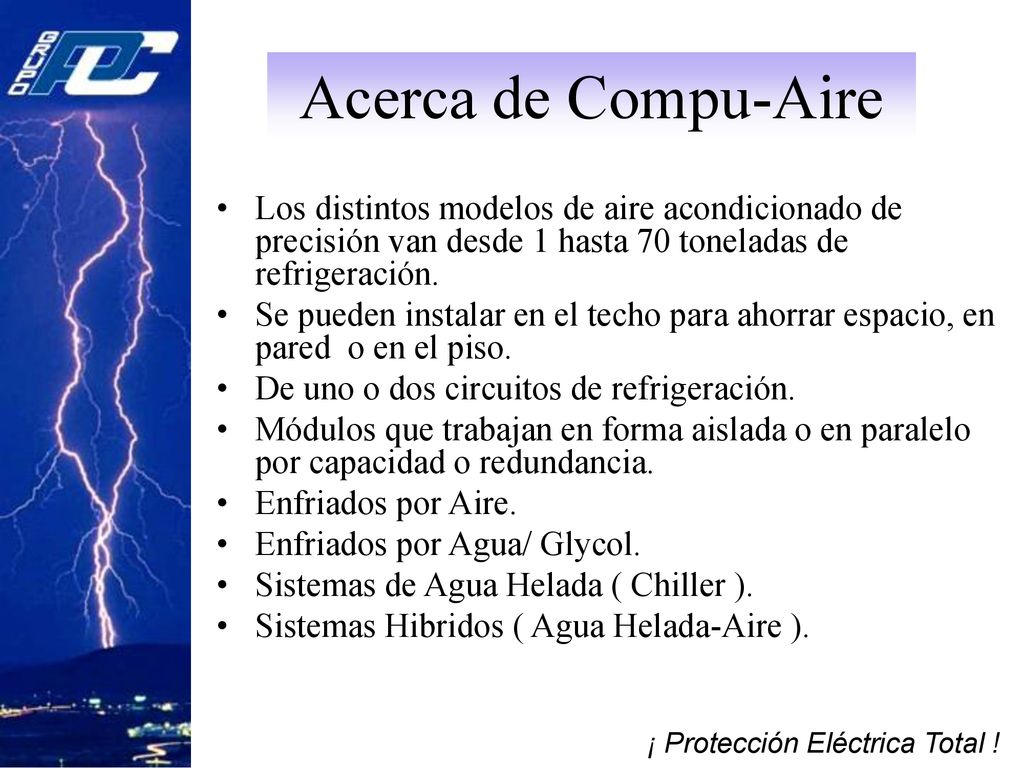

49 ¡ Protección Eléctrica Total !
Acerca de Compu-Aire Los distintos modelos de aire acondicionado de precisión van desde 1 hasta 70 toneladas de refrigeración. Se pueden instalar en el techo para ahorrar espacio, en pared o en el piso. De uno o dos circuitos de refrigeración. Módulos que trabajan en forma aislada o en paralelo por capacidad o redundancia. Enfriados por Aire. Enfriados por Agua/ Glycol. Sistemas de Agua Helada ( Chiller ). Sistemas Hibridos ( Agua Helada-Aire ). ¡ Protección Eléctrica Total !

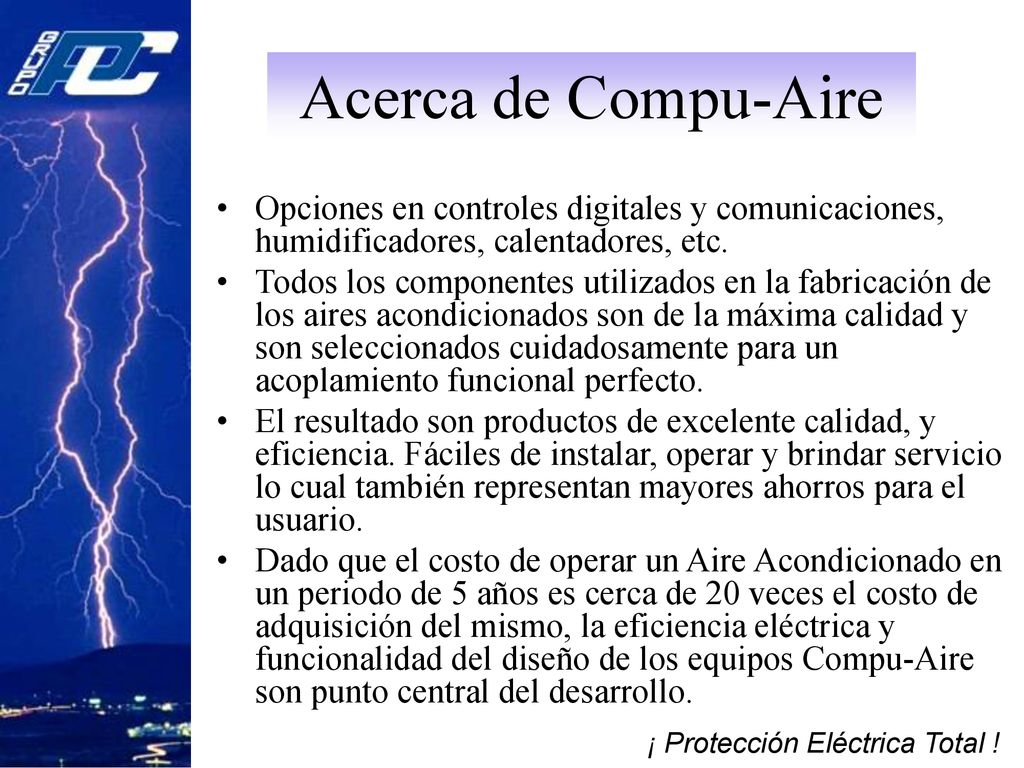

50 ¡ Protección Eléctrica Total !
Acerca de Compu-Aire Opciones en controles digitales y comunicaciones, humidificadores, calentadores, etc. Todos los componentes utilizados en la fabricación de los aires acondicionados son de la máxima calidad y son seleccionados cuidadosamente para un acoplamiento funcional perfecto. El resultado son productos de excelente calidad, y eficiencia. Fáciles de instalar, operar y brindar servicio lo cual también representan mayores ahorros para el usuario. Dado que el costo de operar un Aire Acondicionado en un periodo de 5 años es cerca de 20 veces el costo de adquisición del mismo, la eficiencia eléctrica y funcionalidad del diseño de los equipos Compu-Aire son punto central del desarrollo. ¡ Protección Eléctrica Total !

51 ¡ Protección Eléctrica Total !

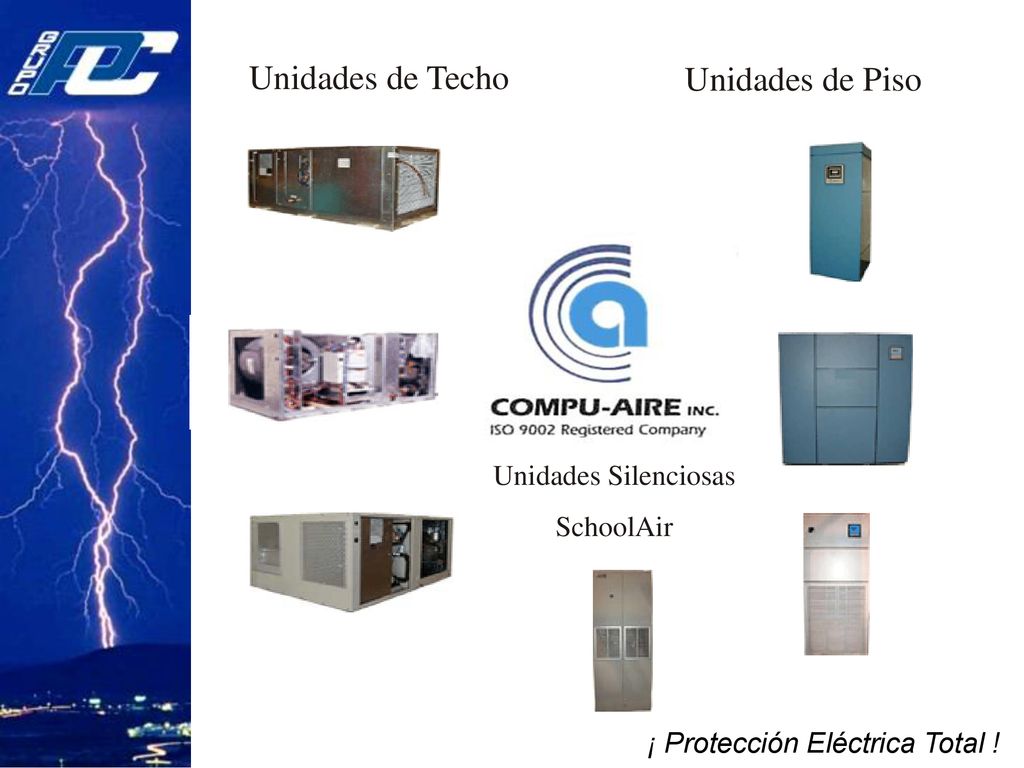

Unidades de Techo Unidades de Piso Unidades Silenciosas SchoolAir ¡ Protección Eléctrica Total !

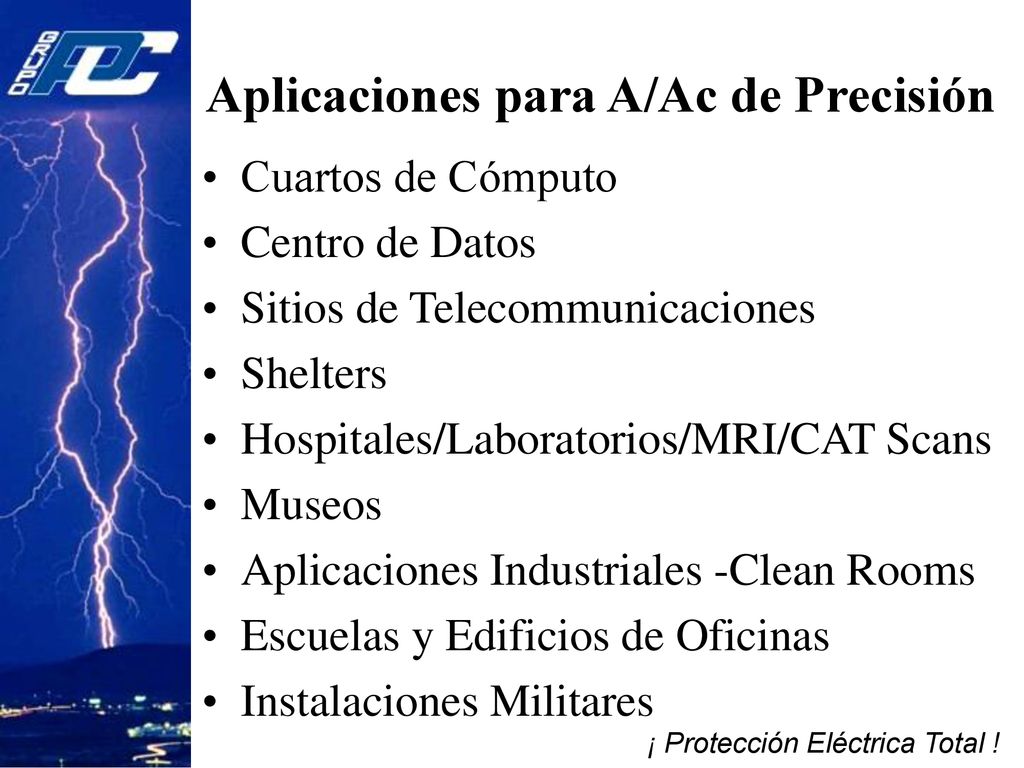

52 Aplicaciones para A/Ac de Precisión
Cuartos de Cómputo Centro de Datos Sitios de Telecommunicaciones Shelters Hospitales/Laboratorios/MRI/CAT Scans Museos Aplicaciones Industriales -Clean Rooms Escuelas y Edificios de Oficinas Instalaciones Militares ¡ Protección Eléctrica Total !

53 Unidades de Techo Interior/Exterior
¡ Protección Eléctrica Total !

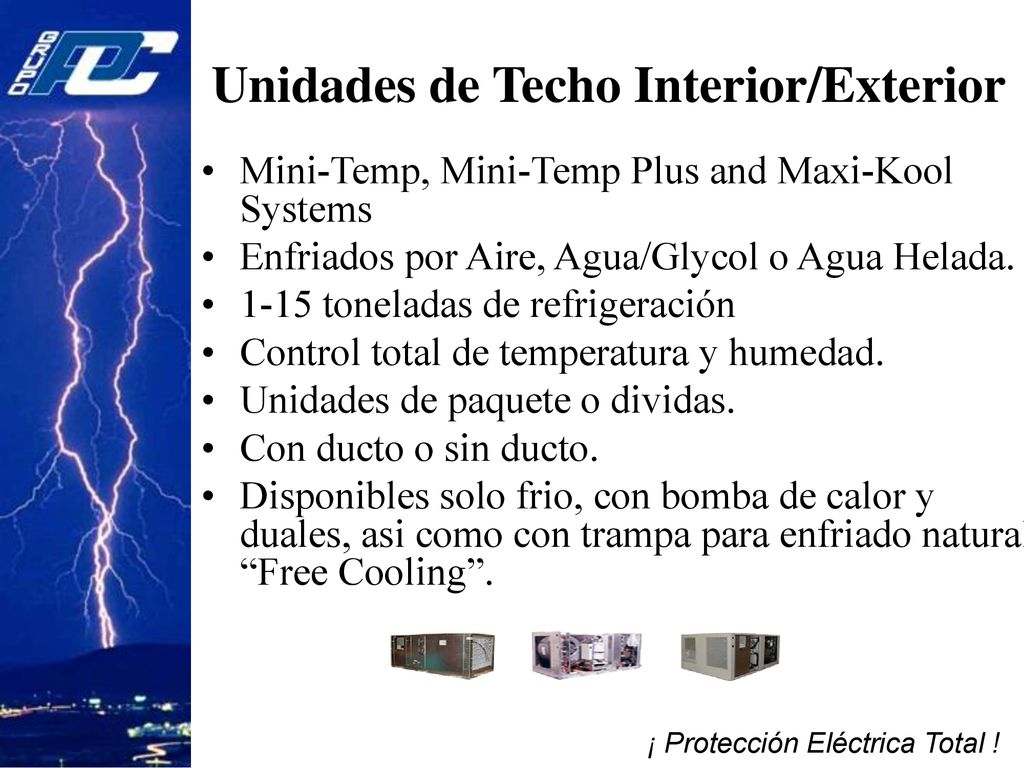

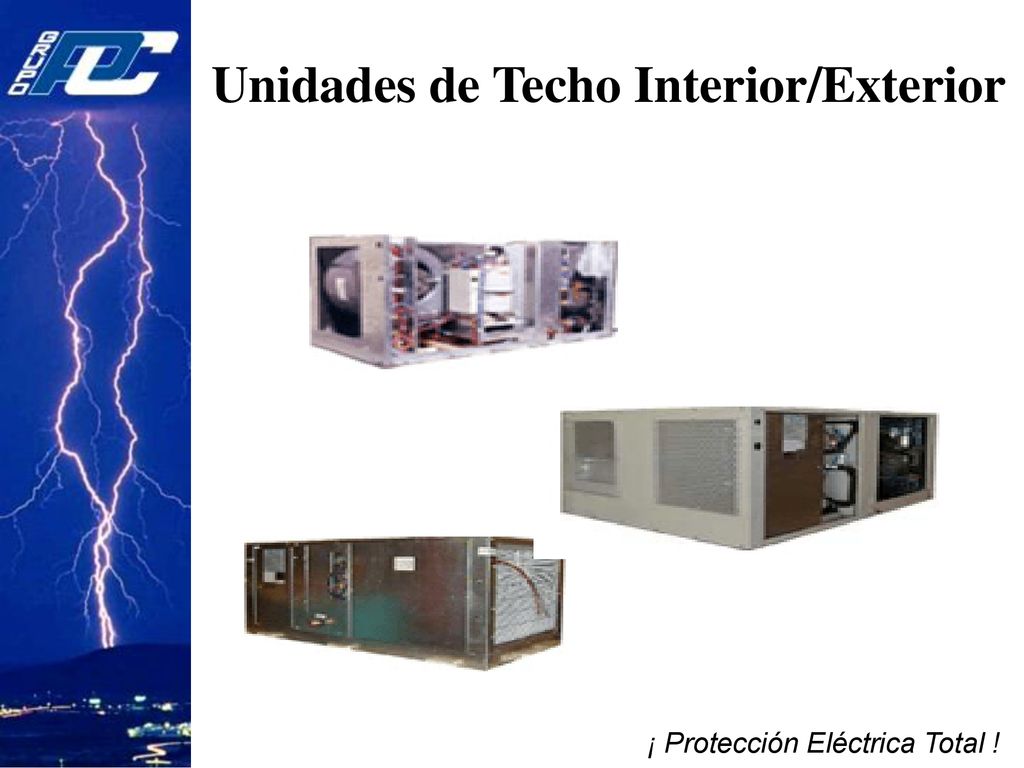

54 Unidades de Techo Interior/Exterior
Mini-Temp, Mini-Temp Plus and Maxi-Kool Systems Enfriados por Aire, Agua/Glycol o Agua Helada. 1-15 toneladas de refrigeración Control total de temperatura y humedad. Unidades de paquete o dividas. Con ducto o sin ducto. Disponibles solo frio, con bomba de calor y duales, asi como con trampa para enfriado natural “Free Cooling”. ¡ Protección Eléctrica Total !

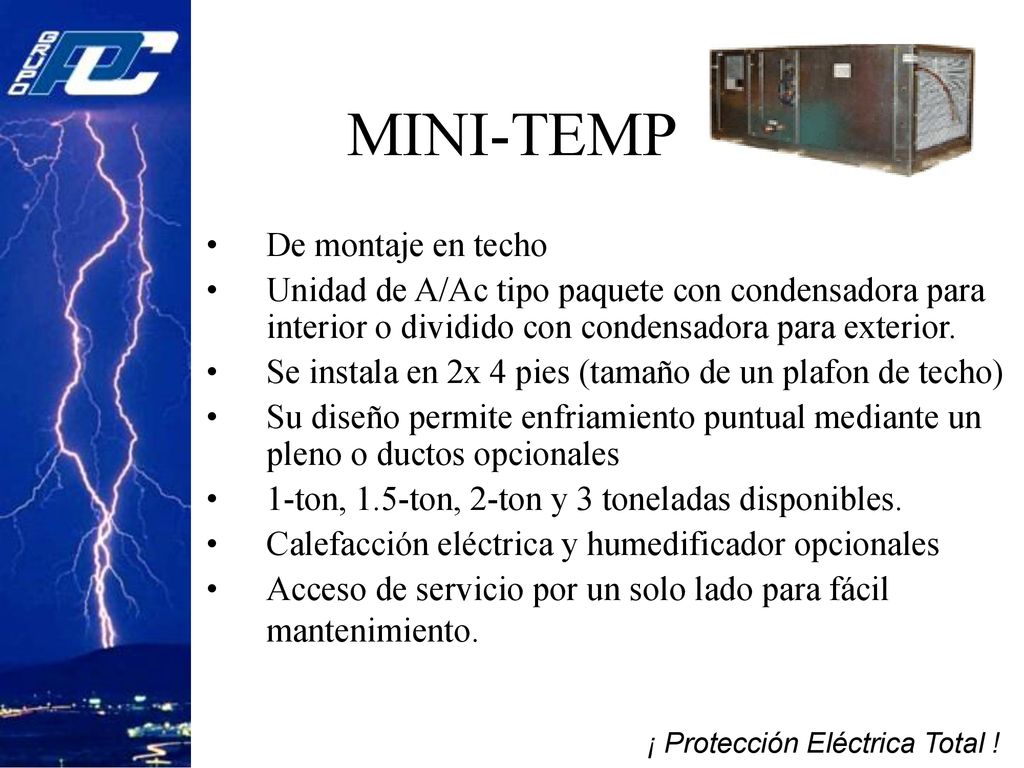

55 ¡ Protección Eléctrica Total !
MINI-TEMP De montaje en techo Unidad de A/Ac tipo paquete con condensadora para interior o dividido con condensadora para exterior. Se instala en 2x 4 pies (tamaño de un plafon de techo) Su diseño permite enfriamiento puntual mediante un pleno o ductos opcionales 1-ton, 1.5-ton, 2-ton y 3 toneladas disponibles. Calefacción eléctrica y humedificador opcionales Acceso de servicio por un solo lado para fácil mantenimiento. ¡ Protección Eléctrica Total !

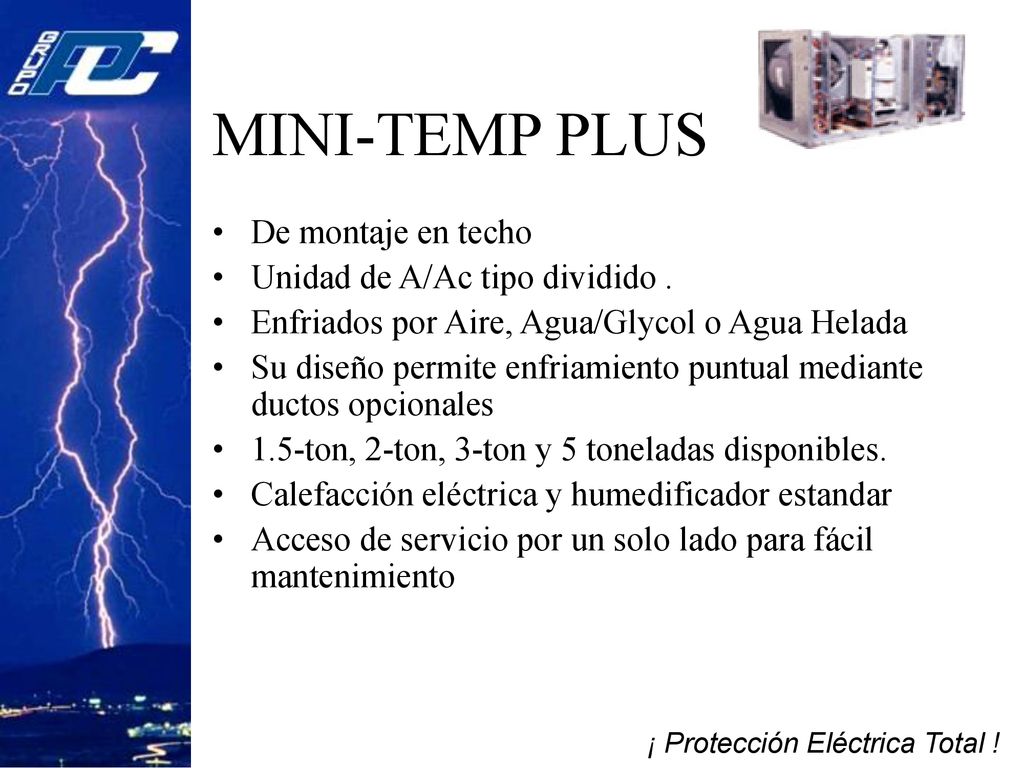

56 ¡ Protección Eléctrica Total !
MINI-TEMP PLUS De montaje en techo Unidad de A/Ac tipo dividido . Enfriados por Aire, Agua/Glycol o Agua Helada Su diseño permite enfriamiento puntual mediante ductos opcionales 1.5-ton, 2-ton, 3-ton y 5 toneladas disponibles. Calefacción eléctrica y humedificador estandar Acceso de servicio por un solo lado para fácil mantenimiento ¡ Protección Eléctrica Total !

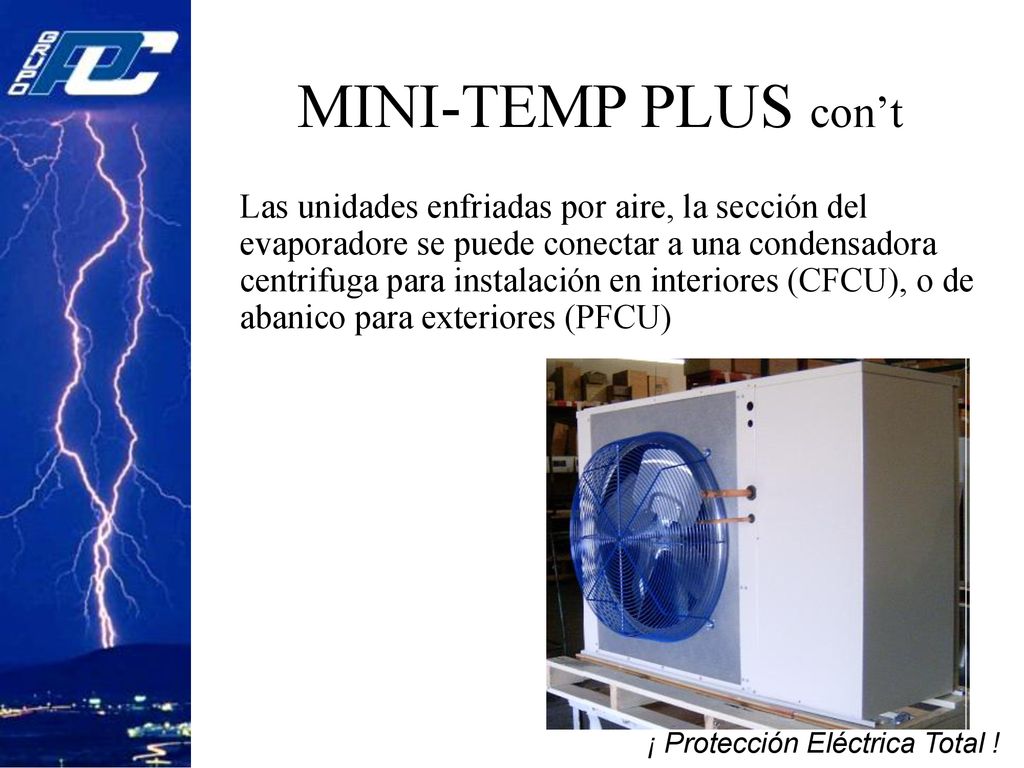

57 ¡ Protección Eléctrica Total !
MINI-TEMP PLUS con’t Las unidades enfriadas por aire, la sección del evaporadore se puede conectar a una condensadora centrifuga para instalación en interiores (CFCU), o de abanico para exteriores (PFCU) ¡ Protección Eléctrica Total !

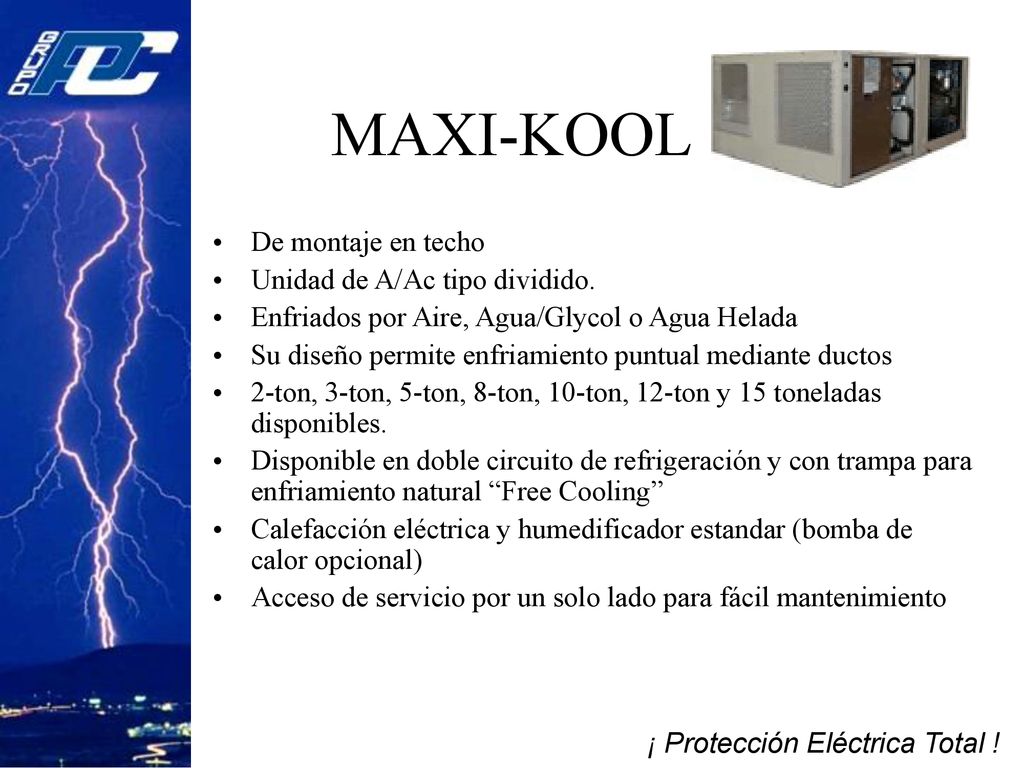

58 ¡ Protección Eléctrica Total !
MAXI-KOOL De montaje en techo Unidad de A/Ac tipo dividido. Enfriados por Aire, Agua/Glycol o Agua Helada Su diseño permite enfriamiento puntual mediante ductos 2-ton, 3-ton, 5-ton, 8-ton, 10-ton, 12-ton y 15 toneladas disponibles. Disponible en doble circuito de refrigeración y con trampa para enfriamiento natural “Free Cooling” Calefacción eléctrica y humedificador estandar (bomba de calor opcional) Acceso de servicio por un solo lado para fácil mantenimiento ¡ Protección Eléctrica Total !

59 ¡ Protección Eléctrica Total !
MAXI-KOOL CON’T Control Standard Microprocesador 2200 Las unidades pueden ser tipo paquete o divididas Las enfriadas por aire la sección del evaporador se puede conectar a una condensadora centrifuga para instalación en interiores (CFCU), o de abanico para exteriores (PFCU) ¡ Protección Eléctrica Total !

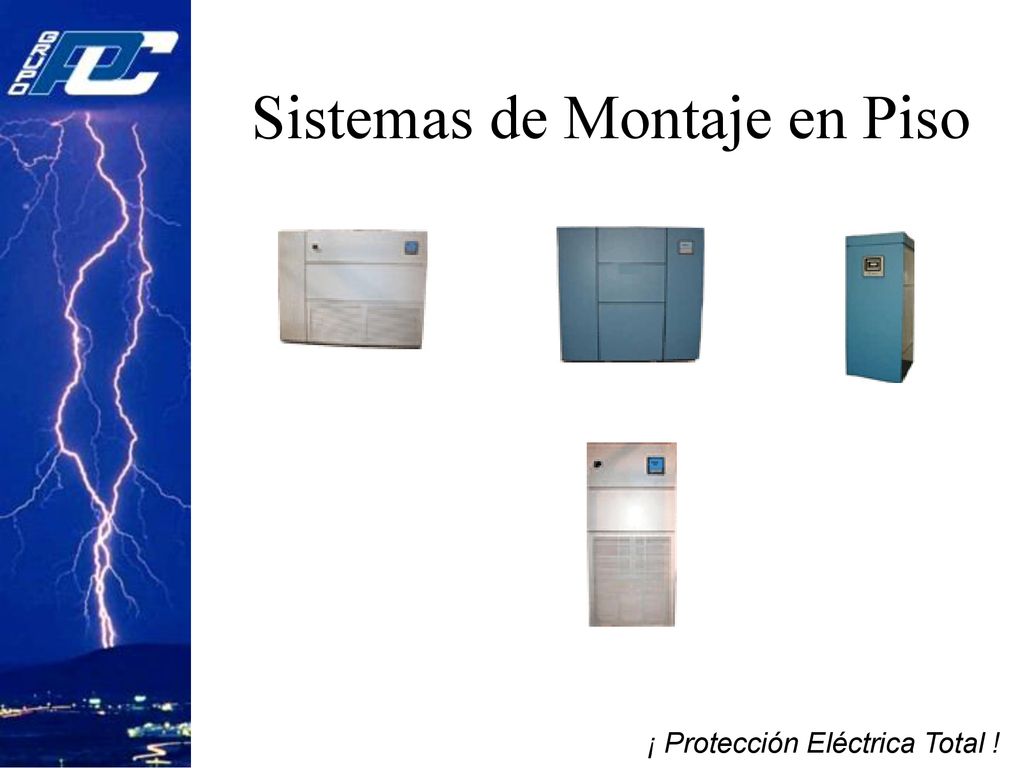

60 Sistemas de Montaje en Piso
¡ Protección Eléctrica Total !

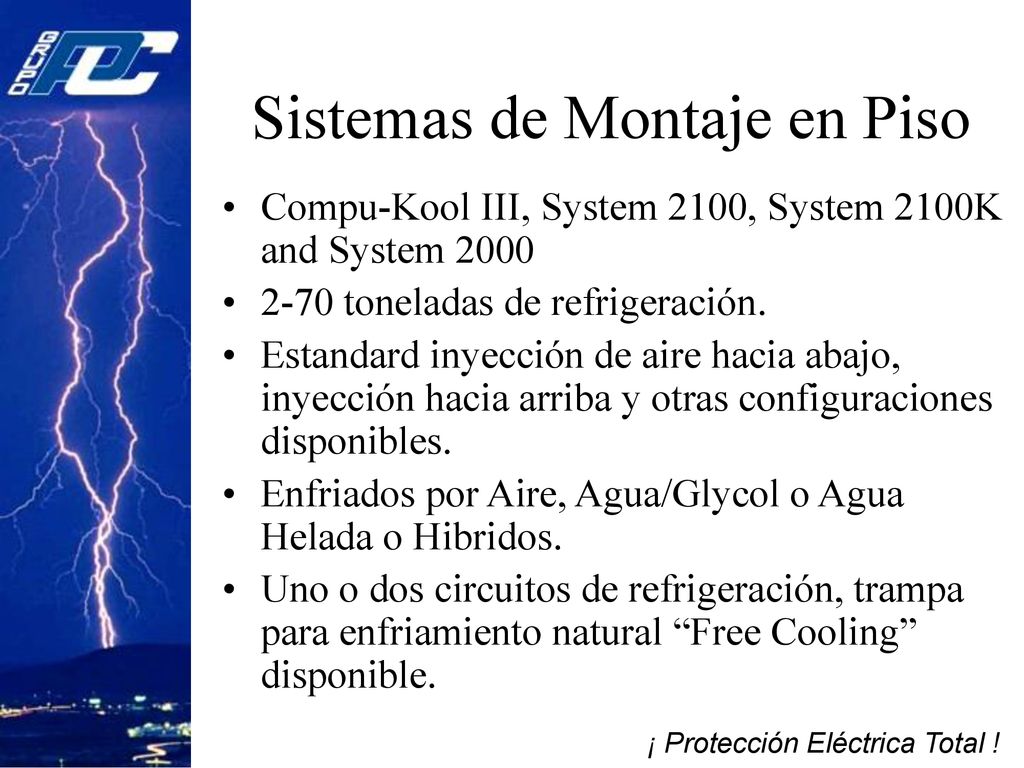

61 Sistemas de Montaje en Piso
Compu-Kool III, System 2100, System 2100K and System 2000 2-70 toneladas de refrigeración. Estandard inyección de aire hacia abajo, inyección hacia arriba y otras configuraciones disponibles. Enfriados por Aire, Agua/Glycol o Agua Helada o Hibridos. Uno o dos circuitos de refrigeración, trampa para enfriamiento natural “Free Cooling” disponible. ¡ Protección Eléctrica Total !

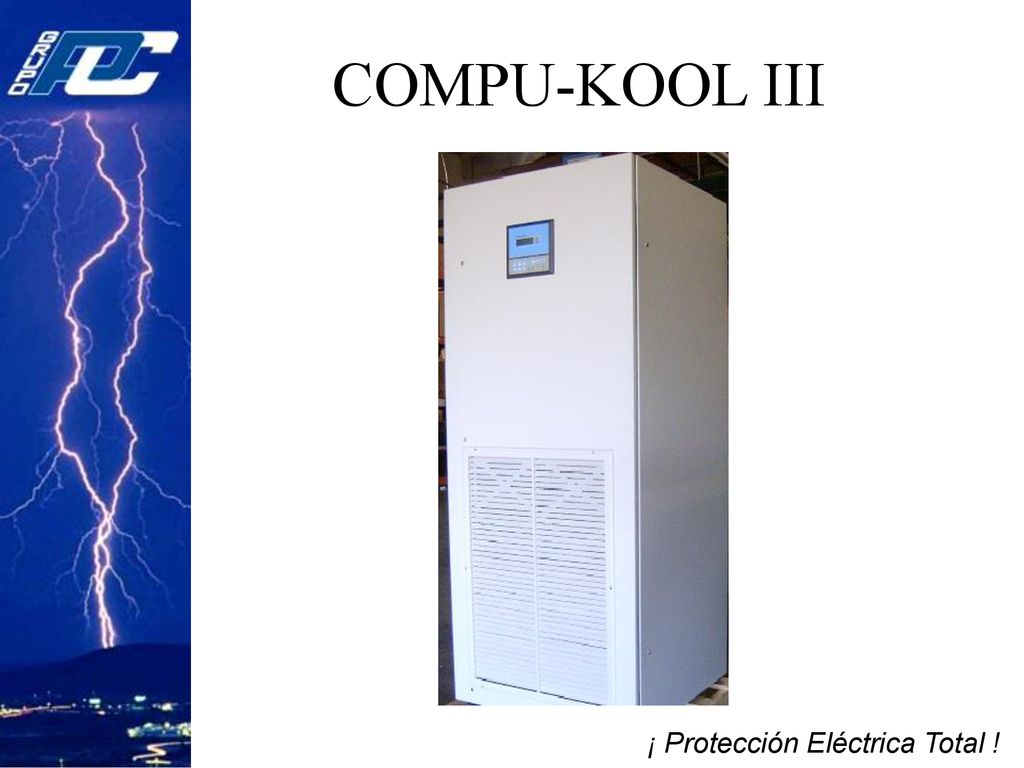

62 ¡ Protección Eléctrica Total !
COMPU-KOOL III ¡ Protección Eléctrica Total !

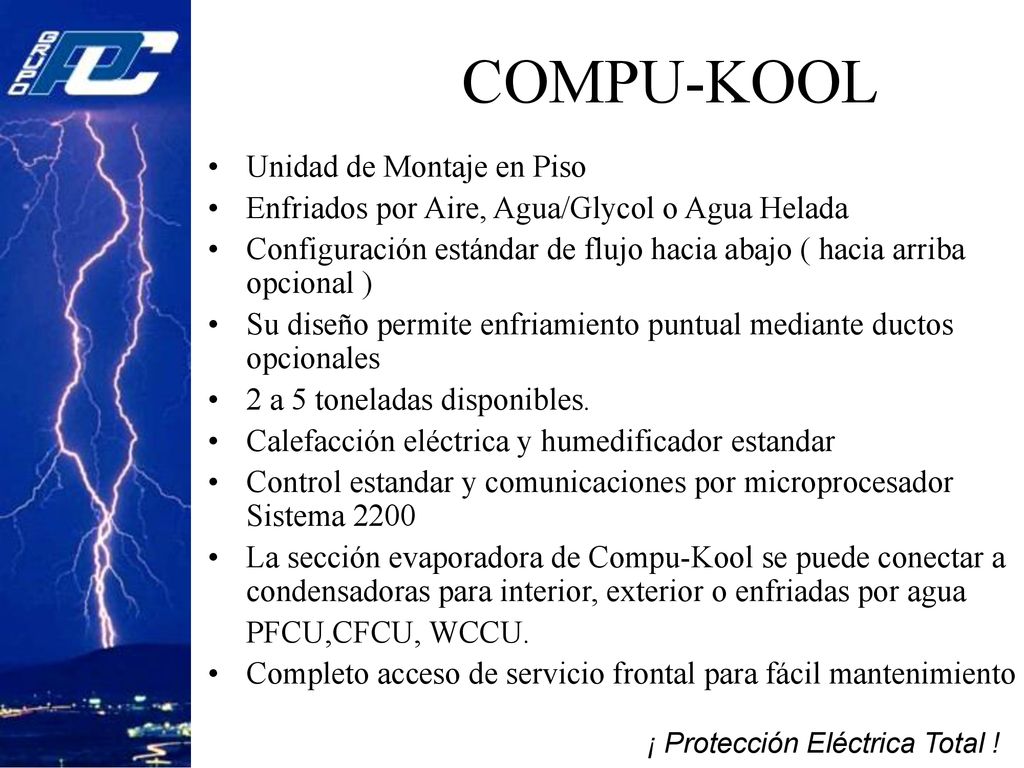

63 ¡ Protección Eléctrica Total !
COMPU-KOOL Unidad de Montaje en Piso Enfriados por Aire, Agua/Glycol o Agua Helada Configuración estándar de flujo hacia abajo ( hacia arriba opcional ) Su diseño permite enfriamiento puntual mediante ductos opcionales 2 a 5 toneladas disponibles. Calefacción eléctrica y humedificador estandar Control estandar y comunicaciones por microprocesador Sistema 2200 La sección evaporadora de Compu-Kool se puede conectar a condensadoras para interior, exterior o enfriadas por agua PFCU,CFCU, WCCU. Completo acceso de servicio frontal para fácil mantenimiento ¡ Protección Eléctrica Total !

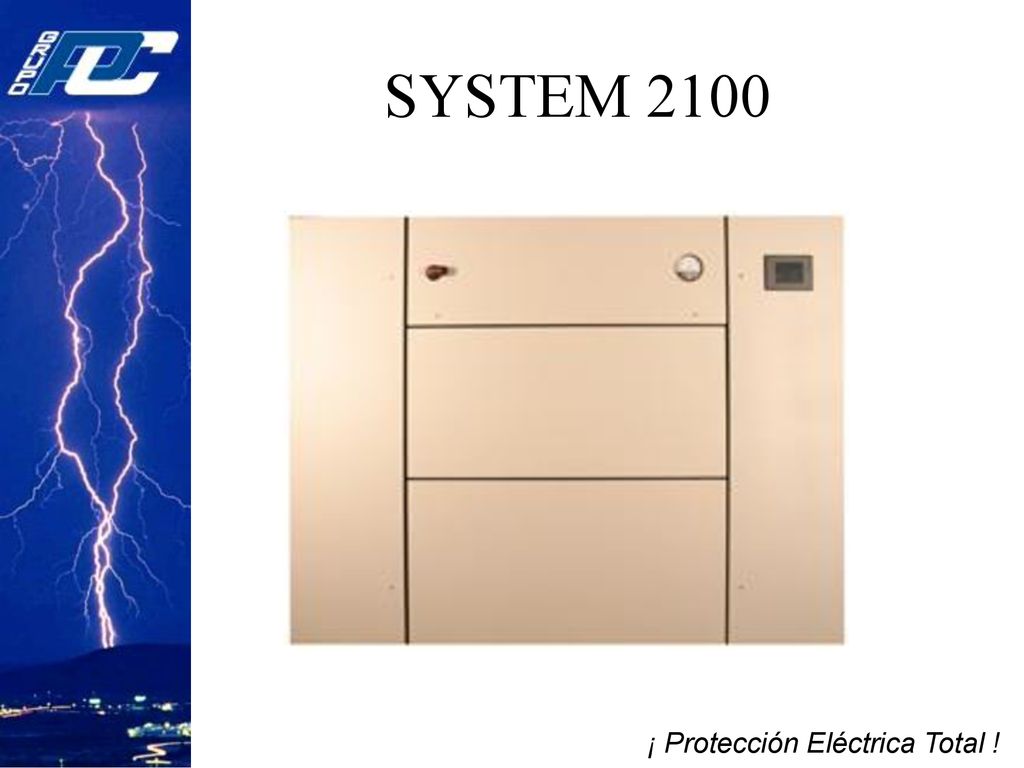

64 ¡ Protección Eléctrica Total !
SYSTEM 2100 ¡ Protección Eléctrica Total !

65 ¡ Protección Eléctrica Total !
System 2100 Serpentin del evaporador estandard tipo “A” Controlador y comuncaciones estandar por microprocesador sistema 2200 Construcción robusta de marco tubular soldado Doble compresor, Calefacción eléctrica por etapas, Humedificador de vapor con cilindro desechable, filtros 2” 30% son algunos de los estandares. Condensadora de Aire con abanicos de velocidad variable. Condensadora de agua y protección fenólica para ambientes corrosivos disponible. ¡ Protección Eléctrica Total !

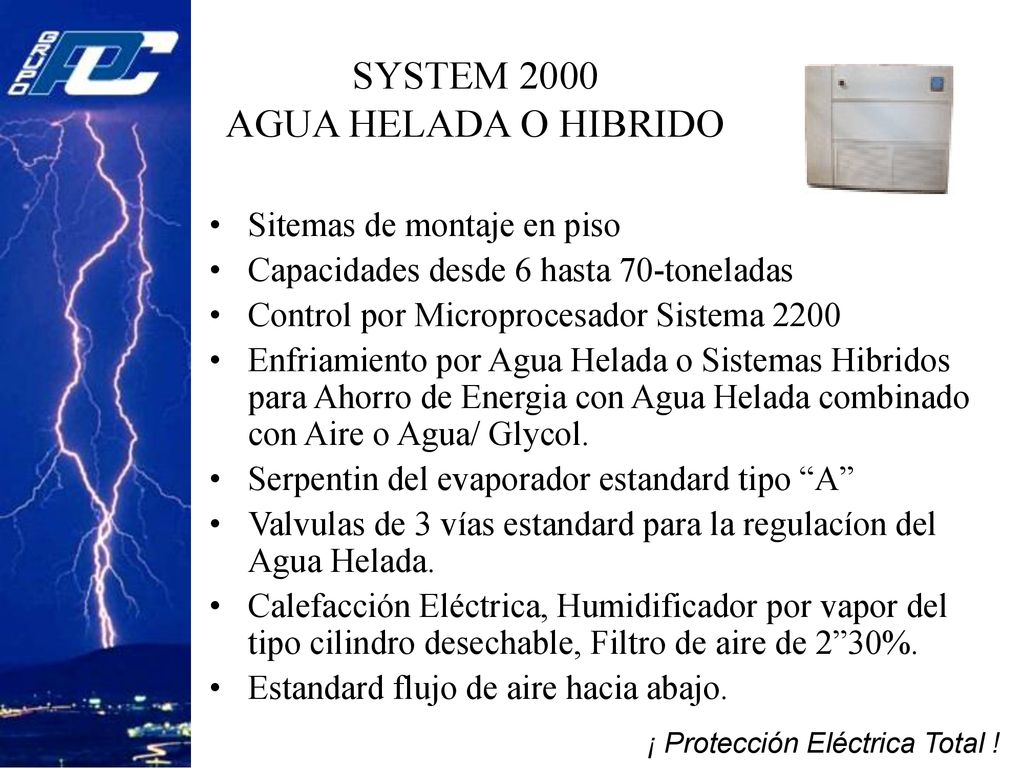

66 SYSTEM 2000 AGUA HELADA O HIBRIDO
Sitemas de montaje en piso Capacidades desde 6 hasta 70-toneladas Control por Microprocesador Sistema 2200 Enfriamiento por Agua Helada o Sistemas Hibridos para Ahorro de Energia con Agua Helada combinado con Aire o Agua/ Glycol. Serpentin del evaporador estandard tipo “A” Valvulas de 3 vías estandard para la regulacíon del Agua Helada. Calefacción Eléctrica, Humidificador por vapor del tipo cilindro desechable, Filtro de aire de 2”30%. Estandard flujo de aire hacia abajo. ¡ Protección Eléctrica Total !

67 ¡ Protección Eléctrica Total !
System 2100-Kompact Sitemas de montaje en piso y enfriamiento directo enfriado por Aire o Agua/Glycol. Disponible desde 6 a 10-toneladas de capacidad. Estandard flujo de aire hacia arriba (Flujo hacia abajo opcional) Serpentin del evaporador estandard tipo “V” Control por Microprocesador Sistema 2200 Doble Circuito con compresor Scroll, Calefacción Eléctrica, Humidificador por vapor del tipo cilindro desechable, Filtro de aire de 2”30%. Sistemas compactos especial para aplicaciones donde el espacio o maniobras son importantes. ¡ Protección Eléctrica Total !

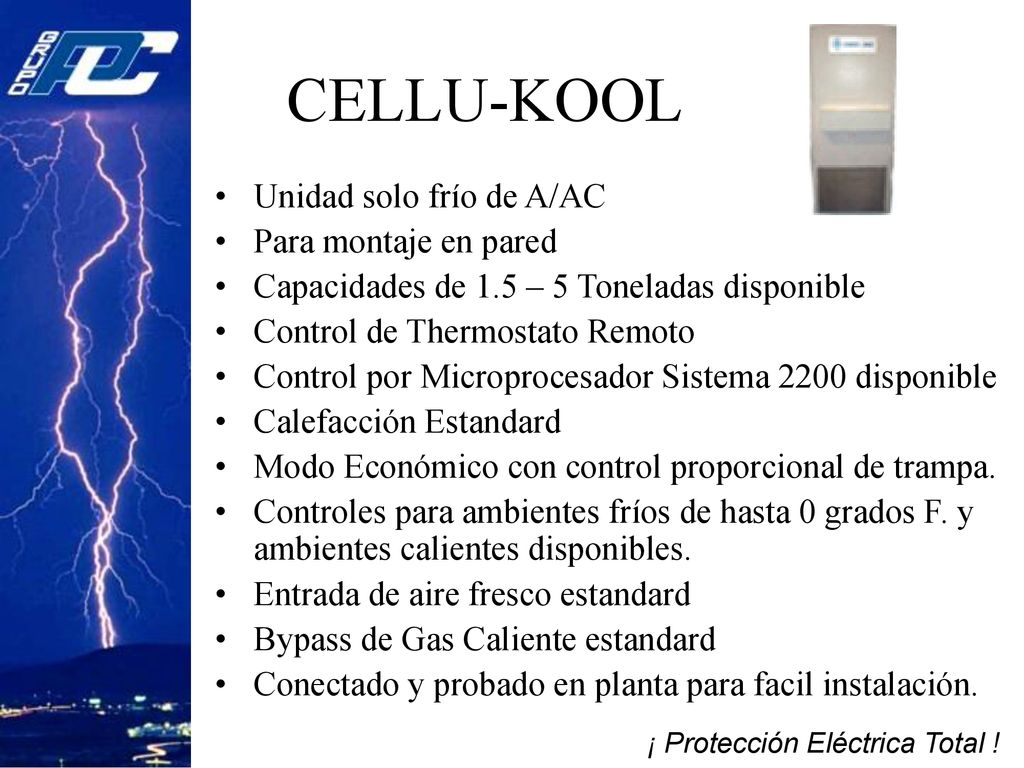

68 ¡ Protección Eléctrica Total !
CELLU-KOOL Unidad solo frío de A/AC Para montaje en pared Capacidades de 1.5 – 5 Toneladas disponible Control de Thermostato Remoto Control por Microprocesador Sistema 2200 disponible Calefacción Estandard Modo Económico con control proporcional de trampa. Controles para ambientes fríos de hasta 0 grados F. y ambientes calientes disponibles. Entrada de aire fresco estandard Bypass de Gas Caliente estandard Conectado y probado en planta para facil instalación. ¡ Protección Eléctrica Total !

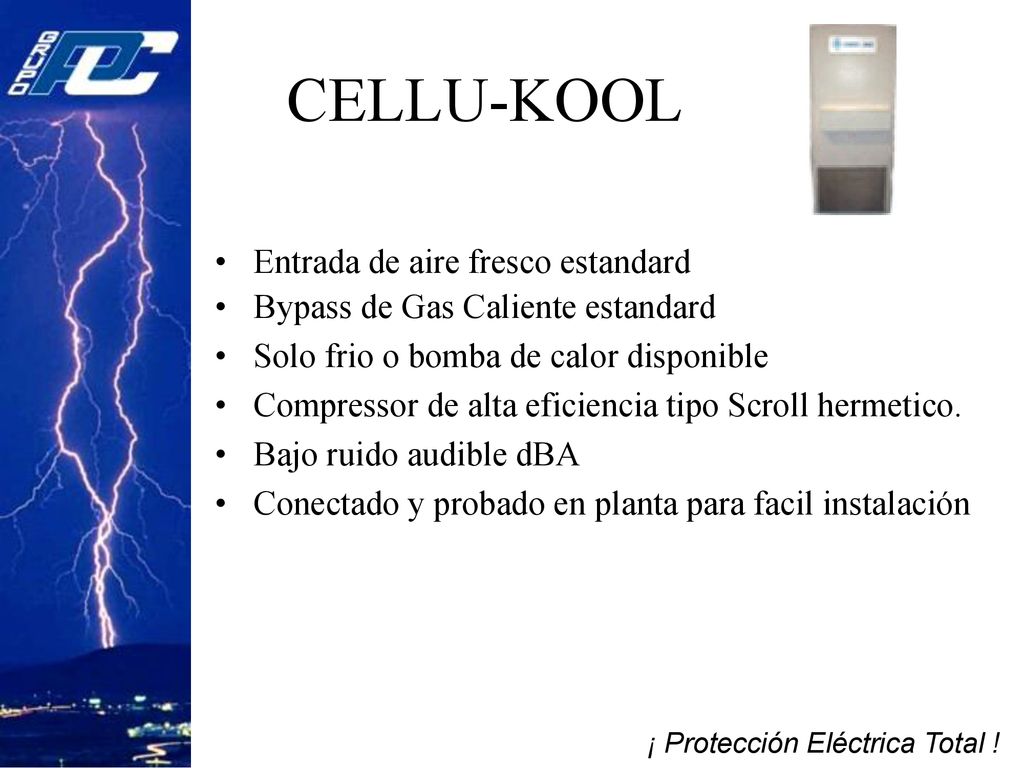

69 ¡ Protección Eléctrica Total !
CELLU-KOOL Entrada de aire fresco estandard Bypass de Gas Caliente estandard Solo frio o bomba de calor disponible Compressor de alta eficiencia tipo Scroll hermetico. Bajo ruido audible dBA Conectado y probado en planta para facil instalación ¡ Protección Eléctrica Total !

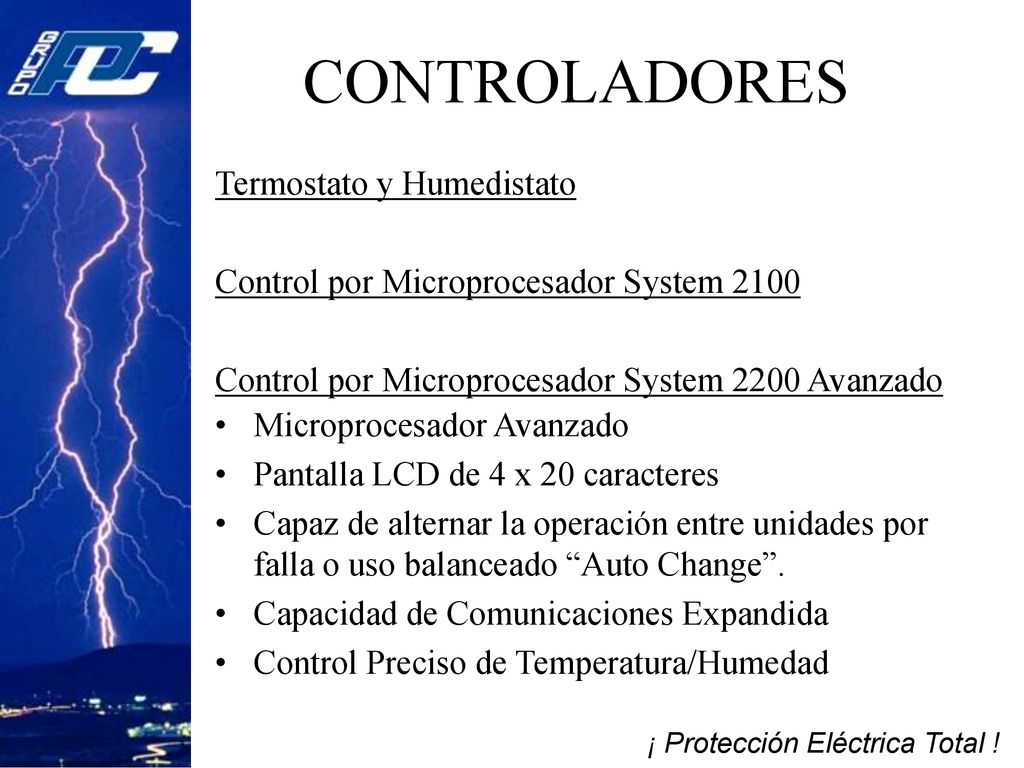

70 ¡ Protección Eléctrica Total !
CONTROLADORES Termostato y Humedistato Control por Microprocesador System 2100 Control por Microprocesador System 2200 Avanzado Microprocesador Avanzado Pantalla LCD de 4 x 20 caracteres Capaz de alternar la operación entre unidades por falla o uso balanceado “Auto Change”. Capacidad de Comunicaciones Expandida Control Preciso de Temperatura/Humedad ¡ Protección Eléctrica Total !

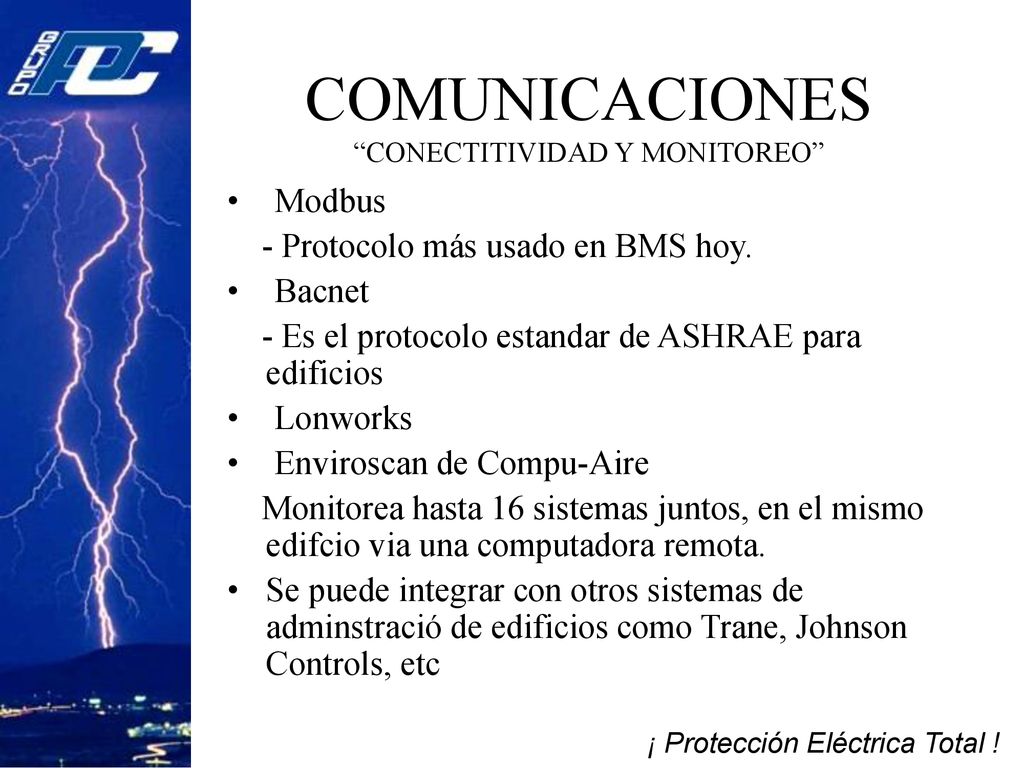

71 COMUNICACIONES “CONECTITIVIDAD Y MONITOREO”
Modbus - Protocolo más usado en BMS hoy. Bacnet - Es el protocolo estandar de ASHRAE para edificios Lonworks Enviroscan de Compu-Aire Monitorea hasta 16 sistemas juntos, en el mismo edifcio via una computadora remota. Se puede integrar con otros sistemas de adminstració de edificios como Trane, Johnson Controls, etc ¡ Protección Eléctrica Total !

72 ¡ Protección Eléctrica Total !
¡GRACIAS! ¡ Protección Eléctrica Total !

73 ¡ Protección Eléctrica Total !
¡GRACIAS! ¡ Protección Eléctrica Total !

74 GRUPO PRECISION CONTROL
¡ Protección Eléctrica Total ! ¡ Protección Eléctrica Total !
