1 SOLUCION DESPACHO IP 27 November 2018

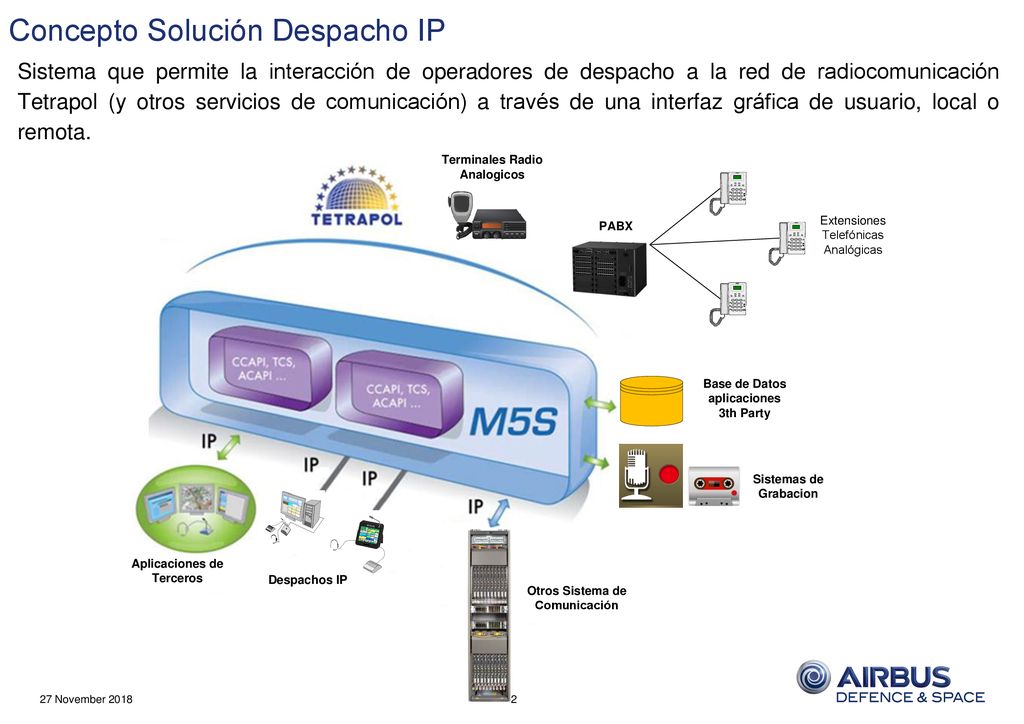

2 Concepto Solución Despacho IP
Sistema que permite la interacción de operadores de despacho a la red de radiocomunicación Tetrapol (y otros servicios de comunicación) a través de una interfaz gráfica de usuario, local o remota. 27 November 2018

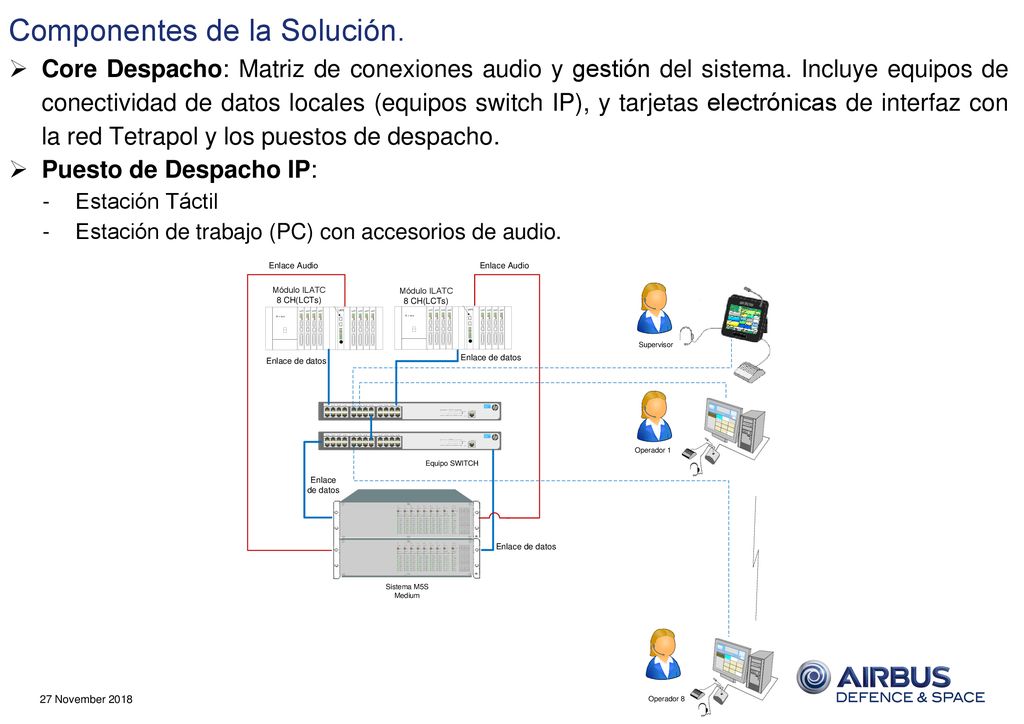

3 Componentes de la Solución.
Core Despacho: Matriz de conexiones audio y gestión del sistema. Incluye equipos de conectividad de datos locales (equipos switch IP), y tarjetas electrónicas de interfaz con la red Tetrapol y los puestos de despacho. Puesto de Despacho IP: Estación Táctil Estación de trabajo (PC) con accesorios de audio. CORE Despacho 27 November 2018

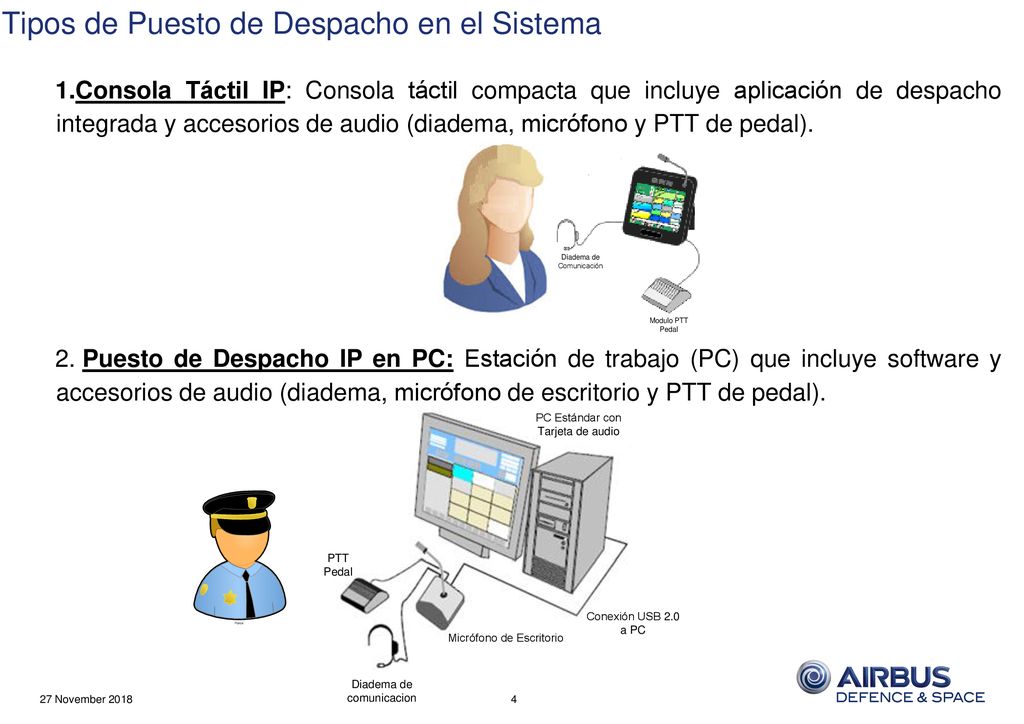

4 Tipos de Puesto de Despacho en el Sistema
Consola Táctil IP: Consola táctil compacta que incluye aplicación de despacho integrada y accesorios de audio (diadema, micrófono y PTT de pedal). Puesto de Despacho IP en PC: Estación de trabajo (PC) que incluye software y accesorios de audio (diadema, micrófono de escritorio y PTT de pedal). 27 November 2018

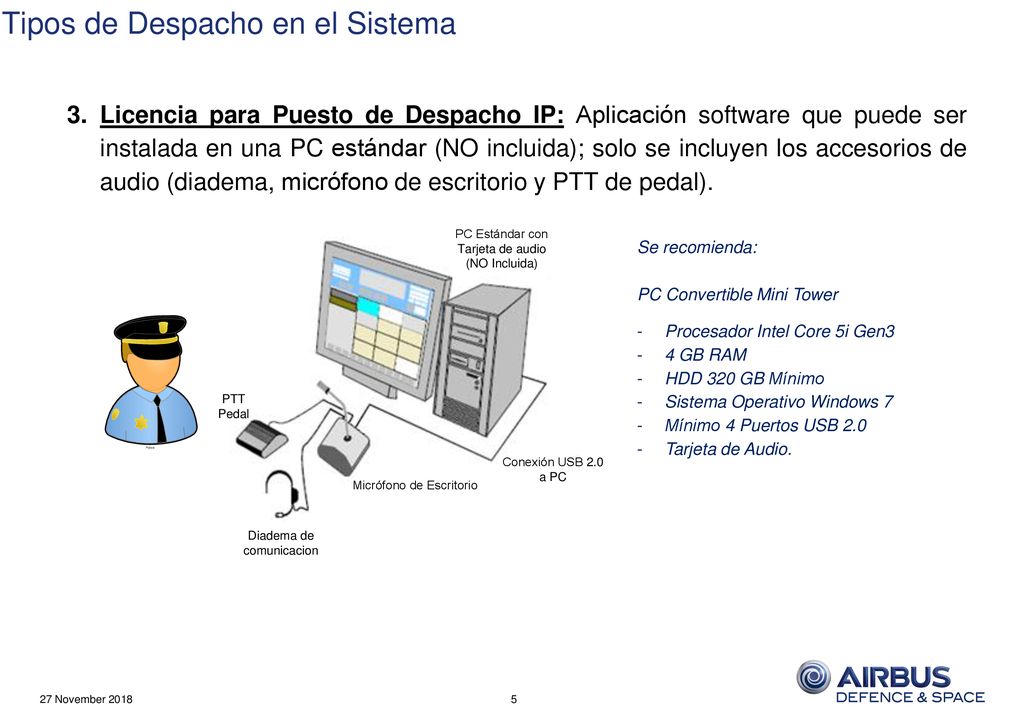

5 Tipos de Despacho en el Sistema
Licencia para Puesto de Despacho IP: Aplicación software que puede ser instalada en una PC estándar (NO incluida); solo se incluyen los accesorios de audio (diadema, micrófono de escritorio y PTT de pedal). Se recomienda: PC Convertible Mini Tower Procesador Intel Core 5i Gen3 4 GB RAM HDD 320 GB Mínimo Sistema Operativo Windows 7 Mínimo 4 Puertos USB 2.0 Tarjeta de Audio. 27 November 2018

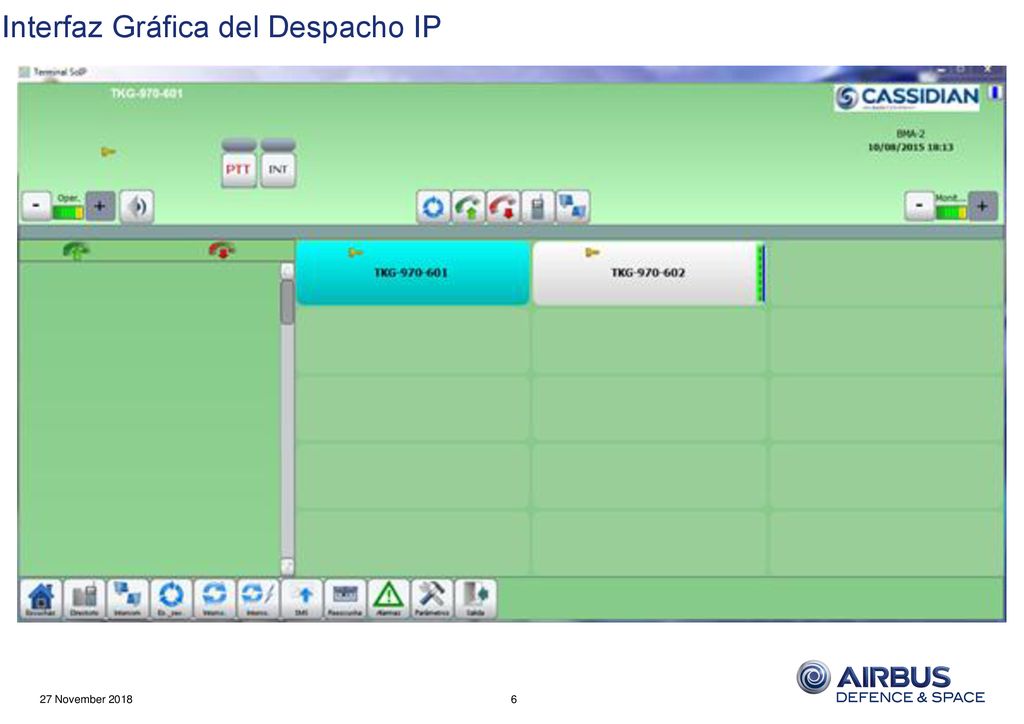

6 Interfaz Gráfica del Despacho IP
27 November 2018

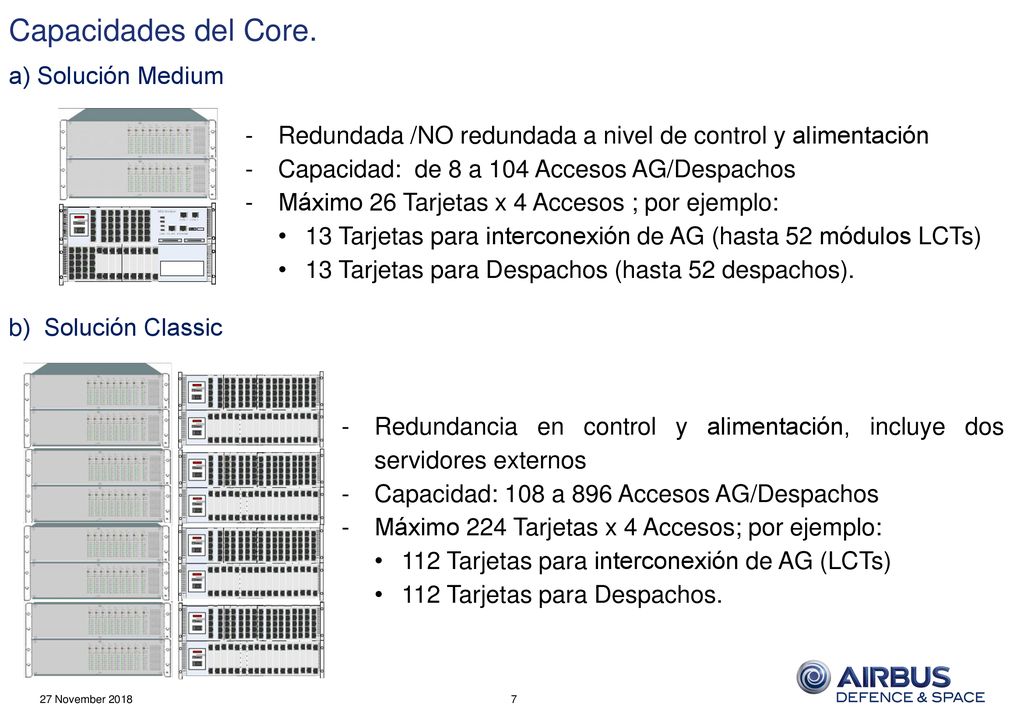

7 Capacidades del Core. a) Solución Medium
b) Solución Classic Redundada /NO redundada a nivel de control y alimentación Capacidad: de 8 a 104 Accesos AG/Despachos Máximo 26 Tarjetas x 4 Accesos ; por ejemplo: 13 Tarjetas para interconexión de AG (hasta 52 módulos LCTs) 13 Tarjetas para Despachos (hasta 52 despachos). Redundancia en control y alimentación, incluye dos servidores externos Capacidad: 108 a 896 Accesos AG/Despachos Máximo 224 Tarjetas x 4 Accesos; por ejemplo: 112 Tarjetas para interconexión de AG (LCTs) 112 Tarjetas para Despachos. 27 November 2018

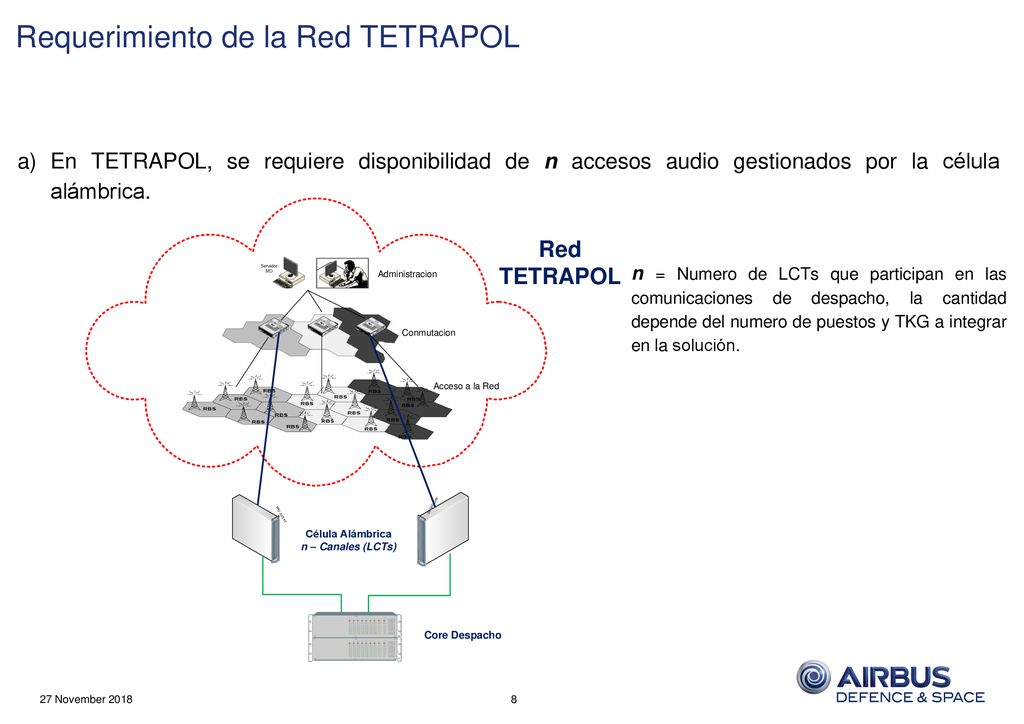

8 Requerimiento de la Red TETRAPOL
En TETRAPOL, se requiere disponibilidad de n accesos audio gestionados por la célula alámbrica. n = Numero de LCTs que participan en las comunicaciones de despacho, la cantidad depende del numero de puestos y TKG a integrar en la solución. 27 November 2018

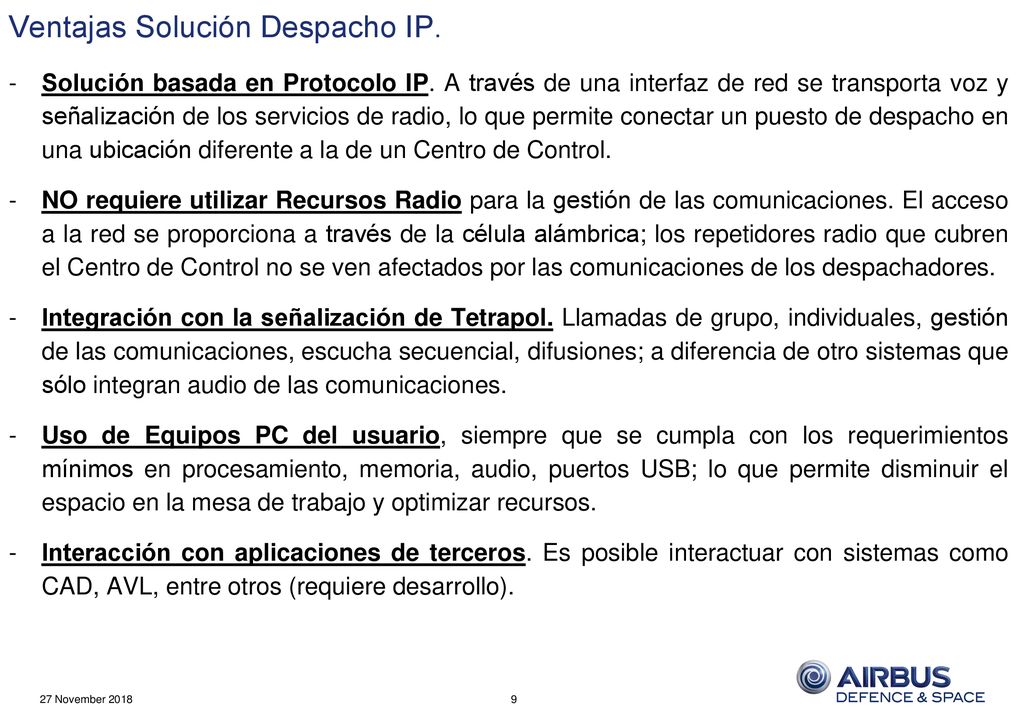

9 Ventajas Solución Despacho IP.
Solución basada en Protocolo IP. A través de una interfaz de red se transporta voz y señalización de los servicios de radio, lo que permite conectar un puesto de despacho en una ubicación diferente a la de un Centro de Control. NO requiere utilizar Recursos Radio para la gestión de las comunicaciones. El acceso a la red se proporciona a través de la célula alámbrica; los repetidores radio que cubren el Centro de Control no se ven afectados por las comunicaciones de los despachadores. Integración con la señalización de Tetrapol. Llamadas de grupo, individuales, gestión de las comunicaciones, escucha secuencial, difusiones; a diferencia de otro sistemas que sólo integran audio de las comunicaciones. Uso de Equipos PC del usuario, siempre que se cumpla con los requerimientos mínimos en procesamiento, memoria, audio, puertos USB; lo que permite disminuir el espacio en la mesa de trabajo y optimizar recursos. Interacción con aplicaciones de terceros. Es posible interactuar con sistemas como CAD, AVL, entre otros (requiere desarrollo). 27 November 2018

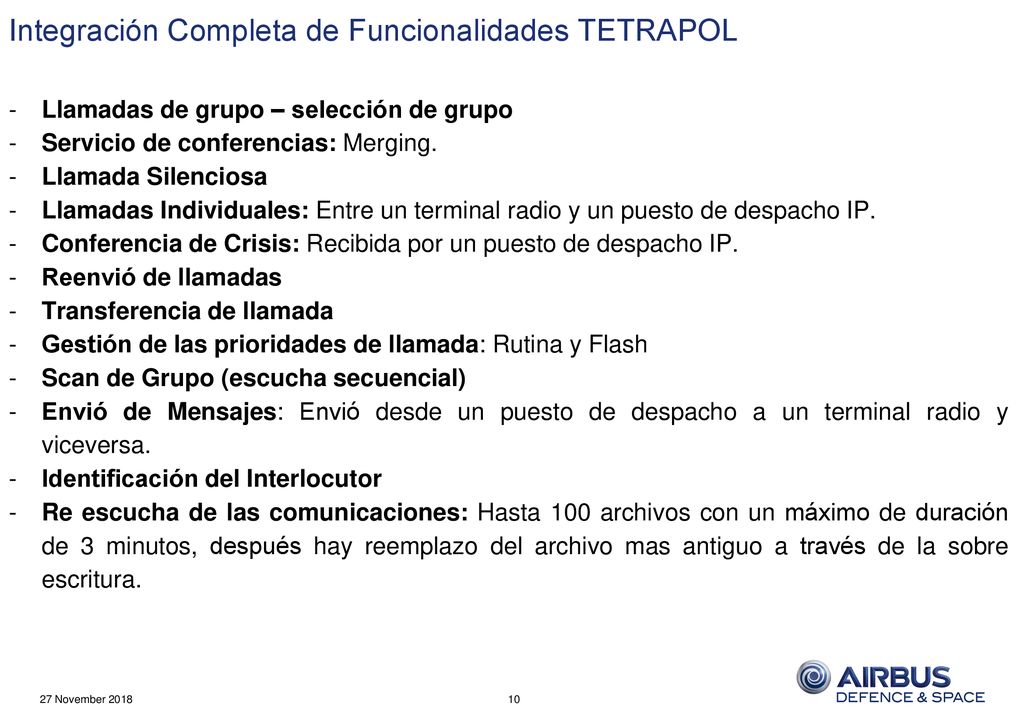

10 Integración Completa de Funcionalidades TETRAPOL
Llamadas de grupo – selección de grupo Servicio de conferencias: Merging. Llamada Silenciosa Llamadas Individuales: Entre un terminal radio y un puesto de despacho IP. Conferencia de Crisis: Recibida por un puesto de despacho IP. Reenvió de llamadas Transferencia de llamada Gestión de las prioridades de llamada: Rutina y Flash Scan de Grupo (escucha secuencial) Envió de Mensajes: Envió desde un puesto de despacho a un terminal radio y viceversa. Identificación del Interlocutor Re escucha de las comunicaciones: Hasta 100 archivos con un máximo de duración de 3 minutos, después hay reemplazo del archivo mas antiguo a través de la sobre escritura. 27 November 2018

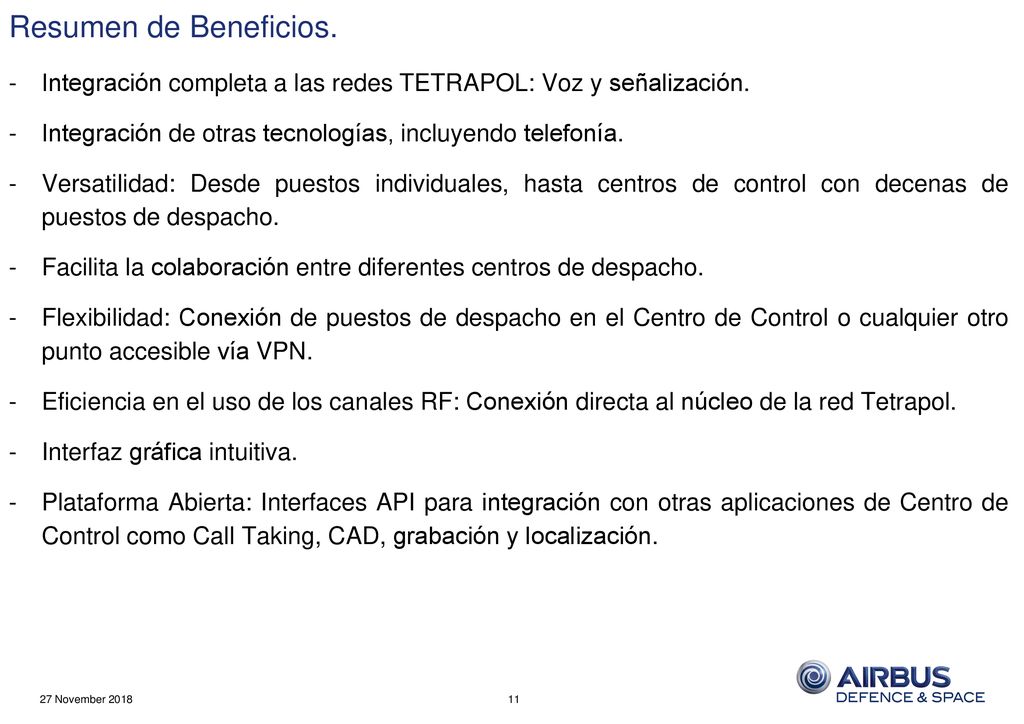

11 Resumen de Beneficios. Integración completa a las redes TETRAPOL: Voz y señalización. Integración de otras tecnologías, incluyendo telefonía. Versatilidad: Desde puestos individuales, hasta centros de control con decenas de puestos de despacho. Facilita la colaboración entre diferentes centros de despacho. Flexibilidad: Conexión de puestos de despacho en el Centro de Control o cualquier otro punto accesible vía VPN. Eficiencia en el uso de los canales RF: Conexión directa al núcleo de la red Tetrapol. Interfaz gráfica intuitiva. Plataforma Abierta: Interfaces API para integración con otras aplicaciones de Centro de Control como Call Taking, CAD, grabación y localización. 27 November 2018

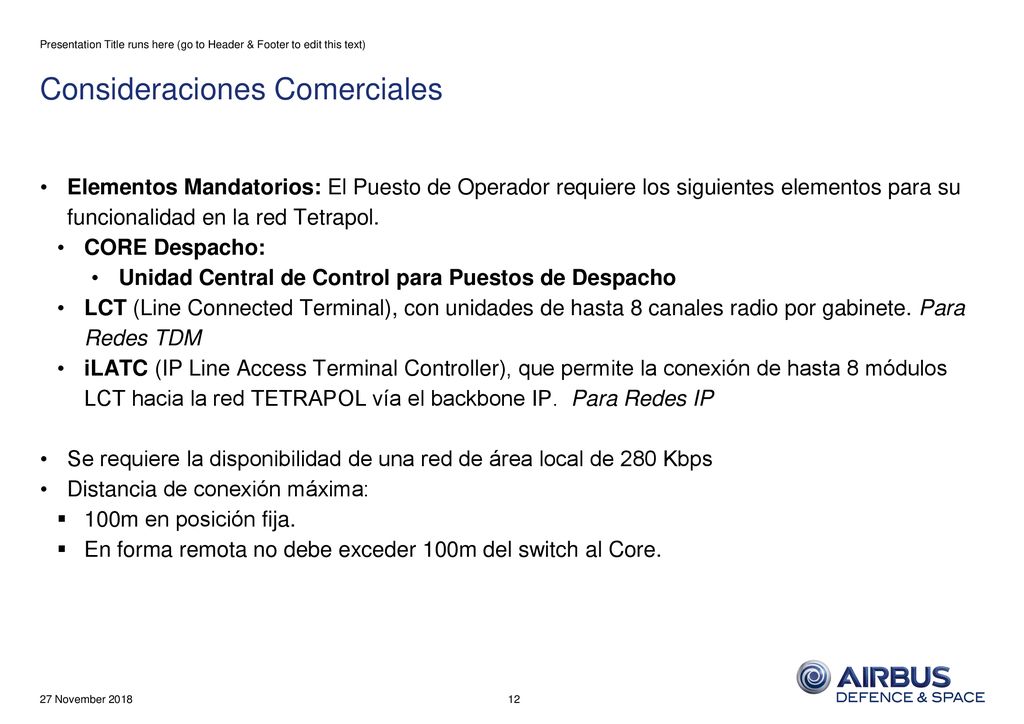

12 Consideraciones Comerciales
Presentation Title runs here (go to Header & Footer to edit this text) Consideraciones Comerciales Elementos Mandatorios: El Puesto de Operador requiere los siguientes elementos para su funcionalidad en la red Tetrapol. CORE Despacho: Unidad Central de Control para Puestos de Despacho LCT (Line Connected Terminal), con unidades de hasta 8 canales radio por gabinete. Para Redes TDM iLATC (IP Line Access Terminal Controller), que permite la conexión de hasta 8 módulos LCT hacia la red TETRAPOL vía el backbone IP. Para Redes IP Se requiere la disponibilidad de una red de área local de 280 Kbps Distancia de conexión máxima: 100m en posición fija. En forma remota no debe exceder 100m del switch al Core. 27 November 2018

13 ¡Gracias por su atención!
