1 GRUPO PRECISION CONTROL
¡ Protección Eléctrica Total ! ¡ Protección Eléctrica Total !

2 ¡ Protección Eléctrica Total !

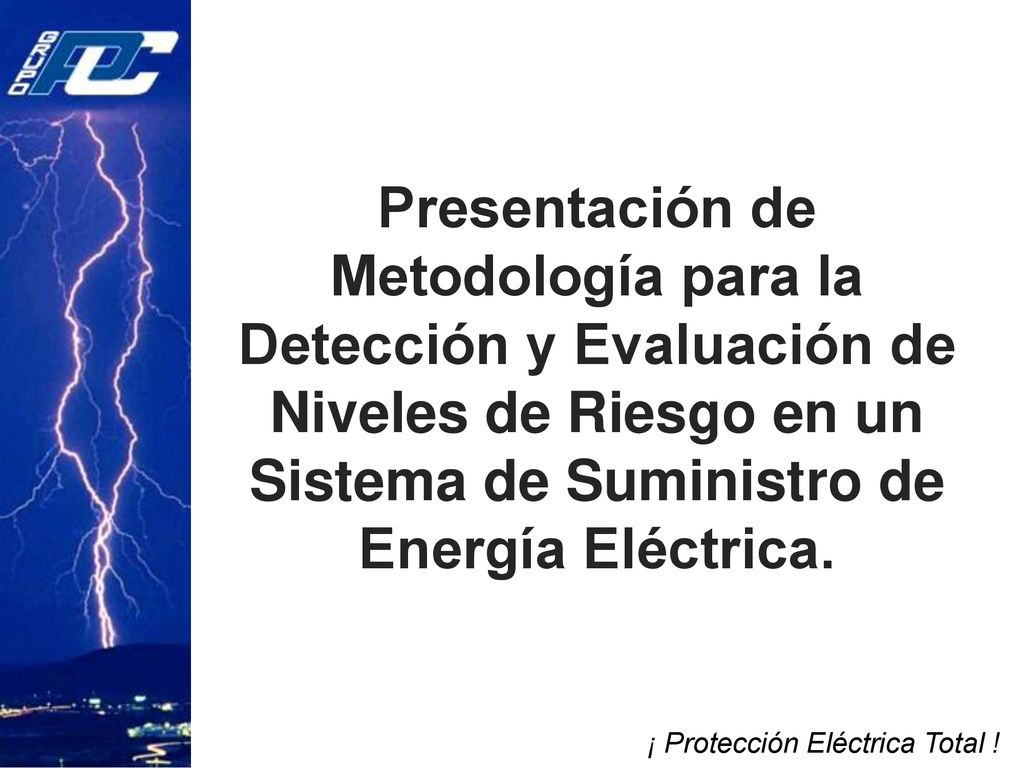

Presentación de Metodología para la Detección y Evaluación de Niveles de Riesgo en un Sistema de Suministro de Energía Eléctrica. ¡ Protección Eléctrica Total !

3 ¡ Protección Eléctrica Total !

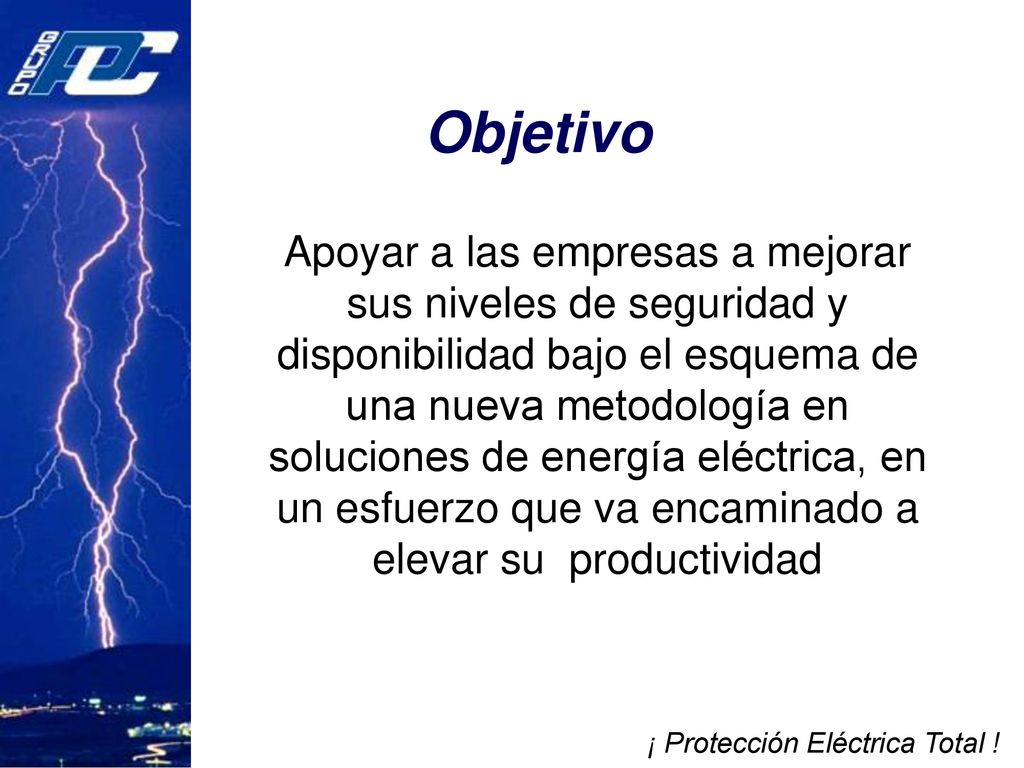

Objetivo Apoyar a las empresas a mejorar sus niveles de seguridad y disponibilidad bajo el esquema de una nueva metodología en soluciones de energía eléctrica, en un esfuerzo que va encaminado a elevar su productividad ¡ Protección Eléctrica Total !

4 ¡ Protección Eléctrica Total !

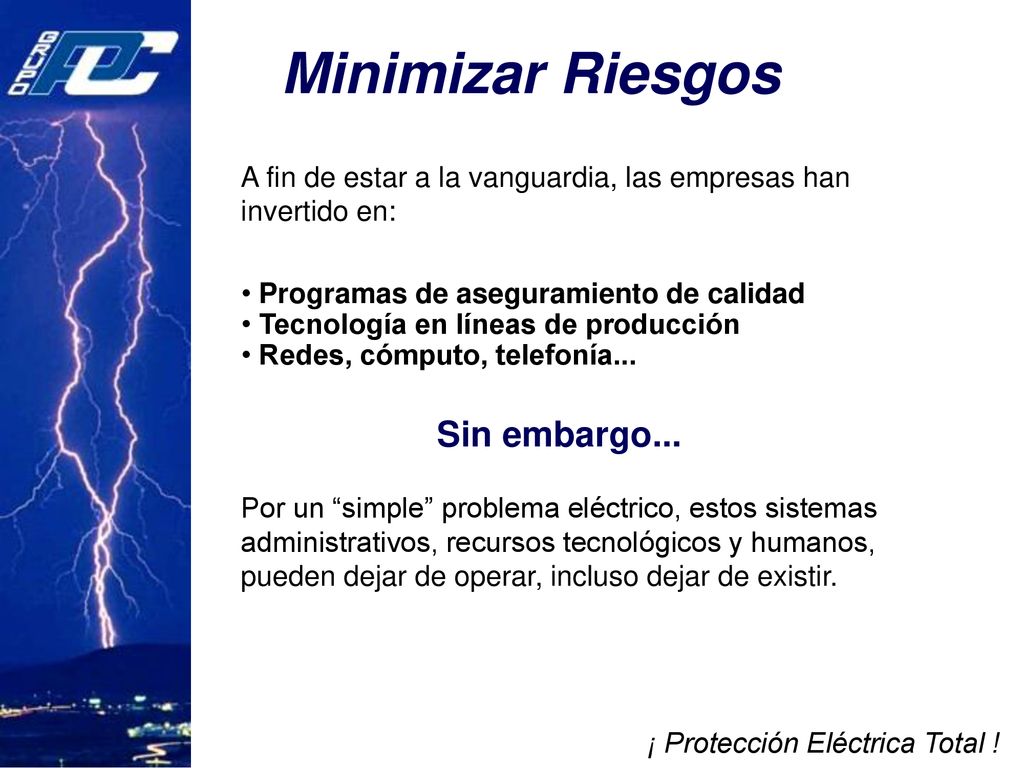

Minimizar Riesgos A fin de estar a la vanguardia, las empresas han invertido en: Programas de aseguramiento de calidad Tecnología en líneas de producción Redes, cómputo, telefonía... Sin embargo... Por un “simple” problema eléctrico, estos sistemas administrativos, recursos tecnológicos y humanos, pueden dejar de operar, incluso dejar de existir. ¡ Protección Eléctrica Total !

5 ¡ Protección Eléctrica Total !

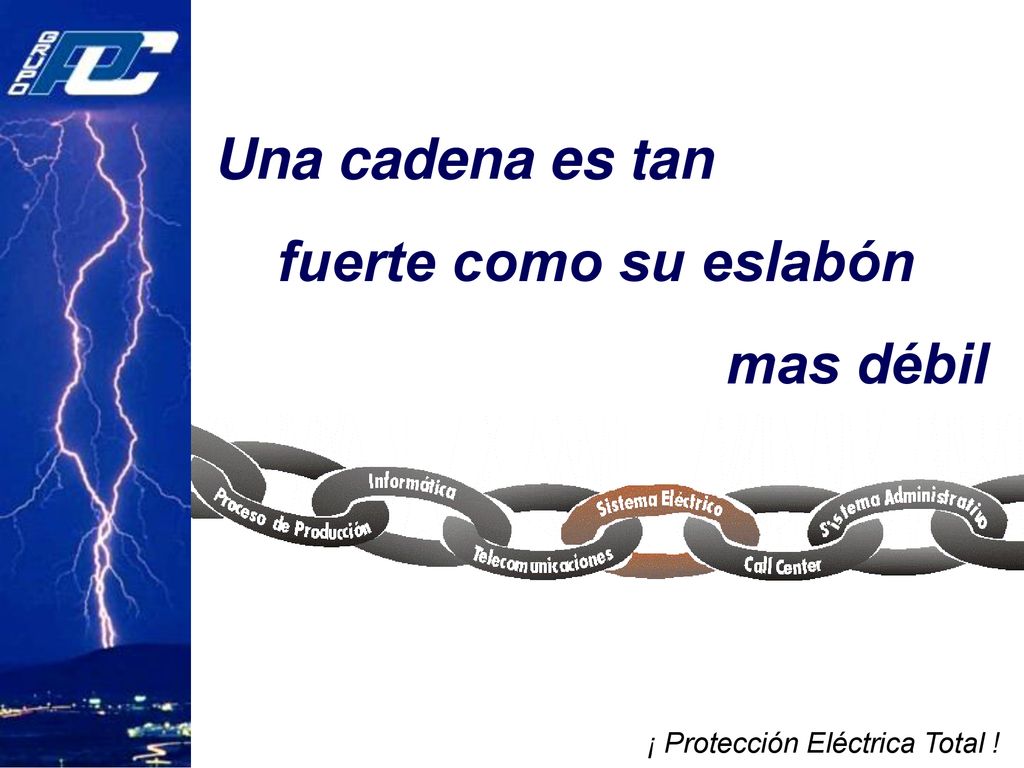

Una cadena es tan fuerte como su eslabón mas débil ¡ Protección Eléctrica Total !

6 ¡ Protección Eléctrica Total !

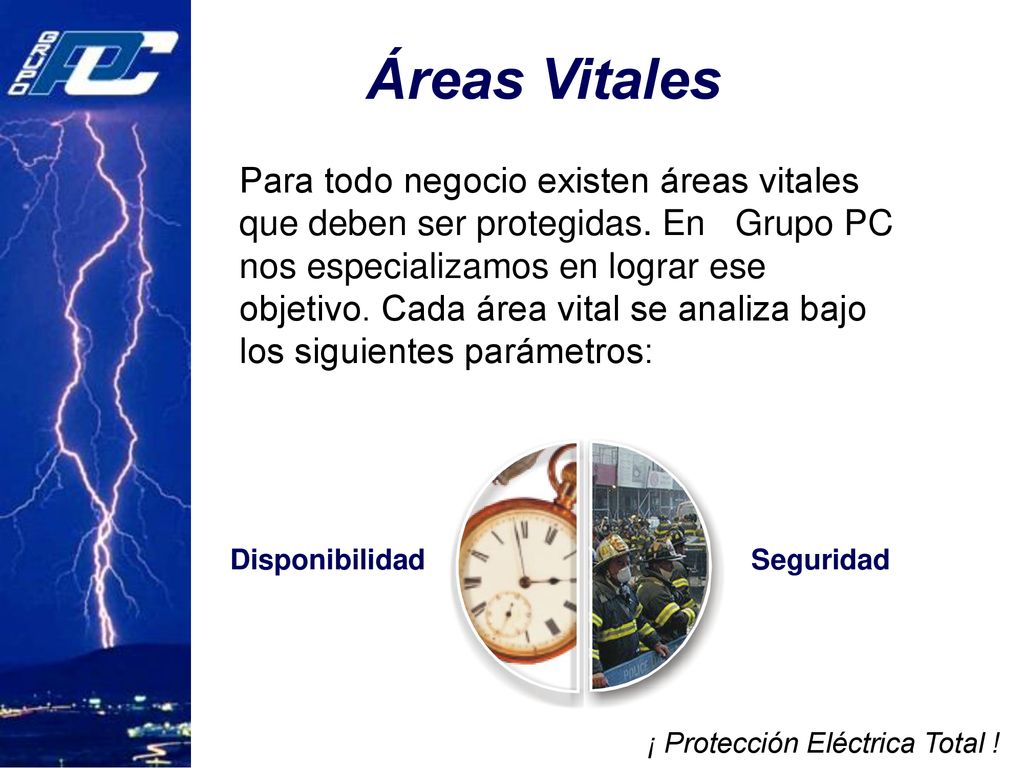

Áreas Vitales Para todo negocio existen áreas vitales que deben ser protegidas. En Grupo PC nos especializamos en lograr ese objetivo. Cada área vital se analiza bajo los siguientes parámetros: Disponibilidad Seguridad ¡ Protección Eléctrica Total !

7 ¡ Protección Eléctrica Total !

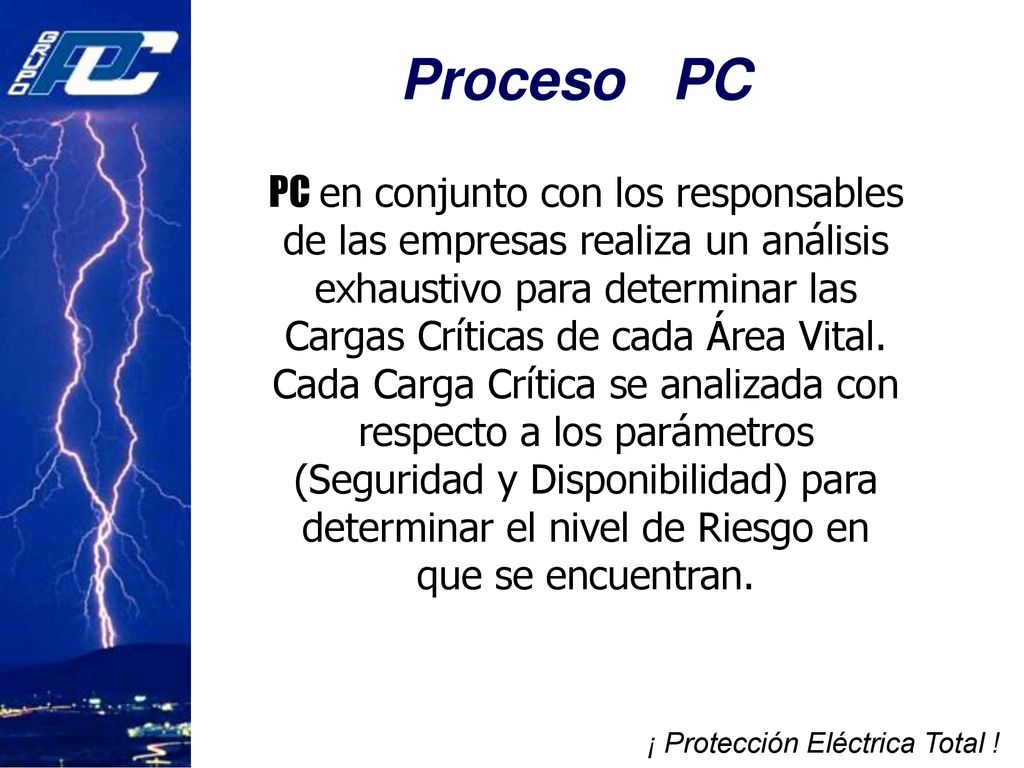

Proceso PC PC en conjunto con los responsables de las empresas realiza un análisis exhaustivo para determinar las Cargas Críticas de cada Área Vital. Cada Carga Crítica se analizada con respecto a los parámetros (Seguridad y Disponibilidad) para determinar el nivel de Riesgo en que se encuentran. ¡ Protección Eléctrica Total !

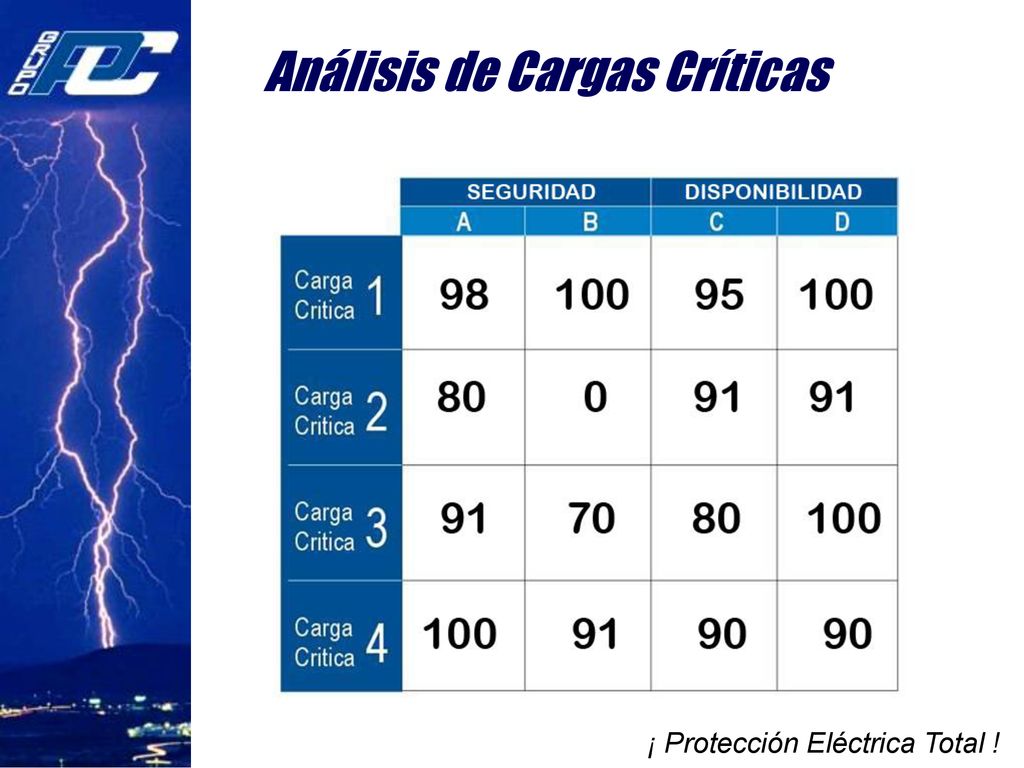

8 Análisis de Cargas Críticas
¡ Protección Eléctrica Total !

9 ¡ Protección Eléctrica Total !

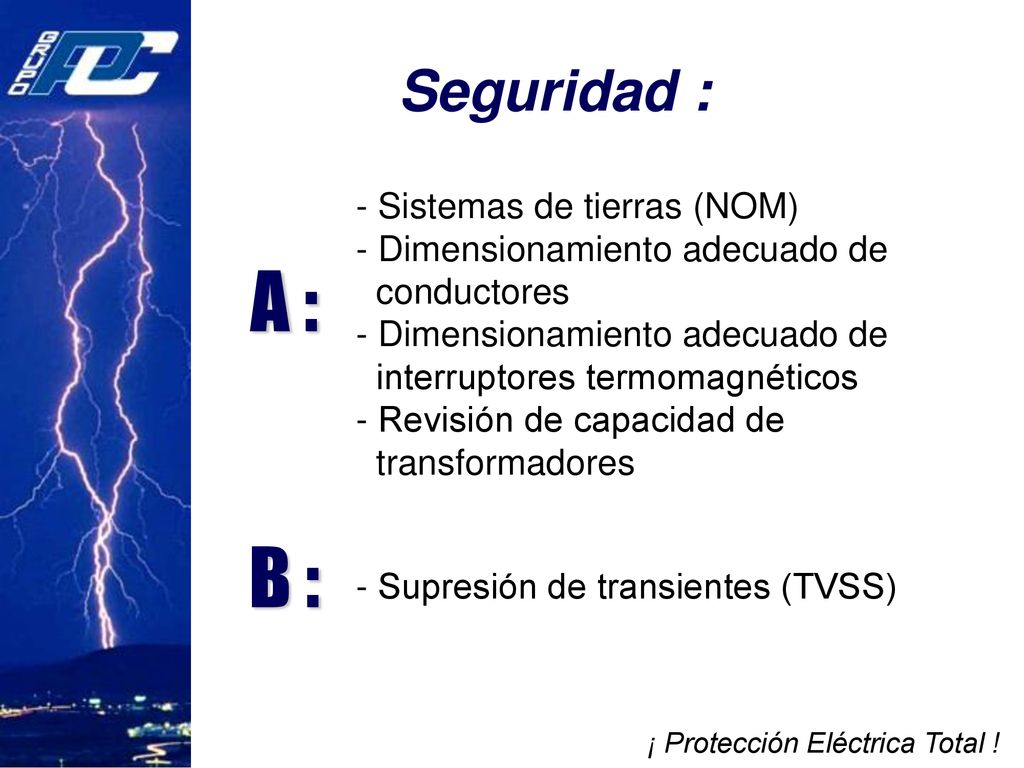

Seguridad : SEGURIDAD DISPONIBILIDAD - Sistemas de tierras (NOM) - Dimensionamiento adecuado de conductores interruptores termomagnéticos - Revisión de capacidad de transformadores A : B : - Supresión de transientes (TVSS) ¡ Protección Eléctrica Total !

10 ¡ Protección Eléctrica Total !

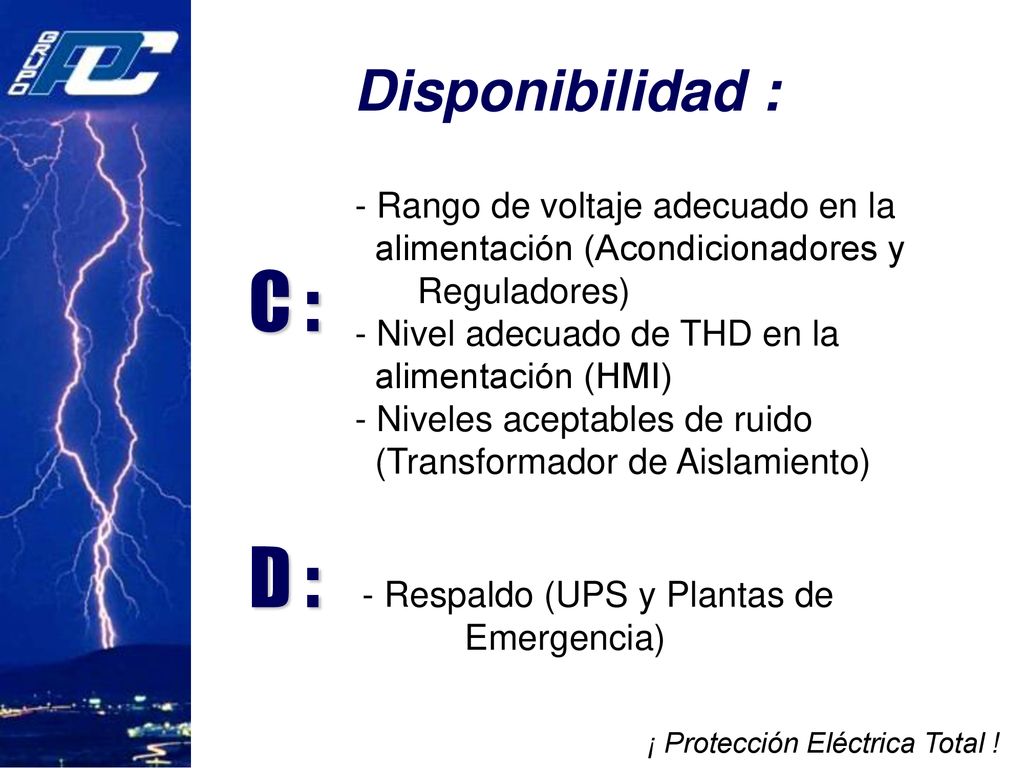

Disponibilidad : SEGURIDAD DISPONIBILIDAD - Rango de voltaje adecuado en la alimentación (Acondicionadores y Reguladores) - Nivel adecuado de THD en la alimentación (HMI) - Niveles aceptables de ruido (Transformador de Aislamiento) C : D : - Respaldo (UPS y Plantas de Emergencia) ¡ Protección Eléctrica Total !

11 Unifilar Esquemático

12 ¡ Protección Eléctrica Total !

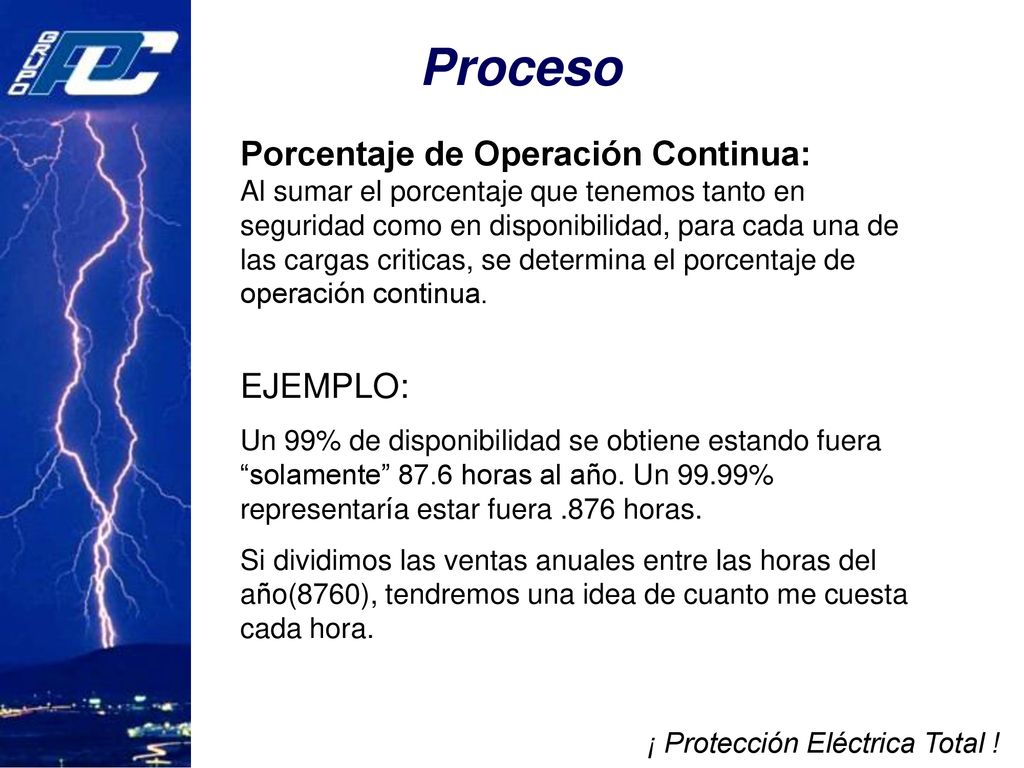

Proceso Porcentaje de Operación Continua: Al sumar el porcentaje que tenemos tanto en seguridad como en disponibilidad, para cada una de las cargas criticas, se determina el porcentaje de operación continua. EJEMPLO: Un 99% de disponibilidad se obtiene estando fuera “solamente” 87.6 horas al año. Un 99.99% representaría estar fuera .876 horas. Si dividimos las ventas anuales entre las horas del año(8760), tendremos una idea de cuanto me cuesta cada hora. ¡ Protección Eléctrica Total !

13 ¡ Protección Eléctrica Total !

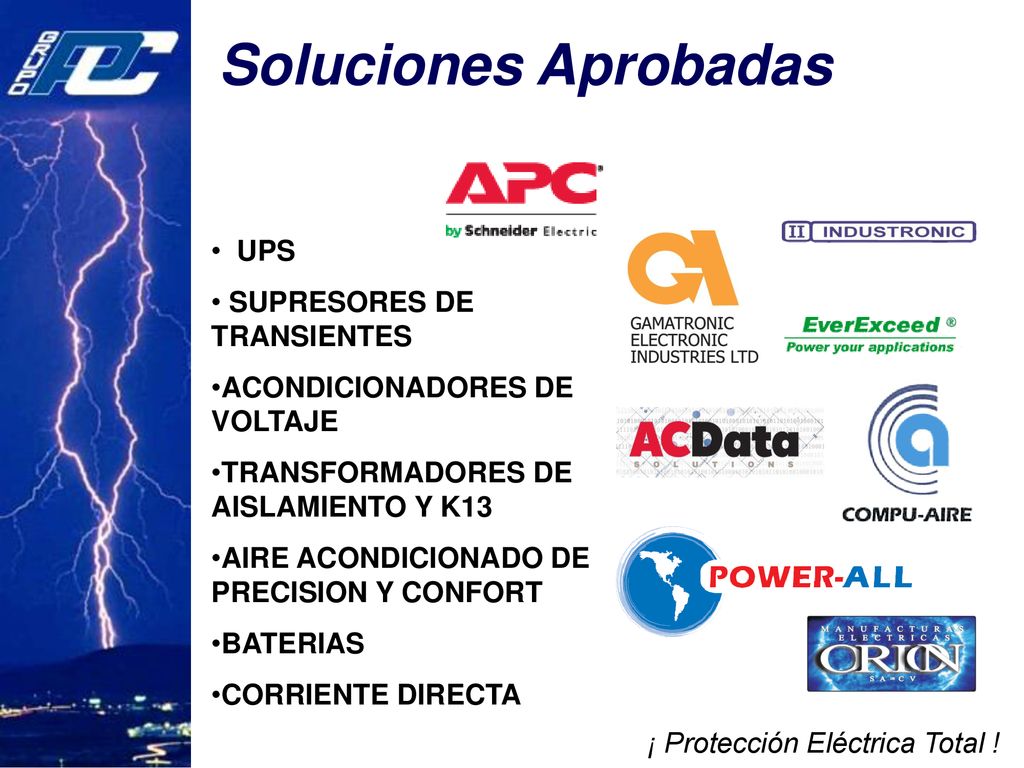

Soluciones Aprobadas UPS SUPRESORES DE TRANSIENTES ACONDICIONADORES DE VOLTAJE TRANSFORMADORES DE AISLAMIENTO Y K13 AIRE ACONDICIONADO DE PRECISION Y CONFORT BATERIAS CORRIENTE DIRECTA ¡ Protección Eléctrica Total !

14 ¡ Protección Eléctrica Total !

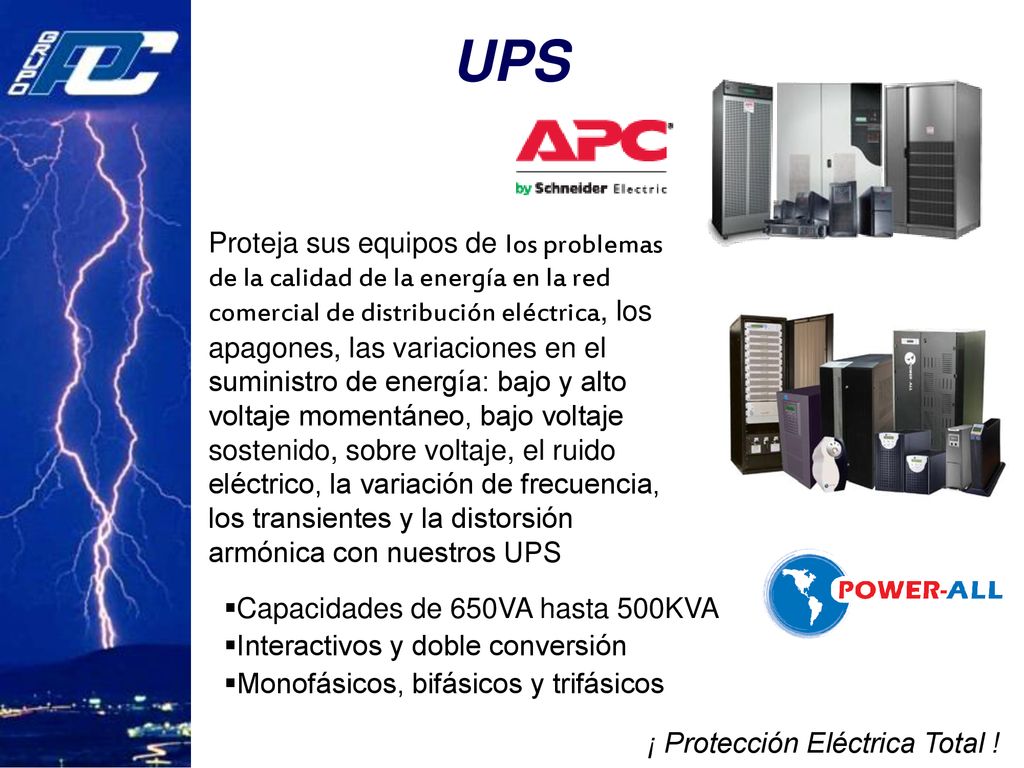

UPS Proteja sus equipos de los problemas de la calidad de la energía en la red comercial de distribución eléctrica, los apagones, las variaciones en el suministro de energía: bajo y alto voltaje momentáneo, bajo voltaje sostenido, sobre voltaje, el ruido eléctrico, la variación de frecuencia, los transientes y la distorsión armónica con nuestros UPS Capacidades de 650VA hasta 500KVA Interactivos y doble conversión Monofásicos, bifásicos y trifásicos ¡ Protección Eléctrica Total !

15 ¡ Protección Eléctrica Total !

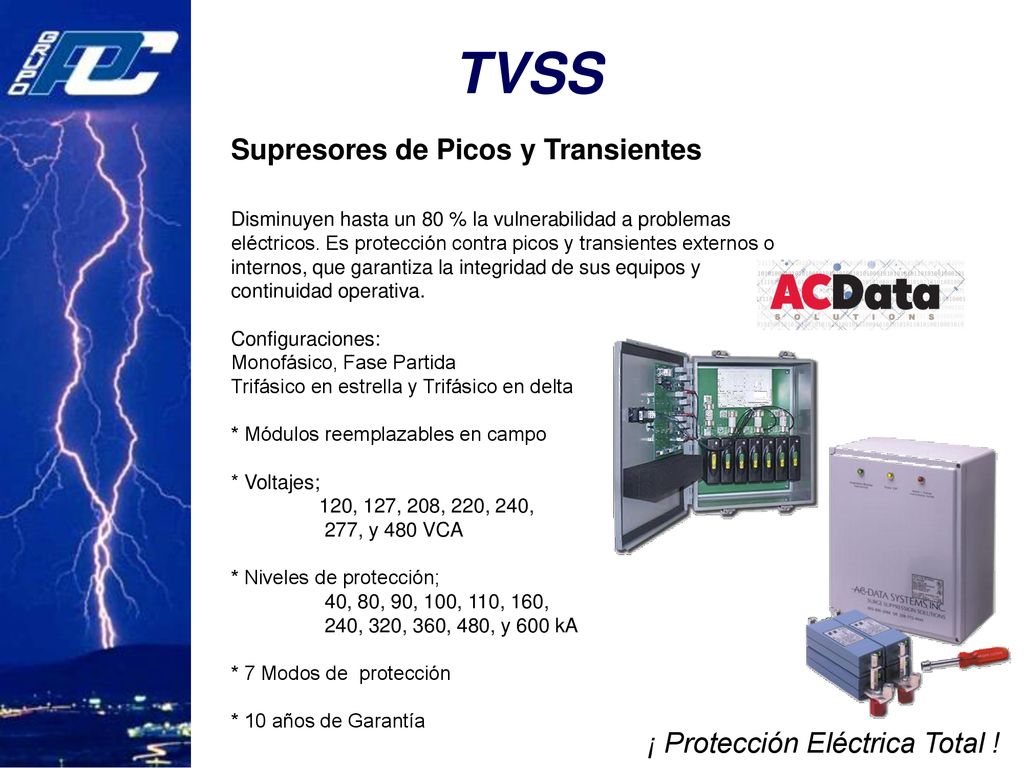

TVSS Supresores de Picos y Transientes Disminuyen hasta un 80 % la vulnerabilidad a problemas eléctricos. Es protección contra picos y transientes externos o internos, que garantiza la integridad de sus equipos y continuidad operativa. Configuraciones: Monofásico, Fase Partida Trifásico en estrella y Trifásico en delta * Módulos reemplazables en campo * Voltajes; 120, 127, 208, 220, 240, 277, y 480 VCA * Niveles de protección; 40, 80, 90, 100, 110, 160, 240, 320, 360, 480, y 600 kA * 7 Modos de protección * 10 años de Garantía ¡ Protección Eléctrica Total !

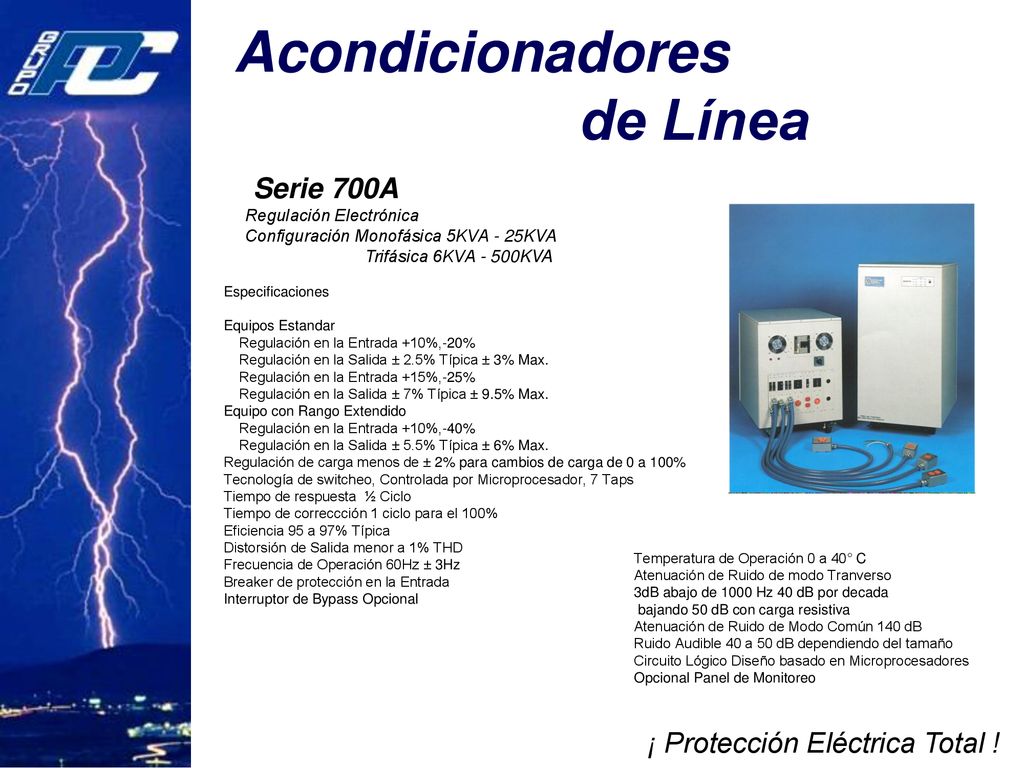

16 Acondicionadores de Línea
Serie 700A Regulación Electrónica Configuración Monofásica 5KVA - 25KVA Trifásica 6KVA - 500KVA Especificaciones Equipos Estandar Regulación en la Entrada +10%,-20% Regulación en la Salida ± 2.5% Típica ± 3% Max. Regulación en la Entrada +15%,-25% Regulación en la Salida ± 7% Típica ± 9.5% Max. Equipo con Rango Extendido Regulación en la Entrada +10%,-40% Regulación en la Salida ± 5.5% Típica ± 6% Max. Regulación de carga menos de ± 2% para cambios de carga de 0 a 100% Tecnología de switcheo, Controlada por Microprocesador, 7 Taps Tiempo de respuesta ½ Ciclo Tiempo de correccción 1 ciclo para el 100% Eficiencia 95 a 97% Típica Distorsión de Salida menor a 1% THD Frecuencia de Operación 60Hz ± 3Hz Breaker de protección en la Entrada Interruptor de Bypass Opcional Temperatura de Operación 0 a 40° C Atenuación de Ruido de modo Tranverso 3dB abajo de 1000 Hz 40 dB por decada bajando 50 dB con carga resistiva Atenuación de Ruido de Modo Común 140 dB Ruido Audible 40 a 50 dB dependiendo del tamaño Circuito Lógico Diseño basado en Microprocesadores Opcional Panel de Monitoreo ¡ Protección Eléctrica Total !

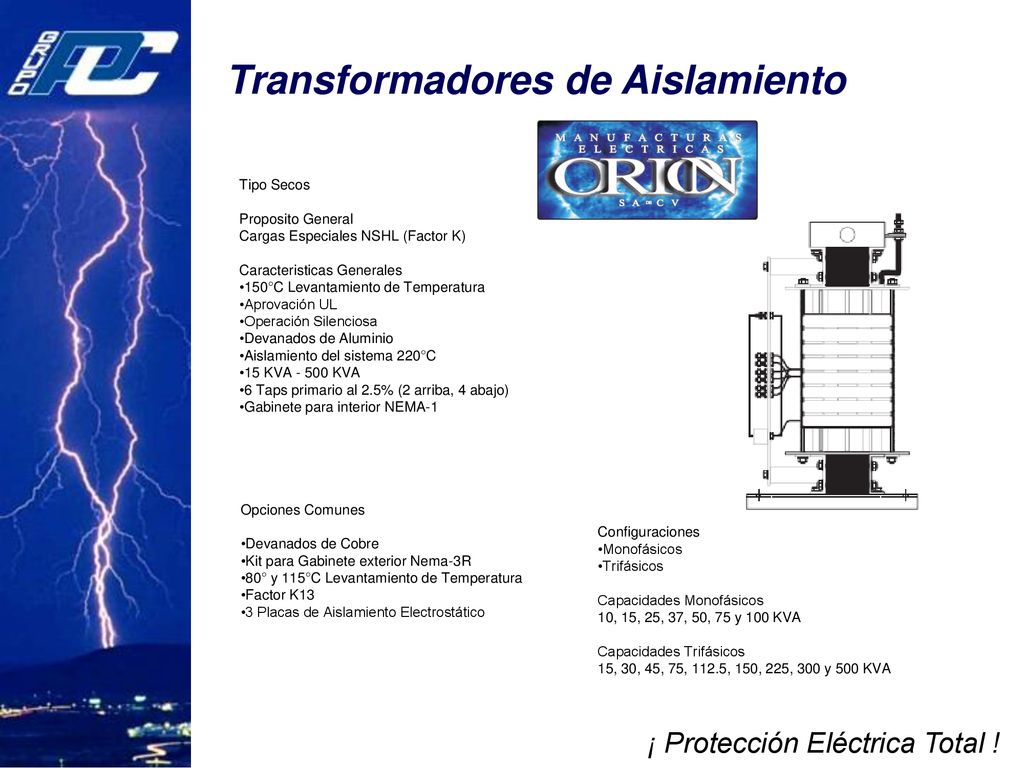

17 Transformadores de Aislamiento
Tipo Secos Proposito General Cargas Especiales NSHL (Factor K) Caracteristicas Generales 150°C Levantamiento de Temperatura Aprovación UL Operación Silenciosa Devanados de Aluminio Aislamiento del sistema 220°C 15 KVA KVA 6 Taps primario al 2.5% (2 arriba, 4 abajo) Gabinete para interior NEMA-1 Opciones Comunes Devanados de Cobre Kit para Gabinete exterior Nema-3R 80° y 115°C Levantamiento de Temperatura Factor K13 3 Placas de Aislamiento Electrostático Configuraciones Monofásicos Trifásicos Capacidades Monofásicos 10, 15, 25, 37, 50, 75 y 100 KVA Capacidades Trifásicos 15, 30, 45, 75, 112.5, 150, 225, 300 y 500 KVA ¡ Protección Eléctrica Total !

18 ¡ Protección Eléctrica Total !
Clientes ¡ Protección Eléctrica Total !
