1 GRUPO #2  JOHANNA NEIRA, JHON ROLDÁN, KARELIS SARMIENTO

2 Presión Es una magnitud que mide el efecto deformador o capacidad de penetraci ó n de una fuerza y se define como la fuerza ejercida por unidad de superficie. Se expresa como: fuerza Su unidad de medida en el S.I. es el N/m 2, que se conoce como Pascal ( Pa ). Un pascal es la presión que ejerce una fuerza de un newton sobre una superficie de un metro cuadrado.

3 Unidades de Presión: Como hemos comentado anteriormente la unidad de medida en el S.I. es el Pascal, sin embargo es común encontrar la presión expresadas en otras unidades. En la industria también ha sido usada la "atmósfera técnica" (at), definida como la presión debida a la acción de un kilogramo fuerza (kgf) sobre una superficie de un centímetro cuadrado. Recordemos que 1 kgf corresponde a la fuerza de gravedad actuando sobre una masa de 1 kg, es decir, aproximadamente 9,81 newtons (N).

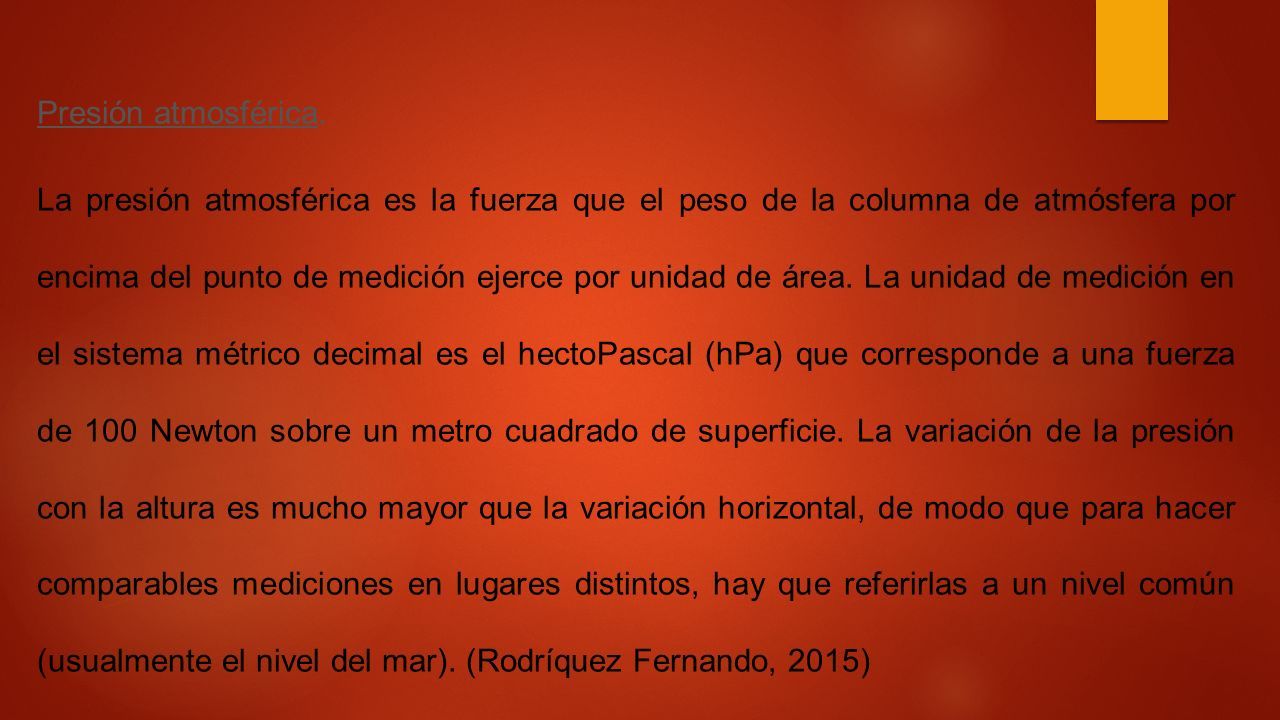

4 Presión atmosférica. La presión atmosférica es la fuerza que el peso de la columna de atmósfera por encima del punto de medición ejerce por unidad de área. La unidad de medición en el sistema métrico decimal es el hectoPascal (hPa) que corresponde a una fuerza de 100 Newton sobre un metro cuadrado de superficie. La variación de la presión con la altura es mucho mayor que la variación horizontal, de modo que para hacer comparables mediciones en lugares distintos, hay que referirlas a un nivel común (usualmente el nivel del mar). (Rodríquez Fernando, 2015)

5 ¿ Que presi ó n ejerce sobre el suelo un veh í culo de 1000 kg, sabiendo que cada una de sus cuatro ruedas se apoya sobre una superficie de 50 cm 2 ? Datos m = 1000 kg S 1rueda = 50 cm 2 = 50 · 10 -4 m 2 S 4ruedas = 4 · S 1rueda = 200 · 10 -4 m 2 g = 9.8 m/s 2 Resolución Para calcular la presión que ejerce el coche, debemos utilizar la siguiente expresión:presión

6 MEDICIÓN DE LA PRESIÓN  Para medir la presión se utiliza un manómetro, el cual se encarga de medir la diferencia entre la presión interna del sistema y la presión que ejerce la atmósfera.

7 PRESIÓN MANOMÉTRICA: Es la presión que se mide en un manómetro

8 MANÓMETRO EN U

9

10 MANOMETRO DIFERENCIAL  Un manómetro diferencial mide la diferencia de presiones entre dos puntos en una tubería.  Se utiliza cuando en la tubería se ha hecho un cambio en el diámetro o en la altura.  Su funcionamiento se basa en el hecho de que al conectarlo en los dos lados de la tubería, la suma de las presiones en ambos extremos es igual.

11

12

13 La ecuación fundamental de la hidrostática  Todos los líquidos pesan, por ello cuando están contenidos en un recipiente las capas superiores oprimen a las inferiores, generándose una presión debida al peso. La presión en un punto determinado del líquido deberá depender entonces de la altura de la columna de líquido que tenga por encima suyo. Considérese un punto cualquiera del líquido que diste una altura h de la superficie libre de dicho líquido. La fuerza del peso debido a una columna cilíndrica de líquido de base S situada sobre él puede expresarse en la forma  F peso = mg = V.g = g.h.S  siendo V el volumen de la columna y δ la densidad del líquido, la presión debida al peso vendrá dada por:  p peso = F/A = g.h.S/S = h.δ.g

14

15 VARIACIÓN DE LA PRESIÓN CON LA PROFUNDIDAD  FLUIDOS Un fluido es un conjunto de moléculas que se ordenan aleatoriamente y se mantienen juntas por fuerzas. Tantos los líquidos como los gases son fluidos. 1. Densidad 2. Presión  PRESION Se define como la fuerza por unidad de área 1. P= Fuerza / U. de área

16 VARIACIÓN DE LA PRESIÓN CON LA PROFUNDIDAD A mayor profundidad mayor presión de agua. Teniendo en cuenta, la profundidad, la gravedad y la densidad del fluido podemos hallar la presión ejercida. Mientras que la presión atmosférica decrece con el incremento de la altitud, la presión de un líquido crece con la profundidad. Supongamos un líquido en reposo para el cual la densidad es homogénea a través del mismo, lo que significa que es incompresible. Como el líquido está en equilibrio, si analizamos una porción de líquido representado por el rectángulo sombreado en el interior del volumen en la figura, se cumple que la sumatoria de todas las fuerzas en la dirección vertical es cero.

17

18  En un tubo de vidrio que contiene glicerina, considere los puntos (1) y (2) que se muestran en la Fig.  a) Calcule en el Sistema SI el aumento de presión al pasar del punto (1) al (2). Considere que la densidad de la leche es Y  b) Sabiendo que la presión en el punto (1) es ¿Cuál es el valor de la presión en el punto (2)?

19 DATOS A) En primer lugar se convierten los datos del problema Se tiene que la diferencia de presión entre los puntos 1 y 2 está dada por Reemplazando en (1) los valores correspondientes se obtiene que

20  B) Tenemos del punto anterior que la diferencia de presión entre los puntos 1 y 2 es

21 DENSIDAD La densidad es una propiedad física característica de cualquier materia. Es la magnitud que expresa la relación entre la masa y el volumen de un cuerpo (m/v); es decir, es la cantidad de materia (masa) que tiene un cuerpo en una unidad de volumen. Su unidad en el Sistema Internacional es el kilogramo por metro cúbico, pero por razones prácticas se utiliza normalmente el gramo por centímetro cúbico.físicavolumen Cada sustancia, en su estado natural, tiene una densidad característica. Por ejemplo, 1 litro de agua en estado líquido tiene una masa de 1 kilogramo: decimos que la densidad del agua es 1 kg/l.

22 COMO SE PUEDE MEDIR LA DENSIDAD? Para medir la densidad de un líquido se emplea un instrumento llamado densímetro, que proporciona una lectura directa de la densidad, también se puede utilizar un vaso graduado, en donde primero hemos de pesar el vaso vacío y después lleno con el líquido, y restando obtenemos su masa. El volumen que ocupa lo vemos sobre la escala graduada.escala

23 UNIDADES DE MEDIDA

24  1. ¿Cuál es la densidad de un material, si 30 cm cúbicos tiene una masa de 600 gr?  De los datos del problema sabemos que: 1. m = 600 gr. 2. V = 30 cm 3  Entonces reemplazando en la formula: 1. ρ = m / V 2. ρ = 600 gr / 30 cm 3 3. ρ = 20 gr / cm 3

25 Bibliografía  http://200.58.146.28/nimbus/weather/pdf/cap4.pdf http://200.58.146.28/nimbus/weather/pdf/cap4.pdf  https://fernandola80.wordpress.com/2015/02/23/presion-atmosferica/ https://fernandola80.wordpress.com/2015/02/23/presion-atmosferica/  https://www.fisicalab.com/ejercicio/891#contenidos https://www.fisicalab.com/ejercicio/891#contenidos  Soto, R. (s.f.). Escuela Superior Tepeji del Río. Obtenido de https://www.uaeh.edu.mx/docencia/P_Presentaciones/tepeji/industrial/Termodinamica_Presion.pdf https://www.uaeh.edu.mx/docencia/P_Presentaciones/tepeji/industrial/Termodinamica_Presion.pdf  Torres, M. (2014). Academia. Obtenido de http://www.academia.edu/9701688/Ecuaci%C3%B3n_general_de_la_hidrost%C3%A1tica_- _Est%C3%A1tica_de_Fluidos http://www.academia.edu/9701688/Ecuaci%C3%B3n_general_de_la_hidrost%C3%A1tica_- _Est%C3%A1tica_de_Fluidos  http://colegioriobambakatyvaldez.blogspot.com/2013/07/variacion-de-la-presion-segun- la.html http://colegioriobambakatyvaldez.blogspot.com/2013/07/variacion-de-la-presion-segun- la.html  http://webdelprofesor.ula.ve/ciencias/paniagua/Fisica20/Fluidos/EstaticaFluidos/UnidadesBasi cas/VariacionPresion/Tareas%20de%20Aprendizaje/Problemas%20resueltos/ProblemasResuelto s.htm#Problema1 http://webdelprofesor.ula.ve/ciencias/paniagua/Fisica20/Fluidos/EstaticaFluidos/UnidadesBasi cas/VariacionPresion/Tareas%20de%20Aprendizaje/Problemas%20resueltos/ProblemasResuelto s.htm#Problema1  https://conceptodefinicion.de/densidad/ https://conceptodefinicion.de/densidad/  https://www.google.com.ec/search?q=unidades+de+densidad&source=lnms&tbm=isch&sa=X &ved=0ahUKEwisg7rmyN_eAhVsx1kKHUbHA8YQ_AUIDigB&biw=1366&bih=657#imgrc=O8OqS- S7pgjSOM: https://www.google.com.ec/search?q=unidades+de+densidad&source=lnms&tbm=isch&sa=X &ved=0ahUKEwisg7rmyN_eAhVsx1kKHUbHA8YQ_AUIDigB&biw=1366&bih=657#imgrc=O8OqS- S7pgjSOM  https://www.fullquimica.com/2011/04/problemas-densidad-nivel-facil.html https://www.fullquimica.com/2011/04/problemas-densidad-nivel-facil.html
