1 Sistemas de Comunicaciones Troncalizados 4/21/2014 8:26 AM Sistemas de Comunicaciones II – Curso Mecanicos de Comunicaciones – Primer Alferez D Federico Balmaceda

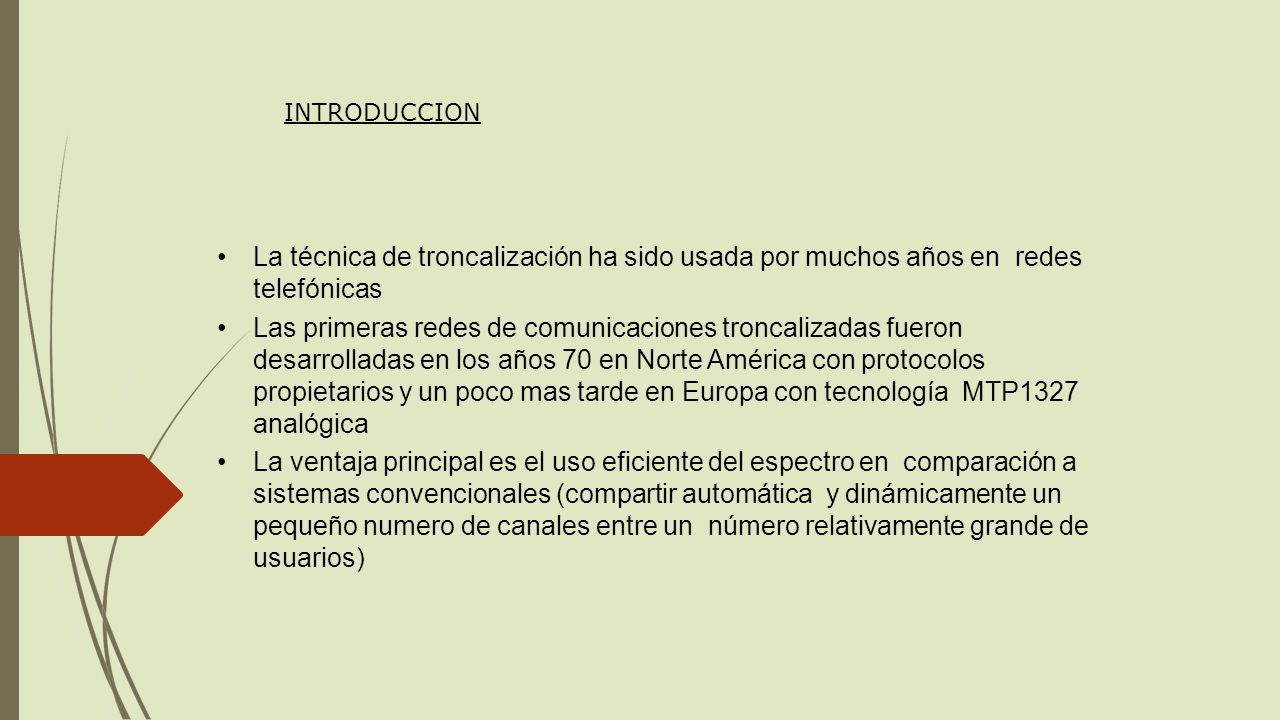

2 La técnica de troncalización ha sido usada por muchos años en redes telefónicas Las primeras redes de comunicaciones troncalizadas fueron desarrolladas en los años 70 en Norte América con protocolos propietarios y un poco mas tarde en Europa con tecnología MTP1327 analógica La ventaja principal es el uso eficiente del espectro en comparación a sistemas convencionales (compartir automática y dinámicamente un pequeño numero de canales entre un número relativamente grande de usuarios) INTRODUCCION

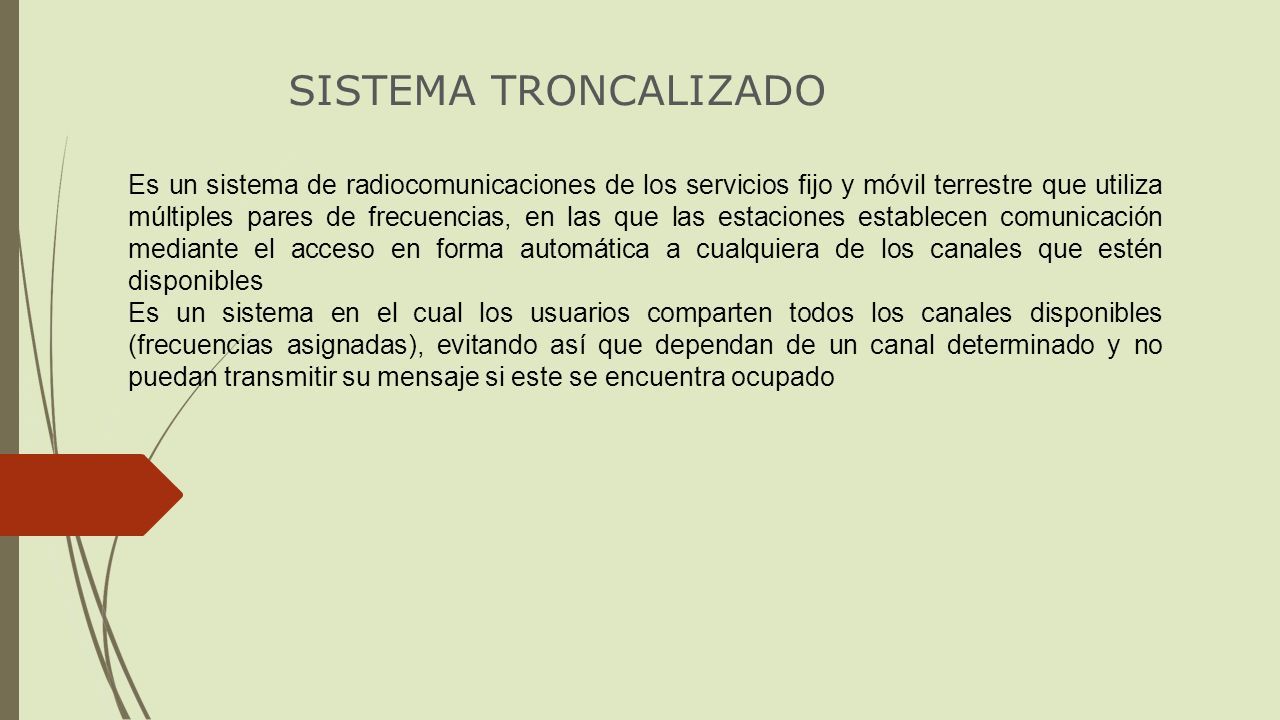

3 SISTEMA TRONCALIZADO Es un sistema de radiocomunicaciones de los servicios fijo y móvil terrestre que utiliza múltiples pares de frecuencias, en las que las estaciones establecen comunicación mediante el acceso en forma automática a cualquiera de los canales que estén disponibles Es un sistema en el cual los usuarios comparten todos los canales disponibles (frecuencias asignadas), evitando así que dependan de un canal determinado y no puedan transmitir su mensaje si este se encuentra ocupado

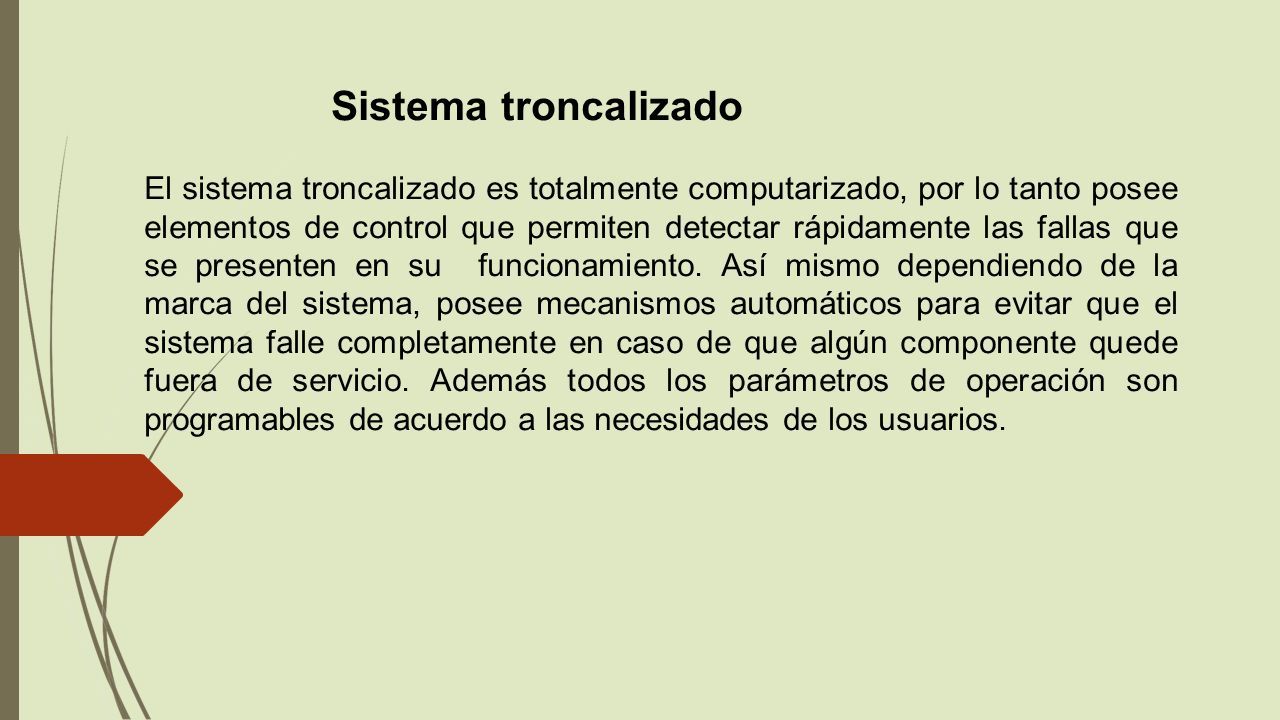

4 Sistema troncalizado El sistema troncalizado es totalmente computarizado, por lo tanto posee elementos de control que permiten detectar rápidamente las fallas que se presenten en su funcionamiento. Así mismo dependiendo de la marca del sistema, posee mecanismos automáticos para evitar que el sistema falle completamente en caso de que algún componente quede fuera de servicio. Además todos los parámetros de operación son programables de acuerdo a las necesidades de los usuarios.

5 Como Funciona la Tecnología Trunking En los sistemas convencionales de radio, las conversaciones son realizadas a través de una frecuencia dedicada. En un sistema tipo “Trunking” la misma conversación se hace en un conjunto de frecuencias. Como dice Motorota “En palabras sencillas, Trunking permite que un número grande de usuarios se comunique compartiendo un número pequeño de vías de comunicación o Trunks. La comunicaciones telefónicas comerciales son una versión cableada de Trunking. El manejo de las vías de comunicación se encuentra en manos de una computadora. El menejo de los canales se realiza por medio de un control central, dicho proceso es ajeno al usuario

6 Los sistemas troncalizados, más conocidos como “Trunking”, se clasifican según su uso en dos tipos: El Servicio Radioeléctrico de Concentración de Enlaces (SRCE) Es el servicio de radiocomunicación móvil brindado por un prestador comercial por intermedio de una o más estaciones radioeléctricas centrales, que permite conectar entre sí las estaciones constitutivas de una red de abonado utilizando técnicas de acceso múltiple automático.

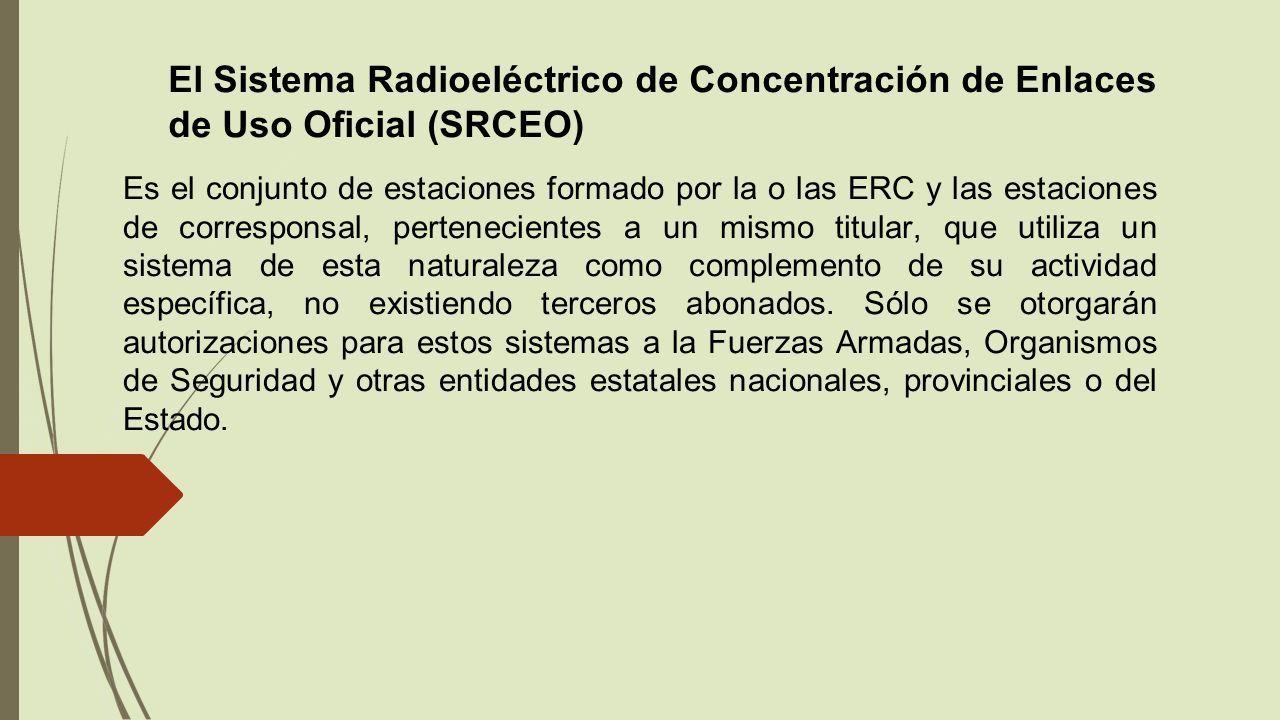

7 El Sistema Radioeléctrico de Concentración de Enlaces de Uso Oficial (SRCEO) Es el conjunto de estaciones formado por la o las ERC y las estaciones de corresponsal, pertenecientes a un mismo titular, que utiliza un sistema de esta naturaleza como complemento de su actividad específica, no existiendo terceros abonados. Sólo se otorgarán autorizaciones para estos sistemas a la Fuerzas Armadas, Organismos de Seguridad y otras entidades estatales nacionales, provinciales o del Estado.

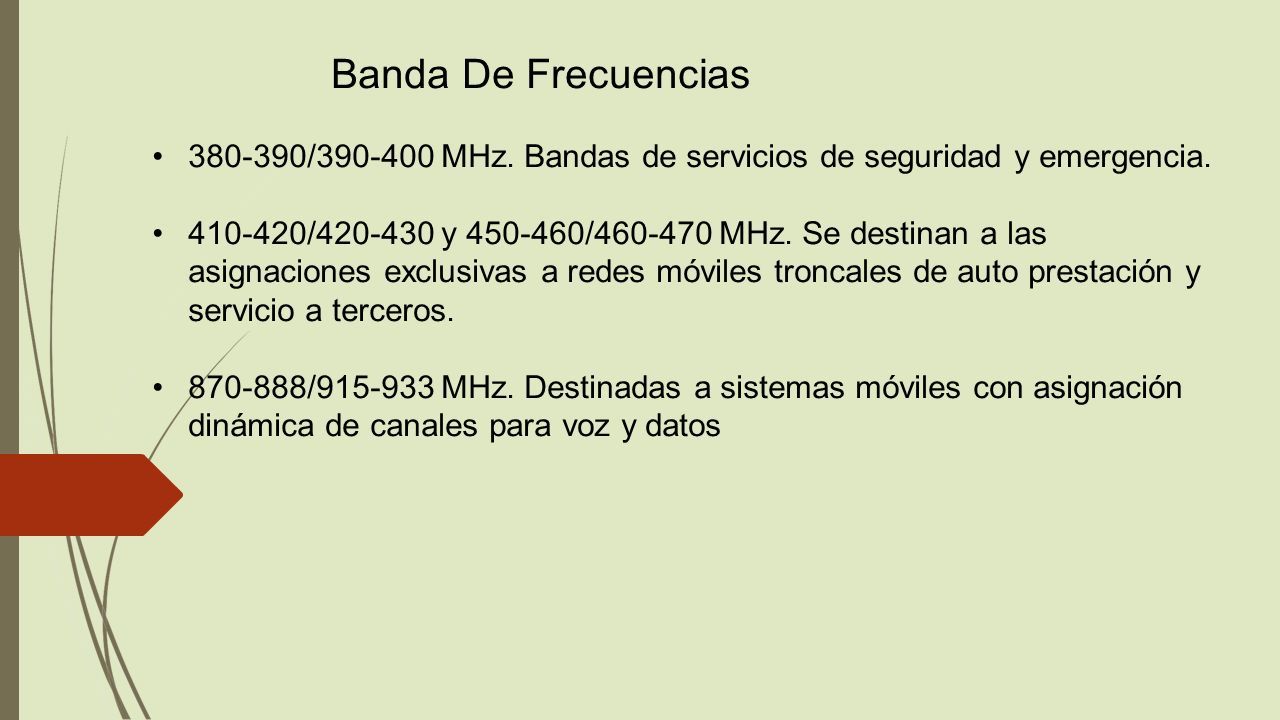

8 Banda De Frecuencias 380-390/390-400 MHz. Bandas de servicios de seguridad y emergencia. 410-420/420-430 y 450-460/460-470 MHz. Se destinan a las asignaciones exclusivas a redes móviles troncales de auto prestación y servicio a terceros. 870-888/915-933 MHz. Destinadas a sistemas móviles con asignación dinámica de canales para voz y datos

9 Características: Los Sistemas Radio Trunking son sistemas de radiocomunicaciones móviles para aplicaciones privadas, formando grupos y subgrupos de usuarios, con las siguientes características principales: Estructura de red celular (independientes de las redes públicas de telefonía móvil) Los usuarios comparten los recursos del sistema de forma automática y organizada. Cuando se requiere, por el tipo de servicio, es posible el establecimiento de canales prioritarios de emergencia que predominarían sobre el resto de comunicaciones del grupo. Son sistemas que han ido estandarizando las diferentes interfaces desde su introducción en el año 1997. En la actualidad se está produciendo un proceso de estandarización con los sistemas digitales.

10 Aplicaciones De Los Sistemas Troncalizados Se utilizan para los sistemas de radio y satélite modulados digitalmente, en la Industria de la Seguridad Previene y controla las situaciones de emergencia gracias a la comunicación inmediata entre los guardias y los oficiales Permite coordinar las tareas de manera eficiente y entregar más rápidamente los materiales. Optimiza el transporte de materiales de construcción al lugar de trabajo para obtener ciclos más rápidos. En la telefonía celular también tiene sus aplicaciones los sistemas troncalizados. En general son muchas las aplicaciones de los sistemas troncalizados en la actualidad pues permiten manejar grandes volúmenes de usuarios y un mejor aprovechamiento del espectro radioeléctrico
