Les corbes còniques.

Presentación del tema: "Les corbes còniques."— Transcripción de la presentación:

1 Les corbes còniques

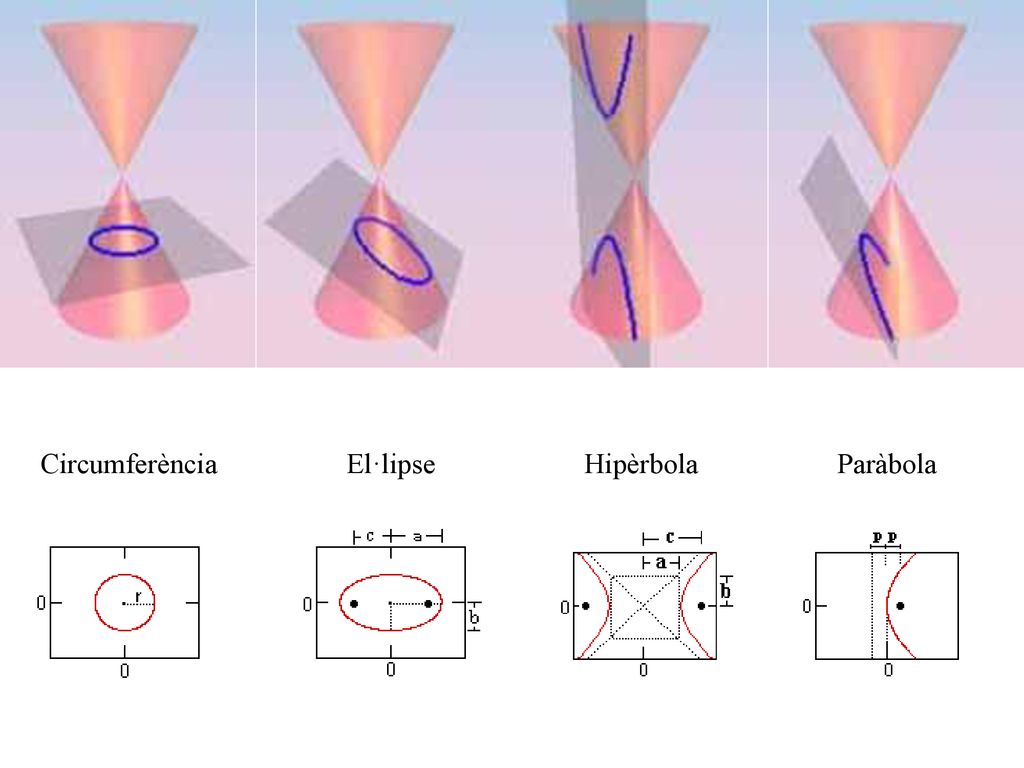

2 Circumferència El·lipse Hipèrbola Paràbola

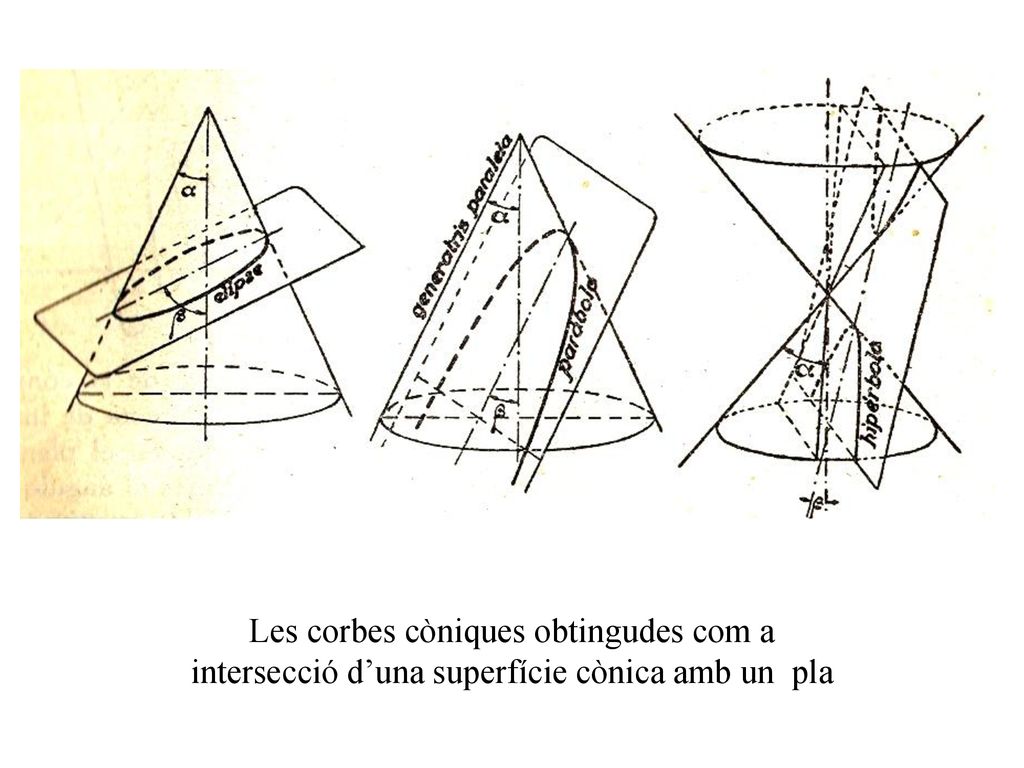

3 Les corbes còniques obtingudes com a intersecció d’una superfície cònica amb un pla

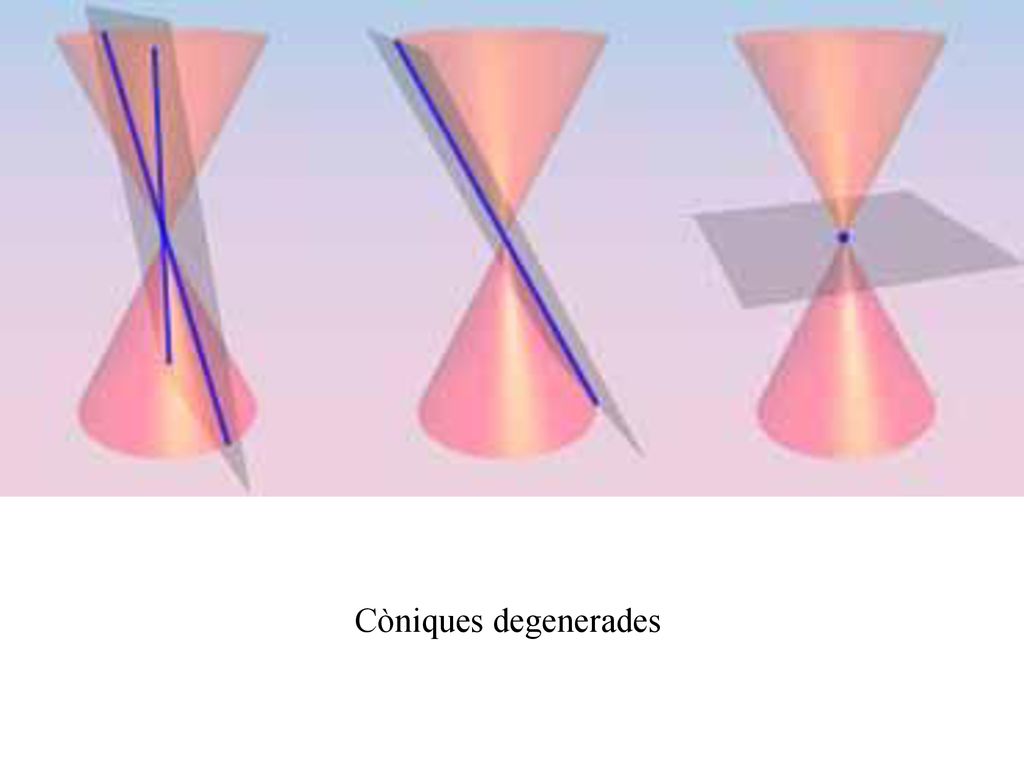

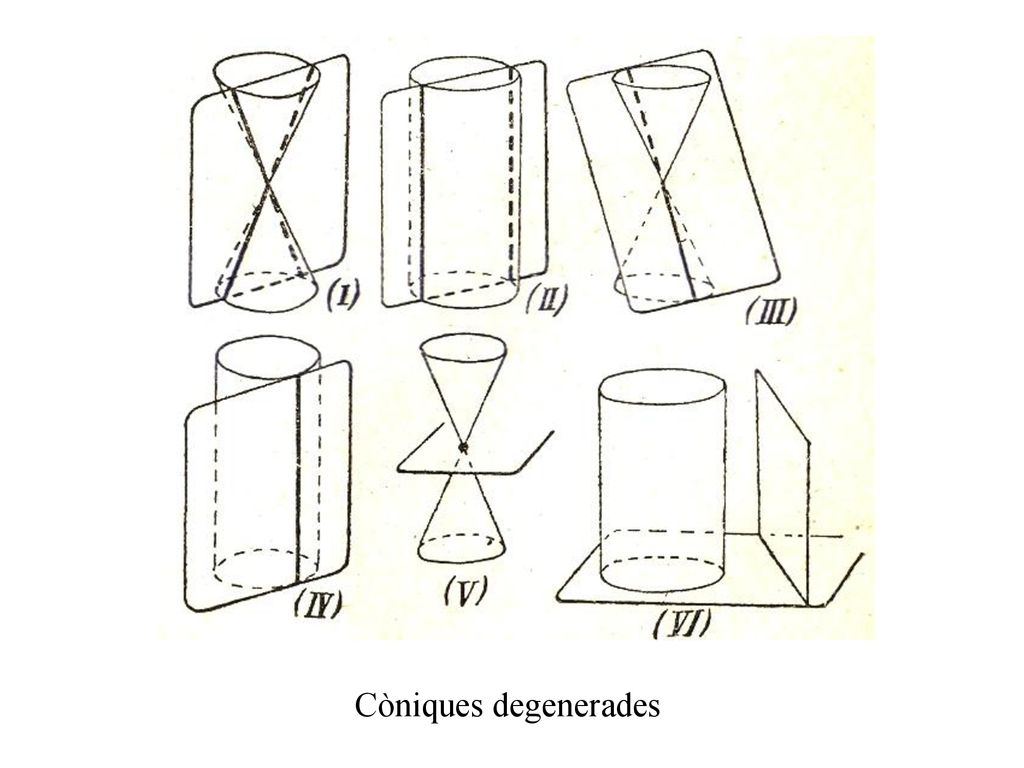

4 Còniques degenerades

5 Còniques degenerades

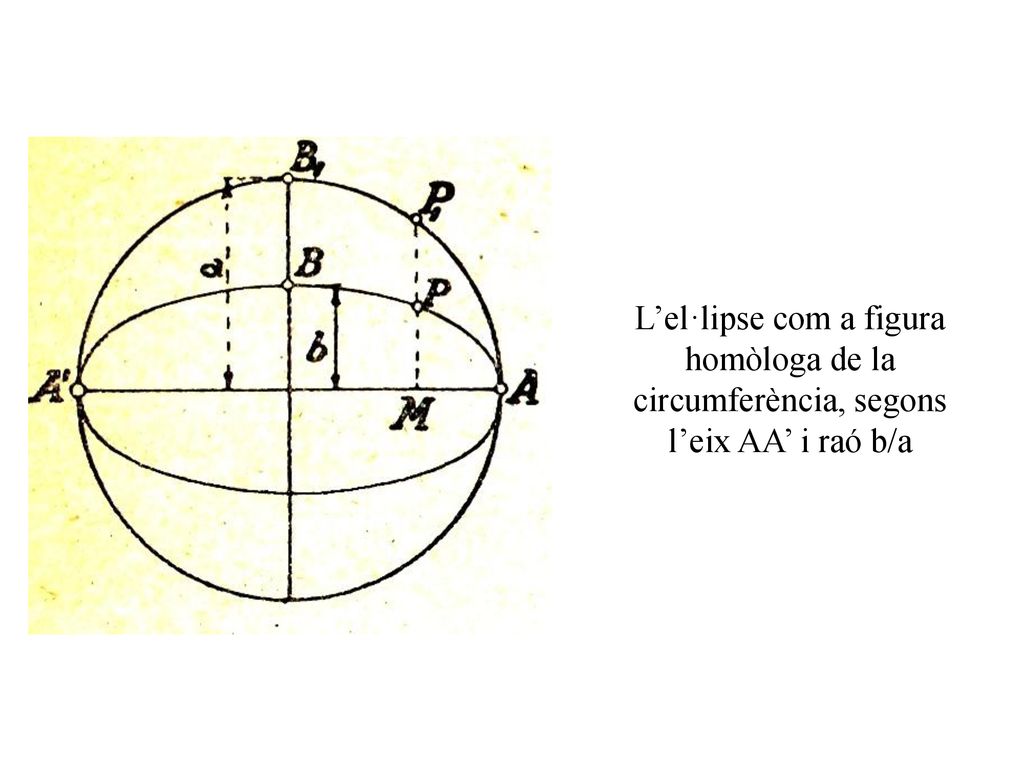

6 L’el·lipse com a figura homòloga de la circumferència, segons l’eix AA’ i raó b/a

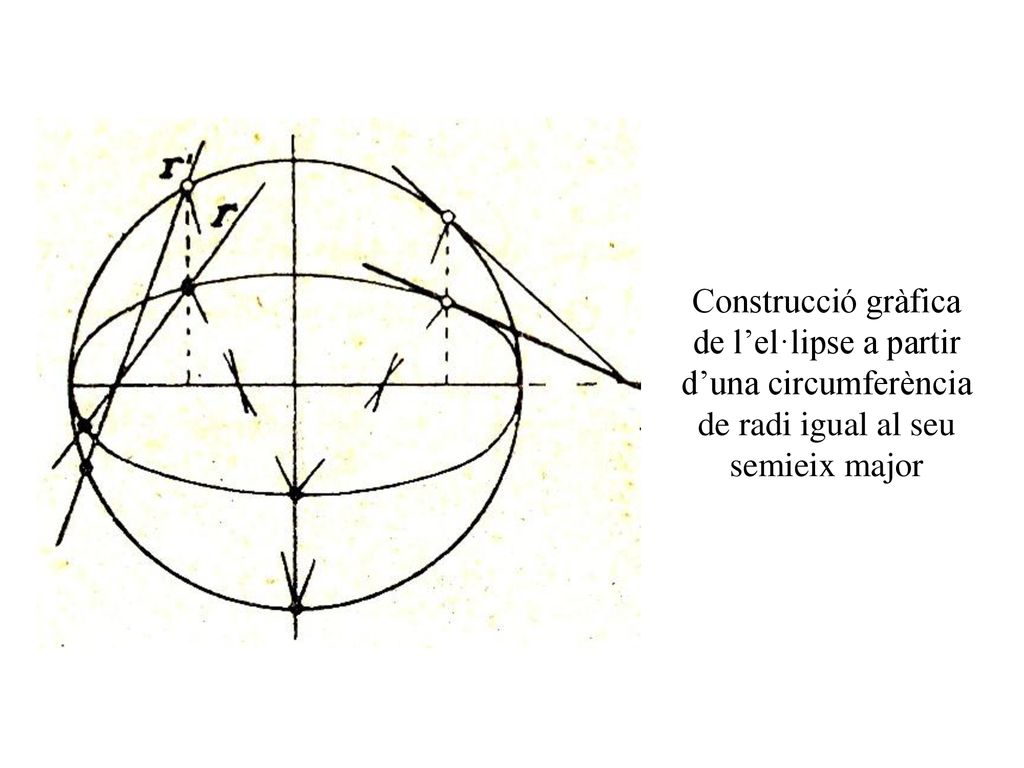

7 Construcció gràfica de l’el·lipse a partir d’una circumferència de radi igual al seu semieix major

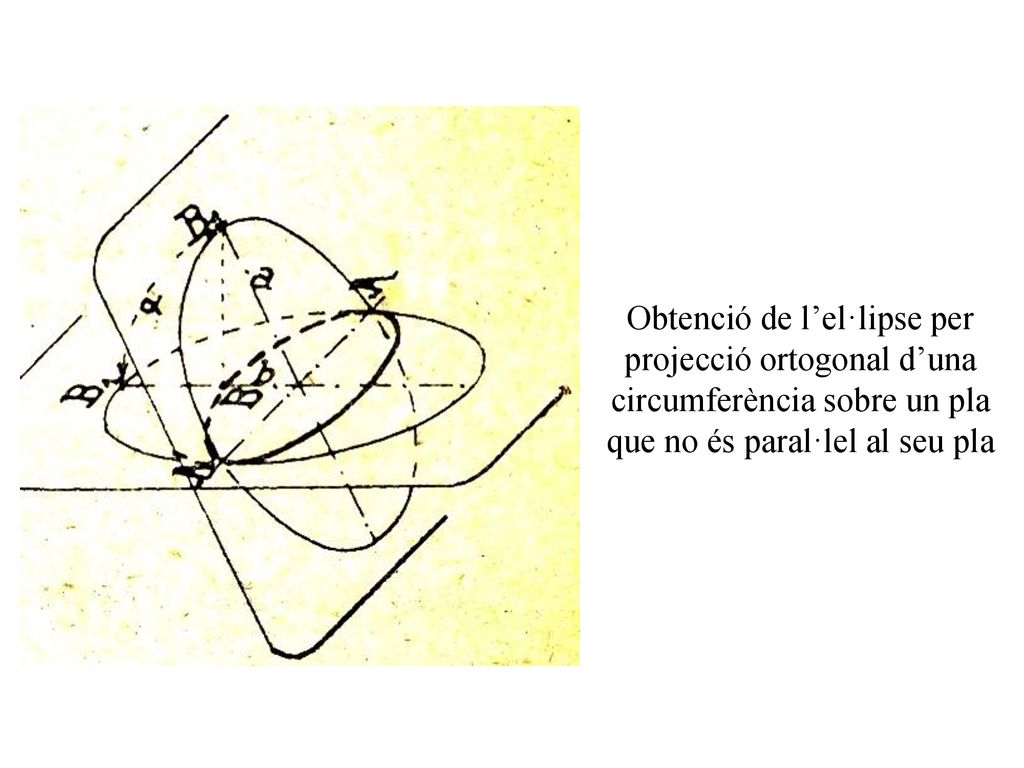

8 Obtenció de l’el·lipse per projecció ortogonal d’una circumferència sobre un pla que no és paral·lel al seu pla

9 Construcció gràfica d’una el·lipse mitjançant un el·lipsògraf, consistent en un regle de llargada constant i dues regates segons els eixos OX i OY

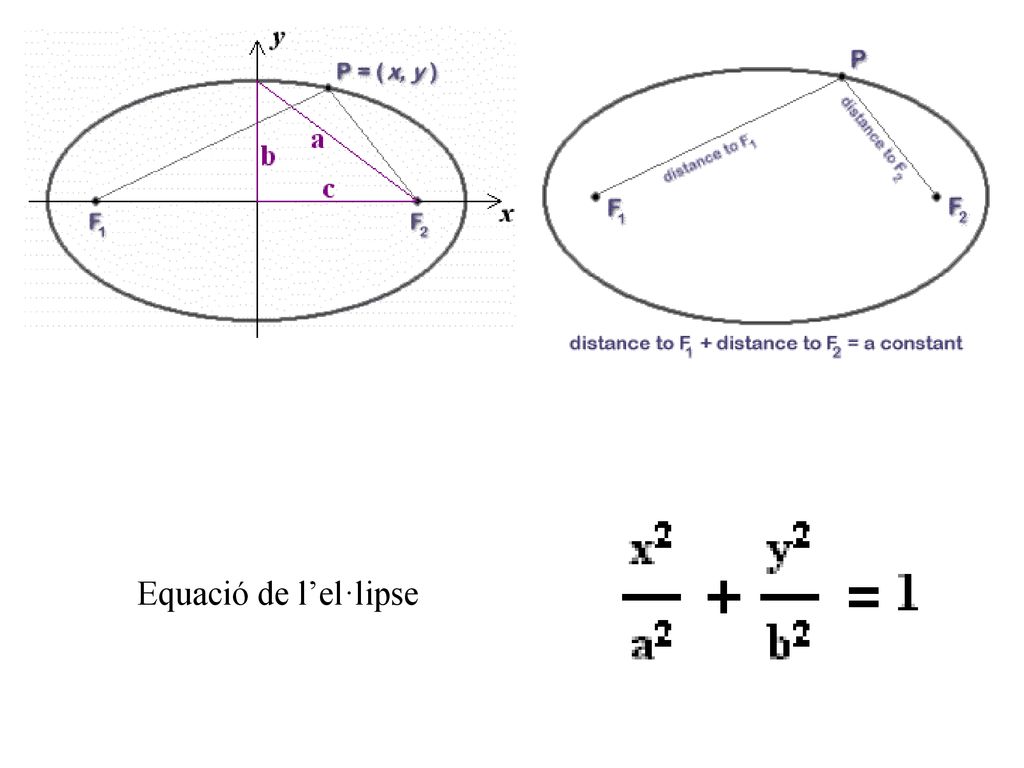

10 Equació de l’el·lipse

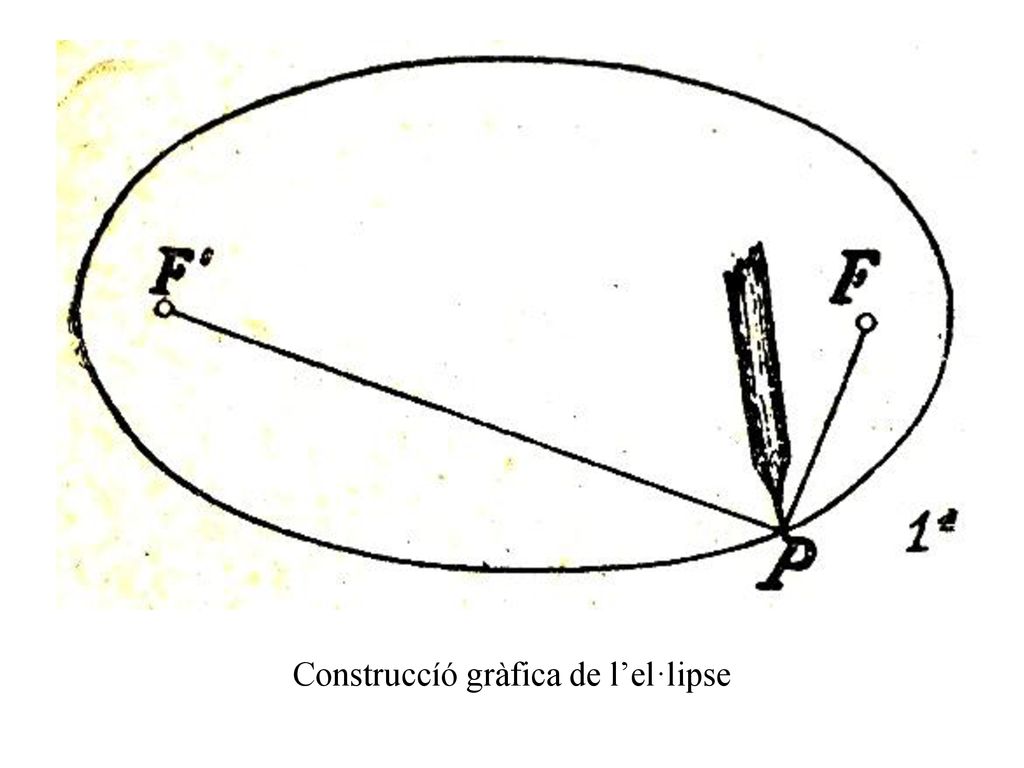

11 Construccíó gràfica de l’el·lipse

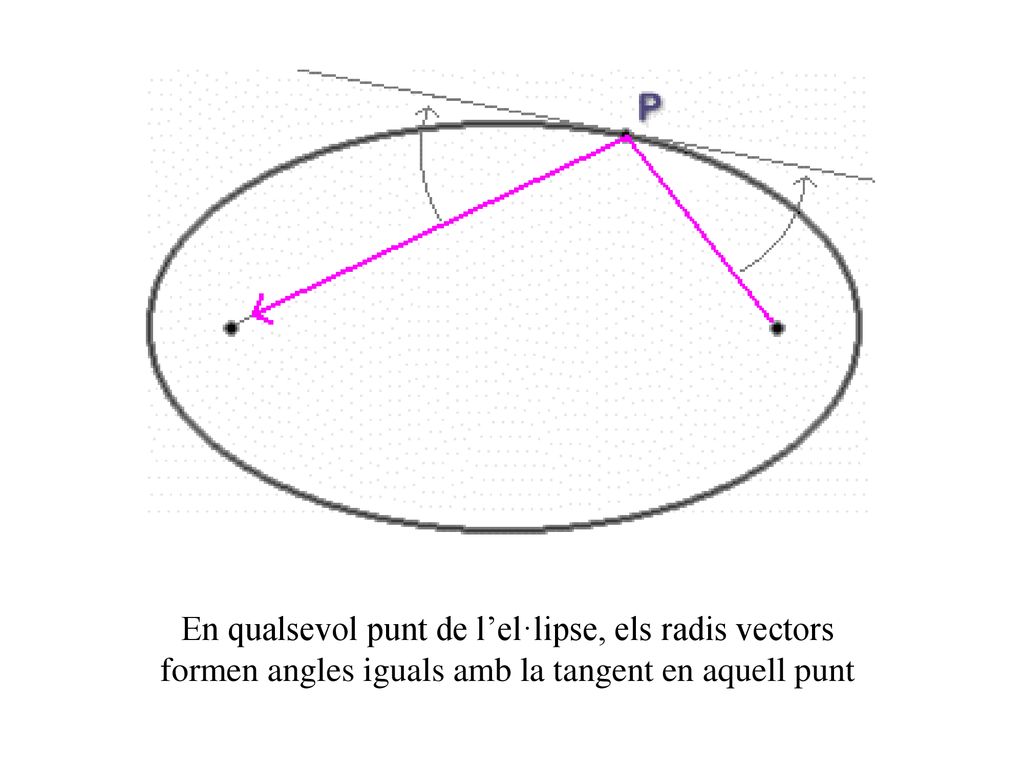

12 En qualsevol punt de l’el·lipse, els radis vectors formen angles iguals amb la tangent en aquell punt

13 Focus de l’el·lipse

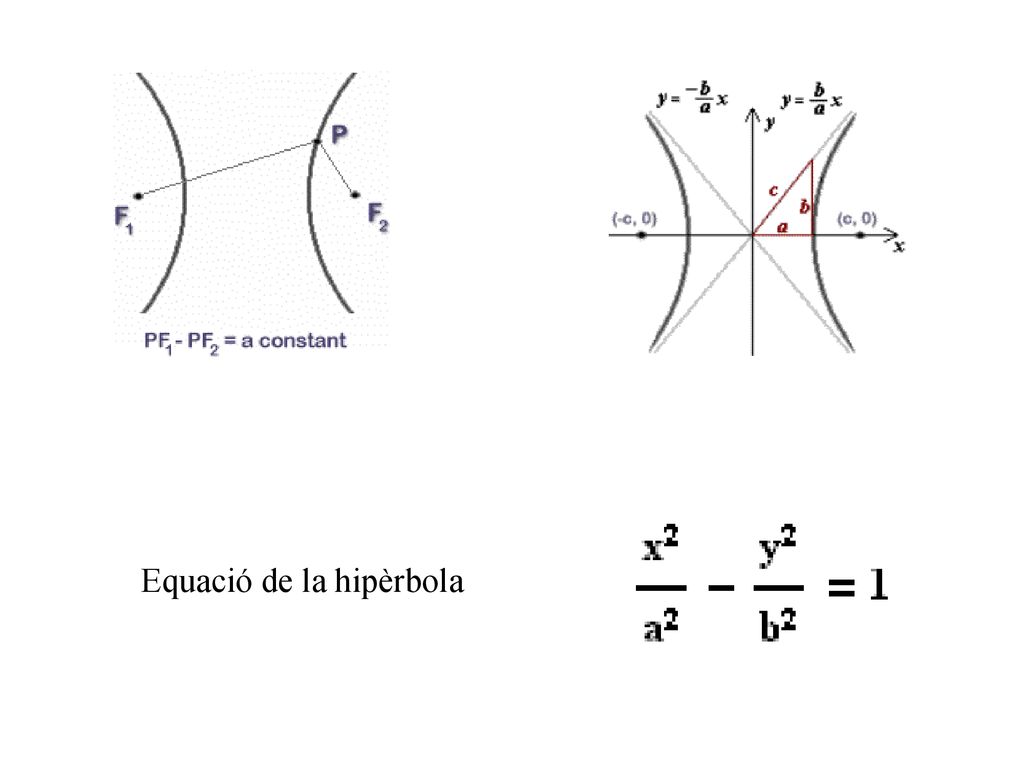

14 Equació de la hipèrbola

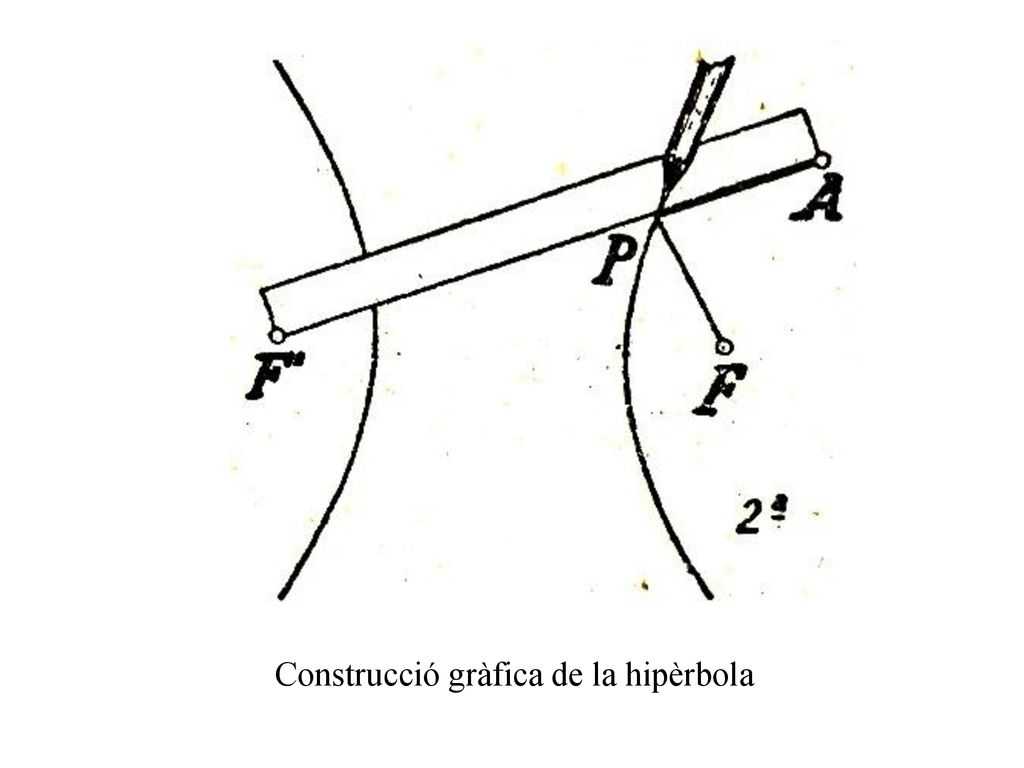

15 Construcció gràfica de la hipèrbola

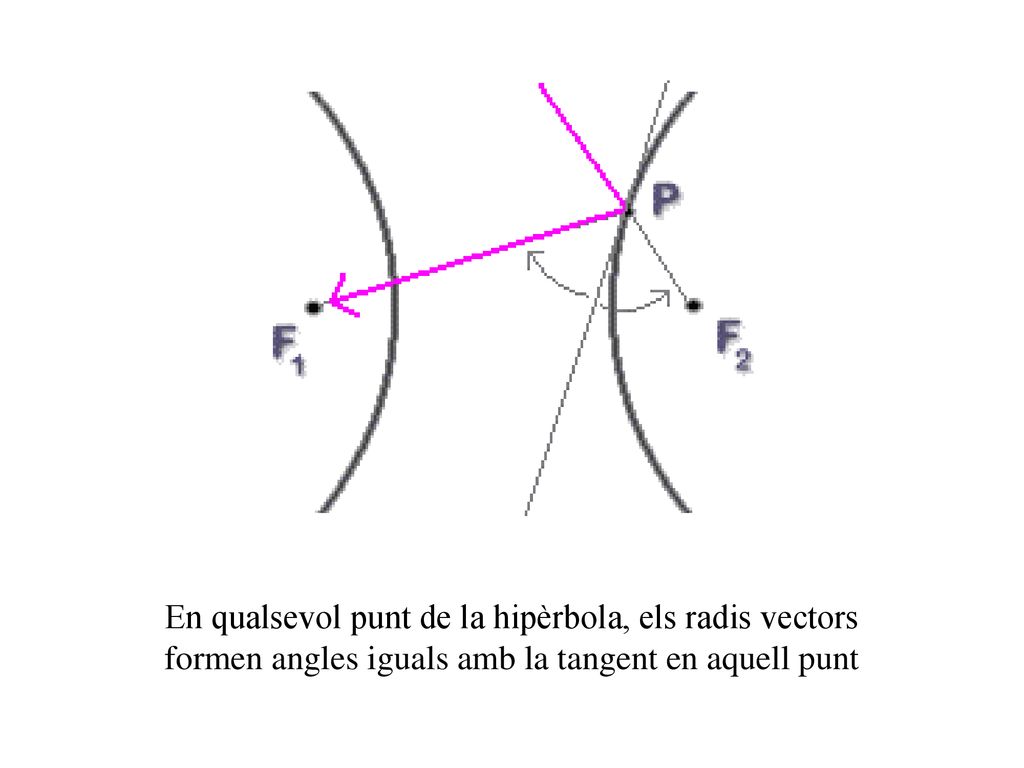

16 En qualsevol punt de la hipèrbola, els radis vectors formen angles iguals amb la tangent en aquell punt

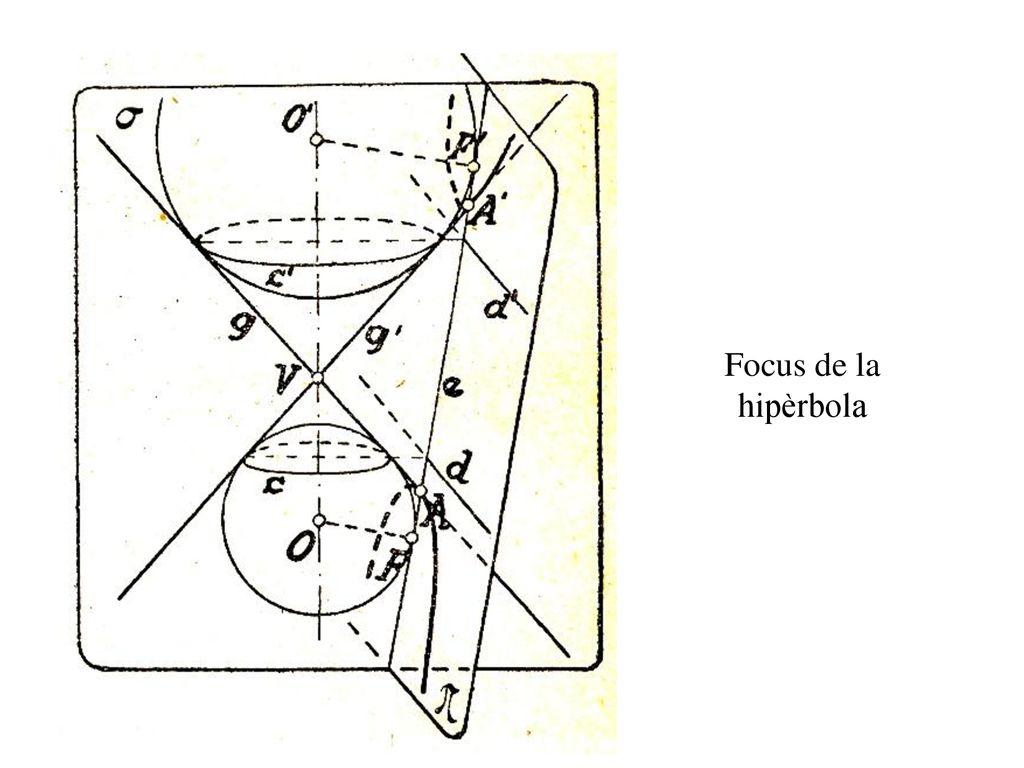

17 Focus de la hipèrbola

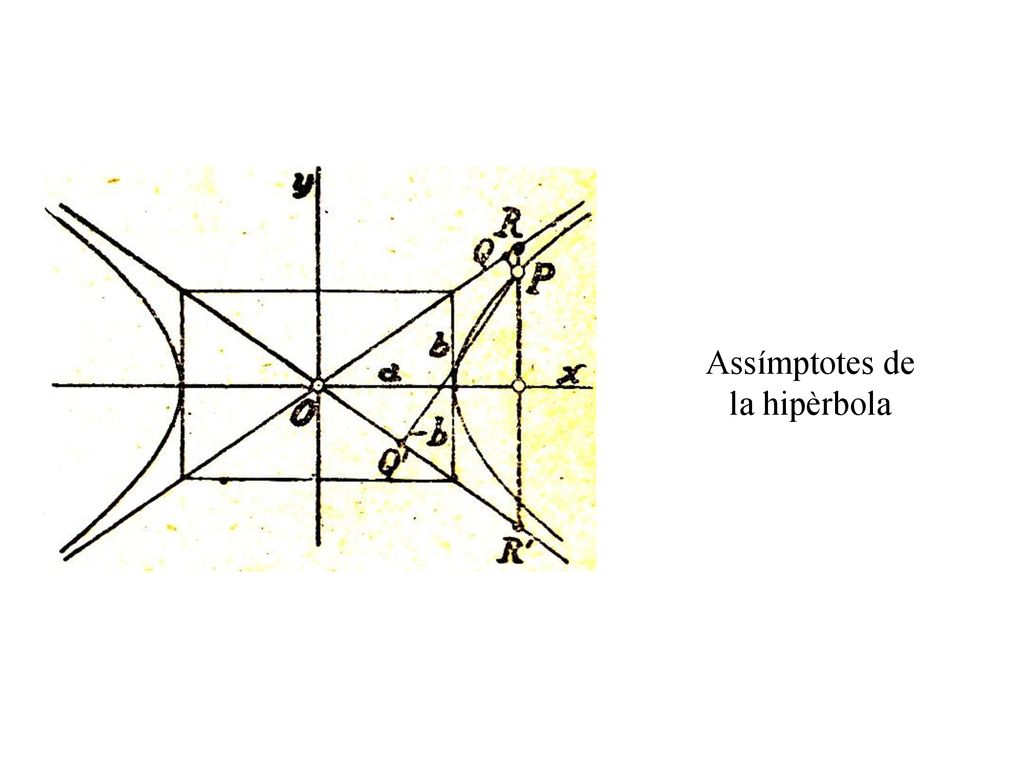

18 Assímptotes de la hipèrbola

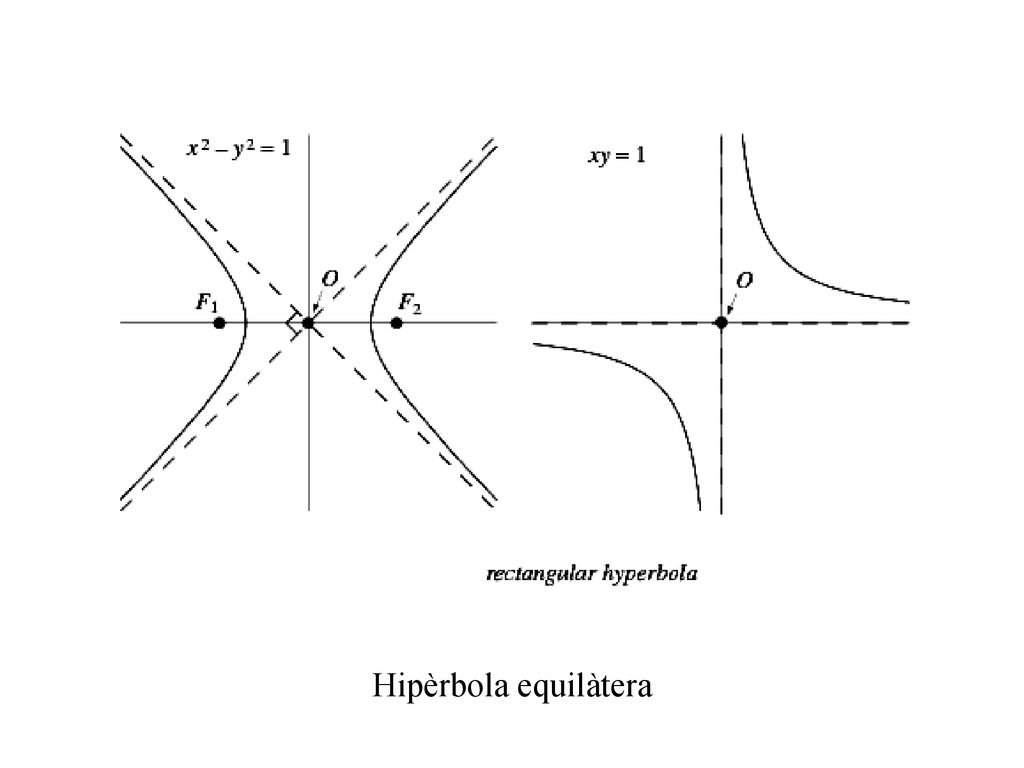

19 Hipèrbola equilàtera

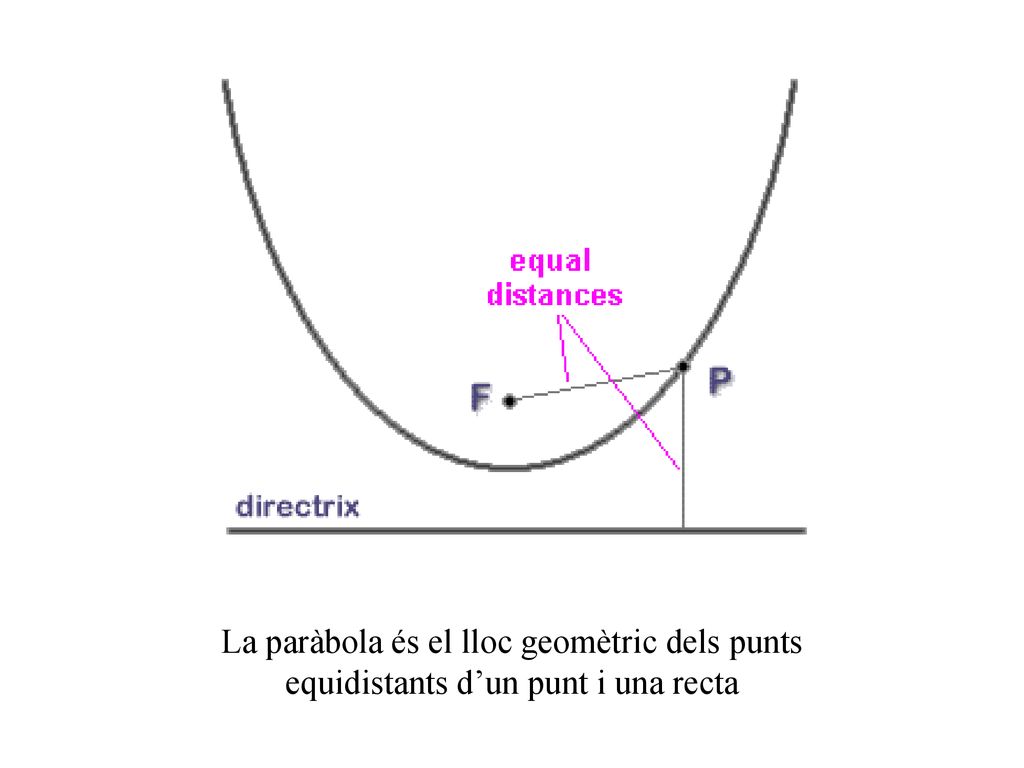

20 La paràbola és el lloc geomètric dels punts equidistants d’un punt i una recta

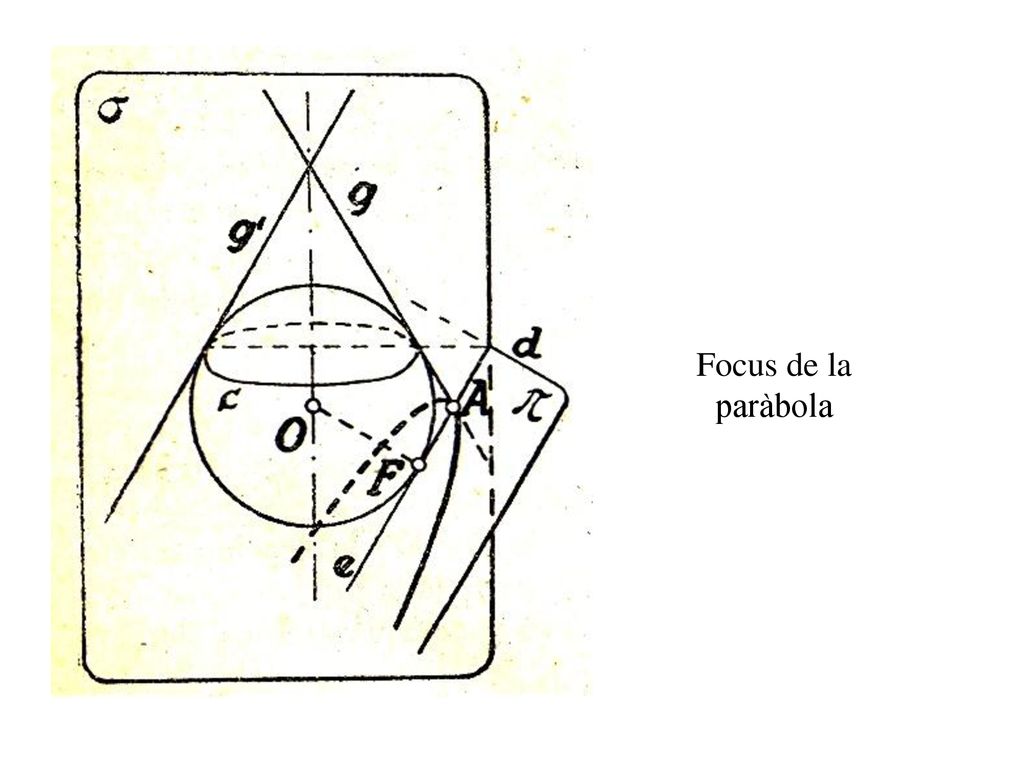

21 Focus de la paràbola

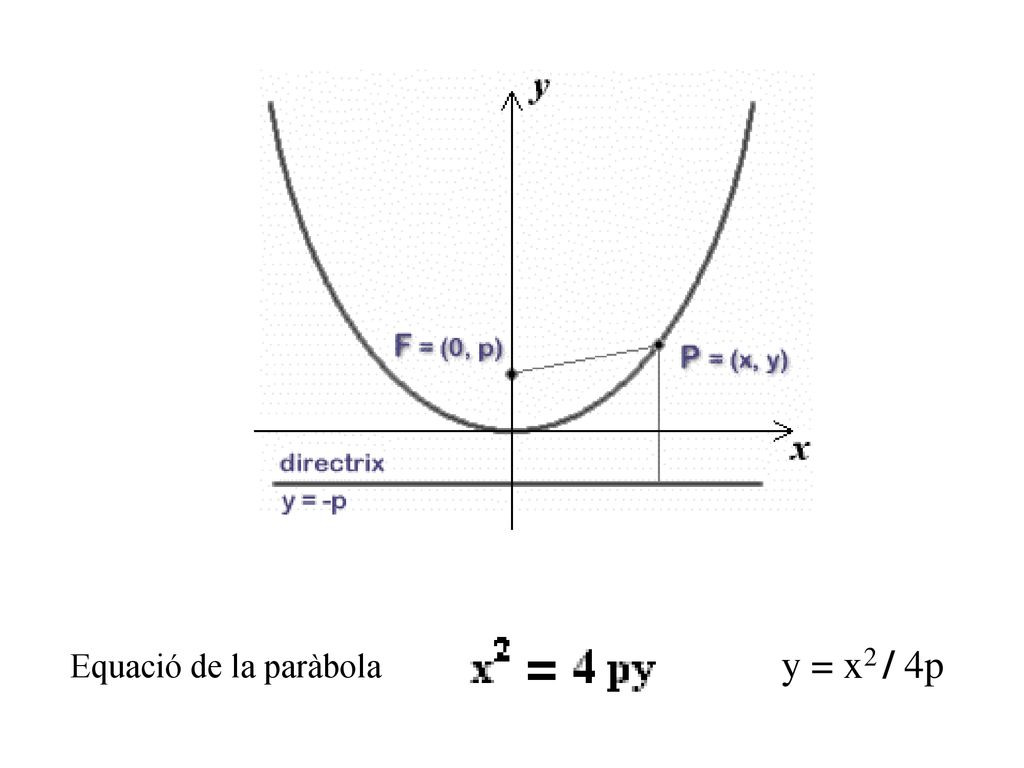

22 Equació de la paràbola y = x2 / 4p

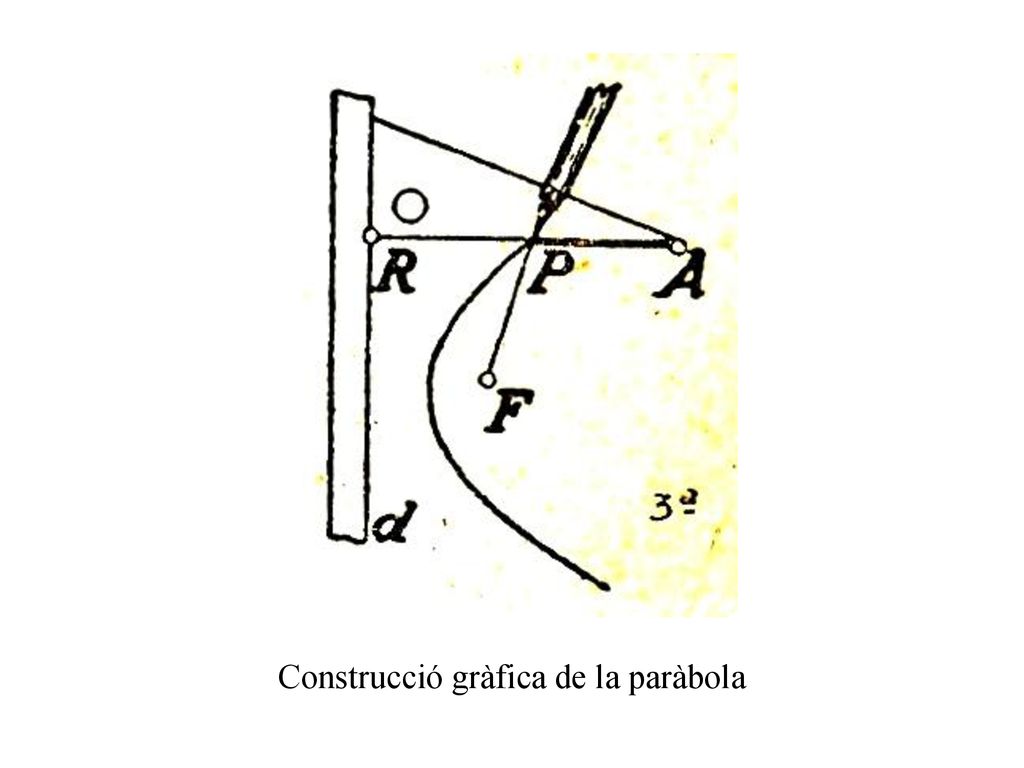

23 Construcció gràfica de la paràbola

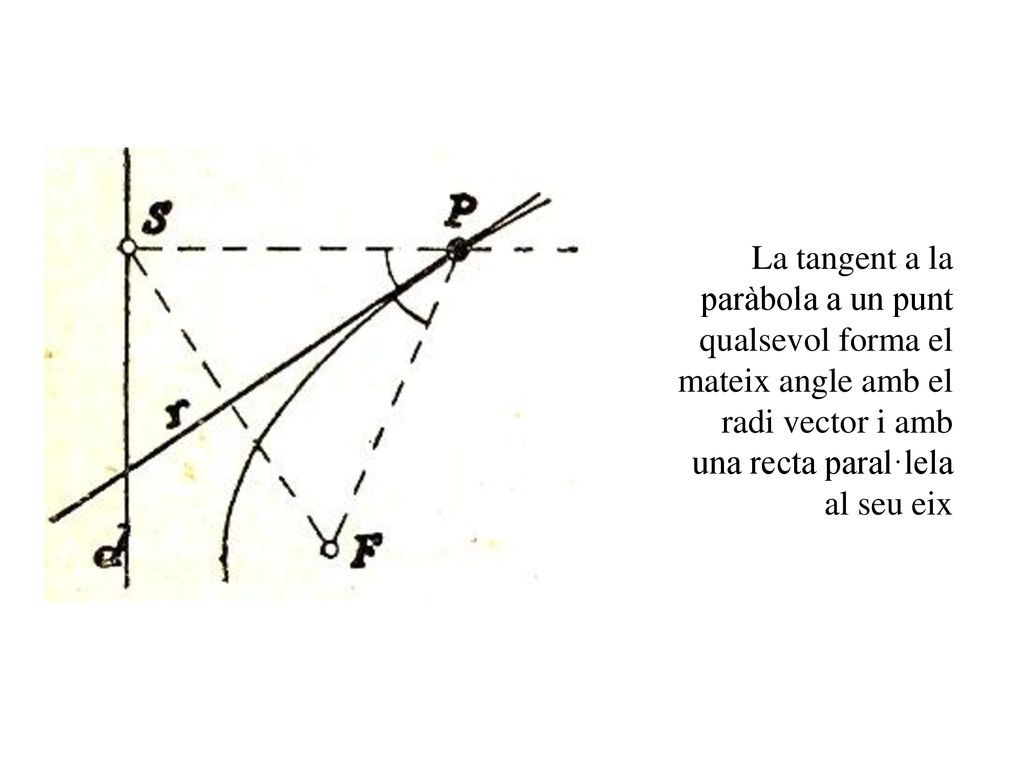

24 La tangent a la paràbola a un punt qualsevol forma el mateix angle amb el radi vector i amb una recta paral·lela al seu eix

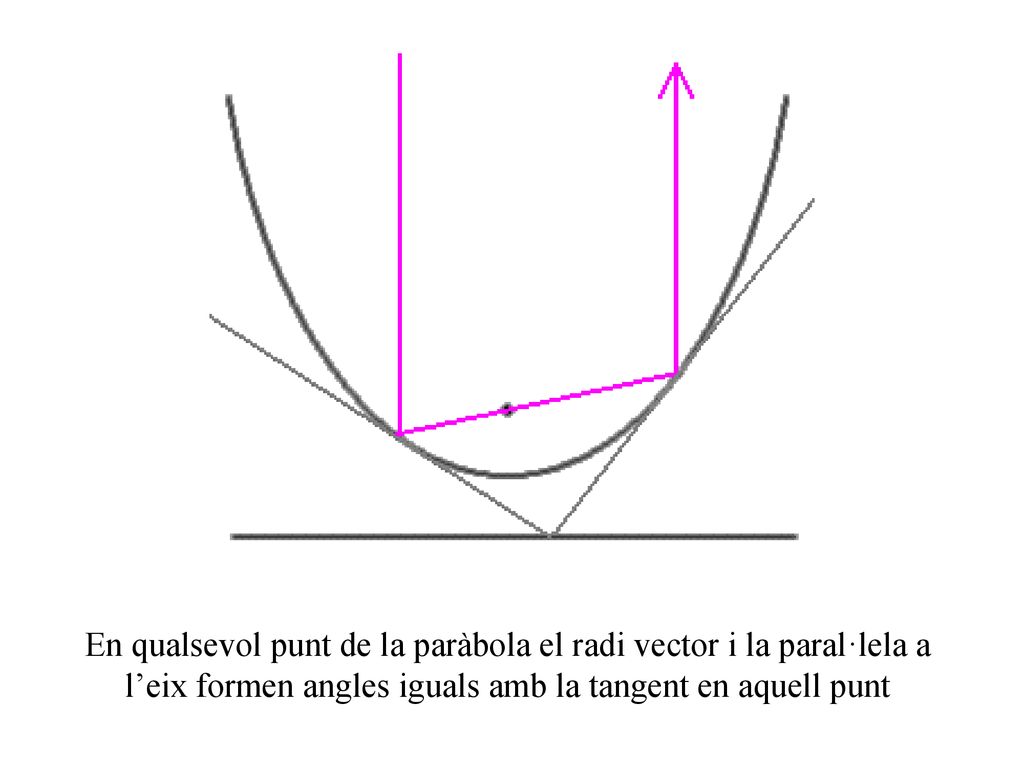

25 En qualsevol punt de la paràbola el radi vector i la paral·lela a l’eix formen angles iguals amb la tangent en aquell punt

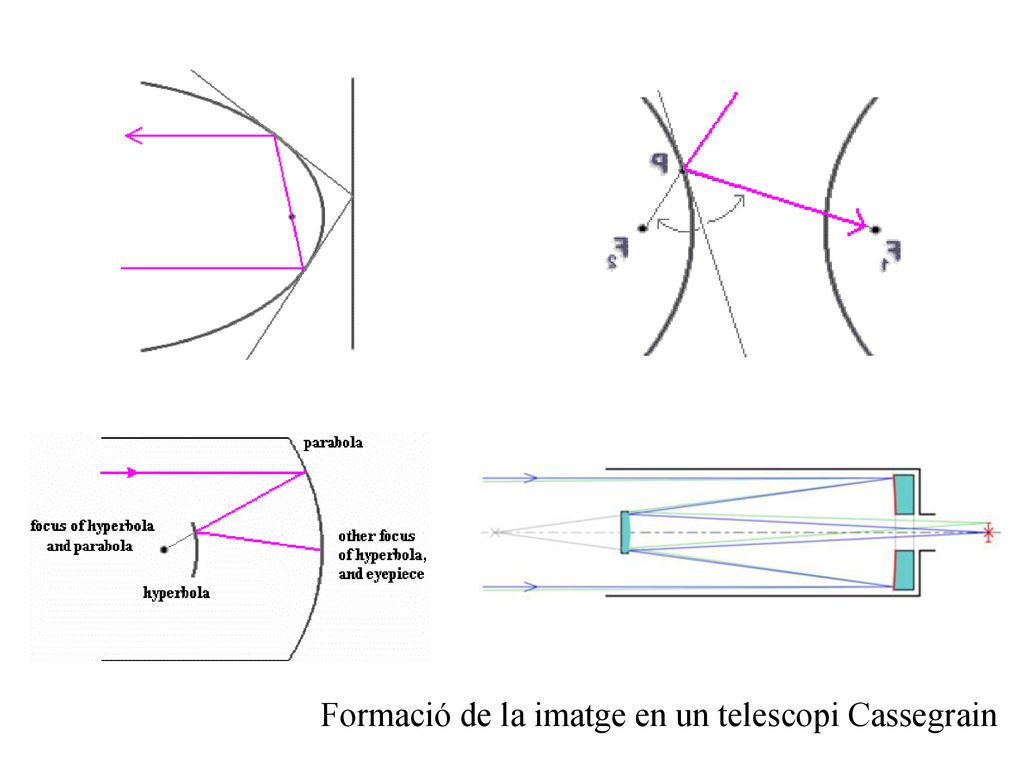

26 Formació de la imatge en un telescopi Cassegrain

27 En un telescopi Cassegrain el mirall és parabòlic, però en un Schmidt-Cassegrain és esfèric, i per això hi ha d’haver una làmina correctora a l’entrada del tub

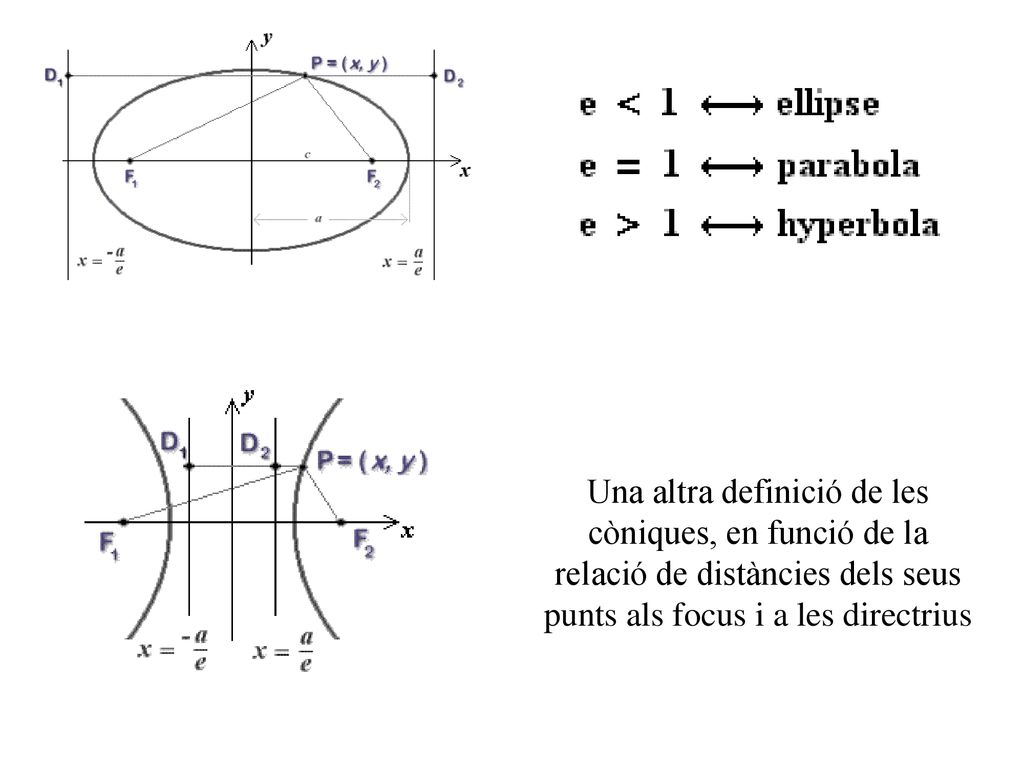

28 Una altra definició de les còniques, en funció de la relació de distàncies dels seus punts als focus i a les directrius

29 Una de les dues directrius de l’el·lipse

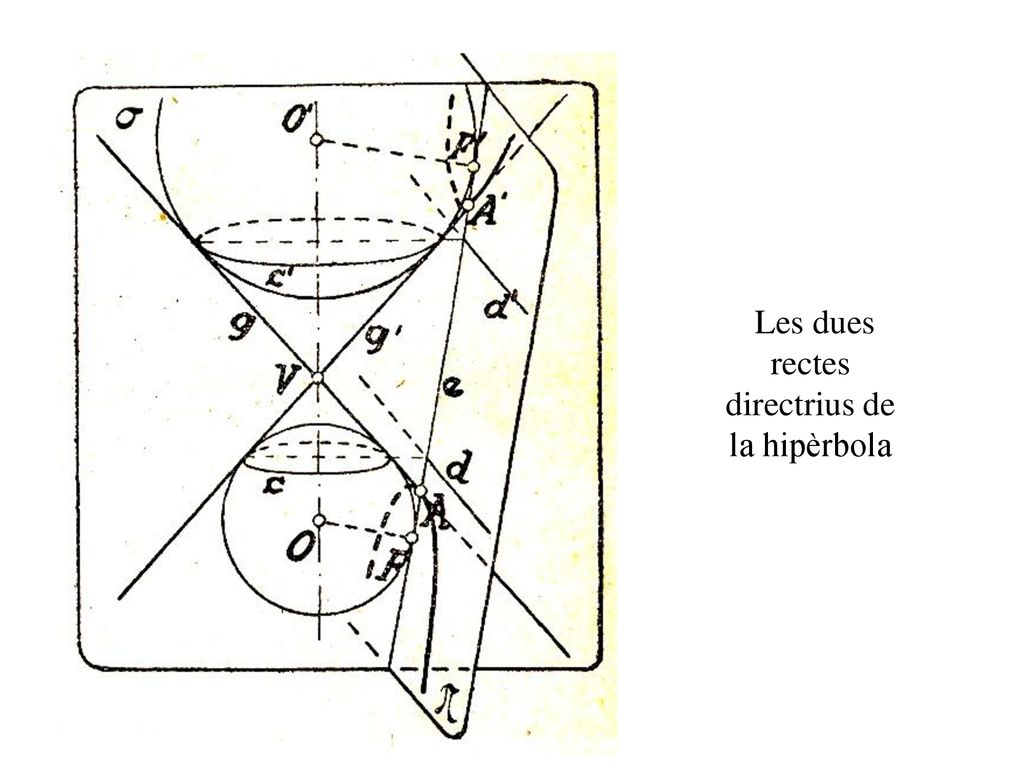

30 Les dues rectes directrius de la hipèrbola

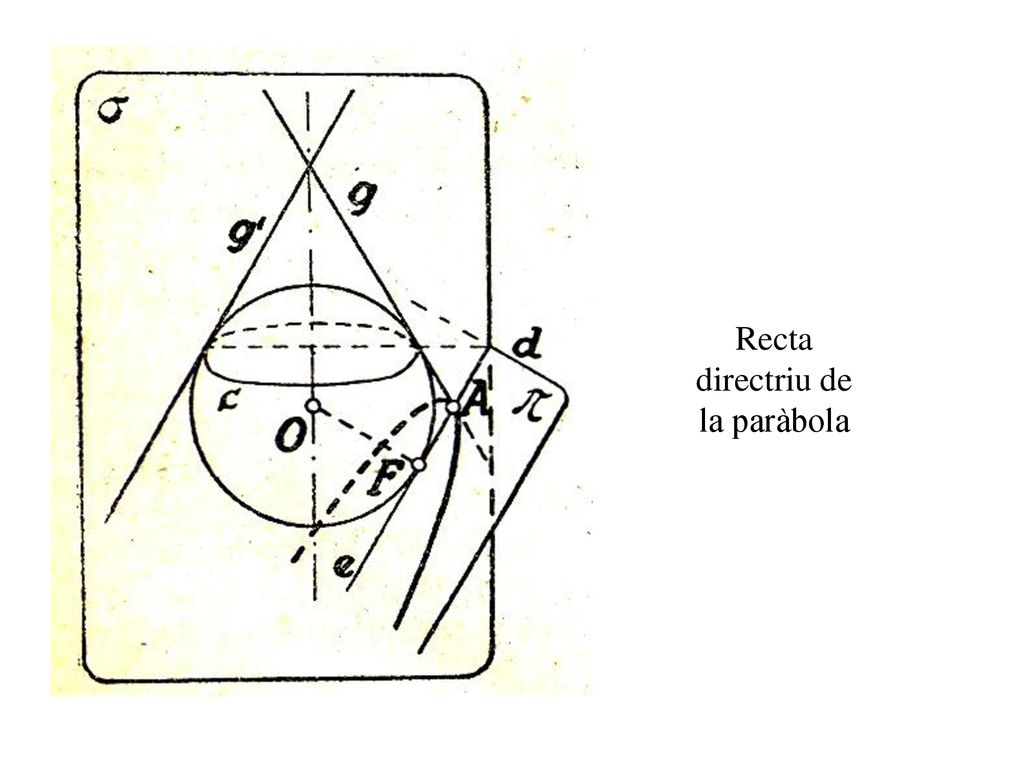

31 Recta directriu de la paràbola

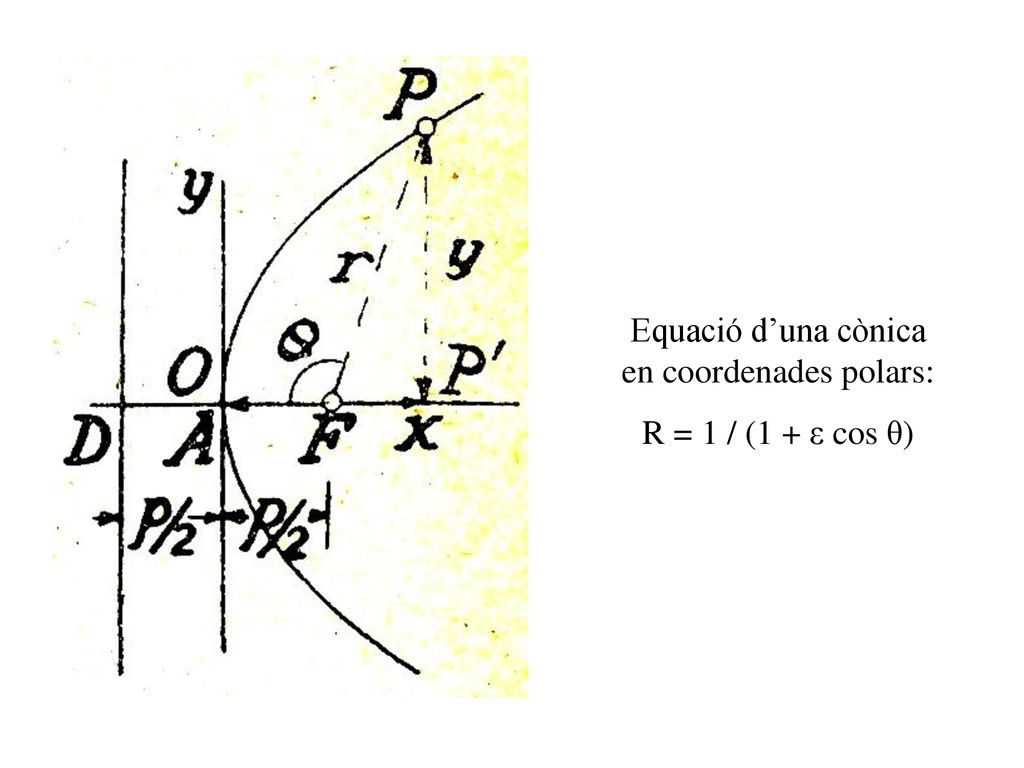

32 Equació d’una cònica en coordenades polars:
R = 1 / (1 + ε cos θ)
