1 ÁREA VINCULACIÓN CLIENTES ENERGÍA

2 REVISIÓN DE PROYECTOS PARTICULARES CON EL SOFTWARE AUTOCAD DESIGN REVIEW
Cuando la respuesta de punto de conexión indica que se debe presentar ante EPM un proyecto particularmente complejo, el cliente debe diseñarlo en cualquier software de dibujo de planos y luego hacer la impresión digital en formato DWF, si el software utilizado no es Autocad entonces generar un PDF para poder realizar la revisión del proyecto. A continuación, se muestran los pasos que se debe de seguir para todo el proceso de revisión.

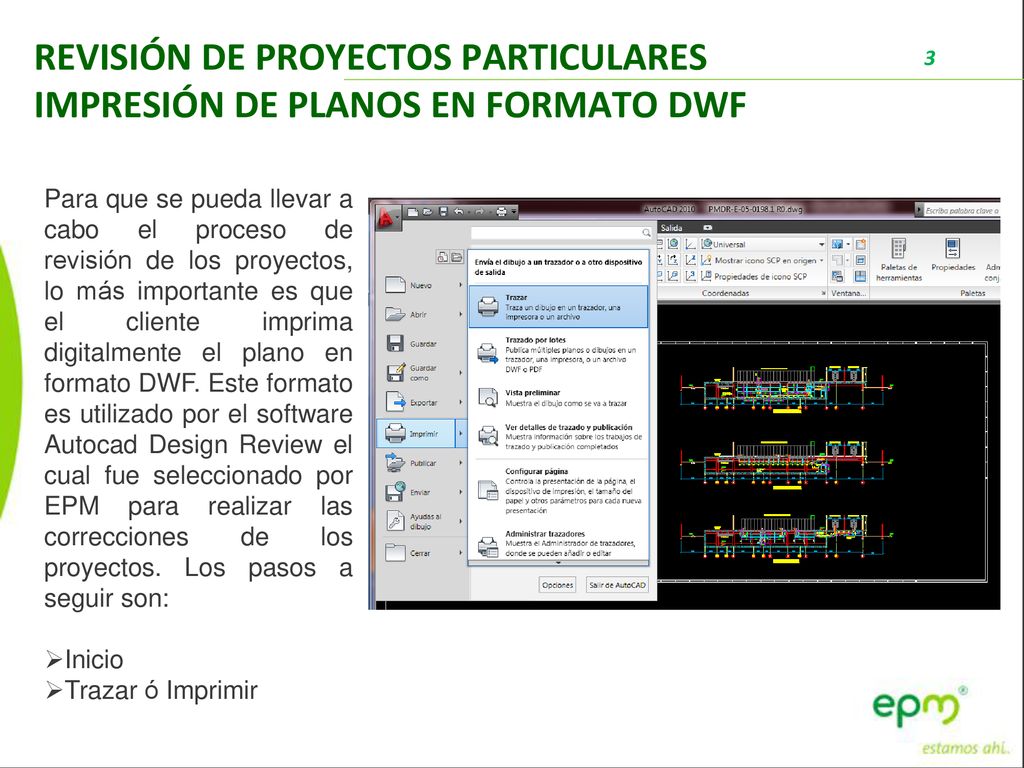

3 REVISIÓN DE PROYECTOS PARTICULARES IMPRESIÓN DE PLANOS EN FORMATO DWF
Para que se pueda llevar a cabo el proceso de revisión de los proyectos, lo más importante es que el cliente imprima digitalmente el plano en formato DWF. Este formato es utilizado por el software Autocad Design Review el cual fue seleccionado por EPM para realizar las correcciones de los proyectos. Los pasos a seguir son: Inicio Trazar ó Imprimir

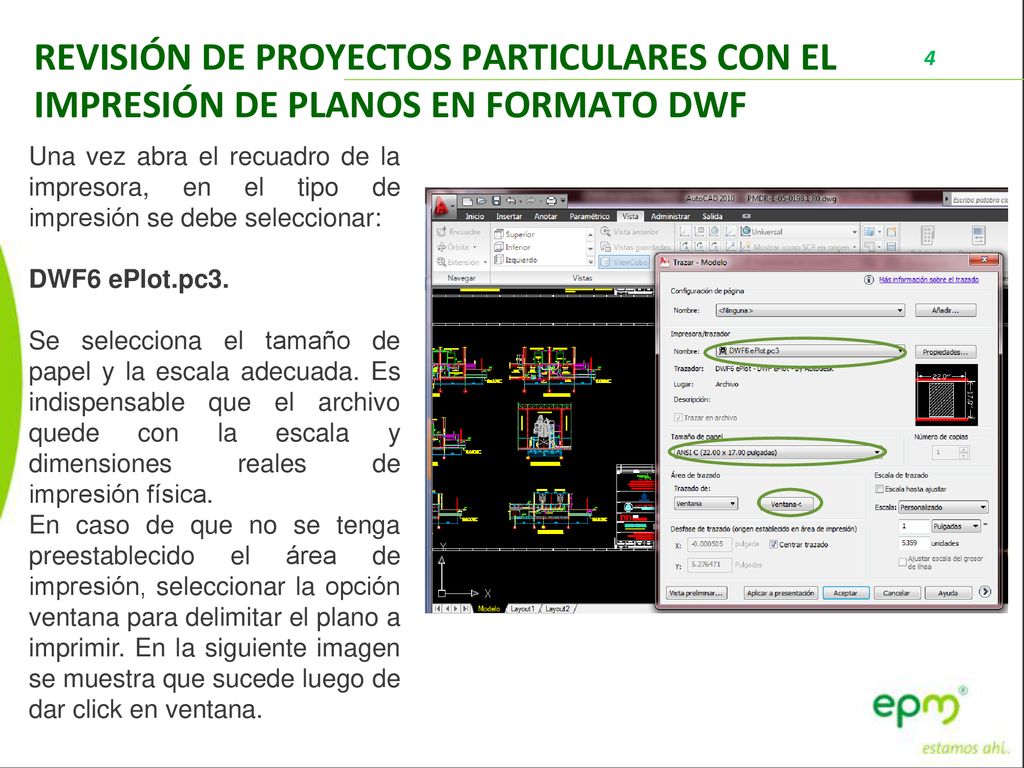

4 REVISIÓN DE PROYECTOS PARTICULARES CON EL IMPRESIÓN DE PLANOS EN FORMATO DWF
Una vez abra el recuadro de la impresora, en el tipo de impresión se debe seleccionar: DWF6 ePlot.pc3. Se selecciona el tamaño de papel y la escala adecuada. Es indispensable que el archivo quede con la escala y dimensiones reales de impresión física. En caso de que no se tenga preestablecido el área de impresión, seleccionar la opción ventana para delimitar el plano a imprimir. En la siguiente imagen se muestra que sucede luego de dar click en ventana.

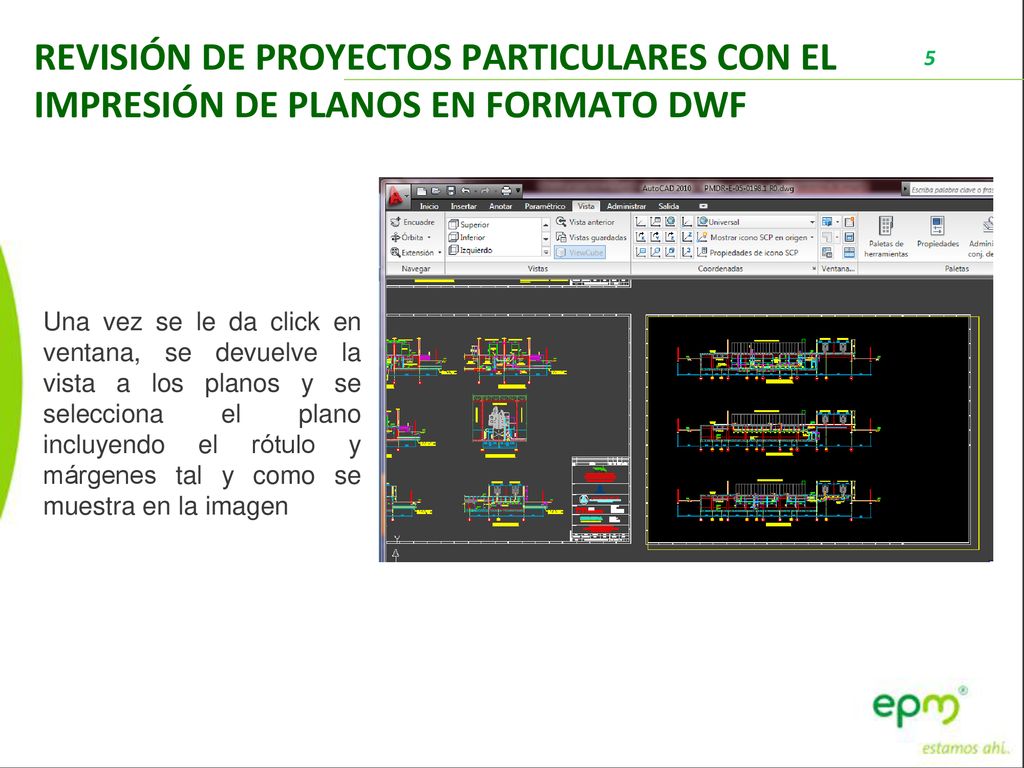

5 REVISIÓN DE PROYECTOS PARTICULARES CON EL IMPRESIÓN DE PLANOS EN FORMATO DWF
Una vez se le da click en ventana, se devuelve la vista a los planos y se selecciona el plano incluyendo el rótulo y márgenes tal y como se muestra en la imagen

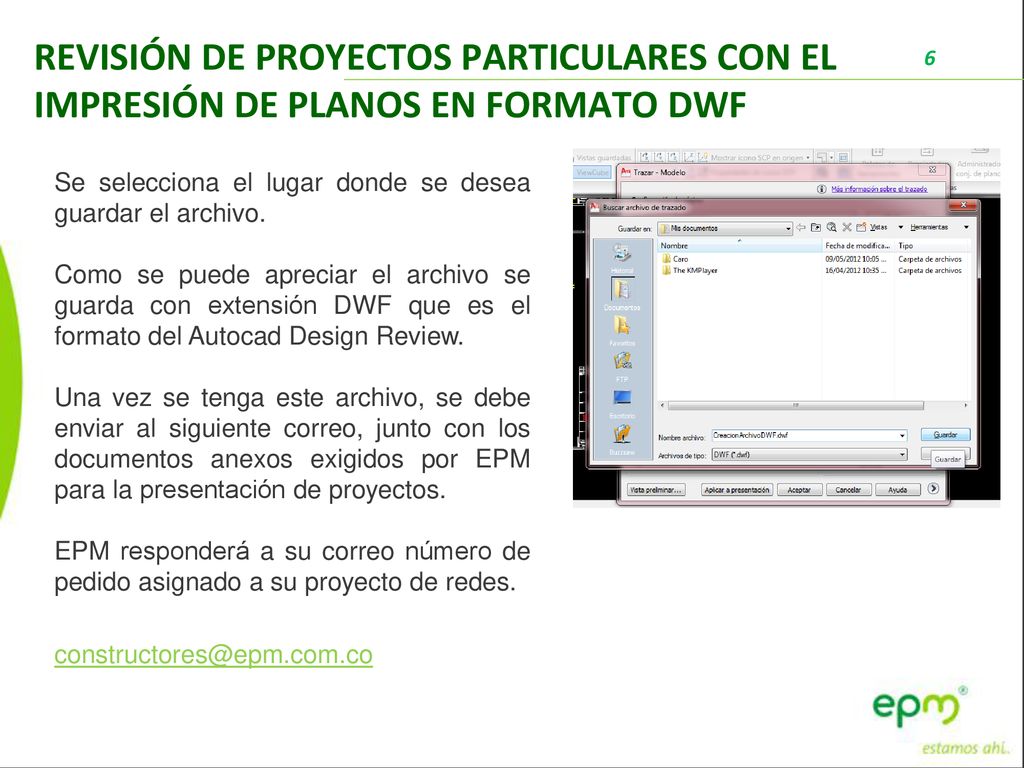

6 REVISIÓN DE PROYECTOS PARTICULARES CON EL IMPRESIÓN DE PLANOS EN FORMATO DWF
Se selecciona el lugar donde se desea guardar el archivo. Como se puede apreciar el archivo se guarda con extensión DWF que es el formato del Autocad Design Review. Una vez se tenga este archivo, se debe enviar al siguiente correo, junto con los documentos anexos exigidos por EPM para la presentación de proyectos. EPM responderá a su correo número de pedido asignado a su proyecto de redes.

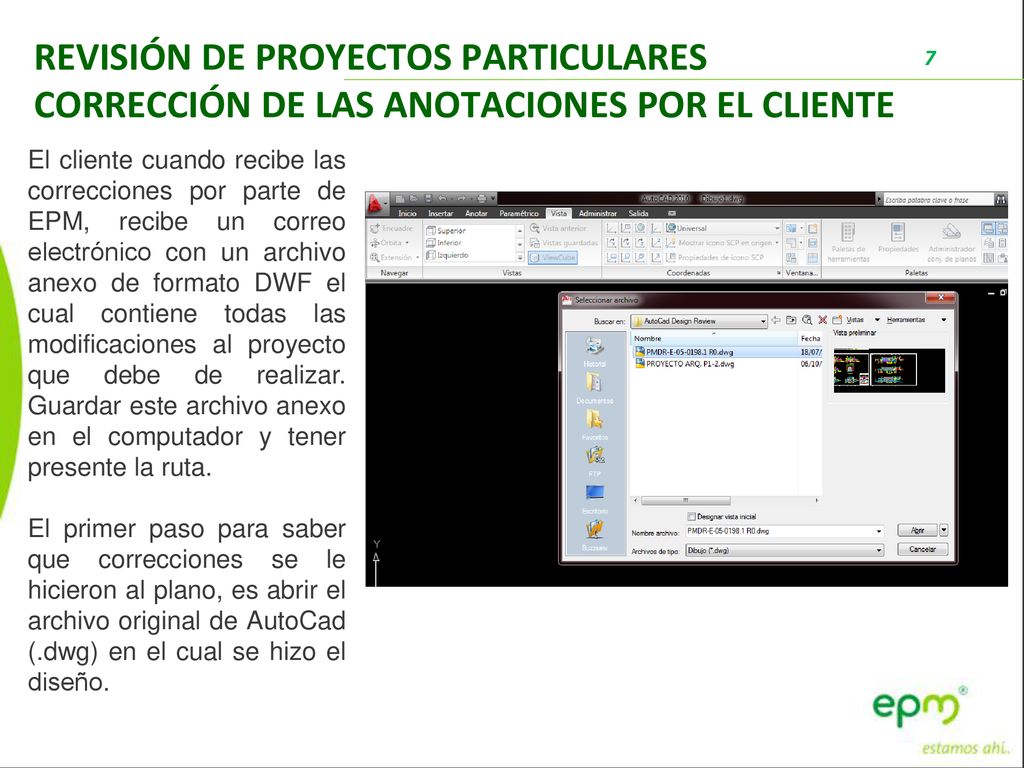

7 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
El cliente cuando recibe las correcciones por parte de EPM, recibe un correo electrónico con un archivo anexo de formato DWF el cual contiene todas las modificaciones al proyecto que debe de realizar. Guardar este archivo anexo en el computador y tener presente la ruta. El primer paso para saber que correcciones se le hicieron al plano, es abrir el archivo original de AutoCad (.dwg) en el cual se hizo el diseño.

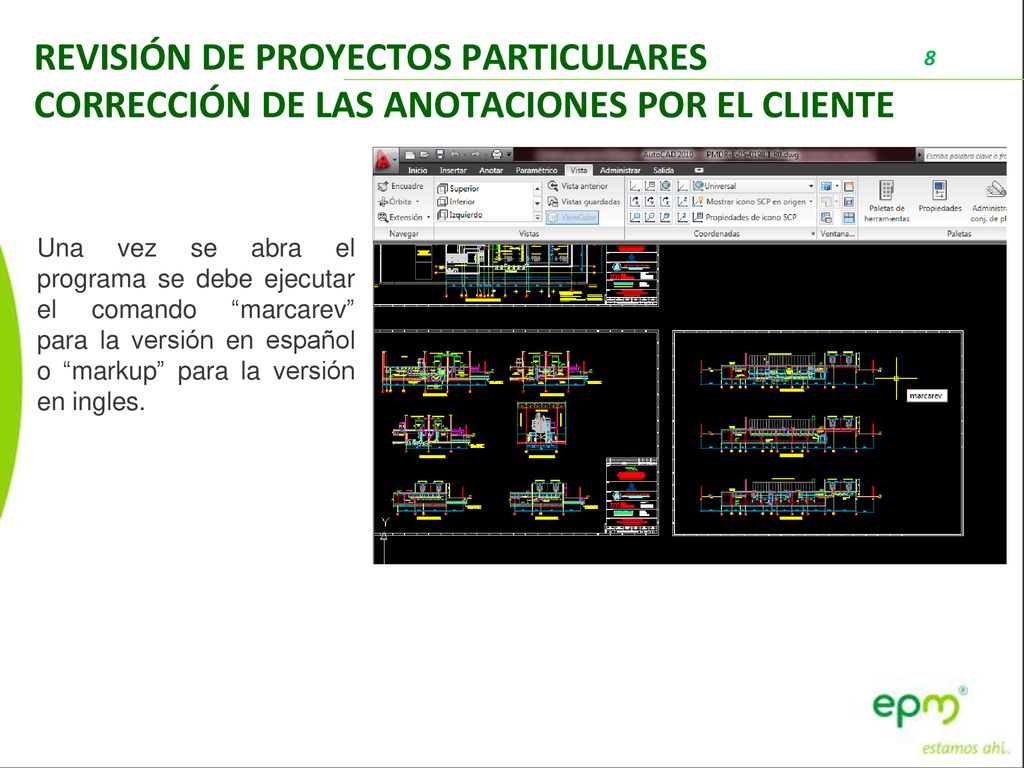

8 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Una vez se abra el programa se debe ejecutar el comando “marcarev” para la versión en español o “markup” para la versión en ingles.

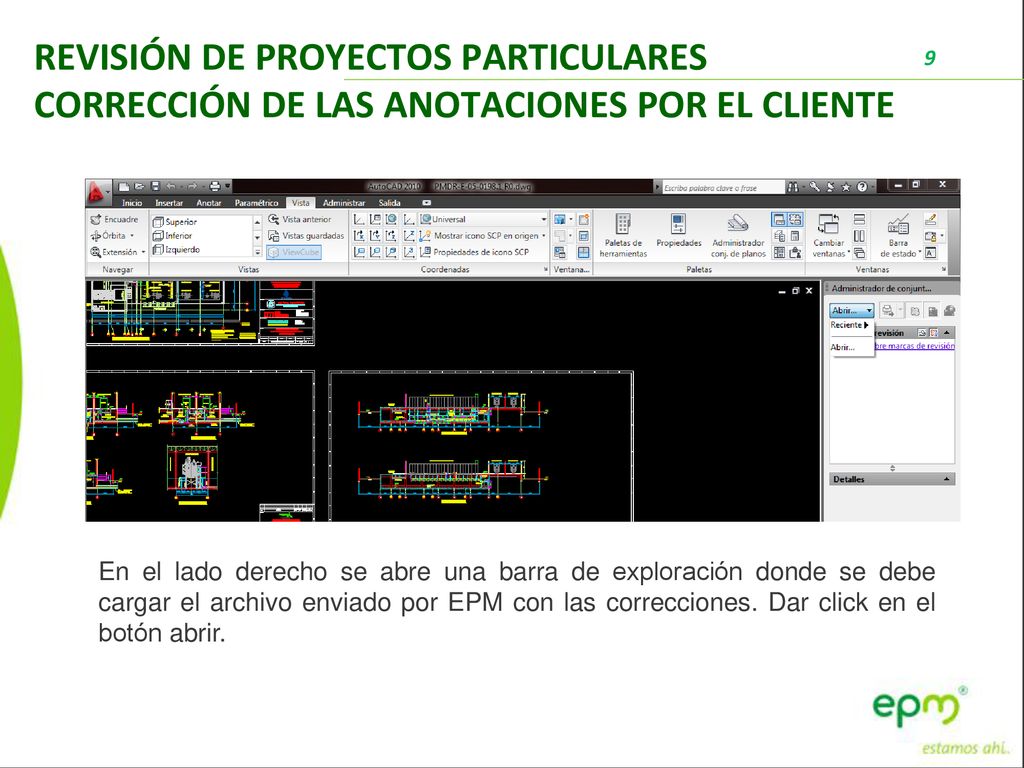

9 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
En el lado derecho se abre una barra de exploración donde se debe cargar el archivo enviado por EPM con las correcciones. Dar click en el botón abrir.

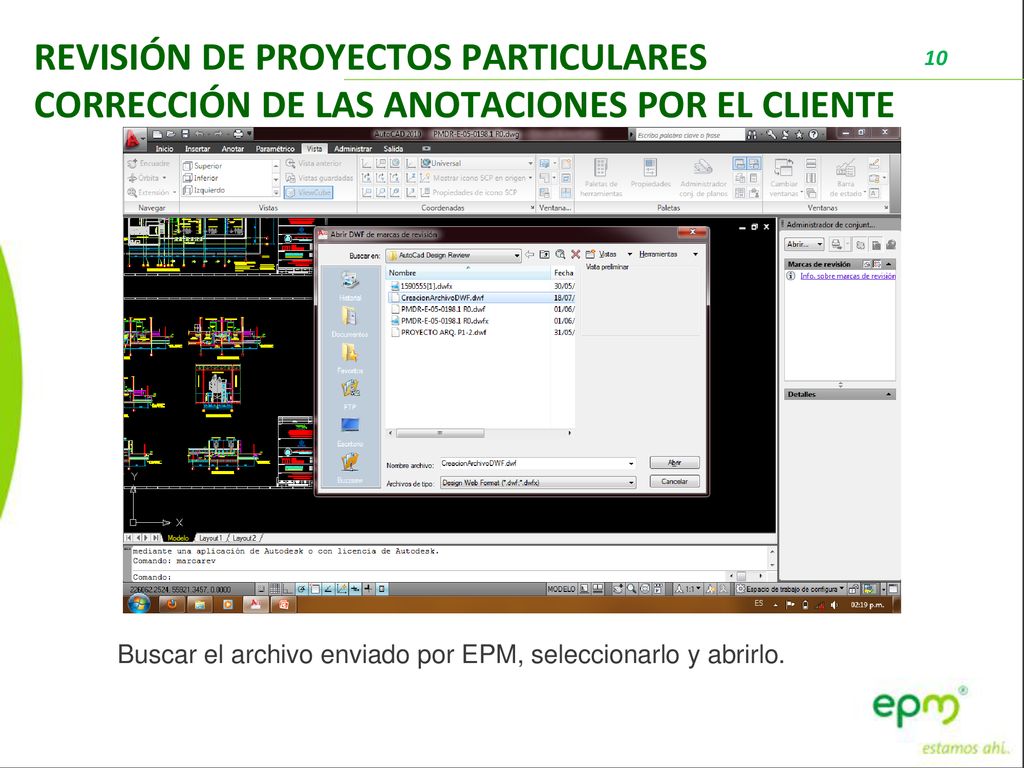

10 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Buscar el archivo enviado por EPM, seleccionarlo y abrirlo.

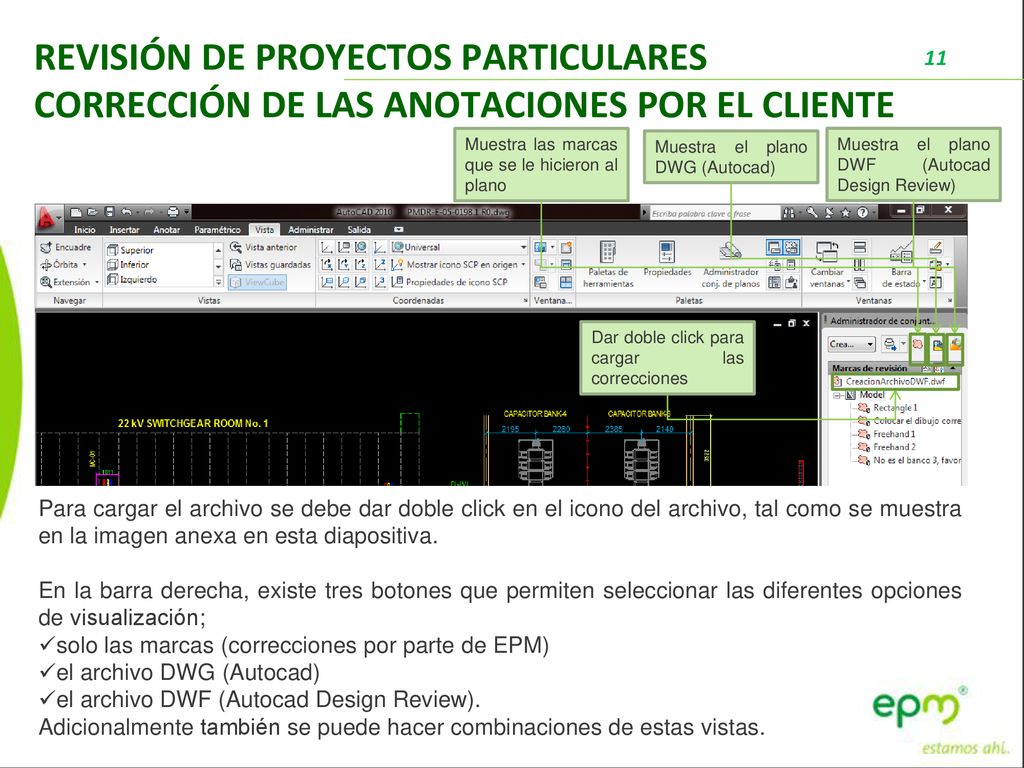

11 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Muestra las marcas que se le hicieron al plano Muestra el plano DWG (Autocad) Muestra el plano DWF (Autocad Design Review) Dar doble click para cargar las correcciones Para cargar el archivo se debe dar doble click en el icono del archivo, tal como se muestra en la imagen anexa en esta diapositiva. En la barra derecha, existe tres botones que permiten seleccionar las diferentes opciones de visualización; solo las marcas (correcciones por parte de EPM) el archivo DWG (Autocad) el archivo DWF (Autocad Design Review). Adicionalmente también se puede hacer combinaciones de estas vistas.

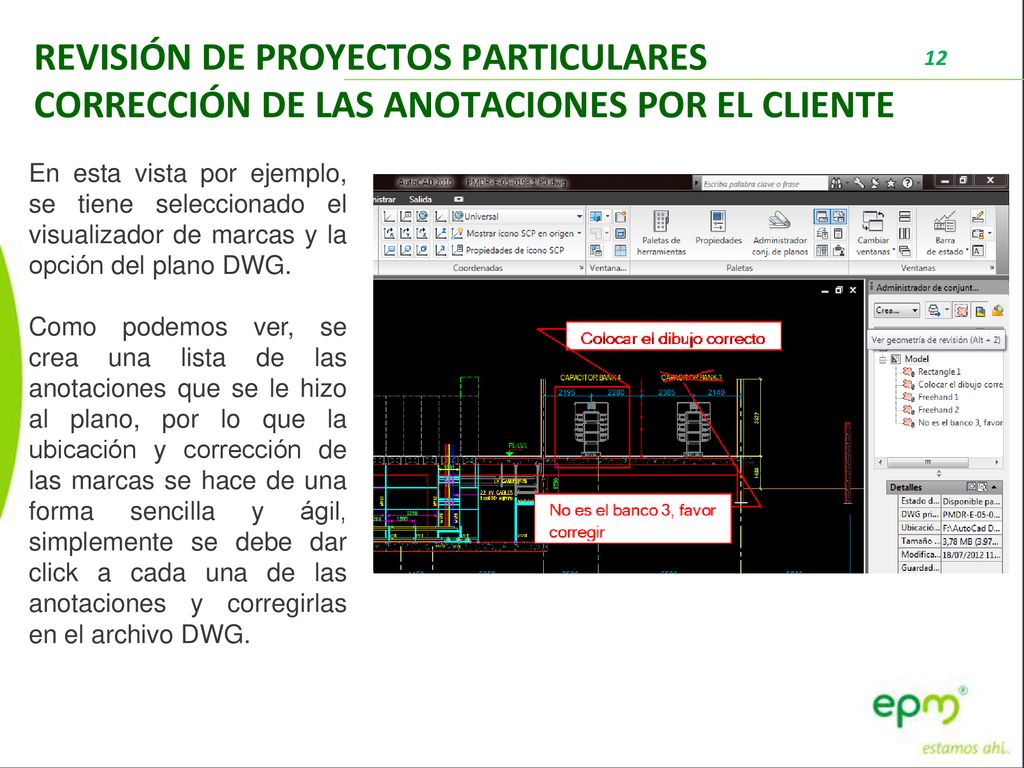

12 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
En esta vista por ejemplo, se tiene seleccionado el visualizador de marcas y la opción del plano DWG. Como podemos ver, se crea una lista de las anotaciones que se le hizo al plano, por lo que la ubicación y corrección de las marcas se hace de una forma sencilla y ágil, simplemente se debe dar click a cada una de las anotaciones y corregirlas en el archivo DWG.

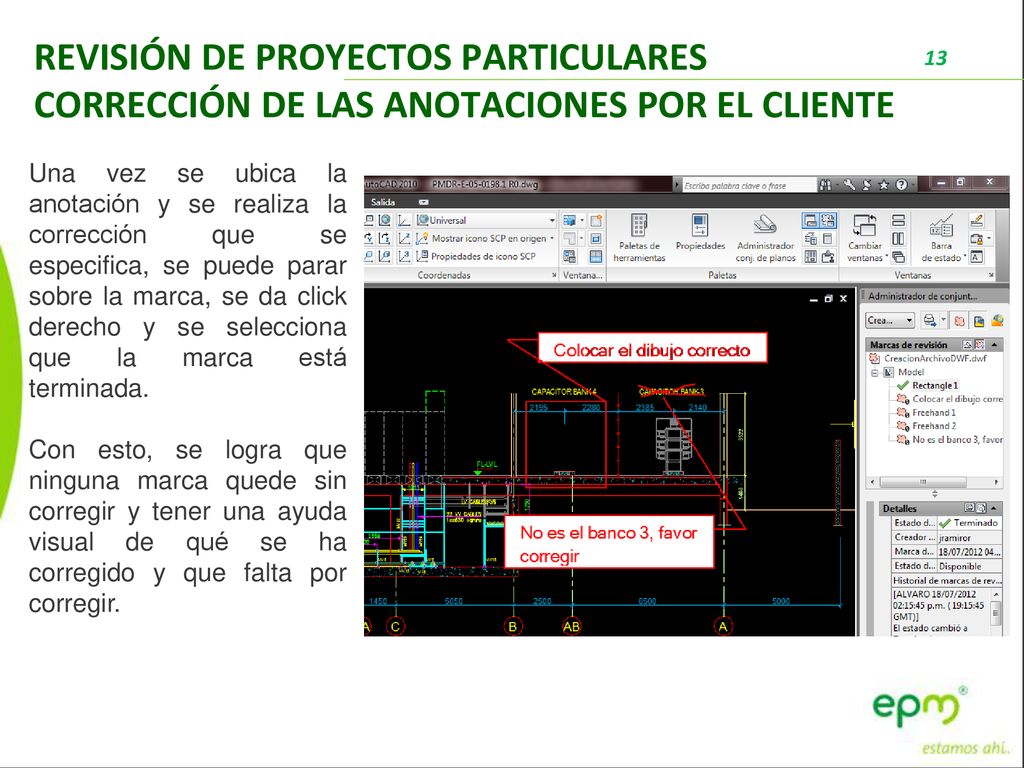

13 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Una vez se ubica la anotación y se realiza la corrección que se especifica, se puede parar sobre la marca, se da click derecho y se selecciona que la marca está terminada. Con esto, se logra que ninguna marca quede sin corregir y tener una ayuda visual de qué se ha corregido y que falta por corregir.

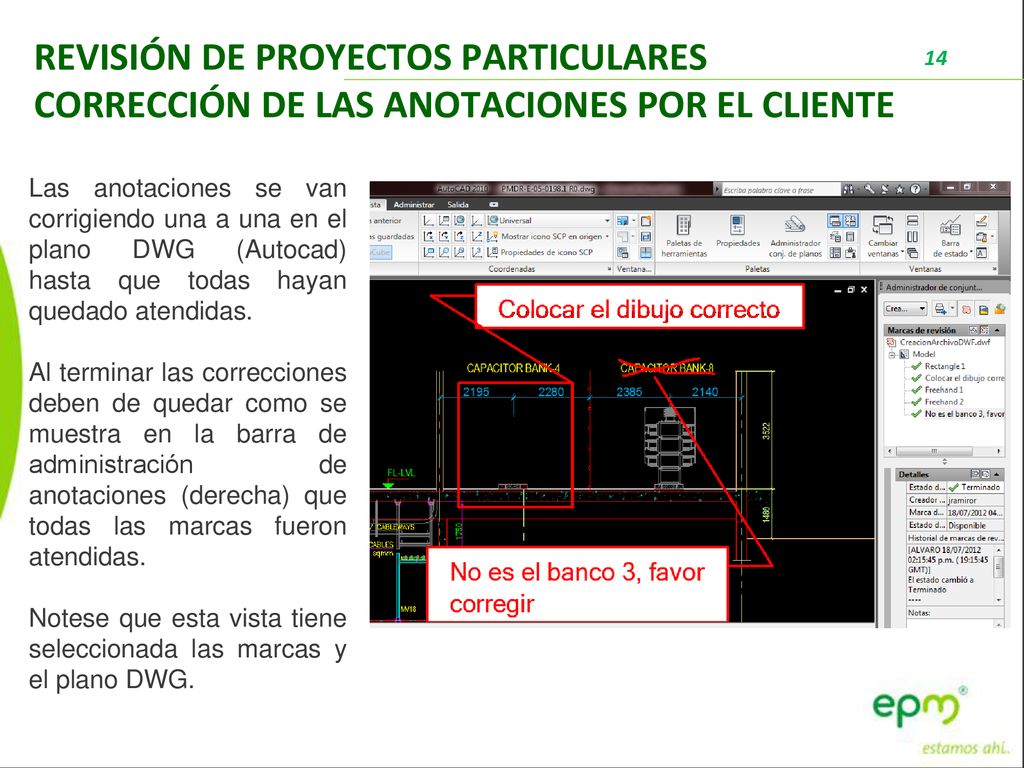

14 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Las anotaciones se van corrigiendo una a una en el plano DWG (Autocad) hasta que todas hayan quedado atendidas. Al terminar las correcciones deben de quedar como se muestra en la barra de administración de anotaciones (derecha) que todas las marcas fueron atendidas. Notese que esta vista tiene seleccionada las marcas y el plano DWG.

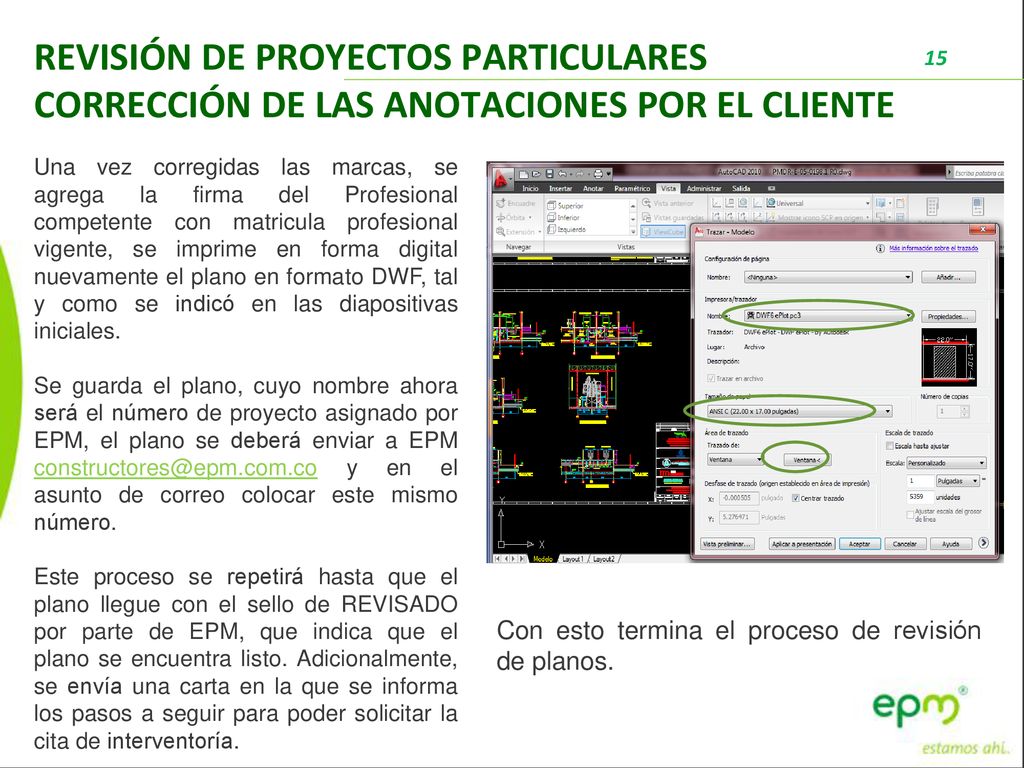

15 REVISIÓN DE PROYECTOS PARTICULARES CORRECCIÓN DE LAS ANOTACIONES POR EL CLIENTE
Una vez corregidas las marcas, se agrega la firma del Profesional competente con matricula profesional vigente, se imprime en forma digital nuevamente el plano en formato DWF, tal y como se indicó en las diapositivas iniciales. Se guarda el plano, cuyo nombre ahora será el número de proyecto asignado por EPM, el plano se deberá enviar a EPM y en el asunto de correo colocar este mismo número. Este proceso se repetirá hasta que el plano llegue con el sello de REVISADO por parte de EPM, que indica que el plano se encuentra listo. Adicionalmente, se envía una carta en la que se informa los pasos a seguir para poder solicitar la cita de interventoría. Con esto termina el proceso de revisión de planos.
