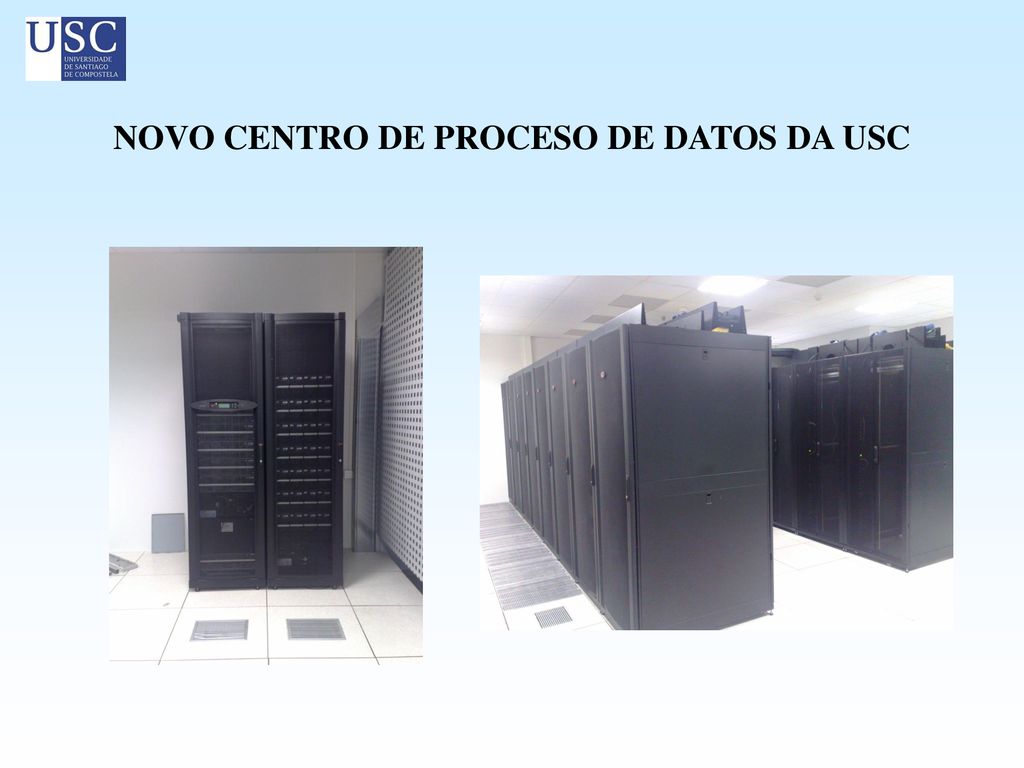

NOVO CENTRO DE PROCESO DE DATOS DA USC

Presentación del tema: "NOVO CENTRO DE PROCESO DE DATOS DA USC"— Transcripción de la presentación:

1 NOVO CENTRO DE PROCESO DE DATOS DA USC

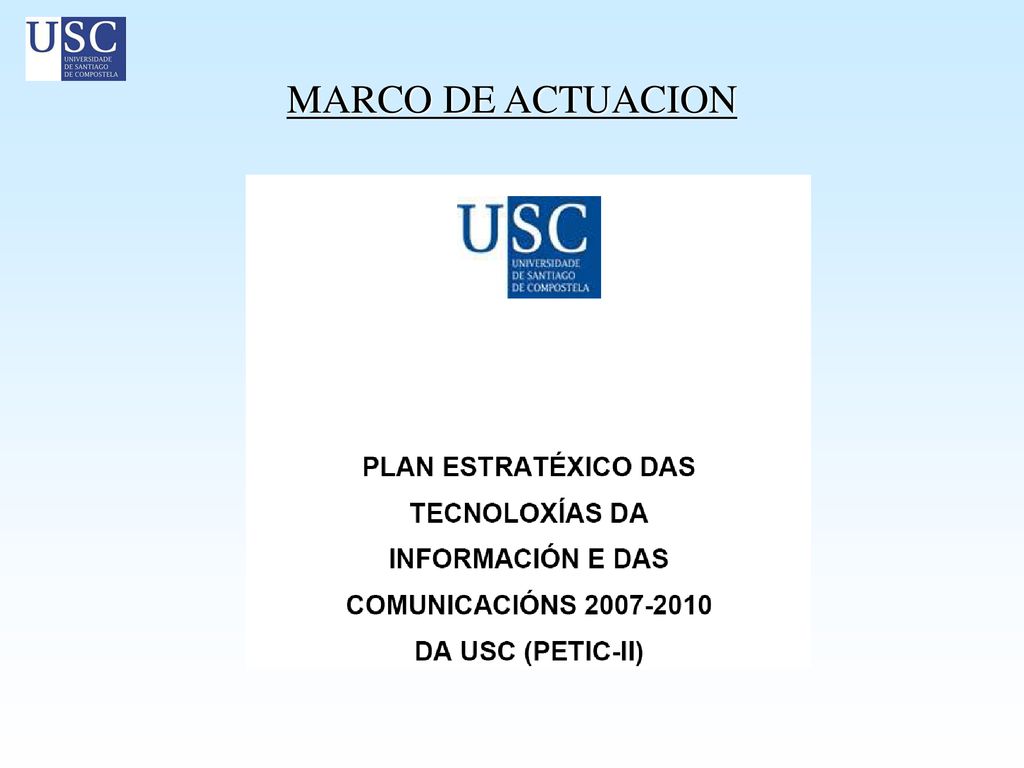

2 MARCO DE ACTUACION

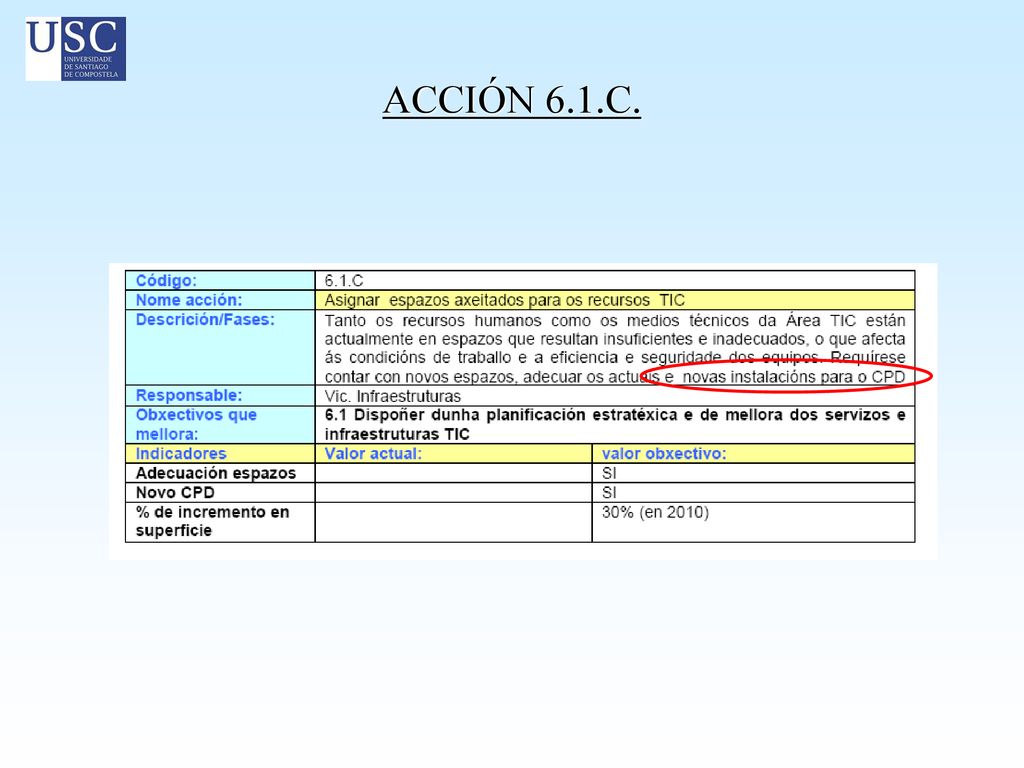

3 ACCIÓN 6.1.C.

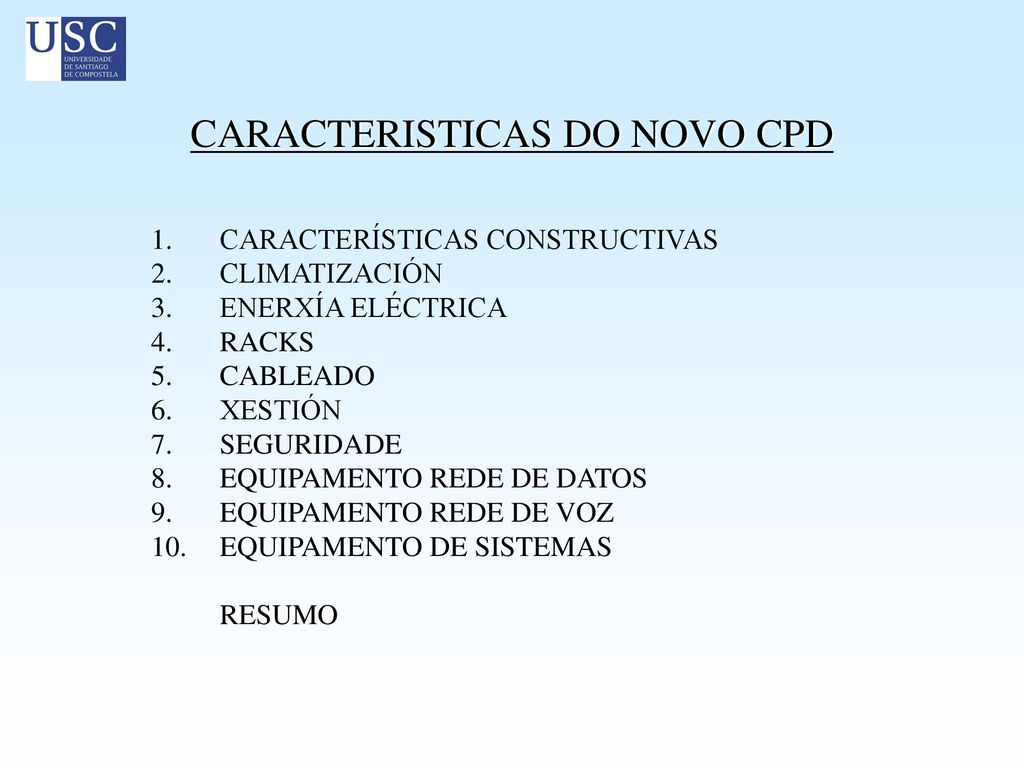

4 CARACTERISTICAS DO NOVO CPD
CARACTERÍSTICAS CONSTRUCTIVAS CLIMATIZACIÓN ENERXÍA ELÉCTRICA RACKS CABLEADO XESTIÓN SEGURIDADE EQUIPAMENTO REDE DE DATOS EQUIPAMENTO REDE DE VOZ EQUIPAMENTO DE SISTEMAS RESUMO

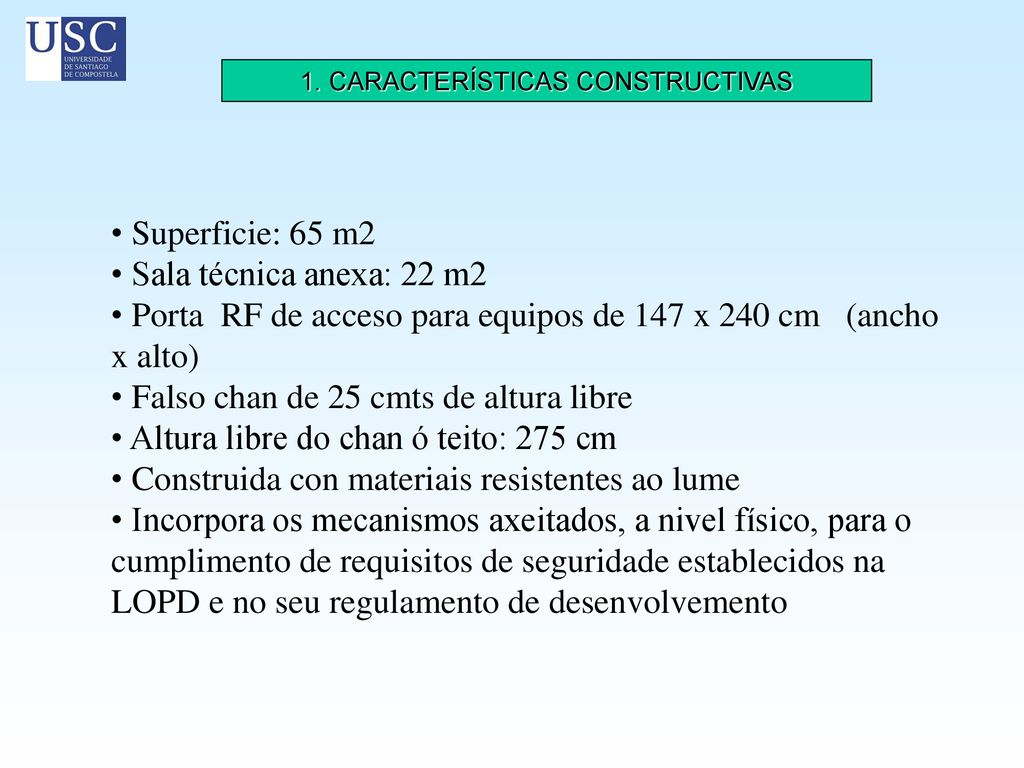

5 1. CARACTERÍSTICAS CONSTRUCTIVAS
Superficie: 65 m2 Sala técnica anexa: 22 m2 Porta RF de acceso para equipos de 147 x 240 cm (ancho x alto) Falso chan de 25 cmts de altura libre Altura libre do chan ó teito: 275 cm Construida con materiais resistentes ao lume Incorpora os mecanismos axeitados, a nivel físico, para o cumplimento de requisitos de seguridade establecidos na LOPD e no seu regulamento de desenvolvemento

6 Cada unidade dispón de 2 compresores e 2 motoventiladores

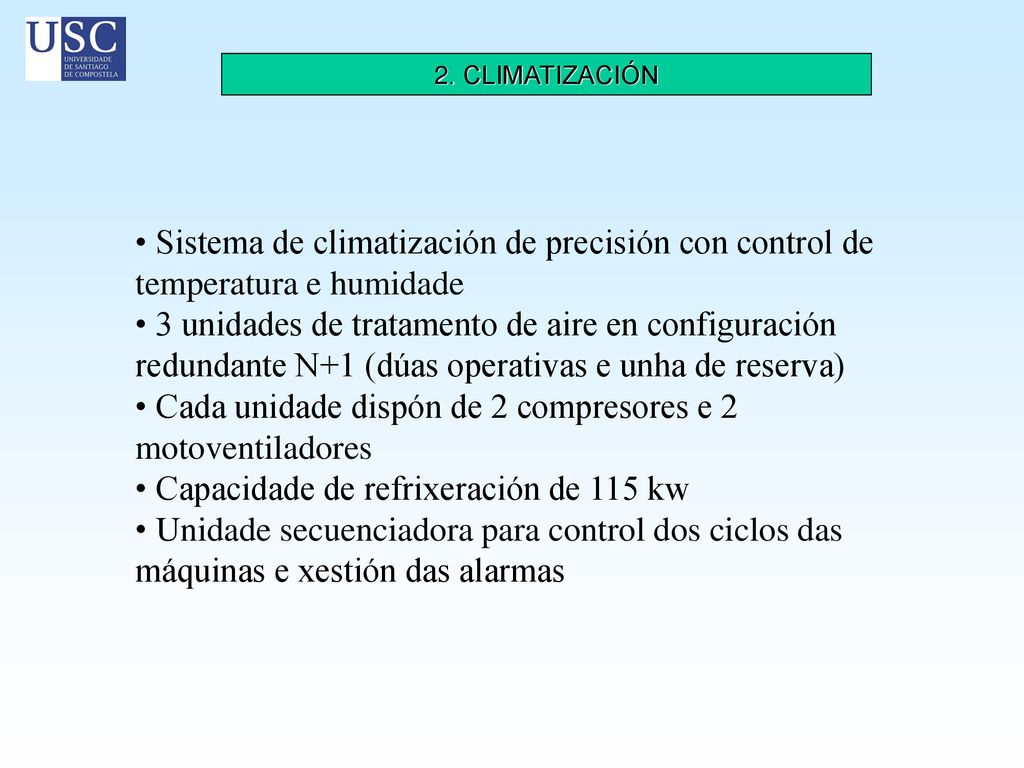

2. CLIMATIZACIÓN Sistema de climatización de precisión con control de temperatura e humidade 3 unidades de tratamento de aire en configuración redundante N+1 (dúas operativas e unha de reserva) Cada unidade dispón de 2 compresores e 2 motoventiladores Capacidade de refrixeración de 115 kw Unidade secuenciadora para control dos ciclos das máquinas e xestión das alarmas Deste xeito, os datos resumo do proxecto UNI-WIFI revelan que para atender á práctica totalidade de espacios onde poida existir demanda efectiva de conexión precísaxe poñer en funcionamento máis de puntos de acceso en máis de 150 edificios. Bibliotecas, aulas, despachos, laboratorios, zonas de mobilidade ou zonas de ocio son áreas que van a ser cubertas polas redes de comunicacións sen fíos. Por outra parte, o proxecto contempla a dotación de cobertura nas residencias universitarias (8 en total), co apoio de Universia, de tal xeito que aquel alumno que se está fora da súa vivenda habitual teña a oportunidade de acceder ós recursos universitarios desde ditas residencias, optimizando o seu tempo de aprendizaxe ou estudio.

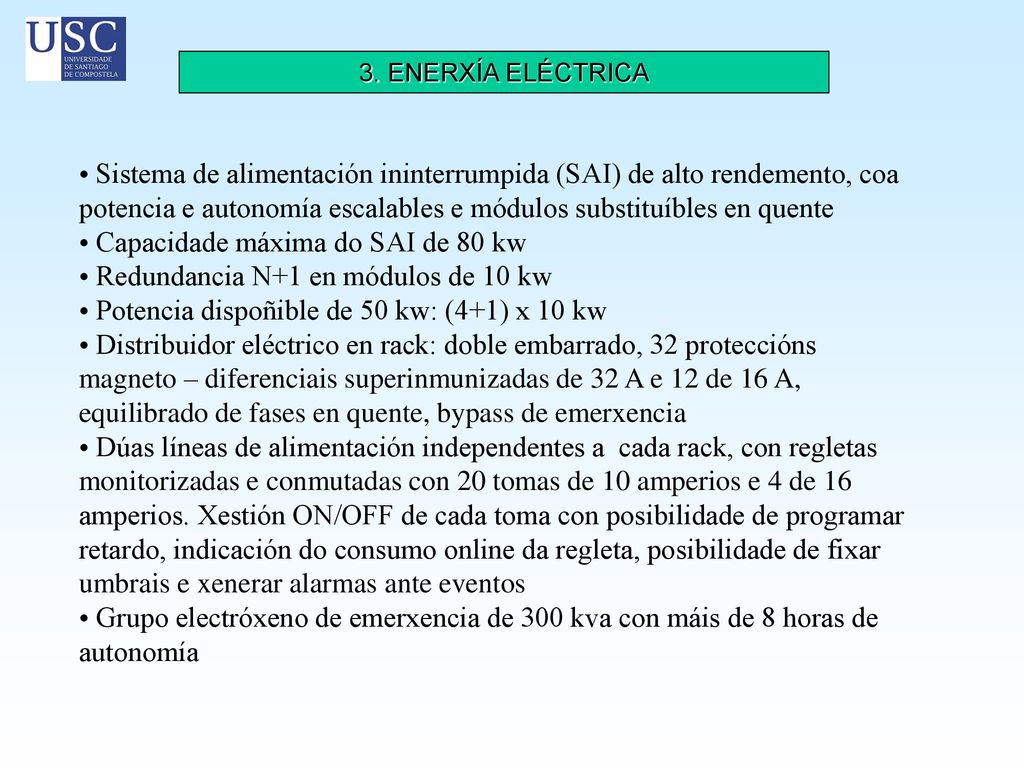

7 Capacidade máxima do SAI de 80 kw Redundancia N+1 en módulos de 10 kw

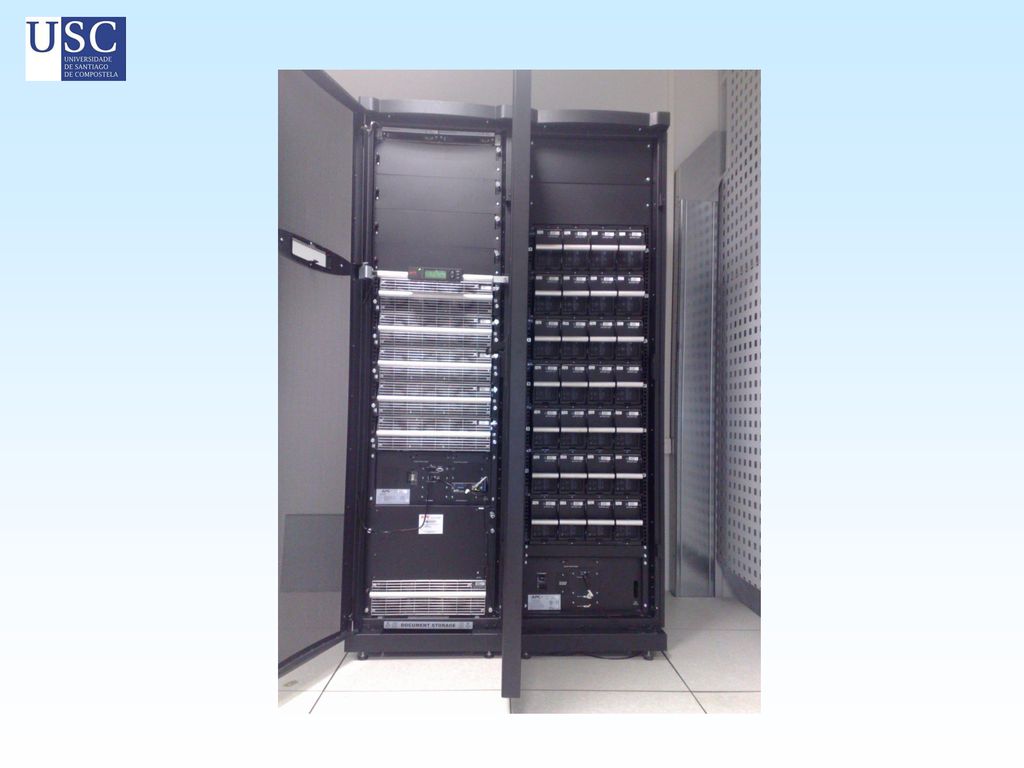

3. ENERXÍA ELÉCTRICA Sistema de alimentación ininterrumpida (SAI) de alto rendemento, coa potencia e autonomía escalables e módulos substituíbles en quente Capacidade máxima do SAI de 80 kw Redundancia N+1 en módulos de 10 kw Potencia dispoñible de 50 kw: (4+1) x 10 kw Distribuidor eléctrico en rack: doble embarrado, 32 proteccións magneto – diferenciais superinmunizadas de 32 A e 12 de 16 A, equilibrado de fases en quente, bypass de emerxencia Dúas líneas de alimentación independentes a cada rack, con regletas monitorizadas e conmutadas con 20 tomas de 10 amperios e 4 de 16 amperios. Xestión ON/OFF de cada toma con posibilidade de programar retardo, indicación do consumo online da regleta, posibilidade de fixar umbrais e xenerar alarmas ante eventos Grupo electróxeno de emerxencia de 300 kva con máis de 8 horas de autonomía

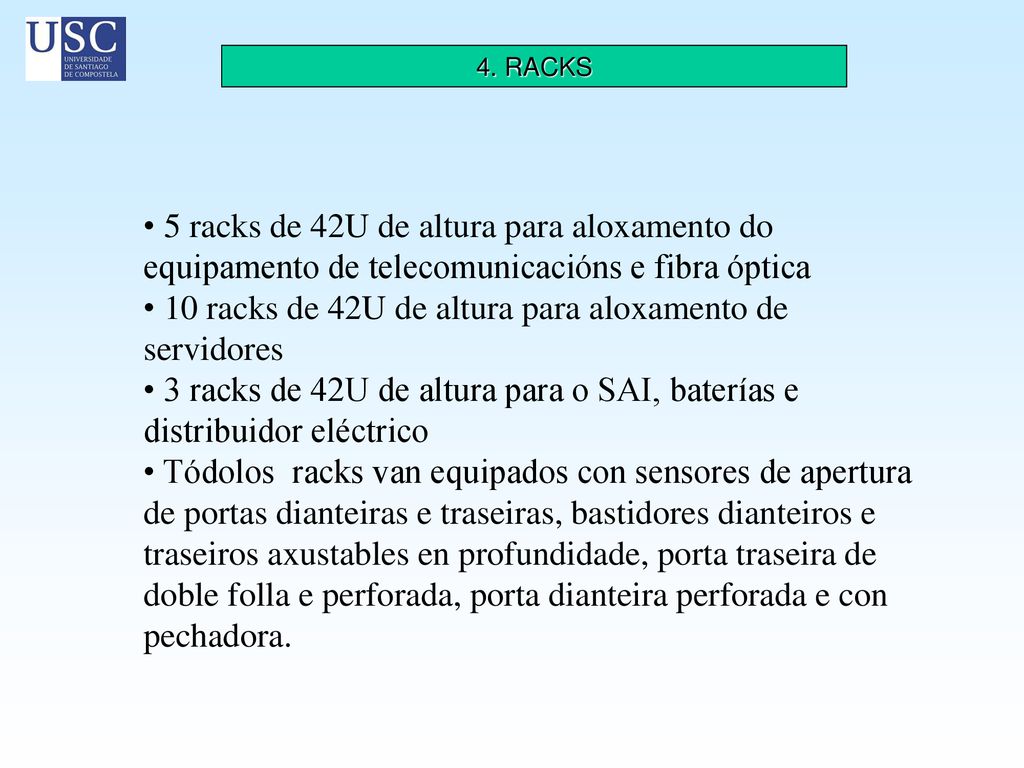

8 10 racks de 42U de altura para aloxamento de servidores
5 racks de 42U de altura para aloxamento do equipamento de telecomunicacións e fibra óptica 10 racks de 42U de altura para aloxamento de servidores 3 racks de 42U de altura para o SAI, baterías e distribuidor eléctrico Tódolos racks van equipados con sensores de apertura de portas dianteiras e traseiras, bastidores dianteiros e traseiros axustables en profundidade, porta traseira de doble folla e perforada, porta dianteira perforada e con pechadora.

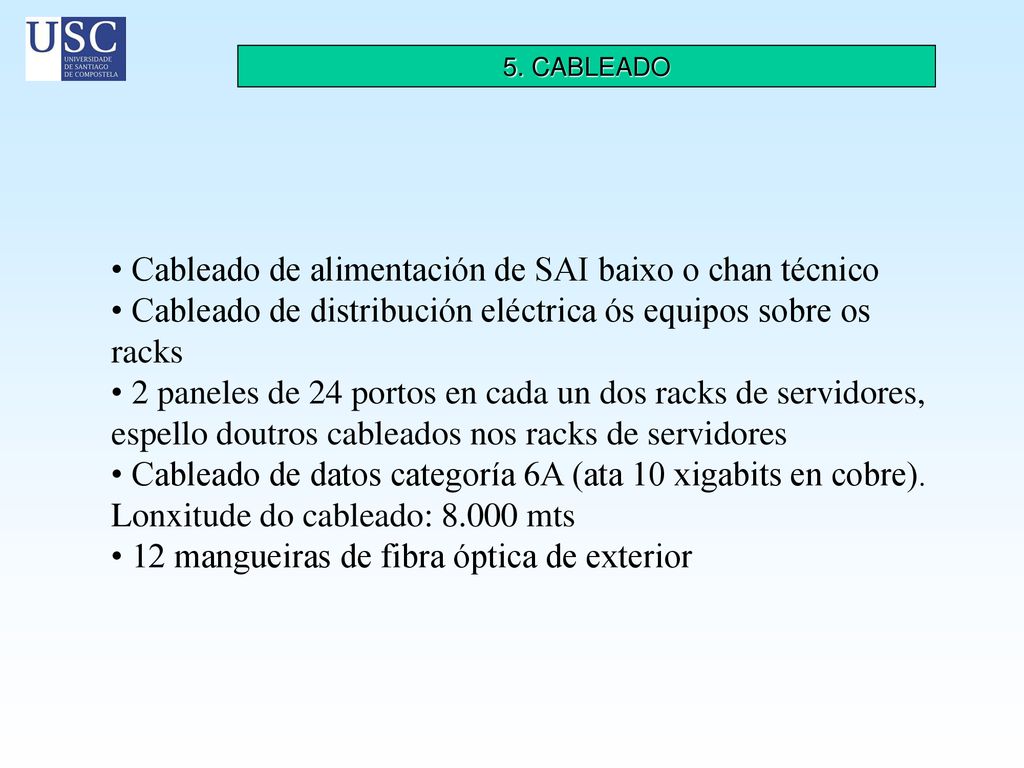

9 Cableado de alimentación de SAI baixo o chan técnico
Cableado de distribución eléctrica ós equipos sobre os racks 2 paneles de 24 portos en cada un dos racks de servidores, espello doutros cableados nos racks de servidores Cableado de datos categoría 6A (ata 10 xigabits en cobre). Lonxitude do cableado: mts 12 mangueiras de fibra óptica de exterior

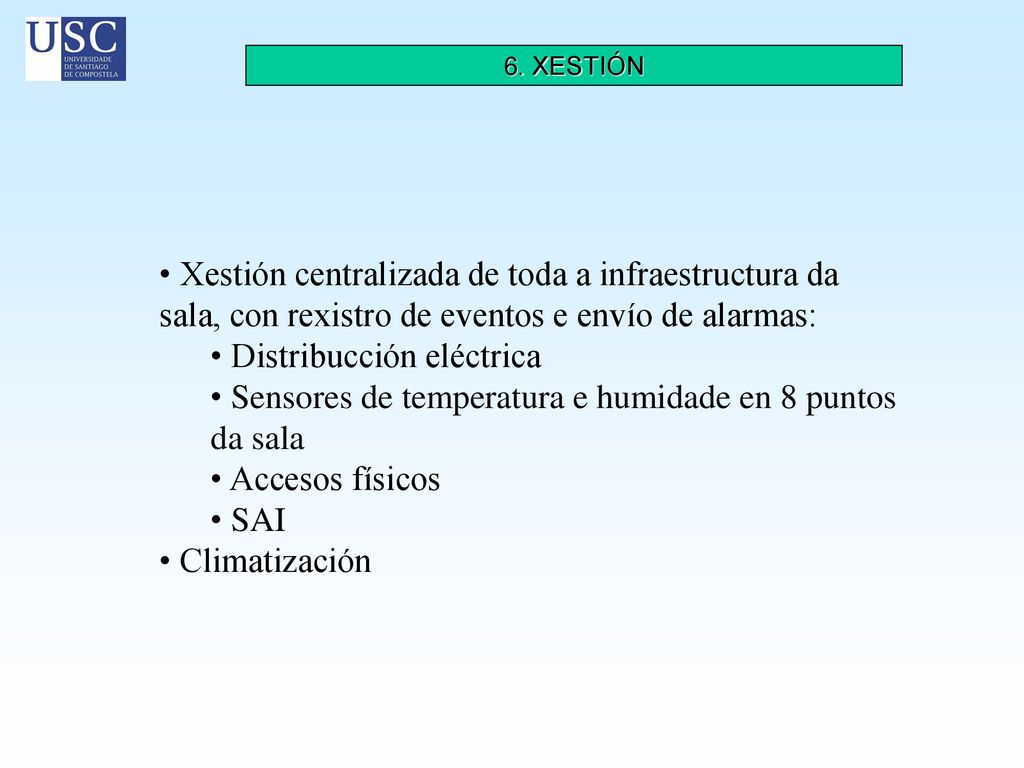

10 Distribucción eléctrica
6. XESTIÓN Xestión centralizada de toda a infraestructura da sala, con rexistro de eventos e envío de alarmas: Distribucción eléctrica Sensores de temperatura e humidade en 8 puntos da sala Accesos físicos SAI Climatización

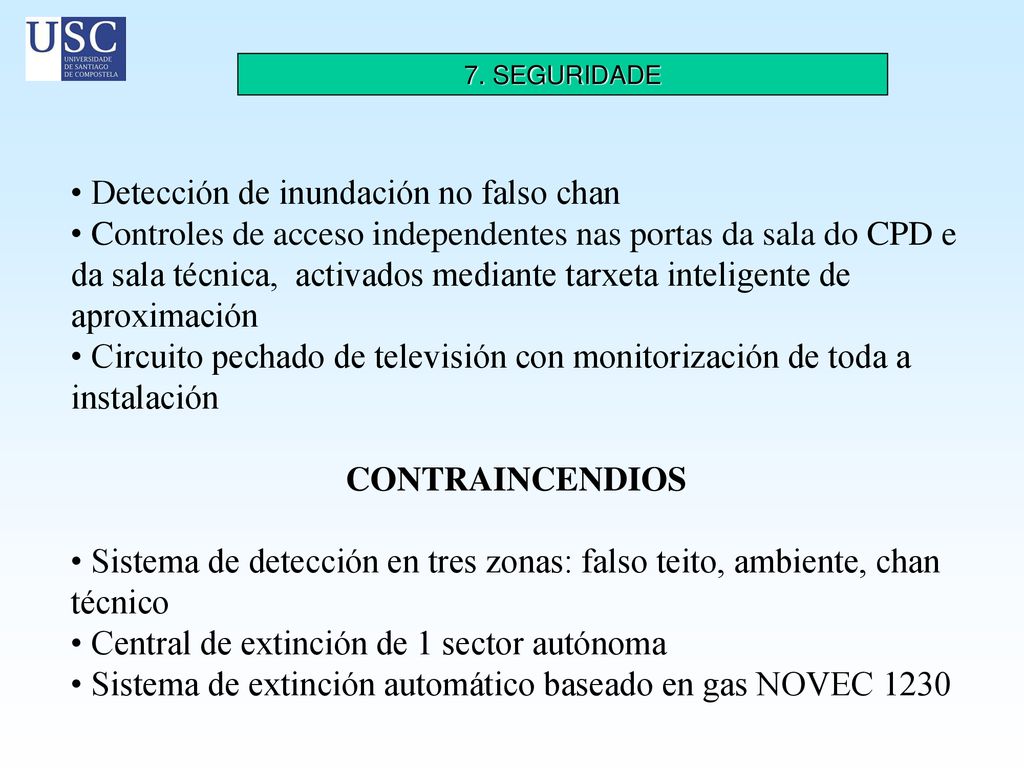

11 Detección de inundación no falso chan

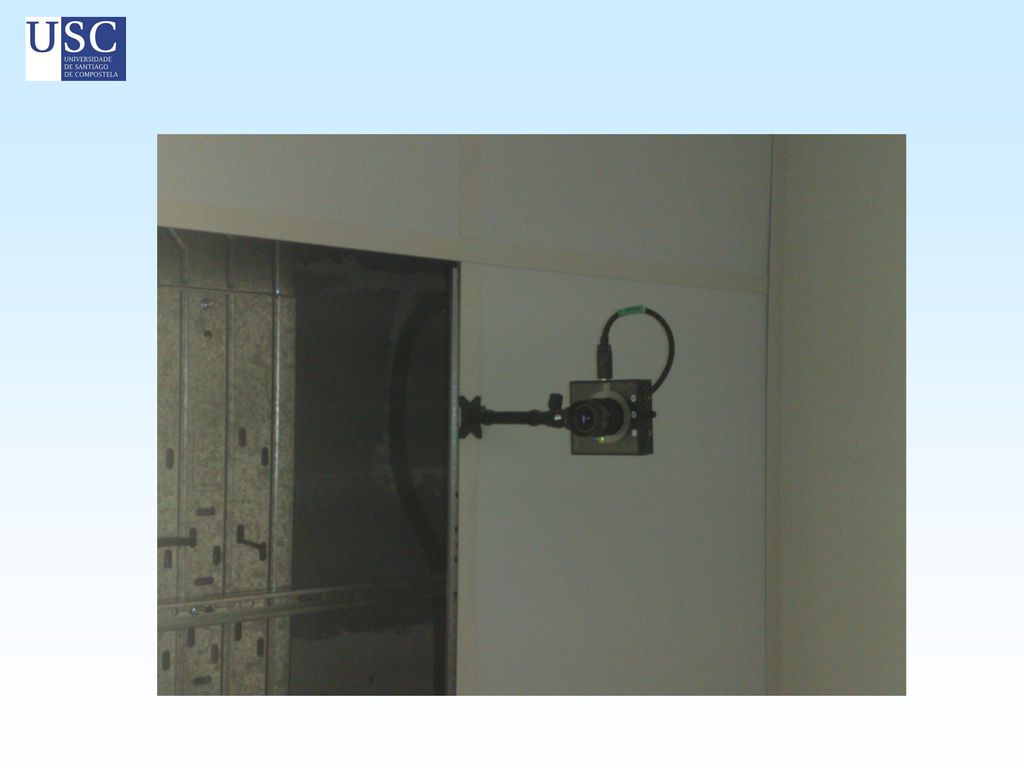

7. SEGURIDADE Detección de inundación no falso chan Controles de acceso independentes nas portas da sala do CPD e da sala técnica, activados mediante tarxeta inteligente de aproximación Circuito pechado de televisión con monitorización de toda a instalación CONTRAINCENDIOS Sistema de detección en tres zonas: falso teito, ambiente, chan técnico Central de extinción de 1 sector autónoma Sistema de extinción automático baseado en gas NOVEC 1230

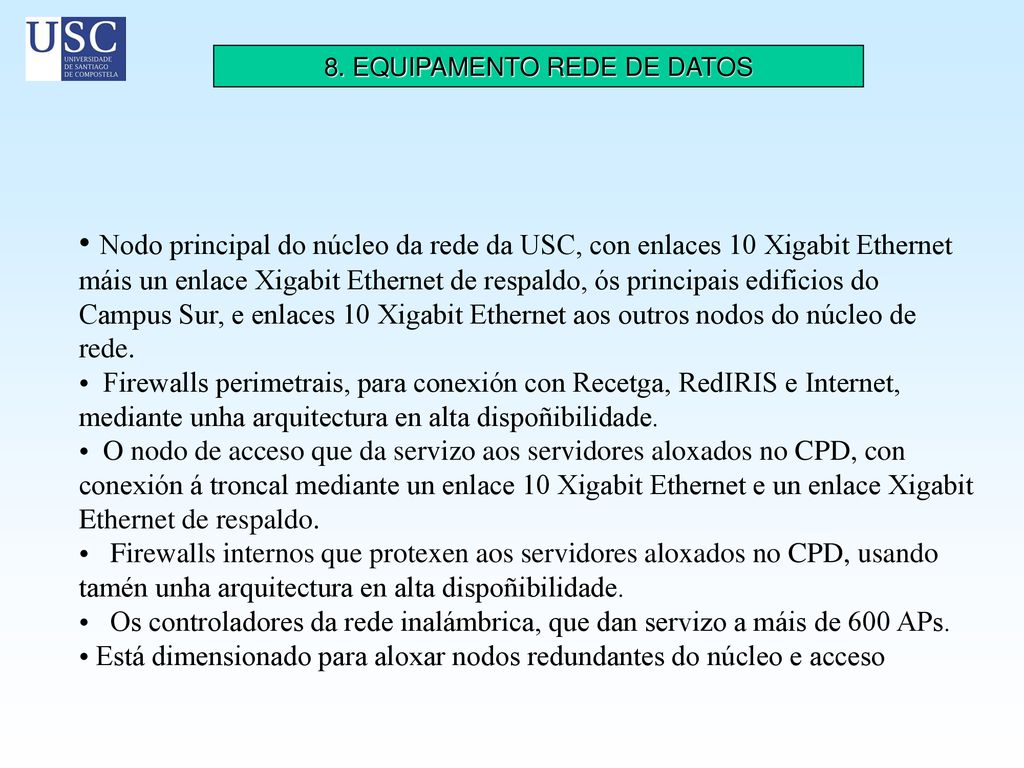

12 8. EQUIPAMENTO REDE DE DATOS
Nodo principal do núcleo da rede da USC, con enlaces 10 Xigabit Ethernet máis un enlace Xigabit Ethernet de respaldo, ós principais edificios do Campus Sur, e enlaces 10 Xigabit Ethernet aos outros nodos do núcleo de rede.   Firewalls perimetrais, para conexión con Recetga, RedIRIS e Internet, mediante unha arquitectura en alta dispoñibilidade.   O nodo de acceso que da servizo aos servidores aloxados no CPD, con conexión á troncal mediante un enlace 10 Xigabit Ethernet e un enlace Xigabit Ethernet de respaldo.    Firewalls internos que protexen aos servidores aloxados no CPD, usando tamén unha arquitectura en alta dispoñibilidade.    Os controladores da rede inalámbrica, que dan servizo a máis de 600 APs. Está dimensionado para aloxar nodos redundantes do núcleo e acceso

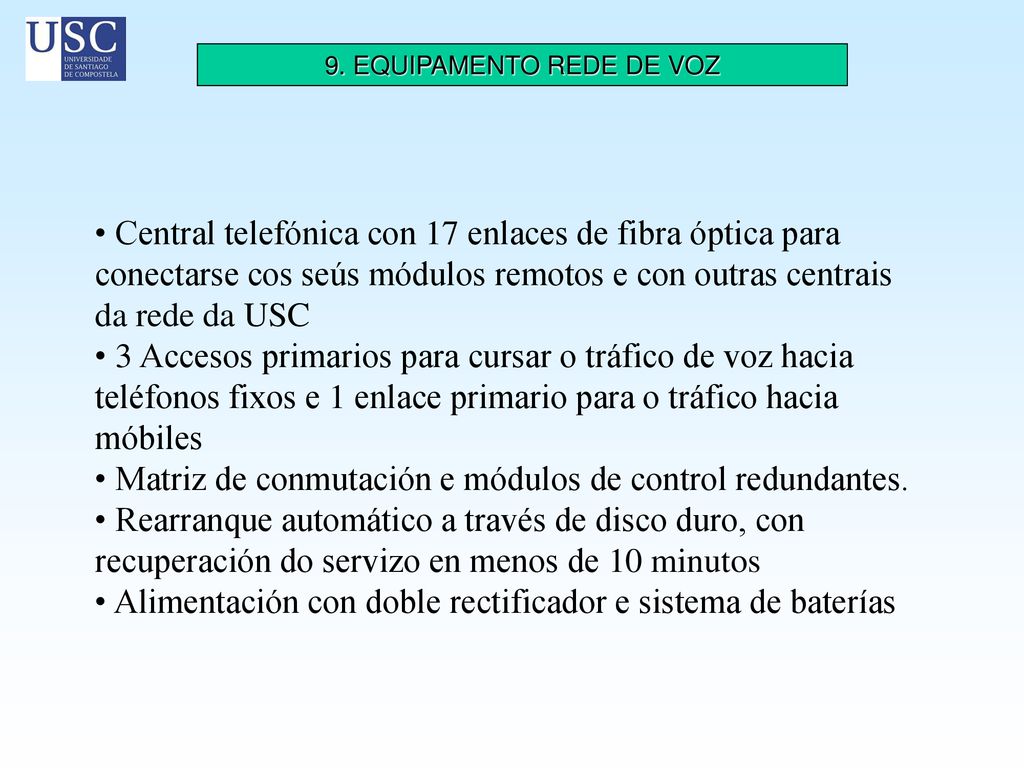

13 9. EQUIPAMENTO REDE DE VOZ
Central telefónica con 17 enlaces de fibra óptica para conectarse cos seús módulos remotos e con outras centrais da rede da USC 3 Accesos primarios para cursar o tráfico de voz hacia teléfonos fixos e 1 enlace primario para o tráfico hacia móbiles Matriz de conmutación e módulos de control redundantes. Rearranque automático a través de disco duro, con recuperación do servizo en menos de 10 minutos Alimentación con doble rectificador e sistema de baterías

14 Sistema de copias de seguridade, incluindo servidores de sw de control

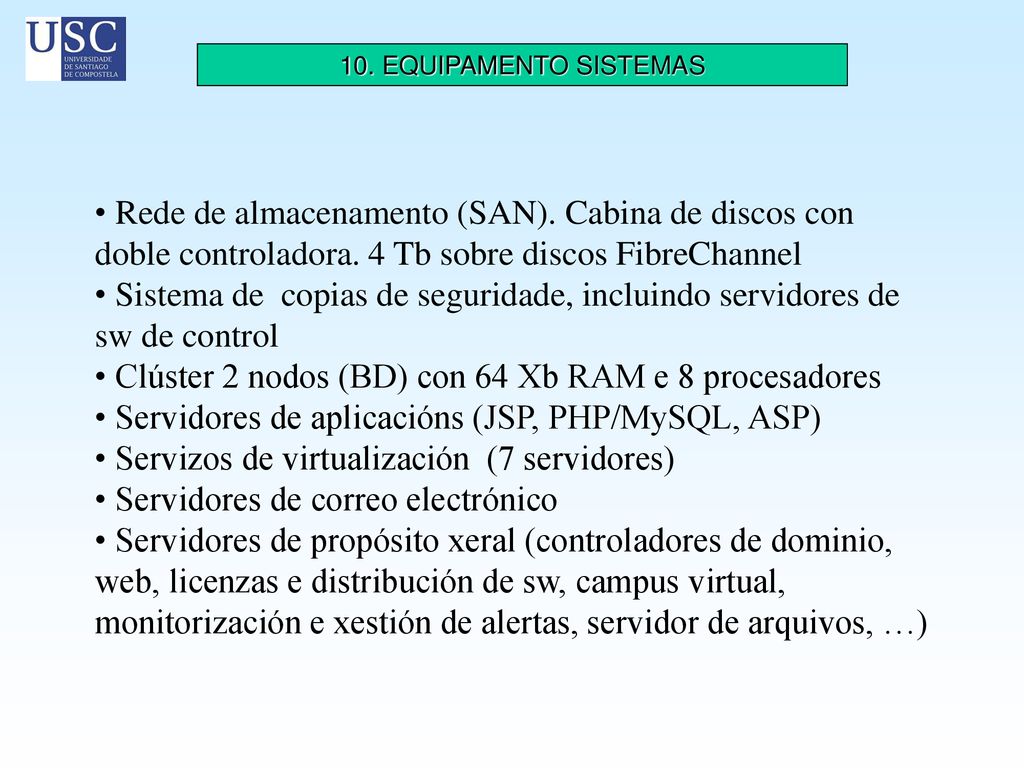

10. EQUIPAMENTO SISTEMAS Rede de almacenamento (SAN). Cabina de discos con doble controladora. 4 Tb sobre discos FibreChannel Sistema de copias de seguridade, incluindo servidores de sw de control Clúster 2 nodos (BD) con 64 Xb RAM e 8 procesadores Servidores de aplicacións (JSP, PHP/MySQL, ASP) Servizos de virtualización (7 servidores) Servidores de correo electrónico Servidores de propósito xeral (controladores de dominio, web, licenzas e distribución de sw, campus virtual, monitorización e xestión de alertas, servidor de arquivos, …)

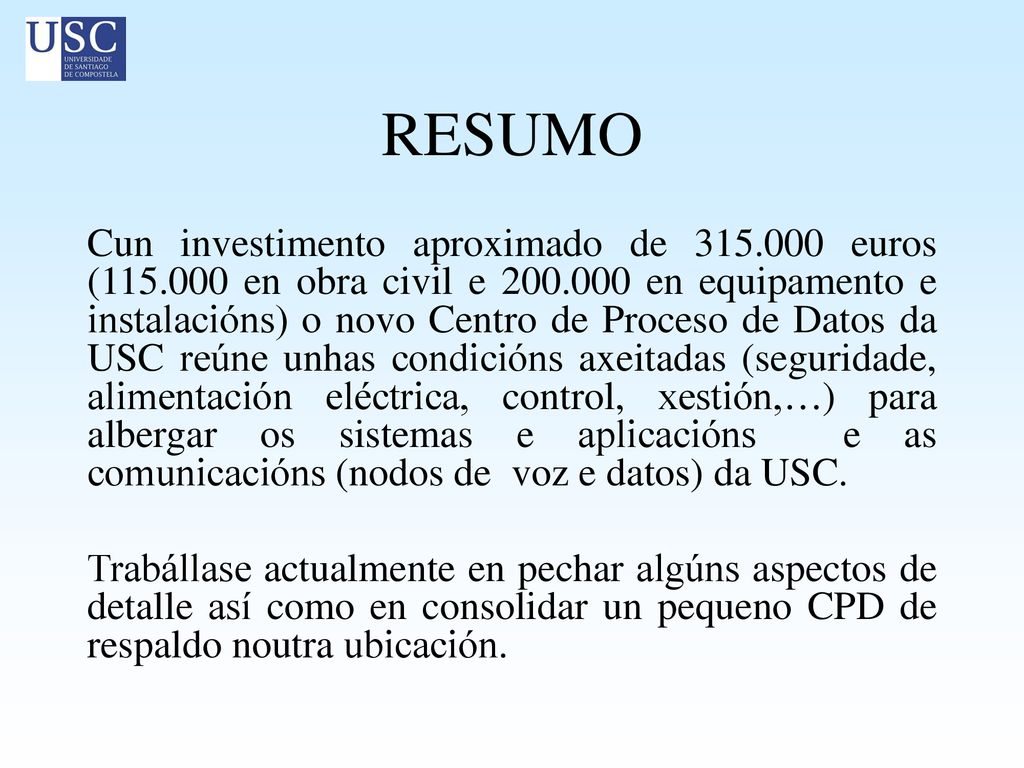

15 RESUMO Cun investimento aproximado de euros ( en obra civil e en equipamento e instalacións) o novo Centro de Proceso de Datos da USC reúne unhas condicións axeitadas (seguridade, alimentación eléctrica, control, xestión,…) para albergar os sistemas e aplicacións e as comunicacións (nodos de voz e datos) da USC. Trabállase actualmente en pechar algúns aspectos de detalle así como en consolidar un pequeno CPD de respaldo noutra ubicación.

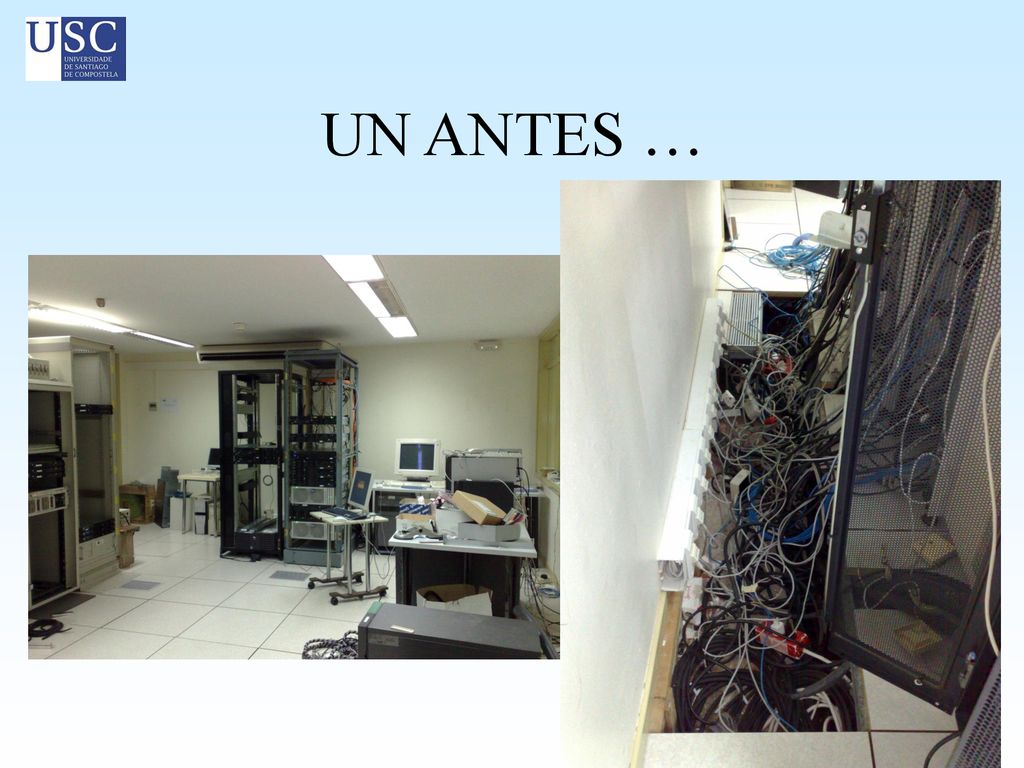

16 UN ANTES …

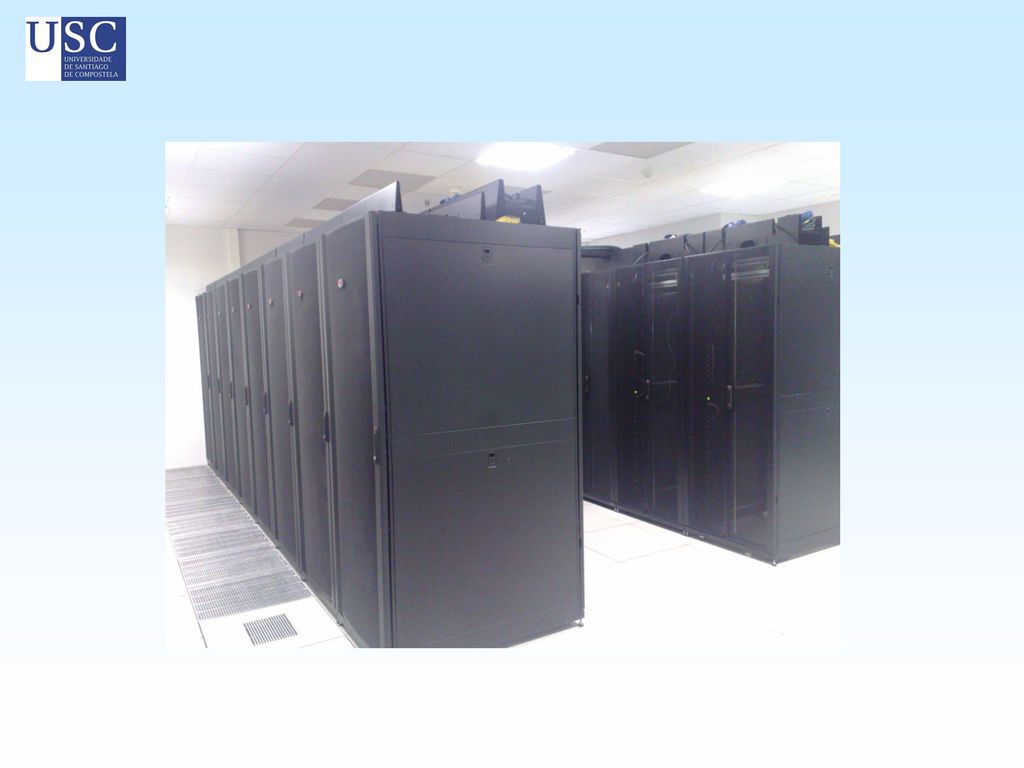

17 …E UN DESPOIS

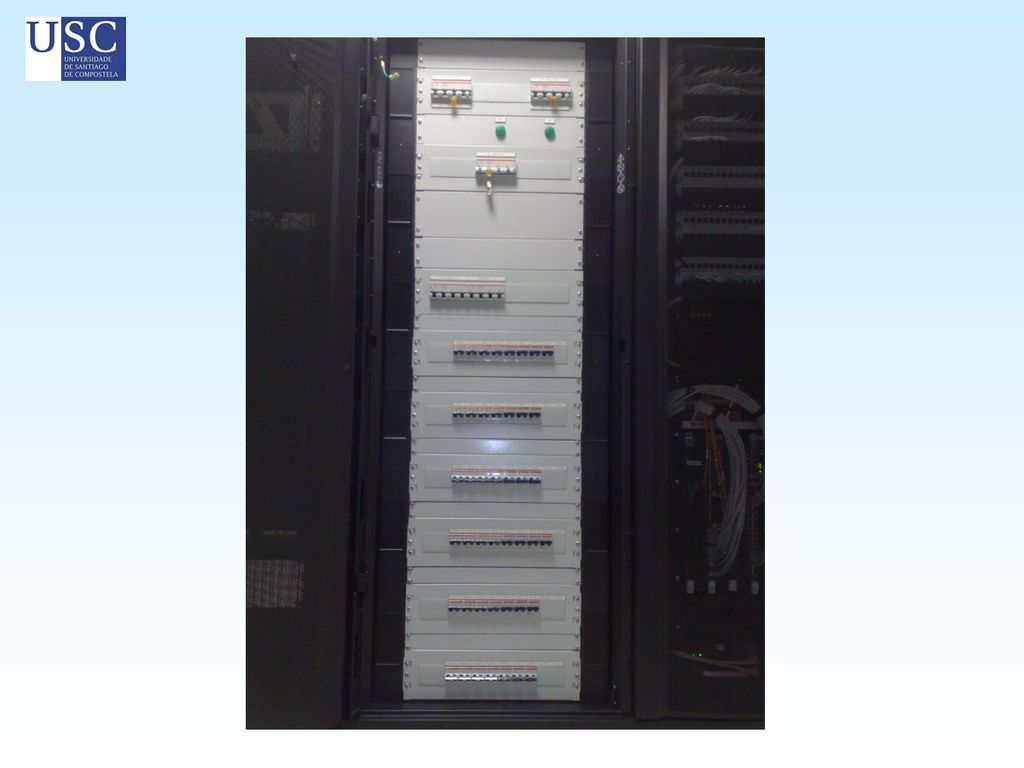

18

19

20

21
