1 Cinematica y mecanica de placas (II).

2

3

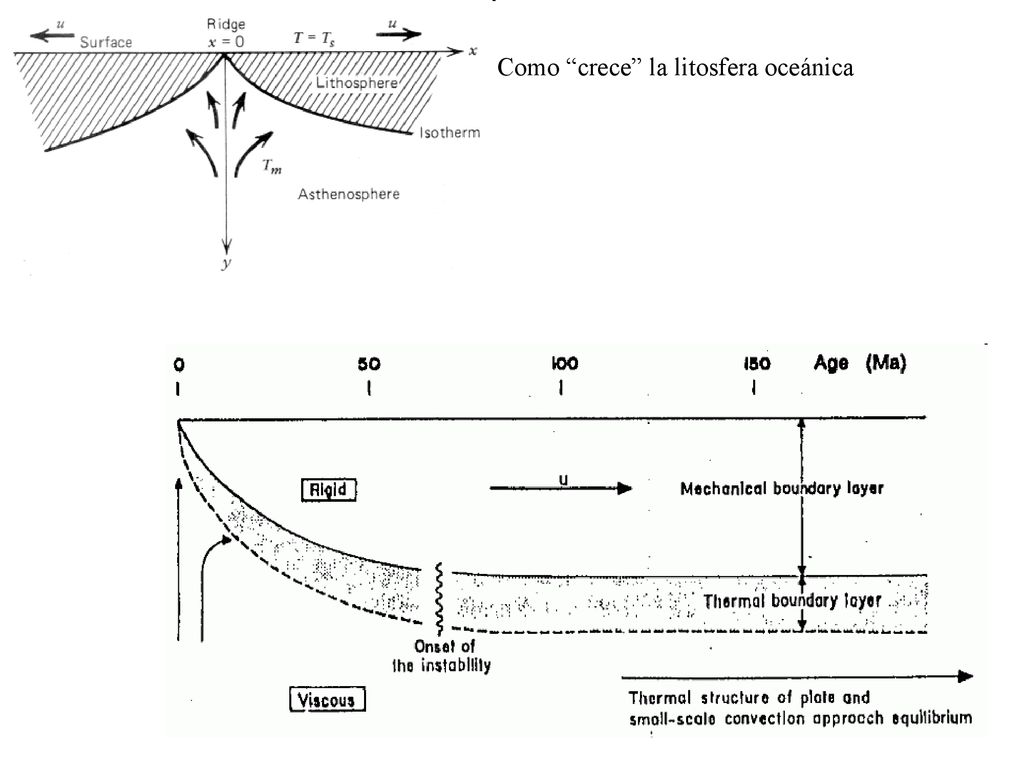

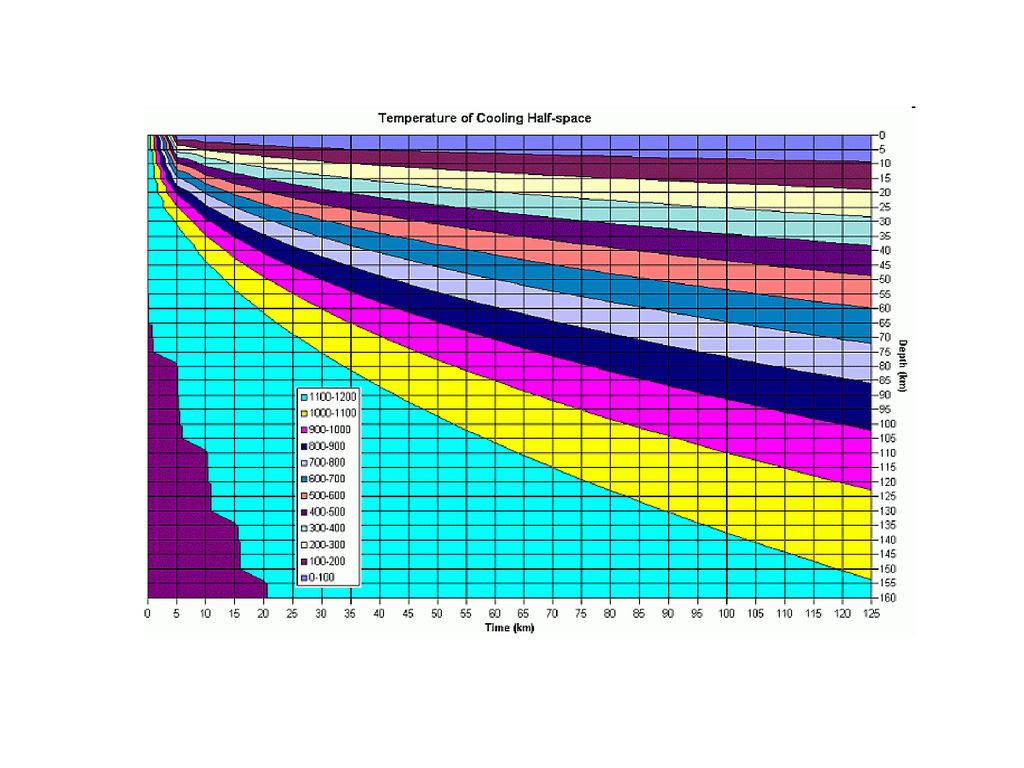

4 Como “crece” la litosfera oceánica

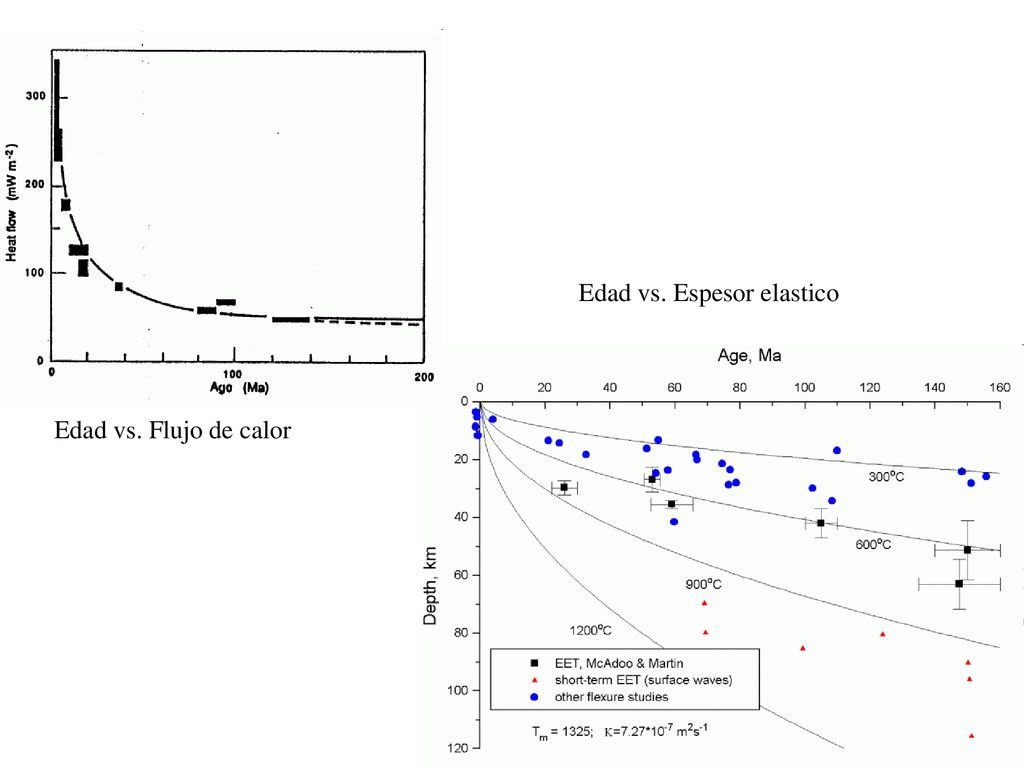

5 Edad vs. Espesor elastico
Edad vs. Flujo de calor

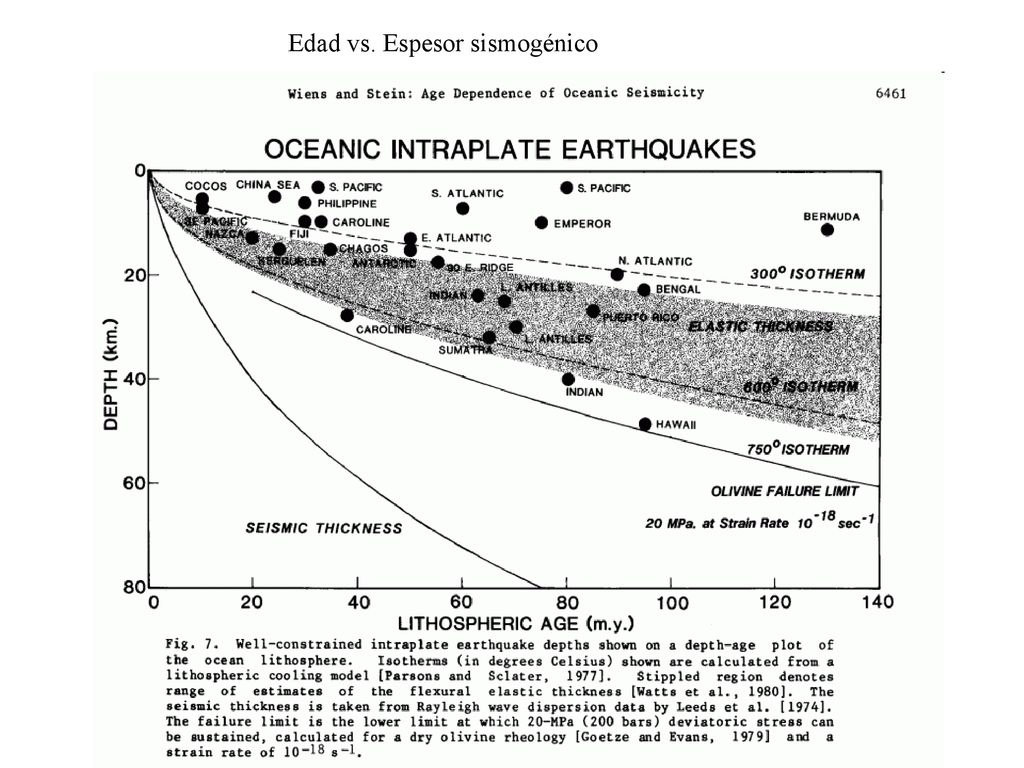

6 Edad vs. Espesor sismogénico

7

8

9

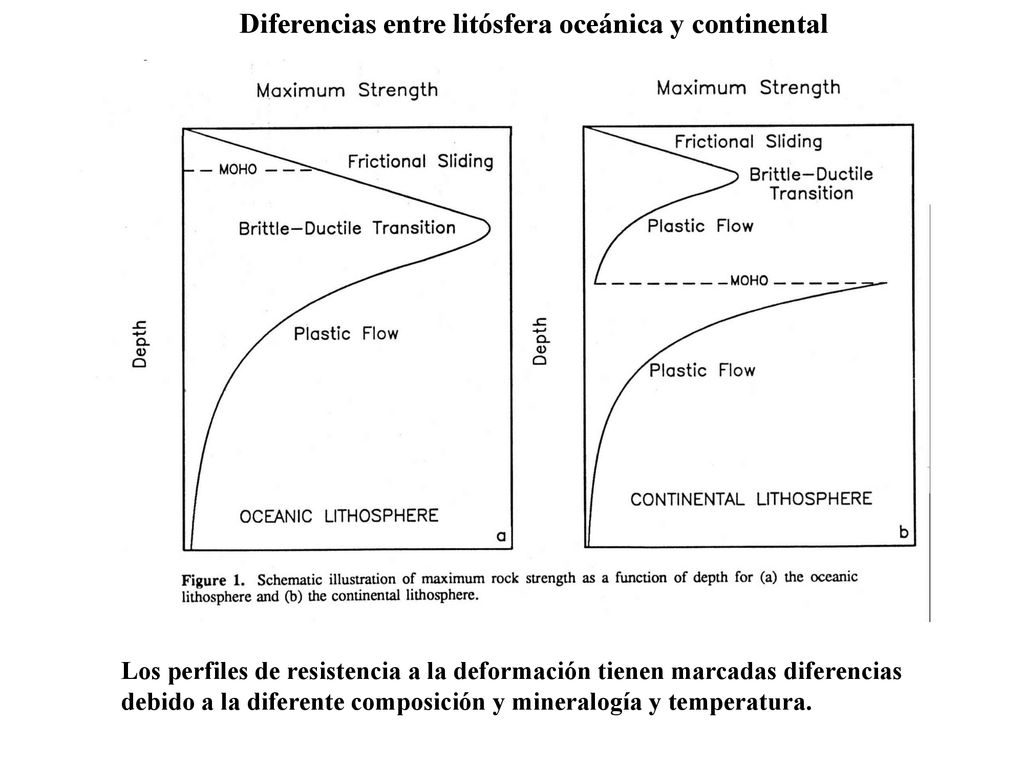

10 Diferencias entre litósfera oceánica y continental
Los perfiles de resistencia a la deformación tienen marcadas diferencias debido a la diferente composición y mineralogía y temperatura.

11 Diferencias entre litósfera oceánica y continental
En la corteza continental se puede tener una respuesta distinta a la deformación según su composición y a la presencia de fluidos.

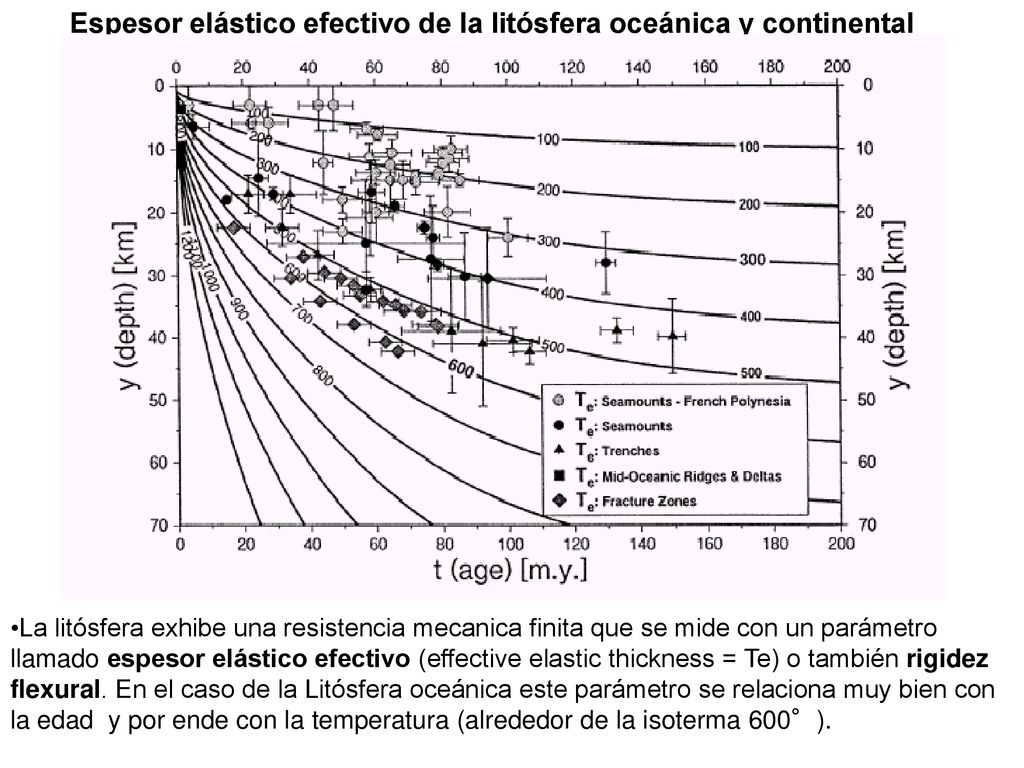

12 Espesor elástico efectivo de la litósfera oceánica y continental
La litósfera exhibe una resistencia mecanica finita que se mide con un parámetro llamado espesor elástico efectivo (effective elastic thickness = Te) o también rigidez flexural. En el caso de la Litósfera oceánica este parámetro se relaciona muy bien con la edad y por ende con la temperatura (alrededor de la isoterma 600°).

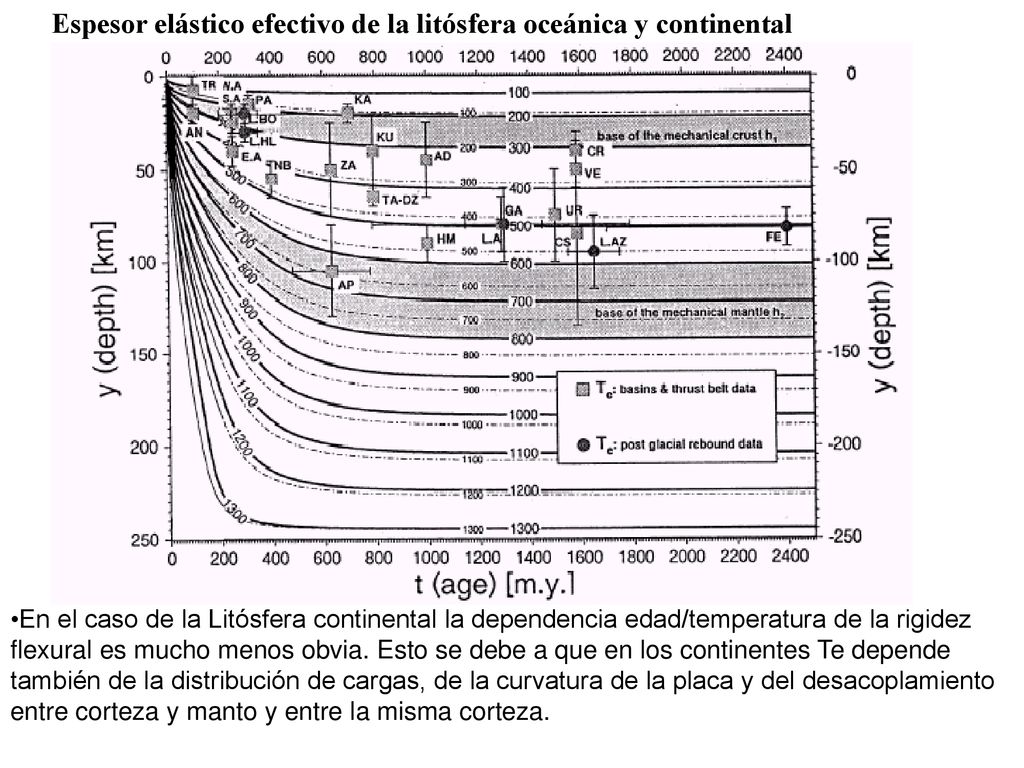

13 Espesor elástico efectivo de la litósfera oceánica y continental
En el caso de la Litósfera continental la dependencia edad/temperatura de la rigidez flexural es mucho menos obvia. Esto se debe a que en los continentes Te depende también de la distribución de cargas, de la curvatura de la placa y del desacoplamiento entre corteza y manto y entre la misma corteza.

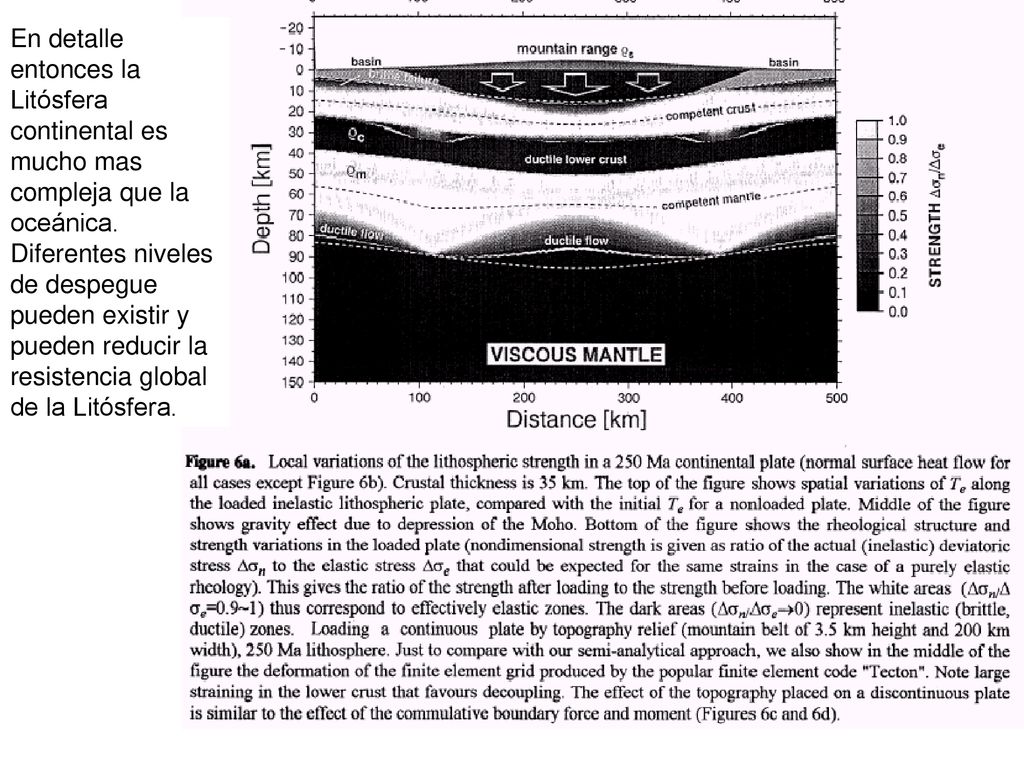

14 En detalle entonces la Litósfera continental es mucho mas compleja que la oceánica. Diferentes niveles de despegue pueden existir y pueden reducir la resistencia global de la Litósfera.

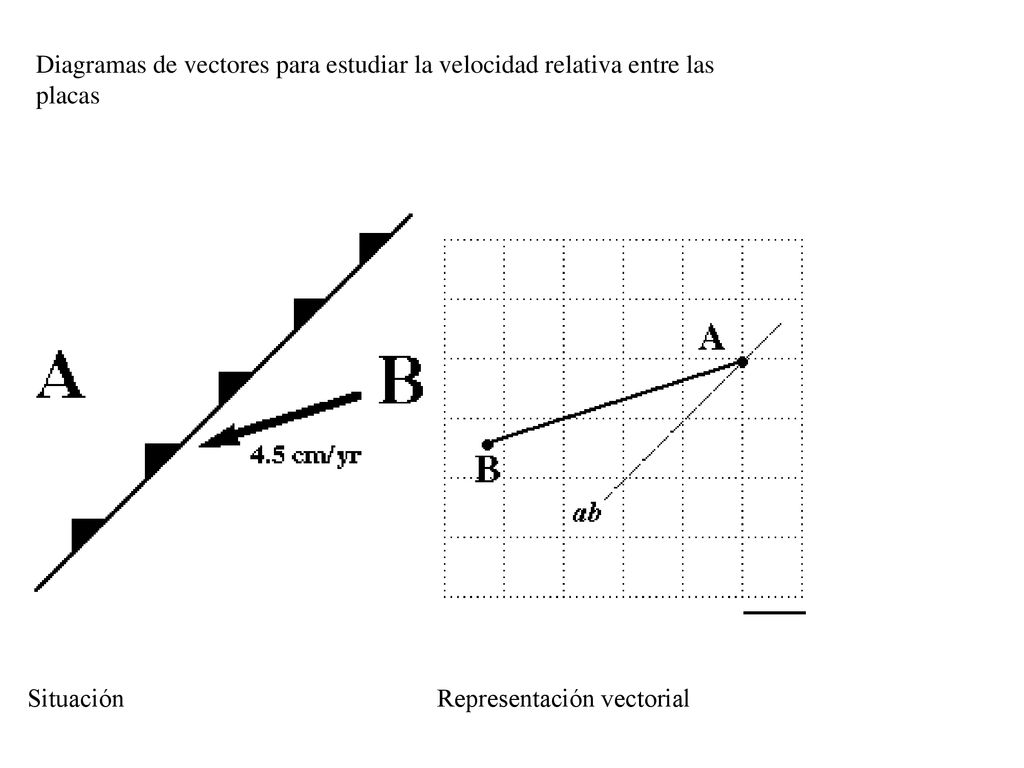

15 Diagramas de vectores para estudiar la velocidad relativa entre las placas
Situación Representación vectorial

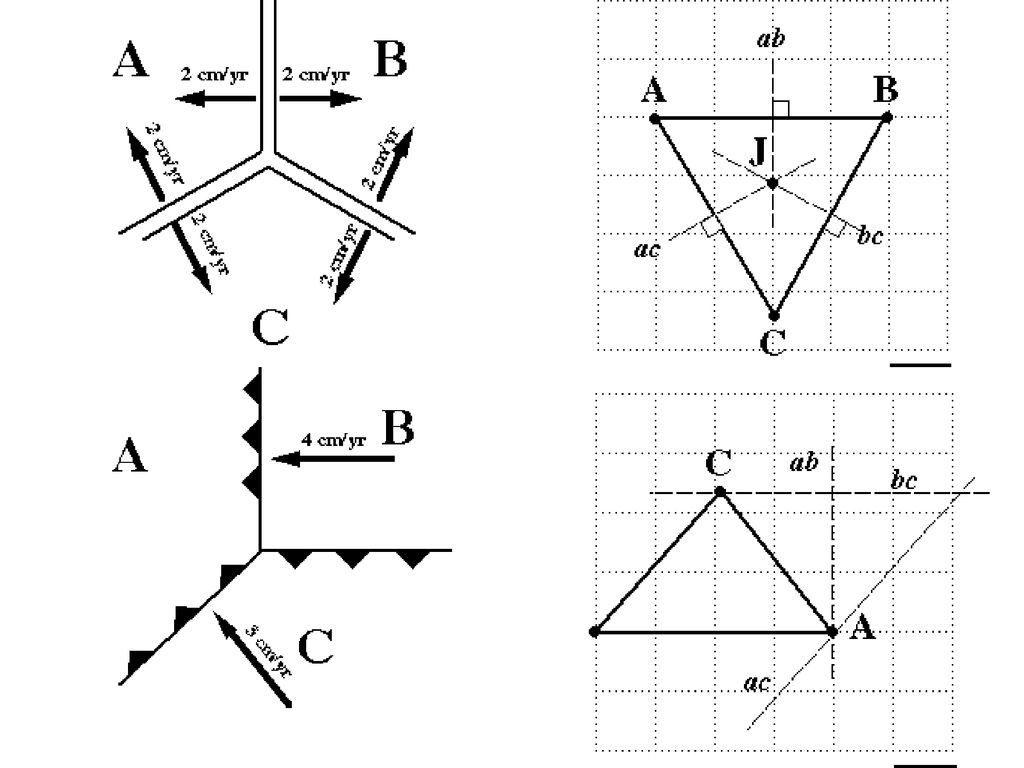

16

17

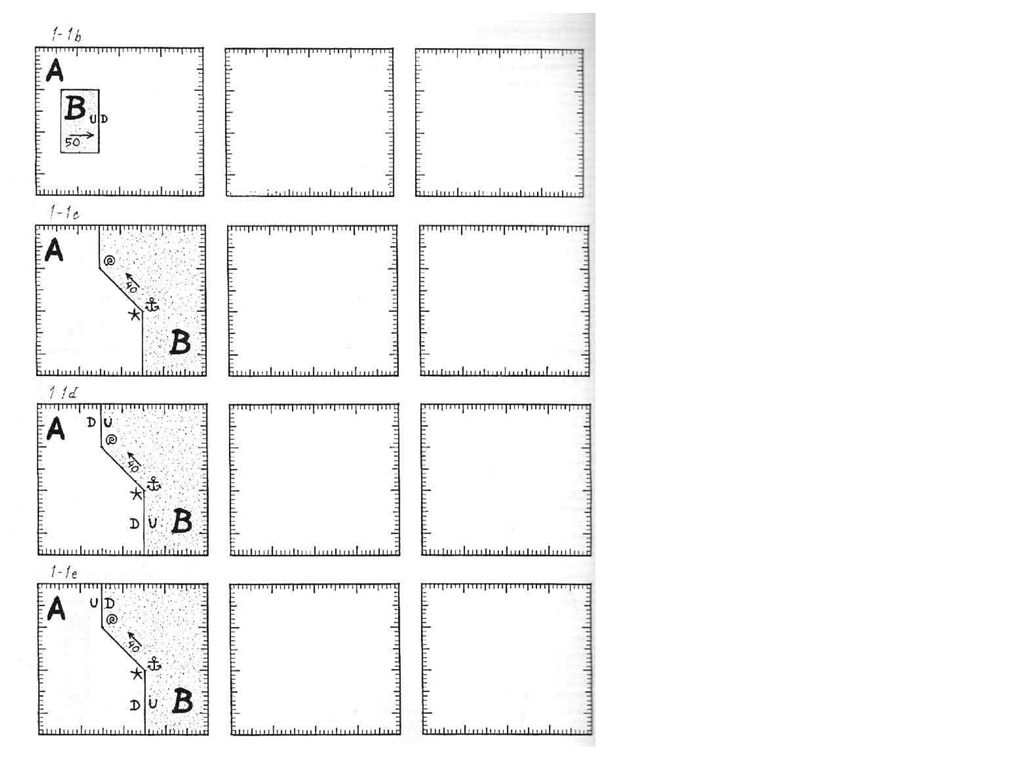

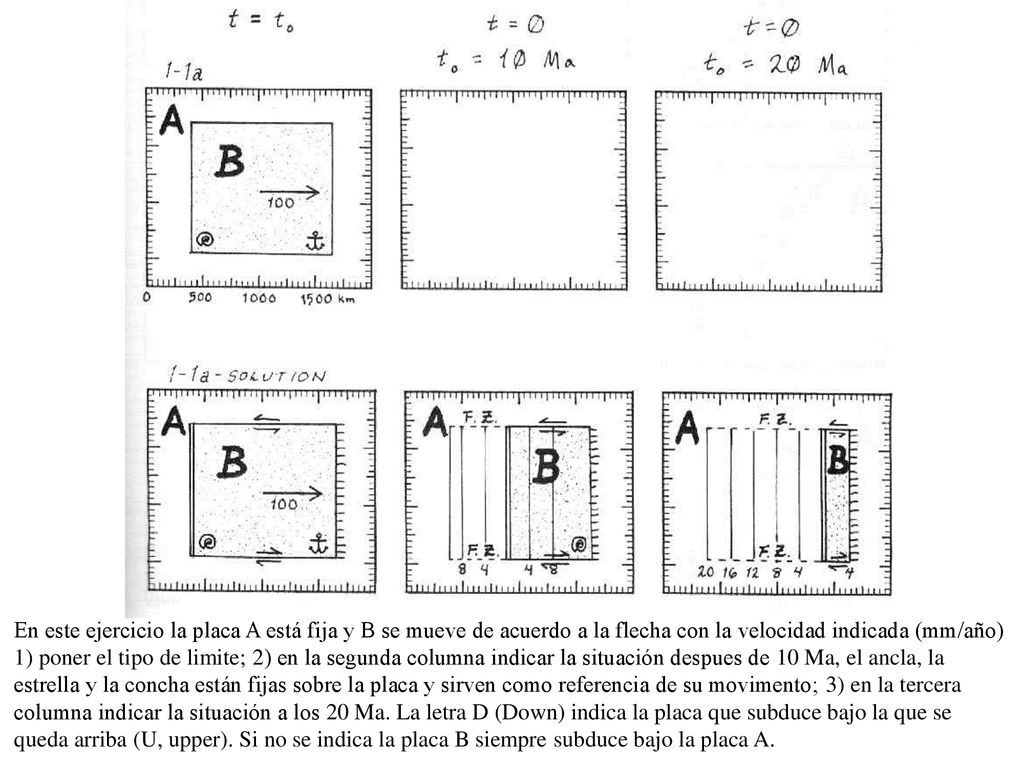

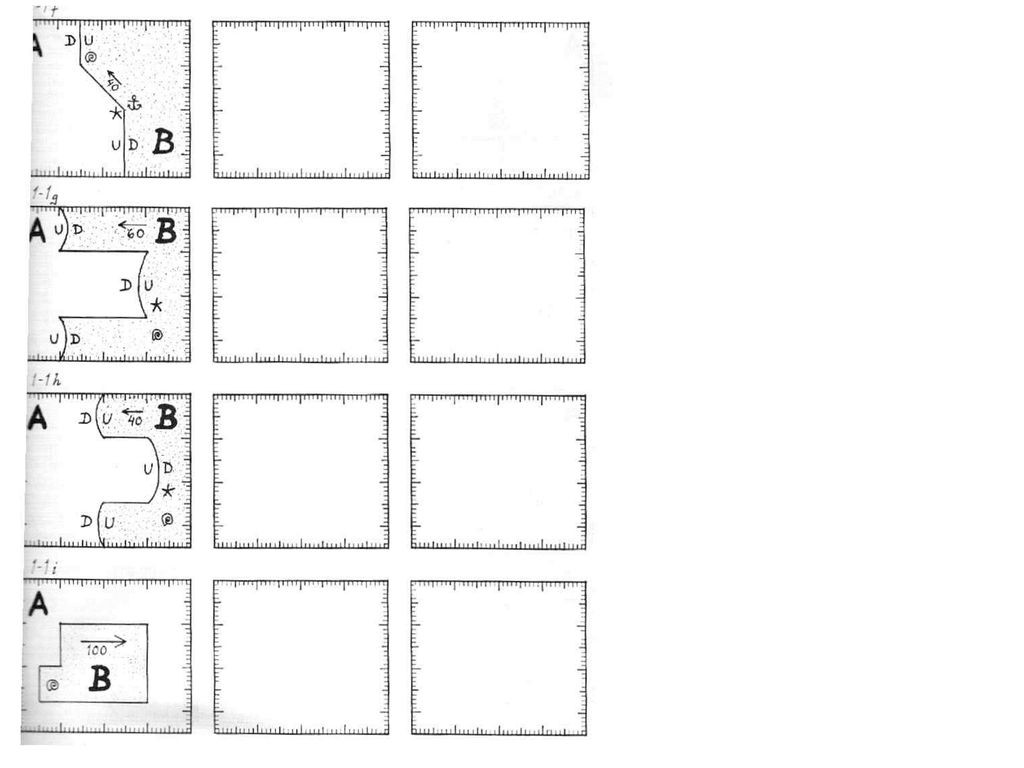

18 En este ejercicio la placa A está fija y B se mueve de acuerdo a la flecha con la velocidad indicada (mm/año) 1) poner el tipo de limite; 2) en la segunda columna indicar la situación despues de 10 Ma, el ancla, la estrella y la concha están fijas sobre la placa y sirven como referencia de su movimento; 3) en la tercera columna indicar la situación a los 20 Ma. La letra D (Down) indica la placa que subduce bajo la que se queda arriba (U, upper). Si no se indica la placa B siempre subduce bajo la placa A.

19

20

21

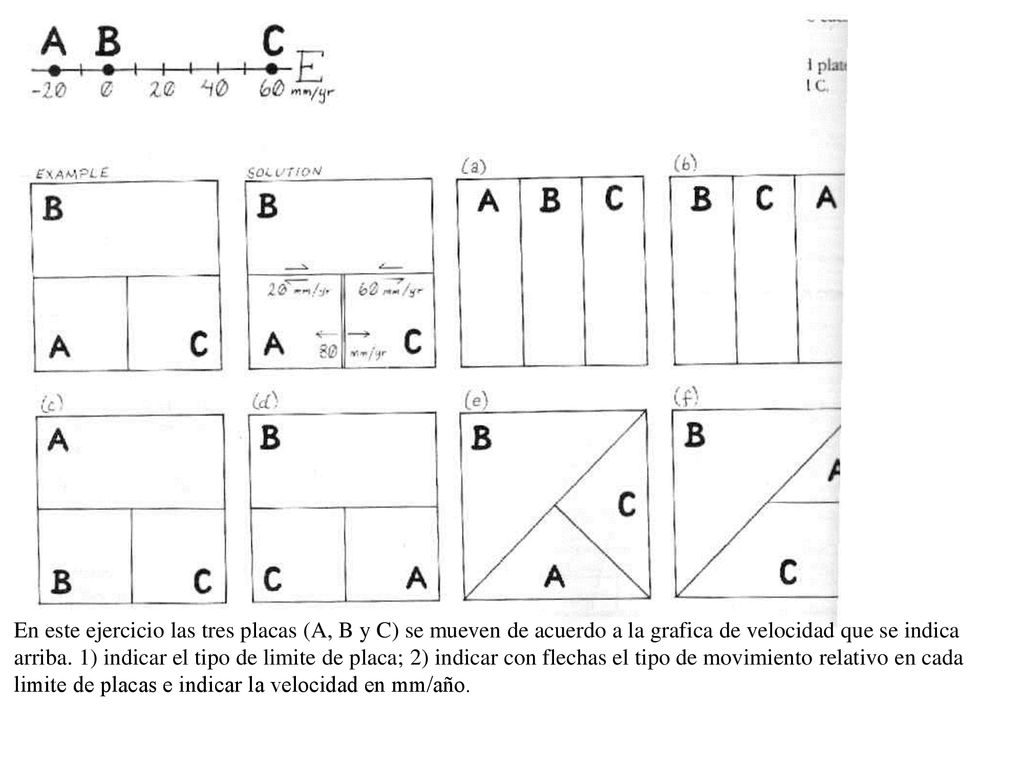

22 En este ejercicio las tres placas (A, B y C) se mueven de acuerdo a la grafica de velocidad que se indica arriba. 1) indicar el tipo de limite de placa; 2) indicar con flechas el tipo de movimiento relativo en cada limite de placas e indicar la velocidad en mm/año.

23

24
