1 Prensa hidráulica Montoya.

2

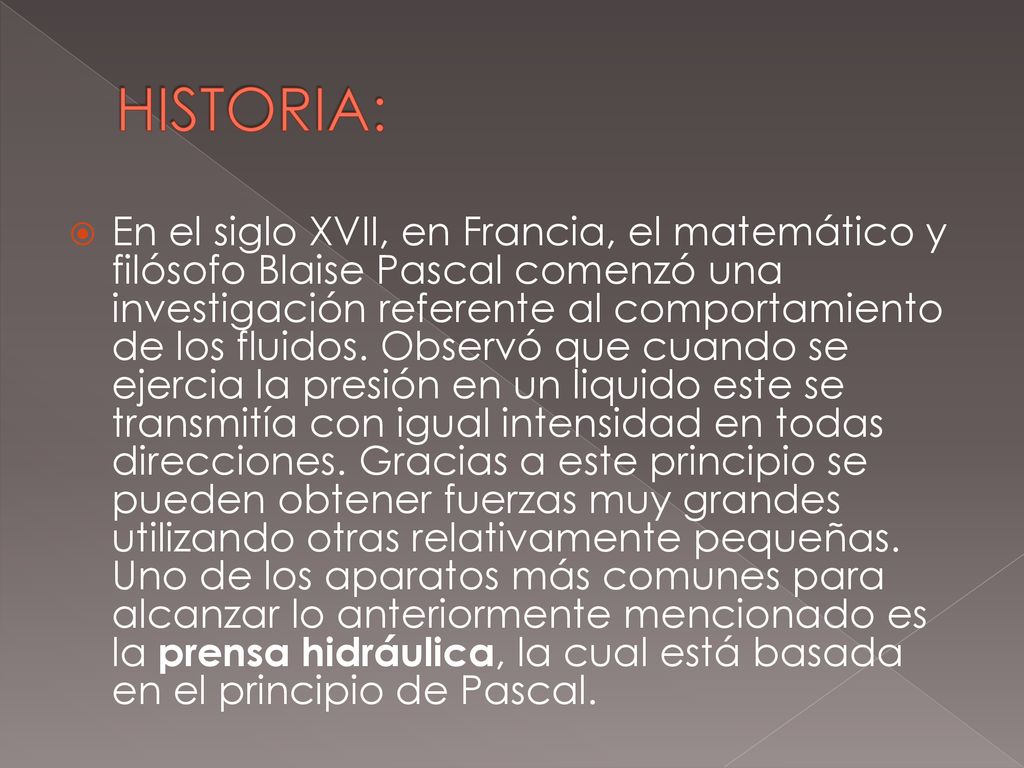

3 HISTORIA: En el siglo XVII, en Francia, el matemático y filósofo Blaise Pascal comenzó una investigación referente al comportamiento de los fluidos. Observó que cuando se ejercia la presión en un liquido este se transmitía con igual intensidad en todas direcciones. Gracias a este principio se pueden obtener fuerzas muy grandes utilizando otras relativamente pequeñas. Uno de los aparatos más comunes para alcanzar lo anteriormente mencionado es la prensa hidráulica, la cual está basada en el principio de Pascal.

4 En simples palabras: Una prensa hidráulica es un mecanismo conformado por vasos comunicantes impulsados por pistones de diferente área que mediante pequeñas presiones, permite obtener otras mayores. El rendimiento de la prensa hidráulica guarda similitudes con el de la palanca, pues se obtienen presiones mayores que las ejercidas pero se aminora la velocidad y la longitud de desplazamiento, en similar proporción.

5

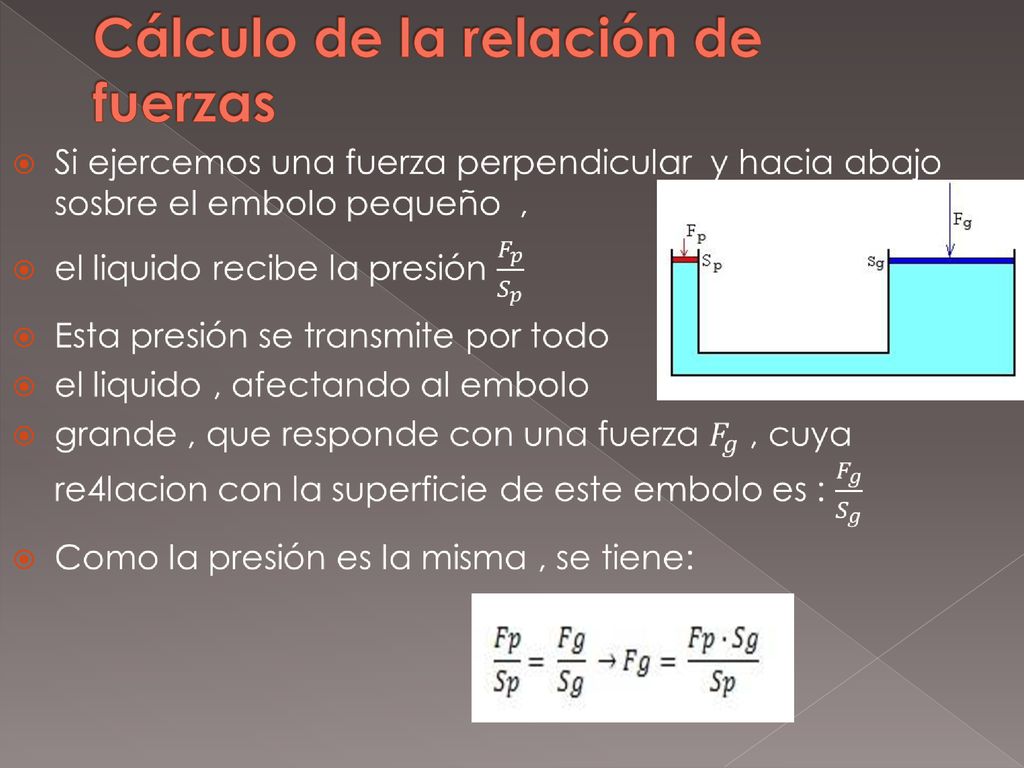

6 Cálculo de la relación de fuerzas

7 Problemas de aplicación.
1.- Con una prensa hidráulica, se quiere levantar un coche de masa 1250 kg. Si la superficie del émbolo menor es de 15 cm2 y la del émbolo mayor de 3 m2. Calcula la fuerza que debe aplicars

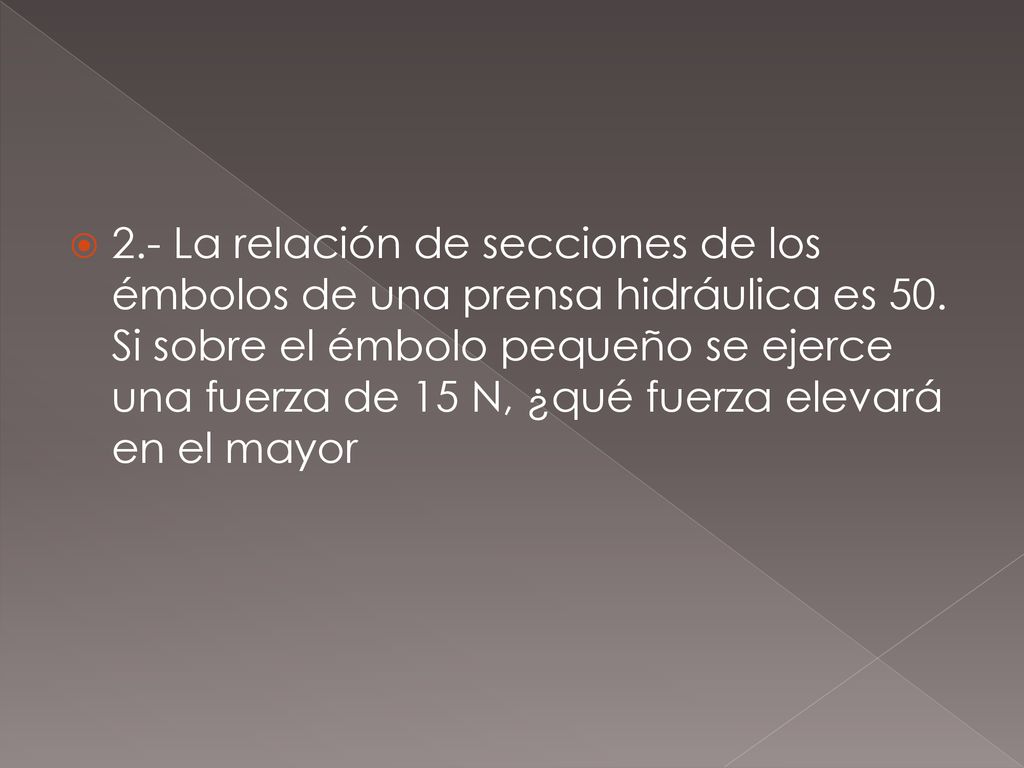

8 2.- La relación de secciones de los émbolos de una prensa hidráulica es 50. Si sobre el émbolo pequeño se ejerce una fuerza de 15 N, ¿qué fuerza elevará en el mayor

9 3. -Los émbolos de una prensa hidráulica tienen 25 cm2 y 150 cm2

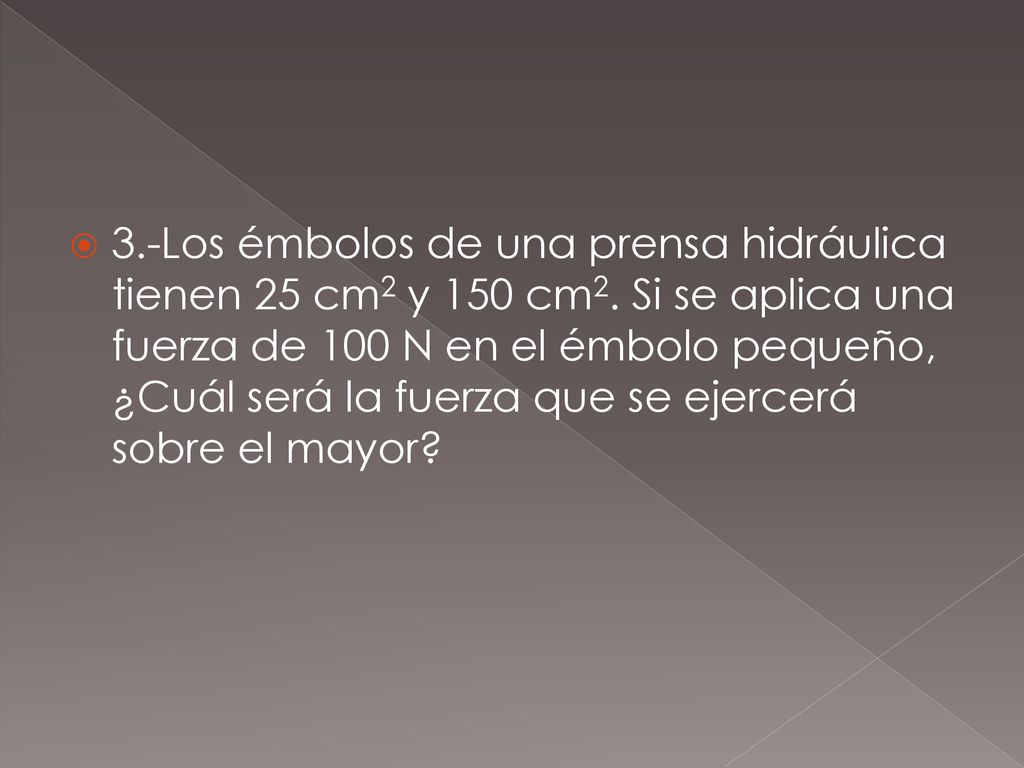

3.-Los émbolos de una prensa hidráulica tienen 25 cm2 y 150 cm2. Si se aplica una fuerza de 100 N en el émbolo pequeño, ¿Cuál será la fuerza que se ejercerá sobre el mayor?

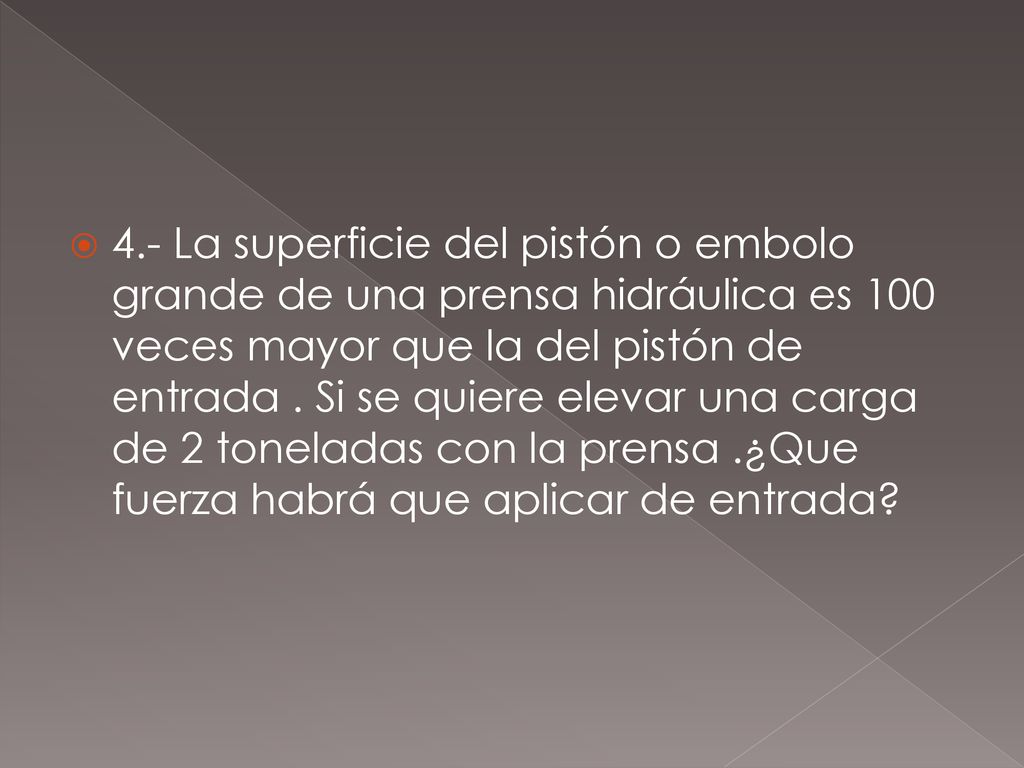

10 4.- La superficie del pistón o embolo grande de una prensa hidráulica es 100 veces mayor que la del pistón de entrada . Si se quiere elevar una carga de 2 toneladas con la prensa .¿Que fuerza habrá que aplicar de entrada?

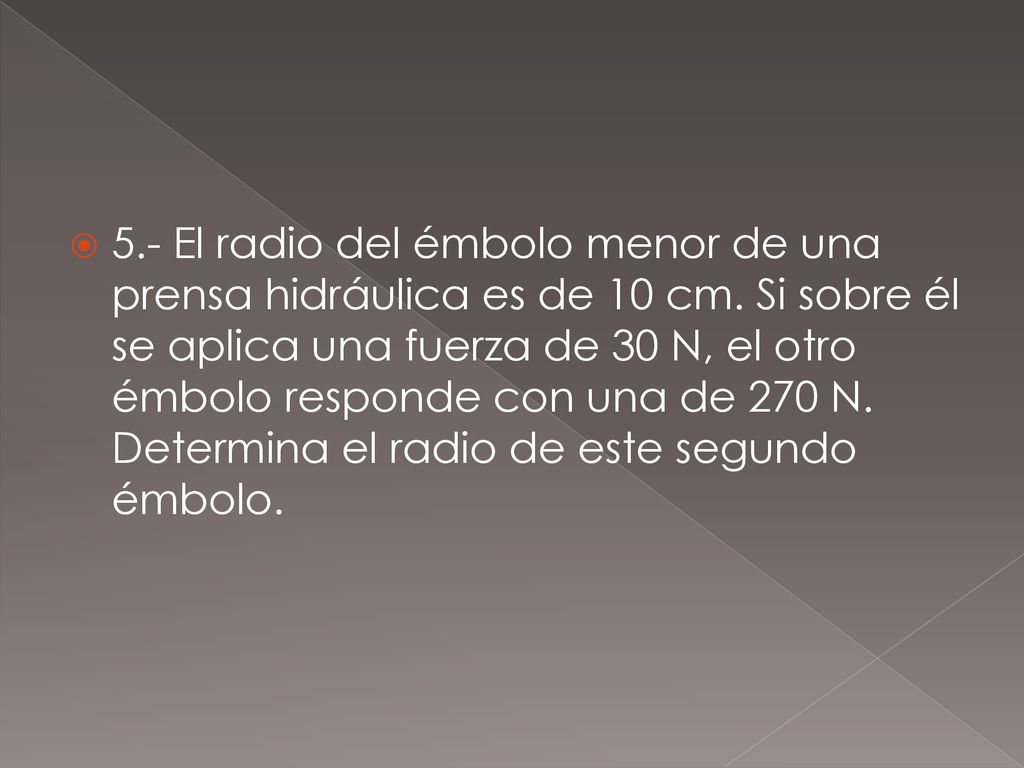

11 5. - El radio del émbolo menor de una prensa hidráulica es de 10 cm
5.- El radio del émbolo menor de una prensa hidráulica es de 10 cm. Si sobre él se aplica una fuerza de 30 N, el otro émbolo responde con una de 270 N. Determina el radio de este segundo émbolo.

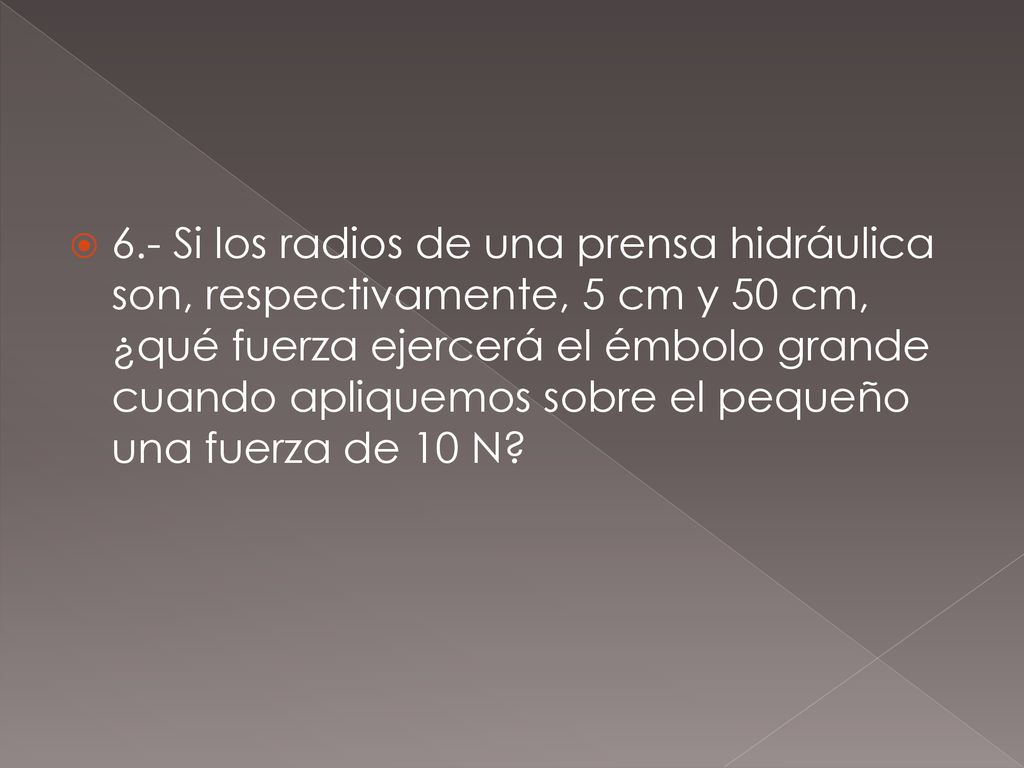

12 6.- Si los radios de una prensa hidráulica son, respectivamente, 5 cm y 50 cm, ¿qué fuerza ejercerá el émbolo grande cuando apliquemos sobre el pequeño una fuerza de 10 N?

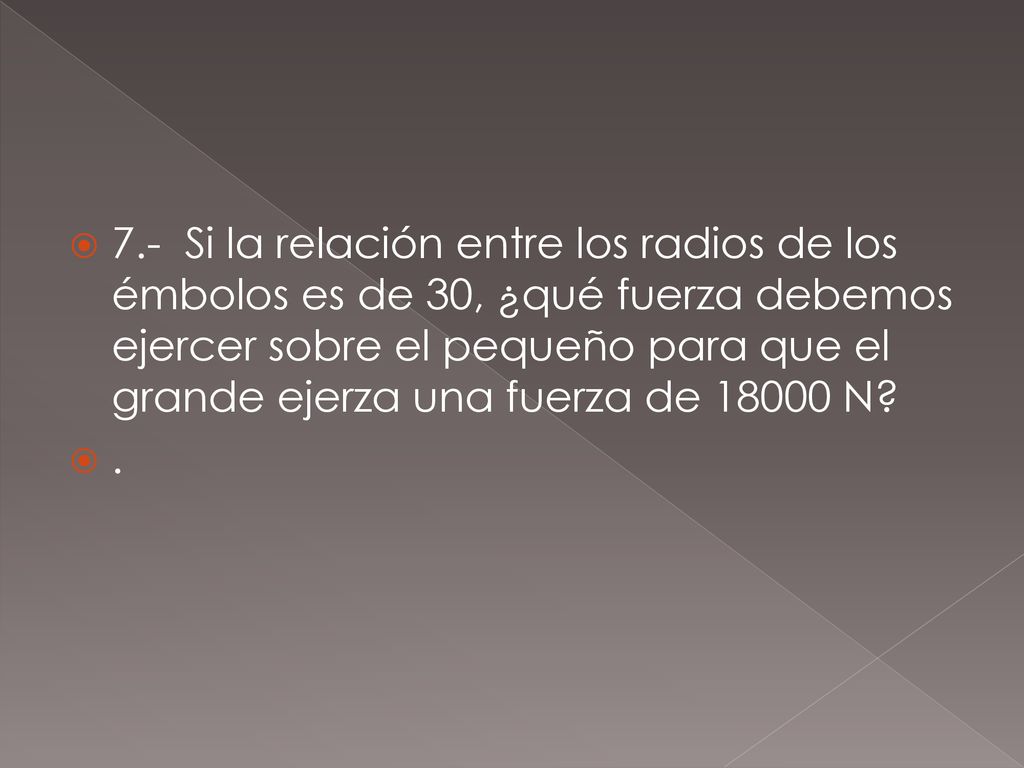

13 7.- Si la relación entre los radios de los émbolos es de 30, ¿qué fuerza debemos ejercer sobre el pequeño para que el grande ejerza una fuerza de N? .

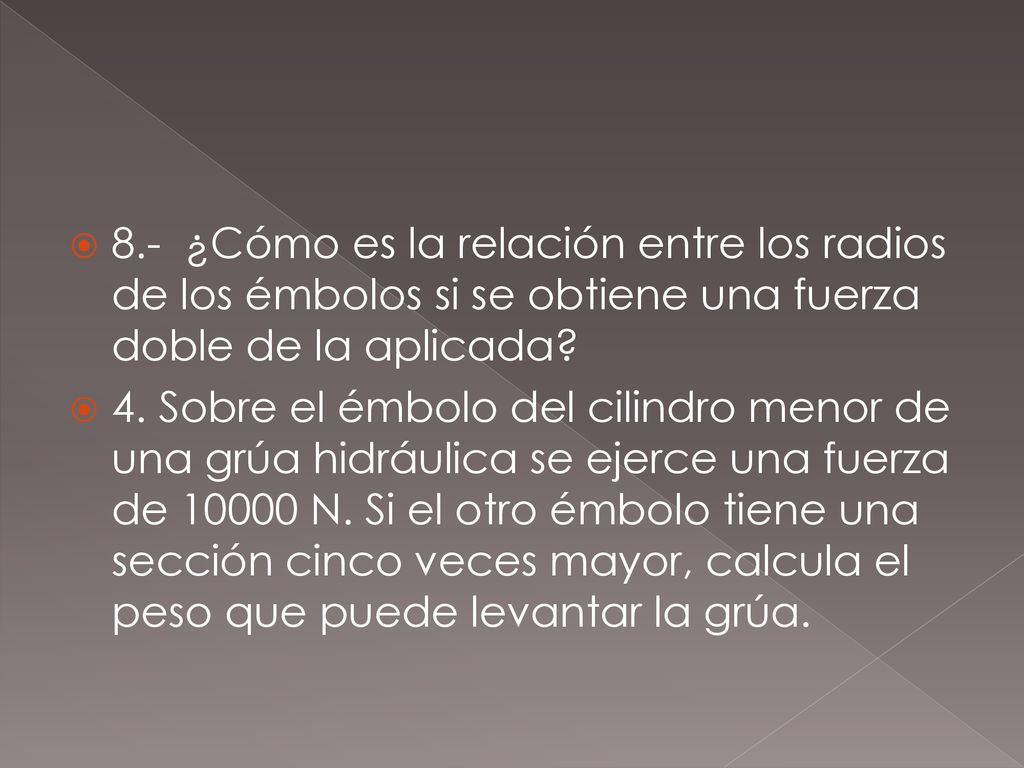

14 8.- ¿Cómo es la relación entre los radios de los émbolos si se obtiene una fuerza doble de la aplicada? 4. Sobre el émbolo del cilindro menor de una grúa hidráulica se ejerce una fuerza de N. Si el otro émbolo tiene una sección cinco veces mayor, calcula el peso que puede levantar la grúa.

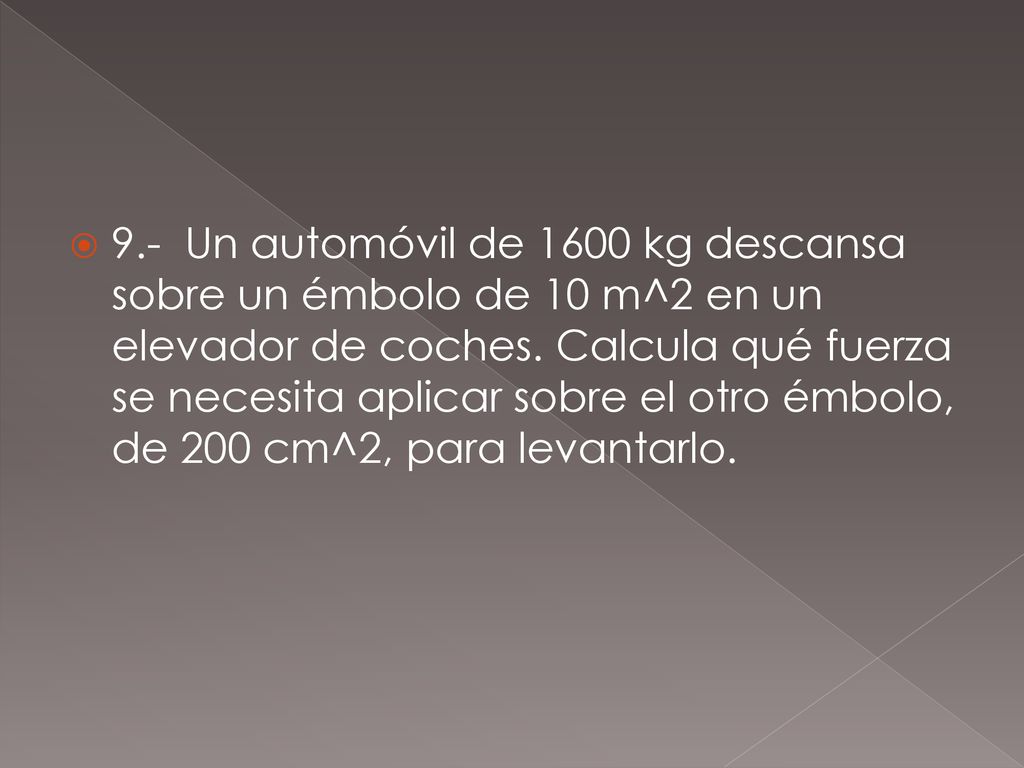

15 9.- Un automóvil de 1600 kg descansa sobre un émbolo de 10 m^2 en un elevador de coches. Calcula qué fuerza se necesita aplicar sobre el otro émbolo, de 200 cm^2, para levantarlo.

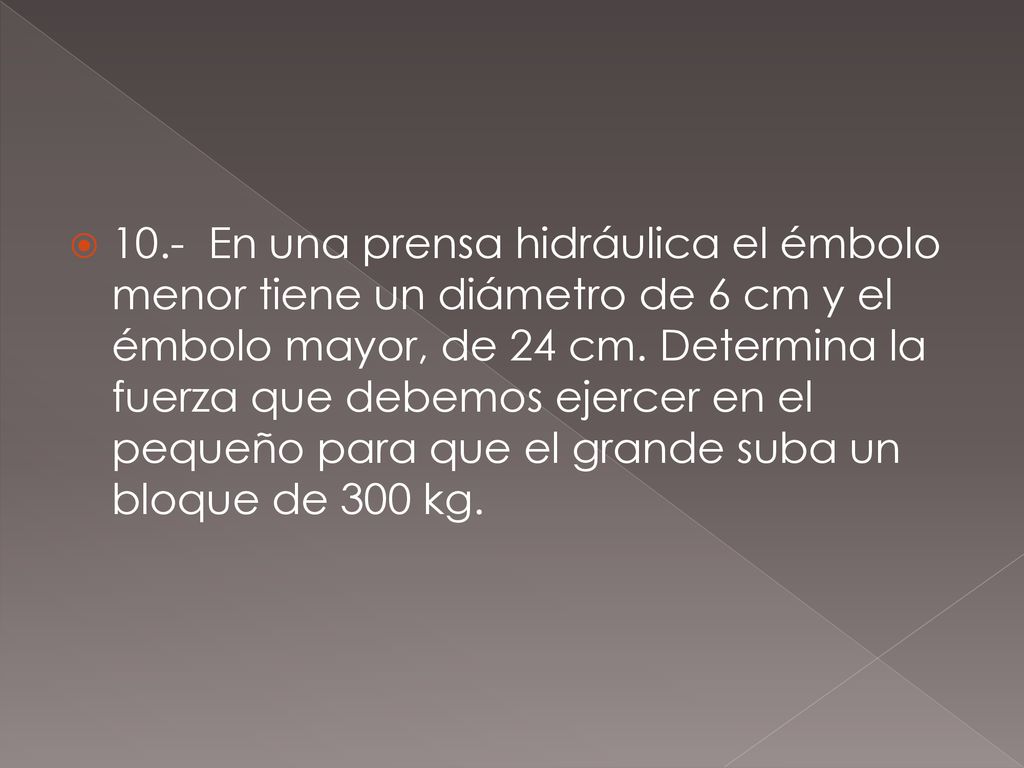

16 10.- En una prensa hidráulica el émbolo menor tiene un diámetro de 6 cm y el émbolo mayor, de 24 cm. Determina la fuerza que debemos ejercer en el pequeño para que el grande suba un bloque de 300 kg.
