DEFINICION: El electrocardiograma (ECG o EKG) representa la actividad eléctrica de las células de un corazón normal. Es un gráfico que muestra las variaciones.

Presentación del tema: "DEFINICION: El electrocardiograma (ECG o EKG) representa la actividad eléctrica de las células de un corazón normal. Es un gráfico que muestra las variaciones."— Transcripción de la presentación:

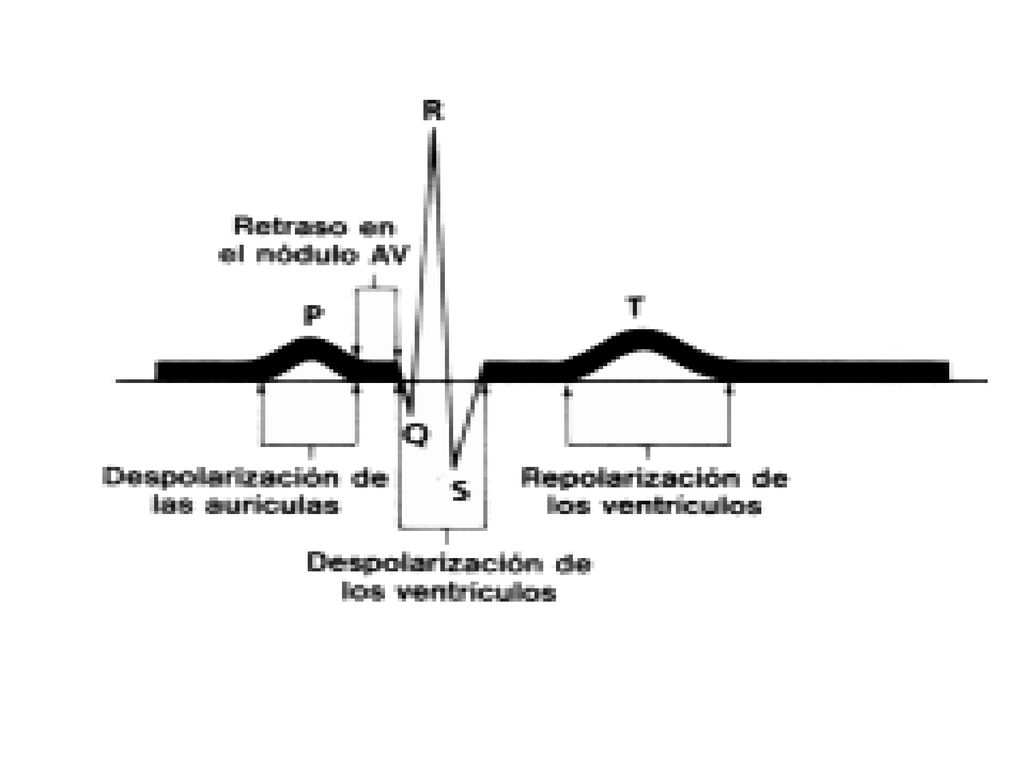

1 DEFINICION: El electrocardiograma (ECG o EKG) representa la actividad eléctrica de las células de un corazón normal. Es un gráfico que muestra las variaciones del voltaje del corazón, captadas por electrodos . Dichas variaciones son el resultado de la despolarización y repolarización del músculo cardíaco.

2 DERIVACIONES ELECTROCARDIOGRAFICAS
Cuatro derivaciones de miembros: RA, LA, LL, RL Seis derivaciones precordiales: V1, V2, V3, V4, V5,V6 Las derivaciones bipolares se colocan de la siguiente manera: RA (right arm) Brazo derecho se coloca en la muñeca derecha. LA (left arm) Brazo izquierdo se coloca en la muñeca izquierda. LL (left leg)  Pierna izquierda se coloca un poco arriba del tobillo izquierdo. RL (right leg) pierna derecha se coloca un poco arriba del tobillo derecho. REGISTRO DEL ELECTROCARDIOGRAMA La velocidad del papel del electrocardiograma se registra a 25mm/ seg. Las cuadriculas del ECG están formadas de líneas gruesas cada 5mm 0´20 seg. Los cuadrados mas pequeños de 1mm están separados por 0´04 seg.

3

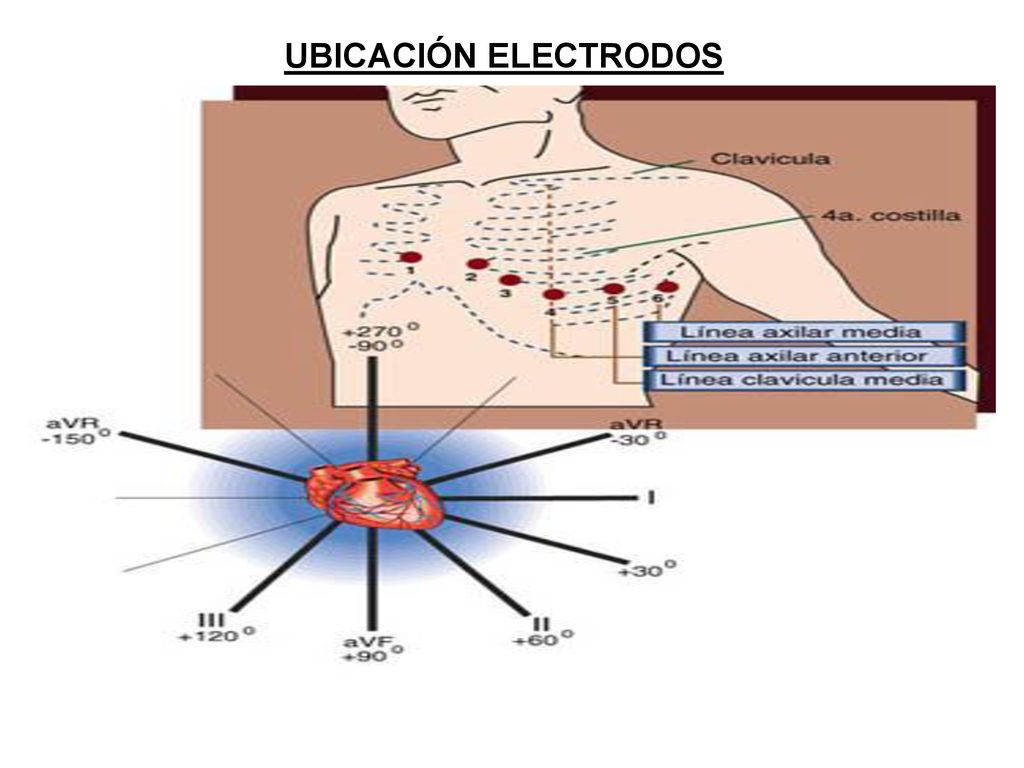

4 UBICACIÓN ELECTRODOS

5 V1: En el IV espacio intercostal, en el borde derecho del esternón
V1: En el IV espacio intercostal, en el borde derecho del esternón. Este espacio se localiza buscando el ángulo de Louis ( que corresponde al segundo espacio intercostal y luego se continua contando hacia abajo). V2: En el IV espacio intercostal al lado izquierdo del esternón. V3: Entre V2 y V4. V4: En el V espacio intercostal con la línea medio clavicular izquierda. V5: En la línea axilar anterior, al mismo nivel que V4. V6: En la línea axilar media, al mismo nivel que V4.

6

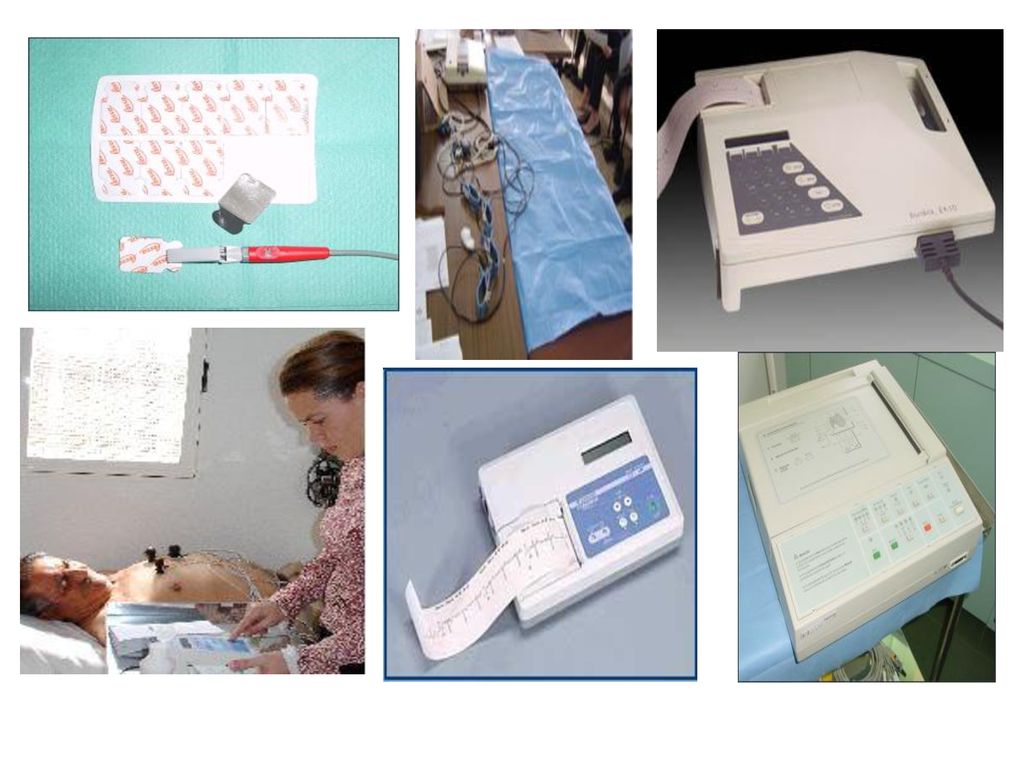

7

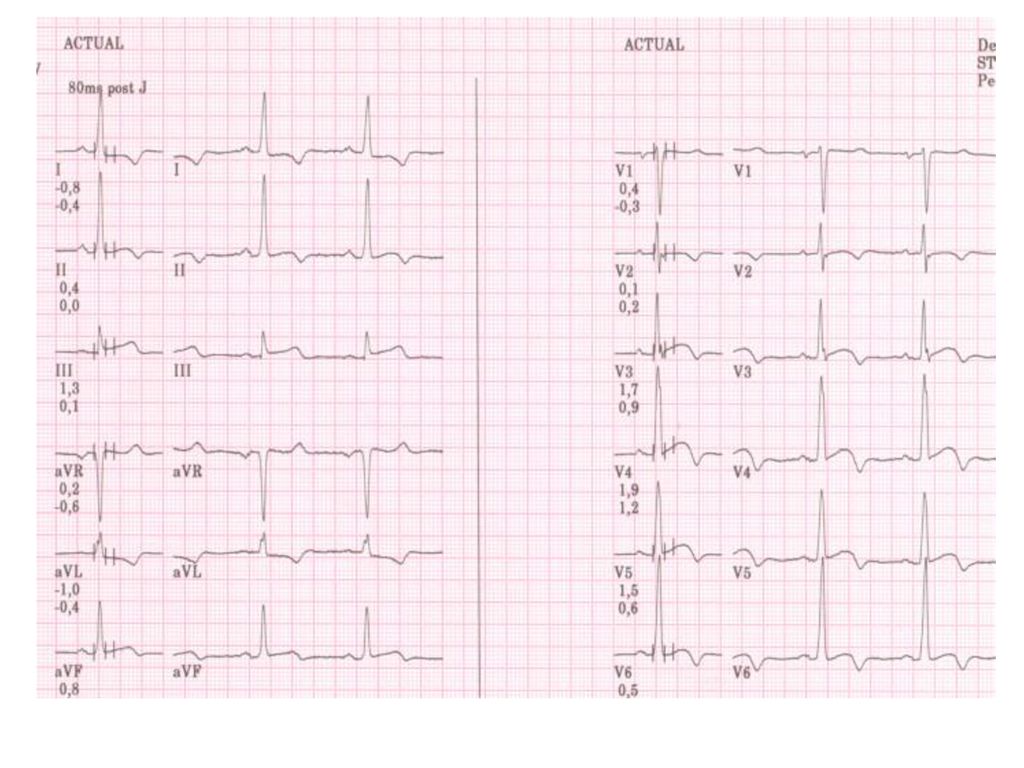

8
