1 Dr. Ignacio Lugones Dr. Andrés Rosso
Anatomía cardíaca Dr. Ignacio Lugones Dr. Andrés Rosso Cirugía Cardiovascular Pediátrica – Hospital de Niños R. Gutiérrez

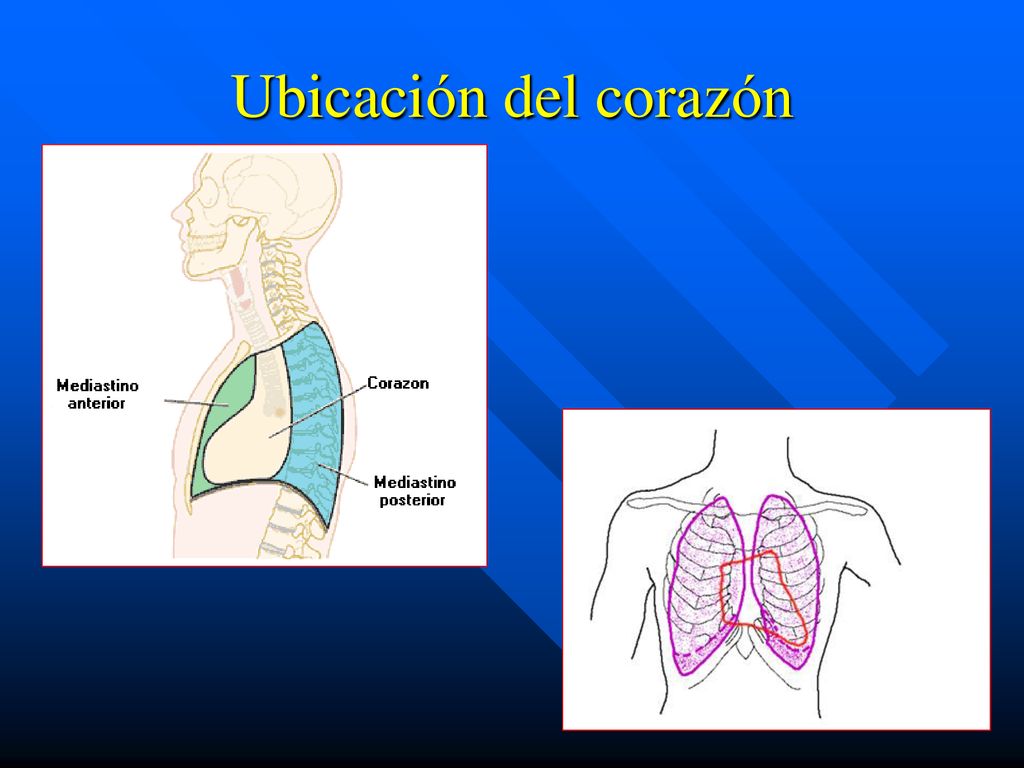

2 Ubicación del corazón

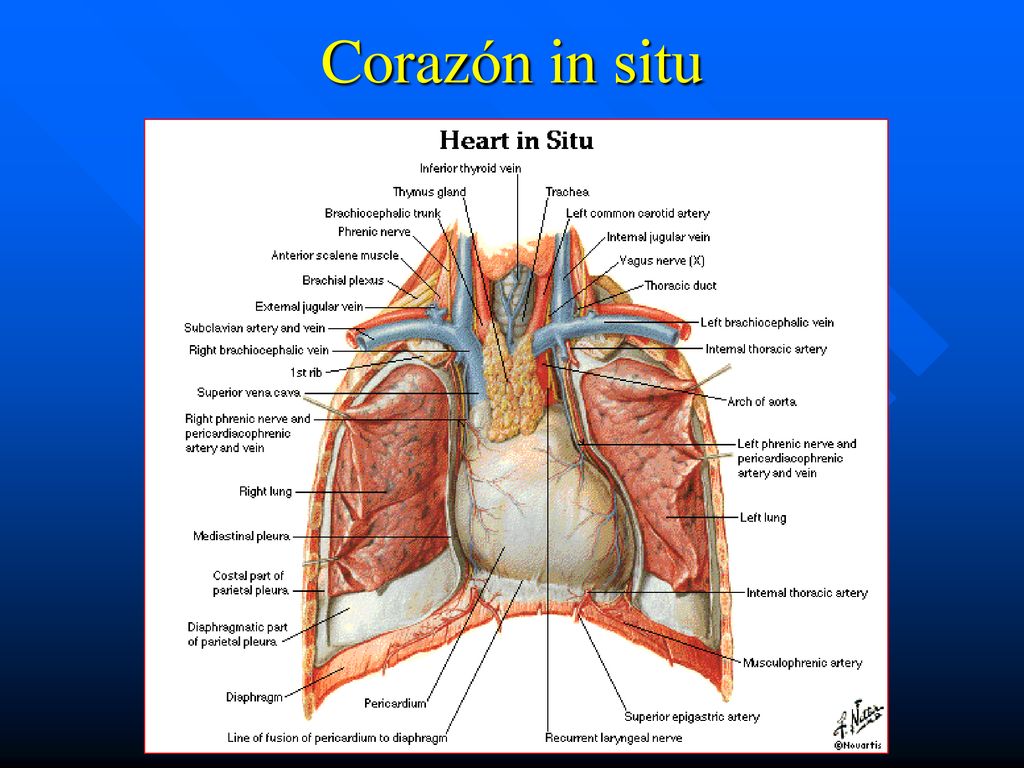

3 Corazón in situ

4 Reglas básicas Las aurículas se encuentran más a la derecha que sus ventrículos. Las cavidades derechas son más anteriores que las izquierdas.

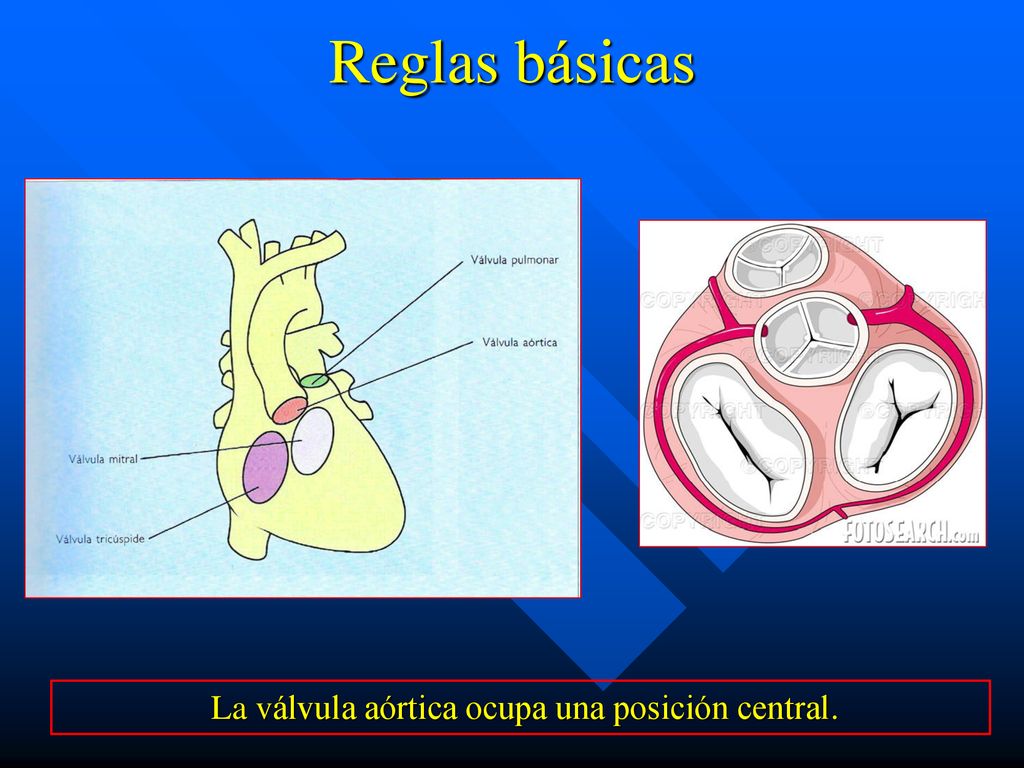

5 La válvula aórtica ocupa una posición central.
Reglas básicas La válvula aórtica ocupa una posición central.

6 Aurícula derecha. Exterior.
OREJUELA TRIANGULAR, DE BASE DE IMPLANTACIÓN ANCHA Y SIN BORDES FESTONEADOS. Sulcus terminalis

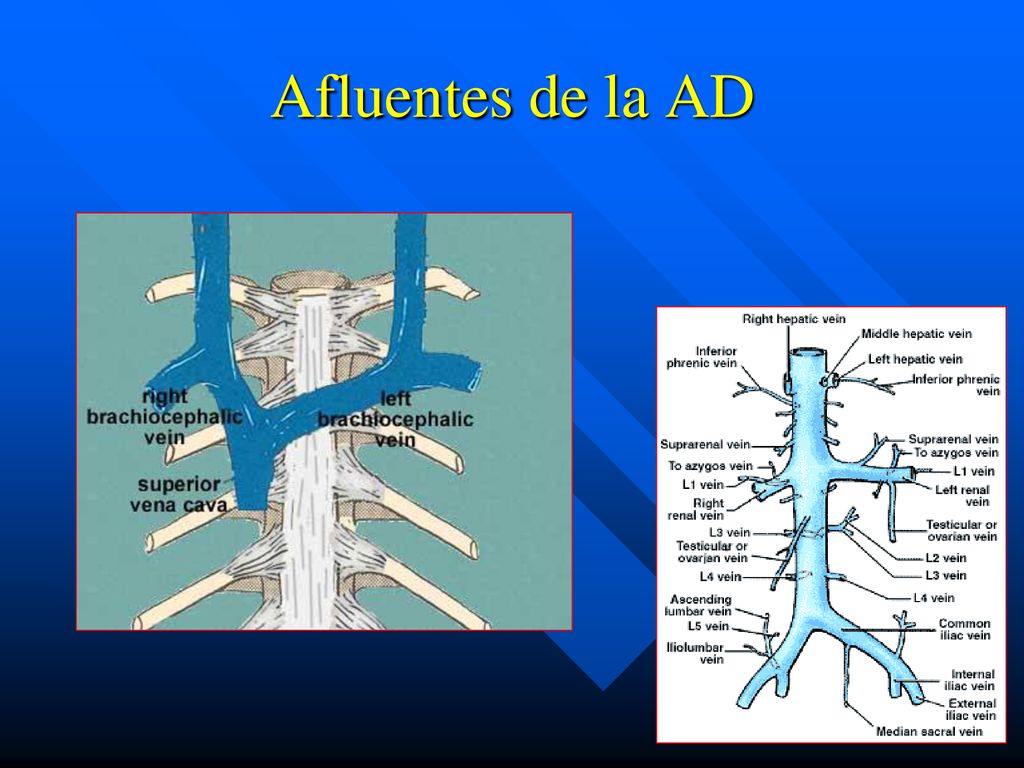

7 Afluentes de la AD

8 Aurícula derecha. Interior.
Músculos pectíneos Orificio de la VCS Crista terminalis Componente venoso

9 Fosa oval Fosa oval Válvula de Thebesius Válvula de Eustaquio

10 Fosa oval FOSA OVAL

11 Tabique aurículo-ventricular
Inserción de la válvula mitral Tabique membranoso interventricular Tabique membranoso auriculo-ventricular Tabique muscular Inserción de la válvula tricúspide

12 Triángulo de Koch Nodo AV Tendón de Todaro
Tabique membranoso aurículo-ventricular Válvula de Thebesius Inserción de la válvula tricúspide

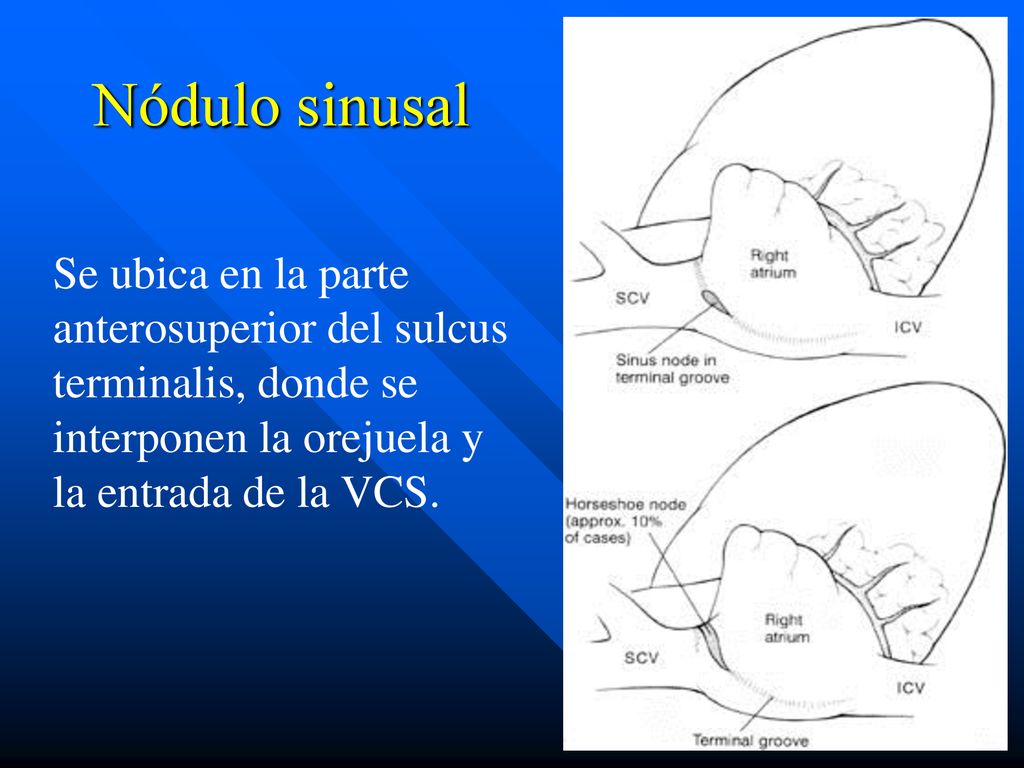

13 Nódulo sinusal Se ubica en la parte anterosuperior del sulcus terminalis, donde se interponen la orejuela y la entrada de la VCS.

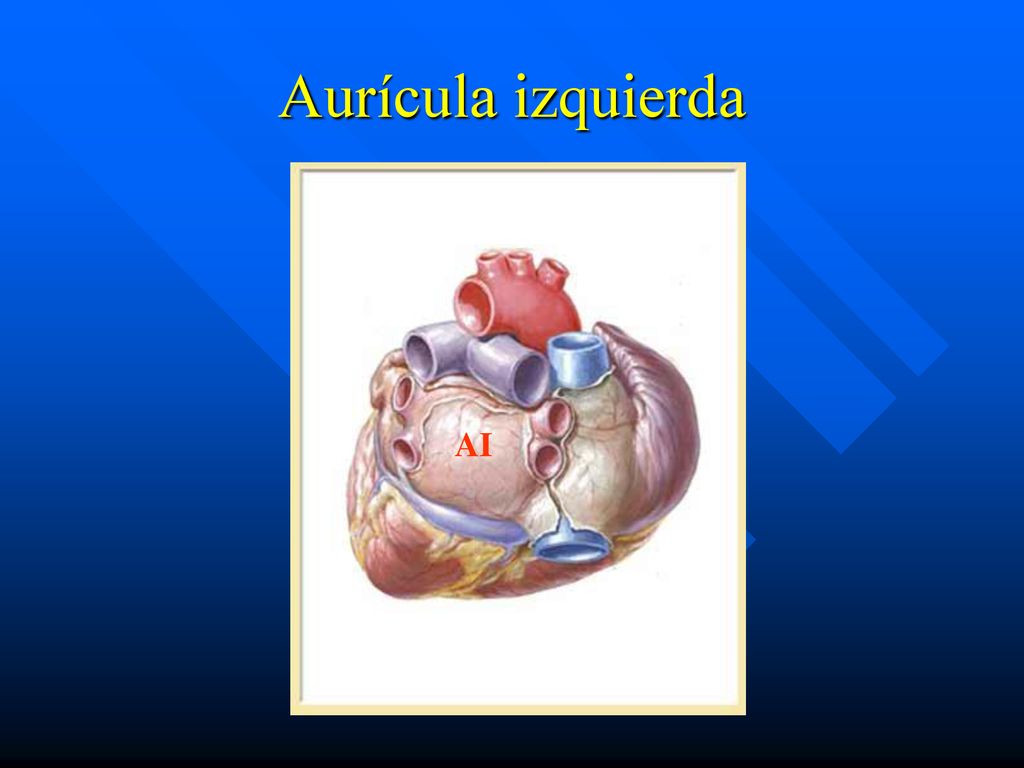

14 Aurícula izquierda AI

15 Aurícula izquierda. Exterior.
OREJUELA IZQUIERDA

16 Aurícula izquierda. Interior.
Orejuela izquierda Compo-nente liso Vestíbulo de válvula mitral Vena pulmonar

17 Ventrículo derecho

18 Ventrículo derecho

19 Ventrículo derecho. Interior.

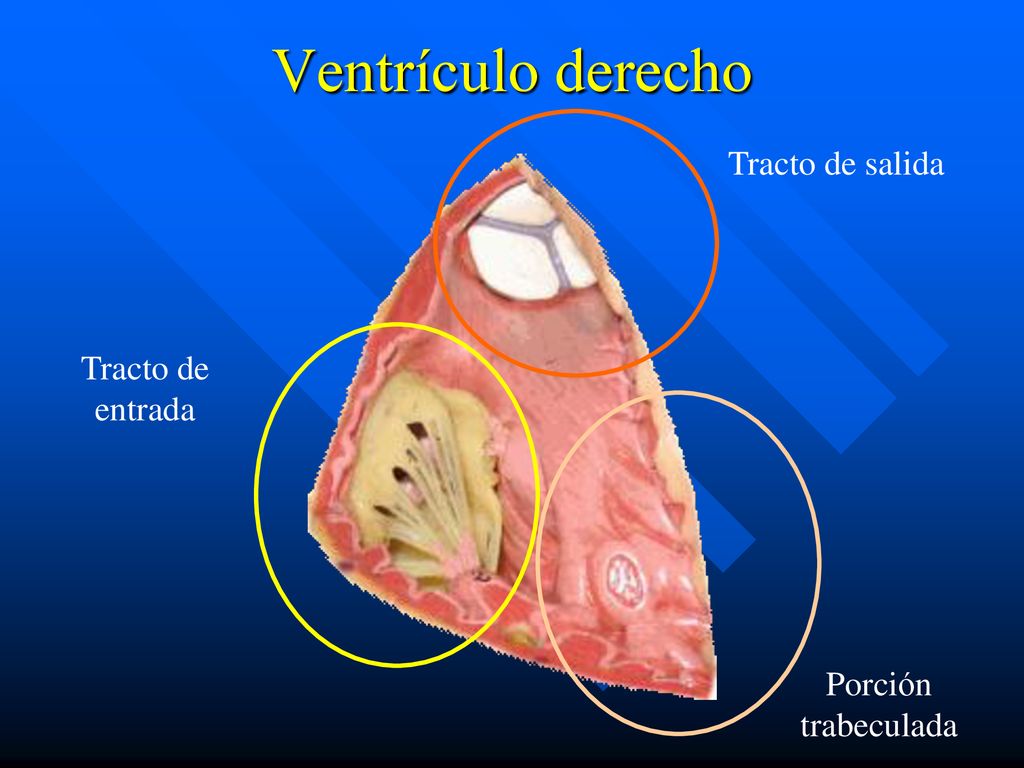

20 Ventrículo derecho Tracto de salida Tracto de entrada
Porción trabeculada

21 Tracto de entrada Se extiende desde el anillo tricuspideo hasta la insercion de los musculos papilares.

22 Porción trabeculada La Zona Trabecular del VD posee:
Trabéculas gruesas Banda moderadora Trabécula septomarginalis Músculo papilar anterior

23 Banda septal (trabeculación septomarginal)
Válvula pulmonar Crista supraventricularis Rama anterior de la TSM Músculo papilar medial o del cono Rama posterior de la TSM Cuerpo de la TSM

24 Músculo papilar anterior
Banda moderadora Cuerpo de la TSM Banda moderadora Músculo papilar anterior

25 Tracto del salida del VD.
Válvula pulmonar TRACTO DE SALIDA Válvula tricúspide

26 Ventrículo izquierdo

27 Válvula mitral

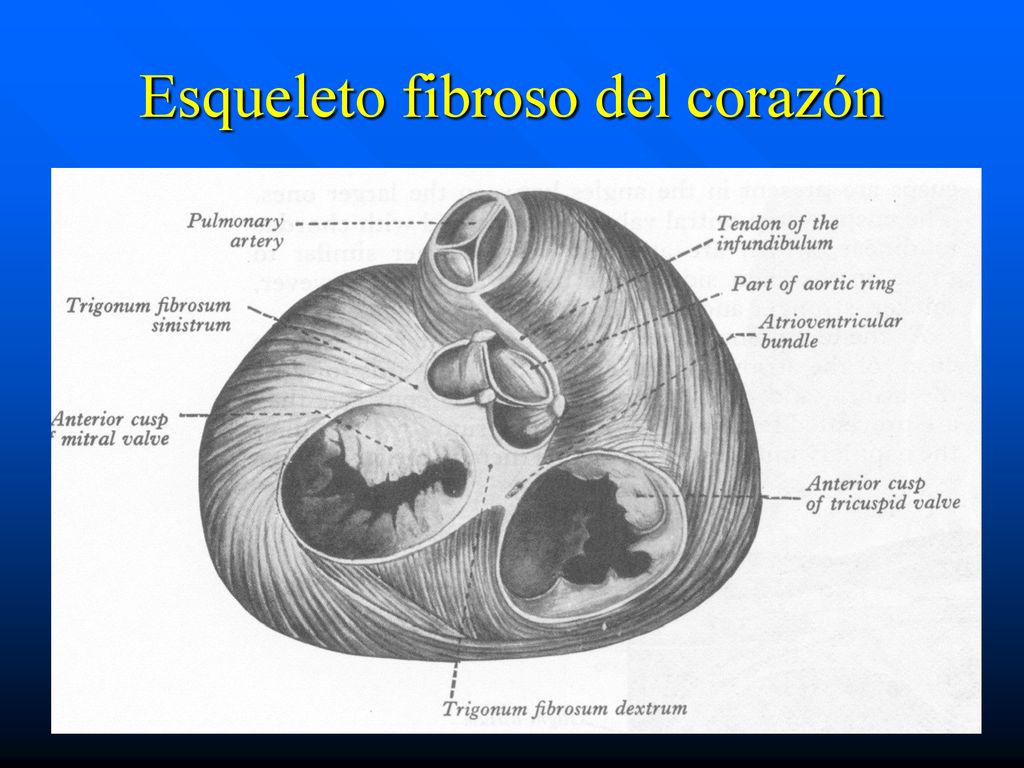

28 Esqueleto fibroso del corazón

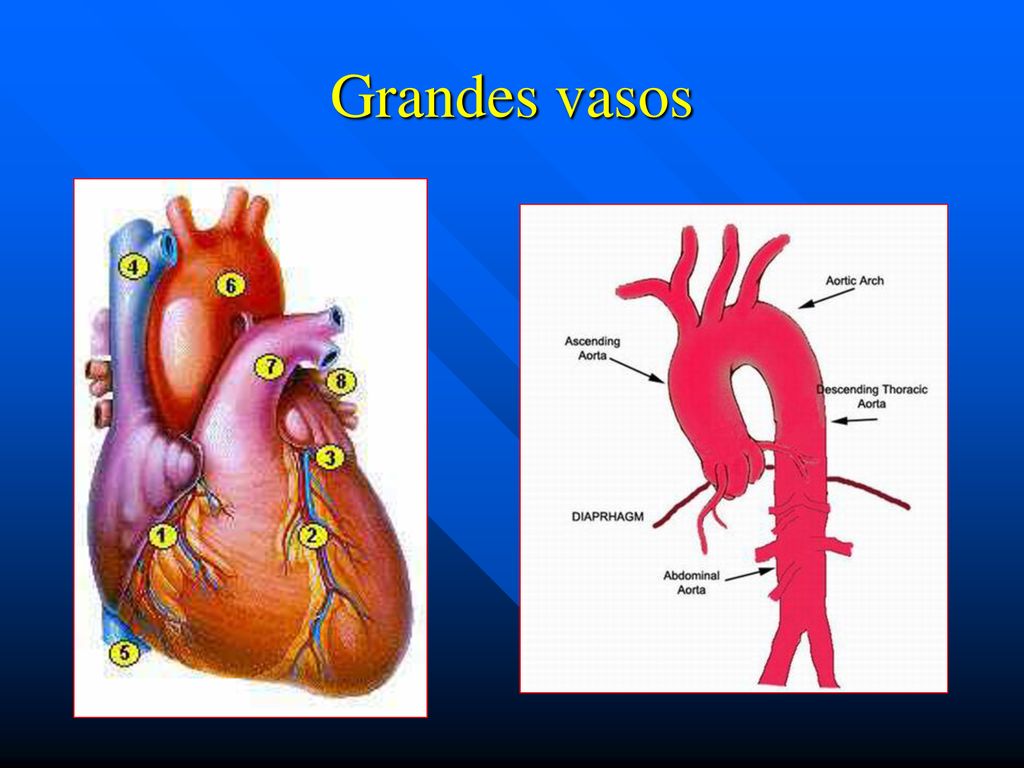

29 Grandes vasos

30 Sistema de conducción

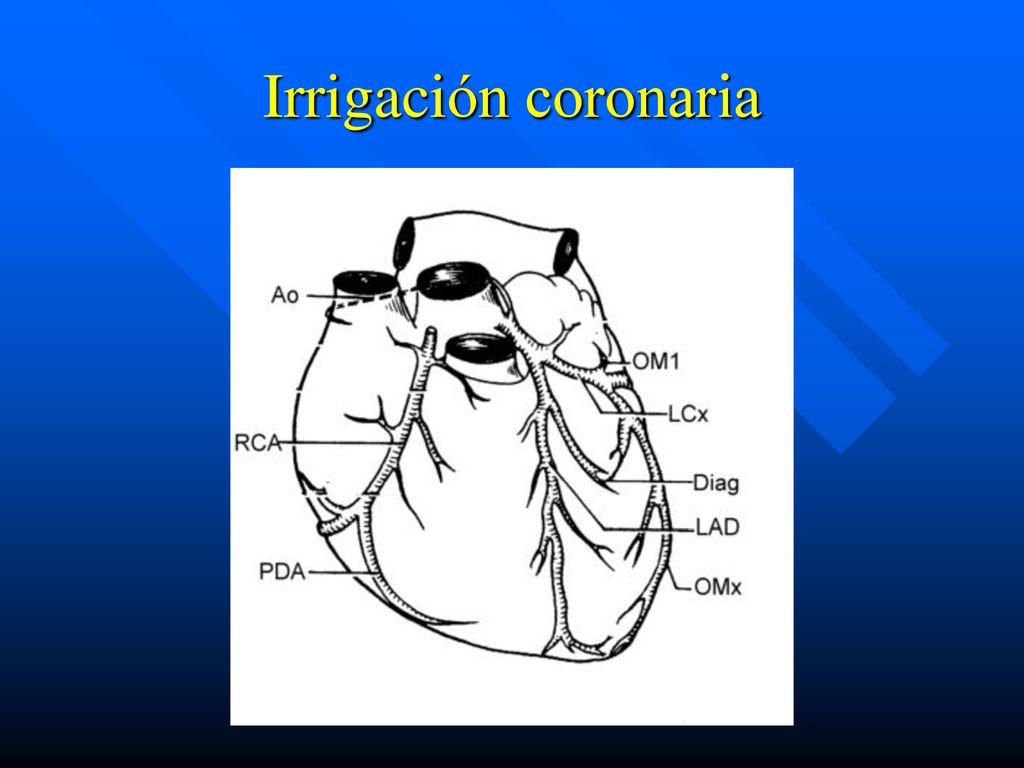

31 Irrigación coronaria

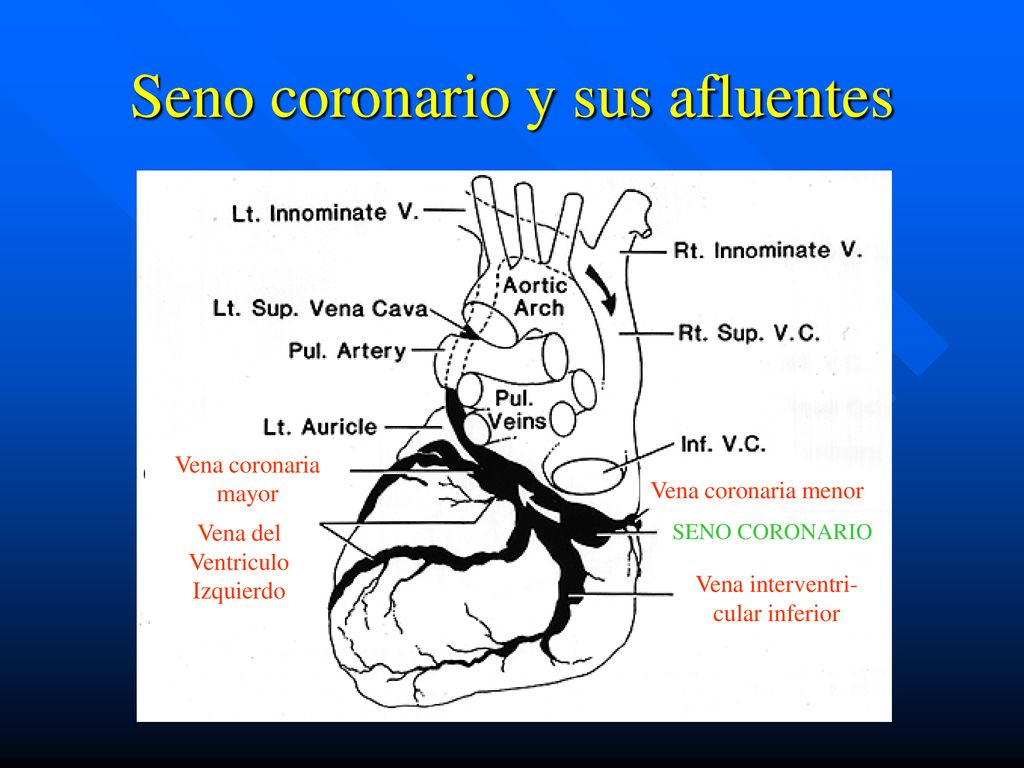

32 Seno coronario y sus afluentes
Vena coronaria mayor Vena coronaria menor Vena del Ventriculo Izquierdo SENO CORONARIO Vena interventri-cular inferior

33 Gracias!
