Fuentes conmutadas Aisladas de DC

Presentación del tema: "Fuentes conmutadas Aisladas de DC"— Transcripción de la presentación:

1 Fuentes conmutadas Aisladas de DC
Cinco Configuraciones Flyback Forward Push-pull Half Bridge Full-Bridge Operan en altas frecuencias (>10 kHz) Los armónicos son filtrados facilmente

2 Convertidor Flyback

3 Operación Modo 1 -- Q1 ON La corriente se almacena en el primario del trafo El secundario tiene polaridad opuesta =>D1 OFF C mantiene el voltaje de salida mientras supple la corriente de la carga.

4 Operación Modo 2 -- Q1 OFF La polaridad del primario y secundario se invierte El diodo D1 conduce, cargando C y suministrando corriente a la carga RL La corriente del secundario cae a 0 para empezar un nuevo ciclo

5 Resumen de Formas de Onda

6 Flyback Doble

7 Convertidor Forward

8 Características Incluye un devanado de ‘reinicio’ para devolver la energía D2 es polarizado directamente cuando Q1 está en ON, de tal forma que no se almacena energía en el primario Modo de conducción continuo

9 Operación Modo 1 -- Q1 ON La corriente se acumula en el devanado primario La energía es transferida a la carga

10 Operación Modo 2 -- Q1 OFF La polaridad del trafo se invierte
D2 se torna OFF, D1 y D3 se tornan ON

11 Resumen de Fomas de Onda
Vo D3

12 Componentes de la corriente en el primario

13 Doble Convertidor Forward

14 Convertidor Push-Pull

15 Operación Push-Pull Q1 ON, Vs a través del primario inferior
Q2 ON, Vs Vs a través del primario superior

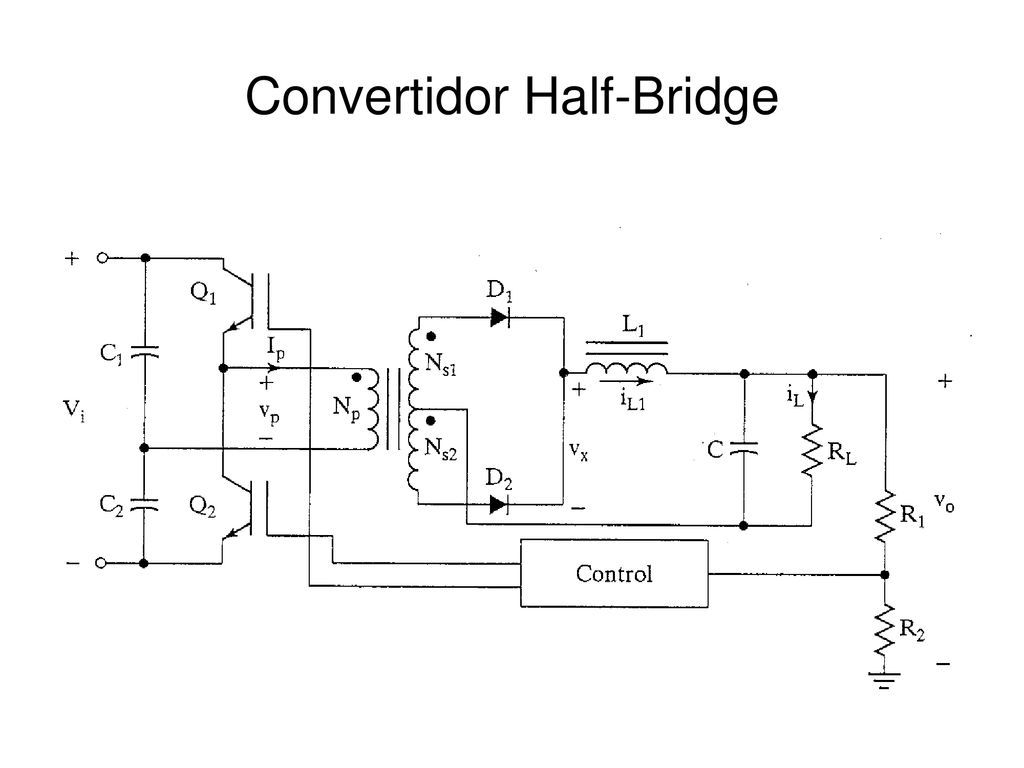

16 Convertidor Half-Bridge

17 Modo de operación 1 Q1 ON, D1 conduce
La energía es transferida a la carga

18 Modo de operación 2 Ambos transistors están en OFF
D1 continua la conducción debido a la corriente en L1

19 Modo de operación 3 Q2 ON, D2 conduce
La energía es transferida a la carga

20 Modo de operación 4 Ambos transistores OFF
D2 continua la conducción debido a la corriente en L1

21 Resumen de formas de Onda– k<0.5

22 Convertidor Full-Bridge

23 Modo de operación 1 Q1,Q4 ON, Q2,Q3 OFF
D1 conduce, la energía es transferida a la carga

24 Modo de operación 2 Todos los transistores están en OFF
D1 continua la conducción debido a la corriente en L1

25 Modo de operación 3 Q2,Q3 están en ON, Q1,Q4 OFF
D2 conduce, la energía es transferida a la carga

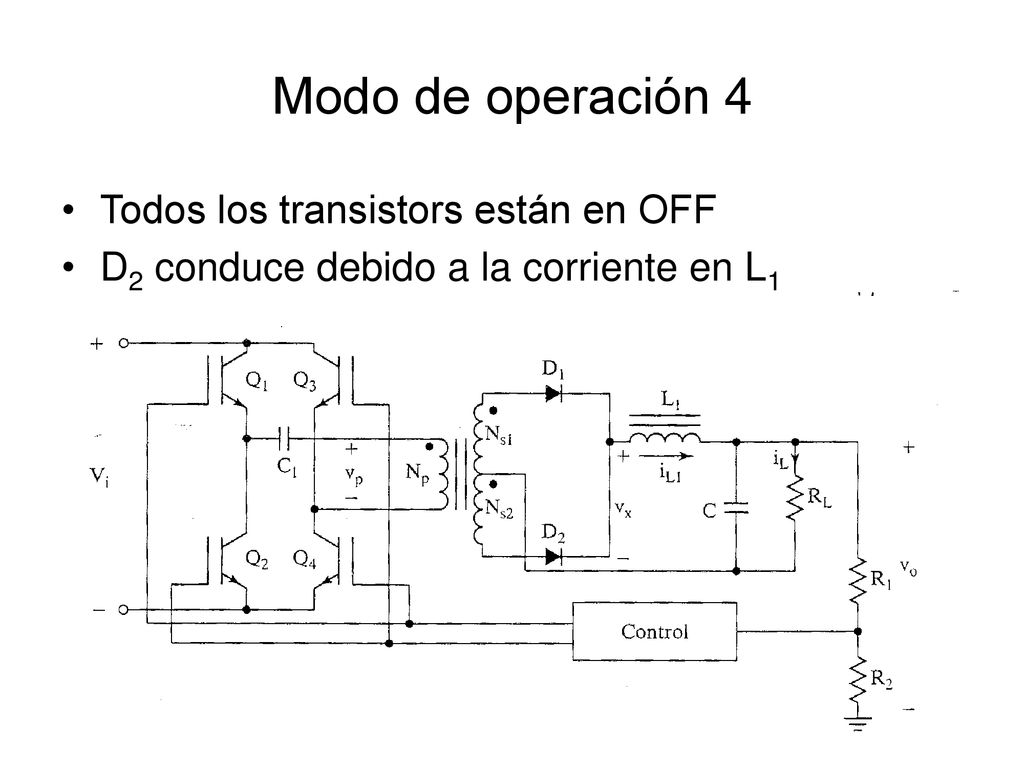

26 Modo de operación 4 Todos los transistors están en OFF
D2 conduce debido a la corriente en L1

27 Resumen de Ondas– k<0.5

28 Inversor Resonante Half-Bridge

29 Inversor Resonante en Full-Bridge

30 Fuente de potencia bidireccional
