Espectro Electromagnético: Ámbito de acción de la Optoelectrónica noviembre 28, 5:25 PM.

Presentación del tema: "Espectro Electromagnético: Ámbito de acción de la Optoelectrónica noviembre 28, 5:25 PM."— Transcripción de la presentación:

1 Espectro Electromagnético: Ámbito de acción de la Optoelectrónica noviembre 28, 5:25 PM

2 Willoughby Smith Caja con barras de Selenio Fotoconductor (Inglés, 1828-1891) Ingeniero eléctrico, trabajaba instalando cables para el uso del telégrafo. Logró instalaciones exitosas de cables submarinos. En 1873 en su laboratorio de pruebas de cables lleva a cabo algunos experimentos con el selenio. noviembre 28, 5:25 PM

3 John Bardeen (1908 - 1991) El transistor bipolar fue inventado en los Laboratorios Bell de EEUU en diciembre de 1947 por John Bardeen, Walter Houser Brattain y William Bradford Shockley, quienes fueron galardonados con el Premio Nobel de Física en 1956. Walter Hauser Brattain (1902 - 1987) William Bradford Shockley (1910 – 1989) John Bardeen también ejerció como profesor en la Universidad de Illinois desde 1951 hasta 1975. En esta Universidad contrata como su asistente a Nick Holonyak Jr., el cual estaba sacando su doctorado en Física. noviembre 28, 5:26 PM

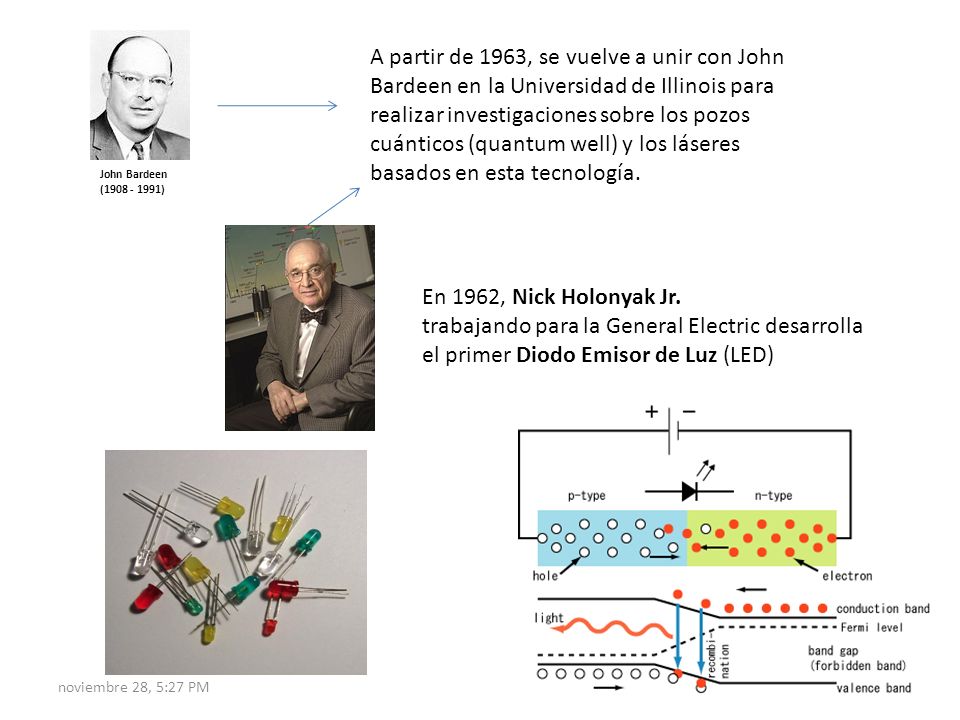

4 En 1962, Nick Holonyak Jr. trabajando para la General Electric desarrolla el primer Diodo Emisor de Luz (LED) A partir de 1963, se vuelve a unir con John Bardeen en la Universidad de Illinois para realizar investigaciones sobre los pozos cuánticos (quantum well) y los láseres basados en esta tecnología. John Bardeen (1908 - 1991) noviembre 28, 5:27 PM

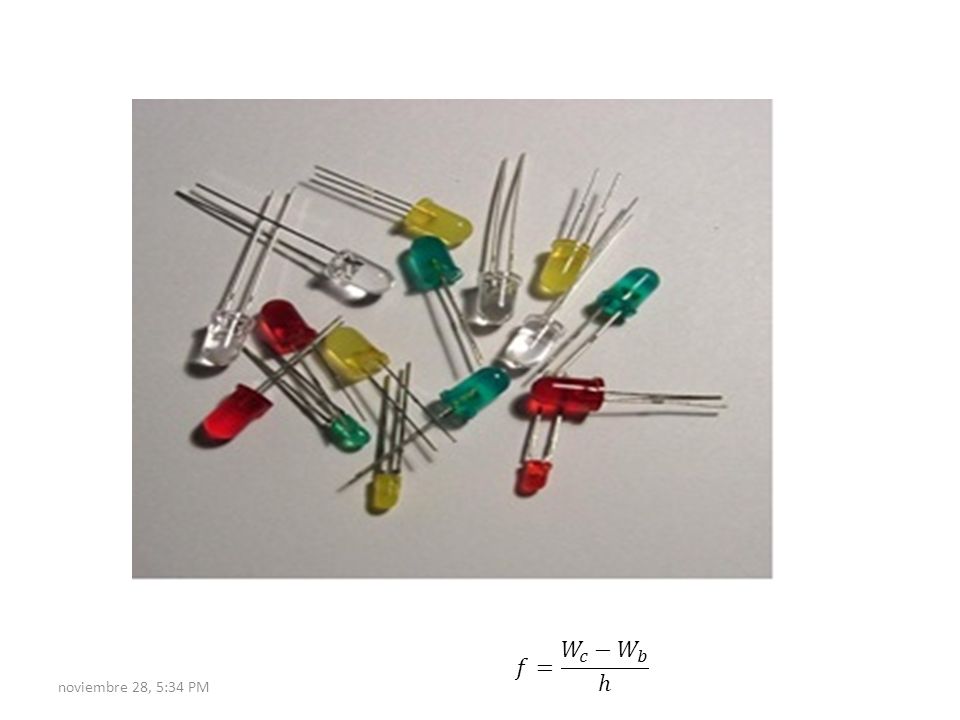

5 noviembre 28, 5:34 PM

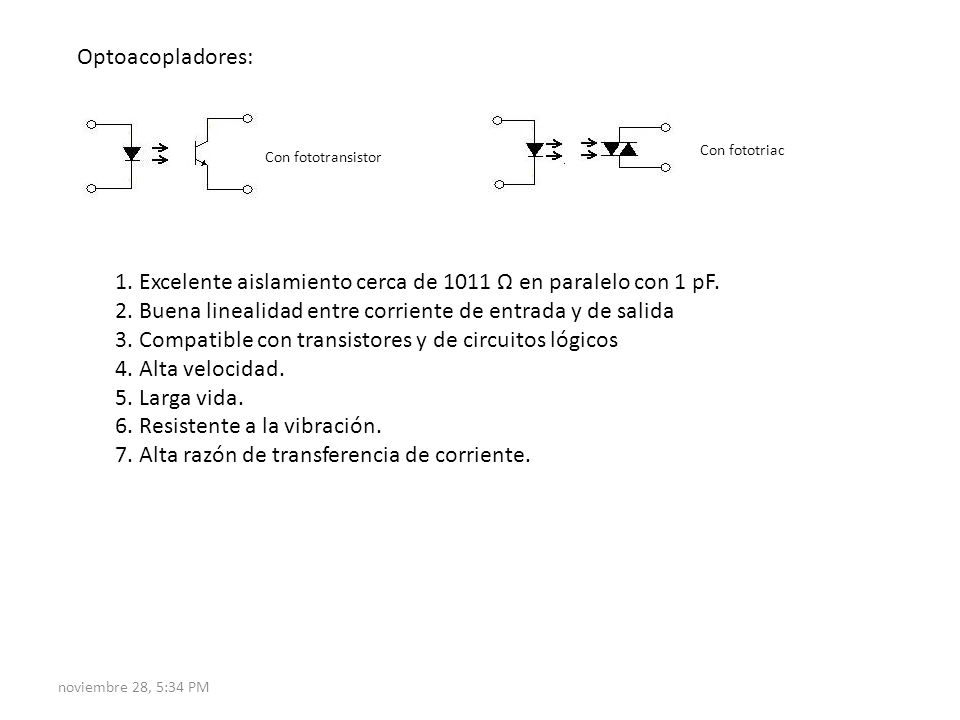

6 Optoacopladores: 1. Excelente aislamiento cerca de 1011 Ω en paralelo con 1 pF. 2. Buena linealidad entre corriente de entrada y de salida 3. Compatible con transistores y de circuitos lógicos 4. Alta velocidad. 5. Larga vida. 6. Resistente a la vibración. 7. Alta razón de transferencia de corriente. Con fototransistor Con fototriac noviembre 28, 5:34 PM

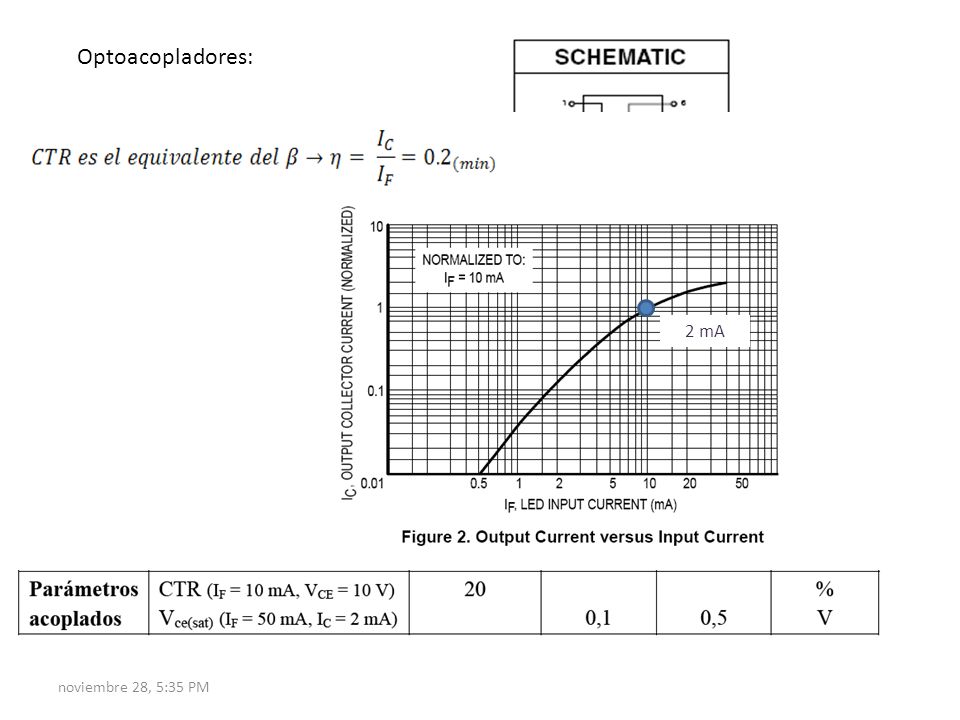

7 Optoacopladores: Con fototransistor Voltajes de Ruptura 2 mA noviembre 28, 5:35 PM

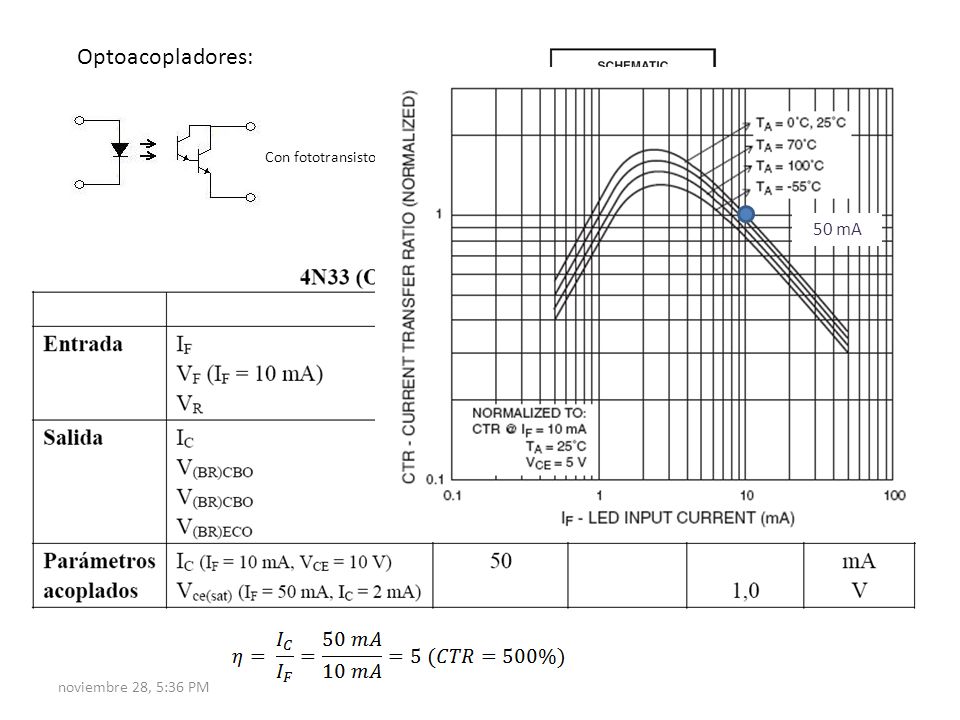

8 Optoacopladores: Con fototransistor Darlington 50 mA noviembre 28, 5:36 PM

9 Optoacopladores: Con fototriac Corriente de disparo Corriente de Sostenimiento Volt en estado apagado noviembre 28, 5:37 PM

10 + - + - Convertidor Flyback: El Convertidor Flyback permite convertir un nivel de voltaje DC a otro nivel DC diferente. Posiblemente digan que esto mismo se logra con una división resistiva de tensión. Sin embargo como ya lo deben de haber pensado, tendríamos un desperdicio no deseado de potencia. Je je !! El convertidor Flyback se utiliza en diferentes aplicaciones… Para cargadores de Celulares Para Fuentes de Poder en PCs El Flyback puede generar voltajes DC menores o incluso mayores al de entrada !!! Para manejar la deflexión horizontal noviembre 28, 5:38 PM

11 + - + - Convertidor Flyback: noviembre 28, 5:39 PM

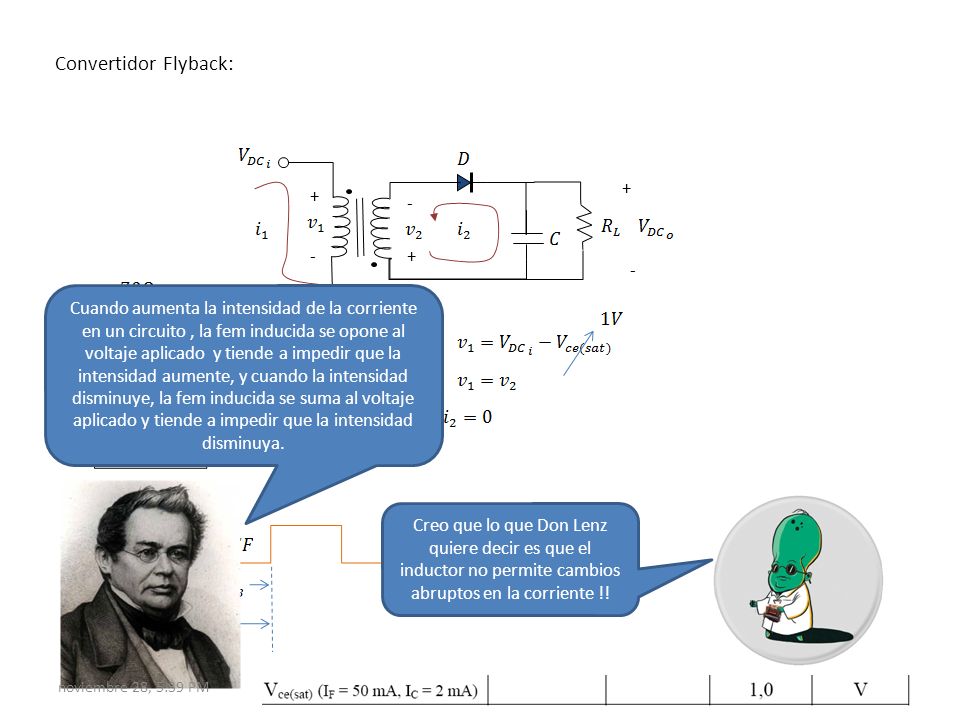

12 + - + - Convertidor Flyback: + - + - Cuando aumenta la intensidad de la corriente en un circuito, la fem inducida se opone al voltaje aplicado y tiende a impedir que la intensidad aumente, y cuando la intensidad disminuye, la fem inducida se suma al voltaje aplicado y tiende a impedir que la intensidad disminuya. Creo que lo que Don Lenz quiere decir es que el inductor no permite cambios abruptos en la corriente !! noviembre 28, 5:39 PM

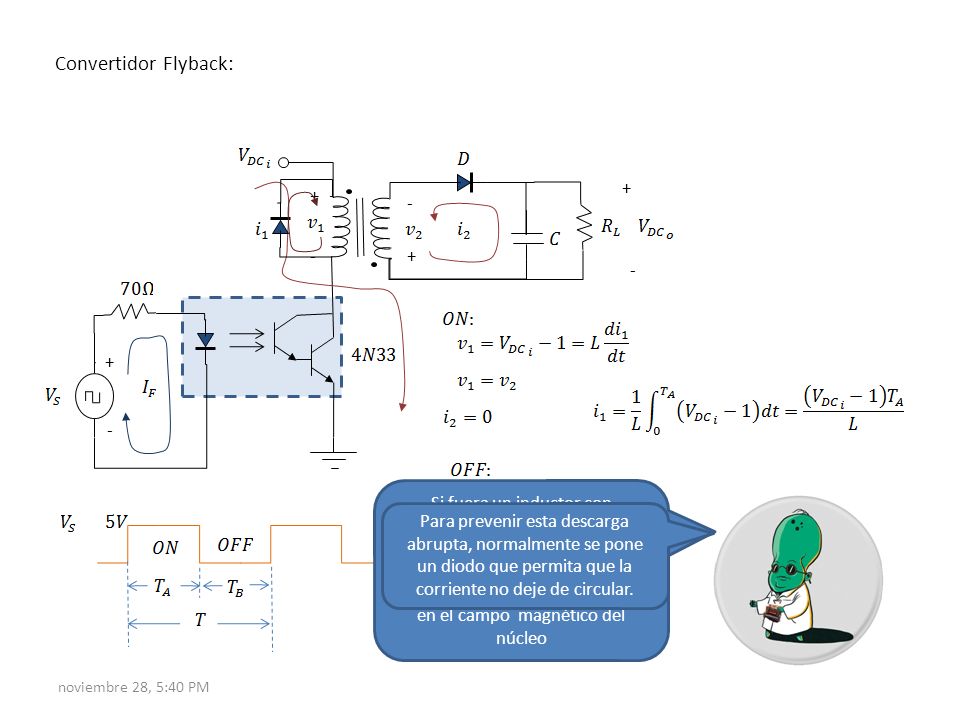

13 + - + - Convertidor Flyback: + - + - Si fuera un inductor con solamente el primario, al interrumpir el circuito se produciría una “chispa” al liberarse la energía almacenada en el campo magnético del núcleo Para prevenir esta descarga abrupta, normalmente se pone un diodo que permita que la corriente no deje de circular. noviembre 28, 5:40 PM

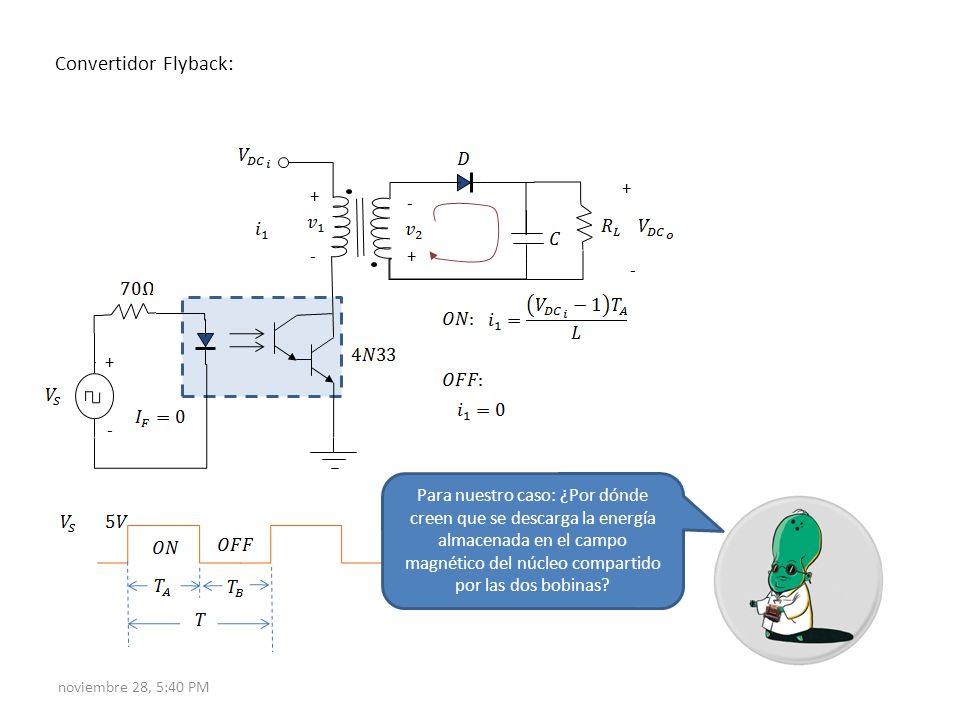

14 + - + - Convertidor Flyback: + - Para nuestro caso: ¿Por dónde creen que se descarga la energía almacenada en el campo magnético del núcleo compartido por las dos bobinas? + - noviembre 28, 5:40 PM

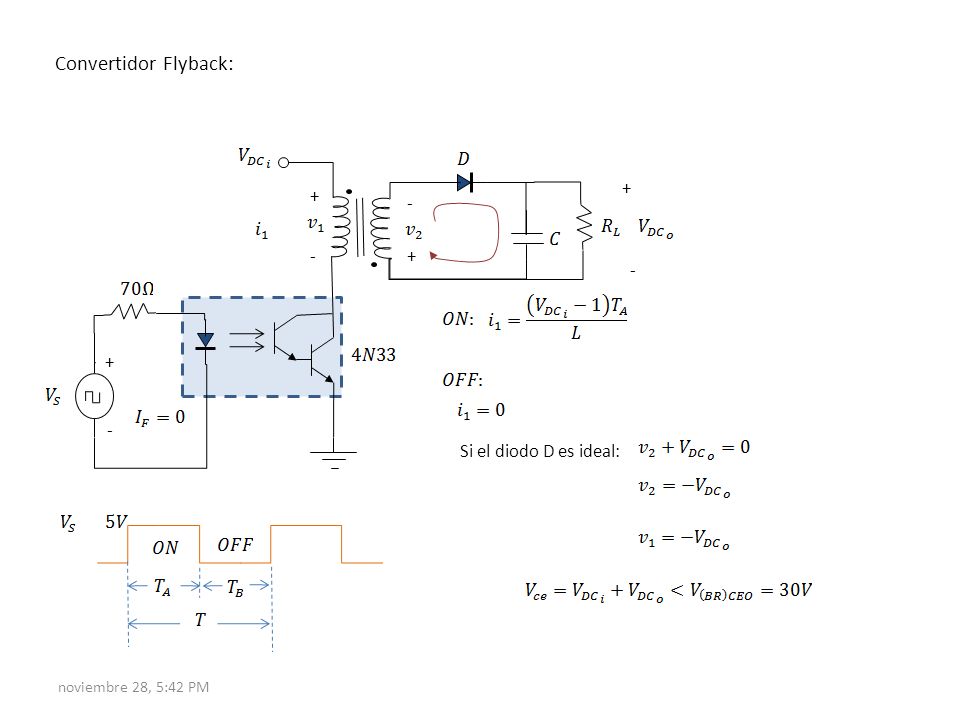

15 + - + - Convertidor Flyback: + - + - Si el diodo D es ideal: noviembre 28, 5:42 PM

16 + - + - Convertidor Flyback: + - + - Si el diodo D es ideal: noviembre 28, 5:42 PM

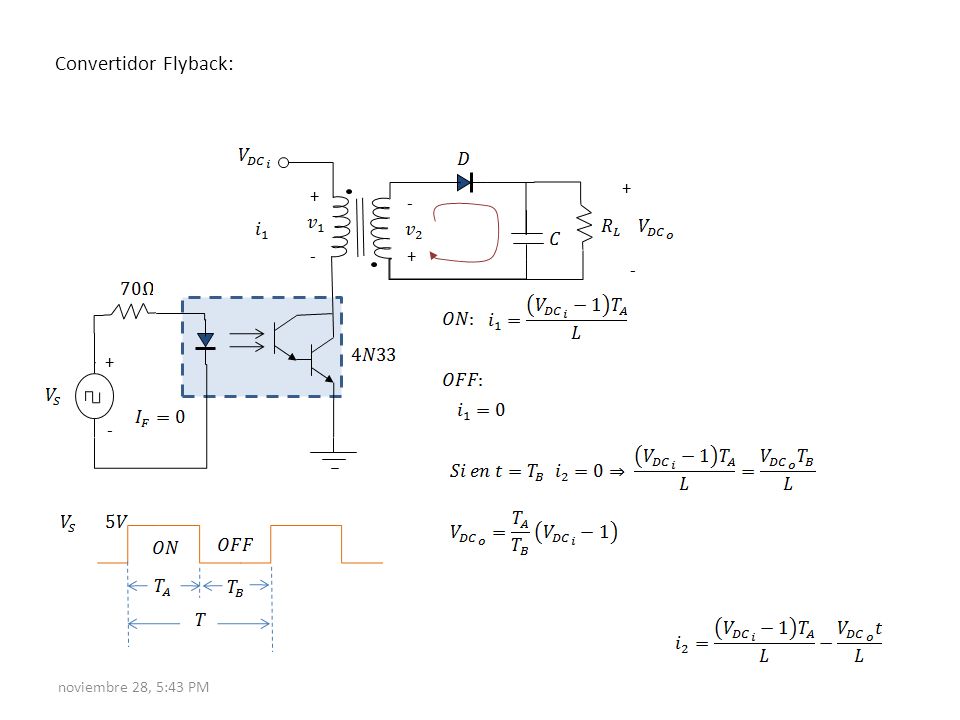

17 + - + - Convertidor Flyback: + - + - noviembre 28, 5:43 PM

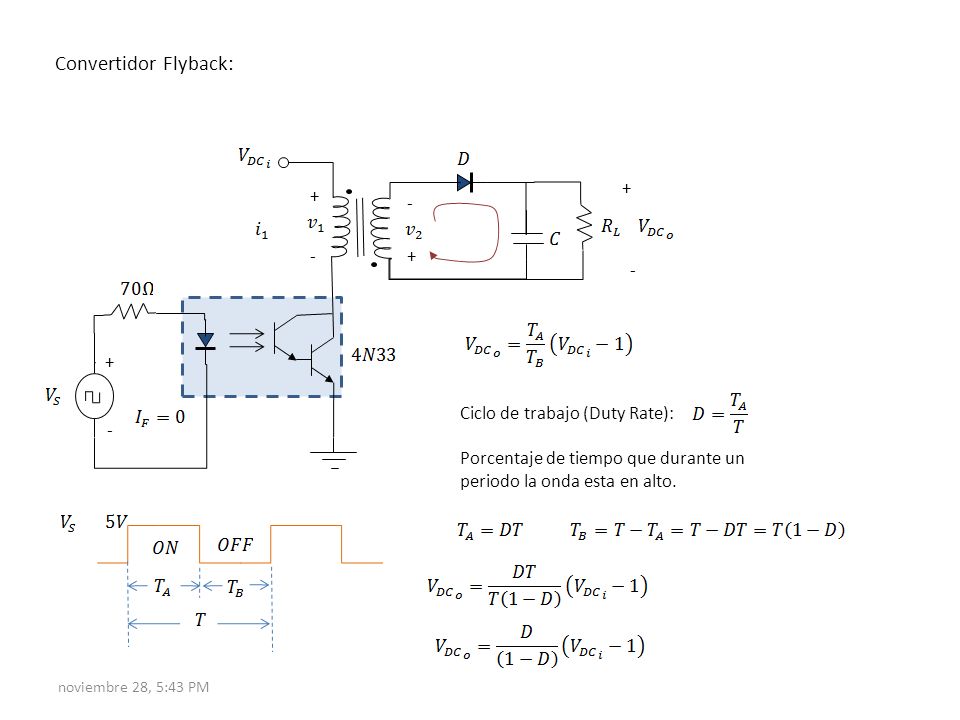

18 + - + - Convertidor Flyback: + - + - Ciclo de trabajo (Duty Rate): Porcentaje de tiempo que durante un periodo la onda esta en alto. noviembre 28, 5:43 PM

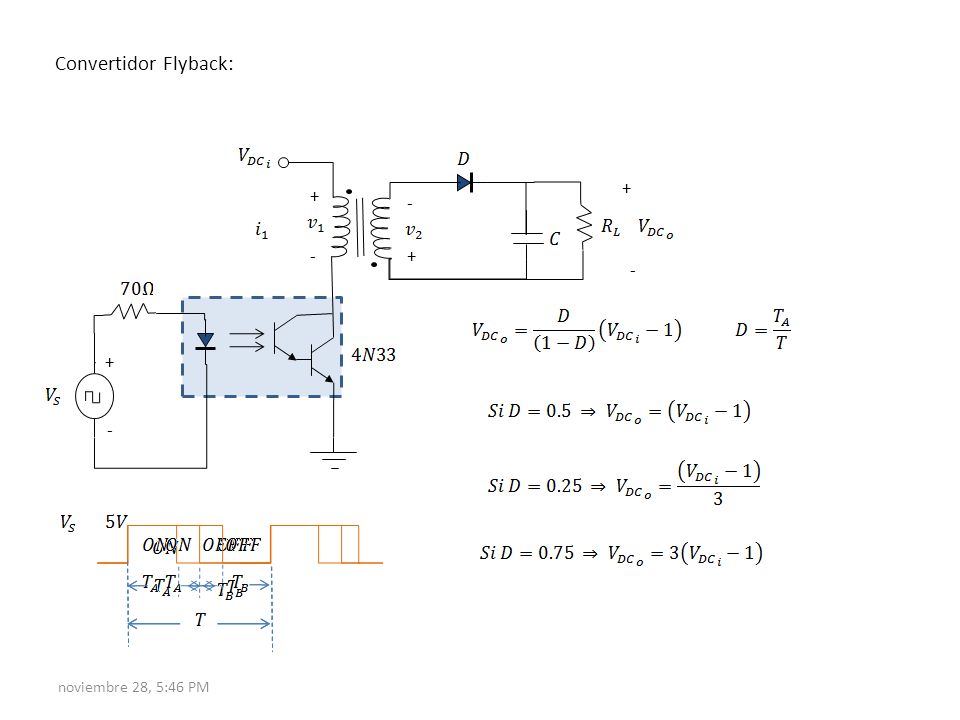

19 + - + - Convertidor Flyback: + - + - noviembre 28, 5:46 PM

20 noviembre 28, 5:47 PM

21 Muchas Gracias
