Transferencias de energía

Presentación del tema: "Transferencias de energía"— Transcripción de la presentación:

1 Transferencias de energía
U.2 La corriente eléctrica A.8 Cálculo de diferencia de potencial eléctrico

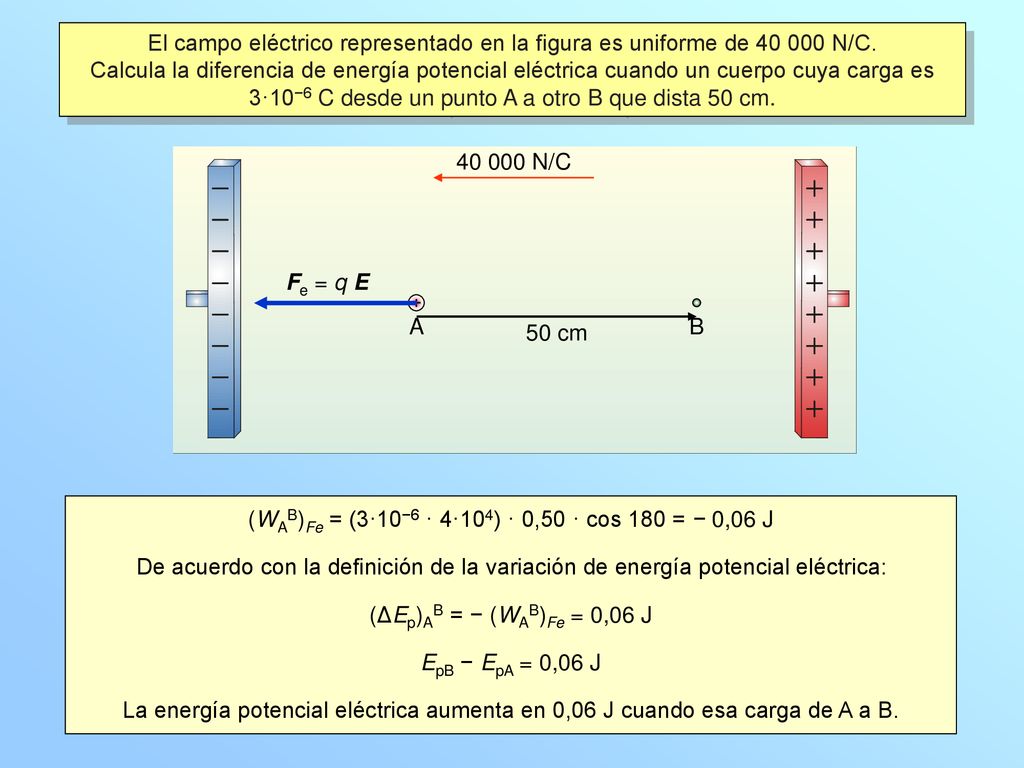

2 (WAB)Fe = (3·10−6 · 4·104) · 0,50 · cos 180 = − 0,06 J
El campo eléctrico representado en la figura es uniforme de N/C. Calcula la diferencia de energía potencial eléctrica cuando un cuerpo cuya carga es 3·10−6 C desde un punto A a otro B que dista 50 cm. N/C B A Fe = q E 50 cm (WAB)Fe = (3·10−6 · 4·104) · 0,50 · cos 180 = − 0,06 J De acuerdo con la definición de la variación de energía potencial eléctrica: (ΔEp)AB = − (WAB)Fe = 0,06 J EpB − EpA = 0,06 J La energía potencial eléctrica aumenta en 0,06 J cuando esa carga de A a B.

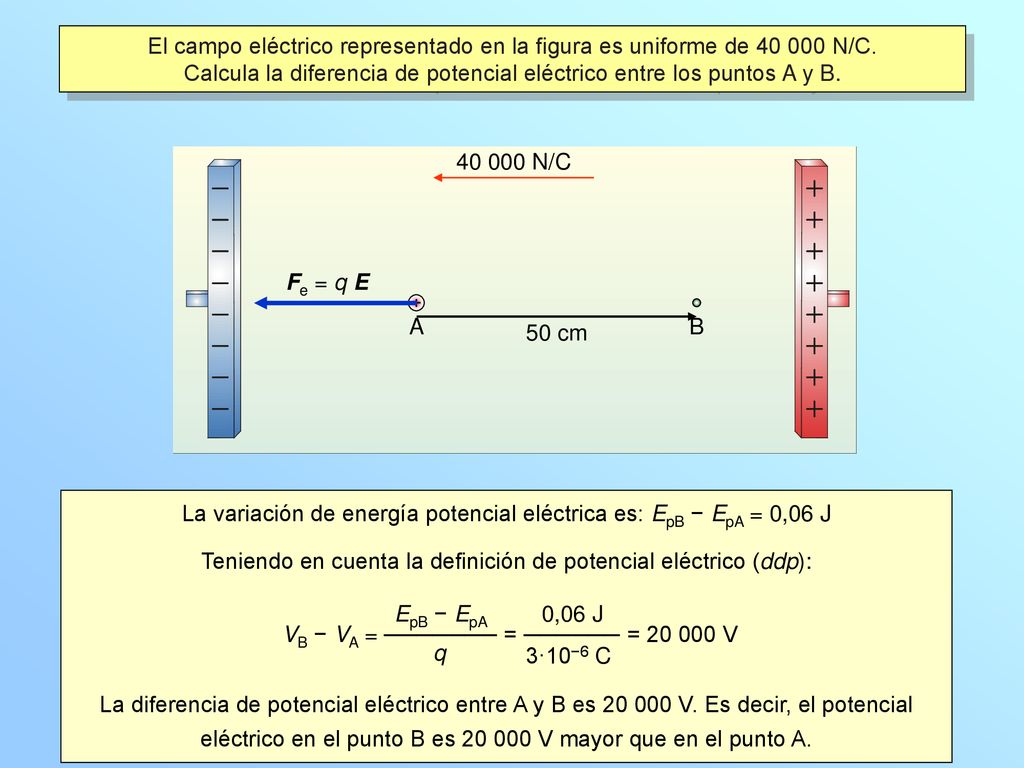

3 Calcula la diferencia de potencial eléctrico entre los puntos A y B.
El campo eléctrico representado en la figura es uniforme de N/C. Calcula la diferencia de potencial eléctrico entre los puntos A y B. N/C B A Fe = q E 50 cm La variación de energía potencial eléctrica es: EpB − EpA = 0,06 J Teniendo en cuenta la definición de potencial eléctrico (ddp): La diferencia de potencial eléctrico entre A y B es V. Es decir, el potencial eléctrico en el punto B es V mayor que en el punto A. VB − VA = ─────── = ────── = V EpB − EpA q 0,06 J 3·10−6 C

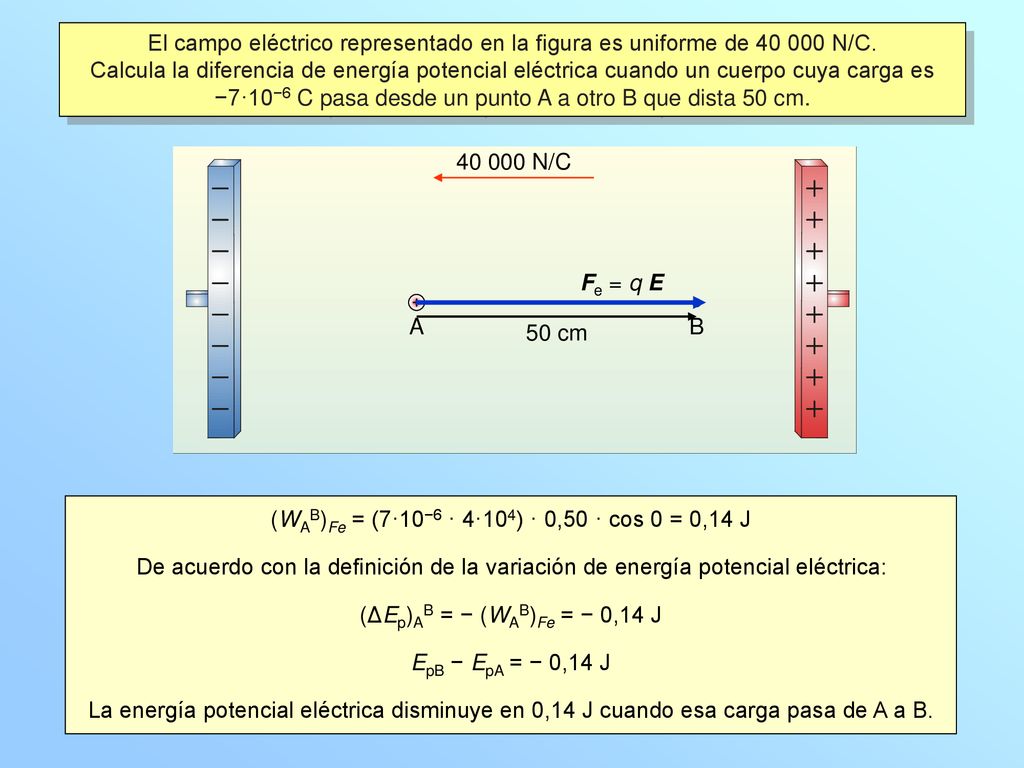

4 (WAB)Fe = (7·10−6 · 4·104) · 0,50 · cos 0 = 0,14 J
El campo eléctrico representado en la figura es uniforme de N/C. Calcula la diferencia de energía potencial eléctrica cuando un cuerpo cuya carga es −7·10−6 C pasa desde un punto A a otro B que dista 50 cm. N/C B A Fe = q E 50 cm (WAB)Fe = (7·10−6 · 4·104) · 0,50 · cos 0 = 0,14 J De acuerdo con la definición de la variación de energía potencial eléctrica: (ΔEp)AB = − (WAB)Fe = − 0,14 J EpB − EpA = − 0,14 J La energía potencial eléctrica disminuye en 0,14 J cuando esa carga pasa de A a B.

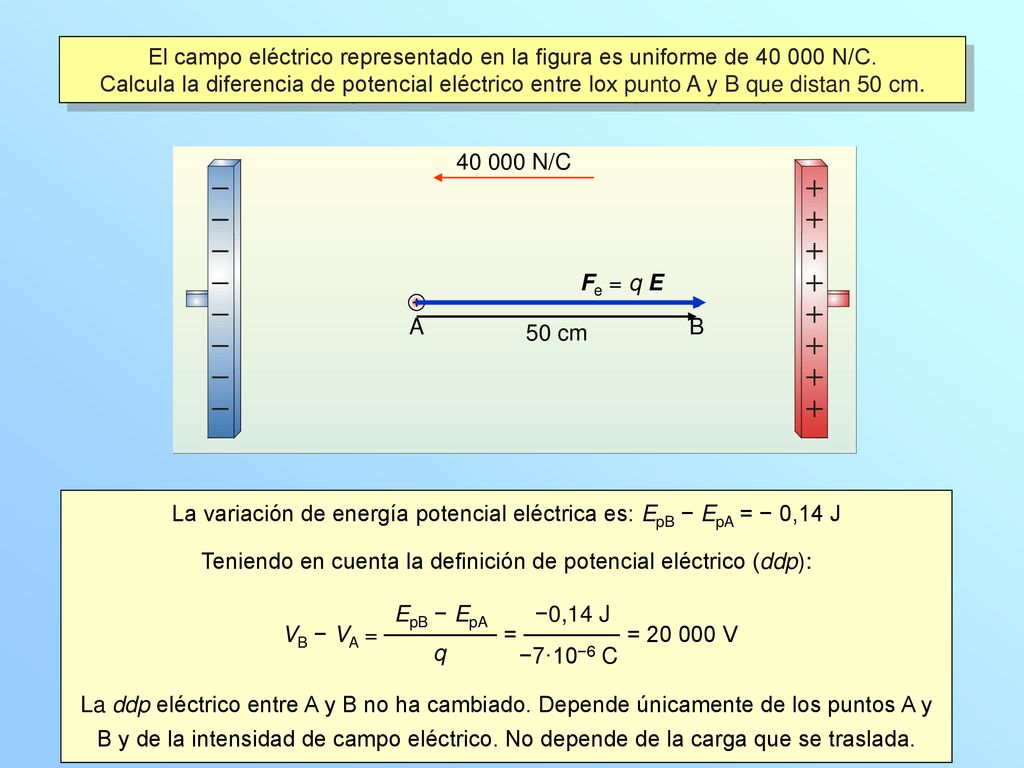

5 La variación de energía potencial eléctrica es: EpB − EpA = − 0,14 J
El campo eléctrico representado en la figura es uniforme de N/C. Calcula la diferencia de potencial eléctrico entre lox punto A y B que distan 50 cm. N/C B A Fe = q E 50 cm La variación de energía potencial eléctrica es: EpB − EpA = − 0,14 J Teniendo en cuenta la definición de potencial eléctrico (ddp): La ddp eléctrico entre A y B no ha cambiado. Depende únicamente de los puntos A y B y de la intensidad de campo eléctrico. No depende de la carga que se traslada. VB − VA = ─────── = ────── = V EpB − EpA q −0,14 J −7·10−6 C
