PANELES SOLARES SEMINARIO BWESOLAR.

Presentación del tema: "PANELES SOLARES SEMINARIO BWESOLAR."— Transcripción de la presentación:

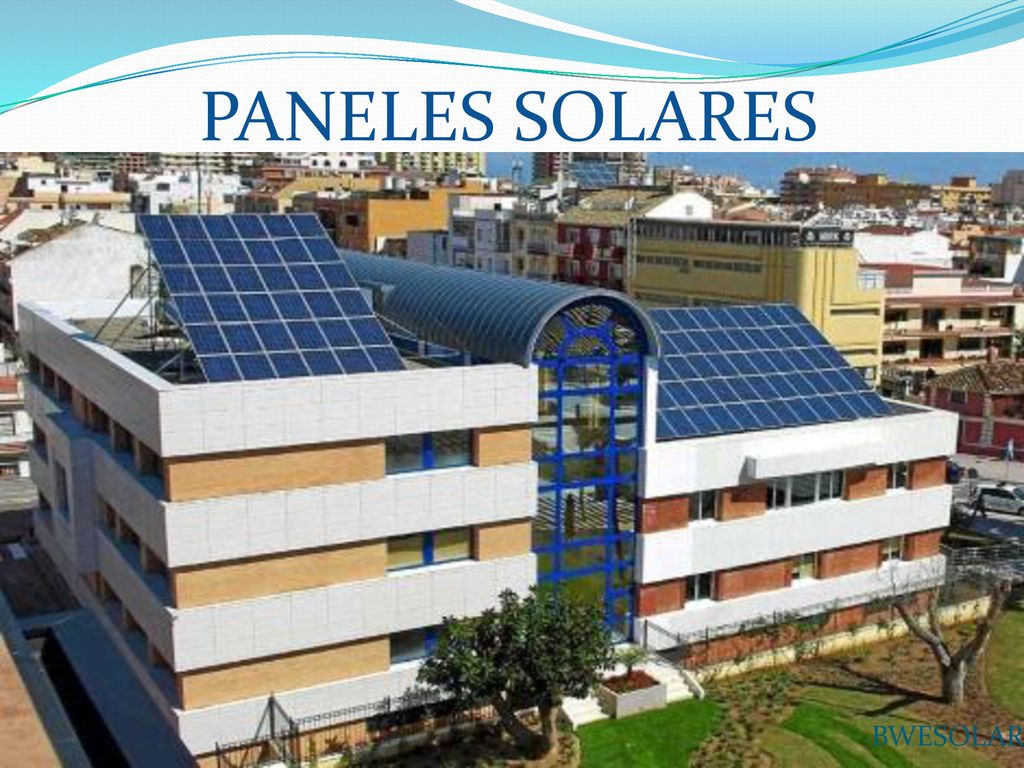

1 PANELES SOLARES SEMINARIO BWESOLAR

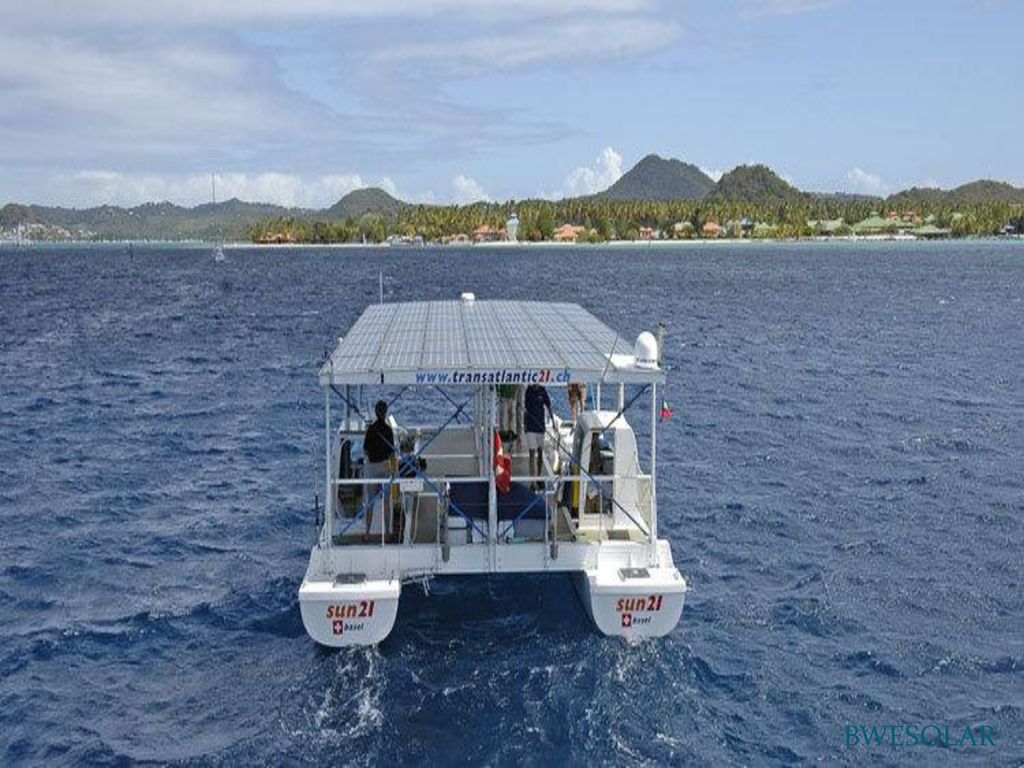

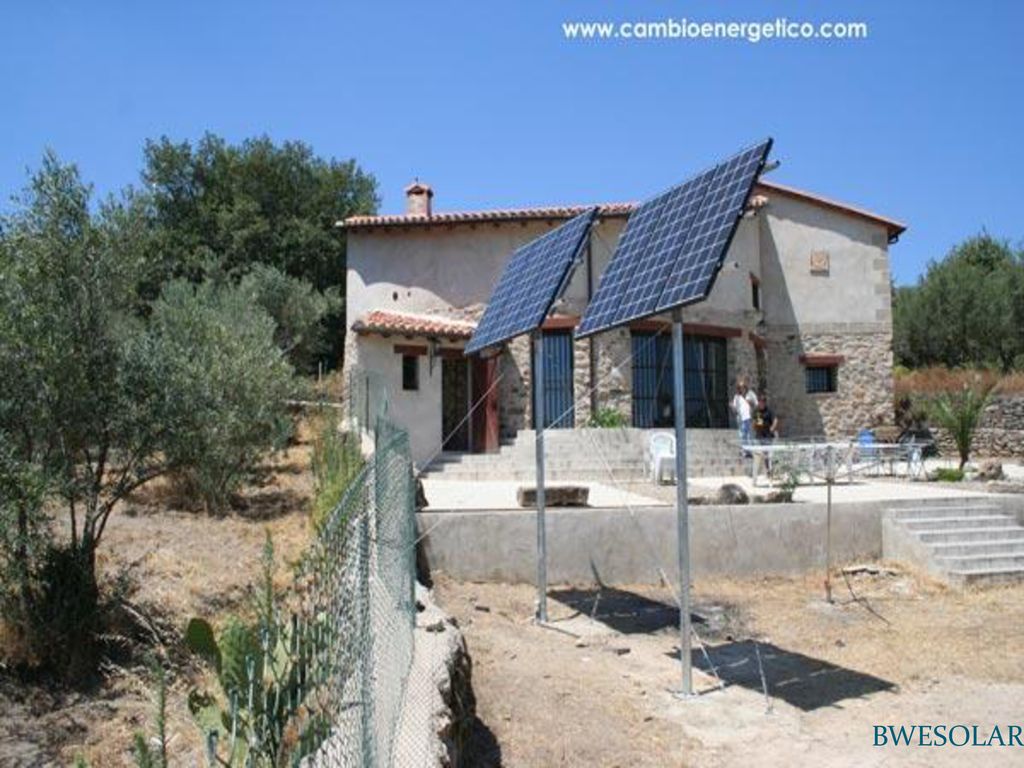

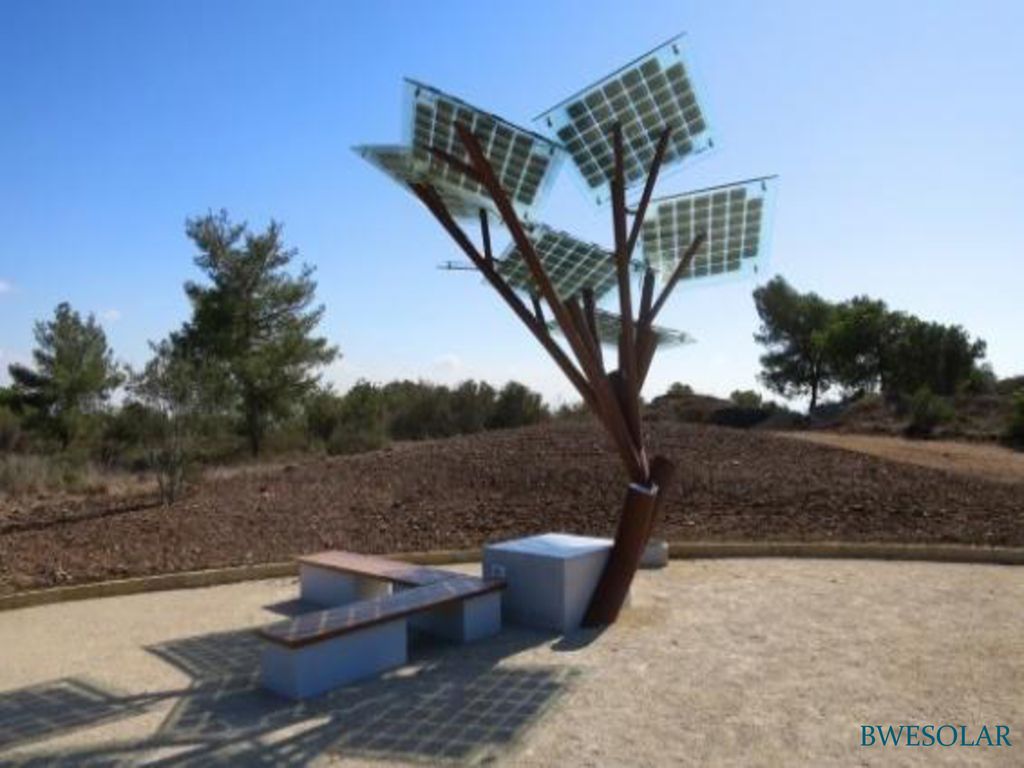

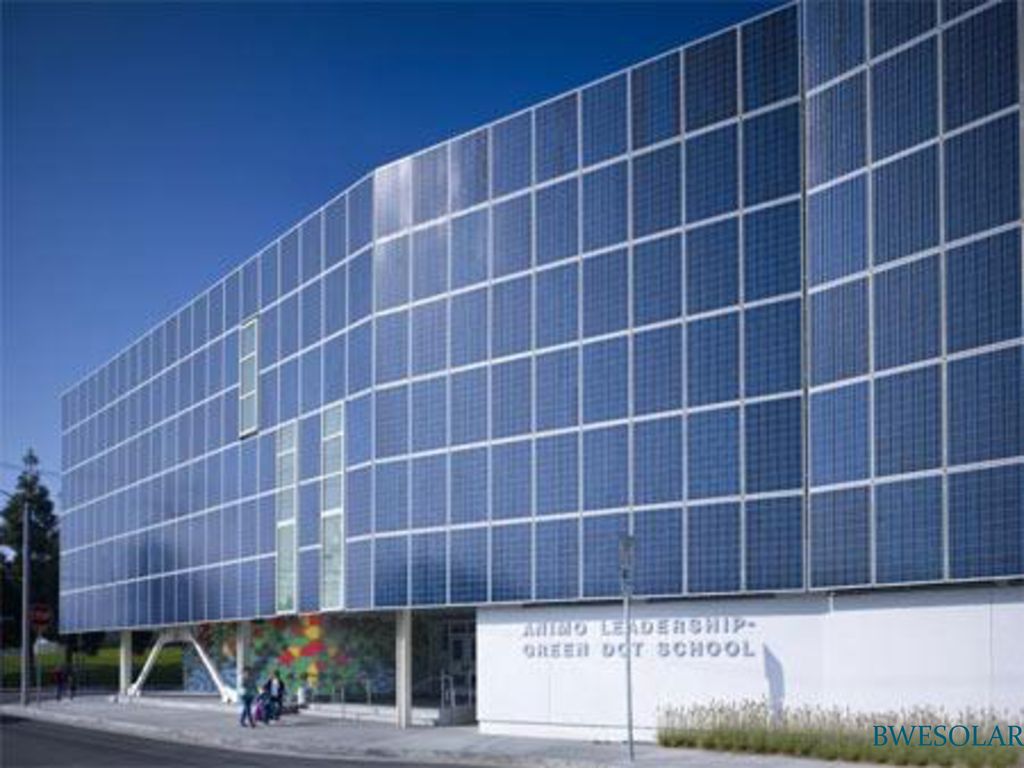

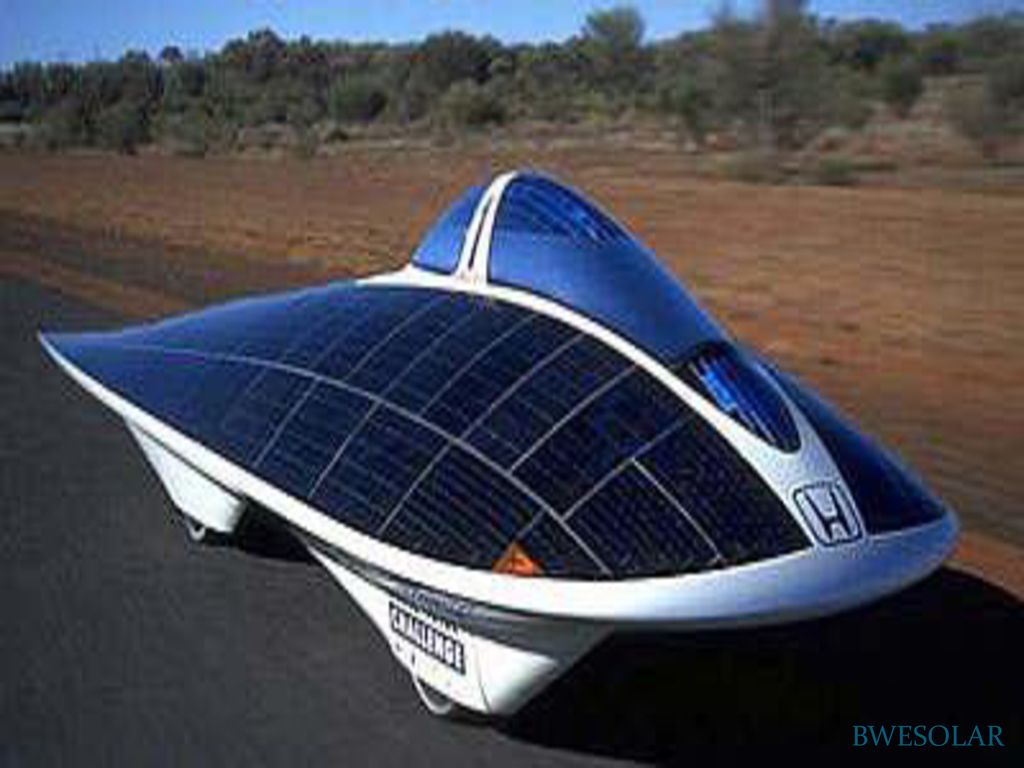

2 USOS DE PANELES SOLARES
BWESOLAR

3 PANELES SOLARES BWESOLAR

4 BWESOLAR

5 BWESOLAR

6 BWESOLAR

7 BWESOLAR

8 BWESOLAR

9 BWESOLAR

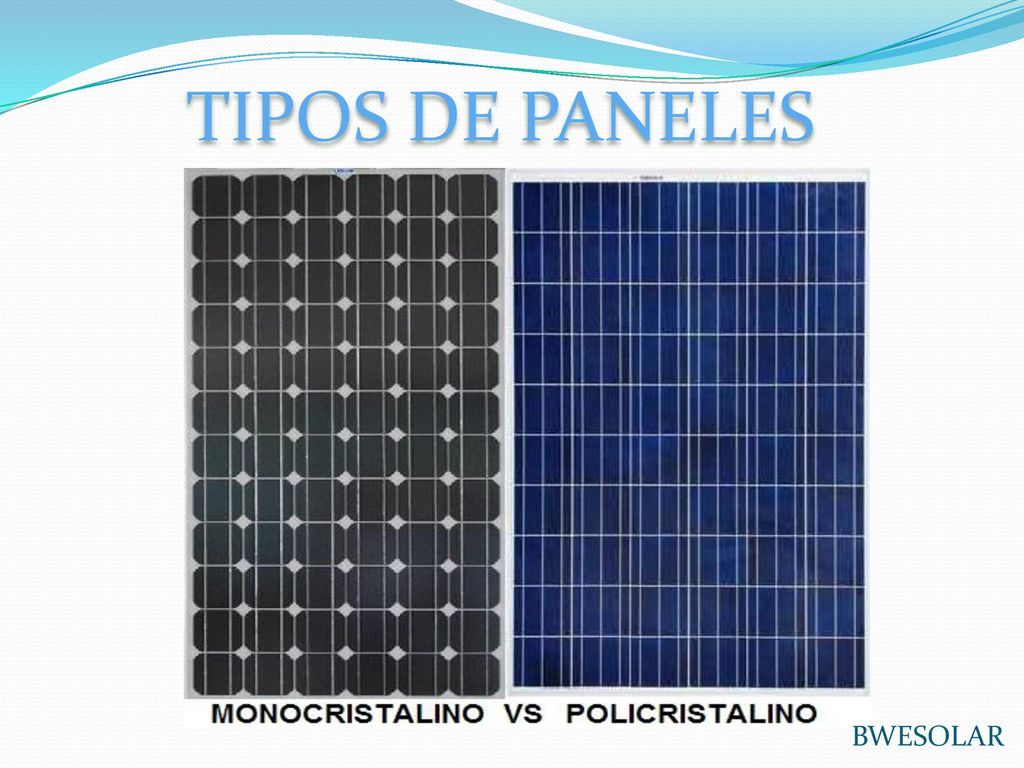

10 TIPOS DE PANELES BWESOLAR

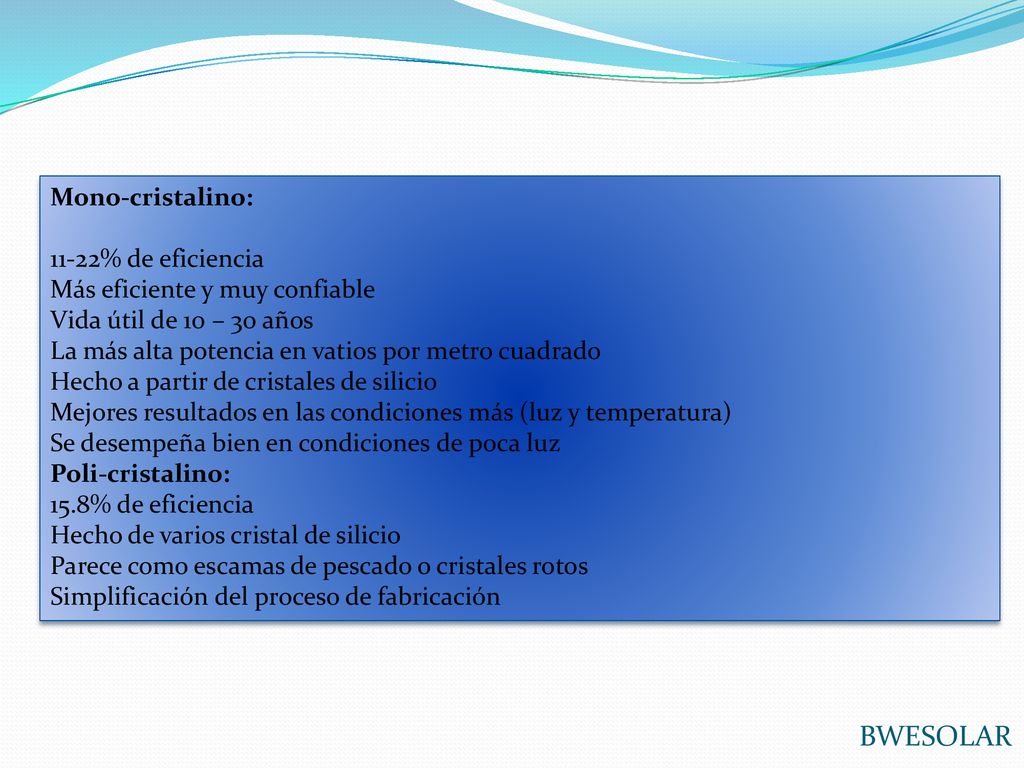

11 BWESOLAR Mono-cristalino: 11-22% de eficiencia
Más eficiente y muy confiable Vida útil de 10 – 30 años La más alta potencia en vatios por metro cuadrado Hecho a partir de cristales de silicio Mejores resultados en las condiciones más (luz y temperatura) Se desempeña bien en condiciones de poca luz Poli-cristalino: 15.8% de eficiencia Hecho de varios cristal de silicio Parece como escamas de pescado o cristales rotos Simplificación del proceso de fabricación BWESOLAR

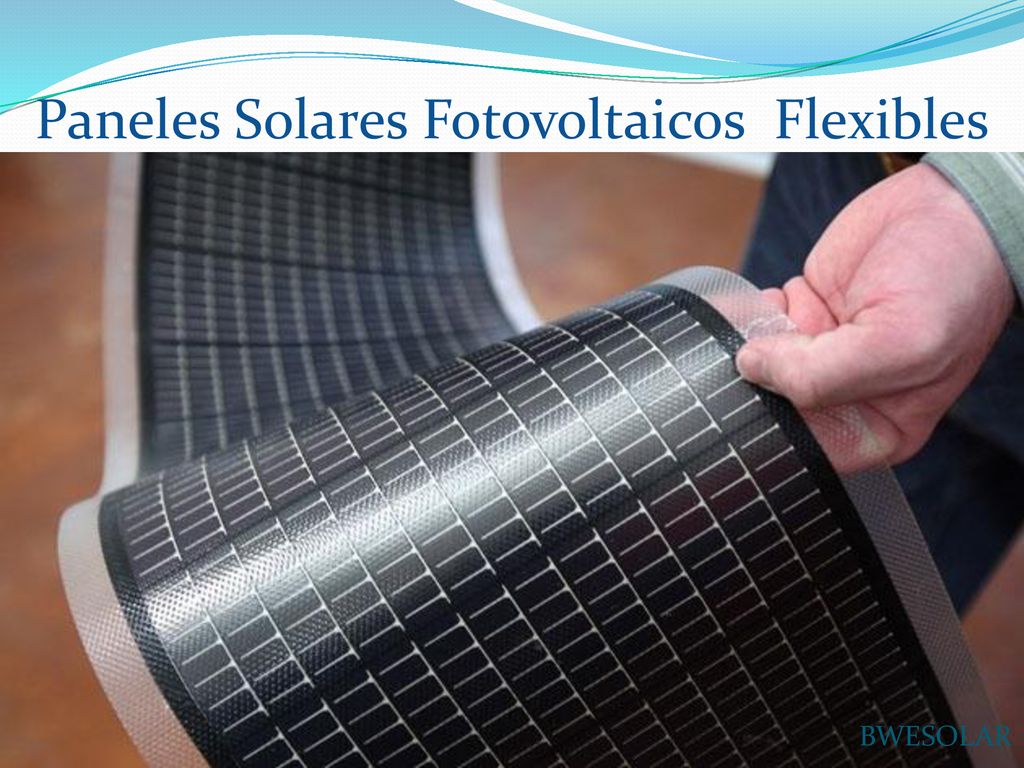

12 Paneles Solares Fotovoltaicos Flexibles
BWESOLAR

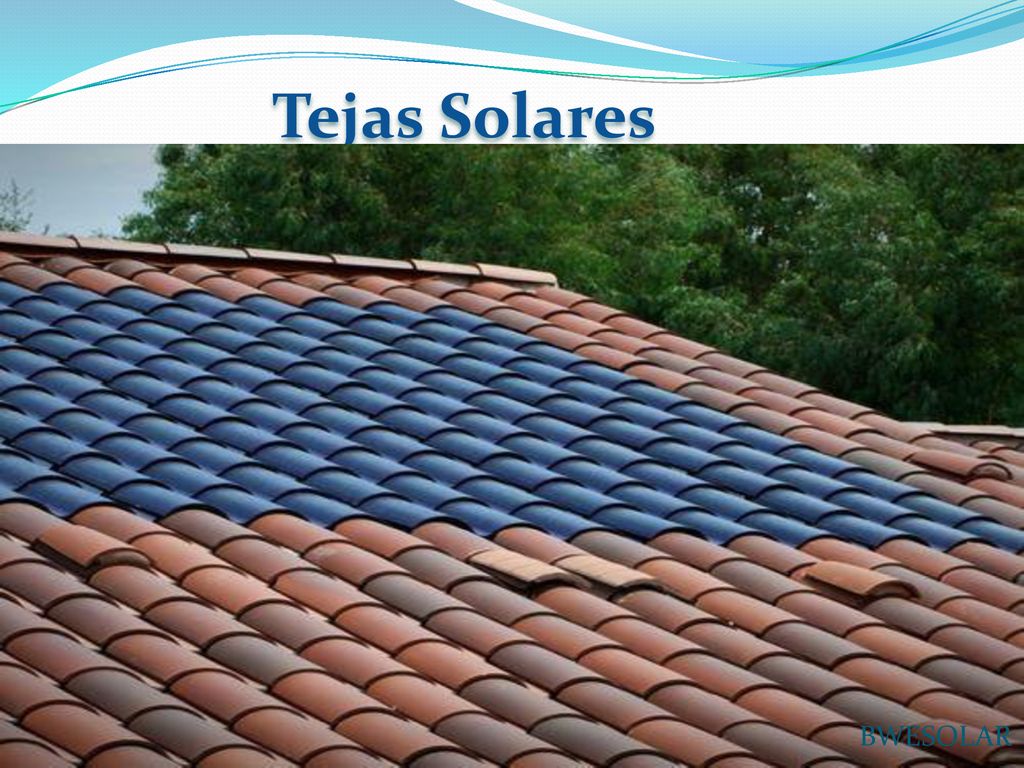

13 Tejas Solares BWESOLAR

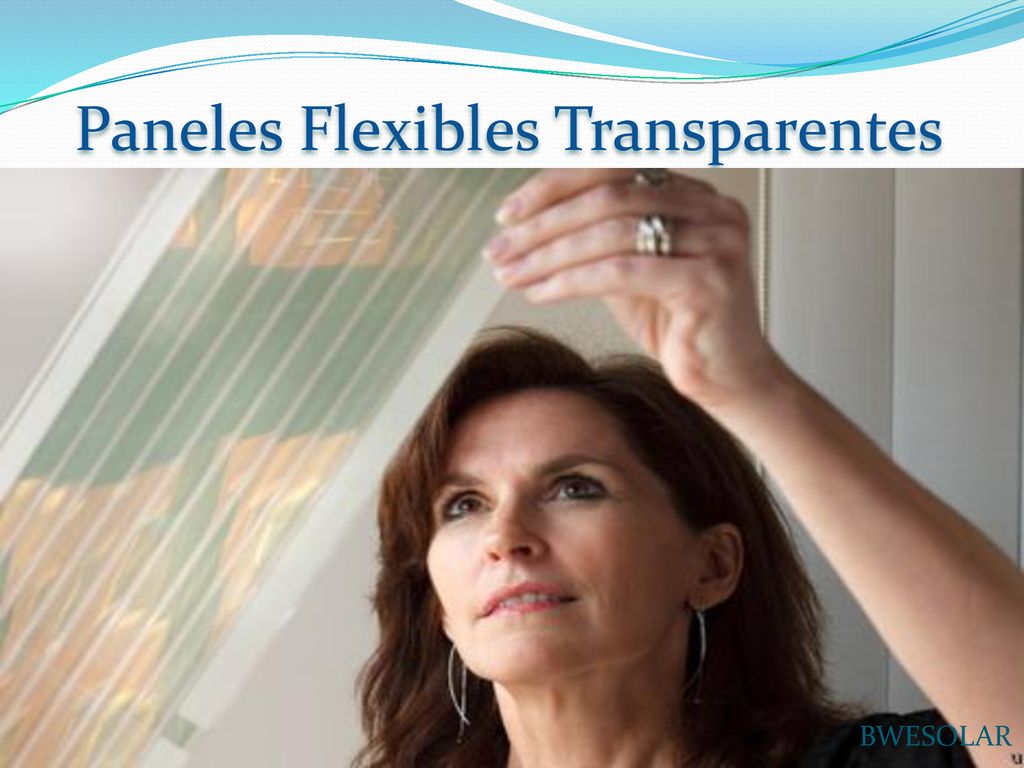

14 Paneles Flexibles Transparentes
BWESOLAR

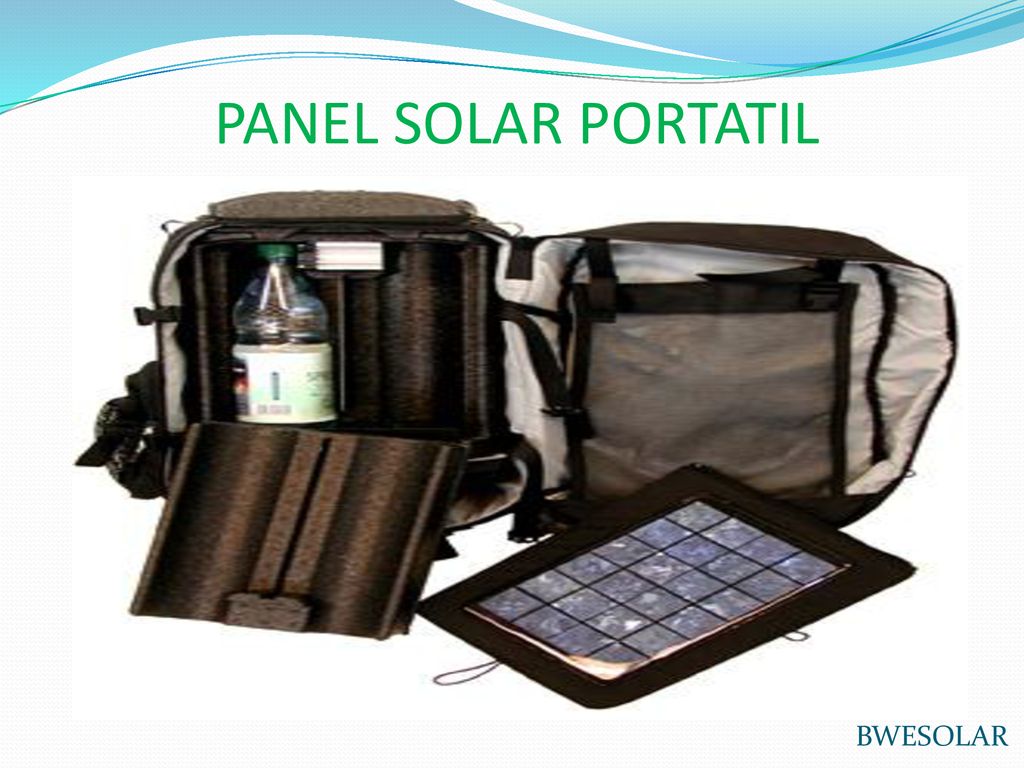

15 PANEL SOLAR PORTATIL BWESOLAR

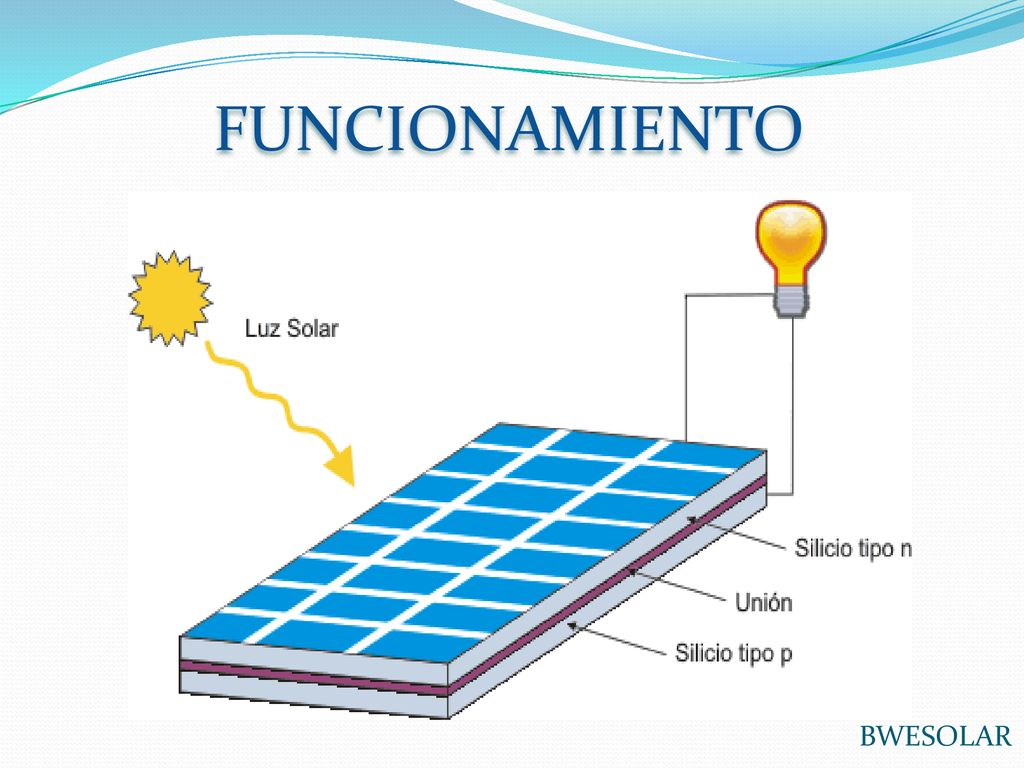

16 FUNCIONAMIENTO BWESOLAR

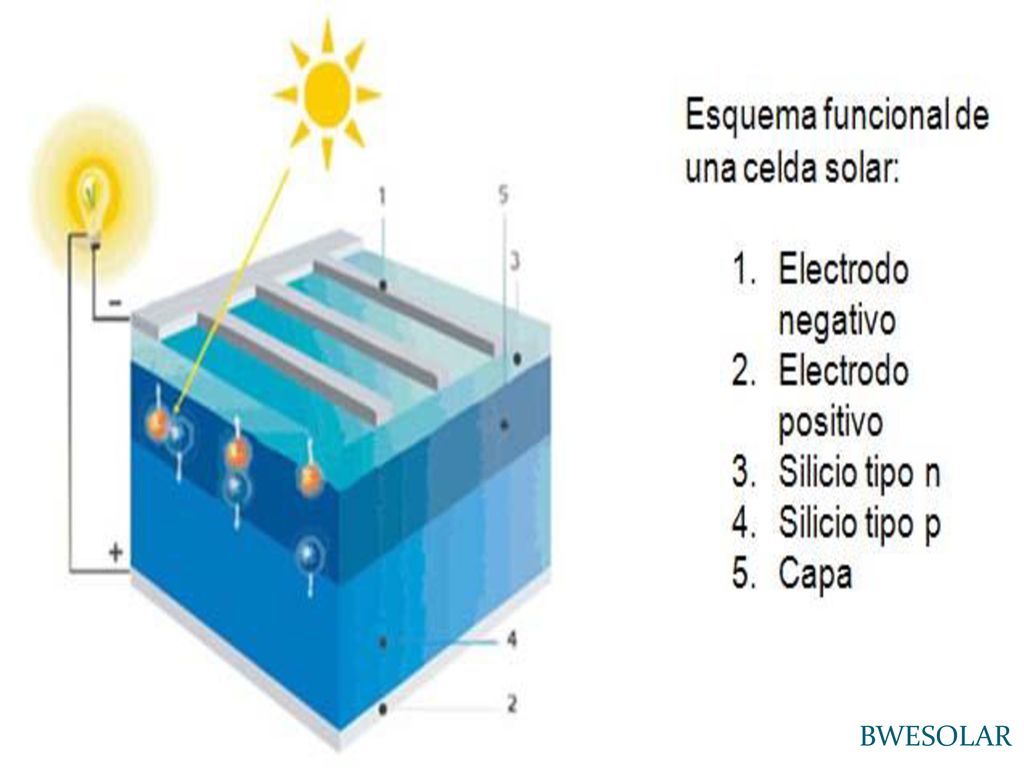

17 BWESOLAR

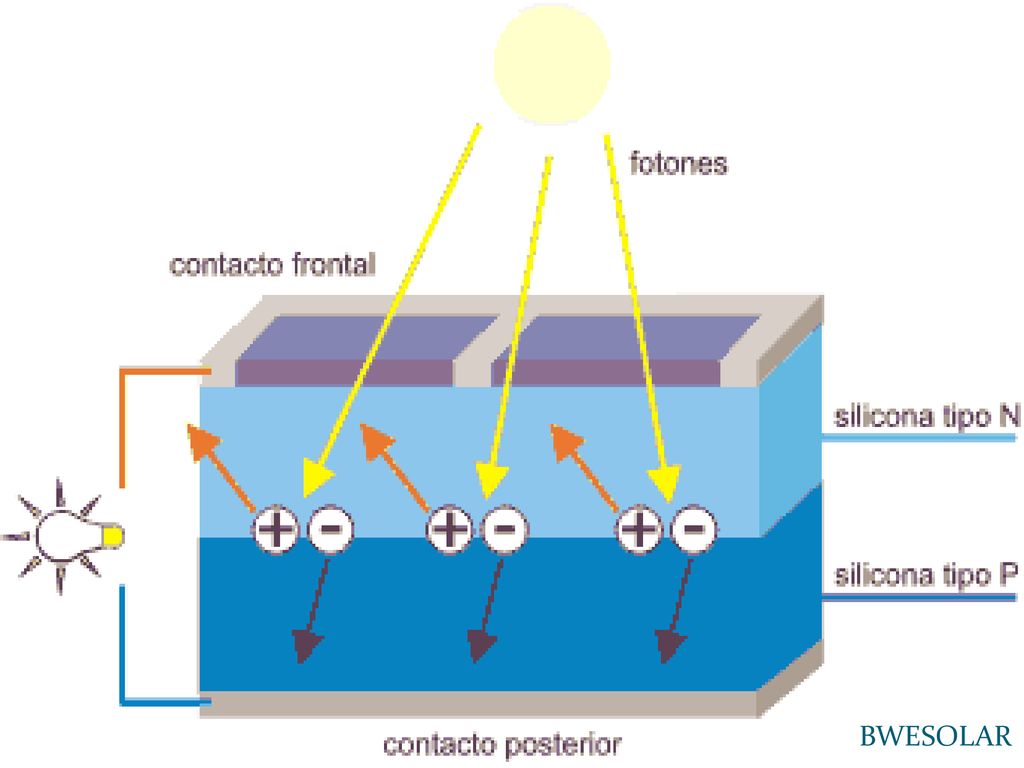

18 BWESOLAR

19 ESTRUTURA DEL PANEL BWESOLAR

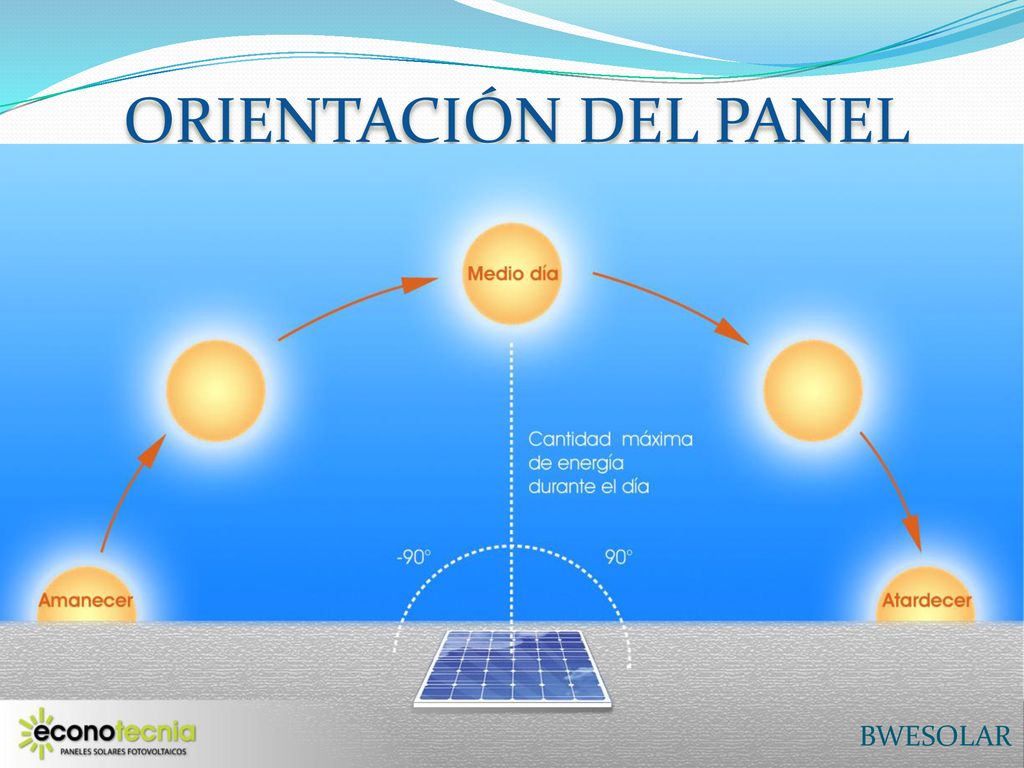

20 ORIENTACIÓN DEL PANEL BWESOLAR

21 SISTEMAS DE SUMINISTRO DE ENERGÍA ELÉCTRICA
BWESOLAR

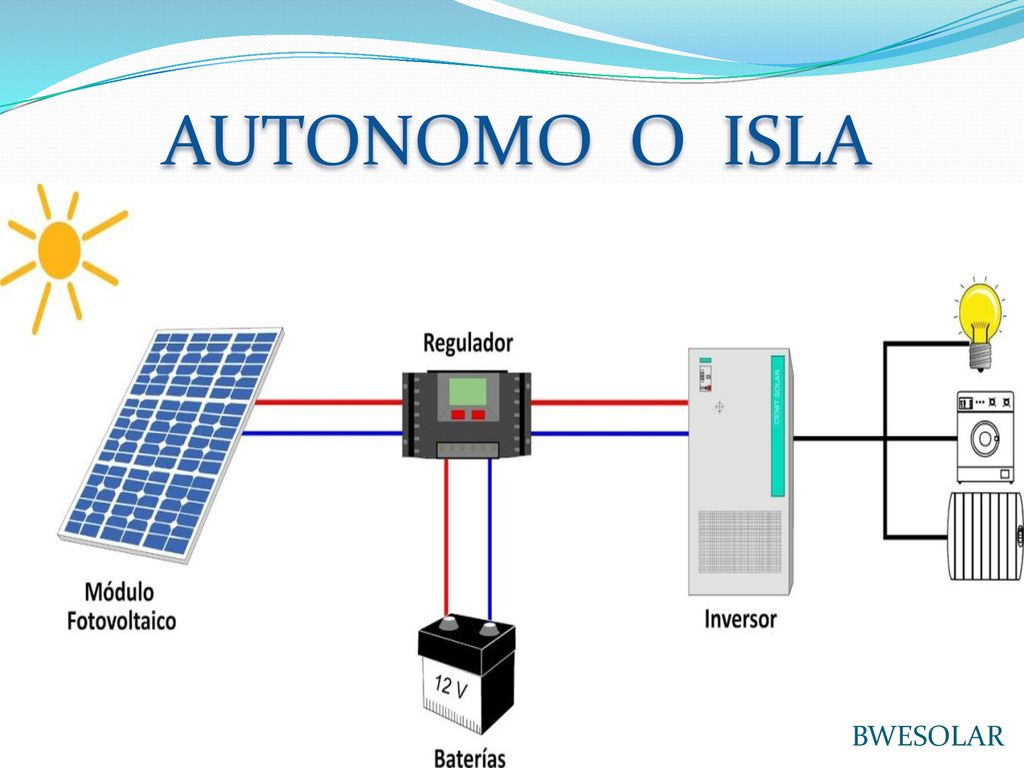

22 AUTONOMO O ISLA BWESOLAR

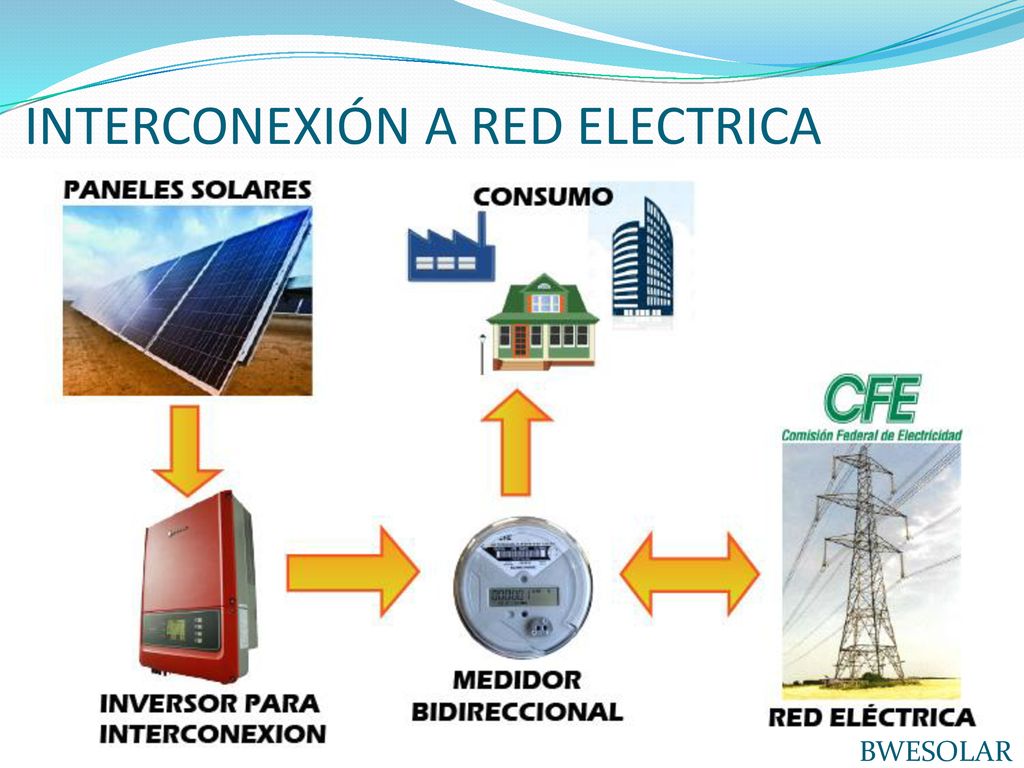

23 INTERCONEXIÓN A RED ELECTRICA
BWESOLAR

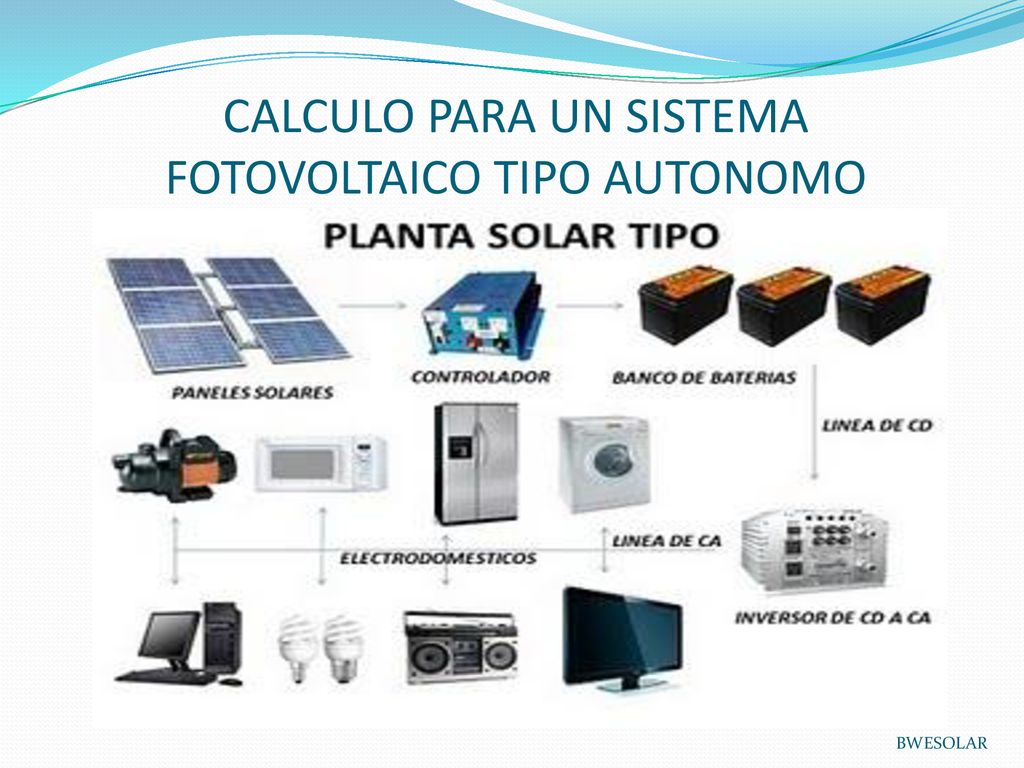

24 CALCULO PARA UN SISTEMA FOTOVOLTAICO TIPO AUTONOMO
BWESOLAR

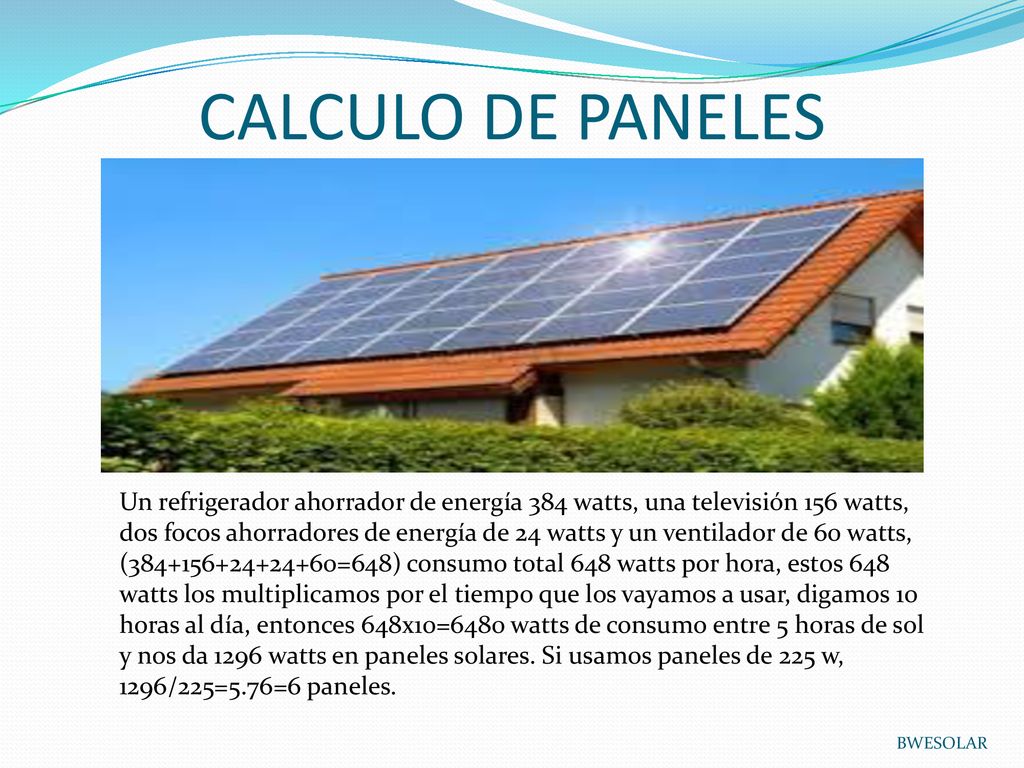

25 CALCULO DE PANELES Un refrigerador ahorrador de energía 384 watts, una televisión 156 watts, dos focos ahorradores de energía de 24 watts y un ventilador de 60 watts, ( =648) consumo total 648 watts por hora, estos 648 watts los multiplicamos por el tiempo que los vayamos a usar, digamos 10 horas al día, entonces 648x10=6480 watts de consumo entre 5 horas de sol y nos da 1296 watts en paneles solares. Si usamos paneles de 225 w, 1296/225=5.76=6 paneles. BWESOLAR

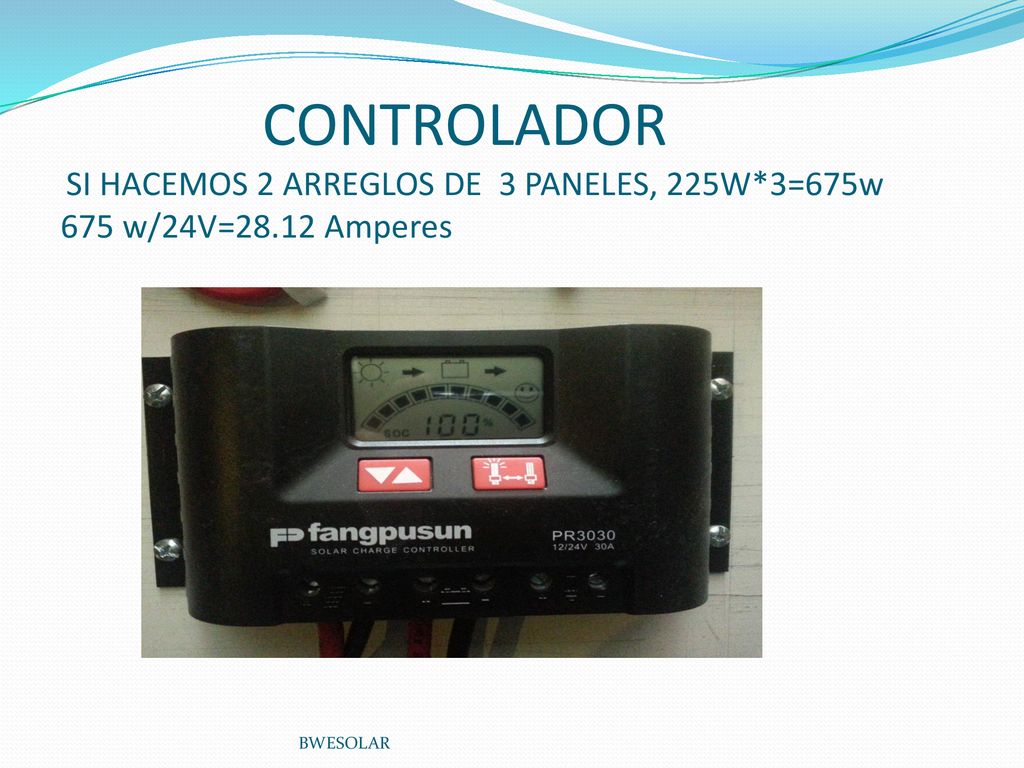

26 CONTROLADOR SI HACEMOS 2 ARREGLOS DE 3 PANELES, 225W
CONTROLADOR SI HACEMOS 2 ARREGLOS DE 3 PANELES, 225W*3=675w w/24V=28.12 Amperes BWESOLAR

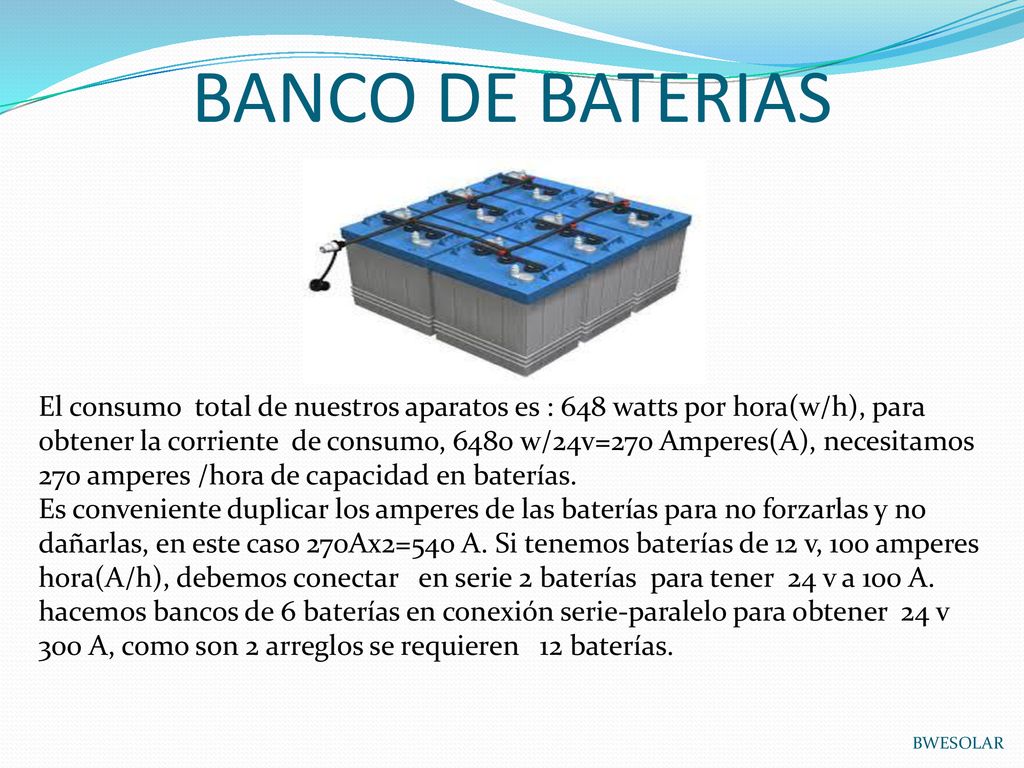

27 BANCO DE BATERIAS El consumo total de nuestros aparatos es : 648 watts por hora(w/h), para obtener la corriente de consumo, 6480 w/24v=270 Amperes(A), necesitamos 270 amperes /hora de capacidad en baterías. Es conveniente duplicar los amperes de las baterías para no forzarlas y no dañarlas, en este caso 270Ax2=540 A. Si tenemos baterías de 12 v, 100 amperes hora(A/h), debemos conectar en serie 2 baterías para tener 24 v a 100 A. hacemos bancos de 6 baterías en conexión serie-paralelo para obtener 24 v A, como son 2 arreglos se requieren 12 baterías. BWESOLAR

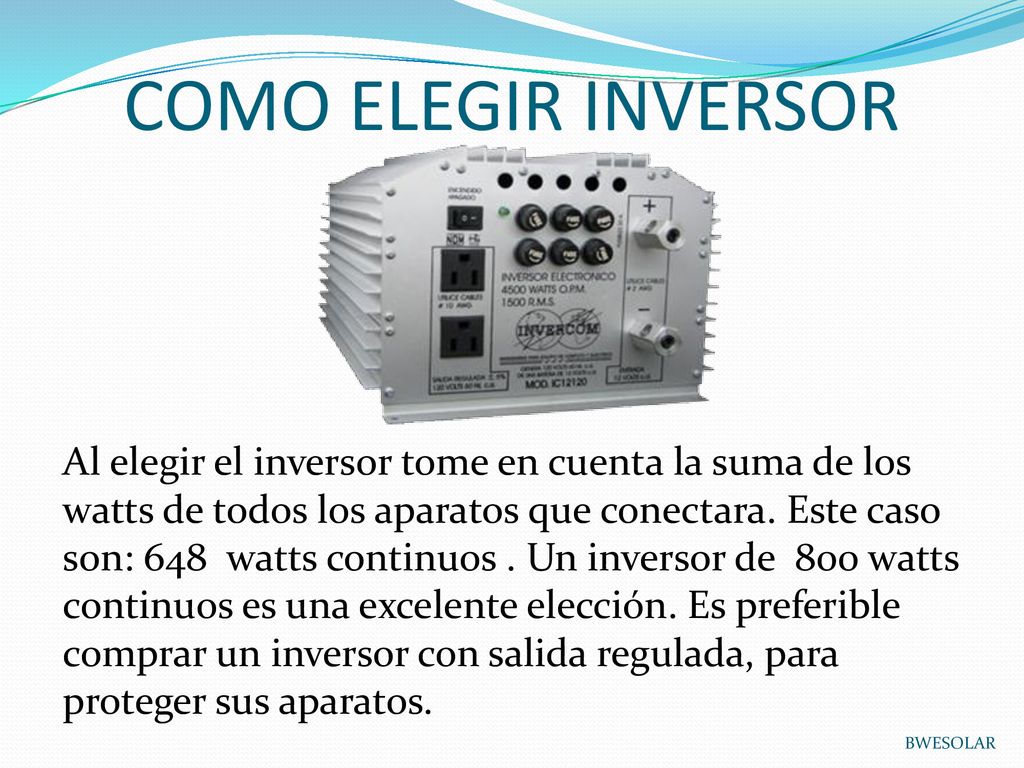

28 COMO ELEGIR INVERSOR Al elegir el inversor tome en cuenta la suma de los watts de todos los aparatos que conectara. Este caso son: 648 watts continuos . Un inversor de 800 watts continuos es una excelente elección. Es preferible comprar un inversor con salida regulada, para proteger sus aparatos. BWESOLAR
