1

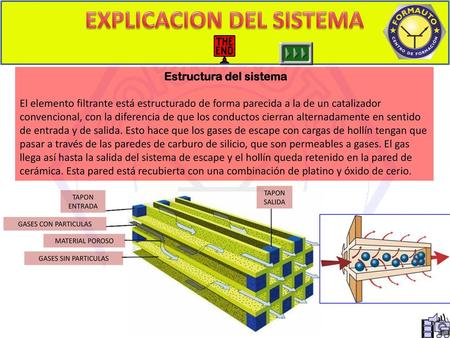

FILTRO DE PARTICULAS INDICE El filtro acumula las partículas de hollín, esto hace que aumente la resistencia al flujo de los gases de escape, pudiendo provocar daños en el propio filtro y en el motor en caso de que se sature. Para poder determinar el grado de saturación del filtro se monta un sensor que mide la diferencia de presiones a la entrada y salida del filtro.
2
FILTRO DE PARTICULAS INDICE
3
PARTICULARIDADES ELECTRICAS

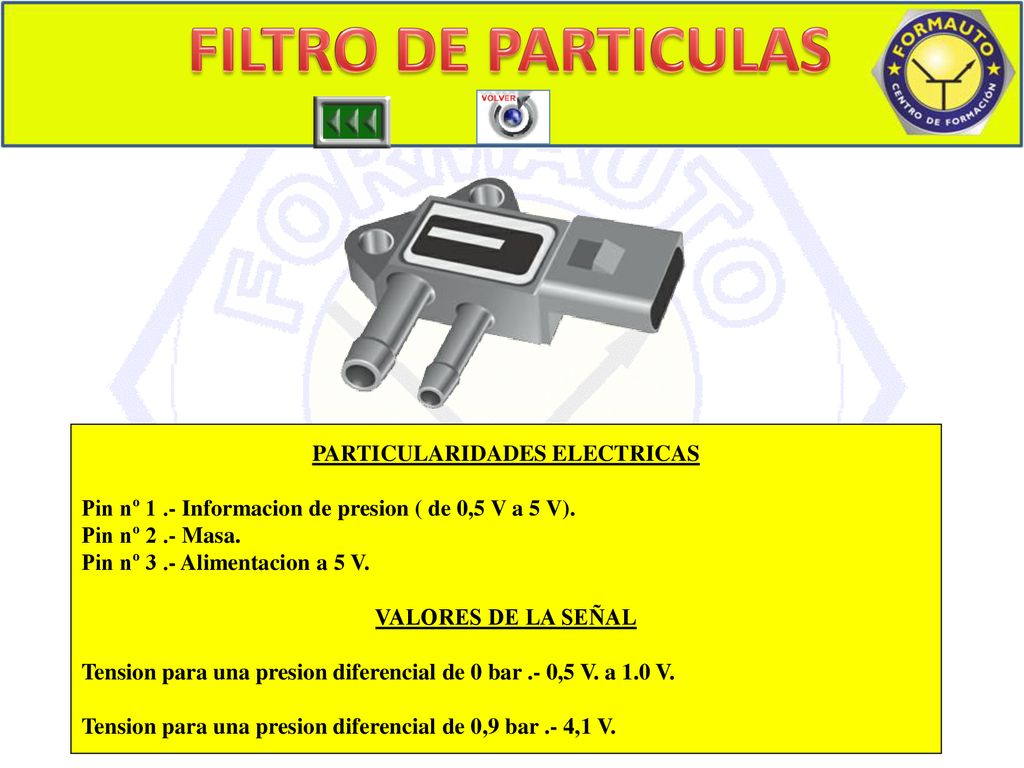

FILTRO DE PARTICULAS ATMOSFERICO 1 PARTICULARIDADES ELECTRICAS Pin nº 1 .- Informacion de presion ( de 0,5 V a 5 V). Pin nº 2 .- Masa. Pin nº 3 .- Alimentacion a 5 V. VALORES DE LA SEÑAL Tension para una presion diferencial de 0 bar .- 0,5 V. a 1.0 V. Tension para una presion diferencial de 0,9 bar .- 4,1 V.
