2 20: VALVULA MANIOBRADA ELECTRICAMENTE.

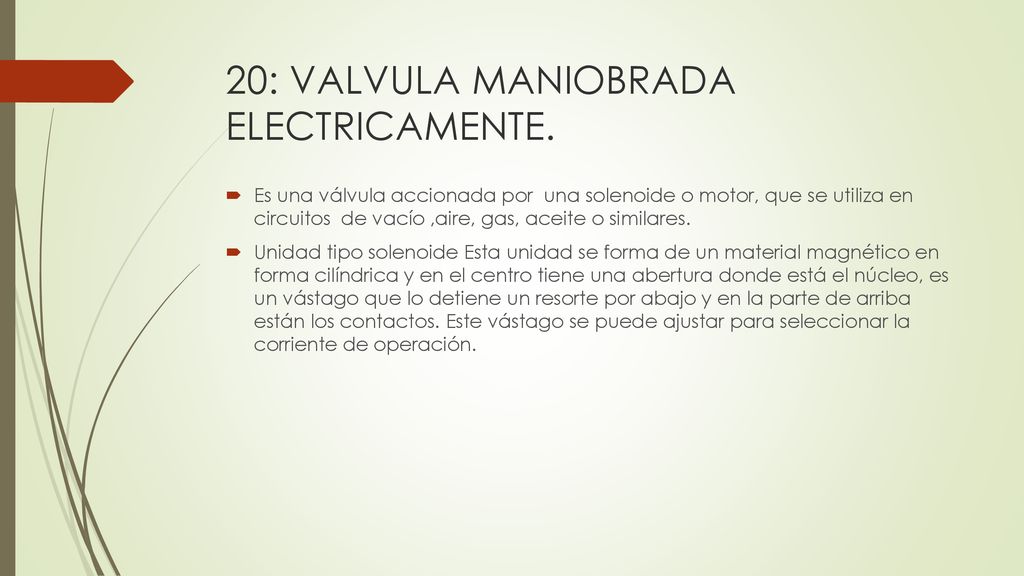

Es una válvula accionada por una solenoide o motor, que se utiliza en circuitos de vacío ,aire, gas, aceite o similares. Unidad tipo solenoide Esta unidad se forma de un material magnético en forma cilíndrica y en el centro tiene una abertura donde está el núcleo, es un vástago que lo detiene un resorte por abajo y en la parte de arriba están los contactos. Este vástago se puede ajustar para seleccionar la corriente de operación.

3 21:RELEVADOR DE DISTANCIA:
Funciona cuando la admitancia, impedancia o reactancia del circuito disminuyen o aumentan a unos limites preestablecidos.

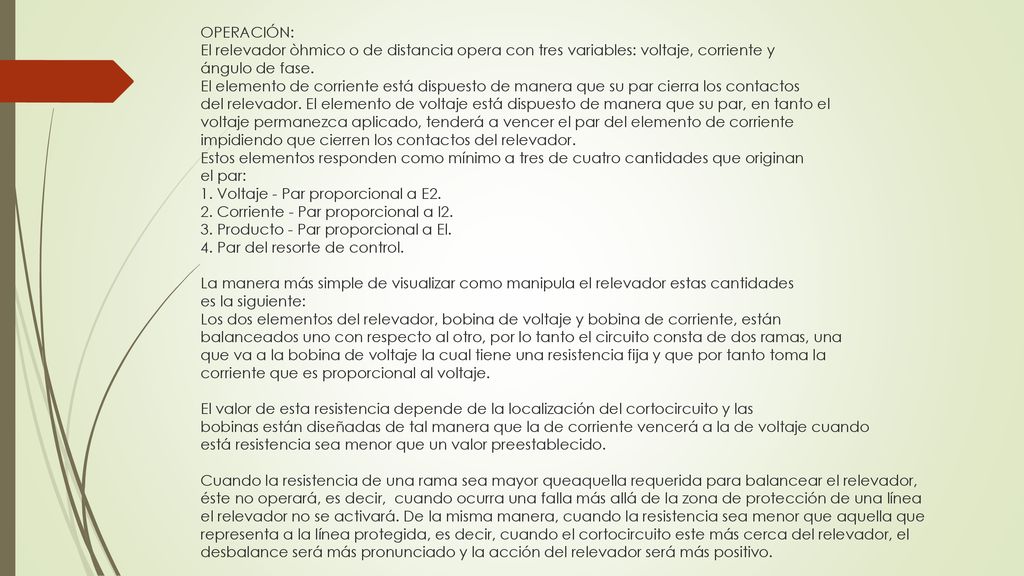

4 OPERACIÓN: El relevador òhmico o de distancia opera con tres variables: voltaje, corriente y ángulo de fase. El elemento de corriente está dispuesto de manera que su par cierra los contactos del relevador. El elemento de voltaje está dispuesto de manera que su par, en tanto el voltaje permanezca aplicado, tenderá a vencer el par del elemento de corriente impidiendo que cierren los contactos del relevador. Estos elementos responden como mínimo a tres de cuatro cantidades que originan el par: 1. Voltaje - Par proporcional a E2. 2. Corriente - Par proporcional a I2. 3. Producto - Par proporcional a El. 4. Par del resorte de control. La manera más simple de visualizar como manipula el relevador estas cantidades es la siguiente: Los dos elementos del relevador, bobina de voltaje y bobina de corriente, están balanceados uno con respecto al otro, por lo tanto el circuito consta de dos ramas, una que va a la bobina de voltaje la cual tiene una resistencia fija y que por tanto toma la corriente que es proporcional al voltaje. El valor de esta resistencia depende de la localización del cortocircuito y las bobinas están diseñadas de tal manera que la de corriente vencerá a la de voltaje cuando está resistencia sea menor que un valor preestablecido. Cuando la resistencia de una rama sea mayor queaquella requerida para balancear el relevador, éste no operará, es decir, cuando ocurra una falla más allá de la zona de protección de una línea el relevador no se activará. De la misma manera, cuando la resistencia sea menor que aquella que representa a la línea protegida, es decir, cuando el cortocircuito este más cerca del relevador, el desbalance será más pronunciado y la acción del relevador será más positivo.

5

6

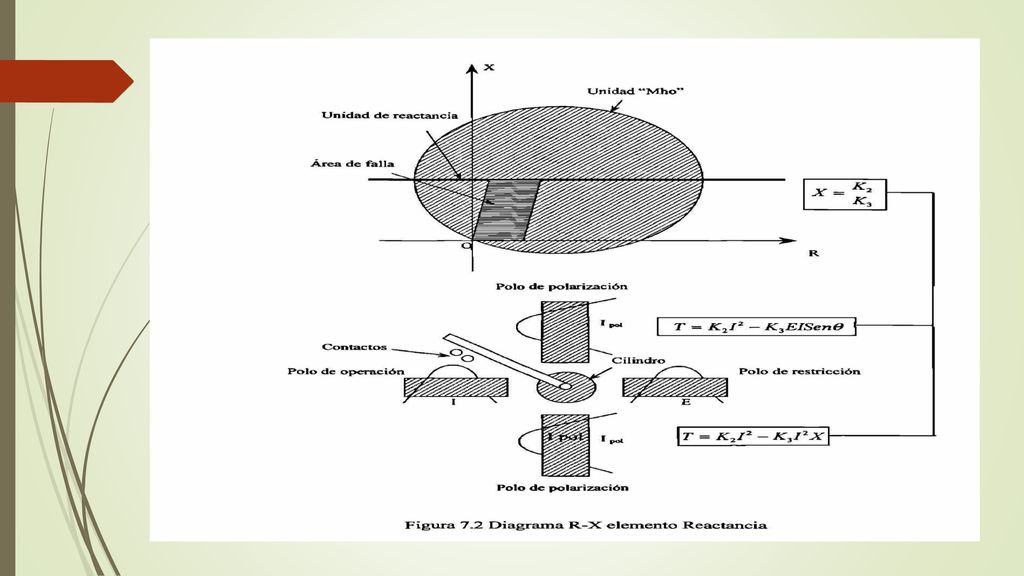

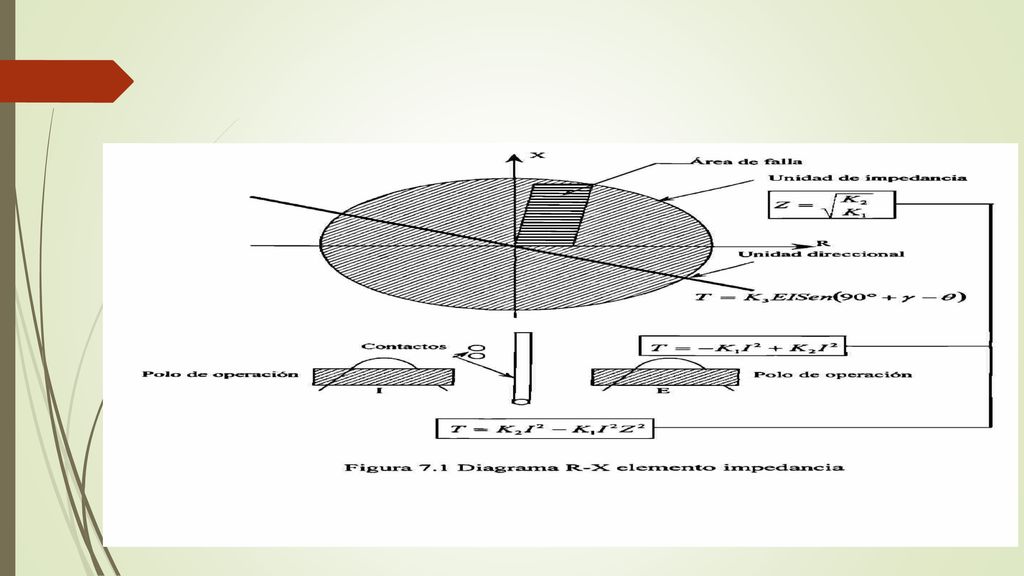

7 TIPOS DE RELEVADORES DE DISTANCIA. a) Tipo Reactancia

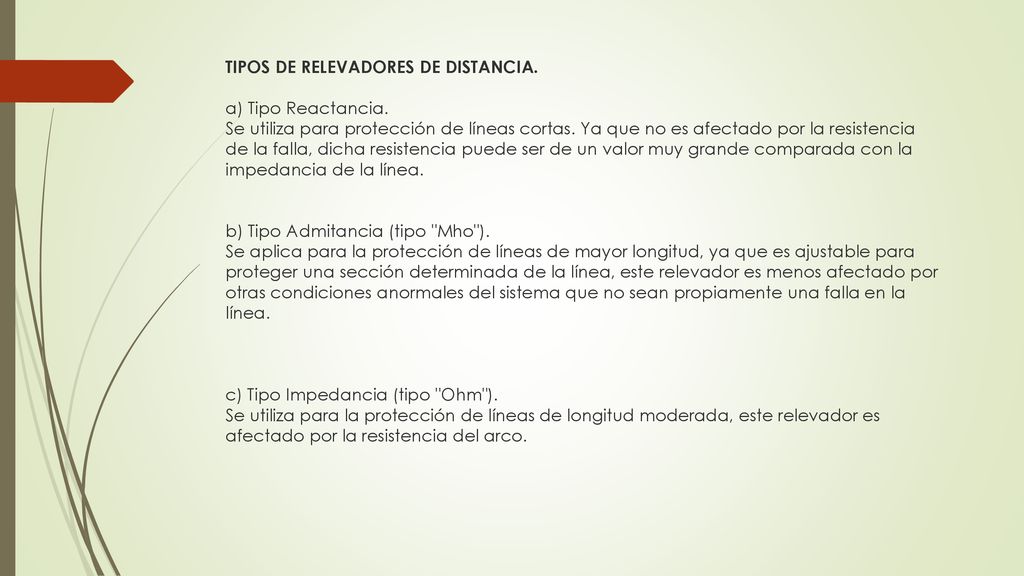

TIPOS DE RELEVADORES DE DISTANCIA. a) Tipo Reactancia. Se utiliza para protección de líneas cortas. Ya que no es afectado por la resistencia de la falla, dicha resistencia puede ser de un valor muy grande comparada con la impedancia de la línea. b) Tipo Admitancia (tipo "Mho"). Se aplica para la protección de líneas de mayor longitud, ya que es ajustable para proteger una sección determinada de la línea, este relevador es menos afectado por otras condiciones anormales del sistema que no sean propiamente una falla en la línea. c) Tipo Impedancia (tipo "Ohm"). Se utiliza para la protección de líneas de longitud moderada, este relevador es afectado por la resistencia del arco.

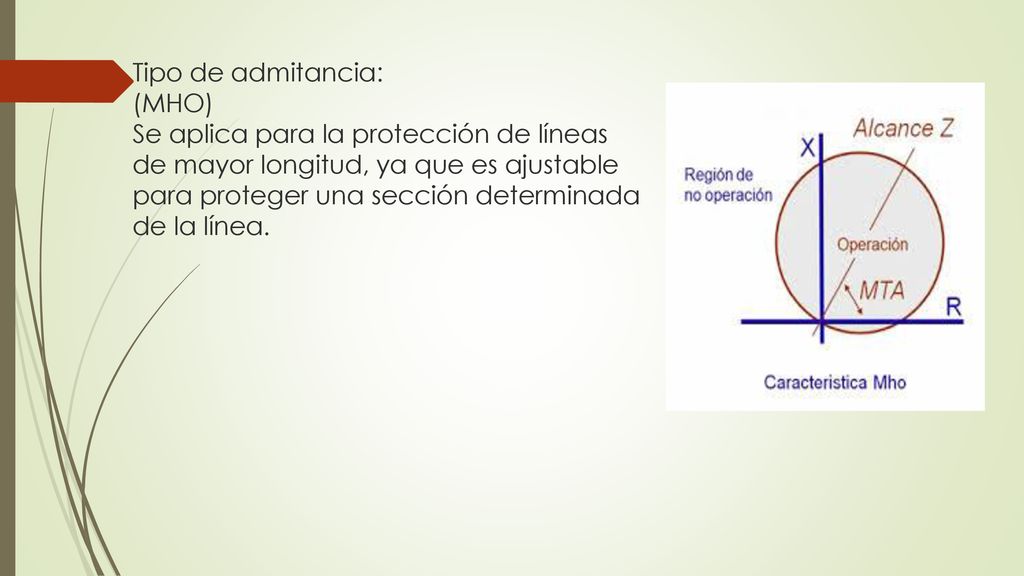

8 Tipo de admitancia: (MHO) Se aplica para la protección de líneas de mayor longitud, ya que es ajustable para proteger una sección determinada de la línea.

9 22:INTERRUPTOR IGUALADOR:

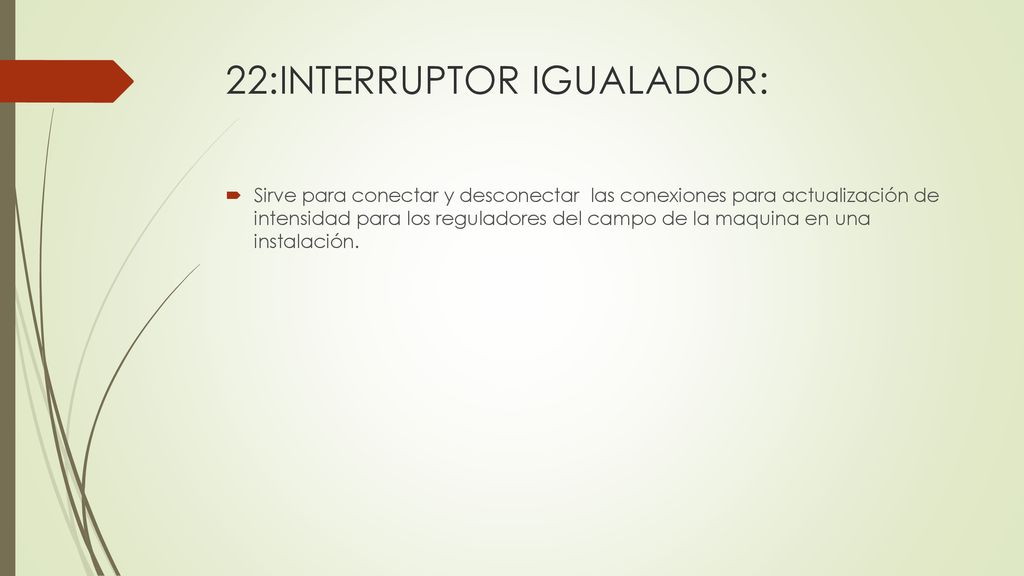

Sirve para conectar y desconectar las conexiones para actualización de intensidad para los reguladores del campo de la maquina en una instalación.
