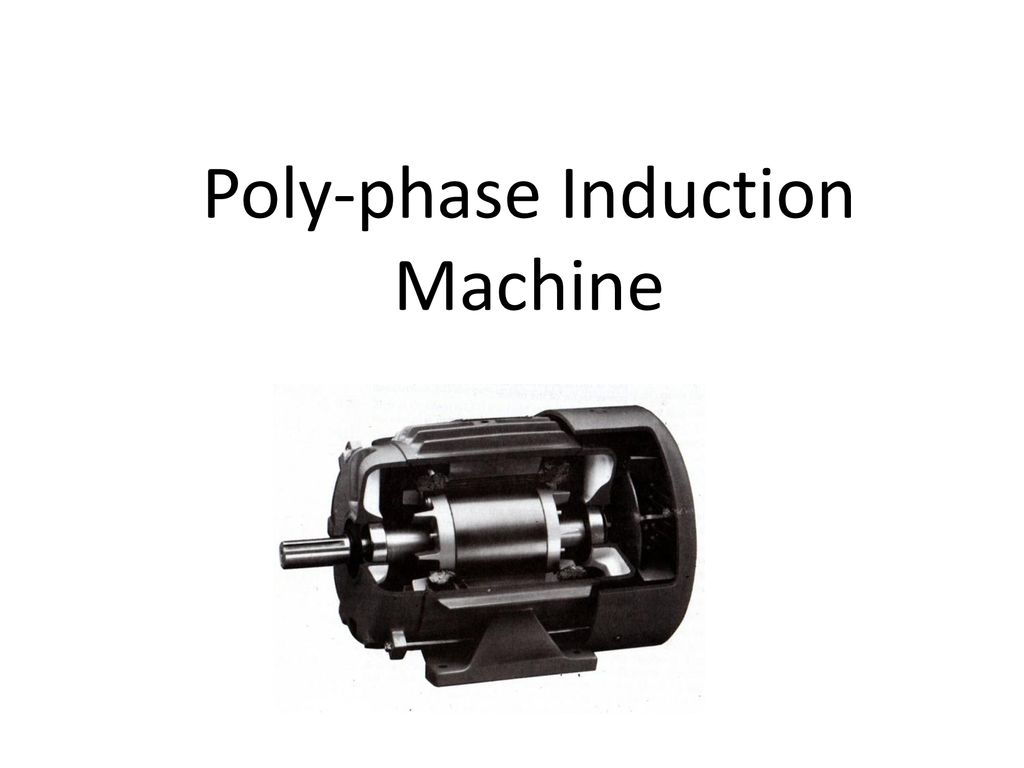

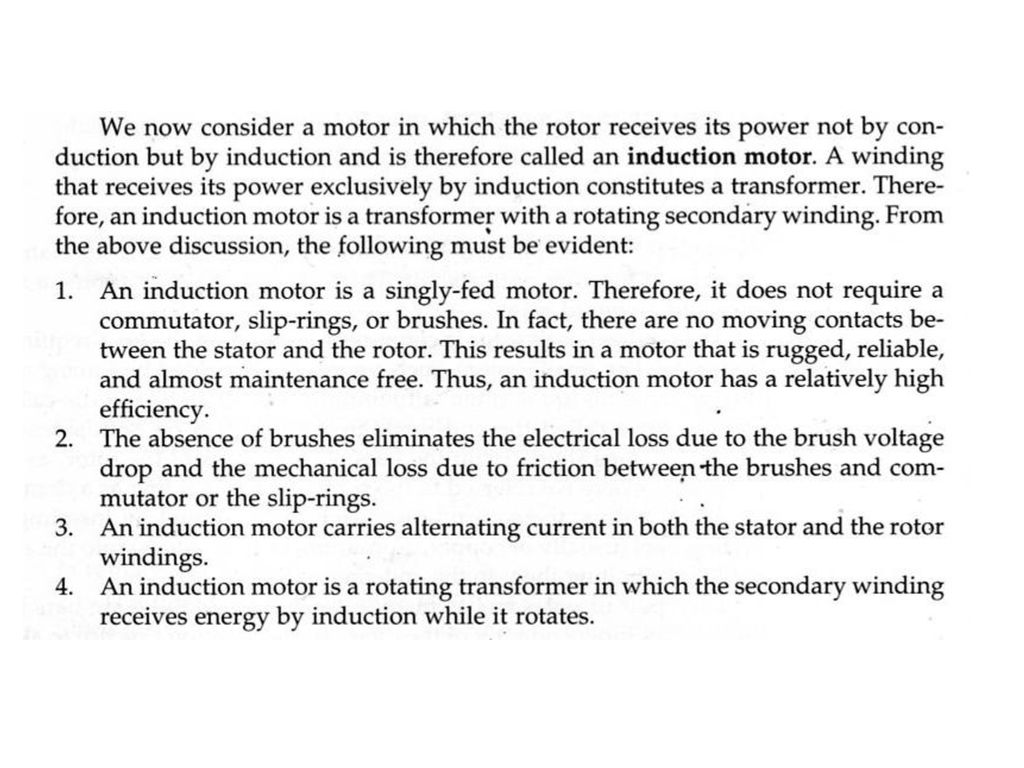

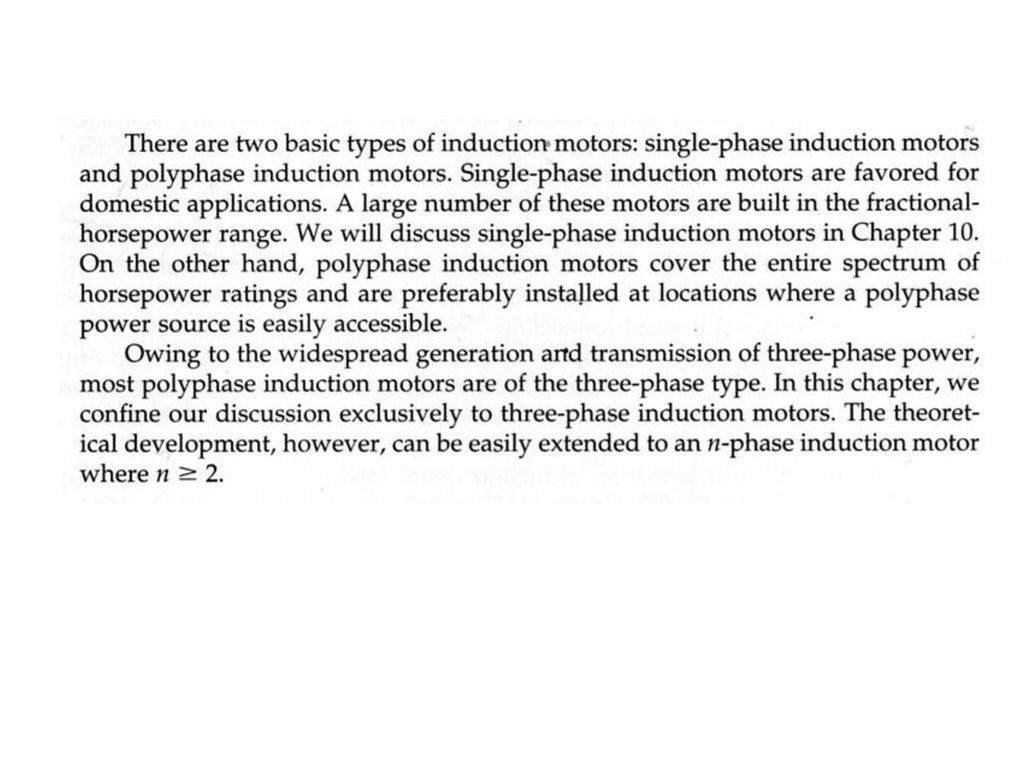

Poly-phase Induction Machine
8

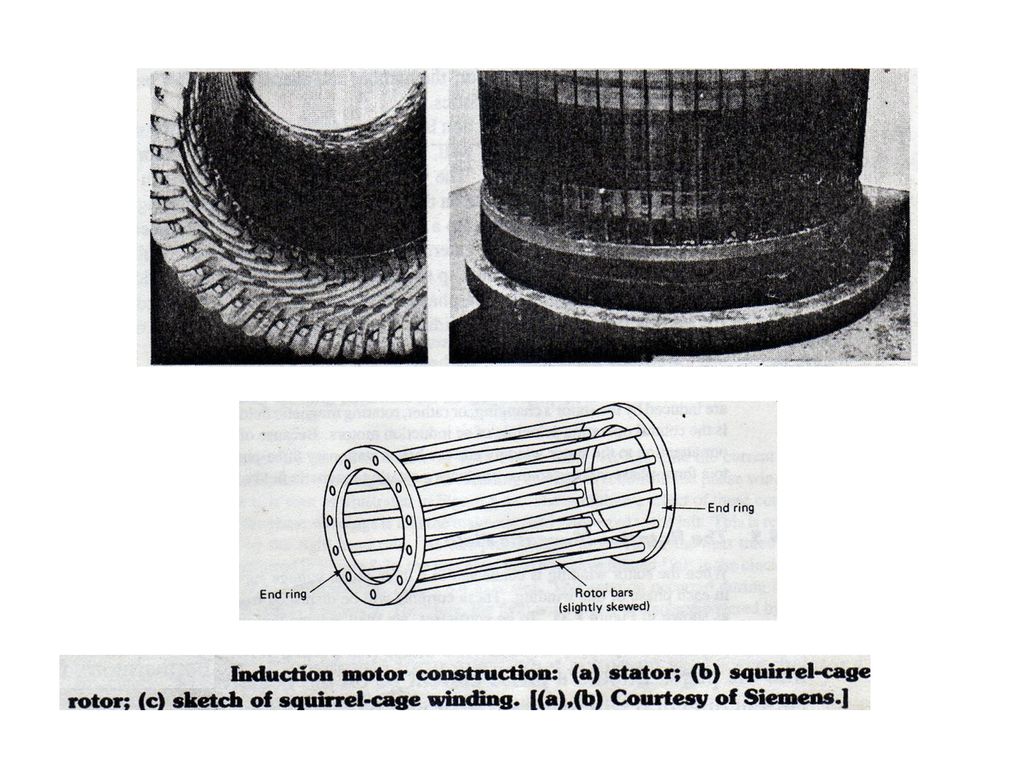

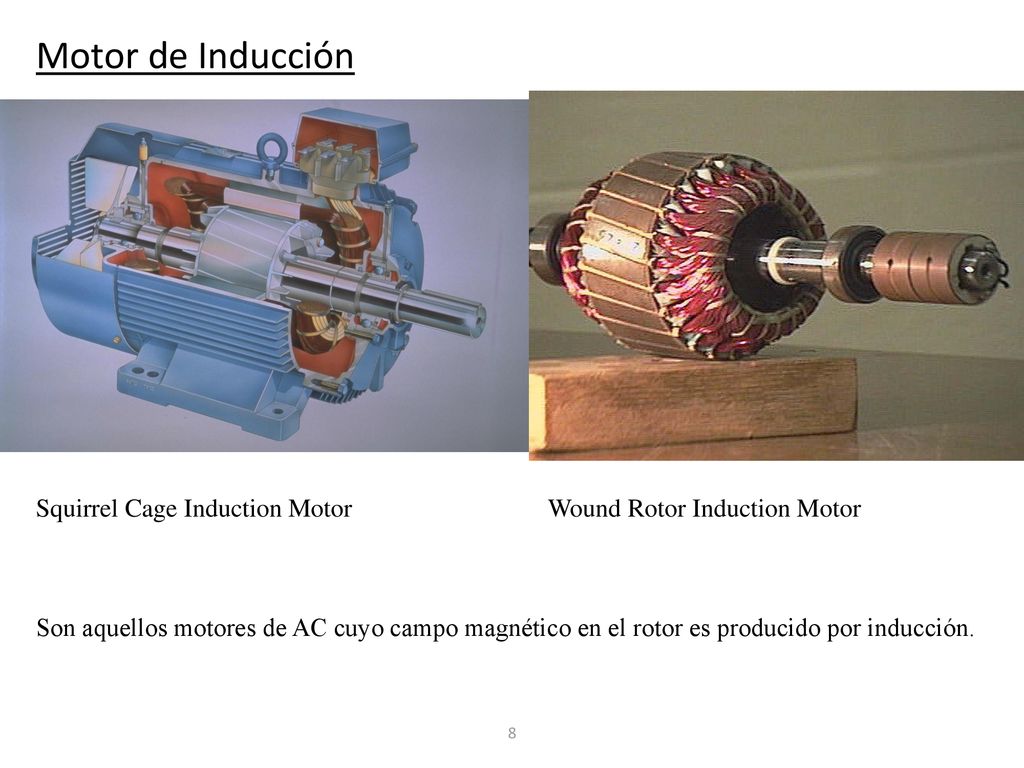

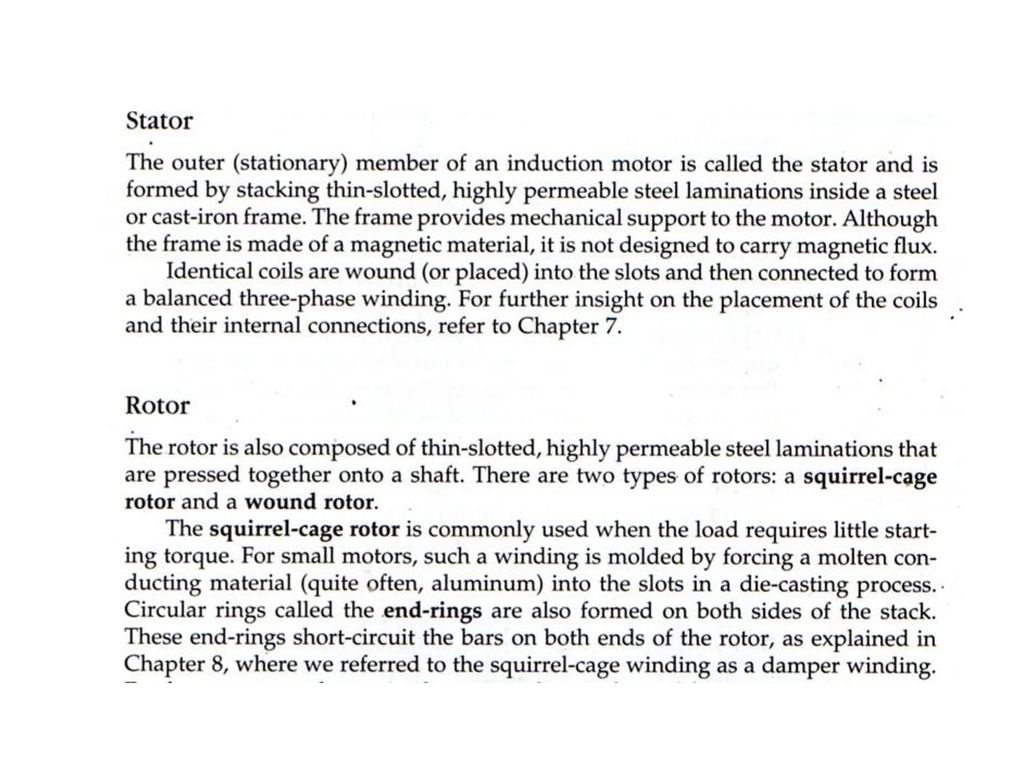

Motor de Inducción Squirrel Cage Induction Motor

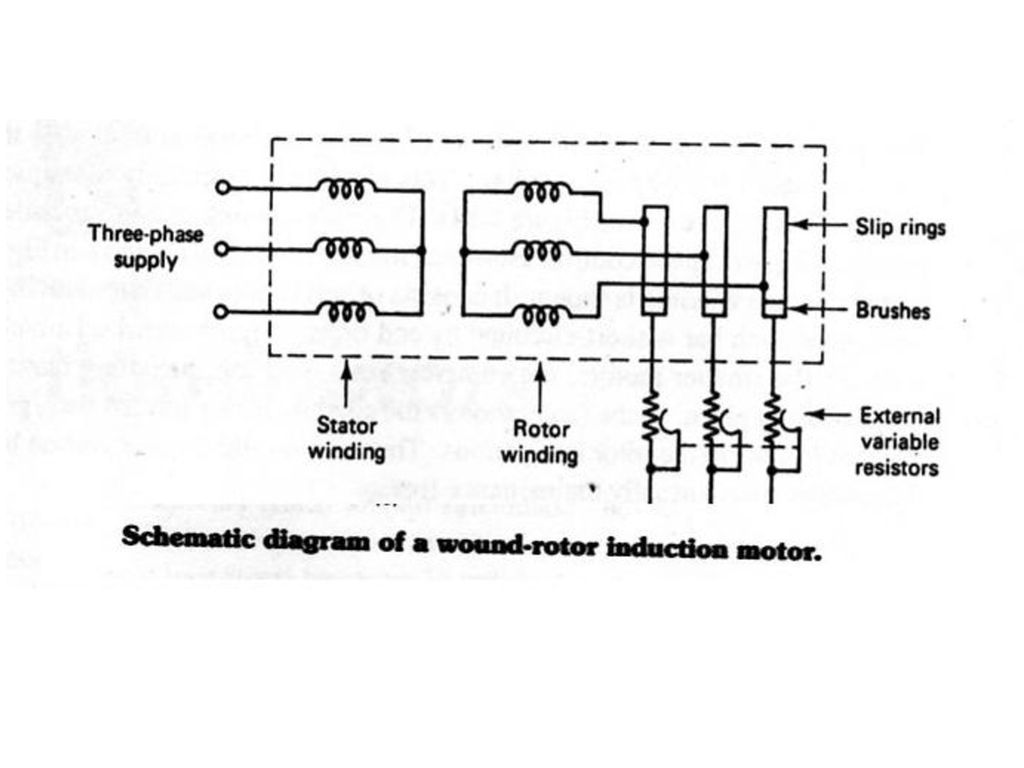

Wound Rotor Induction Motor Son aquellos motores de AC cuyo campo magnético en el rotor es producido por inducción.
9

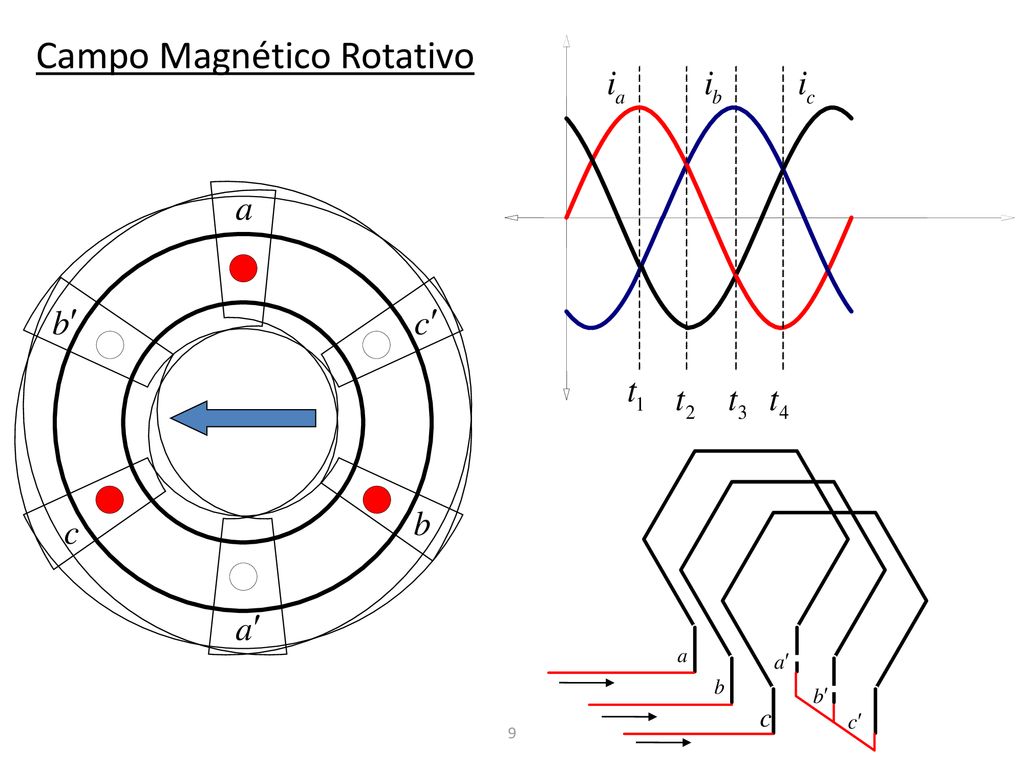

Campo Magnético Rotativo
10
Velocidad del Rotor y Deslizamiento
b c b c a
11

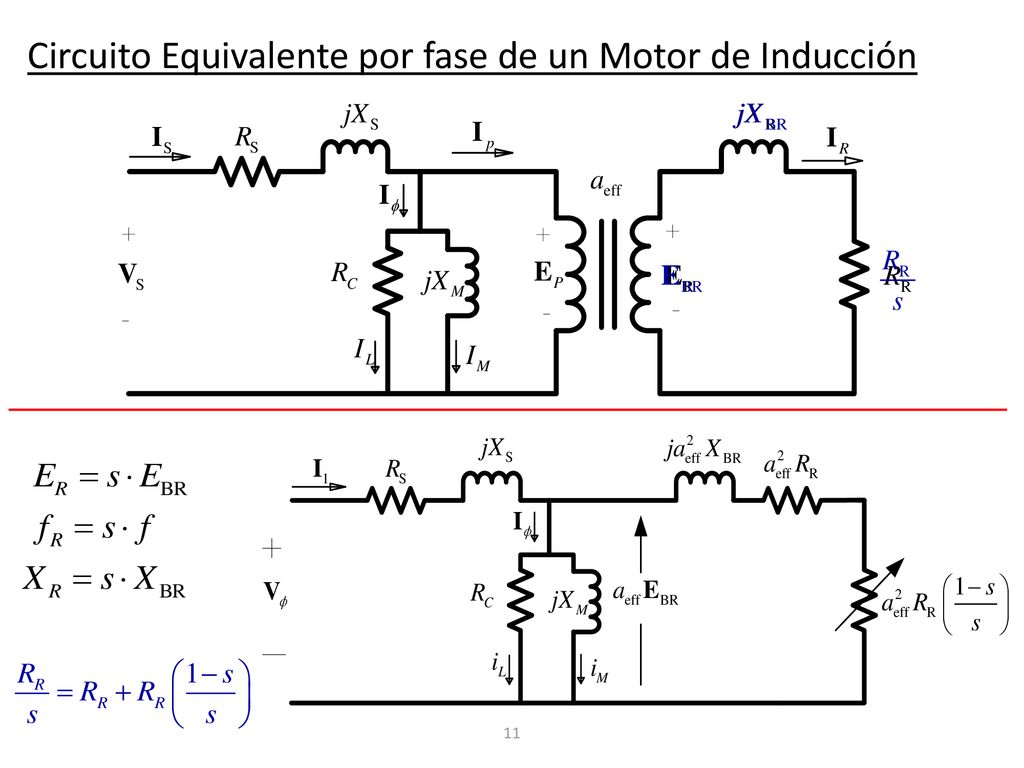

Circuito Equivalente por fase de un Motor de Inducción
prueba
12

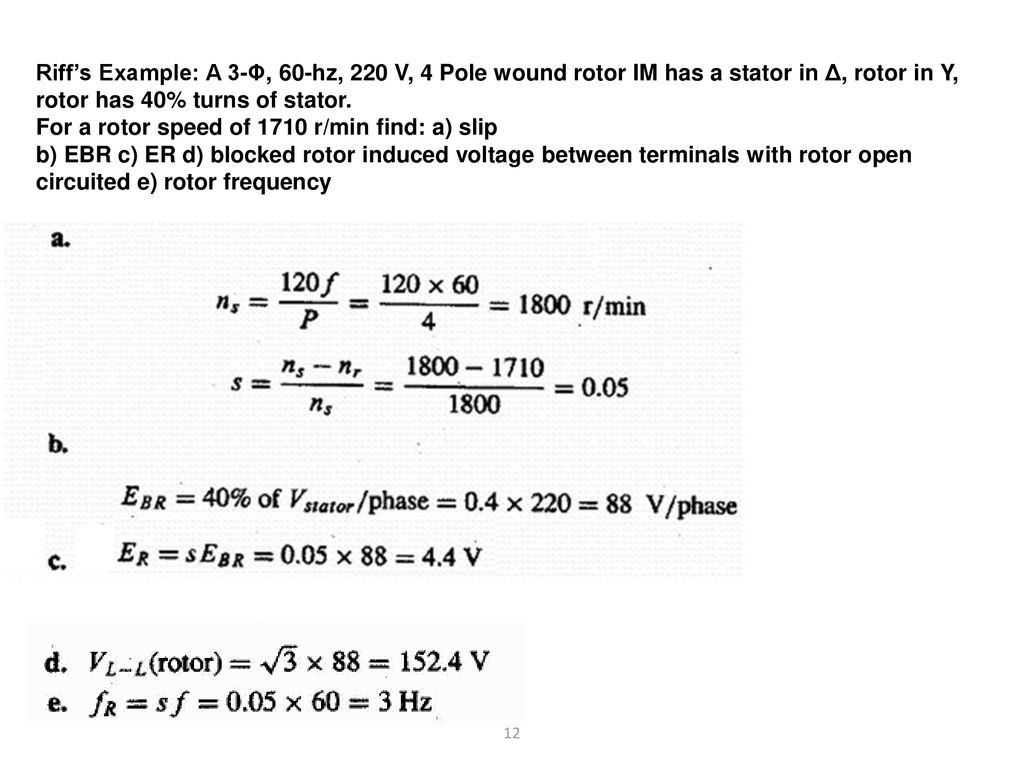

Riff’s Example: A 3-Φ, 60-hz, 220 V, 4 Pole wound rotor IM has a stator in Δ, rotor in Y, rotor has 40% turns of stator. For a rotor speed of 1710 r/min find: a) slip b) EBR c) ER d) blocked rotor induced voltage between terminals with rotor open circuited e) rotor frequency
13
Flujo de Potencia en un Motor de Inducción
Pin = Potencia de entrada Pd = Potencia desarrollada prueba Prot = Pérdidas rotacionales Pscl = Pérdidas en el estator (Cu) Pout = Potencia de salida Pag = Potencia que cruza el air-gap Prlc = Pérdidas en el rotor (Cu)
14

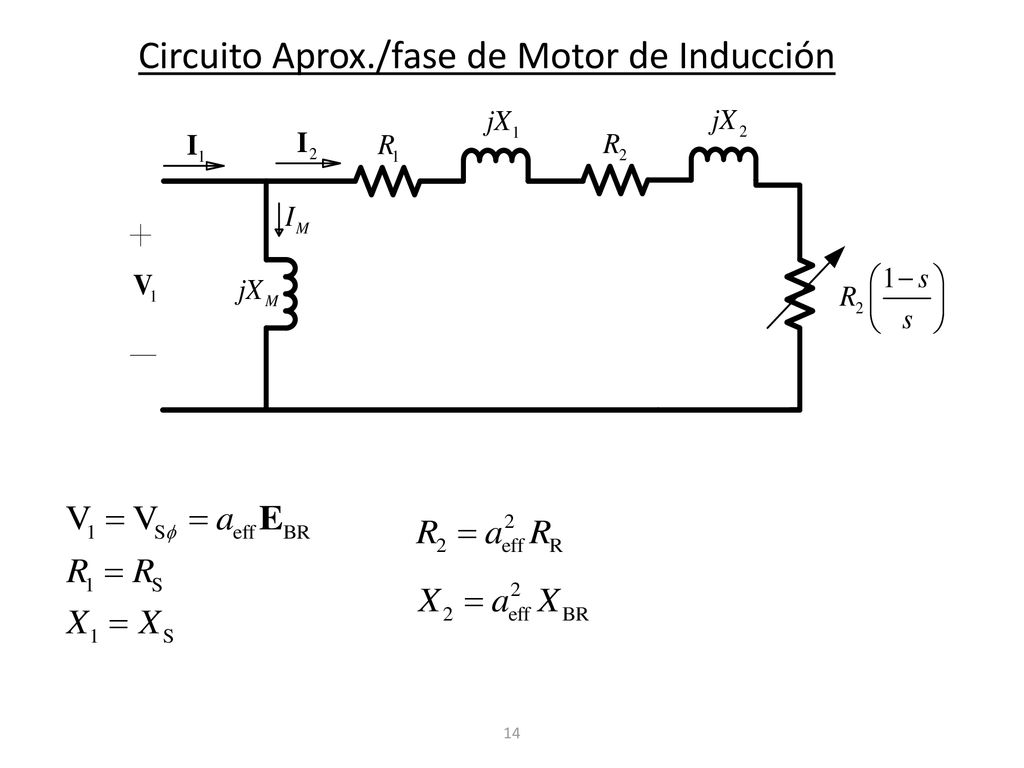

Circuito Aprox./fase de Motor de Inducción
prueba
15

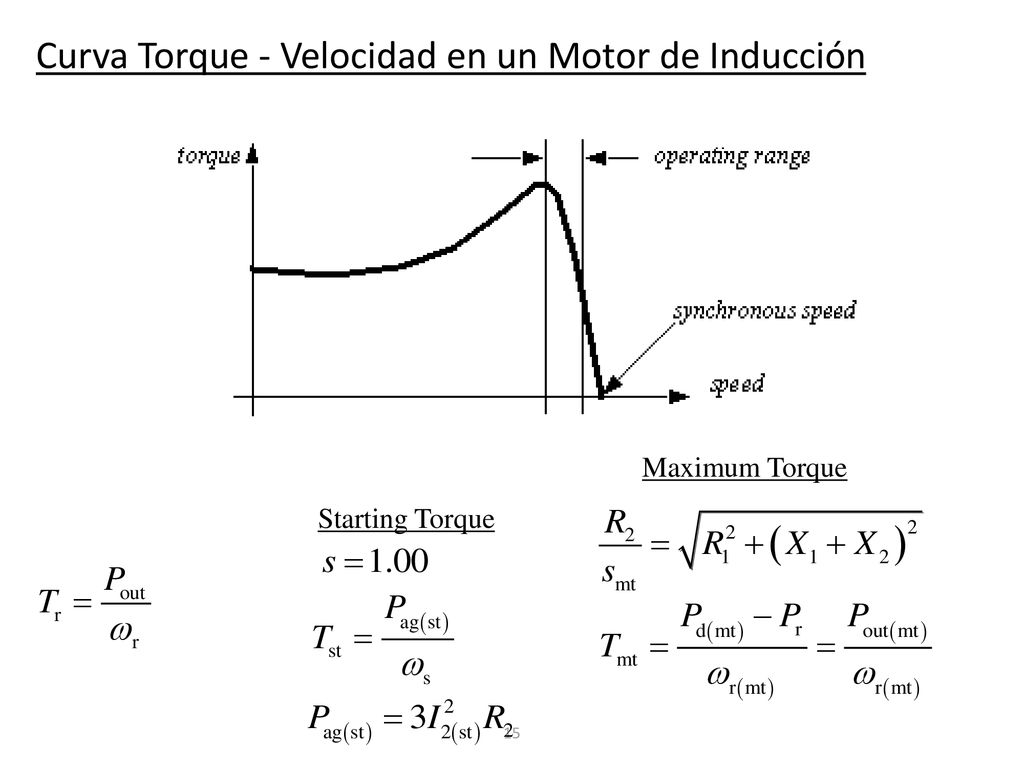

Curva Torque - Velocidad en un Motor de Inducción
Maximum Torque prueba Starting Torque
16

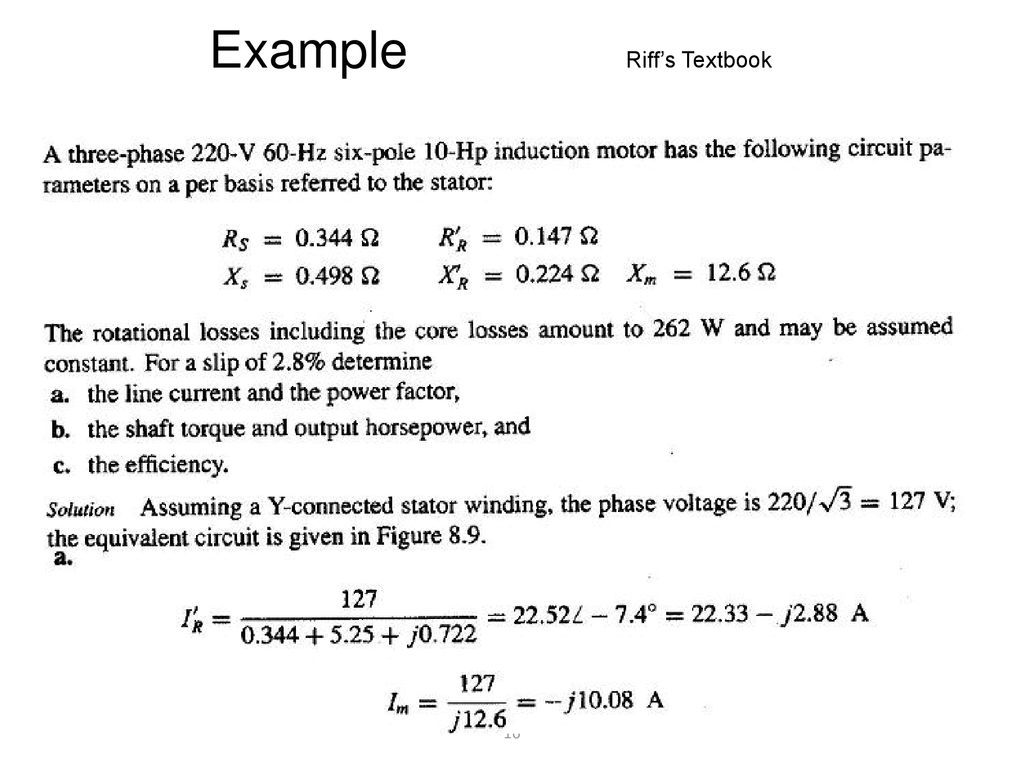

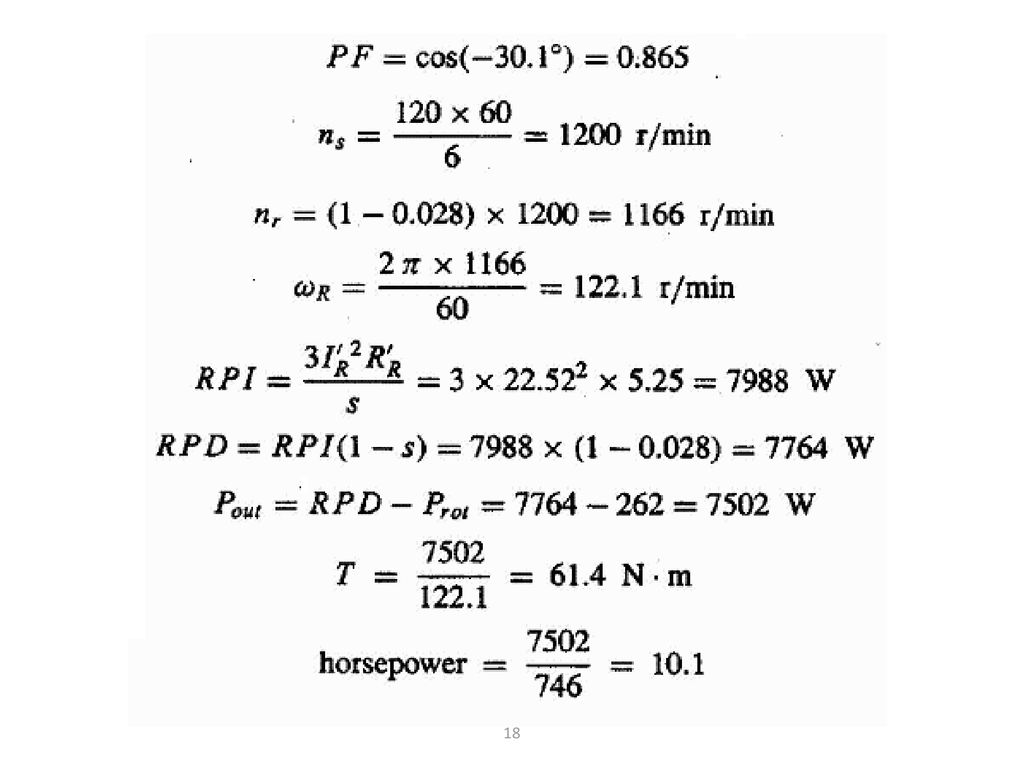

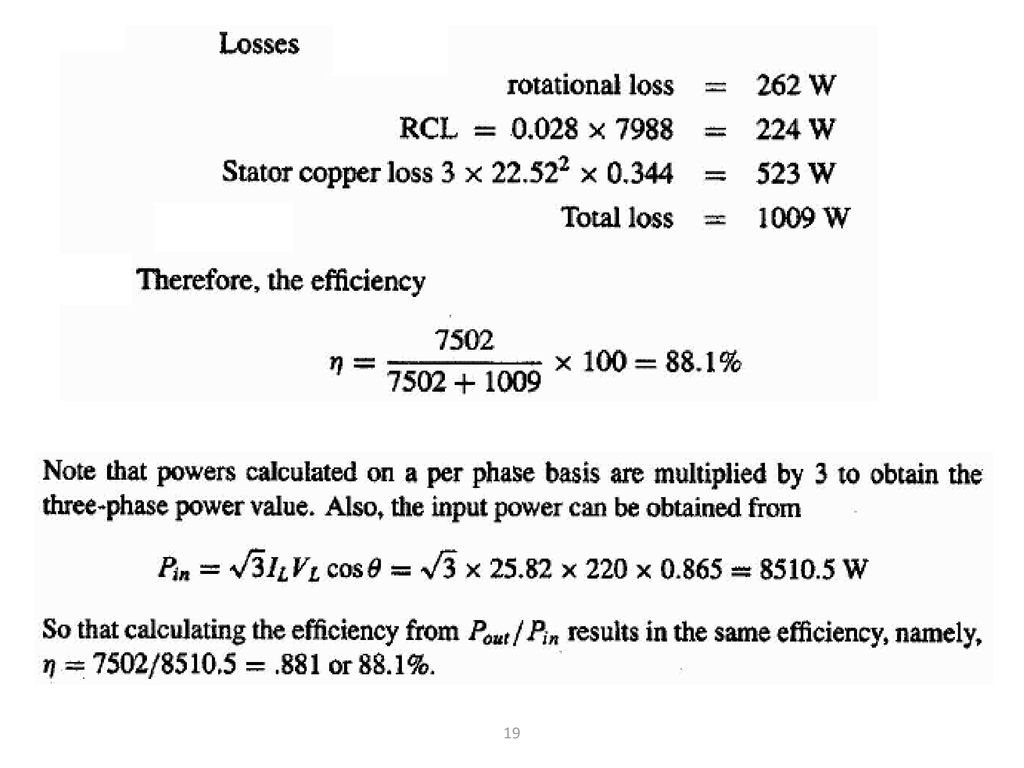

Example Riff’s Textbook
20

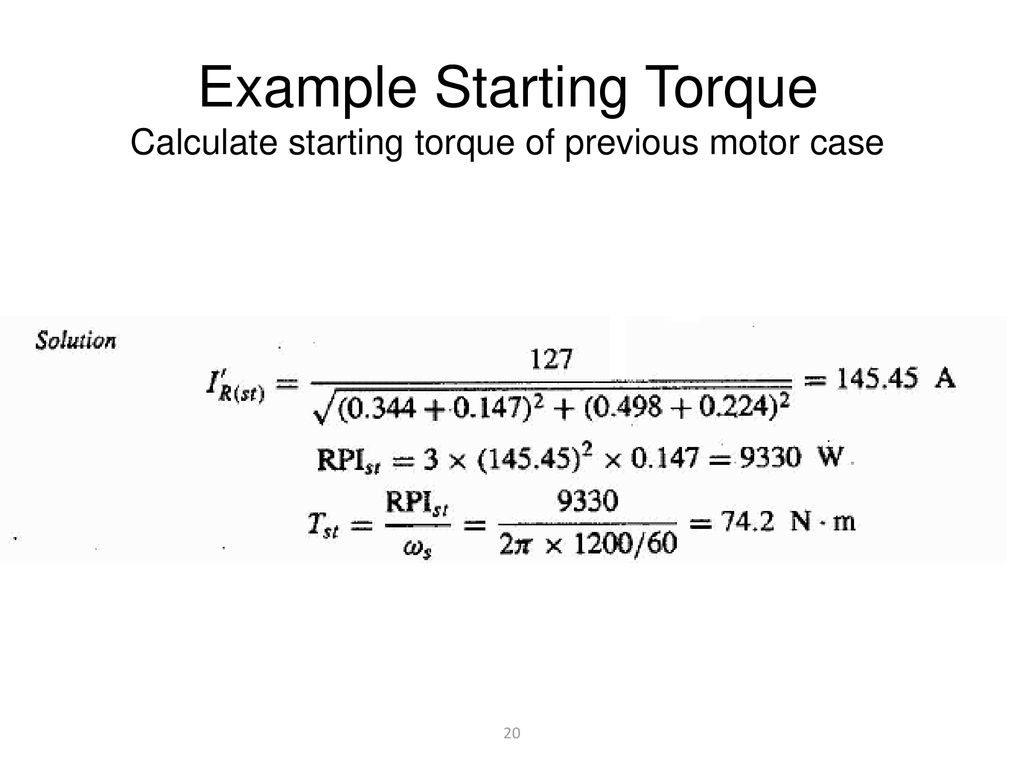

Example Starting Torque Calculate starting torque of previous motor case
21
Example Maximum Torque Calculate maximum torque of previous motor case
22

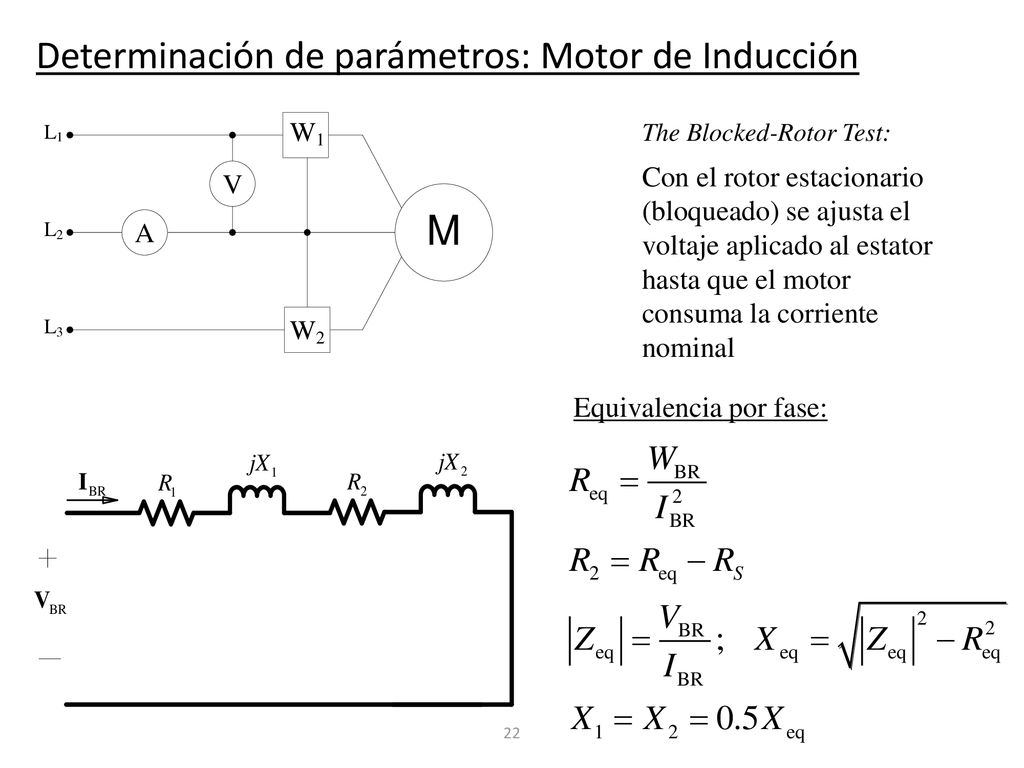

Determinación de parámetros: Motor de Inducción
The Blocked-Rotor Test: Con el rotor estacionario (bloqueado) se ajusta el voltaje aplicado al estator hasta que el motor consuma la corriente nominal Equivalencia por fase:
23

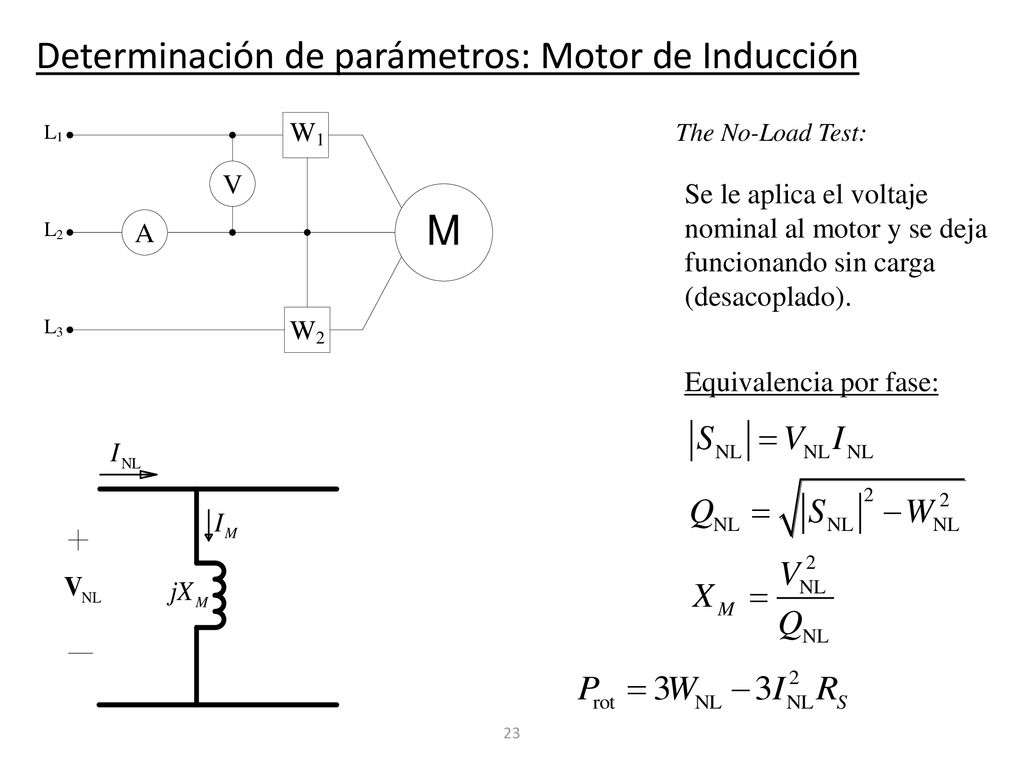

Determinación de parámetros: Motor de Inducción
The No-Load Test: Se le aplica el voltaje nominal al motor y se deja funcionando sin carga (desacoplado). Equivalencia por fase:
24

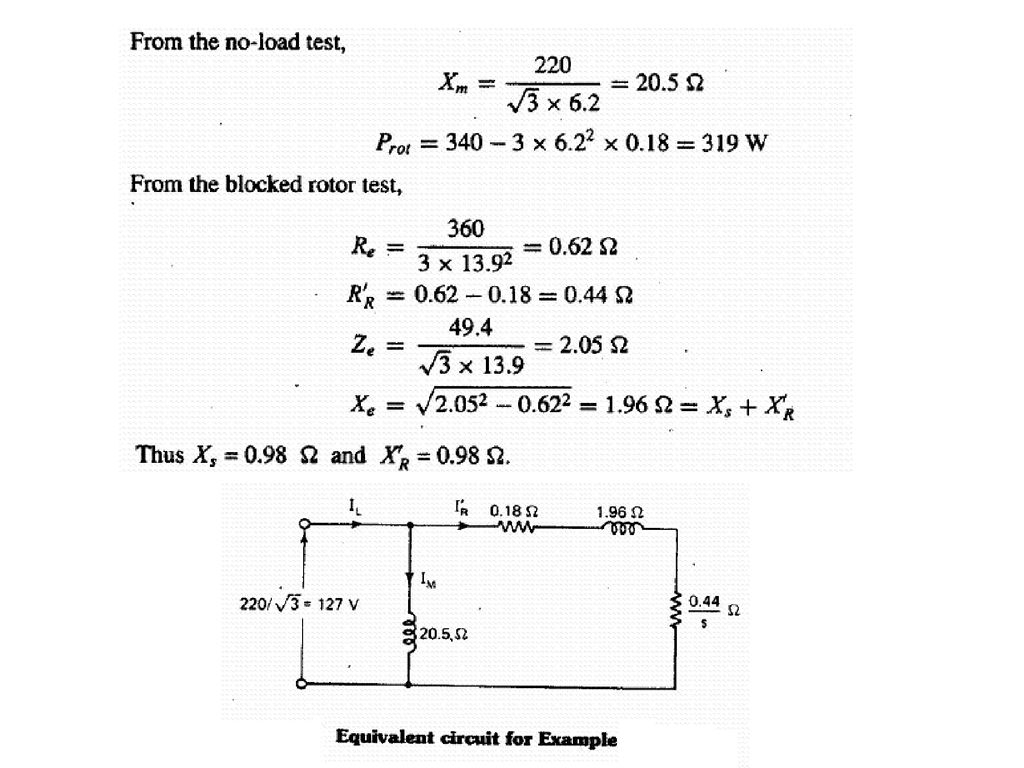

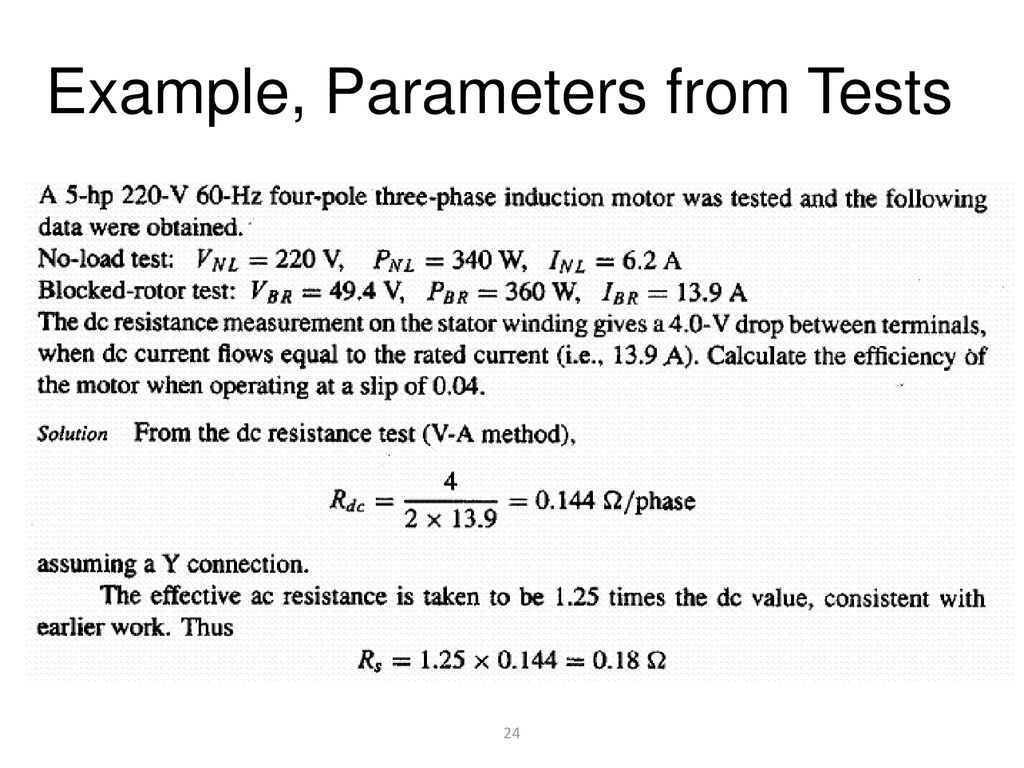

Example, Parameters from Tests
27

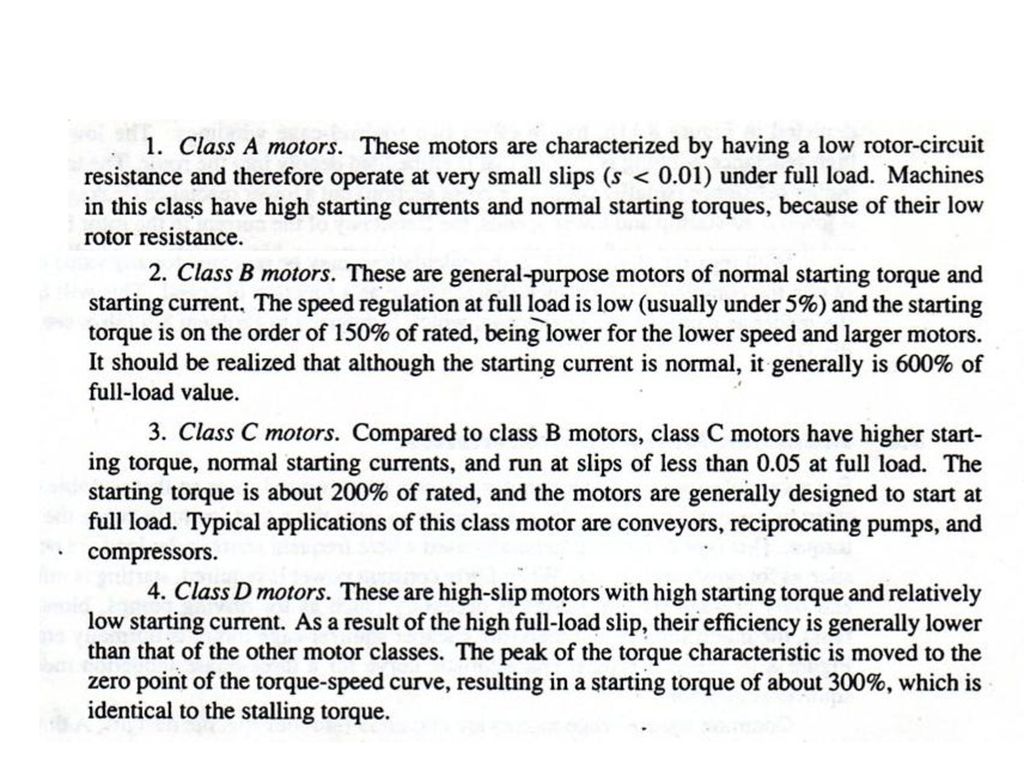

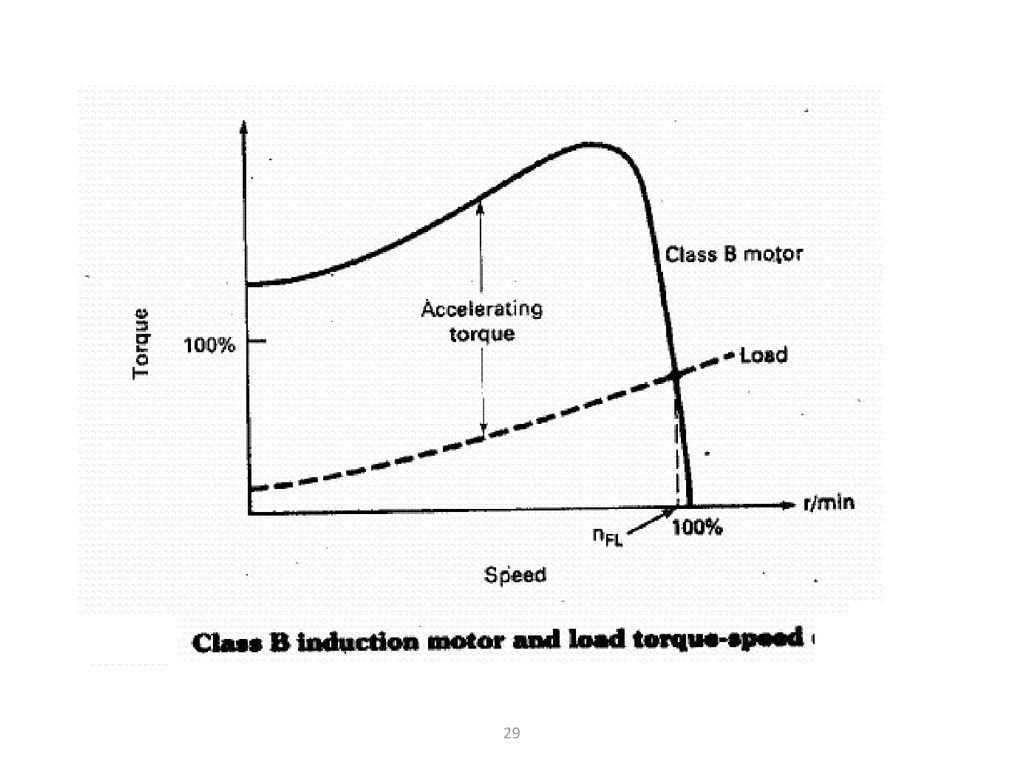

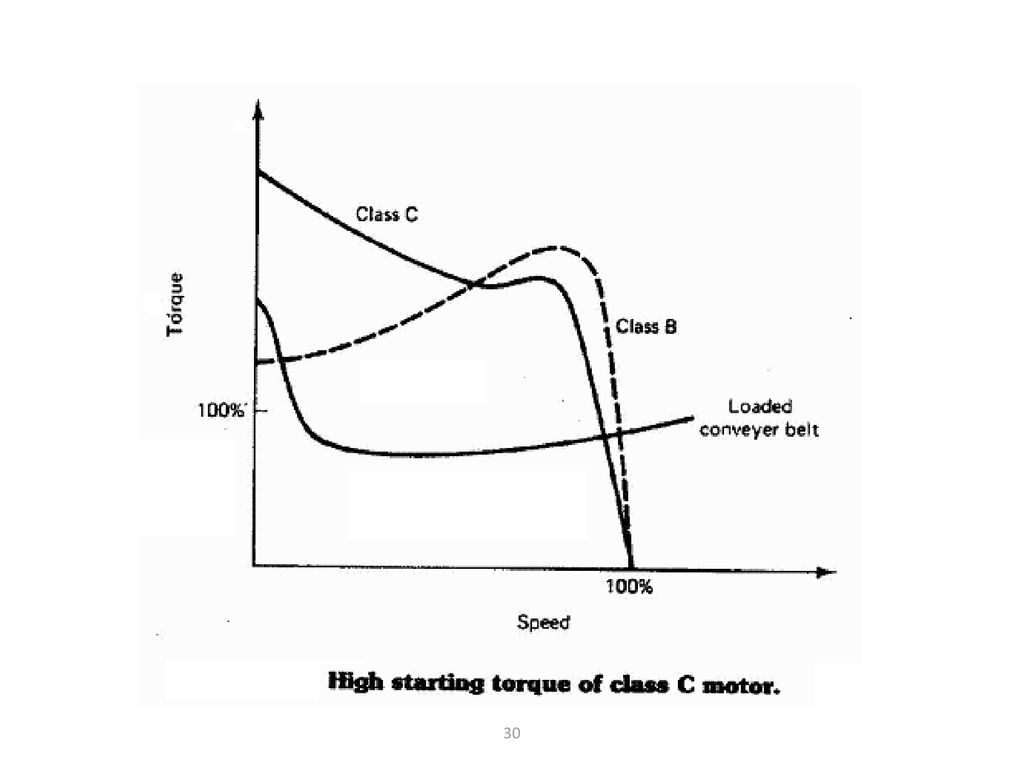

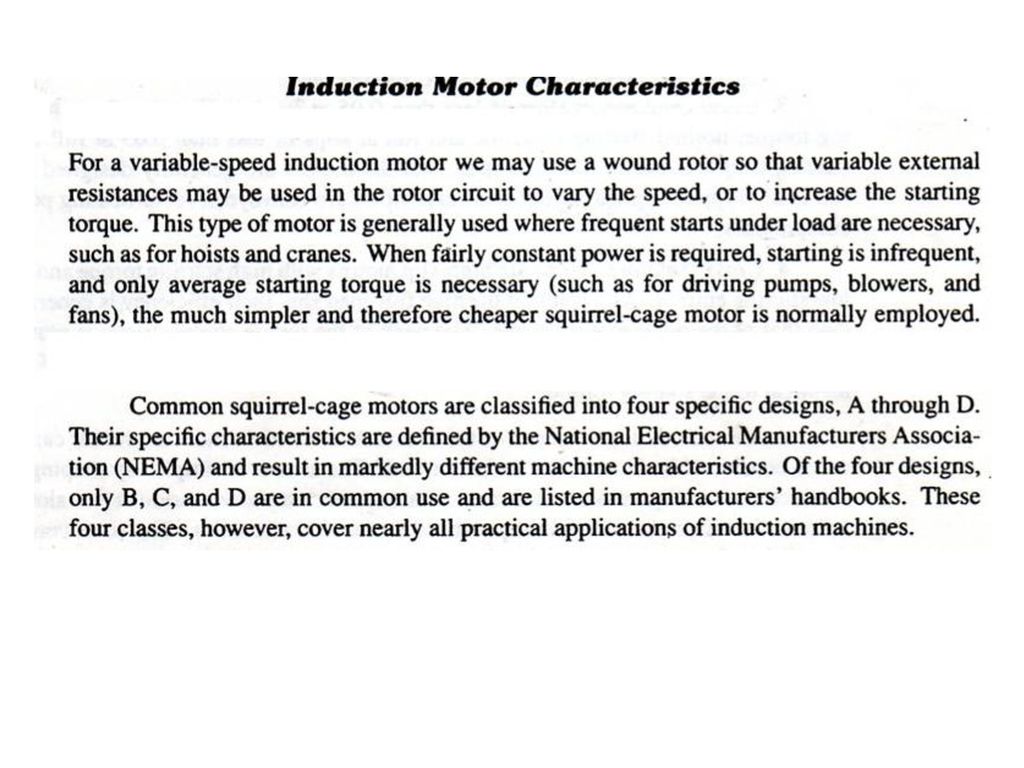

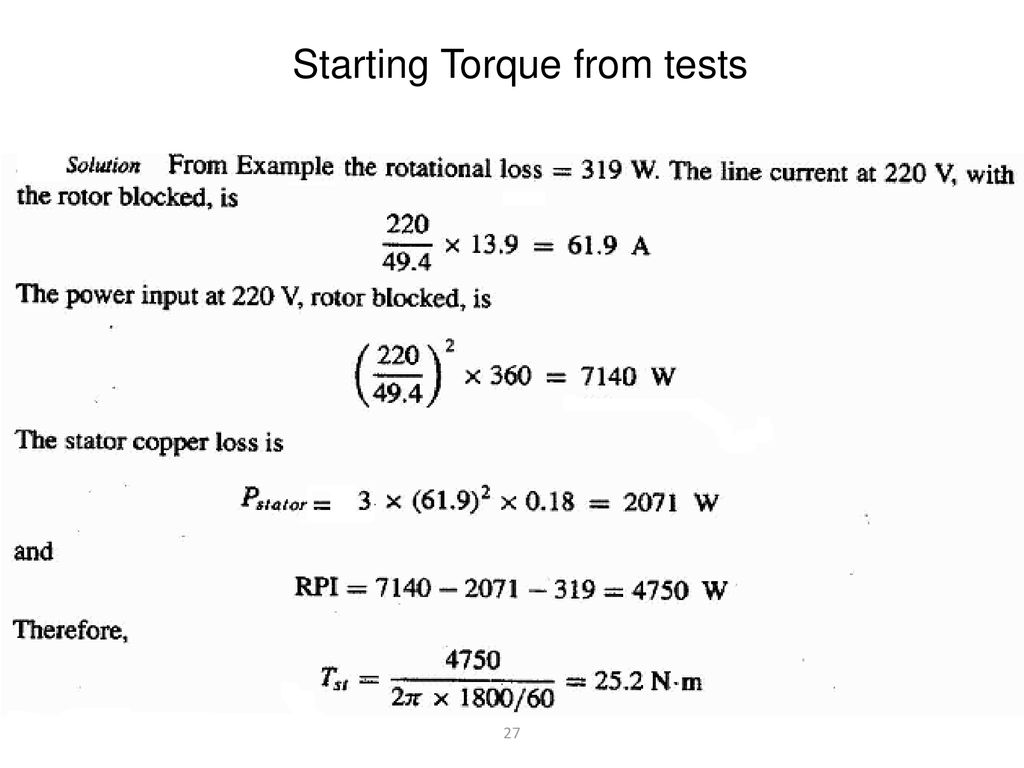

Starting Torque from tests
33

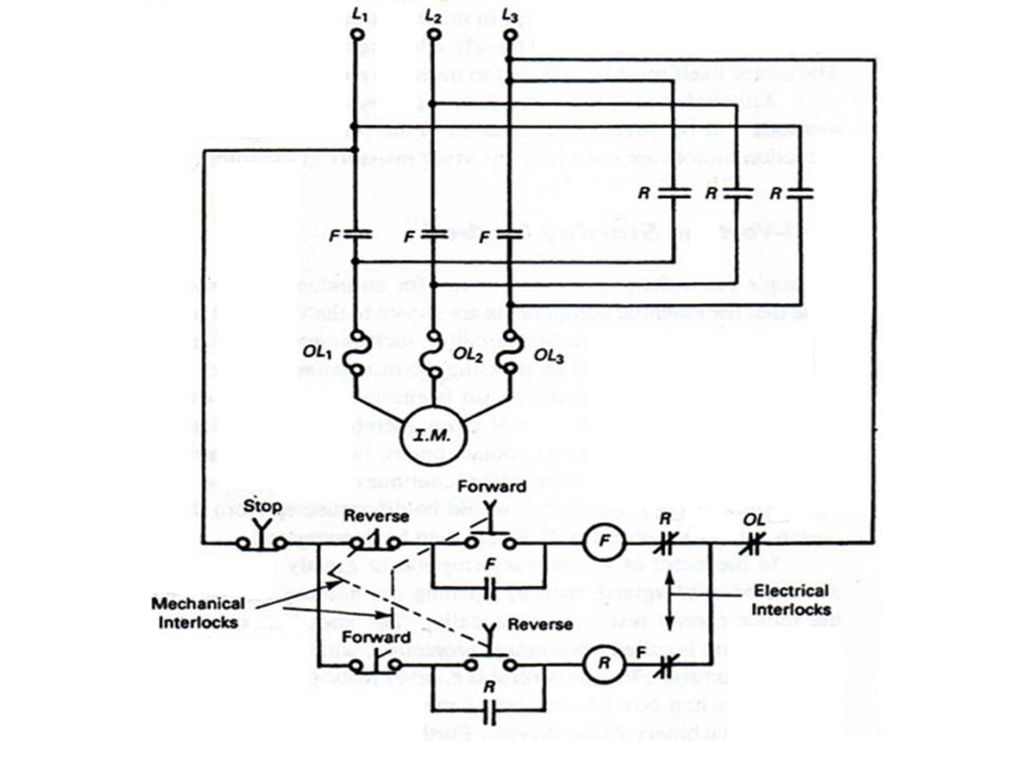

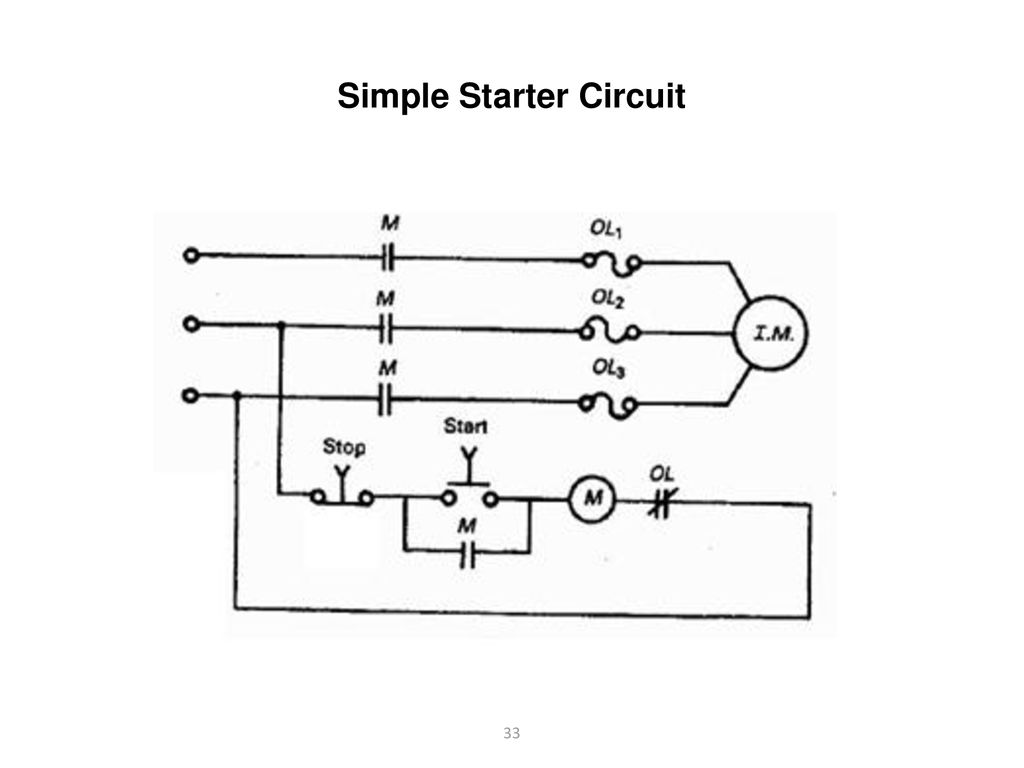

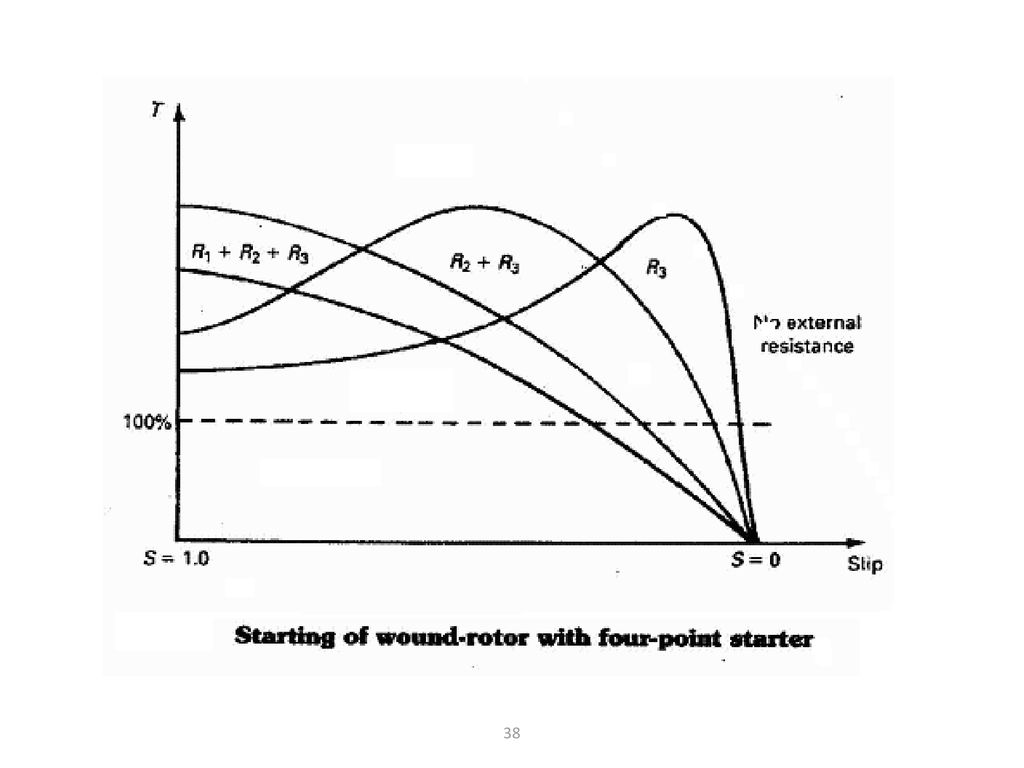

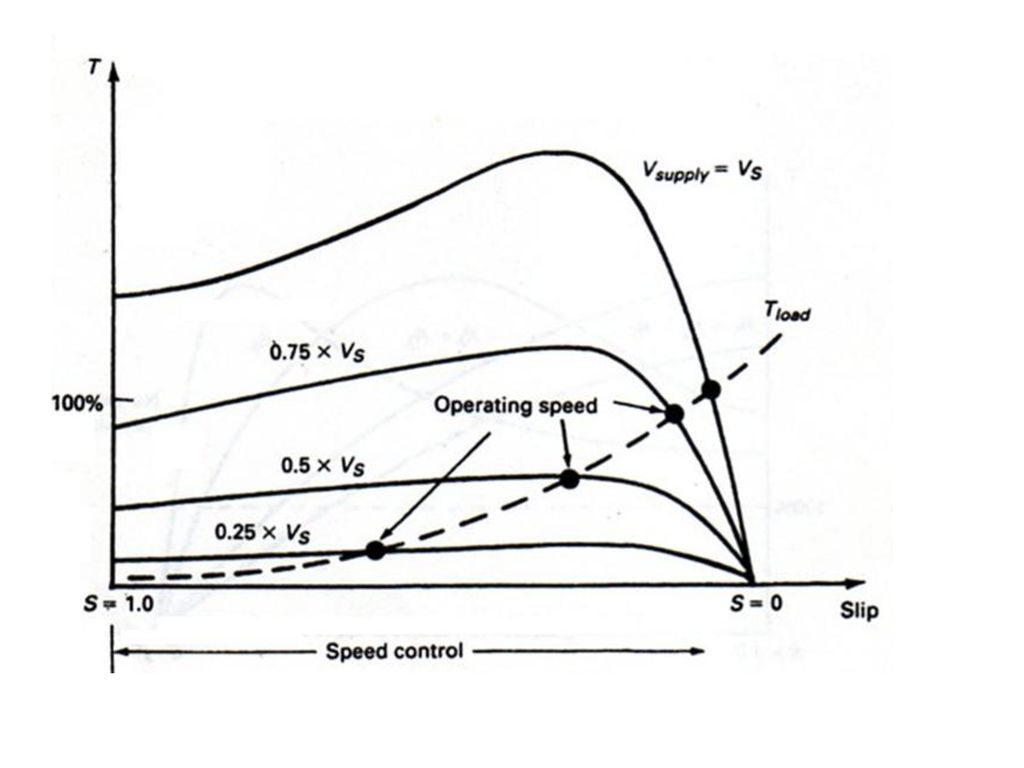

Simple Starter Circuit
39

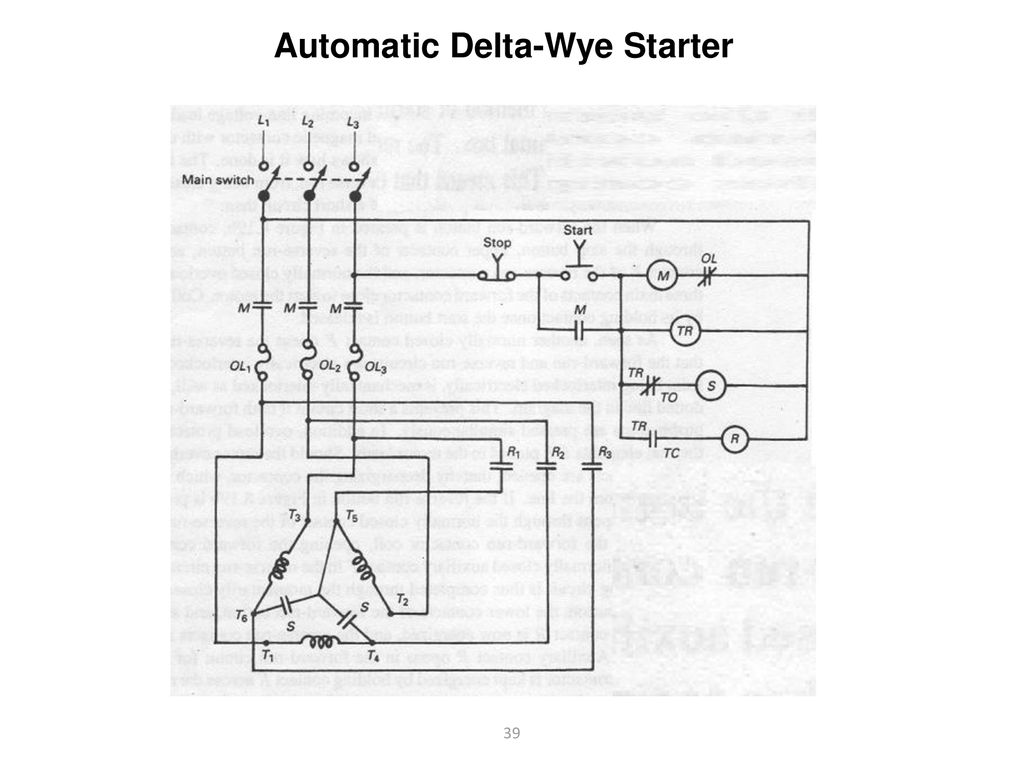

Automatic Delta-Wye Starter
40

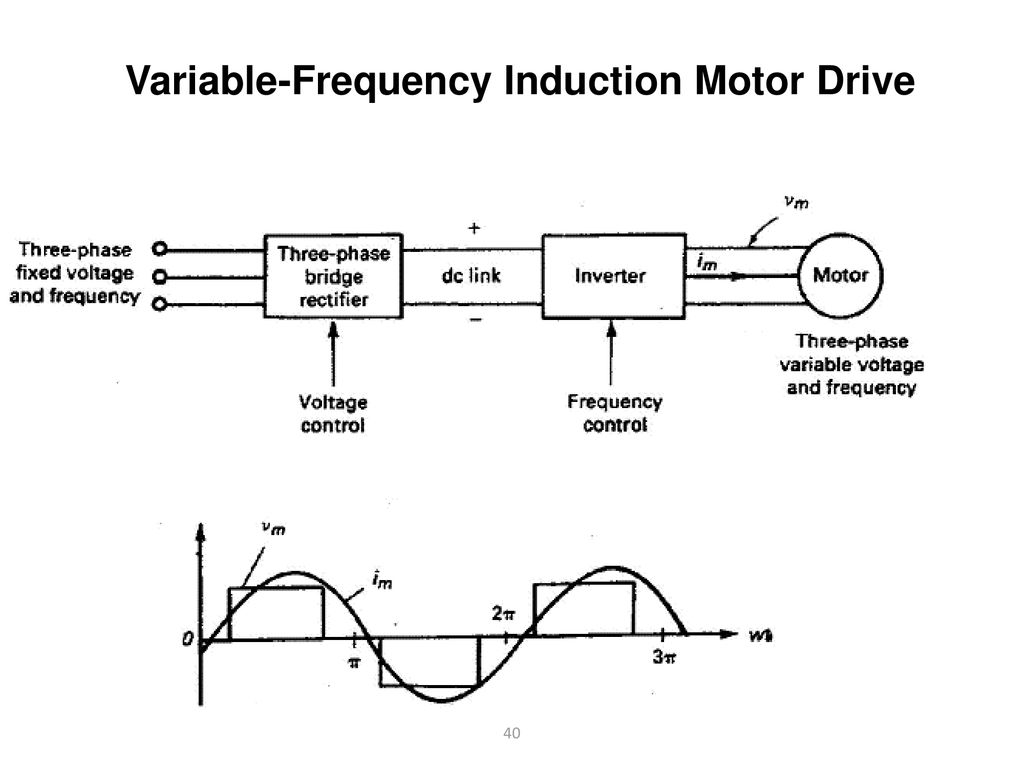

Variable-Frequency Induction Motor Drive
42

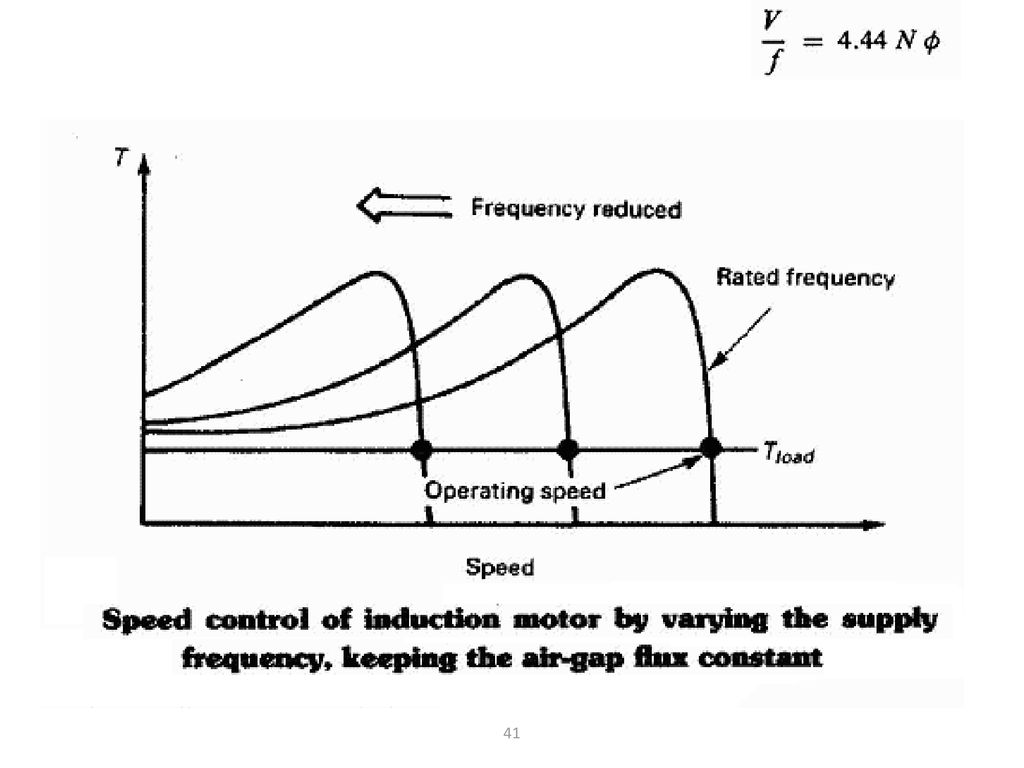

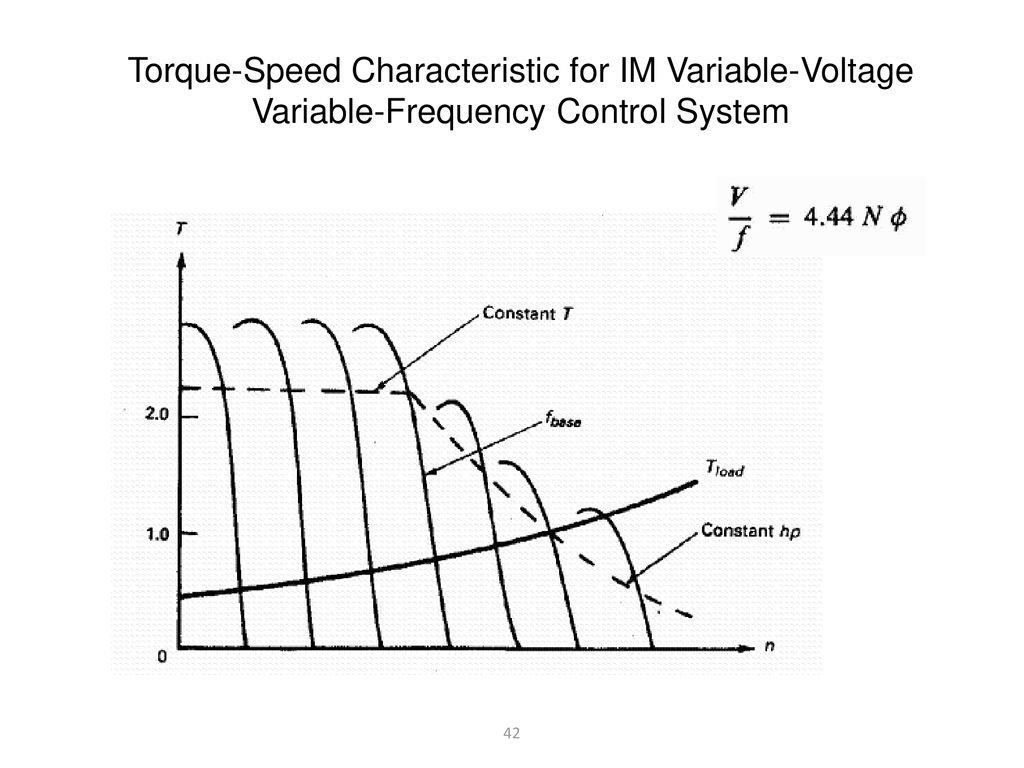

Torque-Speed Characteristic for IM Variable-Voltage Variable-Frequency Control System
