1 Por Luke, Herman, Alex, y Zack
Cumayasa Por Luke, Herman, Alex, y Zack

2 Introducción Alcance Procedimiento Cronograma
Aquí hablaremos del proyecto en general. Hablaremos del Alcance (Scope), Procedimiento (Procedures), Cronograma (timeline). Alcance: elegir un sitio por el estudio y después hacer el estudio. Procedimiento Juntar Datos Visitar El sitio Juntar mas datos Hacer Modelos Analizar los resultados El cronograma tomo’ lugar durante este semestre de invierno del 2015.

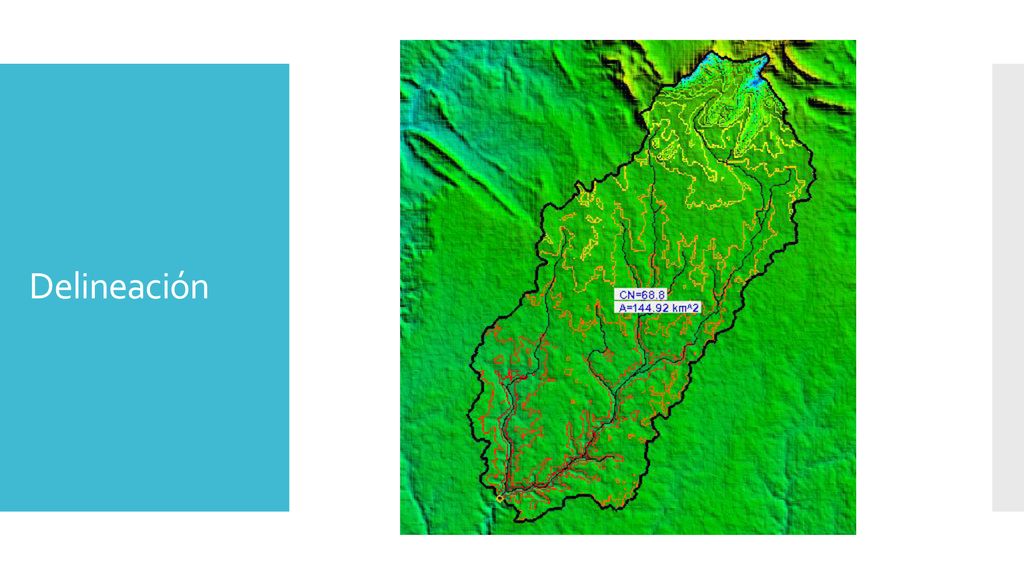

3 Delineación Aquí tenemos la delineación de nuestra Cuenca. Esta’ ubicado por el rio Cumayasa el este de la Republica Dominicana. Hicimos esta delineación en el programa de WMS, y con ella encontramos el área de la Cuenca y el numero de curva. Mas adelante lo utilizamos para correr los modelos.

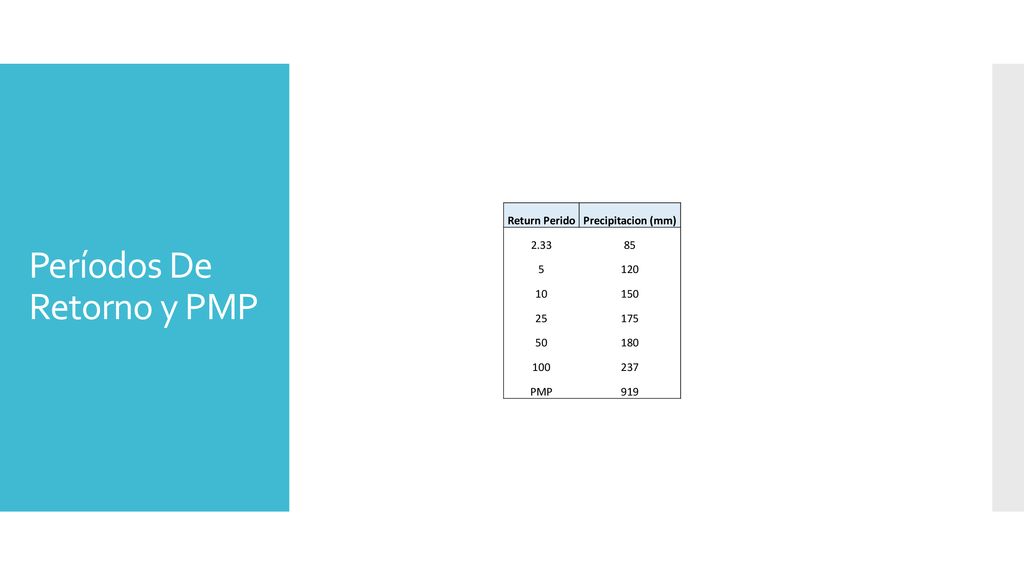

4 Períodos De Retorno y PMP
Return Perido Precipitacion (mm) 2.33 85 5 120 10 150 25 175 50 180 100 237 PMP 919 La primera cosa que hicimos al regresa fue calcular los periodos de retorno. Hicimos esto utilizando el Atlas Hidrológica de La Republica Dominicana. Después calculamos el PMP utilizando el método Herschfield que es calcular el promedio, después desviación estándar y lo agregamos 15 veces al promedio. Por eso se ve muy alto, y no parece factible.

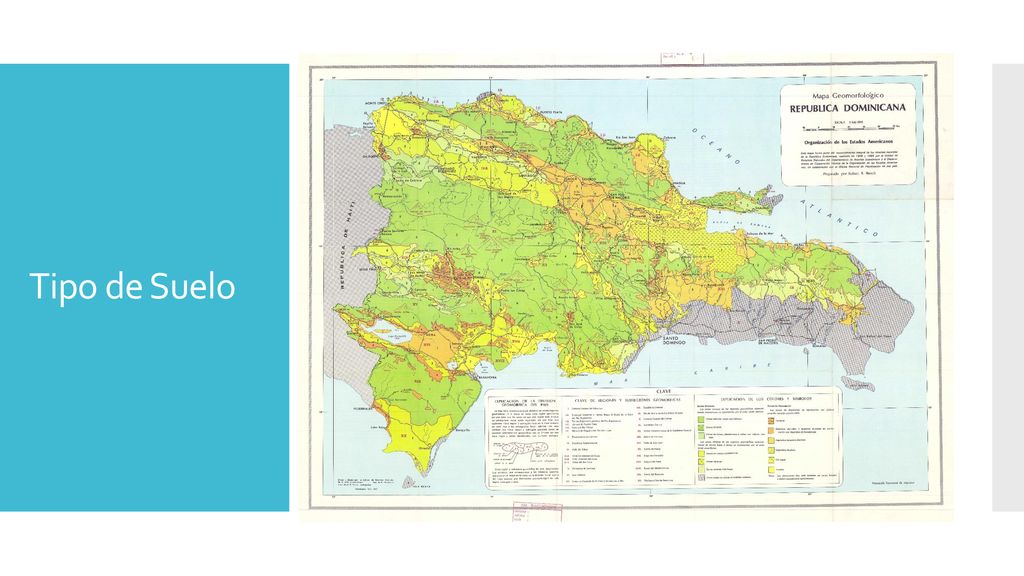

5 Tipo de Suelo Vimos en la visita al sitio, que el tipo de suelo del sitio era kárstica, y esto no es adecuado por tener un deposito. Nos habían dicho que en el sitio donde van a construir el deposito es de tipo de suelo diferente, pero, en esta mapa que encontramos vimos que es el mismo kárstica.

6 Curva De Duración de Corriente
En nuestro análisis calculamos dos curvas de duración. Uno hicimos con unas ecuaciones de regresión. El segundo calculamos utilizando los datos que recibimos del INDRHI y un modelo de largo plazo. Las dos curvas son muy diferentes aun que sean del mismo orden de magnitud.

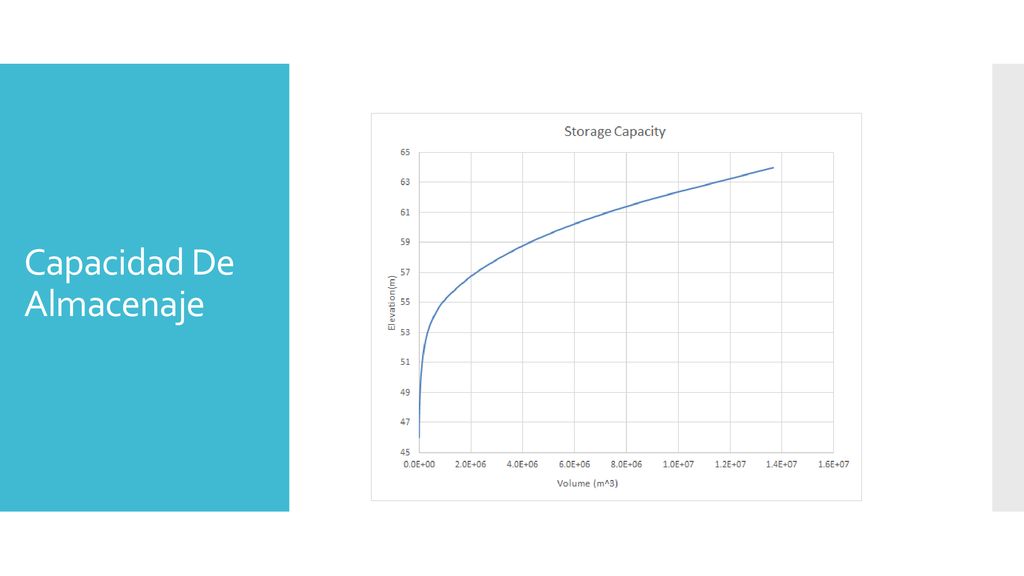

7 Capacidad De Almacenaje
Después Calculamos la capacidad de almacenaje con un modelo de elevación digital basado en datos de SRTM. Hicimos los supuestos siguientes: Que el dedo de la presa estaría en una elevación de 46 metros La cresta del aliviadero estaría en una elevación de 65 metros El área total estaría 4.5 kilometro cuadrados

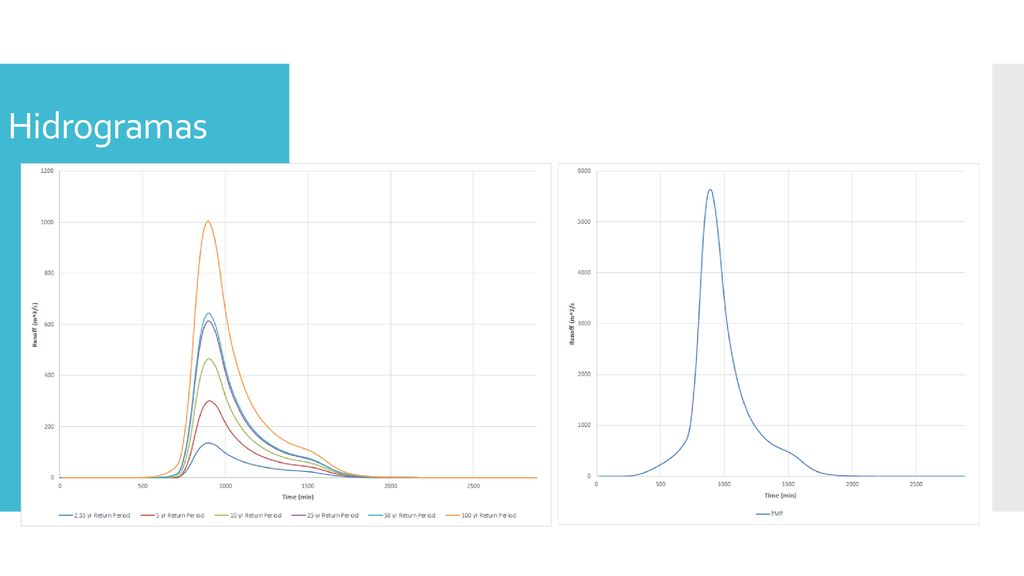

8 Hidrogramas Aquí tenemos las hidrogramas que generamos utilizando HEC HMS. En la izquierda tenemos los de los periodos de retornos, y en la derecha tenemos el PMP. Estos son de tiempo de corto paso, y muestra cuanta agua pasaría por el rio durante los varios tormentas.

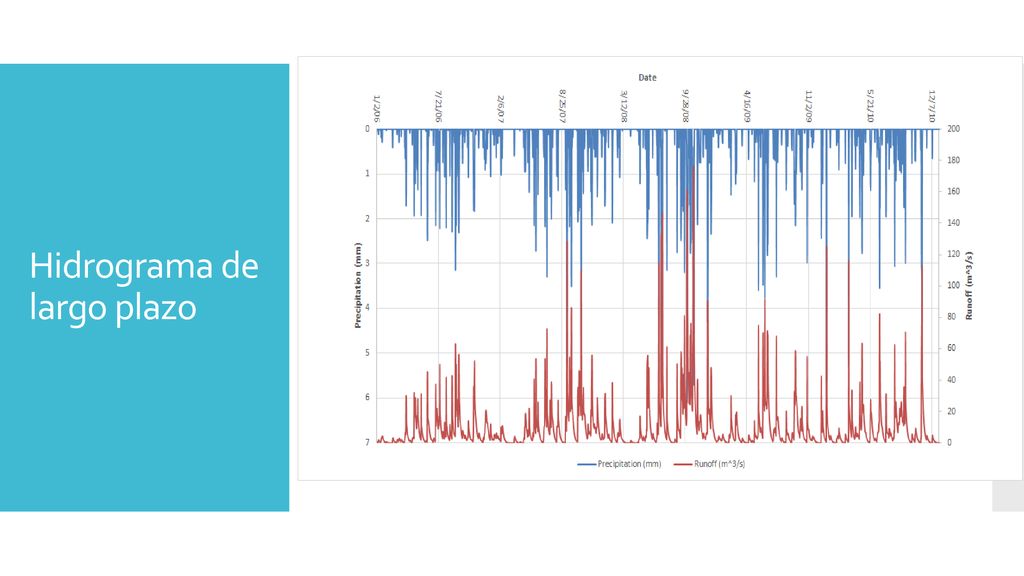

9 Hidrograma de largo plazo
Mas importante tenemos la hidrograma de largo plazo. Muestra como es la precipitación sobre un periodo de cuatro anos, hicimos esta hidrograma con los datos que nos dieron el INDRHI.

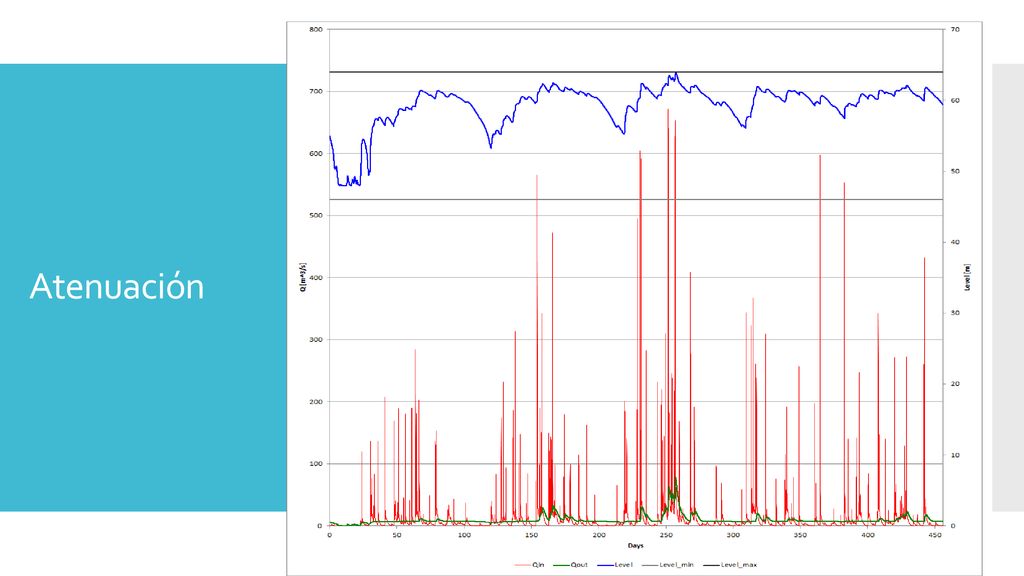

10 Atenuación Con el hidrograma de tiempo largo pudimos hacer una curva de atenuación. Esto nos muestra el nivel del agua en el deposito. El azul es el nivel del agua El rojo es la afluencia El verde es la salida Y las dos líneas son las niveles de agua mínima y máxima.

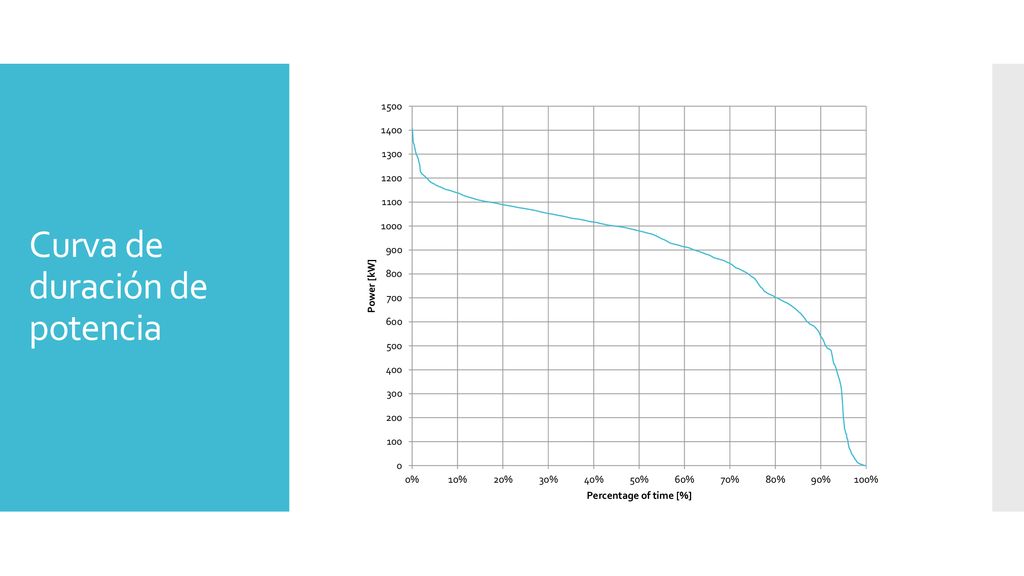

11 Curva de duración de potencia
Esta curva de duración es del poder y muestra cuanto poder se generaría si hicieron una pres con cresta de 61 metros y un pie de 46 metros. Debido a el suelo solamente se podría generar poder con una presa.

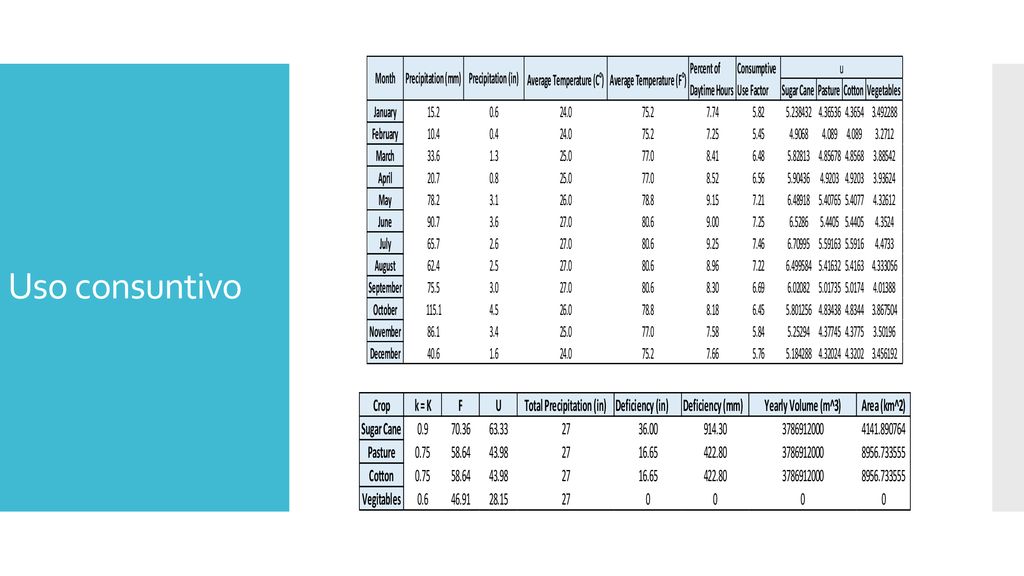

12 Uso consuntivo Con el análisis de uso consuntivo descubrimos que podríamos apoyar unas áreas muy grandes de cana, pasto, algodón, y jardines pequeñas de vegetales se debe hacer sin un deposito.

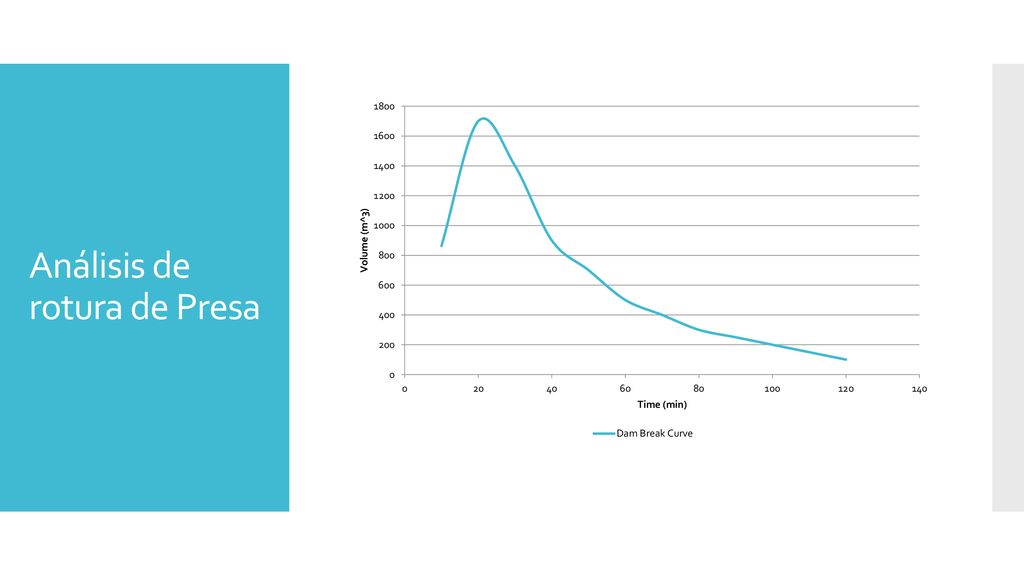

13 Análisis de rotura de Presa
Aquí tenemos la curva de rotura de presa. Que muestra el volumen de agua en contra del tiempo.

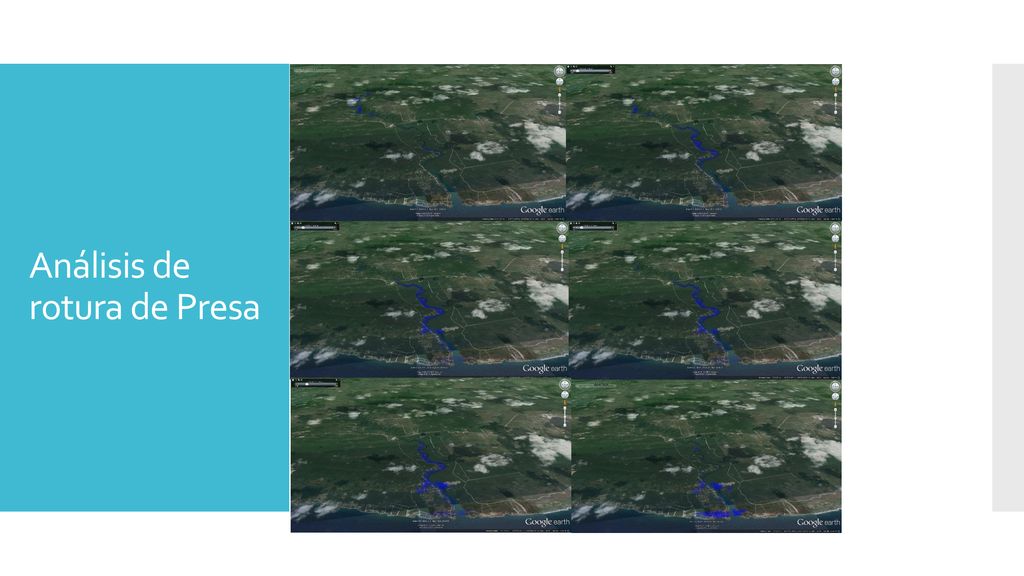

14 Análisis de rotura de Presa
Aquí tenemos unos fotos de la simulación que hicimos de esta rotura.

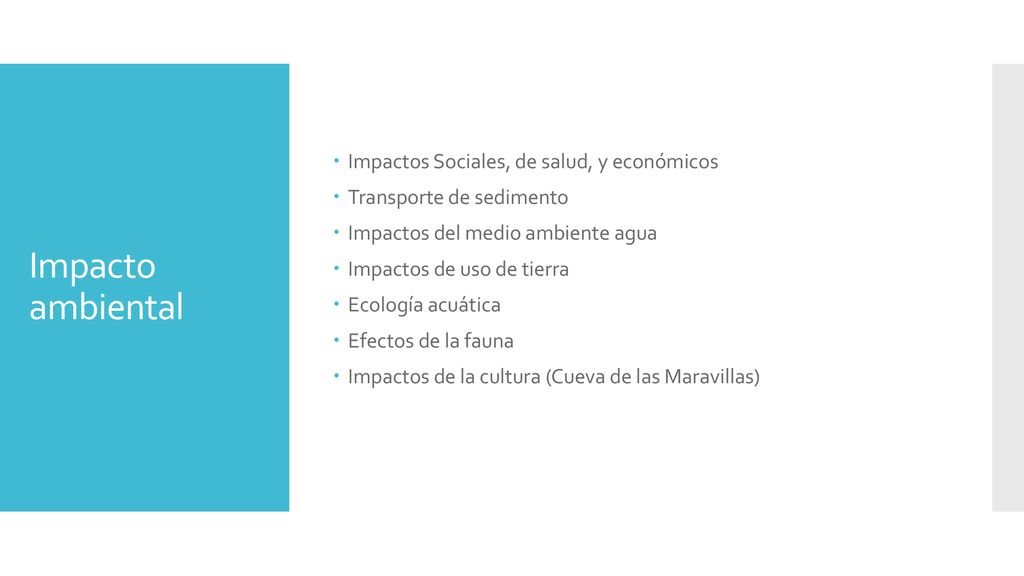

15 Impacto ambiental Impactos Sociales, de salud, y económicos
Transporte de sedimento Impactos del medio ambiente agua Impactos de uso de tierra Ecología acuática Efectos de la fauna Impactos de la cultura (Cueva de las Maravillas) Impacto ambiental La nivel de la mesa de agua crecería y seria posible que inundaría muchas cuevas en el área.

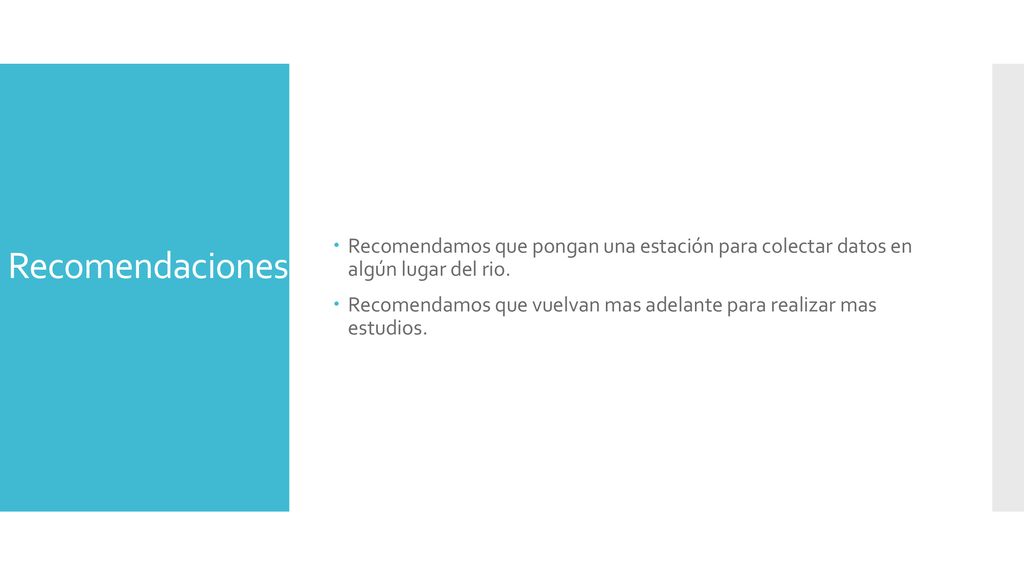

16 Recomendaciones Recomendamos que pongan una estación para colectar datos en algún lugar del rio. Recomendamos que vuelvan mas adelante para realizar mas estudios. Por ahora no creemos que este rio y cuenca va a ser lo mejor opción parar construir una presa y embalse.
