Diseño emisario submarino Descarga de agua residual

Presentación del tema: "Diseño emisario submarino Descarga de agua residual"— Transcripción de la presentación:

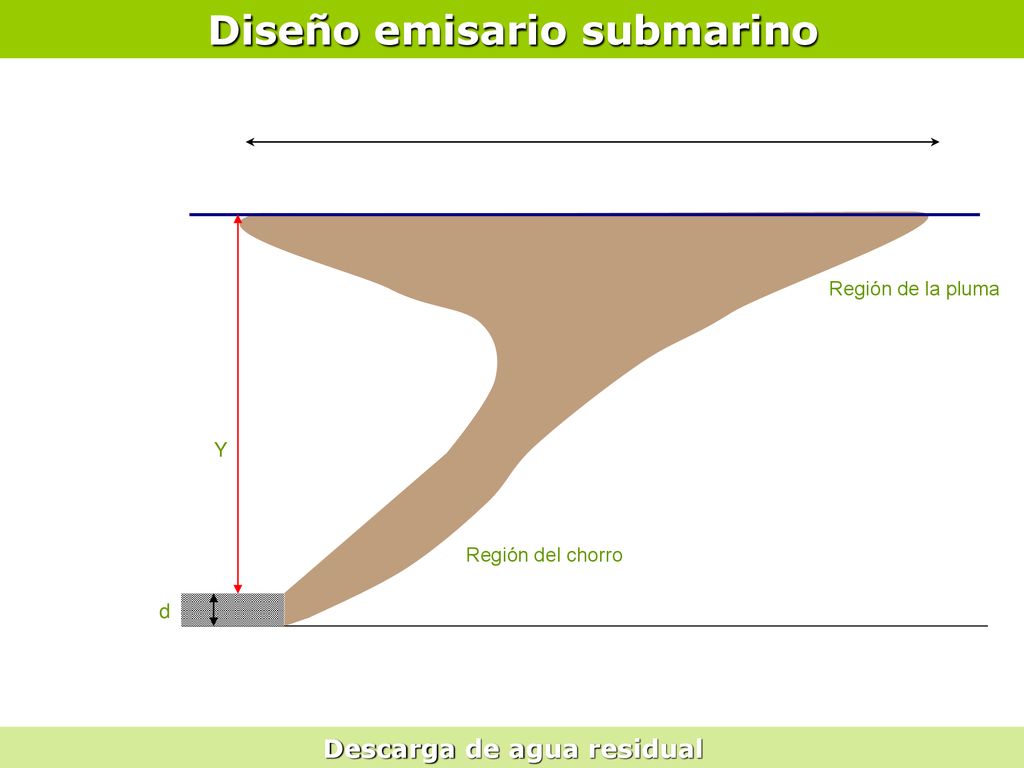

1 Diseño emisario submarino Descarga de agua residual
Región de la pluma Y Región del chorro d Descarga de agua residual

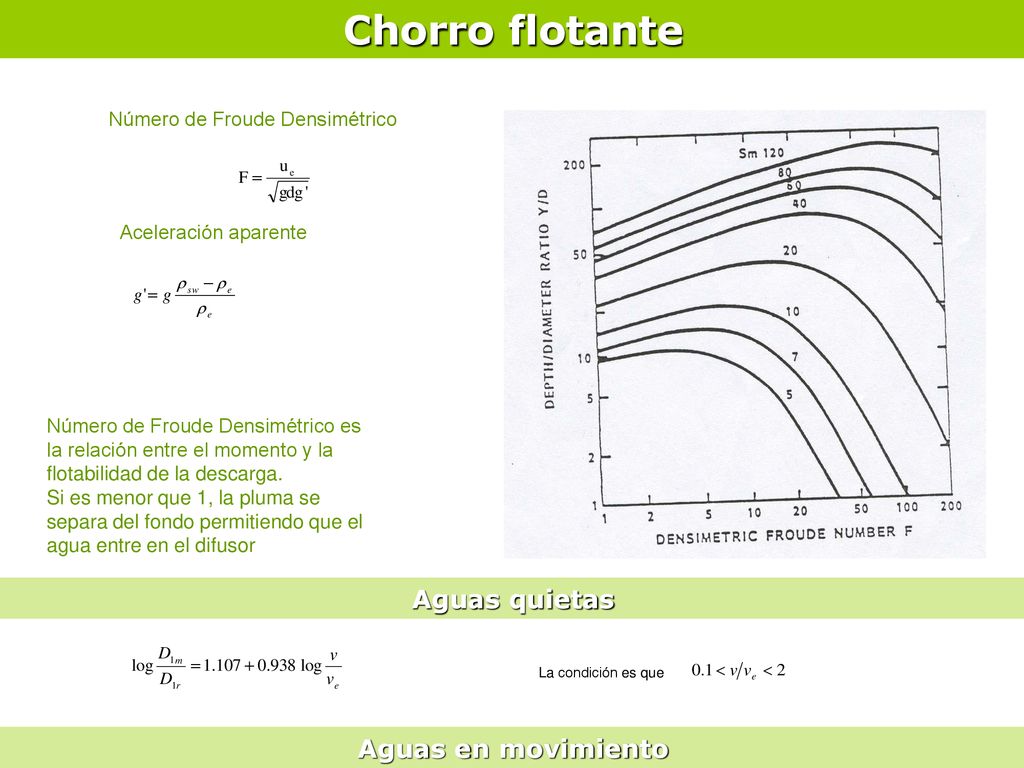

2 Chorro flotante Aguas quietas Aguas en movimiento
Número de Froude Densimétrico Aceleración aparente Número de Froude Densimétrico es la relación entre el momento y la flotabilidad de la descarga. Si es menor que 1, la pluma se separa del fondo permitiendo que el agua entre en el difusor Aguas quietas La condición es que Aguas en movimiento

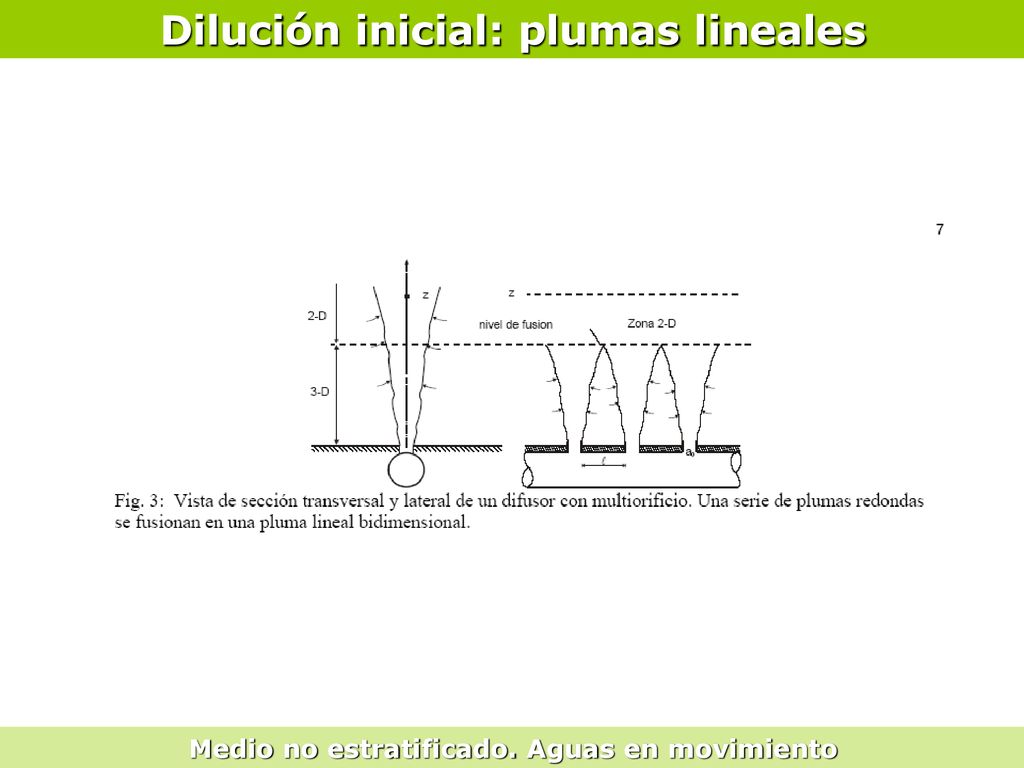

3 Dilución inicial: plumas lineales
Medio no estratificado. Aguas en movimiento

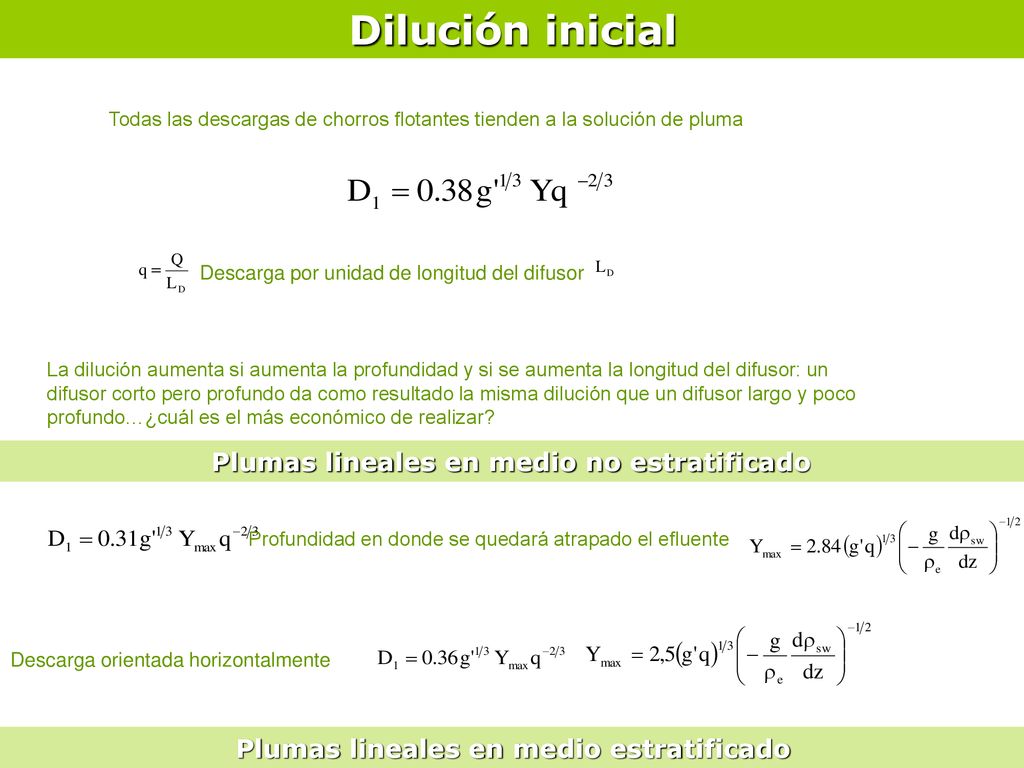

4 Dilución inicial Plumas lineales en medio no estratificado
Todas las descargas de chorros flotantes tienden a la solución de pluma Descarga por unidad de longitud del difusor La dilución aumenta si aumenta la profundidad y si se aumenta la longitud del difusor: un difusor corto pero profundo da como resultado la misma dilución que un difusor largo y poco profundo…¿cuál es el más económico de realizar? Plumas lineales en medio no estratificado Profundidad en donde se quedará atrapado el efluente Descarga orientada horizontalmente Plumas lineales en medio estratificado

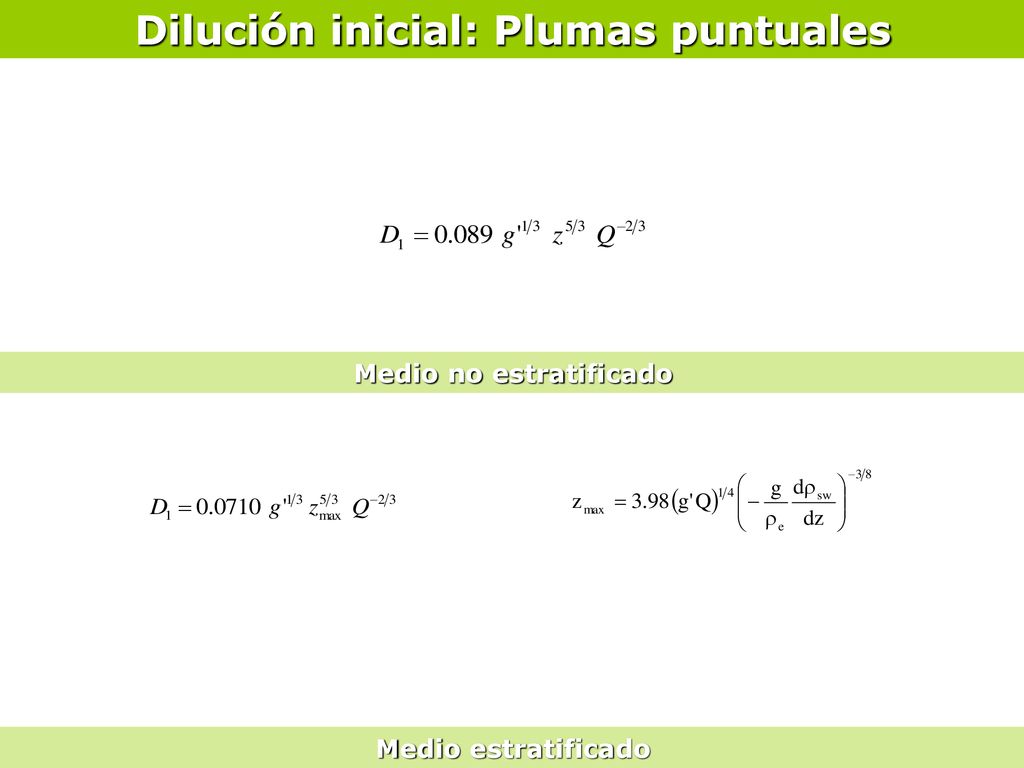

5 Dilución inicial: Plumas puntuales Medio no estratificado
Medio estratificado

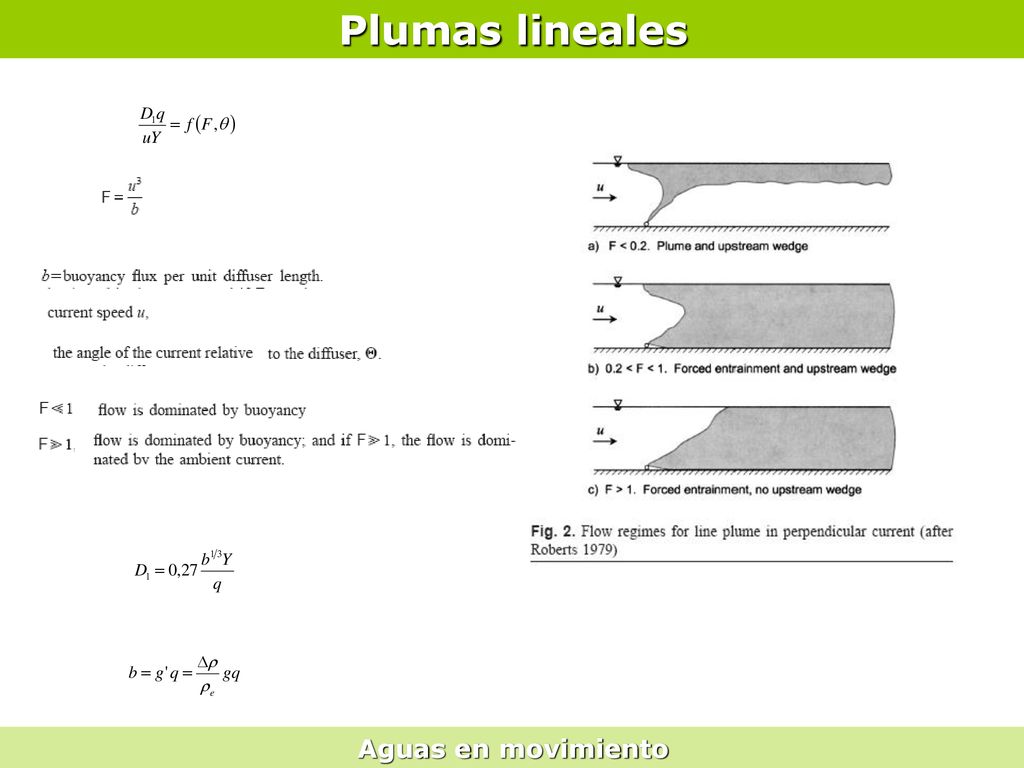

6 Plumas lineales Aguas en movimiento

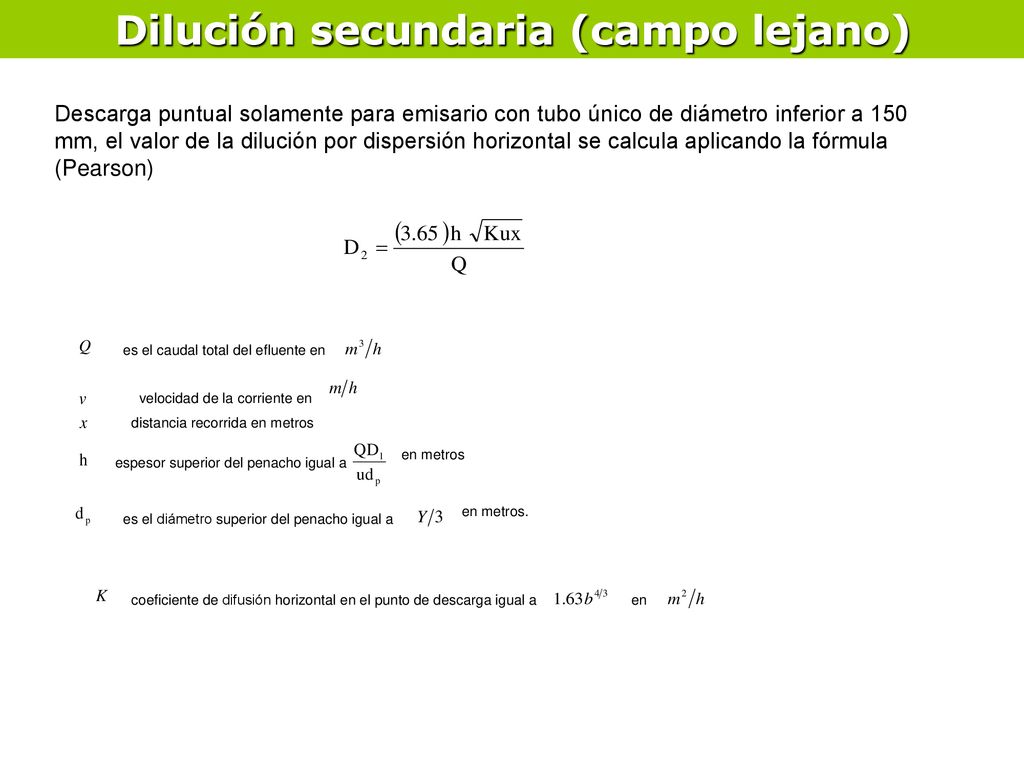

7 Dilución secundaria (campo lejano)
Descarga puntual solamente para emisario con tubo único de diámetro inferior a 150 mm, el valor de la dilución por dispersión horizontal se calcula aplicando la fórmula (Pearson) es el caudal total del efluente en velocidad de la corriente en distancia recorrida en metros en metros espesor superior del penacho igual a en metros. es el diámetro superior del penacho igual a coeficiente de difusión horizontal en el punto de descarga igual a en

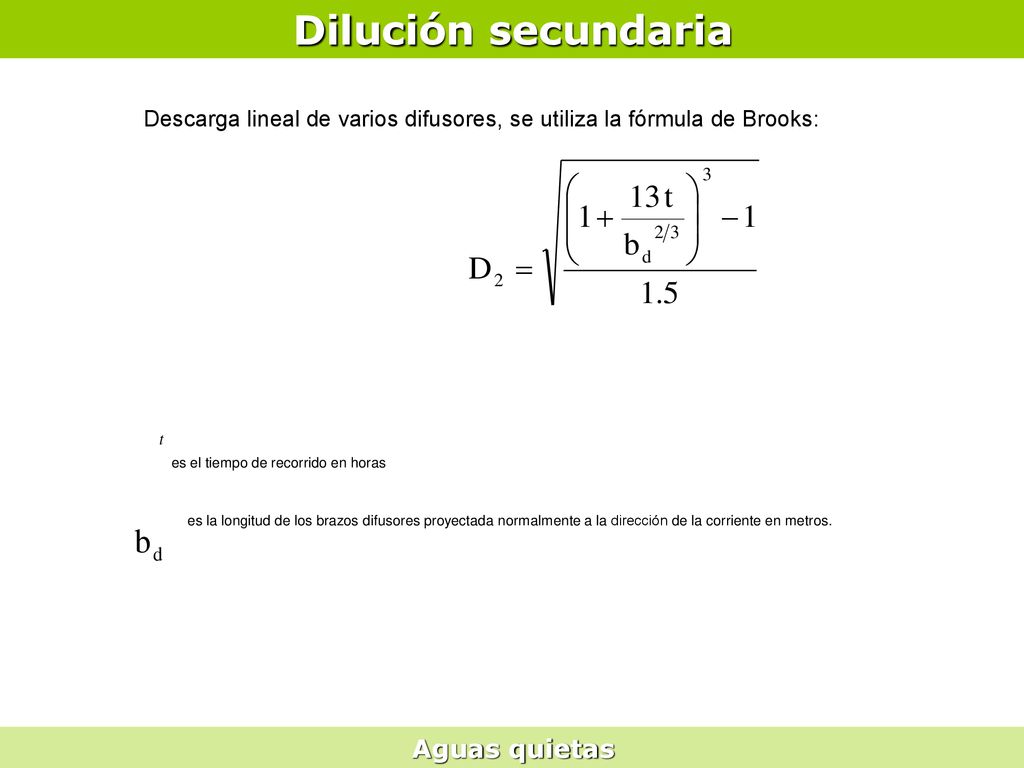

8 Dilución secundaria Aguas quietas
Descarga lineal de varios difusores, se utiliza la fórmula de Brooks: es el tiempo de recorrido en horas es la longitud de los brazos difusores proyectada normalmente a la dirección de la corriente en metros. Aguas quietas

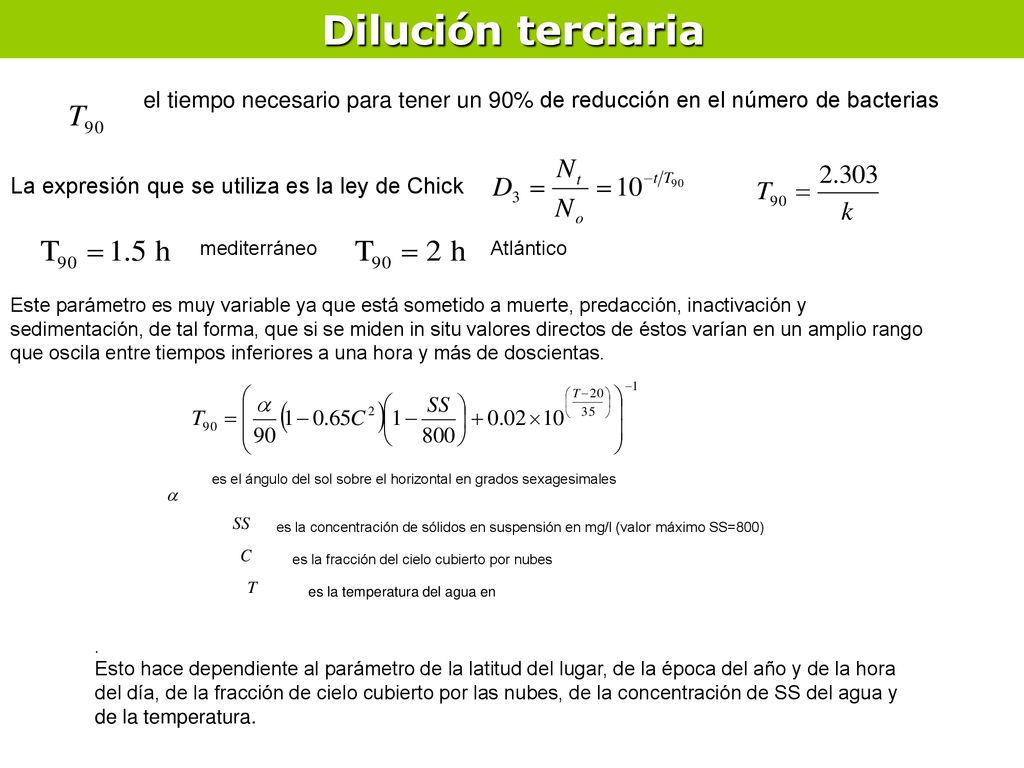

9 Dilución terciaria el tiempo necesario para tener un 90% de reducción en el número de bacterias La expresión que se utiliza es la ley de Chick mediterráneo Atlántico Este parámetro es muy variable ya que está sometido a muerte, predacción, inactivación y sedimentación, de tal forma, que si se miden in situ valores directos de éstos varían en un amplio rango que oscila entre tiempos inferiores a una hora y más de doscientas. es el ángulo del sol sobre el horizontal en grados sexagesimales es la concentración de sólidos en suspensión en mg/l (valor máximo SS=800) es la fracción del cielo cubierto por nubes es la temperatura del agua en . Esto hace dependiente al parámetro de la latitud del lugar, de la época del año y de la hora del día, de la fracción de cielo cubierto por las nubes, de la concentración de SS del agua y de la temperatura.
