Alarma Gran Scenic, por JMGarcia

Presentación del tema: "Alarma Gran Scenic, por JMGarcia"— Transcripción de la presentación:

1 Alarma Gran Scenic, por JMGarcia
clubscenic2 :: foroscenic2.com

2 clubscenic2 :: foroscenic2.com
Despues de mucho investigar me he decido a montar la alarma... Ya superada la fase de información, acopio de materiales, desesperacion y demas, hoy era el gran dia. La referencia de la alarma para nuestros coches es Para el GS es Ademas personalmente ya he encontrado el modulo ANTI-LEVANTAMIENTO ref.: que voy a poner. Bronca que he de hechar a Renault por vender un modulo para una alarma y que no hay forma de conectar. Pero contactos telefonicos con Cobra Italia y España (Figueras-Gerona) me resolvieron las dudas. Alarma especifica RENAULT para Scenic. Ref.: y para GS clubscenic2 :: foroscenic2.com

3 clubscenic2 :: foroscenic2.com
El modulo anti-levantamiento Funcionamiento del modulo ANTI-LEVANTAMIENTO clubscenic2 :: foroscenic2.com

4 clubscenic2 :: foroscenic2.com
Modulo anti-levantamiento ref.: clubscenic2 :: foroscenic2.com

5 clubscenic2 :: foroscenic2.com
Debido a que la alarma NO trae conector para modulos... se pela la funda que trae y afloran los hilos de los modulos y el conector del led de funcionamiento de alarma. Pelada la funda se ven los cables de modulos y el del led clubscenic2 :: foroscenic2.com

6 clubscenic2 :: foroscenic2.com
El manual de la alarma no lo dan cuando te instala el conce la alarma, ya que si te lo da te tiras de los pelos de la pasta que te han cobrado pudiendotelo hacer tu. Aqui teneis los manuales: clubscenic2 :: foroscenic2.com

7 clubscenic2 :: foroscenic2.com
Comenzamos desmontando el guarnecido de la izquierda-trasera interior del coche. Y descubrimos el conector de la preinstalacion que el coche ya trae. clubscenic2 :: foroscenic2.com

8 clubscenic2 :: foroscenic2.com
Paso de rueda descubierto clubscenic2 :: foroscenic2.com

9 clubscenic2 :: foroscenic2.com
Descubrimos el conector de la preinstalación clubscenic2 :: foroscenic2.com

10 clubscenic2 :: foroscenic2.com
Conector de la preinstalacion de la alarma clubscenic2 :: foroscenic2.com

11 clubscenic2 :: foroscenic2.com
La alarma ya atornillada en el lugar indicado por el manual. Y el modulo anti-levantamiento en una posicion lo mas horizontal posible encima del paso de rueda. Alarma instalada clubscenic2 :: foroscenic2.com

12 clubscenic2 :: foroscenic2.com
Modulo anti-levantamiento clubscenic2 :: foroscenic2.com

13 clubscenic2 :: foroscenic2.com
Comienzo a mancharme de grasa... Colocamos el sensor de apertura del capo delantero. Colocacion de masa y positivo del boton de apartura de capo clubscenic2 :: foroscenic2.com

14 clubscenic2 :: foroscenic2.com
Boton de apertura de capo clubscenic2 :: foroscenic2.com

15 clubscenic2 :: foroscenic2.com

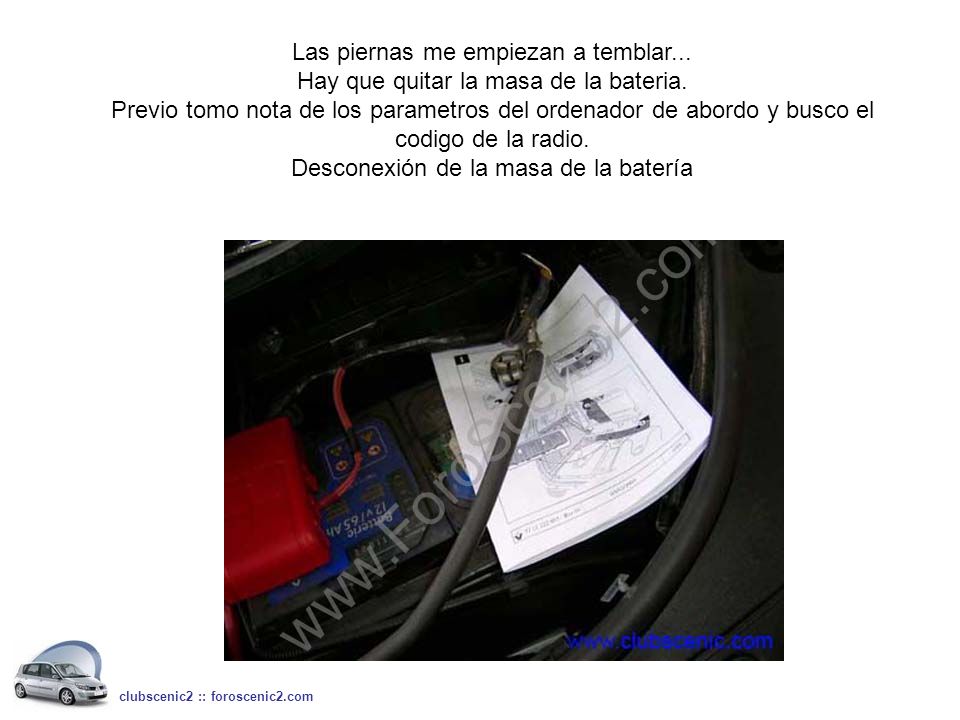

Las piernas me empiezan a temblar... Hay que quitar la masa de la bateria. Previo tomo nota de los parametros del ordenador de abordo y busco el codigo de la radio. Desconexión de la masa de la batería clubscenic2 :: foroscenic2.com

16 clubscenic2 :: foroscenic2.com
Conector de la alarma ya conectado al sistema clubscenic2 :: foroscenic2.com

17 clubscenic2 :: foroscenic2.com
Aprovechando la coyuntura de tener que quitar la tapa le pongo una mas pequeña y molona. TAPA PROTECTOR ref.: , precio 2,59€ (IVA incluido) clubscenic2 :: foroscenic2.com
