DEFINICIÓN DE LOS EQUIPOS ADICIONALES DE POTENCIA REACTIVA FIJA Y VARIABLE NECESARIOS PARA LA OPERACIÓN DE NUEVA LÍNEA DE CONEXIÓN EN 500 kV CONSIDERANDO LAS PARTICULARIDADES DEL SISTEMA ELÉCTRICO EN EL NORTE DE CHILE VCONCIER-CL-OM ALEX SANTANDER, DENINSON FUENTES, EDUARDO ESPERGUEL, VÍCTOR ÁLVAREZ COORDINADOR ELECTRICO NACIONAL Gerencia de Planificación de la Transmisión

2

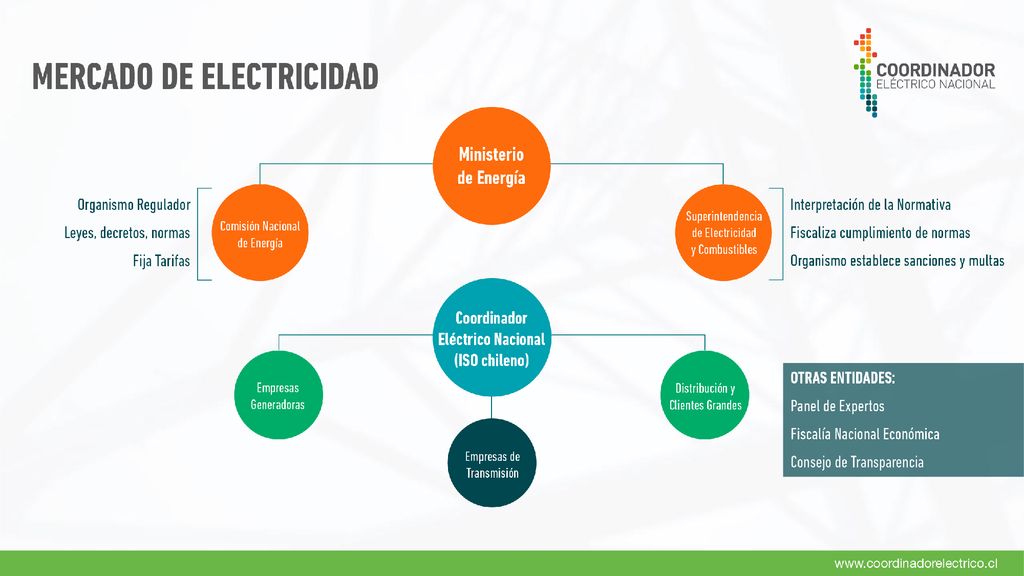

3

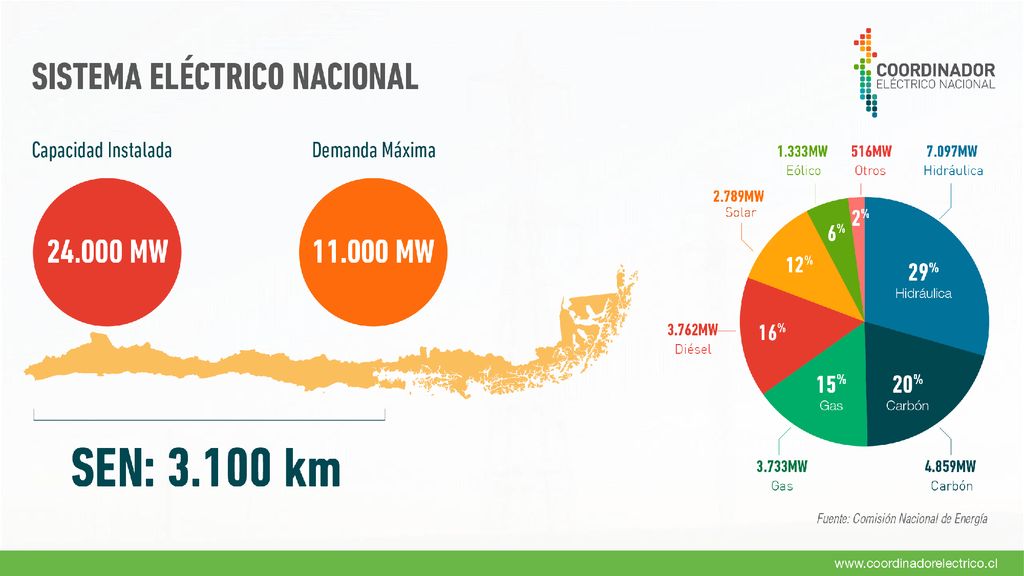

4

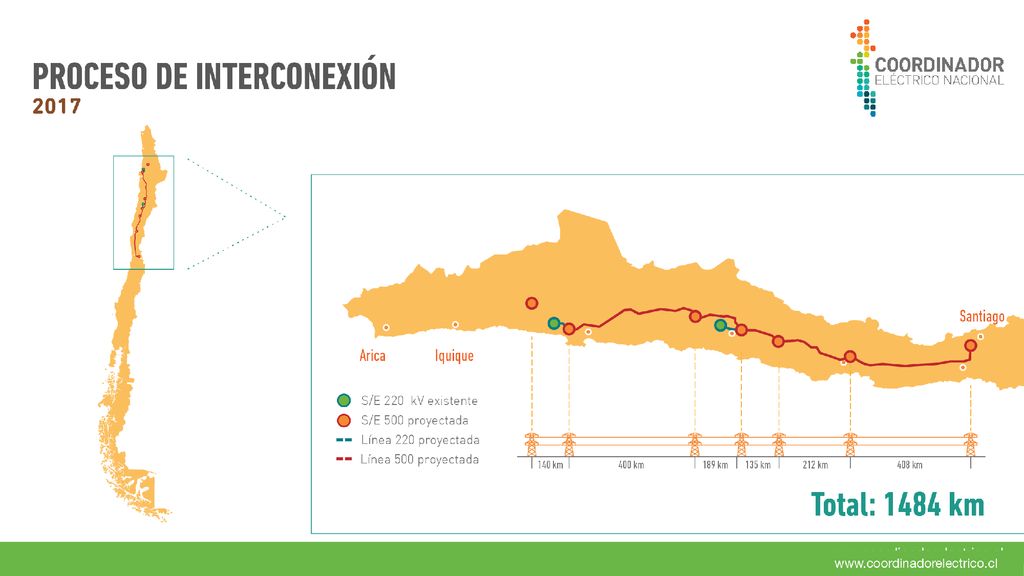

5

6 Compensación reactiva línea 2x500 kV Nueva Pan de Azúcar-Polpaico

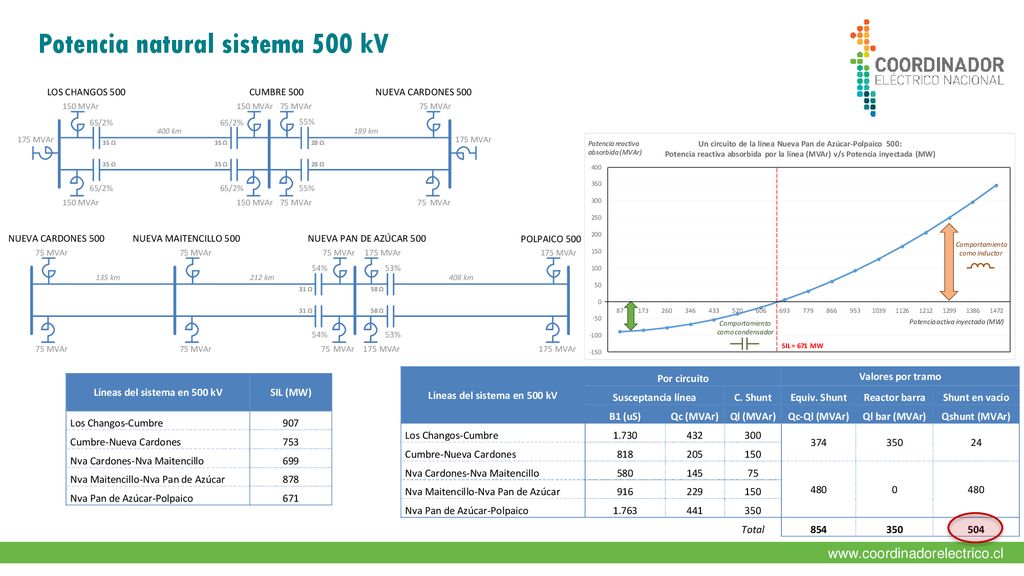

7 Potencia natural sistema 500 kV

8 Localización no adaptada de CS Línea Nva P. Azúcar-Polpaico

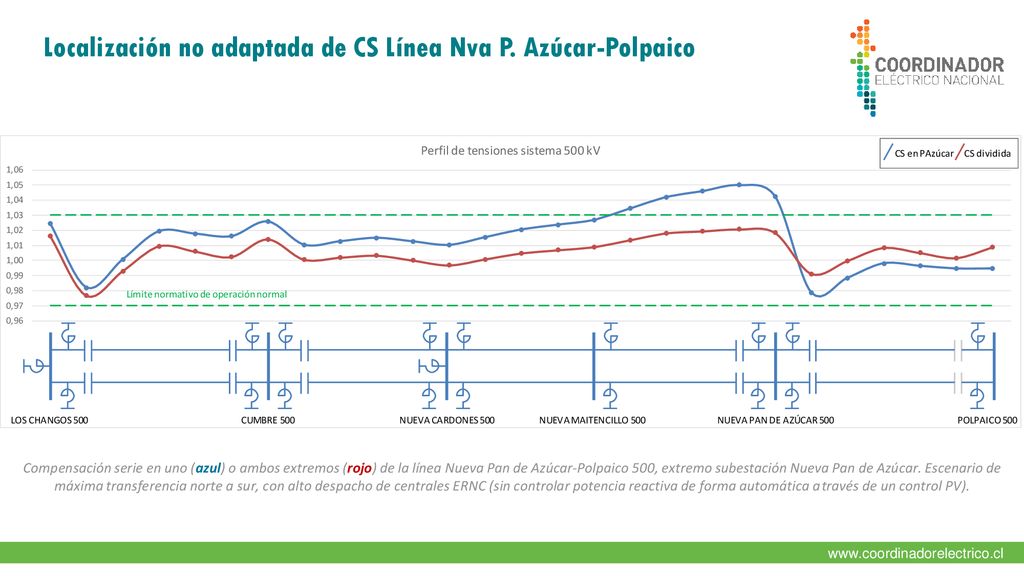

Compensación serie en uno (azul) o ambos extremos (rojo) de la línea Nueva Pan de Azúcar-Polpaico 500, extremo subestación Nueva Pan de Azúcar. Escenario de máxima transferencia norte a sur, con alto despacho de centrales ERNC (sin controlar potencia reactiva de forma automática a través de un control PV).

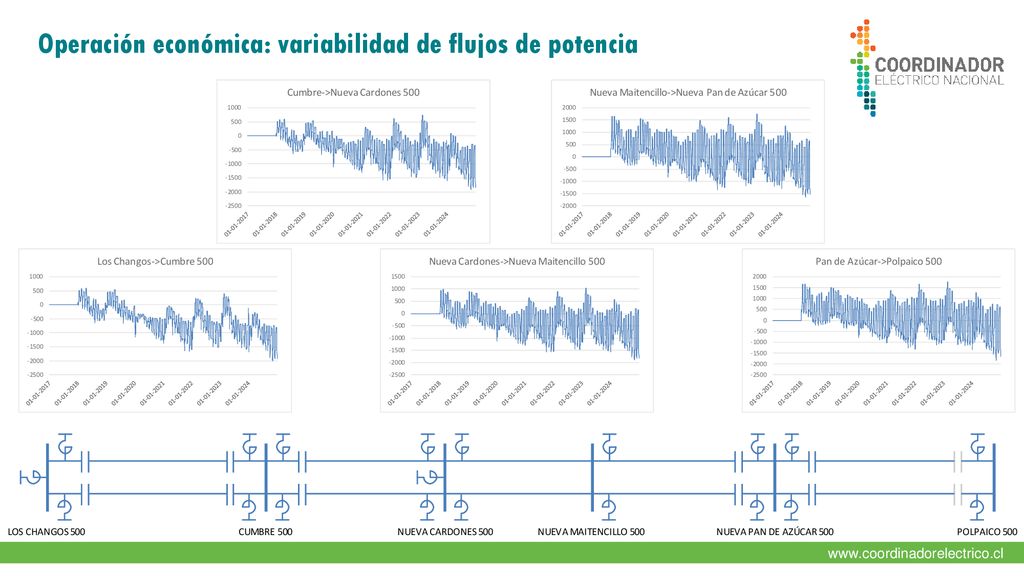

9 Operación económica: variabilidad de flujos de potencia

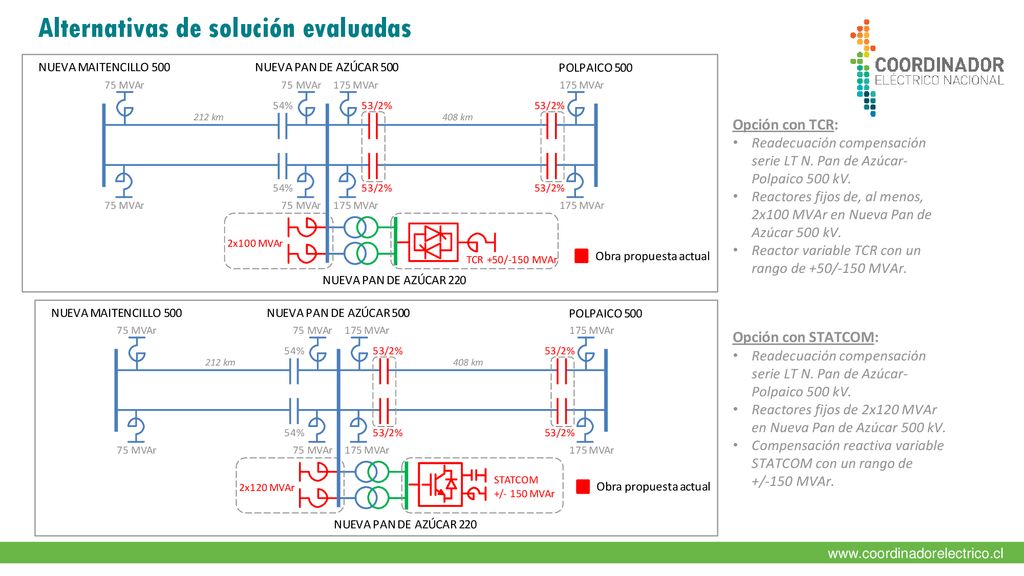

10 Alternativas de solución evaluadas
Opción con TCR: Readecuación compensación serie LT N. Pan de Azúcar-Polpaico 500 kV. Reactores fijos de, al menos, 2x100 MVAr en Nueva Pan de Azúcar 500 kV. Reactor variable TCR con un rango de +50/-150 MVAr. Opción con STATCOM: Readecuación compensación serie LT N. Pan de Azúcar-Polpaico 500 kV. Reactores fijos de 2x120 MVAr en Nueva Pan de Azúcar 500 kV. Compensación reactiva variable STATCOM con un rango de +/-150 MVAr.

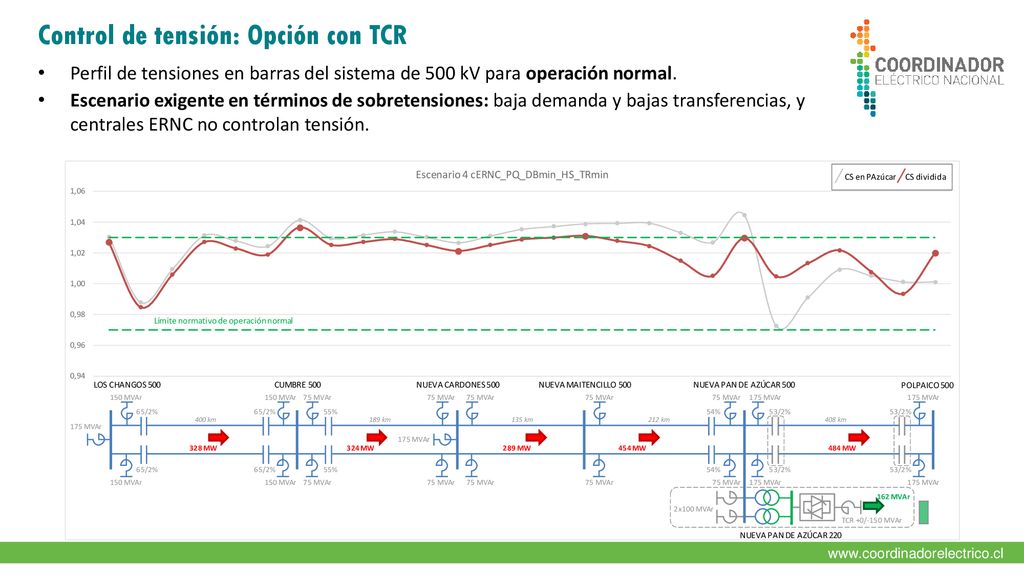

11 Control de tensión: Opción con TCR
Perfil de tensiones en barras del sistema de 500 kV para operación normal. Escenario exigente en términos de sobretensiones: baja demanda y bajas transferencias, y centrales ERNC no controlan tensión.

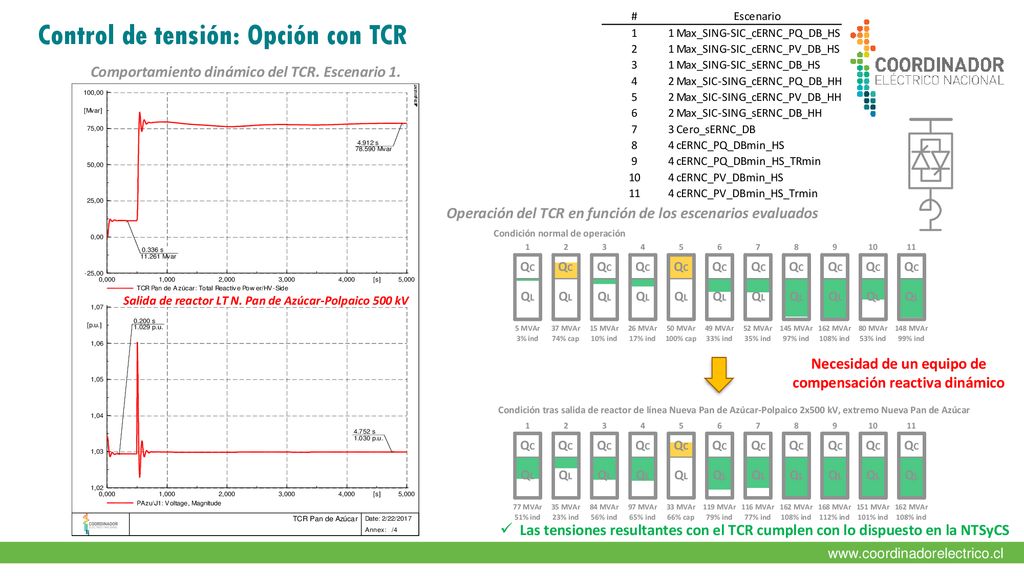

12 Control de tensión: Opción con TCR
Comportamiento dinámico del TCR. Escenario 1. Operación del TCR en función de los escenarios evaluados Salida de reactor LT N. Pan de Azúcar-Polpaico 500 kV Necesidad de un equipo de compensación reactiva dinámico Las tensiones resultantes con el TCR cumplen con lo dispuesto en la NTSyCS

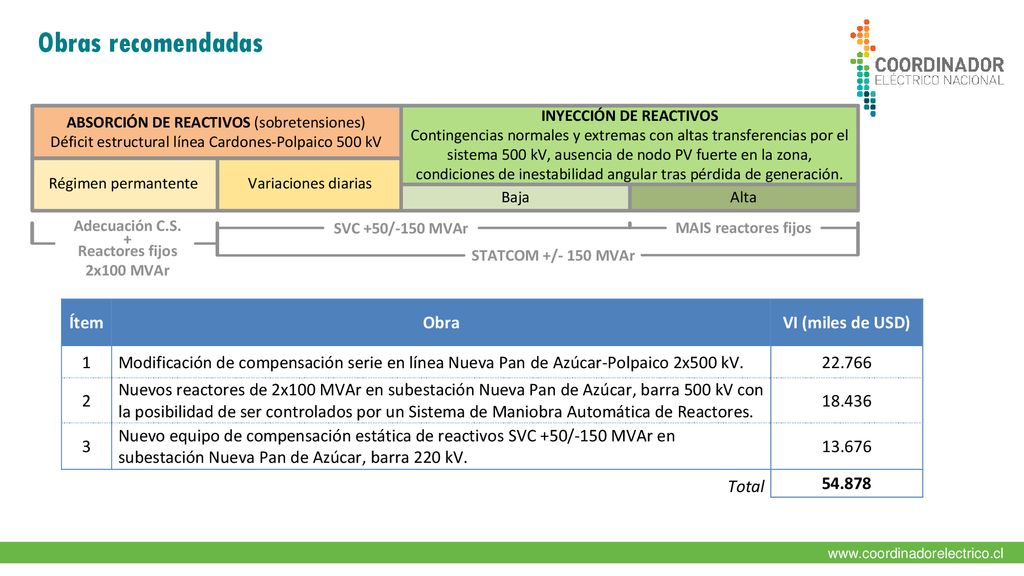

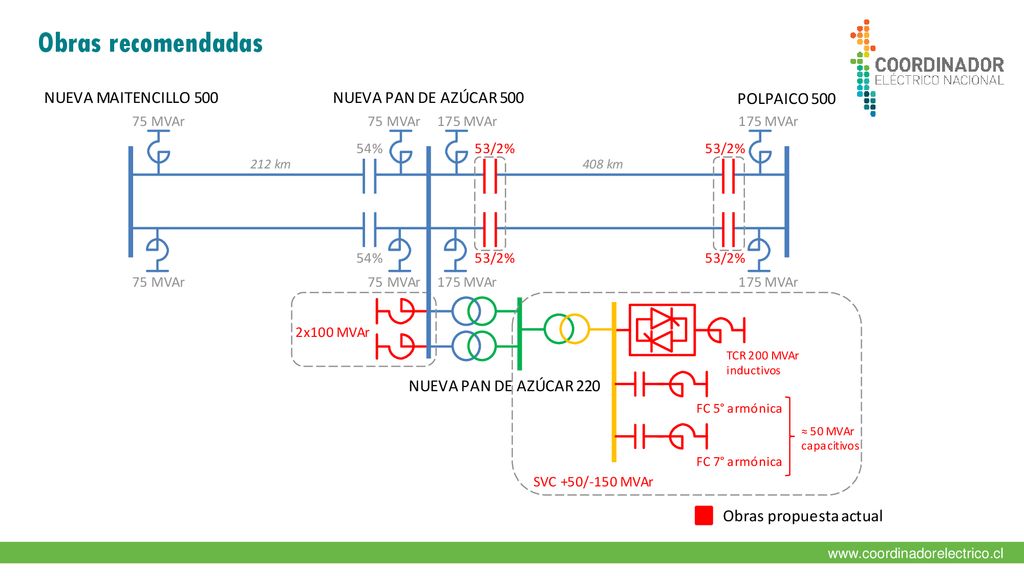

13 Obras recomendadas

14 Obras recomendadas

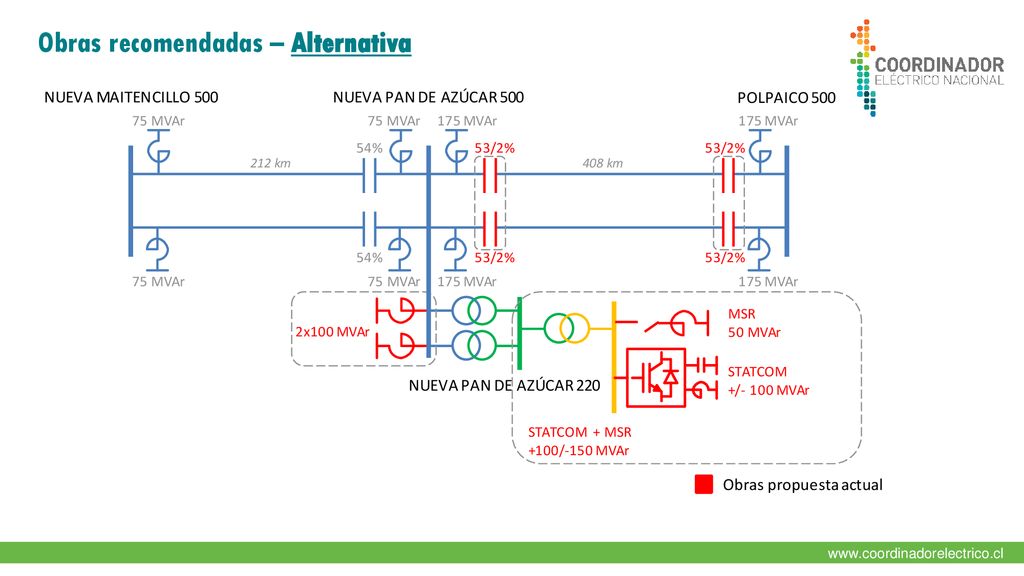

15 Obras recomendadas – Alternativa

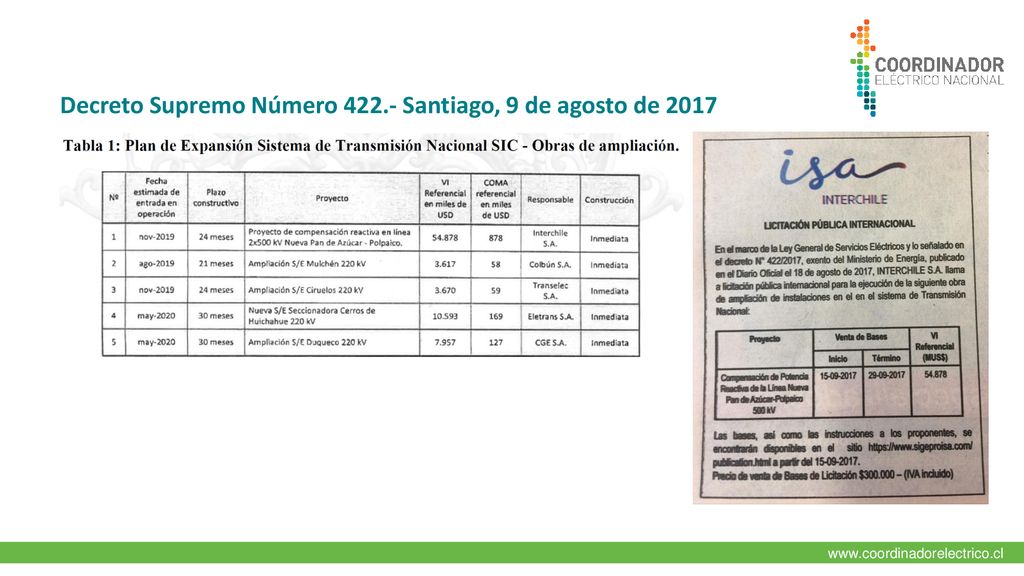

16 Decreto Supremo Número 422.- Santiago, 9 de agosto de 2017

17 Anexo: Disminución Compensación Serie Pan de Azúcar 500 kV

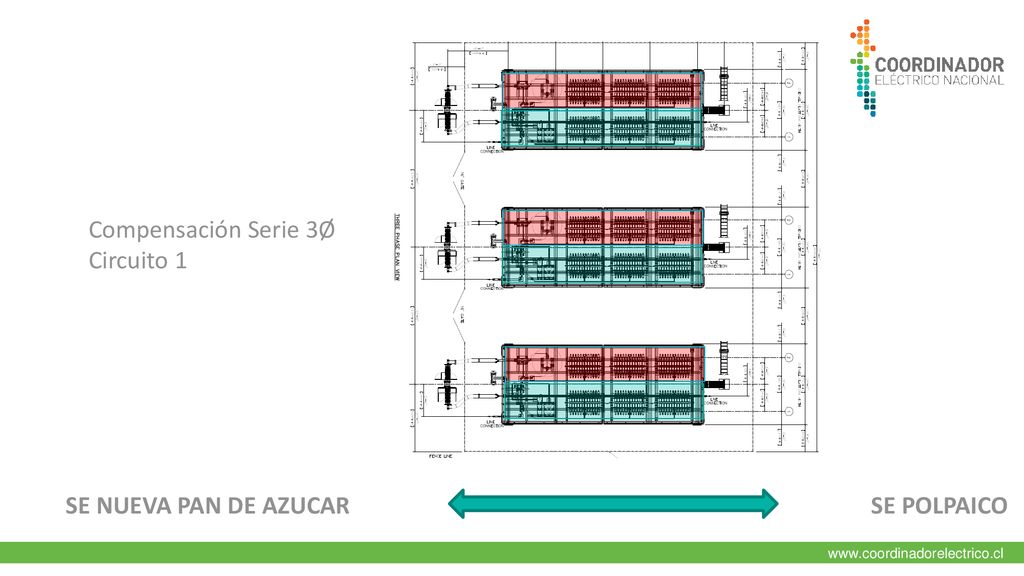

18 Compensación Serie 3Ø Circuito 1 SE NUEVA PAN DE AZUCAR SE POLPAICO

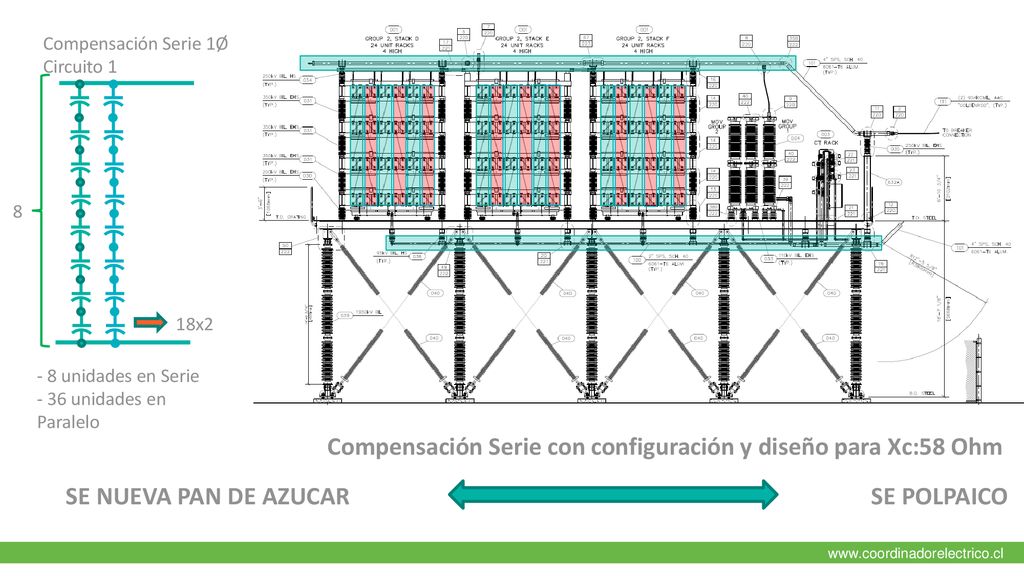

19 Compensación Serie con configuración y diseño para Xc:58 Ohm
Circuito 1 8 18x2 - 8 unidades en Serie - 36 unidades en Paralelo Compensación Serie con configuración y diseño para Xc:58 Ohm SE NUEVA PAN DE AZUCAR SE POLPAICO

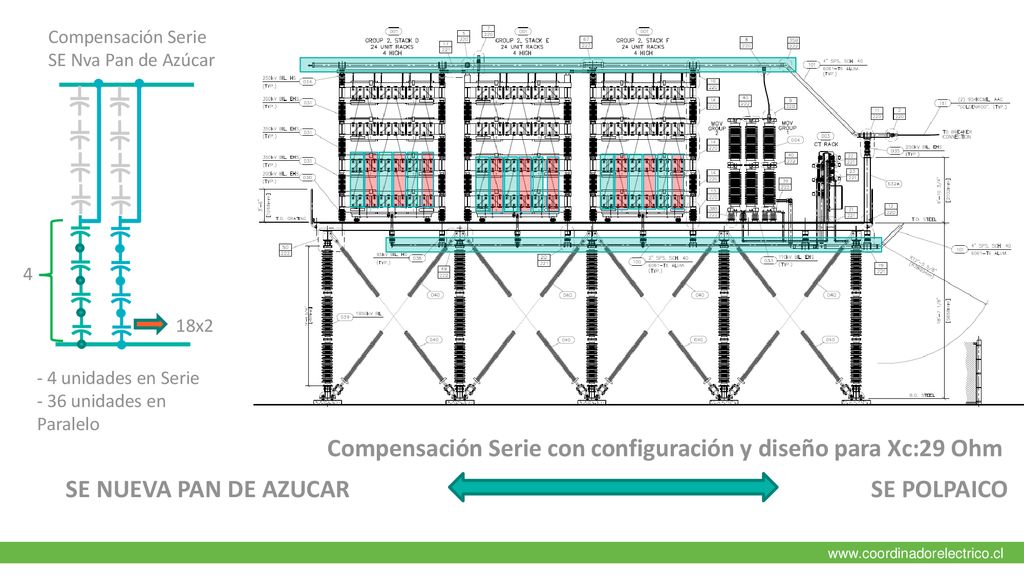

20 Compensación Serie con configuración y diseño para Xc:29 Ohm
SE Nva Pan de Azúcar 4 18x2 - 4 unidades en Serie - 36 unidades en Paralelo Compensación Serie con configuración y diseño para Xc:29 Ohm SE NUEVA PAN DE AZUCAR SE POLPAICO

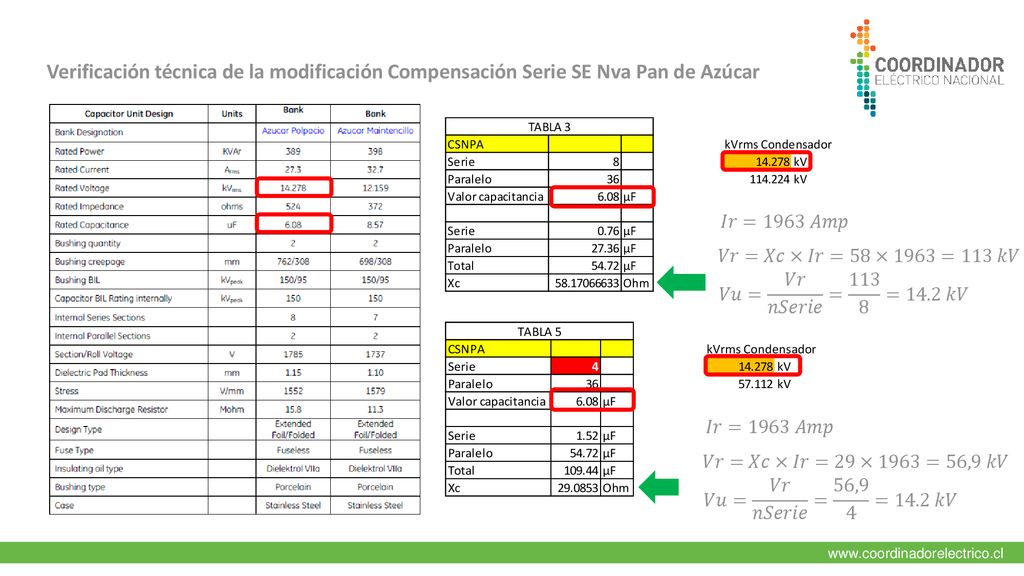

21 Verificación técnica de la modificación Compensación Serie SE Nva Pan de Azúcar
𝐼𝑟=1963 𝐴𝑚𝑝 𝑉𝑟= 𝑋𝑐×𝐼𝑟=58×1963=113 𝑘𝑉 𝑉𝑢= 𝑉𝑟 𝑛𝑆𝑒𝑟𝑖𝑒 = =14.2 𝑘𝑉 𝐼𝑟=1963 𝐴𝑚𝑝 𝑉𝑟= 𝑋𝑐×𝐼𝑟=29×1963=56,9 𝑘𝑉 𝑉𝑢= 𝑉𝑟 𝑛𝑆𝑒𝑟𝑖𝑒 = 56,9 4 =14.2 𝑘𝑉
